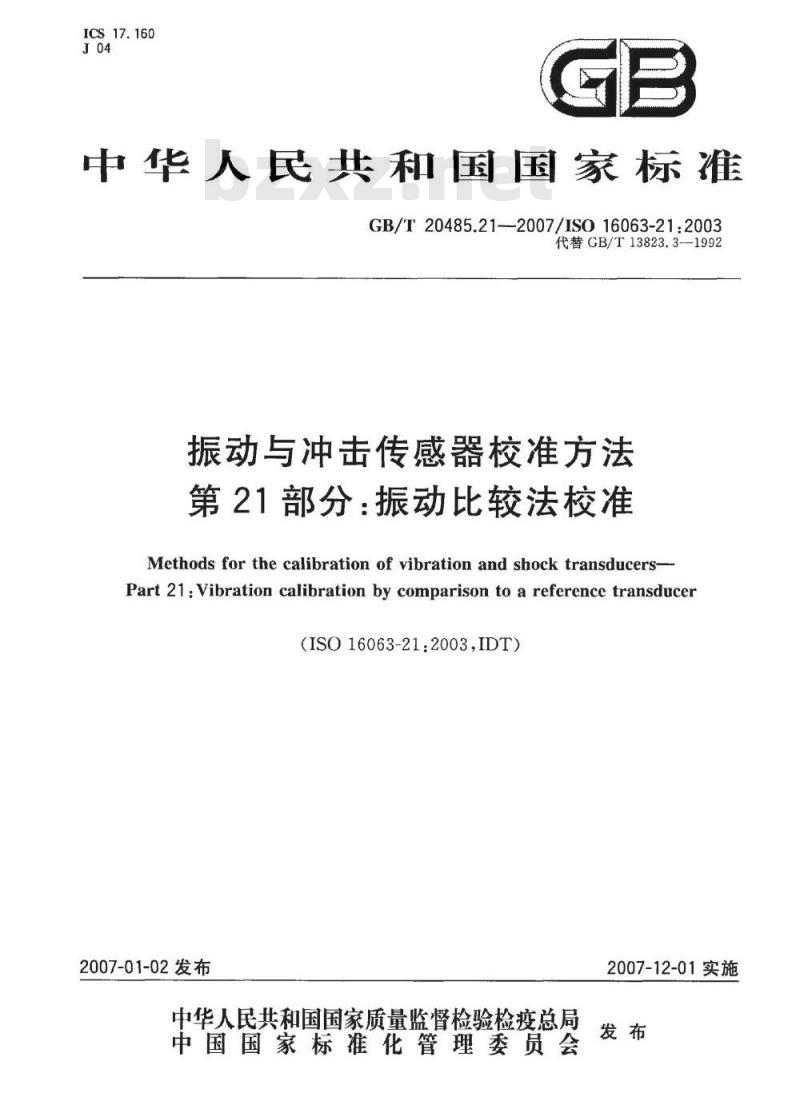

【国家标准(GB)】 振动与冲击传感器校准方法 第21部分：振动比较法校准

ICS17.160
中华人民共和国国家标准
GB/T20485.21--2007/IS016063-212003代替GB/T13823.3--1992
振动与冲击传感器校准方法
第21部分：振动比较法校准
Methods for the calibration of vibration and shock transducers-Part 21: Vibration calibration by comparison to a reference transducer(ISO16063-21:2003,IDT)
2007-01-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施

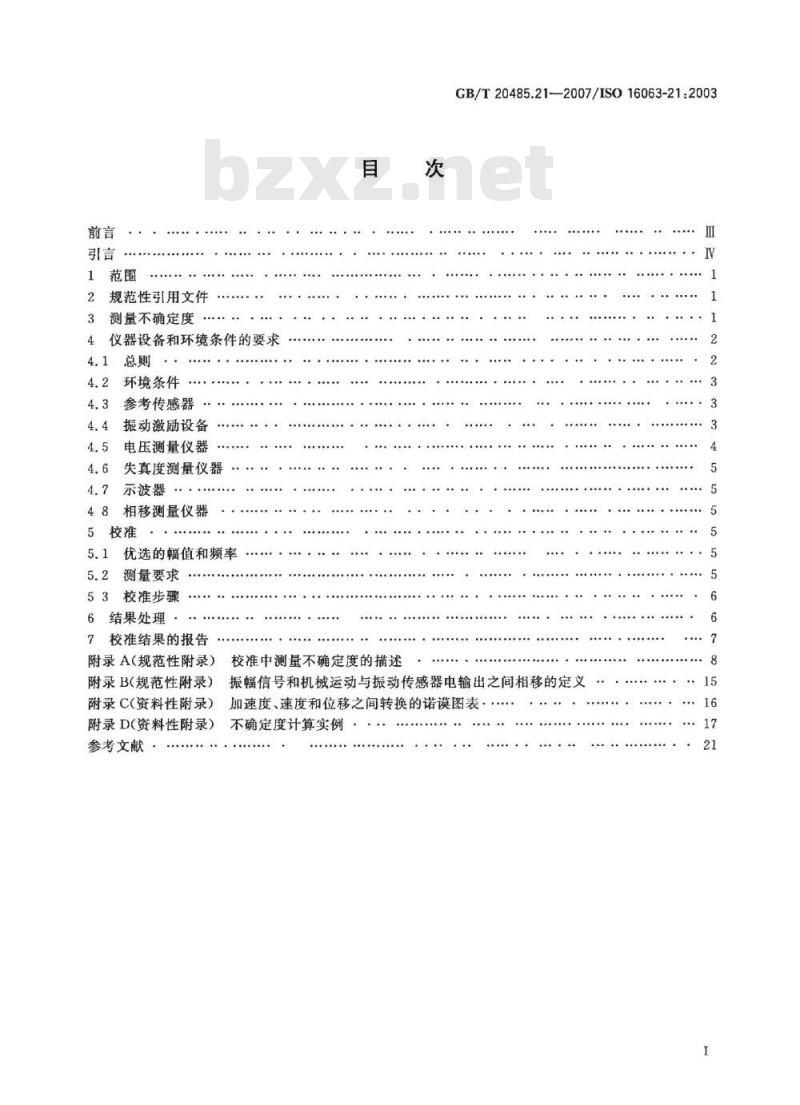

规范性引用文件
测量不确定度
仪器设备和环境条件的要求
环境条件
参考传感器
振动激励设备
电压测量仪器
失真度测量仪器
示波器
相移测量仪器
优选的幅值和频率
测量要求
校准步骤
结果处理：
校准结果的报告
附录A（规范性附录）
附录B(规范性附录）
附录C（资料性附录）
附录D(资料性附录)
参考文献
校准中测量不确定度的描述
GB/T20485.21—2007/IS016063-21:2003振幅信号和机械运动与振动传感器电输出之间相移的定义加速度、速度和位移之间转换的诺谟图表不确定度计算实例

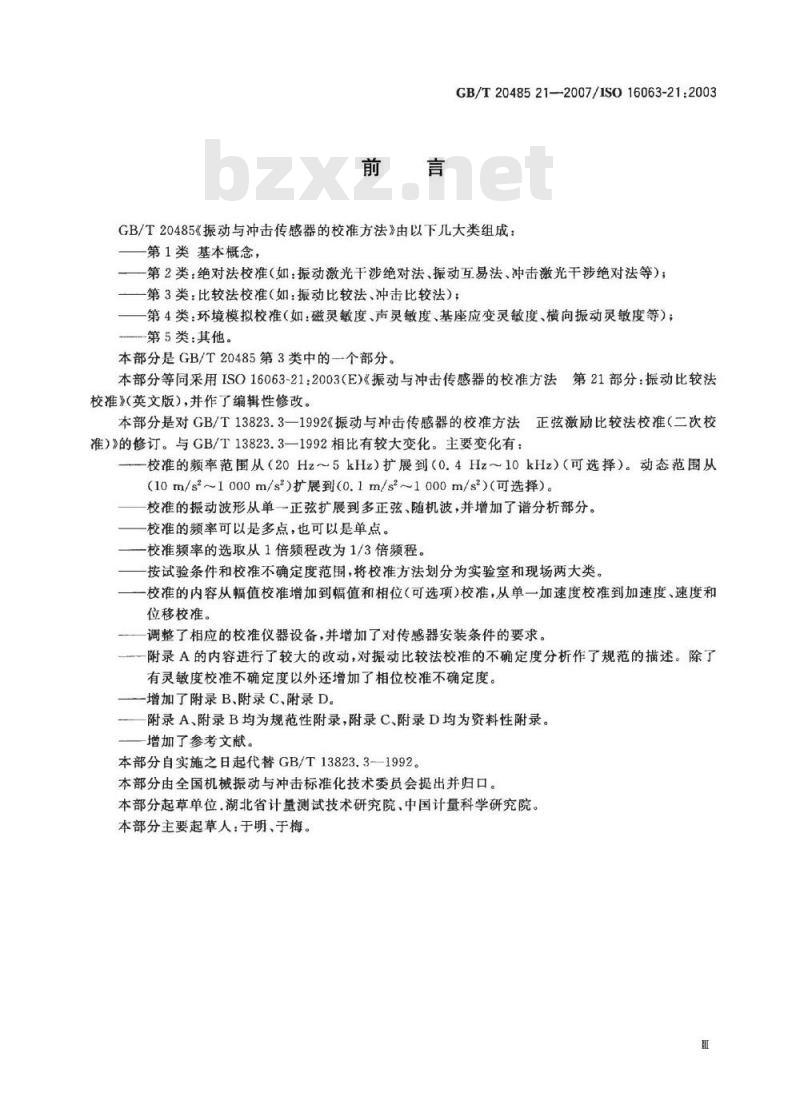

GB/T2048521--2007/IS016063-21:2003GB/T20485《振动与冲击传感器的校准方法》由以下几大类组成：第1类基本概念，
一第2类：绝对法校准（如：振动激光干涉绝对法、振动互易法、冲击激光干涉绝对法等）：一第3类：比较法校准（如：振动比较法、冲击比较法）；一第4类：环境模拟校推（如：磁灵敏度、声灵敏度、基座应变灵敏度、横向振动灵敏度等）—第5类：其他。
本部分是GB/T20485第3类中的个部分。本部分等同采用ISO16063-21:2003（E)《振动与冲击传感器的校准方法第21部分：振动比较法校准》（英文版），并作了编辑性修改。本部分是对GB/T13823.3—1992《振动与冲击传感器的校准方法正弦激励比较法校准（二次校准）》的修订。与GB/T13823.3—1992相比有较大变化。主要变化有：校准的频率范围从（20Hz～5kHz）扩展到（0.4Hz～10kHz）（可选择）。动态范围从(10m/s~1000m/s）扩展到（0.1m/s2~1000m/s）（可选择）。校准的振动波形从单一一正弦扩展到多正弦、随机波，并增加了谱分析部分。校准的频率可以是多点，也可以是单点。校准频率的选取从1倍频程改为1/3倍频程。按试验条件和校准不确定度范围，将校准方法划分为实验室和现场两大类校准的内容从幅值校准增加到幅值和相位（可选项)校准，从单一加速度校准到加速度、速度和位移校准。
调整了相应的校准仪器设备，并增加了对传感器安装条件的要求。一一附录A的内容进行了较大的改动，对振动比较法校准的不确定度分析作了规范的描述。除了有灵敏度校准不确定度以外还增加了相位校准不确定度。一增加了附录B、附录C、附录D。附录A、附录B均为规范性附录，附录C、附录D均为资料性附录。增加了参考文献。
本部分自实施之日起代替GB/T13823.3--1992。本部分由全国机械振动与冲击标准化技术委员会提出并归口。本部分起草单位湖北省计量测试技术研究院、中国计量科学研究院。本部分主要起草人：于明、于梅。GB/T20485.21-2007/1S016063-21:2003引言

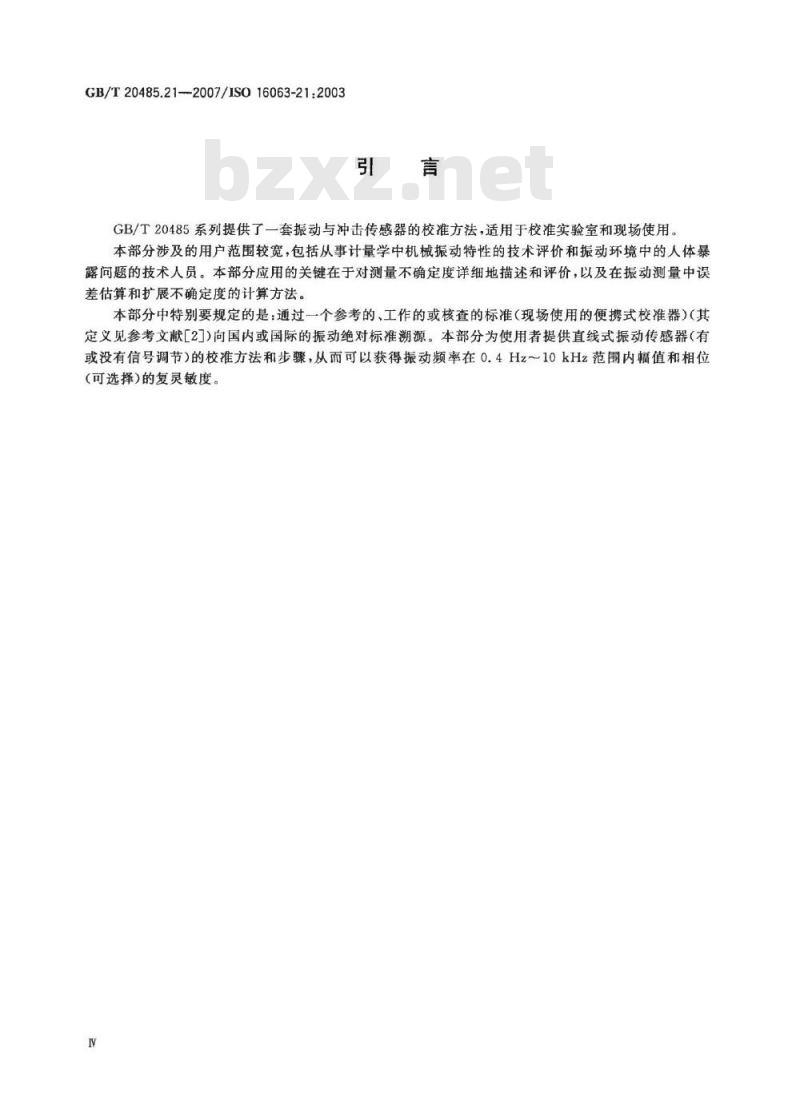

GB/T20485系列提供了一套振动与冲击传感器的校准方法，适用于校准实验室和现场使用本部分涉及的用户范围较宽，包括从事计量学中机械振动特性的技术评价和振动环境中的人体暴露问题的技术人员。本部分应用的关键在于对测量不确定度详细地描述和评价，以及在振动测量中误差估算和扩展不确定度的计算方法。本部分中特别要规定的是：通过一个参考的、工作的或核查的标准（现场使用的便携式校准器）（其定义见参考文献[2]）向国内或国际的振动绝对标准溯源。本部分为使用者提供直线式振动传感器（有或没有信号调节）的校准方法和步骤，从而可以获得振动频率在0.4Hz10kHz范围内幅值和相位(可选择)的复灵敏度。

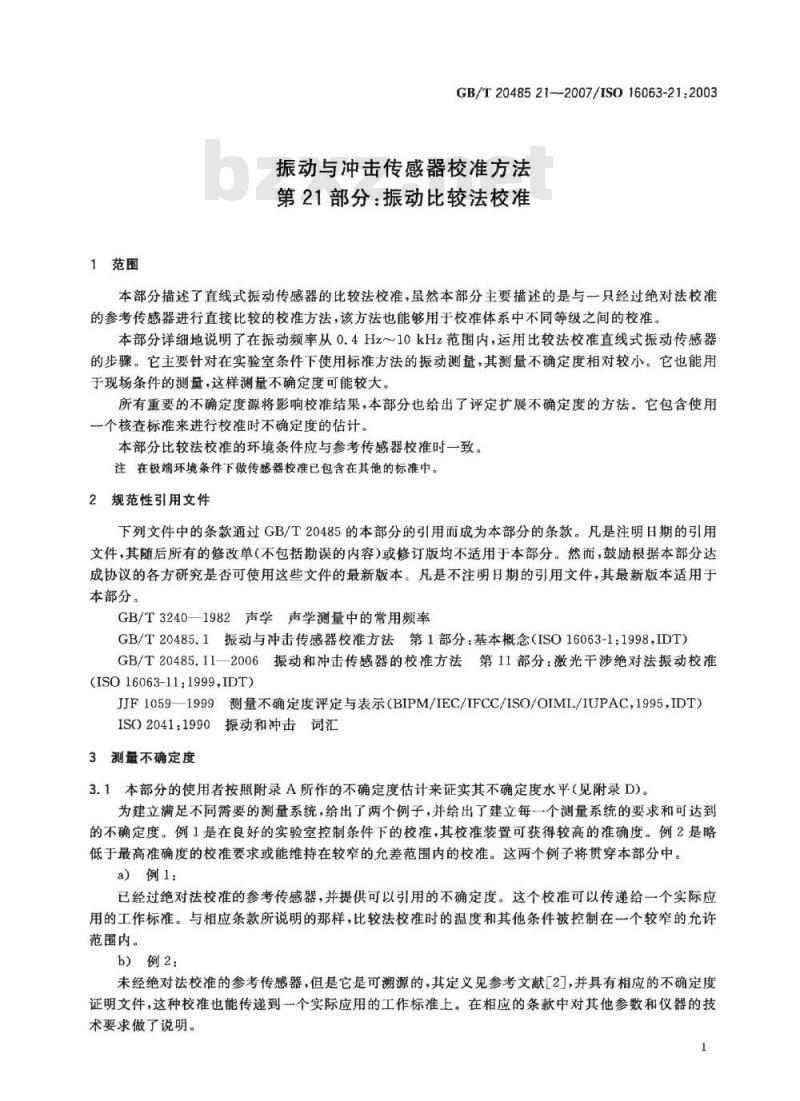

1范围
GB/T2048521--2007/IS016063-21:2003振动与冲击传感器校准方法
第21部分：振动比较法校准
本部分描述了直线式振动传感器的比较法校准，虽然本部分主要描述的是与一只经过绝对法校准的参考传感器进行直接比较的校准方法，该方法也能够用于校准体系中不同等级之间的校准。本部分详细地说明了在振动频率从0.4Hz～10kHz范围内，运用比较法校准直线式振动传感器的步骤。它主要针对在实验室条件下使用标准方法的振动测量，其测量不确定度相对较小。它也能用于现场条件的测量，这样测量不确定度可能较大。所有重要的不确定度源将影响校准结果，本部分也给出了评定扩展不确定度的方法。它包含使用一个核查标准来进行校准时不确定度的估计。本部分比较法校准的环境条件应与参考传感器校准时一致。注在极端环境条件下做传感器校准已包含在其他的标准中。2规范性引用文件
下列文件中的条款通过GB/T20485的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本部分。
GB/T3240—1982声学声学测量中的常用频率GB/T20485.1振动与冲击传感器校准方法第1部分：基本概念（ISO16063-1：1998,IDT）GB/T20485.11一2006振动和冲击传感器的校准方法第11部分：激光干涉绝对法振动校准(ISO16063-111999,IDT)
JJF10591999测量不确定度评定与表示（BIPM/IEC/IFCC/ISO/OIML/IUPAC，1995，IDT）ISO20411990振动和冲击词汇
3测盘不确定度
3.1本部分的使用者按照附录A所作的不确定度估计来证实其不确定度水平（见附录D)。为建立满足不同需要的测量系统，给出了两个例子，并给出了建立每一个测量系统的要求和可达到的不确定度。例1是在良好的实验室控制条件下的校准，其校准装置可获得较高的准确度。例2是略低于最高准确度的校准要求或能维持在较窄的允差范围内的校准。这两个例子将贯穿本部分中。a）例1：
已经过绝对法校准的参考传感器，并提供可以引用的不确定度。这个校准可以传递给一个实际应用的工作标准。与相应条款所说明的那样，比较法校准时的温度和其他条件被控制在一个较窄的允许范围内。
b）例2：
未经绝对法校准的参考传感器，但是它是可溯源的，其定义见参考文献2，并具有相应的不确定度证明文件，这种校准也能传递到一个实际应用的工作标准上。在相应的条款中对其他参数和仪器的技术要求做了说明。
GB/T20485.21—2007/IS016063-21:200332在上述两个例子中，对参考传感器的最低校准要求是要在合适的参考条件（频率、幅值和温度）下进行校准，通常选取的条件与GB/T20485.11一2006相同。可以选取下面的参数：
频率范围：20Hz～5000Hz，可选择0.4Hz～10000Hz动态范围：10m/s~1000m/s（rms），可选择01m/s2~1000m/s（依频率而定）注这里给出的频率范围不是必须的，并且也允许进行单点校准。任何给定频率下的加速度、速度或位移幅值，其动态范围将受本底噪声和激励设备所产生的总失真度所限制（如果没有使用滤波），也受它的最大功率的限制。（对于弹性系统的振动台，技术上也有采用改变输入电压波形来抑制在大位移时固有失真的方法。）一般电动式振动台的频率范围从10Hz~10000Hz，具有200m/s~1000m/s加速度有效值，0.5m/s~1m/s速度有效值和5mm的位移峰值。校准下限取决于两个测量通道的噪声大小，也取决于测量通道的带宽。其校准的典型值是50m/s2~100m/s加速度有效值或0.1m/s速度有效值，对校准器通常使用的值在1m/s~10m/s之间。在考虑此范围内时，附录C中的图表是非常有用的。在最低频率进行测量时，通常限制的参数是位移。在1Hz时，大位移振动台的典型振动值为1m/s~2m/s加速度有效值或01m/s~03m/s速度有效值。33两个例子的可达不确定度（按照GB/T20485.1的要求，计算扩展不确定度时包含因子为2)由表1给出。实际中可能会超出这些指标，这取决于经过校准的参考传感器不确定度、参考传感器和被校传感器的响应特性，以及装置中使用的振动台和测量仪器的振动特性。实验室或最终用户的责任是确保报告的扩展不确定度的值是可信的。表1复灵敏度幅值和相移的可达不确定度参
加速度计(04Hz~1000Hz)
加速度计(1kHz~2000Hz)
加速度计（2kHz~10000Hz）
速度和位移传感器（20Hz~1000Hz)相移·
参考条件（幅值和频率值与参考传感器校准时相同）其他参考条件
注例子中给出的扩展不确定度（例如1%）是基于附录D实例（测量结果的扩展不确定度是084%）中给出的具体不确定度估算的。
a相移的测量是可选的。
b推荐的参考条件如下GB/T2048511-2006的第2章）额率（Hz)160.80.40.16.8或角频率w（rad/s）1000、500.250,100、50]，加速度（m/s）（有效值或峰值）100、50、20、10、5、2、1。4仪器设备和环境条件的要求
4.1总则
本章中的例子对应第3章的条款。如果满足以下列出的每一条推荐技术指标，根据已校准参考传感器的不确定度，以及参考传感器和被校传感器的响应特性，就应在可用频率范围内获得第3章给出的不确定度。当然，其他技术要求的组合也能满足同样的不确定度。在频率小于1Hz时，为了满足第3章中所给出的扩展不确定度，需要使2
GB/T20485.21-2007/ISO16063-21:2003用特殊的仪器设备。使用附录A的方法提供扩展不确定度是必须的。4.2环境条件
如下所示：
室内温度：
相对湿度：
4.3参考传感器
参考传感器应尽可能与放大器一起校准。a）例1：
(23±5)℃
不大于75%
(23±10)℃
不大于90%
该传感器应按照适当的绝对校准方法校准，或者与一只在选定参考加速度和频率下、经适当的绝对方法[扩展不确定度为0.5%（幅值）和0.5（相移）包含因子k=2]（见GB/T2048511—2006或其他部分)校准过的传感器进行比较的方法来校准参考传感器。在频率的高端和低端允许较大的不确定度。b）例2：
该传感器应按照适当的和已知的可以溯源到绝对参考传感器的方法校准，在选定的参考加速度和频率值下，其扩展不确定度为2%（幅值）和2（相移）（包含因子k一2）。在频率的高端和低端允许较大的不确定度。
被校传感器可以直接安装在参考传感器的顶部，叫做背靠背校准。背靠背的结构见图1。也可以将参考传感器安装在固定装置的下面，与被校传感器成一直线。不推荐使用两只传感器肩并肩的安装方法，因为常常会有摇摆的运动产生，许多情况会引起大的误差。在校准器中参考传感器是整个运动体的一个组成部分。
44～4.8规定了引入测量不确定度的仪器特性。4.4振动激励设备
振动激励器应满足表2给出的要求。表2振动激励设备
频率不确定度
频率稳定性bzxZ.net
加速度幅值稳定性
总谐波失真（f>20H2)
整个频率范围内的总谐波失真
横向、弯曲与摇摆加速度
交流声和噪声
(≥10Hz)
交流声和噪声
(f<10Hz)
测量周期内读数的%
测量周期内读数的%
dB(低于满输出）
dB（低于满输出）
10(f1kH2)
≤30(f>1kHz)
只有在测量带宽内，交流声和噪声的影响才是重要的。对校准使用的频率、加速度值和负载的每个组合，横向幅值、弯曲与摇摆加速度值、交流声和噪声应与第3章所给出的不确定度相符。在传感器的安装面所产生的静态或动态基座应变不应对校准结果造成过大的影响。为了达到以上的目的，两个作比较校准的传感器安装面之间必须有平面度和表面粗糙度技术指标，以满足要求。如果使用最大的频率范围进行校准，必须有严格的几何公差要求，其偏差的算术平均值Ra应小于1um。平面度的要求是：两个面的平行度差应小于5um，包括任何最大的校准传感器的安3
GB/T20485.21—2007/IS016063-21:2003装面。传感器的连接孔（有螺纹）与安装表面的垂直偏差应小于10um，即该孔的轴线允许在一个有10um直径的柱面区内，而且柱面的高度与孔的深度相同。振动激励器的安装表面应与运动方向垂直。任何垂直度偏差都会影响计算不确定度估计。（见附录A）4
激励器
一放大器，
功率放大器
频率发生器和指示器，
参考传感器，
一被校准的传感器，
电压表，
失真度仪(可选择），
观察波形用示波器（选用），
相位计(选用)。
图1与参考传感器进行比较的振动校准系统多正弦、正弦或随机信号发生器可以与频率分析仪连接使用。典型的快速傅立叶变换（FFT)分析仪用于随注1
机、多正弦信号和单正弦相关分析，而频率响应分析仪（FRA）则用于单正弦信号分析。此时失真度就不重要了。因此通常可使用分析仪替代宽带的有效值电压表。虽然电压表更准确，但是对失真和与测量频率不同的其他赖率点的信号比较灵敏。当使用谱平均时，相干测量能够用来估计信噪比和传感器的非线性度是否在定义的范围内。对于双通道测量，当施以随机激励和使用64次平均时，098的最小相干限将保证由信噪比和非线性度引人的误差不大于09%。特殊情况下，由于振动台或传感器在其他频率点非线性的影响，宽带激励可能会在一个测量频率点处产生不需要的（横向)振动或输出信号。注243和44的仪器可组合为校准器。4.5电压测量仪器
考虑两种可替换的设置。
a）用单一电压表测量传感器放大器输出端的真有效值。连续地测量被校传感器和参考传感器的输出信号，其中参考传感器的输出至少应测量两次。该仪器应满足表3的要求。表3电压测量仪器一单一电压表
频率范围
线性度的最大偏差
参考传感器连续两次测量的最大偏差单位
信号电平的最大差值读数的%
1~10000
注最后一行是测量重复性，它不光包括电压表的重复性，在此作为通用技术要求处理，4
1~10000
GB/T20485.21—2007/IS016063-21:2003b）测量传感器放大器输出电压比率的仪器。该仪器的特性见表4。表4电压测量仪器
颜率范围
最大不确定度
4.6失真度测量仪器
1~10000
失真度测量仪器（限定使用，见表5的注）应有1%到10%总谐波失真的测量能力，其特性见表5。表5失真度测量仪器
频率范围
最大不确定度
读数的%
1~50000
1~50000
注失真度测量仅仅在正弦校准时是必要的，所以没有将它列人标准步骤。它可用来检查振动发生设备最初的性能，以及定期和有疑问时检查使用。4.7示波器
使用示波器或类似的显示设备来检查传感器信号的波形。它很重要但不是必须的。4.8相移测量仪器
该仪器的特性见表6。
表6相移测量
频率范围
最大不确定度
5校准
5.1优选的幅值和频率
1~10000
1~10000
按照下面的序列，在传感器校准范围内选取6个与加速度（峰值或有效值)相联系的频率值。a）加速度（m/s）：
-1、2、5、10或者它们的十倍数；如果使用宽带信号，应取它们的总有效值。b）频率：
按标准的1/3倍频程序列选择（见GB/T3240—1982）。如果使用宽带信号，则要求在一次或多次校准中覆盖所需的测量频率范围优选的参数最好与参考传感器校准时选取的相同。如果传感器需要在其他的频率和加速度进行校准，而不是在参考传感器校准条件下，则应在这些频率和加速度下评定参考传感器的特性。其产生的不确定度分量将计人不确定度的计算。（见附录A）。5.2测量要求
当使用一个新的装置或新的传感器进行校准时，为了确保一定的重复性，有必要进行多次校准。测量中，应尽可能减小电缆抖动和基座应变对测量结果影响，这是很重要的，特别是在低频部分。可以分别或同时采用调整电缆的连接和传感器的安装，观察测量结果或谐波失真变化的方法，来评价这些因素的影响。如果与校准的不确定度比较，测量灵敏度或失真度没有显著的改变，这些影响可以被忽略。传感器的安装状况也要可重复，这点可以通过反复数次地安装传感器和传感器每一次重新安装后5
GB/T20485.21-—2007/ISO16063-21:2003的灵敏度测量得到验证。
如果试验的传感器未和配用的信号适调器或放大器一起校准，就应该在所有的测量频率点，以可溯源的方式确定与传感器配套使用的信号适调器或放大器的增益和复灵敏度的频率响应（如果必要还有幅值和相移），传感器和放大器的灵敏度和频率响应也可在整个测量频率范围内以溯源的方式确定。如果在上述实验中，出现与所期望的不确定度值相比变化较大的情况，应该通过大量的重复性测量对这些变化量进行量化，从而得到好的偏差估计值，并包含在最终不确定度的表述中。如果测量没有在参考传感器校准时的频率和幅值条件下进行，就显得更为重要了。5.3校准步骤
应该检查参考传感器（或固定装置）和被校传感器的表面，确认其表面无毛刺及其他瑕疵，并且满足生产厂给出的平面度指标和第4章中的技术要求。使用推荐的扭矩值，将被校传感器与参考传感器背靠背安装（见4.4），或者与激励器上的内装参考传感器的固定装置安装成一直线。校准频率在5kHz以下时，可采用具有良好已知特性的固定装置安装两只传感器。在更高频率段，可采用直接背靠背安装或与激励器上的内装参考传感器的安装。图1为一个典型实验室校准装置的方框图。电压表、选择器、信号发生器和相位计常常被一个具有足够准确度的两通道仪器代替（即具有信号发生器和电压比率表功能的双通道分析仪）。需要时应测量两只传感器的输出比率和相对相移。在参考频率点确定传感器的灵敏度。对于加速度计，首选160Hz（第二选择为80Hz），参考加速度值首选100m/s（其他选择为10m/s2、20m/s或50m/s），然后再确定其他校准频率点和加速度值下的灵敏度。该结果将以参考点灵敏度的绝对值或相对偏差（百分数或者分贝数)和度的偏差来表示。用螺钉安装传感器时，宜在传感器和激励器的安装面之间涂上一层轻油、蜡或者油脂的薄膜，特别是在高频率端进行校准时，更应如此（详见GB/T14412—2005/1SO5348：1998）。6结果处理
如果参考传感器和被校传感器对同一振动参量产生响应，则被校传感器复灵敏度中的幅值S2和相移P应按下式计算：
幅值：
相移：
P2 = 2,1 十 P
式中，
S,P——参考传感器复灵敏度中的幅值和相移。Xf——参考传感器输出值。
X.被校传感器输出值。
2,1———参考传感器与被校传感器输出值之间的相移。如果两只传感器测量不同的振动参量，则被校传感器的灵敏度按以下公式计算。a）如果测量的是加速度复灵敏度的幅值S.和相移P，则：速度复灵敏度幅值：
速度复灵敏度相移：
位移复灵敏度幅值·
位移复灵敏度相移：
S,-2元fS.
9-90°
S,=4元fS.
9-9-180°
b）如果测量的是速度的复灵敏度的幅值S，和相移Φs，则：位移复灵敏度幅值：
位移复灵敏度相移：
式中：
S,-2元fS
9-9-90°
.........(2)
（5）
..（6)
.（8)
S..-加速度复灵敏度中的幅值和相移；S.p
速度复灵敏度中的幅值和相移，位移复灵敏度中的幅值和相移；f振动频率(Hz)。
GB/T20485.21-—2007/ISO16063-21:2003只有明确了传感器的方位、运动方向和电信号的定义，才能在180°范围内确定相移。见GB/T20485.1和附录B)。
对于设计成在一个或多个频率点给出一个或多个固定幅值的校准器，由特定的幅值A和测量结果X即可获得被校传感器的灵敏度：SX
式中：
A和S必须对应于相同的振动参量。7校准结果的报告
.（9)
出具校准结果的报告时，除了校准方法和具有校准有效期的仪器设备外，至少应对下面的条件和特性给予描述。
a）环境条件，例1.
测量时传感器的温度；
或者，环境空气的温度与没有测量时传感器温度的估计差值。b）环境条件，例2：
估计的传感器的温度。
c）安装技术：
安装面的材料：
安装力矩（如果是螺钉安装或者例2中其他方法)或胶粘的方法；安装部件或适配器的特性（如果使用）；油、油脂或蜂蜡（如果使用)；
电缆的固定；
方位（垂直或水平）。
当传感器与信号放大器或适调器整体被校准时，放大器的所有设置（如可调整）：增益；
截止频率和滤波器斜率。
校准结果：
校准频率和振动幅值；
灵敏度（幅值，如果测量了相移，应包括相移）；测量值的一致性（如果已测量）；校准的扩展不确定度（按照附录A计算）。f）如果包含因子不是k一2（对应正态分布，95%的置信水平），需确定包含因子。GB/T20485.212007/IS016063-21:2003附录A
（规范性附录）
校准中测量不确定度的描述
A.1测量扩展不确定度的计算，UA.1.1计算U值的目的
根据国际度量衡委员会（CIPM)推荐的方法一GUM，应该用“扩展不确定度”U值来表述校准中的测量不确定度。给出U值的目的是提供y一U到y十U的一个区间，在这个区间里期望Y值能具有高的概率。Y为校准时特定被测量，其估计值为y。为确信估计y一U≤Y≤y十U，扩展不确定度U值应按以下方法确定。
A.1.2修正
必须确定对测量结果有显著影响的每一个影响因子，并且通过使用估计的修正值或修正系数对这些影响因子进行补偿。
如果用具有显著期望值（特别是不对称分布）的概率分布（最好是概率分布密度，见A.13），对影响测量结果的影响因子进行适当地描述，将期望值通过系统误差处理并进行修正补偿。A1.3标准不确定度估计
对测量不确定度有贡献的每一个不确定度分量，应该用被称为“标准不确定度”的标准偏差u，来表示，它等于方差u的正平方根。
通过对一系列观测值的统计分析（标准不确定度的A类评估），可以用估计的标准偏差得到一些标准不确定度。应该用概率分布的标准偏差来评估其他的标准不确定度（标准不确定度的B类评估），概率分布是描述各个参量所有可能值的科学判断。判断基于该参量所有可用的信息。特别是，如果除了一个参量可能出现的值在b_到6+范围之内，没有关于该参数由系统效应产生的可能值的具体信息，可以使用[6-，b］区间内均匀分布来表示这个信息。其标准不确定度为6//3，6=（6+一6_）/2。在这种情况下，期望值（b+十6-）/2是用作修正的。如果一个影响量被认为是均匀分布（矩形概率密度），但是已知被带入具有特定非线性函数的测量结果中（如正弦、二次或三次多项式），应通过选择联合分布模式对该信息进行计算。例如：加速度计的灵敏度S是使用公式S=/a计算得出，其中：为振动激发的电压或电荷的输出幅值，为在定义测量方向上所施加的正弦加速度的幅值。校准中测量结果受到的各种干扰影响中，可能主要来自振动台的横向运动分量，它的加速度幅值为&T，输出产生的误差分量为e红，加速度计横向灵敏度为ST。此例中假设要测量的加速度与横向加速度同频率，并且没有相位差。由于横向灵敏度通常取决于最大横向灵敏度（St，mx）的方向和横向激励方向之间β角的正弦，误差分量可以表达为：erT-SraTST.maxaTmaxcOsp
如果已知最大横向灵敏度值（ST.max）和最大横向加速度值（aT,nax），而β角为未知，则假设角β在［一元，元]区间内呈矩形分布是合理的。因此，呈矩形分布角β的影响量一横向加速度导致的测量误差分量为eT，其概率密度可以描述为：w(err)=
bn /1-(）
-bbSrmaxat,max
（通常称为反正弦分布），相应的标准不确定度为：8
