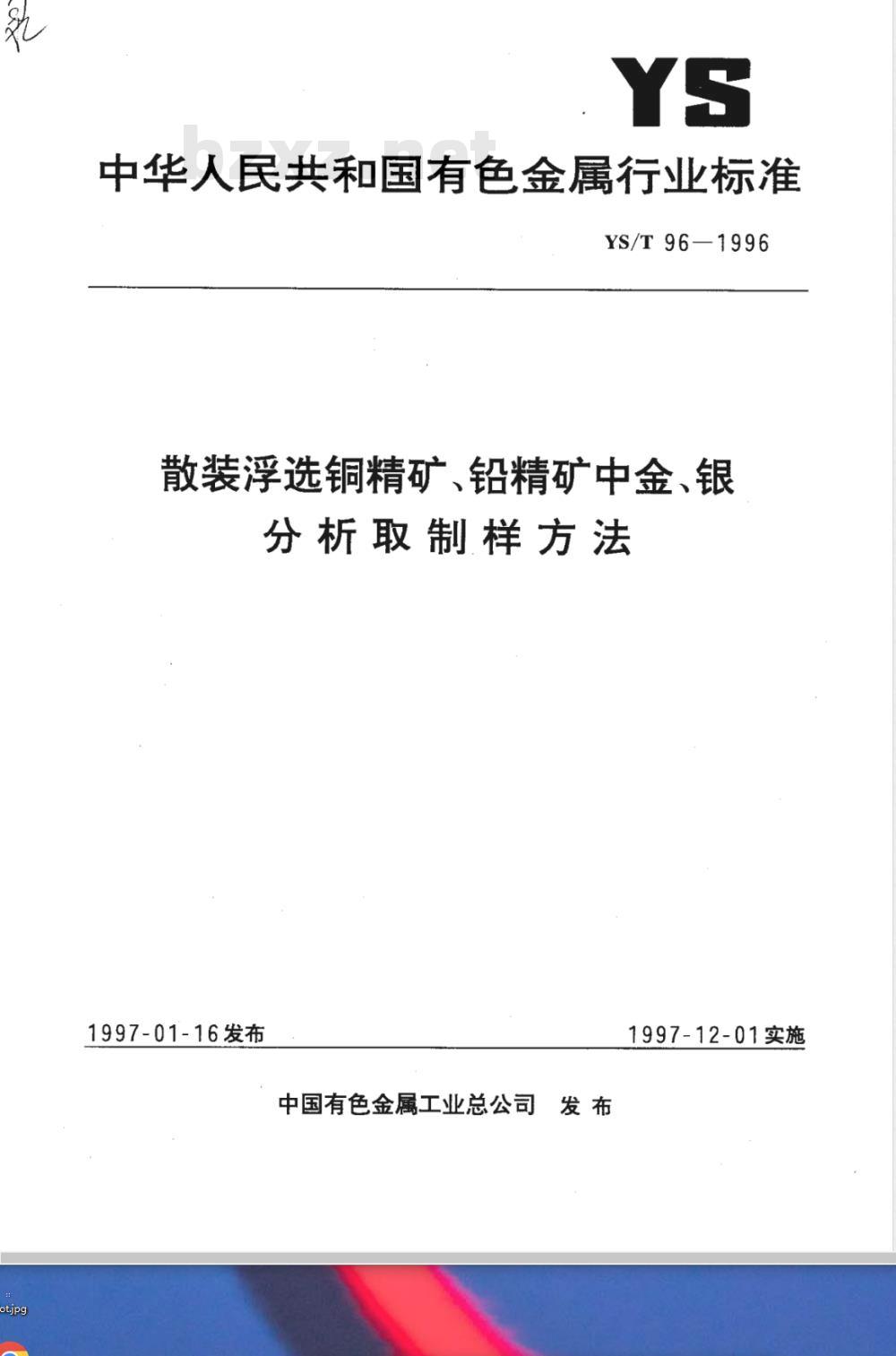

【有色金属行业标准(YS)】 散装浮选铜精矿、铅精矿中金、银分析取制样方法

中华人民共和国有色金属行业标准YS/T 96—1996
散装浮选铜精矿、铅精矿中金、银分析取制样方法
1997-01-16发布
中国有色金属工业总公司发布
1997-12-01实施
YS/T96-1996

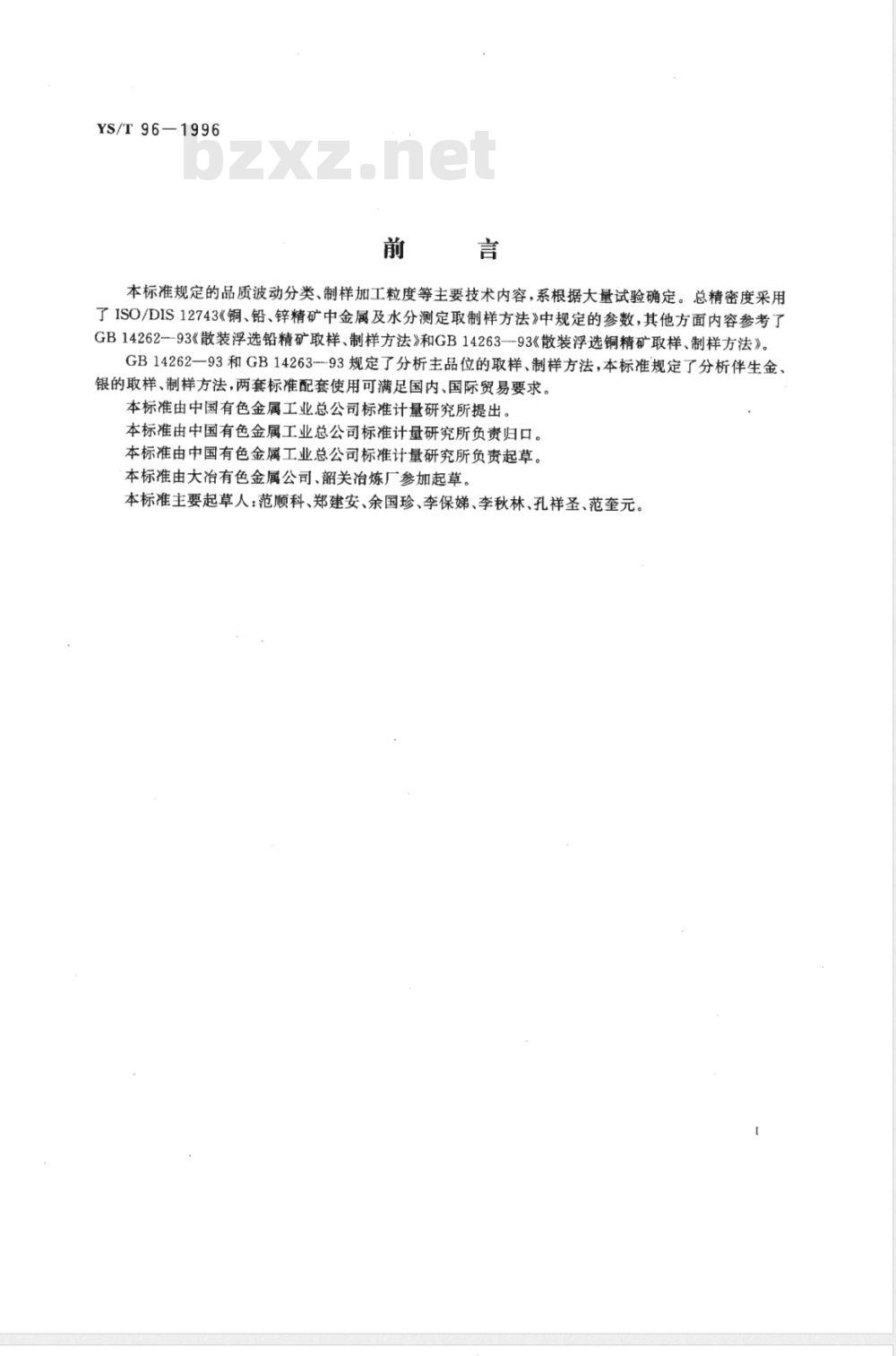

本标准规定的品质波动分类、制样加工粒度等主要技术内容，系根据大量试验确定。总精密度采用了ISO/DIS12743《铜、铅、锌精矿中金属及水分测定取制样方法》中规定的参数，其他方面内容参考了GB14262—93《散装浮选铅精矿取样、制样方法》和GB14263-93《散装浮选铜精矿取样、制样方法》。GB14262—93和GB14263--93规定了分析主品位的取样、制样方法，本标准规定了分析伴生金、银的取样、制样方法，两套标准配套使用可满足国内、国际贸易要求。本标准由中国有色金属工业总公司标准计量研究所提出。本标准由中国有色金属工业总公司标准计量研究所负责归口。本标准由中国有色金属工业总公司标准计量研究所负责起草。本标准由大冶有色金属公司、韶关冶炼厂参加起草。本标准主要起草人：范顺科、郑建安、余国珍、李保娣、李秋林、孔祥圣、范奎元。范围

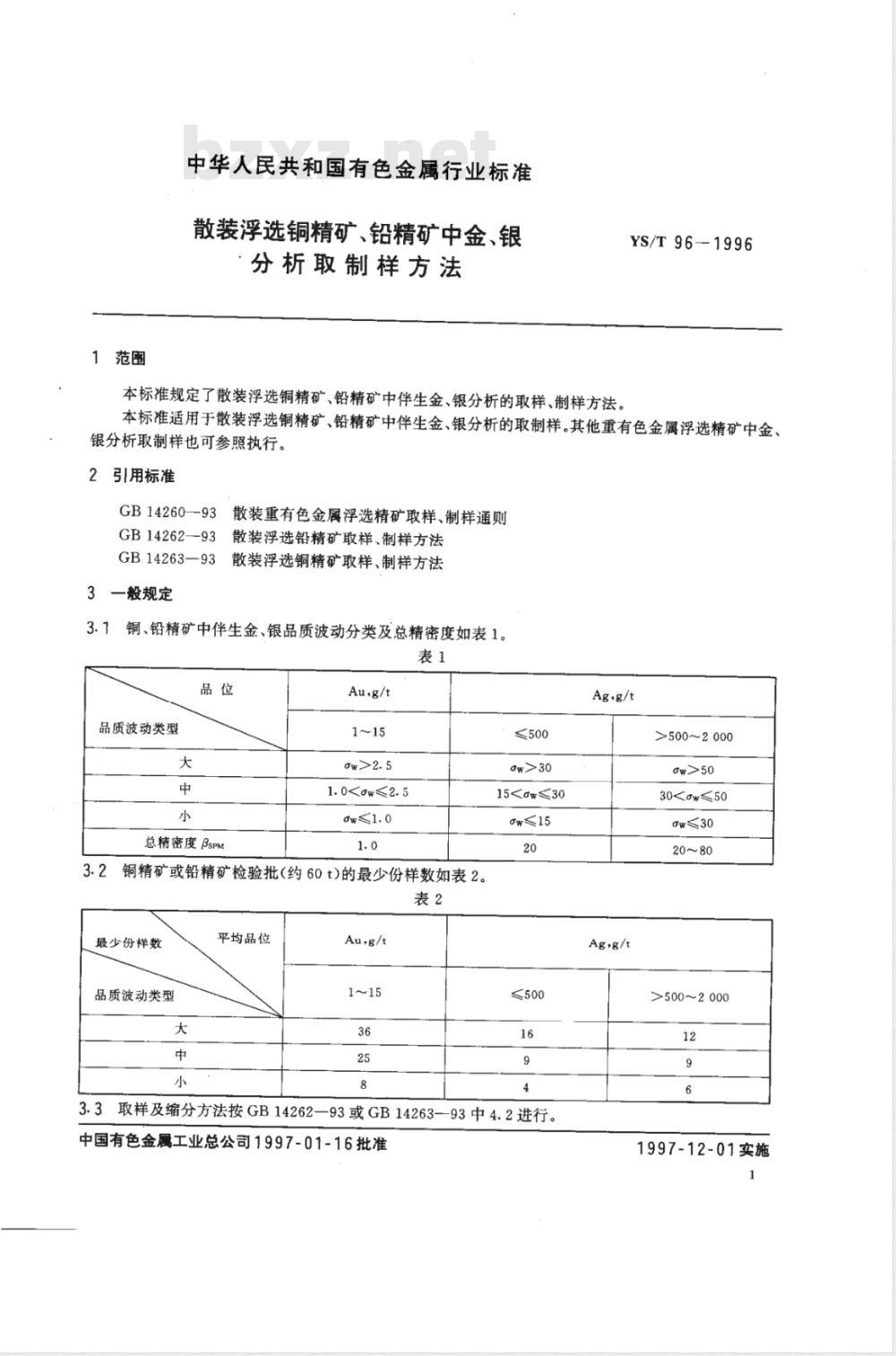

中华人民共和国有色金属行业标准散装浮选铜精矿、铅精矿中金、银分析取制样方法
YS/T 96-1996
本标准规定了散装浮选铜精矿、铅精矿中伴生金、银分析的取样、制样方法。本标准适用于散装浮选铜精矿、铅精矿中伴生金、银分析的取制样。其他重有色金属浮选精矿中金、银分析取制样也可参照执行。
2引用标准
GB14260-93散装重有色金属浮选精矿取样、制样通则GB14262--93散装浮选铅精矿取样、制样方法GB14263—93
散装浮选铜精矿取样、制样方法3一般规定
铜、铅精矿中伴生金、银品质波动分类及总精密度如表1。表1
品质波动类型
总精密度βsPM
1.03.2铜精矿或铅精矿检验批（约60t)的最少份样数如表2。表2
最少份样数
品质波动类型
平均品位
≤500
3.3取样及缩分方法按GB14262—93或GB14263—93中4.2进行。中国有色金属工业总公司1997-01-16批准Ag+g/t
>5002000
20～~80
Ag+g/t
>500~2000
1997-12-01实施
YS/T 96--1996

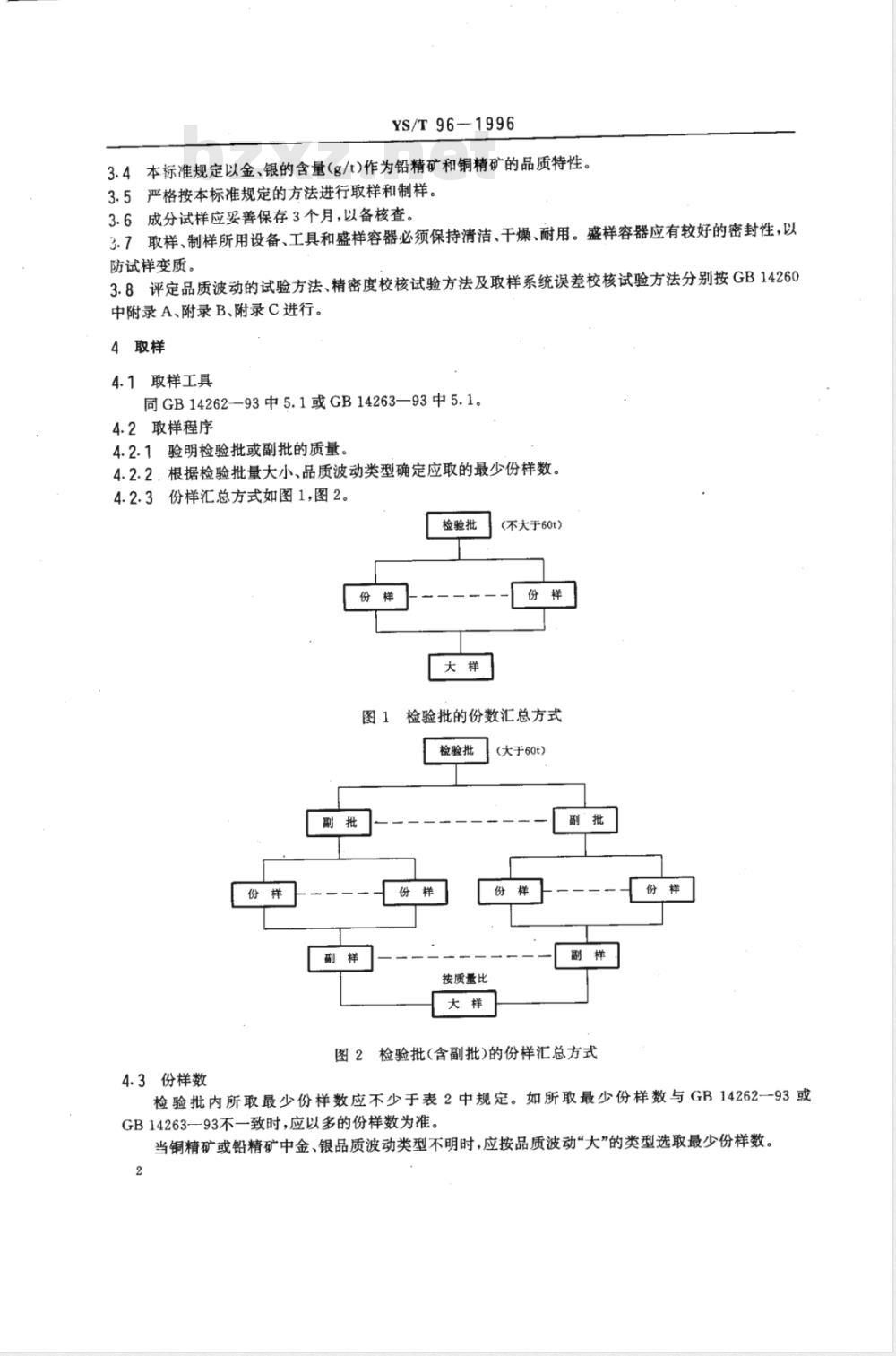

3.4本标准规定以金、银的含量(g/t)作为铅精矿和铜精矿的品质特性。3.5严格按本标准规定的方法进行取样和制样。3.6成分试样应妥善保存3个月，以备核查。3.7取样、制样所用设备、工具和盛样容器必须保持清洁、干燥、耐用。盛样容器应有较好的密封性，以防试样变质。
3.8评定品质波动的试验方法、精密度校核试验方法及取样系统误差校核试验方法分别按GB14260中附录A、附录B、附录C进行。
4取样
4.1取样工具
同GB14262—93中5.1或GB14263—93中5.1。4.2取样程序
4.2.1验明检验批或副批的质量。4.2.2．根据检验批量大小、品质波动类型确定应取的最少份样数。4.2.3份样汇总方式如图1，图2。检验批
（不大于60t）
图1检验批的份数汇总方式
检验批
（大于60t）
按质量比
图2检验批(含副批)的份样汇总方式份样
4.3份样数
检验批内所取最少份样数应不少于表2中规定。如所取最少份样数与GB14262-93或GB14263一93不一致时，应以多的份样数为准。当铜精矿或铅精矿中金、银品质波动类型不明时，应按品质波动大”的类型选取最少份样数。2

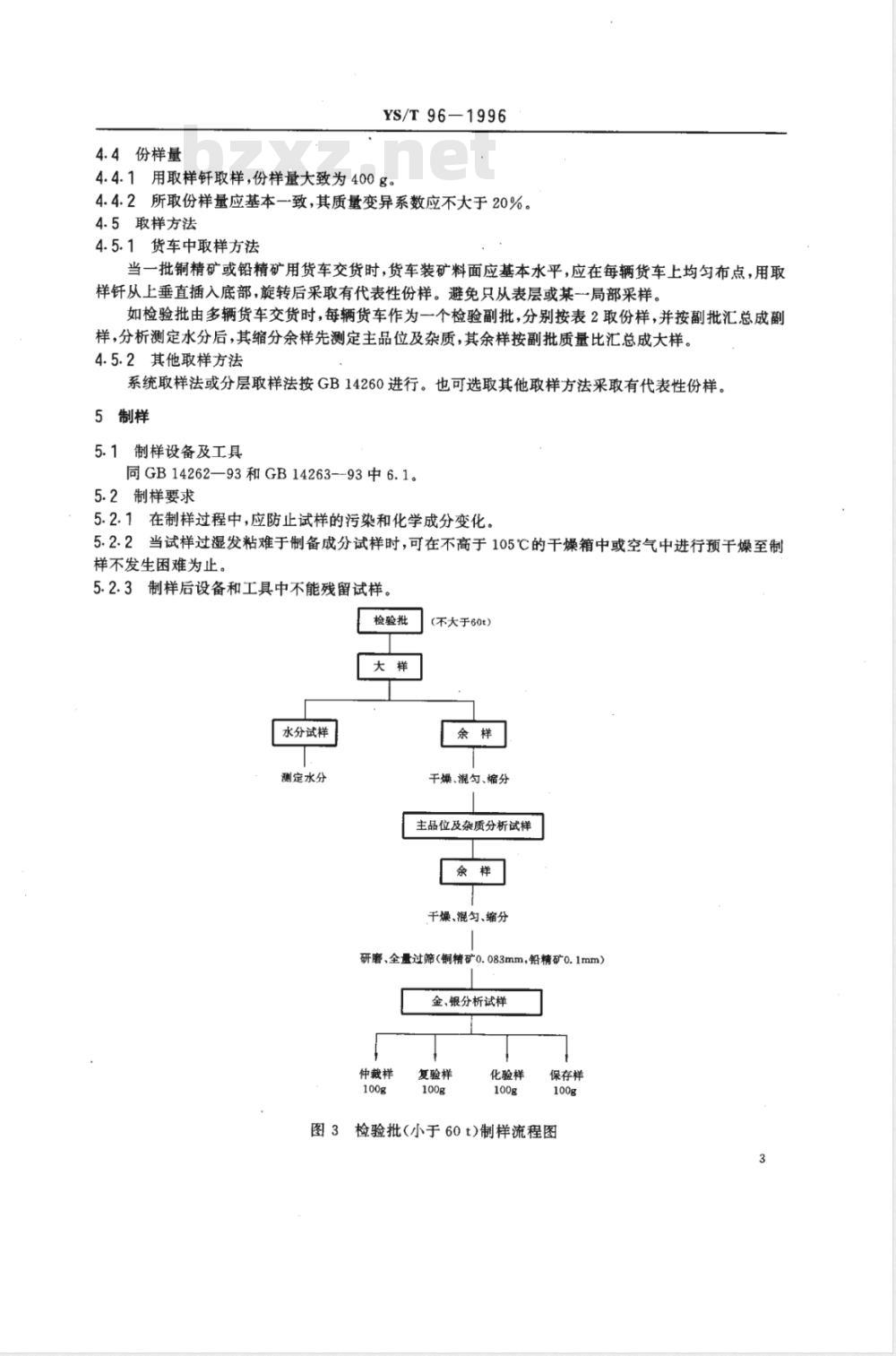

4.4份样量
YS/T96-1996
4.4.1用取样钎取样，份样量大致为400g。4.4.2所取份样量应基本一致，其质量变异系数应不大于20%。4.5取样方法
4.5.1货车中取样方法
当一批铜精矿或铅精矿用货车交货时，货车装矿料面应基本水平，应在每辆货车上均匀布点，用取样钎从上垂直插入底部，旋转后采取有代表性份样。避免只从表层或某一局部采样。如检验批由多辆货车交货时，每辆货车作为一个检验副批，分别按表2取份样，并按副批汇总成副样，分析测定水分后，其缩分余样先测定主品位及杂质，其余样按副批质量比汇总成大样。4.5.2其他取样方法
系统取样法或分层取样法按GB14260进行。也可选取其他取样方法采取有代表性份样。5制样
制样设备及工具
同GB14262—93和GB14263-93中6.1。5.2制样要求
5.2.1在制样过程中，应防止试样的污染和化学成分变化。5.2.2当试样过湿发粘难于制备成分试样时，可在不高于105℃的干燥箱中或空气中进行预干燥至制样不发生困难为止。
5.2.3制样后设备和工具中不能残留试样。检验批
（不大于60t）
水分试样
测定水分
干爆燥、混勺、缩分
主品位及杂质分析试样
干燥、混匀、缩分
研磨、全量过筛（铜精矿0.083mm，铅精矿0.1mm）金、银分析试样
仲裁样
复验样
化验样
保存样
检验批(小于60t)制样流程图
YS/T 96-1996
5.2.4试样应充分混匀，以减小缩分误差。5.3制样程序
5.3.1检验批量不大于60t时，从主品位及杂质分析余样中取至少1kg试样于不高于105℃的干燥箱中干燥，然后混匀，缩分至不少于500g，研磨至铅精矿全量过0.1mm筛、铜精矿全量过0.083mm筛，再经充分混匀，取金、银成分试样。制样流程见图3。5.3.2检验批量大于60t时，按各副批质量比从主品位及杂质分析余样中选取试样，并保证合成不少于1kg的大样。于不高于105℃的干燥箱中干燥，然后混匀，缩分至不少于500g，研磨至铅精矿全量过0.1mm筛、铜精矿全量过0.083mm筛，再经充分混匀，取金、银成分试样。制样流程见图4。检验批
干燥、混匀、缩分
主品位及杂质分析试样
水分试样
测定水分
（大于60t）
水分试样
测定水分
加权平均计算检验批水分
干燥、混勾、缩分
主品位及杂质分析试样
按质量比合成）
干燥、混匀、缩分
研磨、全量过筛（铜精矿o0.083mm，铅精矿o.1mm）金、银成分试样
仲裁样
复验样
化验样
保存样
检验批(大于60t)制样流程图
5.4缩分方法
5.4.1份样缩分法
将样品置于平整、洁净的磨矿板上，平铺成厚度均勾的长方形平堆，将平堆划分成等份的网格。缩分大样不得少于20格，缩分副样不得少于12格。根据平堆的厚度选择合适的份样铲和挡板，从每一网格的任意部位垂直插入，铲取等量的一铲集合为缩分试样。注：如果缩分后的试样质量小于所需质量，应增加每铲的质量或网格数。5.4.2圆锥四分法
YS/T96—1996
将试样置平整、洁净的缩分板上，堆成圆锥形，然后转堆。每铲沿圆堆顶尖均匀散落，注意勿使圆锥中心错位。如此反复，至少转锥3次，待试样充分混匀后，将锥顶压平，用十字分样板自上而下将试样分成4等份，任取对角两部分，其余弃之。重复上述操作数次，缩分至所需用量。5.5试样袋标志
金银成分试样混匀缩分后装入试样袋中，并注明：a)
编号；
精矿名称、产地；
车号或船号；
取样、制样人员；
取样日期；
分析项目。
中华人民共和国有色金属
行业标准
散装浮选铜精矿、铅精矿中金、银分析取制样方法
YS/T96—1996
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
话：68522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张.3/4字数10千字1997年6月第一版1997年6月第一次印刷印数1-600bzxZ.net
标目311—95
966-96/X
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
