【有色金属行业标准(YS)】 空调器散热片用铝箔

YS/T95---1996

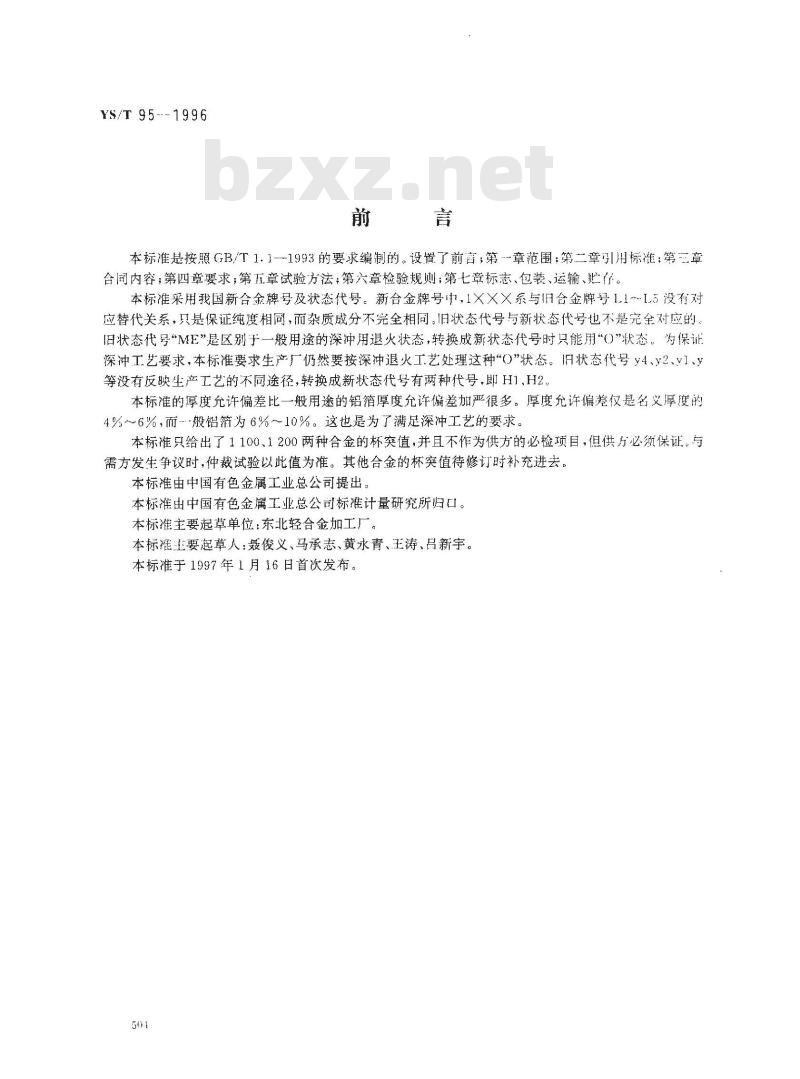

本标准是按照GB/T1.1-一1993的要求编制的。设置了前富：第-章范围：第二章引用标准：第三章含同内容；第四章要求；第五章试验方法；第六章检验规则；第七章标志、包装、运输、贮存。本标准采用我国新合金牌号及状态代号。新合金牌号中，1XX×系与旧合金牌号1.1~15没有对应替代关系，只是保证纯度相同，而杂质成分不完全相同。旧状态代号与新状态代号也不是完全对应的。旧状态代号“ME\是区别于一般用途的深冲用退火状态，转换成新状态代号时只能用“)\状态。为保证深冲工艺要求，本标准要求生产厂仍然要按深冲退火工艺处理这种“O\状态。H状态代号y4、y2、v1、y等没有反映生产工艺的不同途径，转换成新状态代号有两种代号，即HI、H2。本标准的厚度允许偏差比一般用途的铝箔厚度允许偏差加严很多。厚度允许偏差仅是名义厚度的4%～6%，而-般铝箱为6%～10%。这也是为了满足深冲工艺的要求。本标准只给出了1100、1200两种合金的杯突值，并且不作为供方的必检项目，但供方必须保证。与需方发生争议时，仲裁试验以此值为准。其他合金的杯突值待修订时补充进去。本标准由中国有色金属工业总公司提出。本标准由中国有色金属工业总公司标准计量研究所归口。本标主要起草单位：东北轻合金加工厂。本标灌王要起草人：聂俊义、马承志、黄水青、王涛、吕新宇。本标准于1997年1月16日首次发布。50.
1范围

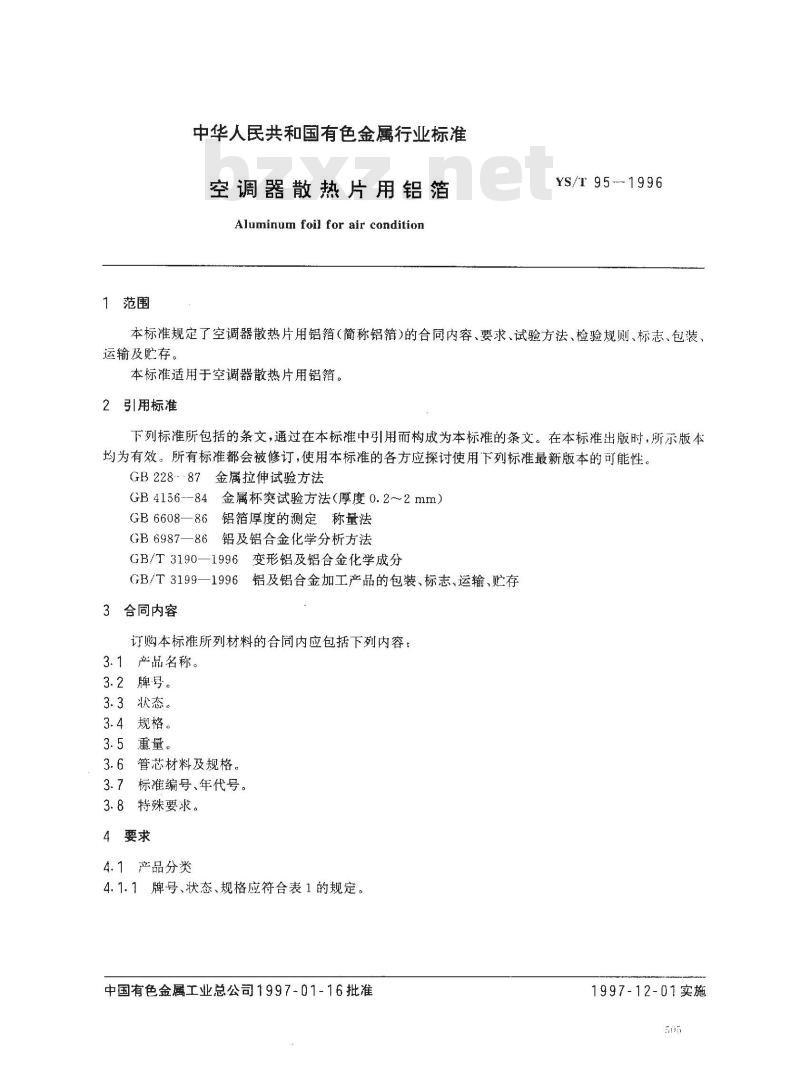

中华人民共和国有色金属行业标准空调器散热片用铝箔
Aluminum foil for air conditionYS/T 95--1996
本标准规定了空调器散热片用铝箔（简称铝箔)的合同内容、要求、试验方法、检验规则、标志、包装运输及贮存。
本标准适用于空调器散热片用铝箔。2引用标准
下列标准所包括的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB228~87金属拉伸试验方法
GB4156--84金属杯突试验方法（厚度0.22mm）GB6608—86铝箔厚度的测定，称量法GB6987—86铝及铝合金化学分析方法GB/T3190—1996变形铝及铝合金化学成分GB/T 3199—1996
铝及铝合金加工产品的包装、标志，运输、贮存3合同内容
订购本标准所列材料的合同内应包括下列内容：3.1产品名称。
3.2牌号。
3.3状态。
3.4规格。
3.5重量。
3.6管芯材料及规格。
3.7标准编号、年代号。
3.8特殊要求。
4要求
4.1产品分类
4.1.1牌号、状态、规格应符合表1的规定。中国有色金属工业总公司1997-01-16批准1997-12-01实施

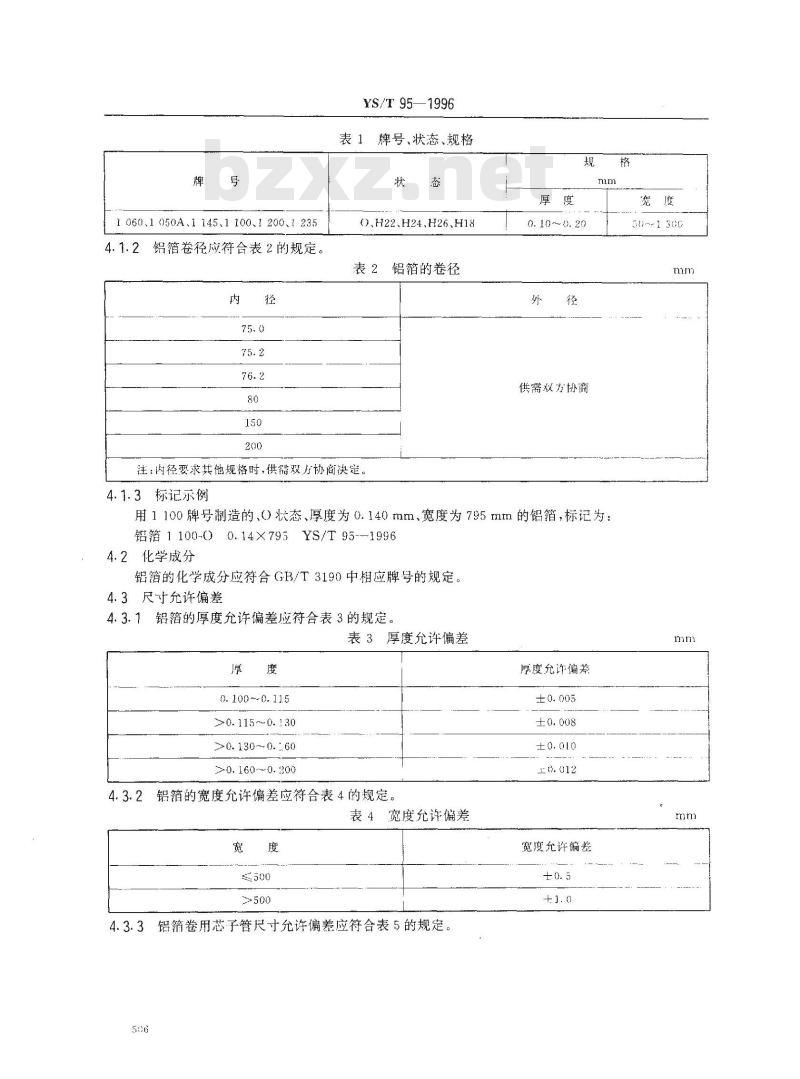

1 060、1 050A.1 145、1100、1 200、 2354.1.2
铝箔卷径应符合表2的规定。
YS/T 95—1996
牌号、状态、规格
0、H22、H24、H26、H18
表2铝箔的卷径
注：内径要求其他规格时，供需双方协商决定。4.1.3标记示例
0.10~0.20
供需双方协商
用1100牌号制造的、0状态、厚度为0.140mm、宽度为795mm的铝箔，标记为：铝箔1100-00.14X795YS/T95--19964.2化学成分
铝箔的化学成分应符合GB/T3190中相应牌号的规定。4.3尺寸允许偏差
4.3.1铝箔的厚度允许偏差应符合表3的规定。表3厚度允许偏差
0. 100~0. 115
>0. 115~0. 130
>0. 130~0. :. 60
>0.160~0.200
铝箔的宽度允许偏差应符合表4的规定表4宽度允许偏差
4.3.3铝箱卷用芯子管尺寸允许偏差应符合表5的规定。506
厚度充许偏差
宽度允许偏差
50-1 300
内径及允许偏差
YS/T 95..--1996

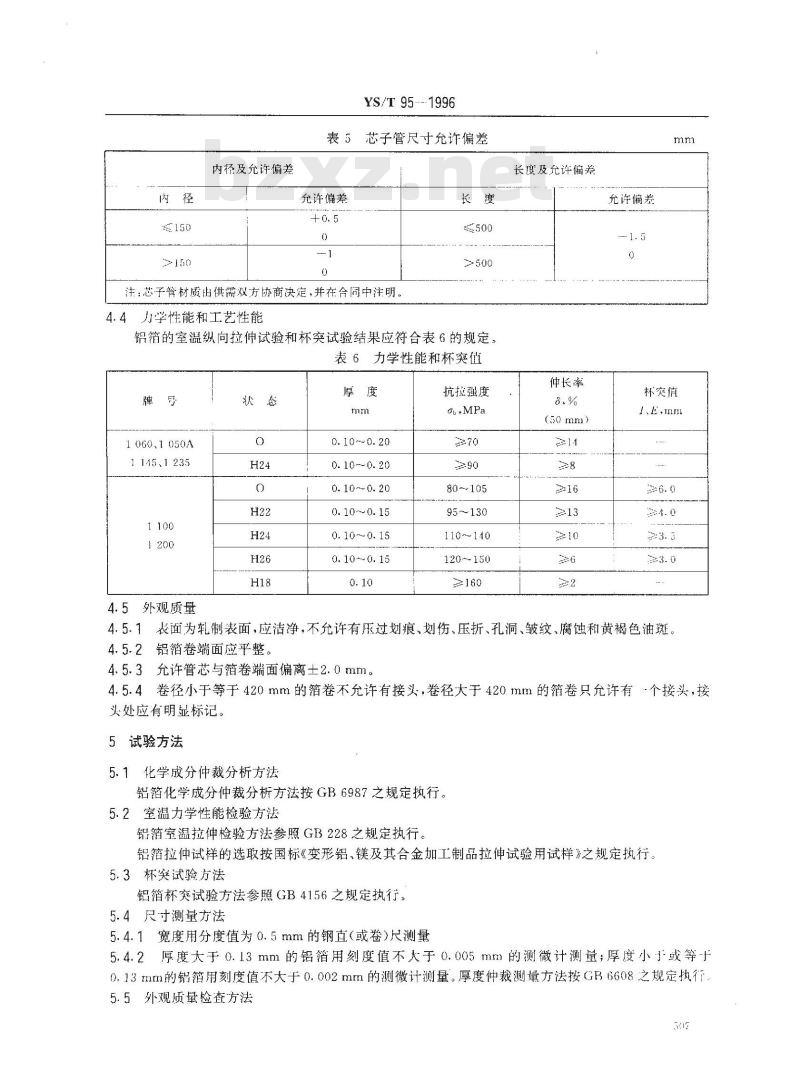

表5芯子管尺寸允许偏差
充许偏差
注：芯子管材质出供需双方协商决定，并在合间中注明。4.4
力学性能和工艺性能
铝箔的室温纵向拉伸试验和杯突试验结果应符合表6的规定。表6力学性能和杯突值
1060.1 050A
1145、1 235
4.5外观质量
0.10~~0.20
0. 10~0.20
0. 10~0. 20
0.10~0.15
0.10~0.15
0. 10 ~0. 15
抗拉强度
ob,MPa
80～105
95~130
110140
120~~150
≥160
长度及允许偏差
仲长率
(50 mm)
充许偏券
杯突倬
表面为轧制表面，应洁净，不允许有压过划痕、划伤、压折、孔洞、皱纹、腐蚀和黄褐色油斑。4.5.2铝箔卷端面应平整。
4.5.3允许管芯与箔卷端面偏离土2.0mm。4.5.4卷径小于等于420mm的箔卷不允许有接头，卷径大于420mm的箔卷只允许有个接头，接头处应有明显标记。
试验方法
5.1化学成分仲裁分析方法
铝箔化学成分仲裁分析方法按GB6987之规定执行，5.2室温力学性能检验方法
铝箔室温拉伸检验方法参照GB228之规定执行。铝箔拉仲试样的选取按国标《变形铝、镁及其合金加工制品拉伸试验用试样》之规定执行。5.3杯突试验方法
铝箔杯突试验方法参照GB4156之规定执行。5.4尺寸测量方法
5.4.1宽度用分度值为0.5mm的钢直（或卷）尺测量5.4.2厚度大于0.13mm的铝箔用刻度值不大于0.005mm的测微计测量；厚度小或等0.13mm的铝箔用刻度值不大于0.002mm的测微计测量。厚度仲裁测量方法按GB6608之规定执行5.5外观质量检查方法
外观质量用目测法。

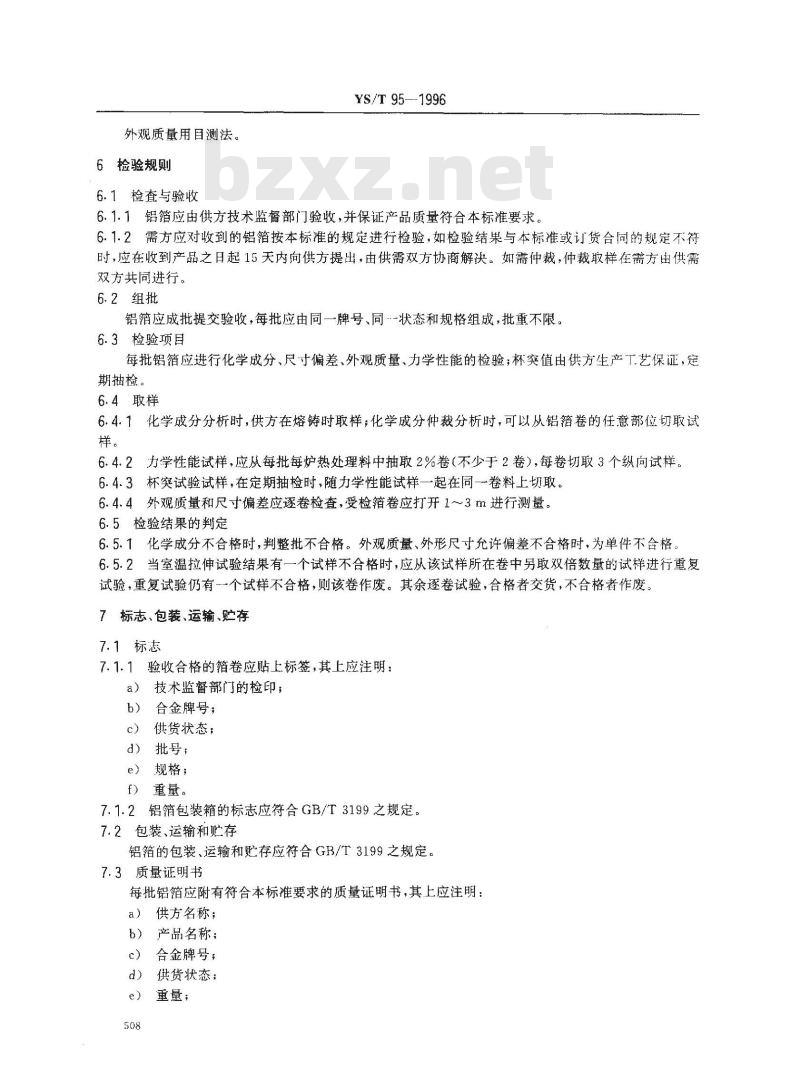

6捡验规则
6.1检查与验收
YS/T 95--1996
6.1.1铝箔应由供方技术监督部门验收，并保证产品质量符合本标准要求。6.1.2需方应对收到的铝箔按本标准的规定进行检验，如检验结果与本标准或订货合同的规定不符时，应在收到产品之日起15天内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方由供需双方共同进行。
6.2组批
铝箔应成批提交验收，每批应由同一牌号、同…-状态和规格组成，批重不限。6.3检验项目
每批铝箔应进行化学成分、尺寸偏差、外观质量、力学性能的检验；杯突值由供方生产工艺保证，定期抽检。
6.4取样
6.4.1化学成分分析时，供方在熔铸时取样；化学成分仲裁分析时，可以从铝箔卷的任意部位切取试样。www.bzxz.net
6.4.2力学性能试样，应从每批每炉热处理料中抽取2%卷（不少于2卷），每卷切取3个纵向试样。6.4.3杯突试验试样，在定期抽检时，随力学性能试样一起在同-一卷料上切取。6.4.4外观质量和尺寸偏差应逐卷检查，受检箔卷应打开1~～3m进行测量。6.5检验结果的判定
6.5.1化学成分不合格时，判整批不合格。外观质量、外形尺寸允许偏差不合格时，为单件不合格6.5.2当室温拉伸试验结果有一个试样不合格时，应从该试样所在卷中另取双倍数量的试样进行重复试验，重复试验仍有一个试样不合格，则该卷作废。其余逐卷试验，合格者交货，不合格者作废。7标志、包装、运输、贮存
7.1标志　
7.1.1验收合格的箔卷应贴上标签，其上应注明：a）技术监督部门的检印；
b）合金牌号；
供货状态；
d）批号；
e）规格；
f）重量。
7.1.2铝箔包装箱的标志应符合GB/T3199之规定。7.2包装、运输和贮存
铝箔的包装、运输和贮存应符合GB/T3199之规定。7.3质量证明书
每批铝箔应附有符合本标准要求的质量证明书，其上应注明：供方名称；
b）产品名称；
合金牌号；
供货状态；
重量；
规格；
批号；
力学性能试验结果；
技术监督部门检印；
生产日期；
本标准编号。
YS/T 95—1996
