【有色金属行业标准(YS)】 空调器散热片用铝箔 第2部分 亲水铝箔

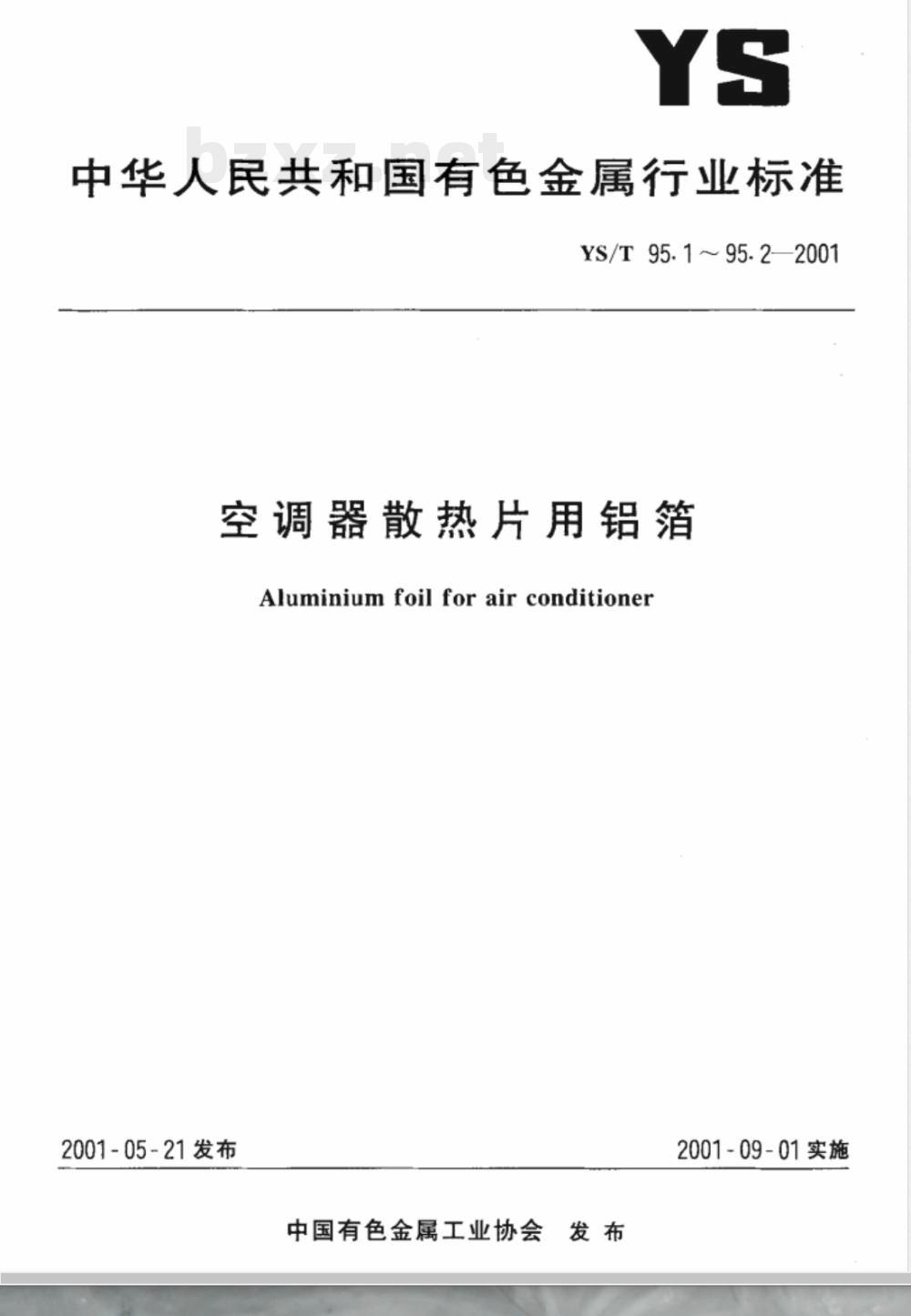

中华人民共和国有色金属行业标准YS/T95.1～95.2—2001
空调器散热片用铝箔
Aluminiumfoilforairconditioner2001-05-21发布
中国有色金属工业协会发布
2001-09-01实施

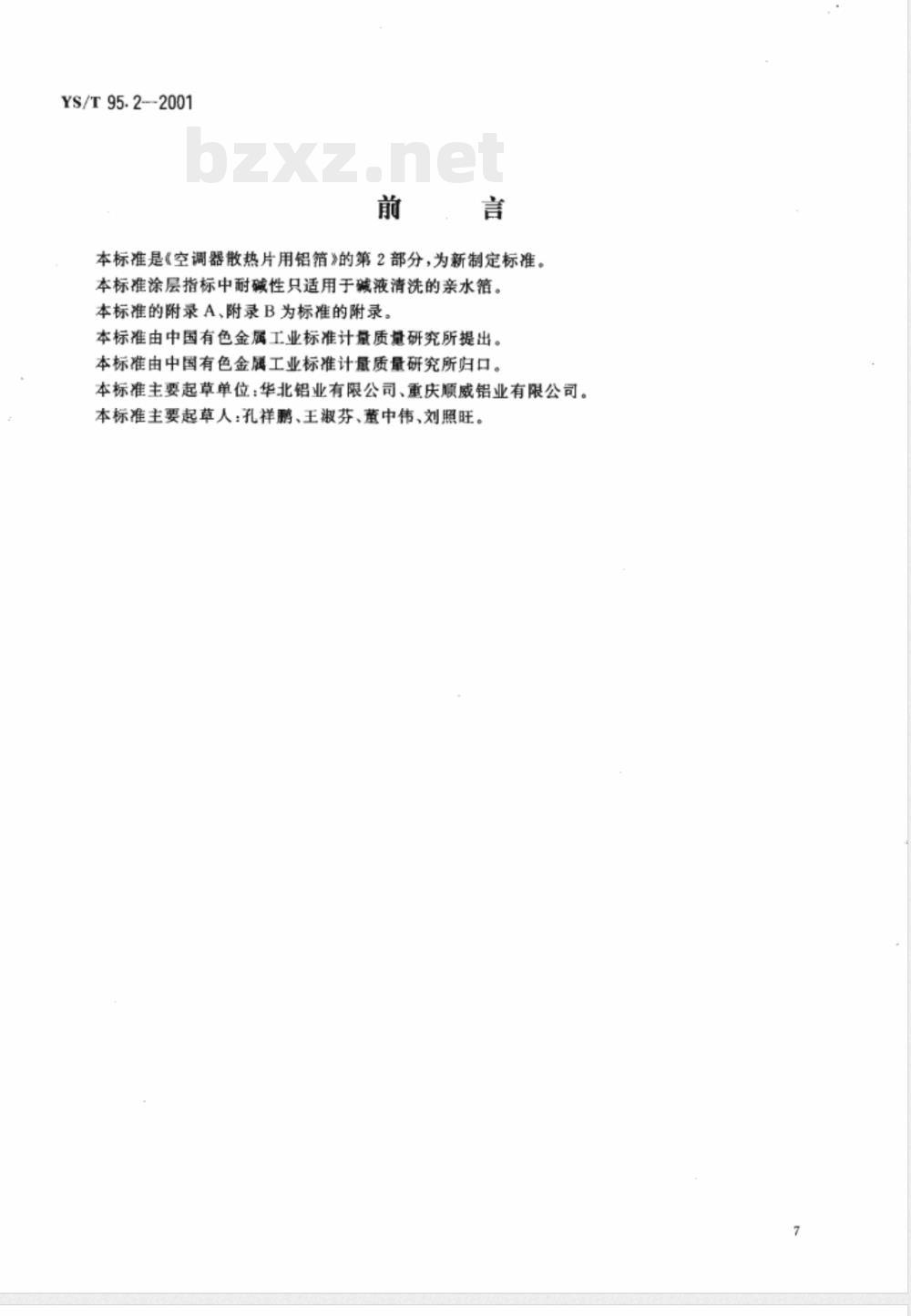

YS/T95.2--2001
本标准是《空调器散热片用铝箱》的第2部分，为新制定标准。本标准涂层指标中耐碱性只适用于碱液清洗的亲水箔。本标准的附录A、附录B为标准的附录。本标准由中国有色金属工业标准计量质量研究所提出。本标准由中国有色金属工业标准计量质量研究所归口。本标准主要起草单位：华北铝业有限公司、重庆顺威铝业有限公司。本标准主要起草人：孔祥鹅、王淑芬、董中伟、刘照旺。1范围

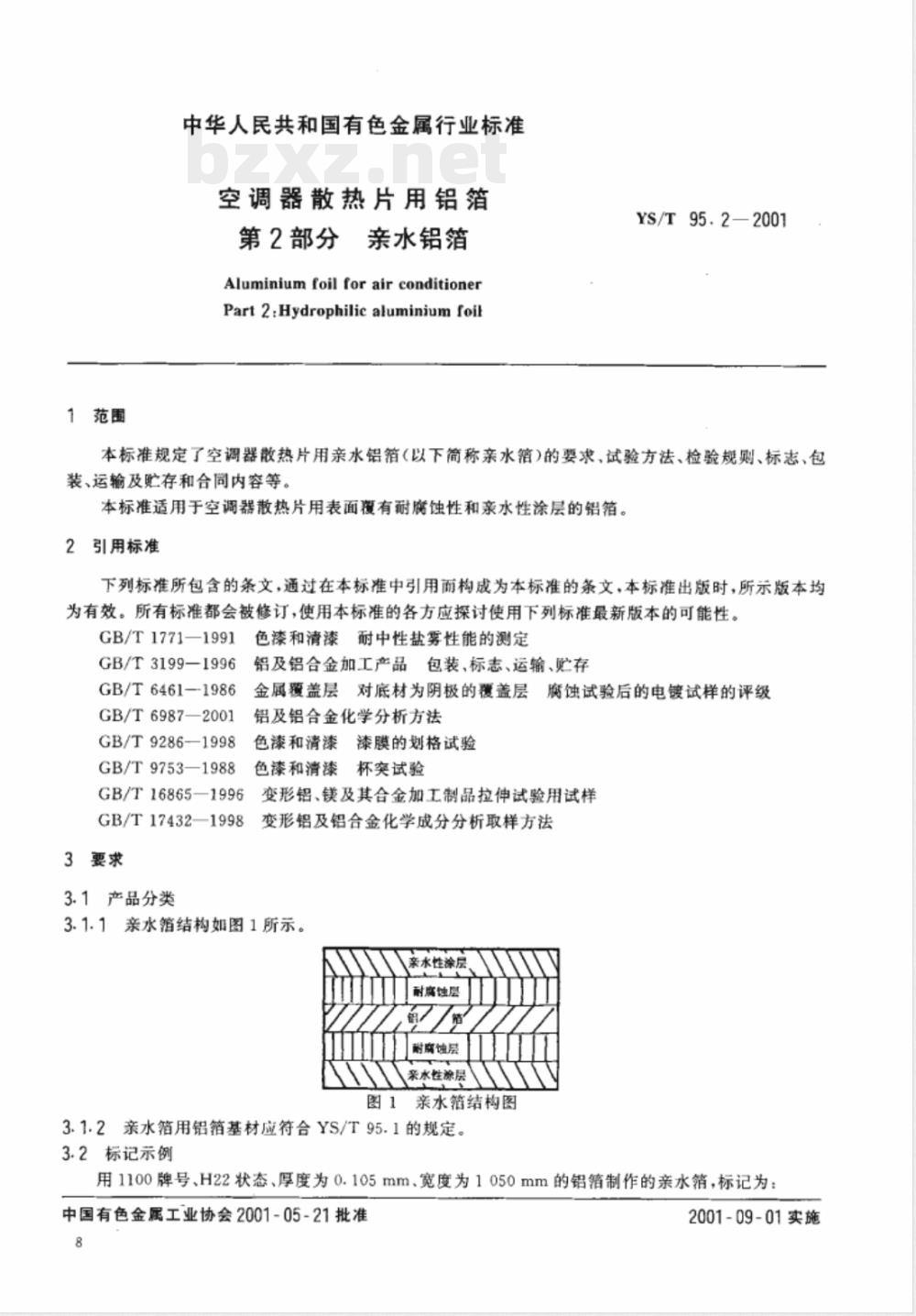

中华人民共和国有色金属行业标准空调器散热片用铝箔
第2部分亲水铝箔
Aluminium foil for air conditionerPart 2:Hydrophilic aluminium foilYS/T95.2—2001
本标准规定了空调器散热片用亲水铝箔（以下简称亲水箔）的要求、试验方法、检验规则、标志、包装、运输及贮存和合同内容等。本标准适用于空调器散热片用表面覆有耐腐蚀性和亲水性涂层的铝箱。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1771—1991
GB/T3199—1996
GB/T 6461—1986
GB/T6987—2001
GB/T9286-—1998
GB/T9753—1988
GB/T16865—1996
GB/T17432—1998
3要求
3.1产品分类
色漆和清漆耐中性盐雾性能的测定铝及铝合金加工产品包装、标志、运输、贮存金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级铝及铝合金化学分析方法
色漆和清漆漆膜的划格试验
色漆和清漆杯突试验
变形铝、镁及其合金加工制品拉伸试验用试样变形铝及铝合金化学成分分析取样方法3.1.1亲水箔结构如图1所示。
亲水性涂层
耐腐蚀层
铝/箱
耐腐蚀层
（亲水性源层
图1亲水箔结构图
3.1.2亲水箱用铝箱基材应符合YS/T95.1的规定。3.2标记示例
用1100牌号、H22状态、厚度为0.105mm、宽度为1050mm的铝箔制作的亲水箔，标记为：中国有色金属工业协会2001-05-21批准8
2001-09-01实施

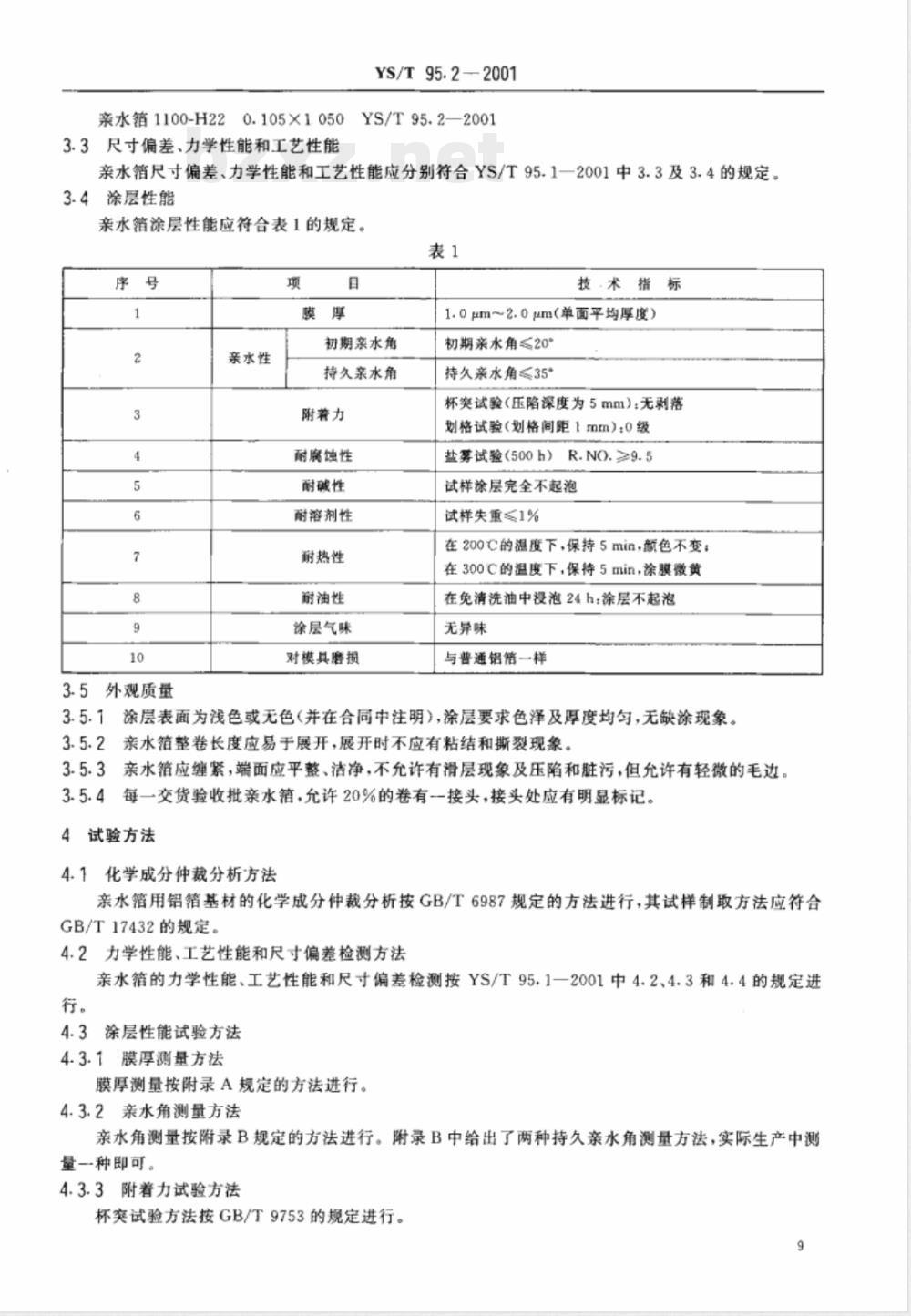

YS/T95.2-2001
亲水箔1100-H220.105×1050
YS/T95.2—2001
3.3尺寸偏差、力学性能和工艺性能亲水箔尺寸偏差、力学性能和工艺性能应分别符合YS/T95.1一2001中3.3及3.4的规定。3.4涂层性能
亲水箔涂层性能应符合表1的规定。表1
3.5外观质量
亲水性
初期亲水角
持久亲水角
附着力
耐腐蚀性
耐碱性
耐溶剂性
耐热性
耐油性
涂层气味
对模具磨损
技术指标
1.0μm~2.0μm(单面平均厚度）初期亲水角≤20*
持久亲水角≤35°
杯突试验（压陷深度为5mm）：无剥落划格试验(划格间距1mm):0级
盐雾试验（500h）R.NO.≥9.5
试样涂层完全不起泡
试样失重≤1%
在200C的温度下，保持5min，额色不变；在300C的温度下，保待5min，涂膜微黄在免清洗油中浸泡24h：涂层不起泡无异味下载标准就来标准下载网
与普通铝箔一样
涂层表面为浅色或无色（并在合同中注明），涂层要求色泽及厚度均匀，无缺涂现象。亲水箔整卷长度应易于展开，展开时不应有粘结和撕裂现象。亲水箱应缠紧，端面应平整、洁净，不允许有滑层现象及压陷和脏污，但允许有轻微的毛边。每一交货验收批亲水箱，允许20%的卷有接头，接头处应有明显标记。4试验方法
4.1化学成分仲裁分析方法
亲水箔用铝箔基材的化学成分仲裁分析按GB/T6987规定的方法进行，其试样制取方法应符合GB/T17432的规定。
4.2力学性能、工艺性能和尺寸偏差检测方法亲水箱的力学性能、工艺性能和尺寸偏差检测按YS/T95.1一2001中4.2、4.3和4.4的规定进行。
4.3涂层性能试验方法
4.3.1膜厚测量方法
膜厚测量按附录A规定的方法进行。4.3.2亲水角测量方法
亲水角测量按附录B规定的方法进行。附录B中给出了两种持久亲水角测量方法，实际生产中测量一种即可。
4.3.3附着力试验方法
杯突试验方法按GB/T9753的规定进行。9

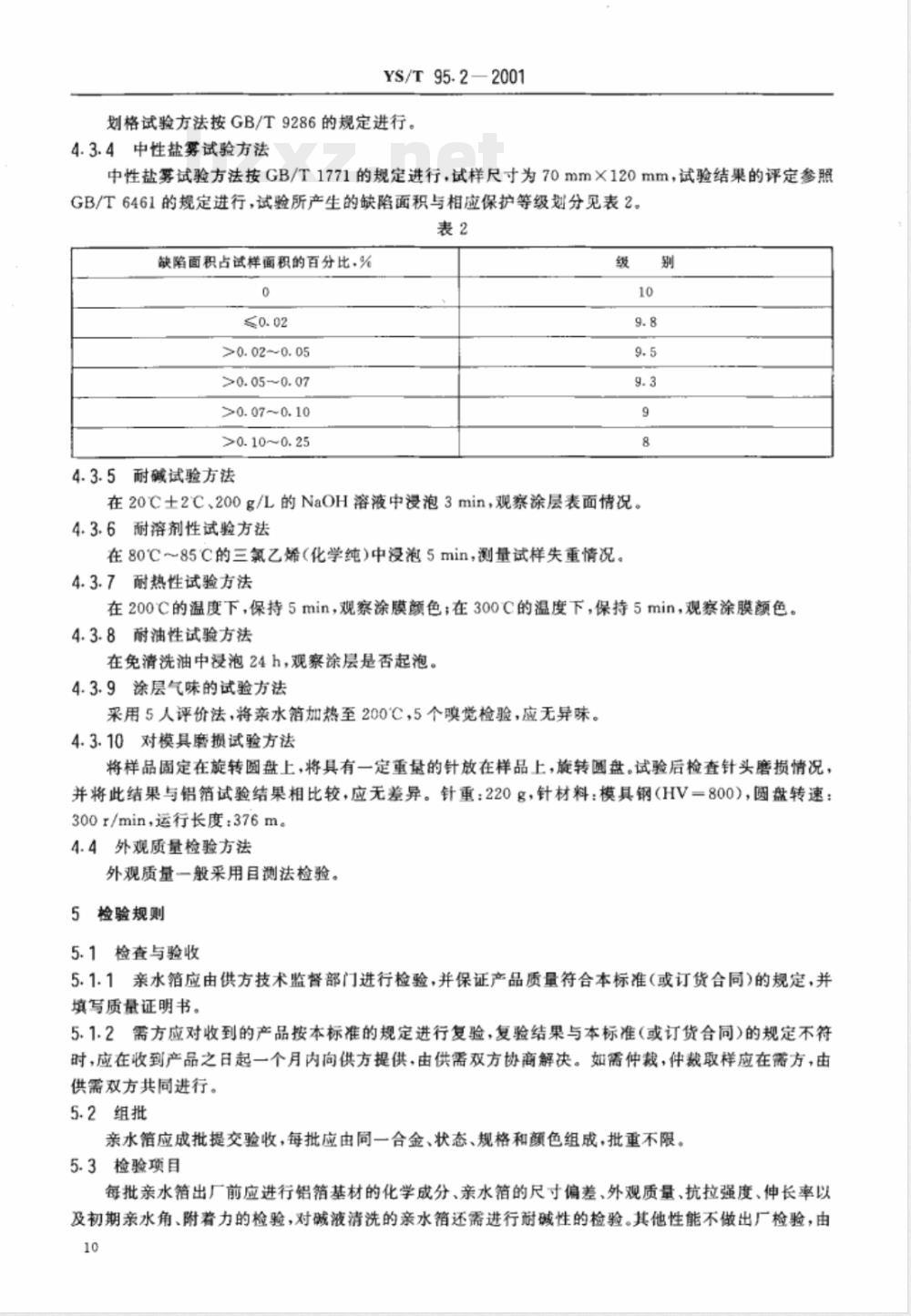

YS/T95.2—2001
划格试验方法按GB/T9286的规定进行。4.3.4中性盐雾试验方法
中性盐雾试验方法按GB/T1771的规定进行，试样尺寸为70mm×120mm，试验结果的评定参照GB/T6461的规定进行，试验所产生的缺陷面积与相应保护等级划分见表2。表2
缺陷面积占试样面积的百分比，%0
>0.02~0.05
>0. 05~0. 07
>0. 07~0.10
>0.10~0.25
4.3.5耐碱试验方法
在20℃土2℃、200g/L的NaOH溶液中浸泡3min，观察涂层表面情况，4.3.6耐溶剂性试验方法
在80℃～85C的三氯乙烯（化学纯)中浸泡5min，测量试样失重情况。4.3.7耐热性试验方法
在200℃的温度下，保持5min，观察涂膜颜色；在300C的温度下，保持5min，观察涂膜颜色。4.3.8耐油性试验方法
在免清洗油中浸泡24h，观察涂层是否起泡4.3.9涂层气味的试验方法
采用5人评价法，将亲水箱加热至200℃，5个膜觉检验，应无异味。4.3.10对模具磨损试验方法
将样品固定在旋转圆盘上，将具有一定重量的针放在样品上，旋转圆盘。试验后检查针头磨损情况，并将此结果与铝箔试验结果相比较，应无差异。针重：220g，针材料：模具钢（HV=800），圆盘转速：300r/min，运行长度：376m。
4.4外观质量检验方法
外观质量一般采用目测法检验。5检验规则
5.1检查与验收
5.1.1亲水箔应由供方技术监督部门进行检验，并保证产品质量符合本标准（或订货合同)的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行复验，复验结果与本标准（或订货合同）的规定不符时，应在收到产品之日起一个月内向供方提供，由供需双方协商解决。如需仲裁，仲裁取样应在需方，由供需双方共同进行。
5.2组批
亲水箔应成批提交验收，每批应由同一合金、状态、规格和颜色组成，批重不限。5.3检验项目
每批亲水箔出厂前应进行铝箱基材的化学成分、亲水箔的尺寸偏差、外观质量、抗拉强度、伸长率以及初期亲水角、附着力的检验，对碱液清洗的亲水箱还需进行耐碱性的检验。其他性能不做出厂检验，由10
YS/T95.2-2001
供方根据生产情况进行检测，每月抽检不少于10%批，但供应须以工艺保证产品达到相应质量要求，如用户要求做这些性能检测试验，应在合同中注明。5.4取样
产品取样应符合表3的规定。
检验项目
铝箔基材化学成分
力学性能、工艺性能尺寸偏差
亲水角
附著力
耐腐蚀性
耐碱性
耐溶剂性
耐热性
耐油性
涂层气味
对模具磨损
外观质量
初期亲水角
持久亲水角
5.5检验结果的判定
取样位置
取样规定
取样数量
符合GB/T17432的规定
要求的章节号
同YS/T95.1中表7的规定
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
任意部位
5.5.1化学成分不合格时，判整批不合格。1次/卷
1次/卷
1次/卷
1次/卷
1次/卷
1次/卷
1次/卷
1次/卷
1次/卷
1次/卷
5.5.2外观质量、外形尺寸不合格时，判单件不合格。其余可逐卷检验，合格者交货。5.5.3其他涂层性能检验结果有任试样不合格时，判该批不合格，5.5.4
试验方法的章节号
当室温拉伸试验结果有某个试样不合格时，应从该试样所在卷中另取双倍数量的试样进行重复试验，重复试验仍有试样不合格时，判该卷不合格，其余逐卷检验，合格者交货，不合格者报废。6
标志、包装、运输、贮存
6.1标志
亲水箔的包装箱标志应符合GB/T3199的规定，验收合格的亲水箔卷应贴上标签，其上应注明：a）铝箔牌号；
b）铝箱供货状态；
c）批号（卷号)；
d）规格；
e）重量；
f）技术监督部门检印。
6.2亲水箱的包装、运输、贮存
亲水箔的包装、运输、贮存应符合GB/T3199规定。6.3质量证明书
YS/T95.2—2001
每批亲水箔应附有符合本标准要求的质量证明书，其上应注明：a）供方名称；
b）铝箔牌号；
c）铝箔供货状态：
d）重量；
e）规格；
f）批号(卷号)：
g）力学性能试验结果；
h）杯突试验结果（合同要求时)；i）涂层性能试验结果（合同要求时)；j）技术监督部门检印；
k）生产日期：
1）本标准编号。
合同内容
订购本标准所列材料的合同内容应包括以下内容：a）材料名称；
b）铝箔牌号；
c）铝箔供货状态；
d）材料规格；
e）重量（包括单卷重量）；
f）管芯材料及规格；
g）本标准要求的\应在合同中注明”的事项；h）本标准编号；
i）增加标准以外内容时的协商结果。12
A1仪器和材料
YS/T95.2—2001
附录A
(标准的附录）
涂层厚度的测量方法
1000mL烧杯，98%（质量分数)浓硫酸，分析天平（万分之一），秒表。A2测试方法
A2.1取100mmX100mm试样一块，在100C恒温烘干箱中烘5min，冷却后称重计m1。A2.2将试样浸没于盛放浓硫酸的烧杯中，观察涂层完全溶掉后，立即用水冲洗，在100°C恒温烘于箱内烘5min，冷却后称重计m。
A3计算
单面涂层平均厚度按式(A1)计算H
式中：H——单面涂层均匀厚度，μm；m,-m,
2×10×10×p
m1、mt——涂层腐蚀前后的铝箔质量，gp--涂层的密度（指涂料生产厂家给出的耐腐蚀层和亲水层的平均密度）.g/cm\。A3.2计算结果的修约
计算结果保留至小数点后一位。附录B
（标准的附录）
亲水角测量方法
B1初期亲水角
B1.1仪器与材料
接触角测量仪、锥形瓶、三氟乙烯（化学纯）、蒸馏水、50mm×50mm试样三片。B1.2涂层的亲水性以涂层和水滴的接触角表示。B1.3接触角的测量方法
B1.3.1将接触角仪接通电源，调节接触角仪水平。B1.3.2将样片固定在工作台上。·（A1）
B1.3.3将蒸馏水加人液滴调节器中，将调节器固定在主机上旋转测微头，使适量的水（0.005mL～0.02mI.)在针头上形成水滴，使水滴移至试样表面，使水滴位于目镜中心。B1.3.4当水滴在试样上静置60s后，转动目镜中十字线作水滴与涂层接触点处的切线，切线与固定十字线的夹角即为接触角。
B2持久亲水角
B2.1仪器与材料
YS/T95.2-2001
500mL烧杯、100mm×50mm的试样6片、蒸馏水。B2.2连续浸渍测试方法
B2.2.1将亲水箔3片试样浸没在盛放管道水的烧杯中100h后，取出风干。B2.2.2按第B1.3的规定测接触角。B2.3于-湿循环测试方法
B2.3.1将试样3片固定在试样架上浸入蒸馏水中2min，自然干燥6min为-个循环，重复300次循环后晾干。
B2.3.2按第B1.3的规定测接触角。14
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
