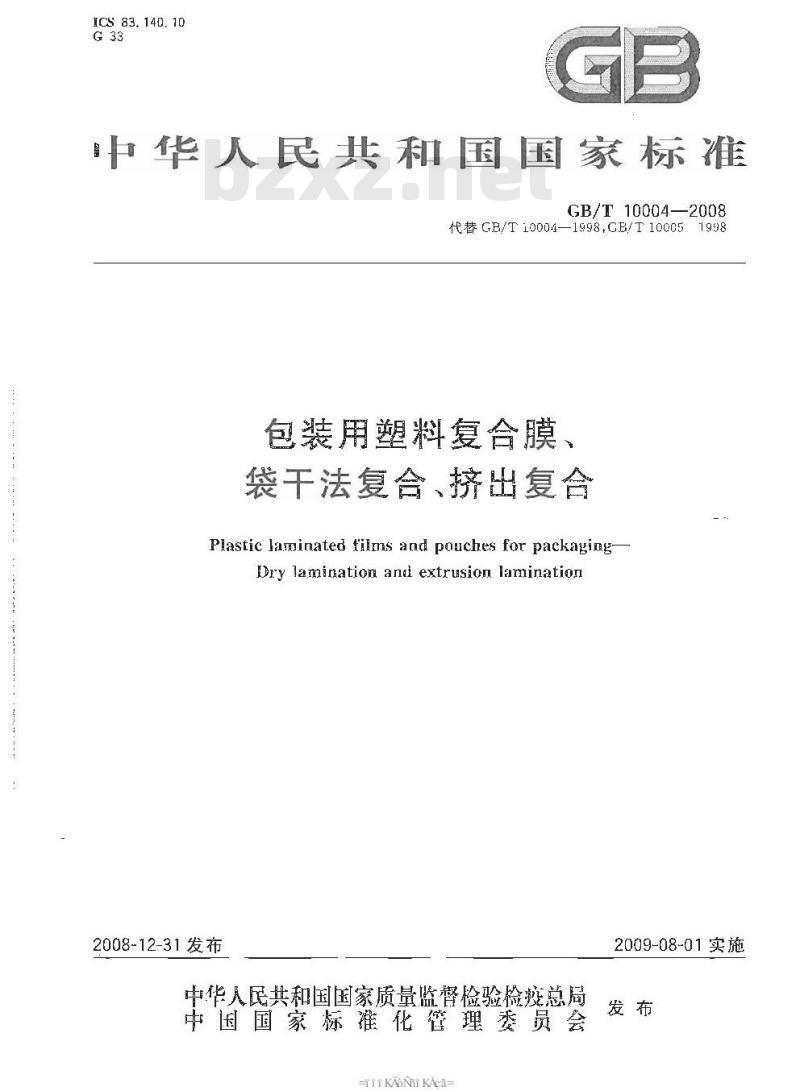

【国家标准(GB)】 包装用塑料复合膜、袋 干法复合、挤出复合

ICS 83. 140, 10
中华人民共和国国家标准
GB/T10004—2008
代替 GB/T 10004—1998,CB/T 100051998包装用塑料复合膜、
袋干法复合、挤出复合
Plastic laminated fiims and pouches for packagingDry lamination and extrusion lamination2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
-TTKAONTKAca-
2009-08-01实施

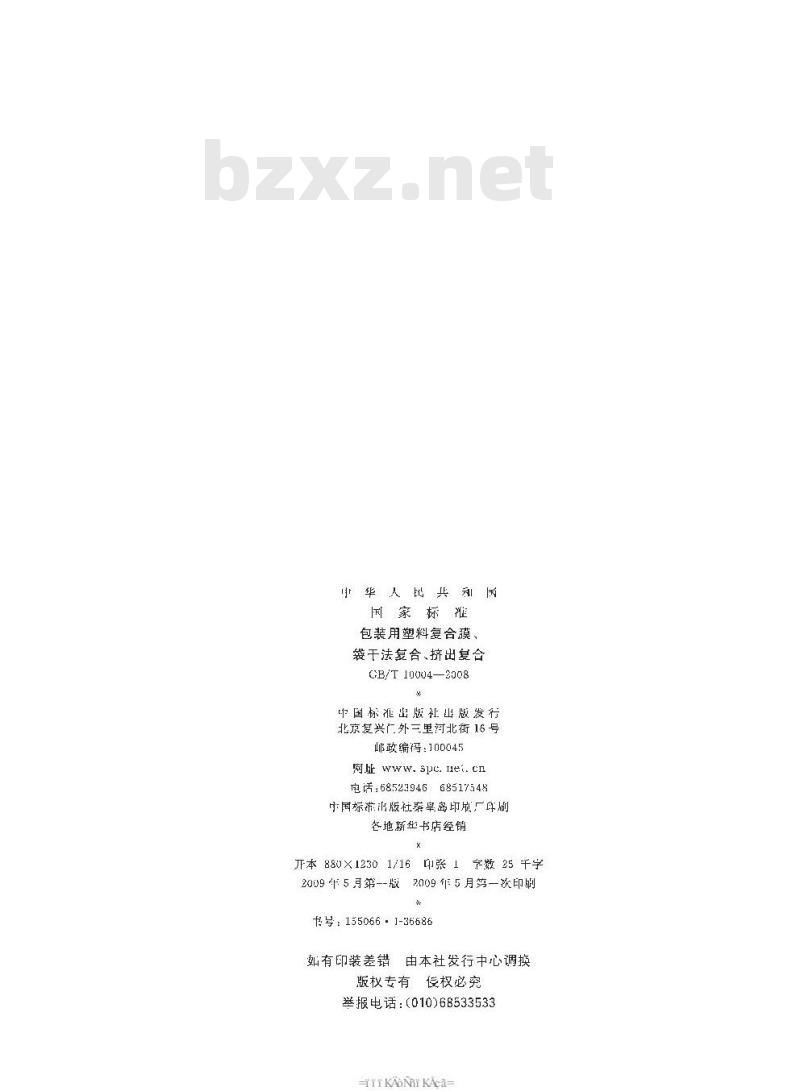

中华人闵共和国
国家标准
包装用塑料复合膜
袋干法复合、挤出复合
GB/T 10004—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. Iei. cn
电话：6852394668517548
小国标游而版社泰皇岛印所厂印刷冬地新坐书店经销
斤本880×12301/16
中张1数 25千字
2009个年5月第--版
2.009 年 5 月第一次印刷
书号：155066：1-36686
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
-TKAON KAca-

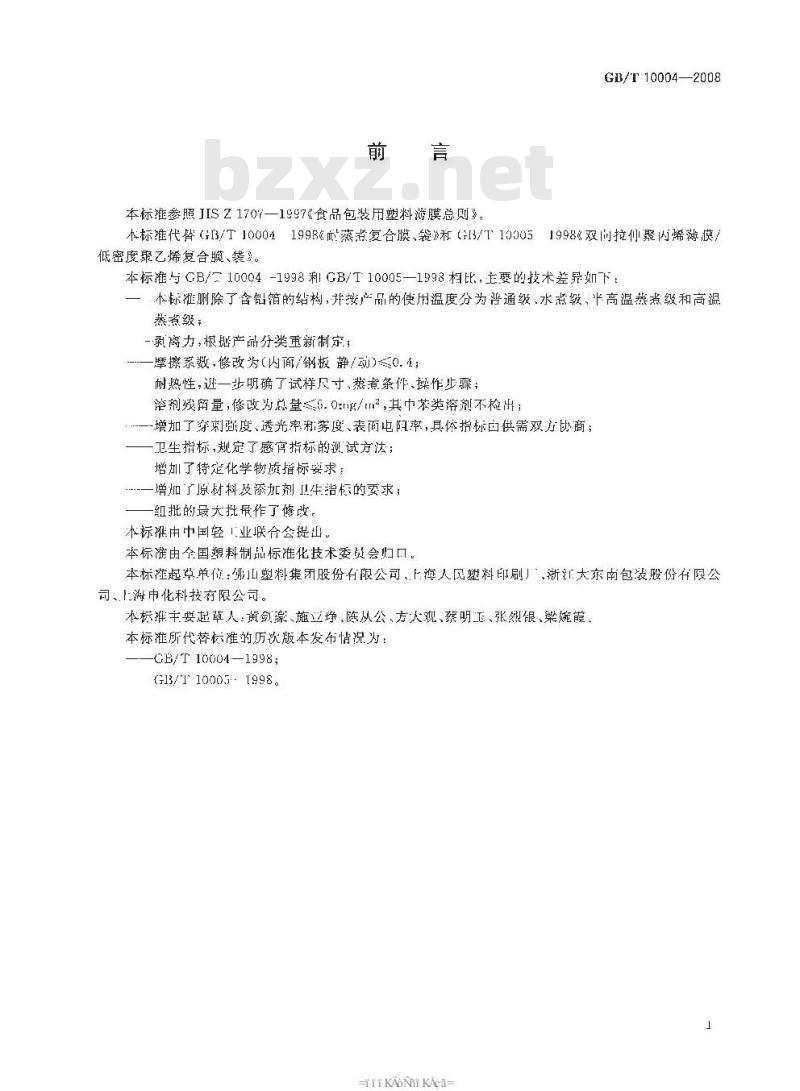

本标雅参照JISZ170%—1997《食品包装用塑料游膜总则》，GB/T 10004—2008
本标雅代替（G13/T100041998%蒸煮复合膜，袋》和（G13/T100051998%双间拉仆聚内烯满膜/低密度聚乙烯复合膜、袋》。
本标准与GB/10004-1998利GB/T10005—1998相比，主要的技术差异如下：一本标雅删除了含铝箱的结构，并按产品的使用温度分为普通级、水煮级、半高温蒸煮级和高温蒸煮级：
-剥离力，根船产崩分类重新制定；.-摩擦系数,修改为内面/钢板静/动)≥0.1;耐热性,逊一步明确了试样尺寸、蒸煮条件、操作步骤；落剂残阐量，修改为总量≤5.0zn/m,其中苯类溶剂不检出；…一-增加了穿剂强度、透光率利雾度、表面电阳率，具体指标凹供需双协商；卫生指标,规定了感官指标的训试方汰；增加了特定化学物指标要求；
—增加了原材料及添加剂牛治标的要求；组批的最大批最作了修改。
本标滩由中国轻！业埃合会提出。本标准由全国塑料制品标准化技术委员会归口本标连起草单位：邹山塑料集团股份有限公司，下海人民塑料印刷」，新汇大东南包装股份在限公司、海中化科技有限公司。
本标雅主要起草人：黄剑豪、施立挣，陈从公、方大观、蔡明工、张烈银、梁婉龙本标准所代替标难的历次版本发布情况为：GB/T 10004—1998;
(G13/T 10005:1998。
KAONTKAca-

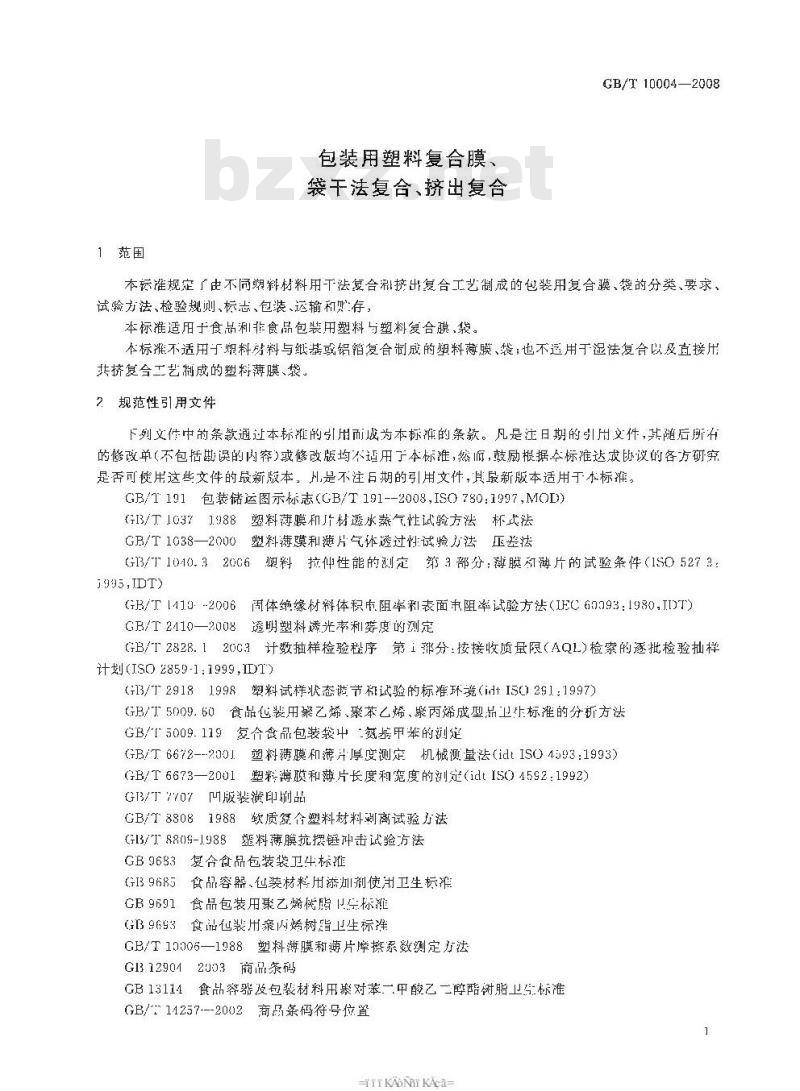

1范围
包装用塑料复合膜、
袋干法复合、挤出复合
GB/T 10004-2008
本摧规定了史不同塑刹材料用法复合挤出复合工艺制戒的包装用复合膜、袋的分类，要求、试验方法、检验规则、标志、包装、运输和则存，本标准适用士食品利非食品包装用塑料与塑料复合膜、。本标摊不适用于塑料材料与纸基或铝箱复合制成的塑料薄膜、袋；也不适用于湿法复合以及直接用共挤复合工艺制成的塑料薄膜、袋、2.规范性引用文件
下列文件中的条款通过本标雅的引用而成为本标雅的条款。凡是注日期的引用文件，其随后所有的修改单（不包括断误的内睿惑修改版均不适用了本标难，袭而，鼓励根据标雅达成助设的各方研究是否可使用这些文件的最新版本。州是不注期的引用文件，其最新版本适用于本标推。GB/T 191包装诺运图示标志(GB/T191--2008,ISO780:1997,MOD)(G13/T10371988塑料薄膜和片材透水蒸气性试验方法杯式法GB/T 1038—2000
塑料薄膜和薄片气体透过性试验方法压差法G13/T1010.320C6塑料拉仲性能的测定第3部分：薄膜和薄片的试验条件（1SO5273j995,IDT)
GB/T [410-2006
固体绝缘材料体积市阻率利表面书阻率试验方法（IF060793：1980..DTGB/T 2410—2008
遥明塑料透光率利度的测定
GB/T2828.120C3计数抽样检验程序第1那分：按接收质量限（AQL)检索的逐批检验拙样计划(ISO 2859-1:1999,IDT)
(13/T 2918998塑料试样状态谢节和试验的标环境（i1 I50 291:1997)GB/T5009.60食品色装用聚乙烯、聚苯乙烯、聚丙烯成型品卫牛生标准的分析方法GB/T5009.119复合食品包装教中氮基甲苯的剂定GB/T 6672---20OJ
塑料薄膜和薄升厚度测定机械测量法(icltIS0)4593:1993)GB/T 6673—2001
塑料薄膜和薄片长度和宽度的剂定（icltIS04592：1992）G3/T 7707
叫版装潢印删品
GB/T88081988软质复合塑料材料剃离试验方法（13/T880-J.988整料薄膜抗摆链冲击试验方法GB9683
复合食品包装装卫牛标雅
食品容器、包装材料用添灿剂使用卫生标滑G3 9685
GB9691
食品包装用聚乙烯概脂卫宗标雅GB 9693食包装用浆内烯树脂卫生标准GB/T10006—1988塑料薄膜和薄片摩擦系数测定方法G1129042003商条码
GB 13114食品穿器及包装材料用聚对苯一甲酸乙二萨酷树脂卫与:标准GB/14257---2002商品条码符号位置1
-KANKAca

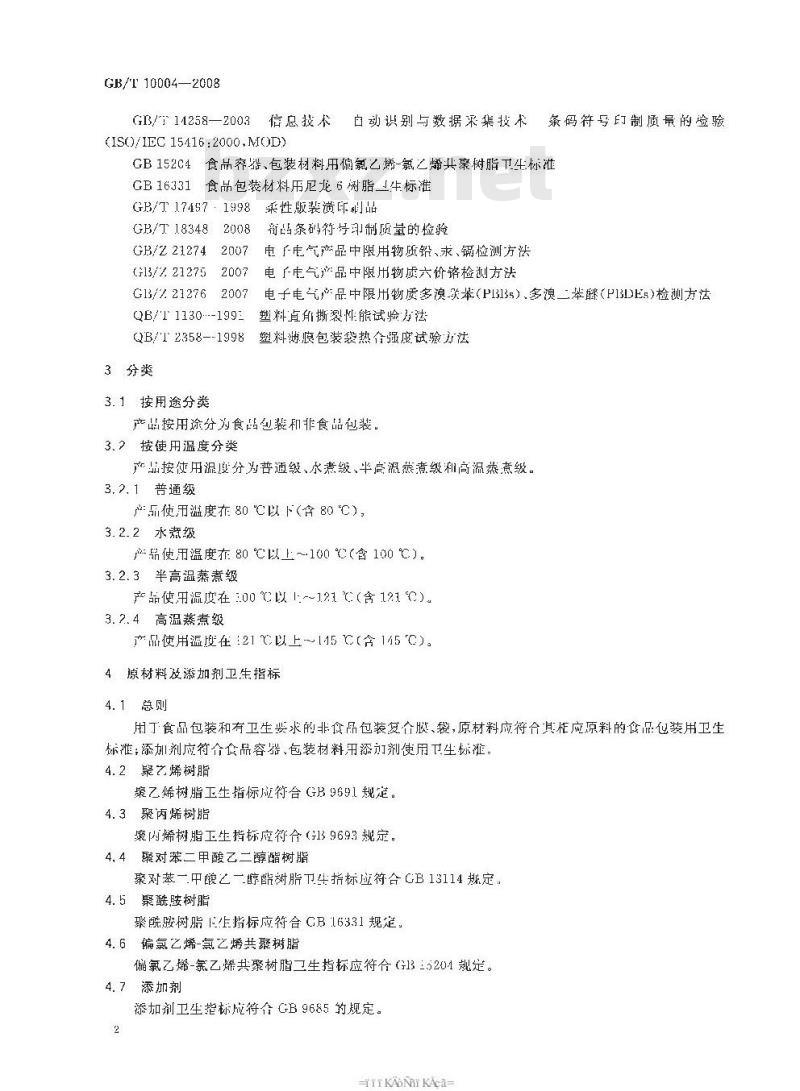

GB/T 10004—2008
GB/T 11258—2003信息技术白动识别与数据采集技术，条码符号印制质最的捡验
(IS0/IEC 15416:2000.MOD)
GB152C4食品容器、包装材料用偏氯乙烯-氯之烯共聚树脂卫牛标准GB16331食品包装材料用尼龙6树脂二牛标准GB/T 17457 :1998
GB/T 18348
GB/Z 21274
G13//. 21275
G13/2 21276
QB/T 1130..-199=
QB/T 2358--1998
3分类
3.1按用途分类
柔性版装潢印剂品
新站条码符号印制质量的检验
电子电气产品中限用物所铅、求、检测方法电子电气产品中限用物质六价铬检测方法电子电气品中限用物质多溴-联举(PI3135）、多溴二举麟（P13)Es)检测方法塑料真角撕裂性能试验手法
塑料游娘包装袋热合强度试验方法产品按用途分为食品包装和非食品包装。3.2按使用温度分类
产品按使用湿度分为普通级、水煮级、半温蒸煮级和高温蒸煮级。3.2.1普通级
产品使用溢度在80℃以下（含80“C），3.2.2水煮级
产品使用温度80℃以上100℃（含100℃）。3.2.3半高温蒸煮级
产品使用温度在 :00 ℃以 1:-~121 ℃(含 121 ℃)3.2.4高温蒸煮级www.bzxz.net
产品使用温度在:21℃以上～[45 含145'C4原材料及添加剂卫生指标
4.1总则
用丁食品包装和有卫生求的非食品包装复个膜、袋，原材料应符合其柜应原料的食品他装用卫生标雅，划剂应符介食品容邪，包装构料用添剂剂使用卫生标泄4.2聚乙烯树脂
聚乙烯树脂工生指标应符合GB9691规定。4.3聚丙烯树脂
策内烯树脂工生指标应符合（F139693规定。4. 4 聚对苯二甲酸乙二醇酯树脂案对苯一,甲腹之一醇酯树脂卫生指标应符合 GB 13114 规定:4. 5聚酰胺树脂
聚既胺树脂1止指标应符合GB16331规定。4. 6偏氯乙烯-氯乙烯共聚树脂
偏氯乙烯-氛乙烯共聚树脂二生指标应符合（G13=5201规定。4.7添加剂
添加剂卫生整标成符合CB96总5的规定。2
TKAONT KAca-
5要求
5.1外观
膜、袋的外观应符合表1的规定。项
热封部位
刘伤、烫伤、穿孔、异味、粉连、异物、分层、脏污
膜卷松紧
膜卷景筋
滨卷粥面小平整皮
接头效
5. 2印刷质量
5. 2. 1凹版印刷
G3/ 10004—2008
允许有轻微的问断折皱,但不得家下产品表应积的%小明显
乎染、无湿封,无明显气泡
不充证
搬动时不出现膜可滑动
允许有不影响使用的轻微录筋
不于 m
层的复合膜长590m时不多于1个，含500m时密2个。三层以上的复合膜长80℃㎡时不多于3个，接头应对准图案，接头处应牢固并有吲显标证版印别质量应符合GB/T7707的规定。5.2.2柔性版印刷
柔烂版装璜印刷质最应符合G13/1174971998的规定，5.2.3条码印刷
条码印刷质量应符合GB12904—2C03利GB/T14257—2CC2的规定5.3尺寸偏差
5.3.1卷膜尺寸偏差
宽度偏差为士2 mm,厚度偏差为+10%,长度不允许负偏差，5. 3.2卷膜筒芯尺寸及偏差
内径为76+mm或152+mr1,特殊要求由供需双方协商。5.3.3袋的尺寸偏差
袋的尺寸偏差应符合表2的规。
表 2 袋的尺寸偏差
發的长度/
1C0--400
长度俯券/
宽度佩差！
馥的平均屌度偏差为土1C%
iKAONKAca-
封口宽度偏差/
封口与袋近所离
GB/T100042008
5. 4 物理力学性能
5.4.1剥离力
离力指标应符个表3规定，
普温级
热合强度
热合强势标应符合表4规定
产品类别
普遍级
水煮级
半商温荔煮级
高温燕煮级
水煮级
表 3剥离力
表4热合强度
热出复合
拉断力、断裂标称应变、直角撕裂力、抗摆锤冲击能5.4.3
半高温热煮级
单位为牛顿每 15 意米
高湿蒸煮级
单位为斗频每15亲米
千层复合
拉断力，断裂标称应变、古角撕裂力抗摆锤泌击能搭标成符合表5规定：表5所列材料结构之外的，自供需双方协商。
表5拉断力、断裂标称应变、直角撕裂力、抗摆锤冲击能指
拉渐力/N
断裂标称
应变/路
直危斯
织间、横
纵向、横向
抗膜锤冲击能
水蒸气透过量，
Borr/ex
（普涌级）
Borr/dr
(普级）
50-~180
PA/dr CFT
PHT/d CPP
（水级）
FA/dr CPP
PET/dr CPP
（半高温蒸煮级）
水蒸气过量指标应符合表6规定。表6所列材料结构之外的·山供需双方协商。表 6 水蒸气透过量
水蒸气透过站/
L#/(m2.24 h)
5.4.5氧气透过量
B0Pr/ex
(普级）
BOFF/dr
(普丽级)
FA/drCFF
水级）
FA/dr CPP
PET/drCPP
（半高温蒸煮级）
氧气透过量指标成符合表7规定，表7所列材料结构之外的.由供需双方协商。4
TKAONT KAca-
PA/dICFF
PHr/d CP
（高温蒸煮级）
PA/dr CFF
PEr/d CR
（高温蒸煮级）
氧气透过量/
_cm/(m -24 h - 0. 1 MPa)7
袋的耐压性能
BOPP/ex
（菩遗级）
表7氧气透过量
TOFF/lr
PE-LID
（普通级）
PA/dIPP
PET/drCPP
(水煮级）
GB/T 10004—2008
PA/d: CFP
PET/drCPP
（半高温蒸煮级）
袋的内容物为粉状、液体或需要做充气抽真空包装时，压性能应符合表8的规定，表8耐压性能
教与内装物总质量/g
30--103（不含100)
100--400
5.4.7袋的跌落性能
三边封袋
负荷/N
其他整
PA/Er CFF
FET/dI CPF
《（高温蒸煮级）
无掺漏、不破裂
袋的内容物为粉状，液体或需要做充气、抽真空包装对，跌落性能应符合表9的规定。表9跌落性能
袋与内装物总质量/g
13G~-4G5
5.4.8摩擦系数
摩擦系数（内面/钢板静/动)≤0.4。5. 4. 9 耐热性
跟落高度/uin
不避裂
使月温度为8CC以上的产品经耐热试验后，应光明显变形、层间剂离、热封谛位剥离等异常现象。5.4.10耐高温介质性
使用温度为80℃以上的产品经耐高滥介质性试验后，应无分层、破损，袋内、外无明显变形，录离力、拉断力、断裂标称应变和热合强度下降率应运30%。5.4.11穿刺强度
穿刺强度指标由侠需双方协商。5.4.12透光率和雾度
透光率和雾度指标由供需双方协商。5.4.13表电阻率
表面电阻率偿标由供需双方协商。5.5卫生指标
用于食品包装利有卫生要求的非食品包装复合膜、袋的卫生性能应衍合（G9G83。5.6溶剂残留量
溶剂残留量总量三5.0 /m,其功苯类溶剂不检出5
TKAONT KAca-
GB/T 100047008
5.7特定化学物质
单种材料(油墨、胶水、基材)的指标应符合表10 的规定，产品控制指标Pb-Cd+-IIgi-Cr<80mg/kg，表10特定化学物质
物质名称
及镉化合物
铅及铅化合物
汞及汞化合物
六价铬化合物
多漠联本
多浪二军魁
6试验方法
6.1试样状态调节和试验的标准坏境指标/（g/）
不得检出
小得检出
按CB/T2518：：1998视定的标准环境和常端差范用进行，温度为（23土2)℃,相对壶度为（5010)头,状态调节时间不小于 4 上.并在此条件下进行试验6.2取样
取样包装应完好无损，取样数量须足够完成战验的项。膜卷取样时去掉表而三层，再沿膜卷的宽度方向切割最榨。
6.3外观
在自然光线下H测,并用精度不低于0. 5 mm 的量只测量，6.4印刷
6. 4. 1凹版印刷
应按GB/T7707的规定迹行。
6. 4. 2 桑性版印刷
应按（GB/T 17497
1998的规定进行
6. 4. 3商品条码印刷
商品条码按（3/T 183482008 的规定进行,其他-维条码按GB/T 14258--2003 的规定进行6.5尺寸偏差
6.5.1膜、袋的长度和宽度偏差
膜、袋的长度和宽度遍差按GB/T66732091的规定选行6. 5. 7膜、袋的厚度偏差
膜、袋的厚度偏差按（GR/T66722001.的规定进行。6.5.3袋的热封宽度
袋的热宽度用精度不低上0.5Trum的量具测量。6.5.4封口与袋边的距离
封口与袋边的距离用精度不低下0. 5 mm1 的量具测量，6.6物理力学性能
6, 6. 1剥离力
按G13/T88081988规定进行
6. 6. 2热合强度
按QB/T2358---1998的规定避行，模的热封力法、条件H供需双方商定，E
TKAONTKAca-
6.6.3 拉断力和断裂标称应变
GB/T 10004—2008
按GB3/T1040.32c0s的规定进行。试样采用2型，长度为150mm，宽度为15mm，试验速度为200mm/min
6.6.4直角撕裂力
接QI3/T 1130 [991 的规定进行。6.6.5抗摆锤冲击能
按G3/88091988的规定进行
6. 6.6 水热气透过量
接GB/T10371988的规定进行，试验条件为温度(38士0.6)℃,相对度10%2%,试验时将熟挝面朝向涩度低的一侧，
6. 6.7 氧气透过量
按G/T10382000的规定进行：试验时将热封而朝向低压侧6. 6. 8 袋的耐压性能
6.6.8. 1试验装置
袋的耐压战验装置见图1。
碳码：
上板：
3.—试验您
托板。
图 耐压试验装置
6.6.8.2试验步骤
袭内充约一分之-穿量的水非封门，样品为5个。谢验时将试个政在，下板之间，试验出上下板应保持水平、不变形，与袋的接触询应光滑，、下板的面积应大下试验，按表8规定加础码，保持1min(负荷为上加压板与础码质最之和)，日视是否破裂或渗滞。6. 6. 9袋的跌落性能
试验询为光滑、坚硬的水平面（妇水泥地面），裂内填充实际内容物或约二分之一容量的水，试样数为5个。按表？的规定将袋先水平方向,再乘直方向各白由落下次，月视是否破裂，6.6.10摩擦系数
按GB/~100061988的规定逃行，钢板表面应乎-整、光滑。6.6.11耐热性
将膜热过例域200mm×120mn的小袋（比此尺寸小的产品按实际规格）,充袭容积二分之-至三分之二的水后排气密封好，改人带反压装置的高压灭菌锅中（热锅），放置30 mi。高正灭菌锅的温遵，水煮用的为100℃，高温水用的按最高使用温度处理！，例如：135℃高温蒸点使用的，以135℃处理。压冷却至窄溢吸出，检查小袭有无明变形.层间剥离，热封部位的剥离等异常现象，妇样品封口破裂时取样重做，
KAONTKAca-
GB/T 10004—2008
6.6.12耐高温介质性
在包装袋内分别装人4%乙酸（HAc）、1%硫化钠(Va2S)5%氯化钠(NaC1)水溶液及精制植物油，然所进行排气封LF,在带反压冷却装置的高压灭茵锅中经121℃、40 in高温加压处理并在压力保待不变的情况下冷却至弃温取出，开袋后逐个检验外观，试验袋每组至少5个将以上试验每组任圾 2个,裁取长度为150 mm和宽度为j5mm的长条形试样5个,测定,H平均拉新力、伸长率、剥离力和热合强度。然后按式(1)计算以上各检测项日的下降率，以%表示,精确到个位数。
被检测项目的下降率，%
A—-耐高温介质试验前被检测项目的平均值；B-—-经耐高温介质试验后被检测项目的平-均值,6,6.13穿刺强度
将直径为100mm的试片安装在样膜固定夹还上，然后用直径为1.0mm,球形项端半径为0.5mml的钢针，以（0士!）mm/mn的速按顶刘，读取钢针穿透或儿-的最人负测试片数个以上，收其算术均值。穿刺强度试验装置则图2。单位为范类
十学头
安装台
负裁传感器
连接头
穿刺针
样题固定坏
试验装置
6.6.14透光率和雾度
+ w6,
b)钢针固延装器
图 2 穿刺强度试验装置
透光率和雾度接B/T24.0一20心8的翘定进行。6.6.15表面电阻率
按G3/TJ410200G的规定进行。
6. 6. 16生指标
）样膜固延坏
6.6.16.1按G13/=5009.60的规定进行.其中甲米二胺的检测按（13/T 5009.119的规定进行。6.6.16.2感官指标测试左法:打开包装箱及内衬的包装膜,即时闻否有异嗔;取10 cn×10 cum的薄膜：-张,裁成条状,放入锥彪瓶中，冉灿人150 mI.的蒸馏水，盖上盖子密封,放人60 ℃的烘籍或水浴中，3Cmi后胶出光盖子，水气的气味.断垦否右味，6.6. 17溶剂残留量
6. 6. 17. 1 器
采用氧离子检测型气相色谱仪，KAONTKAca-
6.6. 17.2试验条件
GB/T 10004—2008
使同气作载气.根据待测溶剂的沸点以及仪器的分离效果设定柱温，一般控制在53℃~90℃，逆人检出口温度控制在90℃-~200℃6. 6. 17. 3 试验步骤
6.6.17.3.1标准溶剂样品的配制按生产实际使用溶剂的种类配制标雅溶剂样品为提高溶剂标难由线的精度，选用二中基中酰胺(DMF)作为稀释剂,制成混合标伴。用微升差射器分别取 G.5 μL、1 μL、2 μL、3 μL和 4 μL.样品,换算成各标准溶剂的质量。
6. 6. 17.3.2标准曲线的测定
将混合标样分别注人用延橡胶塞密封好的清洁干燥的约500IUl.三角瓶中，送人（80.2)℃干燥箱中放置3℃ rin后,用5 mL注射器坡 1 mL 瓶中气体,迅速注入色谱中测定，以其出峰面积分别与对应的样品质量绘出标准苗线：
带右顶空装置的仪器，参照以1条件对样品进行处理及进样，可根据顾空低的容量以及混合标样的浓适当选择混合标样的进样量，6.6.17.3.3待测样品的制备
裁取0.2m得测样品，并将样品迅速裁成10 rJm×30IMm的片，放人消活的在80℃条件下预热过的瓶中，迅速密封。送入（80十2)℃燥籍中放置30min。6.6.17.3.4样品的测试
用5mL注射器取1ml.瓶中气体，讯速注人色谱中测定。根据样品的出锋面积作标逛心线上查山对应喜：
考有顶空装骨的仪器，可按照顶空瓶的容量适当选择待测样品的面积，关参照以1条件对样品进行处理及迟样。
6. 6. 17. 4 结果计算
落剂残留接式(2)避行计算
式中：
裕剂残阐量，革位为靠克每方米（m/m）；—对应罩，单位为毫克（mg）
9试样面积,单位为平方米(m);
VI—进样量，单位为毫升(IuL)；Va
试样瓶实际体积，单位为靠升（mI.）：米类溶剂残留量小于 0. 01 rng/r2视为不捡出。6.6.18特定化学物质
铅、求、锅按G1/%212742C07规定进行。六价铬按GH/Z.2:2752007规定进行，多浪联苯(FBBs).多溴—苯醚(PRDEs)按 GB/Z 21276—2057规定进行.7检验规则
7.1组批
（2）
流品以批为单位进行检验，同一品种、向一规咯、同一工艺、同一原连续左产的产品为一批,最长连续生产时间不超过7l为：-批。膜的最大批母不超过500000m，袋的最大批量不超过1500000只。9
TTKAONTKAca-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
