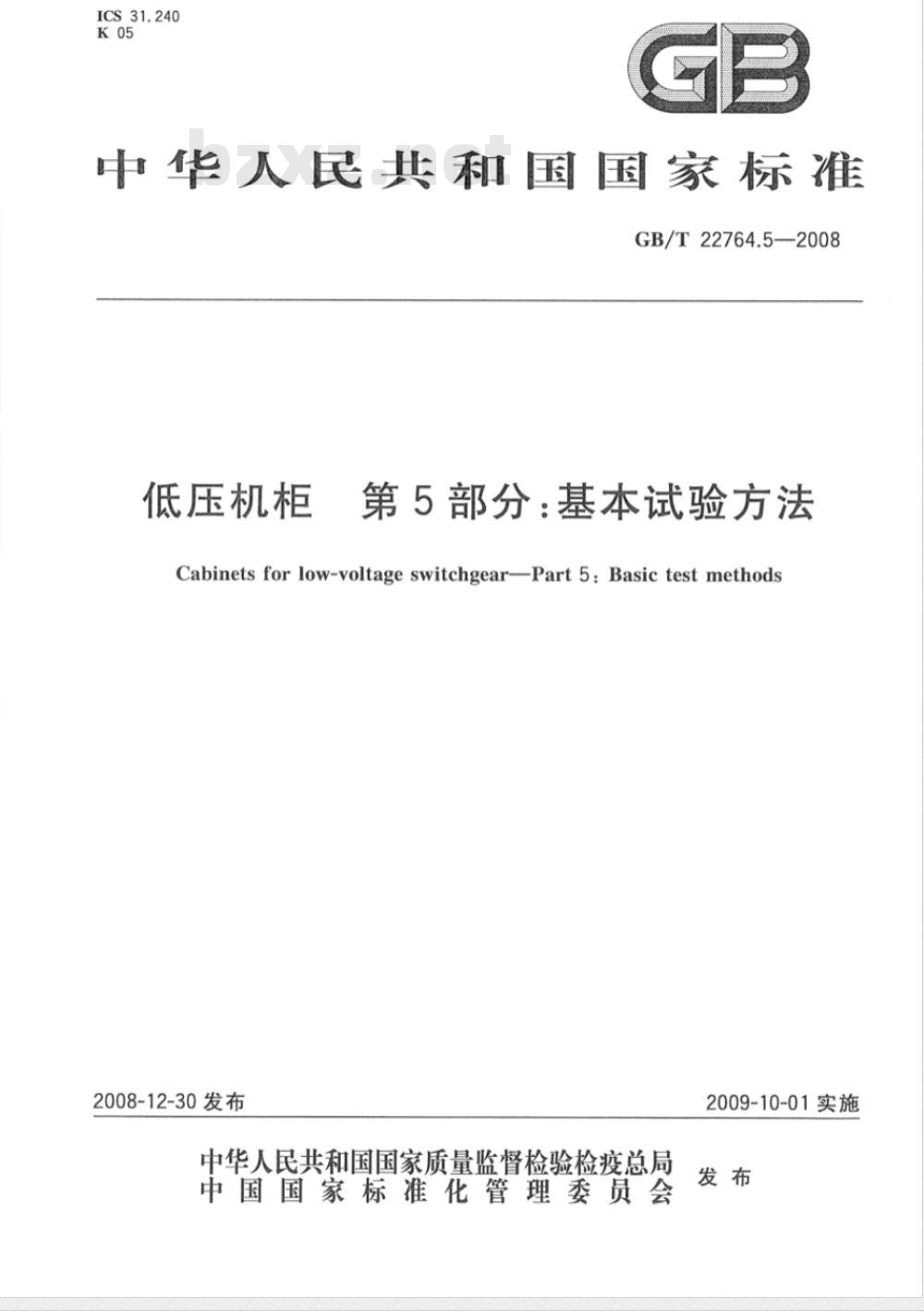

中华人民共和国国家标准
GB/T22764.5--2008
低压机柜
第5部分：基本试验方法
Cabinets for low-voltage switchgear-Part 5: Basic test methods2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施
GB/T22764《低压机柜》分为5个部分：第1部分：总规范；
第2部分：尺寸系列；
—一第3部分：环境与气候；
第4部分：电气安全要求；
-第5部分：基本试验方法。
本部分为GB/T22764的第5部分法。本部分应和其他部分一起使用。GB/T22764.5—2008
本部分由全国电工电子设备结构综合标准化技术委员会(SAC/TC34)提出并归口。本部分负责起草单位：万控集团有限公司、江苏天翔电气有限公司。本部分参加起草单位：武汉通源电气结构有限公司、张家港市天越电气有限公司、天津正本机柜有限公司、江苏天港箱柜有限公司、中国振宏电气有限公司、张家港市天翼电气成套结构件有限公司、慈溪奇国电器有限公司、温州市中意锁具电器有限公司。本部分主要起草人：高忠曦、钟杰。本部分参加起草人：宋宗翔、赵建明、申随章、汤志坚、吴存林、罗雪成、江国庆、潘正东。I
低压机柜
第5部分：基本试验方法
本部分规定了低压机柜的机械特性试验和保护电路的电的连续性试验方法。本部分适用于低压机柜。
规范性引用文件
GB/T22764.5—2008bzxZ.net
下列文件中的条款通过GB/T22764的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T22764.1-2008
GB/T22764.4—2008
机械特性试验
3.1样品制备
3.1.1载荷样品
低压机柜
低压机柜
第1部分：总规范
第4部分：电气安全要求

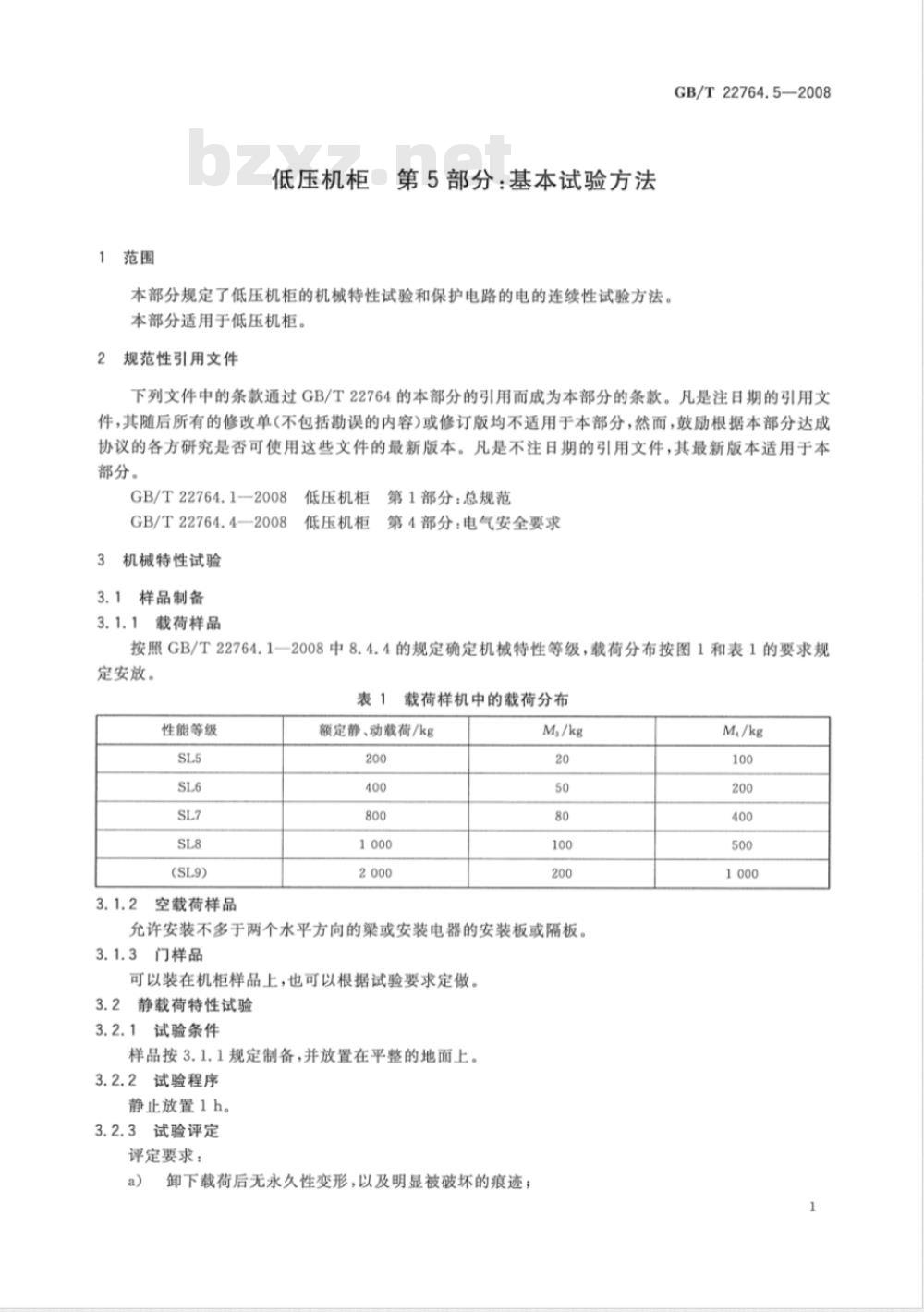

按照GB/T22764.1-2008中8.4.4的规定确定机械特性等级，载荷分布按图1和表1的要求规定安放。
性能等级
3.1.2空载荷样品
载荷样机中的载荷分布
额定静、动载荷/kg
允许安装不多于两个水平方向的梁或安装电器的安装板或隔板。3.1.3门样品
可以装在机柜样品上，也可以根据试验要求定做。3.2静载荷特性试验
3.2.1试验条件
样品按3.1.1规定制备，并放置在平整的地面上。3.2.2试验程序
静止放置1h。
3.2.3试验评定
评定要求：
卸下载荷后无永久性变形，以及明显被破坏的痕迹；Me/kg
GB/T22764.5-2008
符合GB/T22764.4—2008中4.1和5.4的规定e00
5个位置的
模拟载荷M
模拟载荷M4

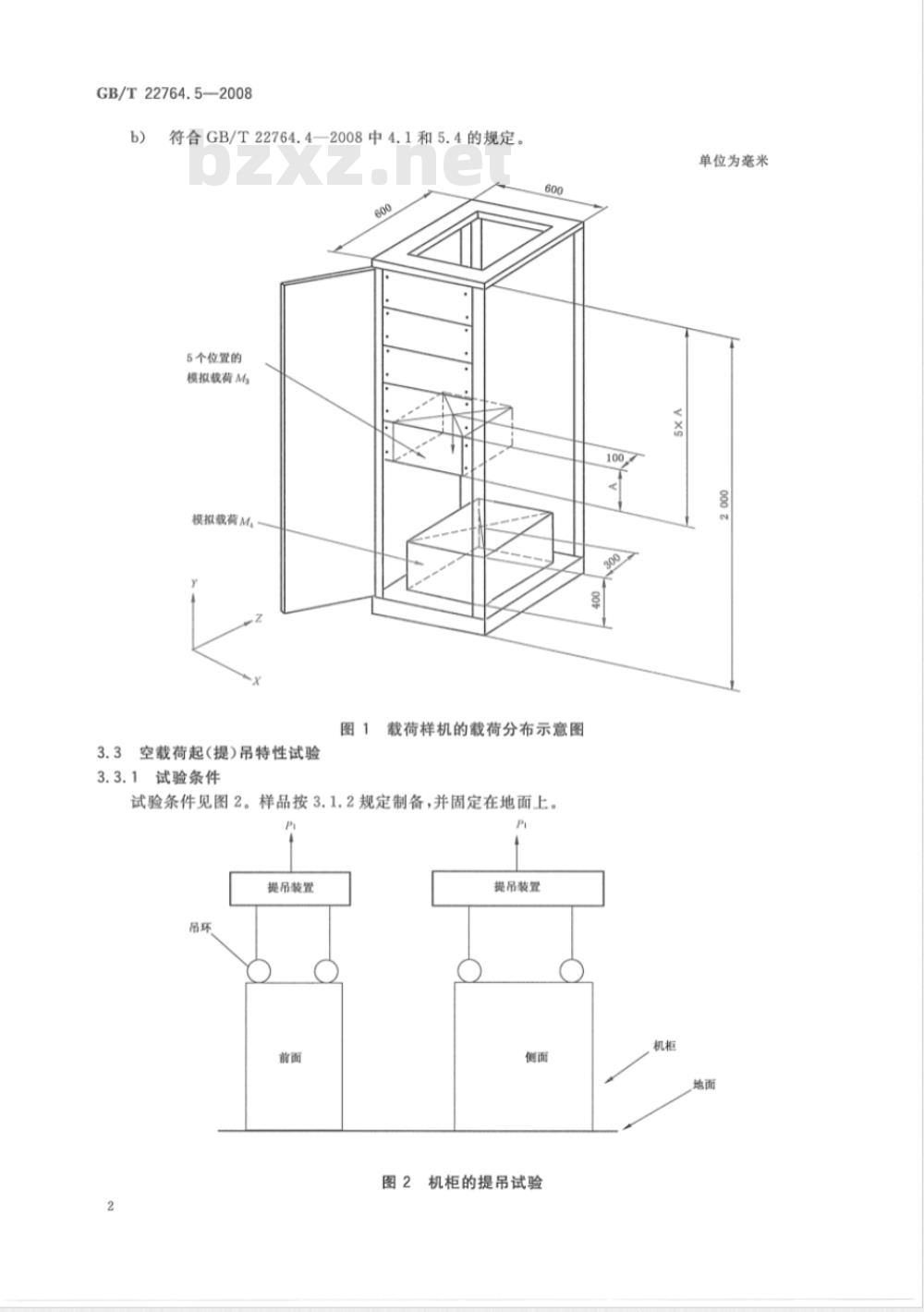

图1载荷样机的载荷分布示意图
3.3空载荷起（提）吊特性试验
3.3.1试验条件
试验条件见图2。样品按3.1.2规定制备，并固定在地面上。P
提吊装置
提吊装置
机柜的提吊试验
单位为毫米
2试验程序

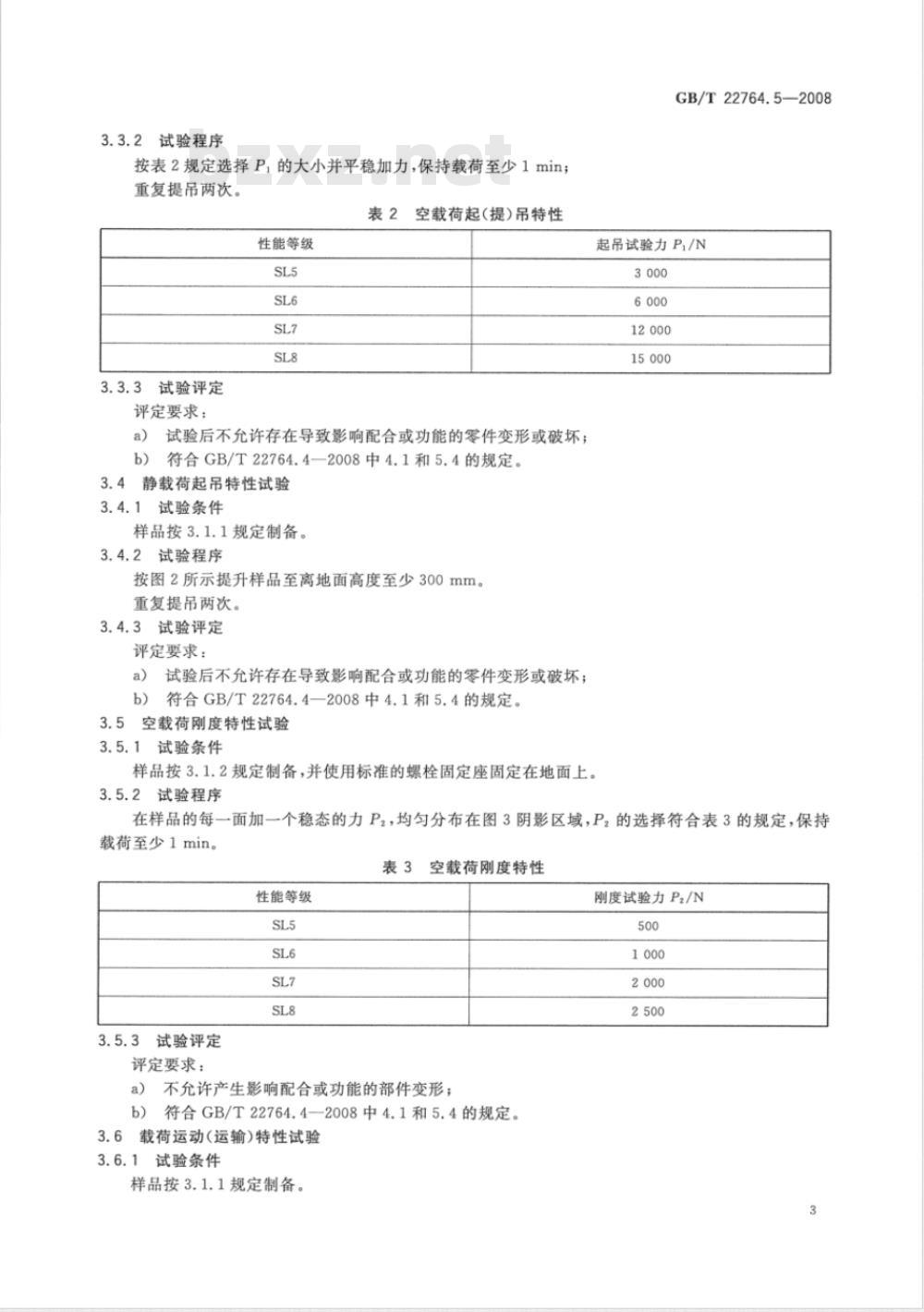

按表2规定选择P，的大小并平稳加力，保持载荷至少1min；重复提吊两次。
性能等级
3试验评定
评定要求：
空载荷起（提)吊特性
试验后不允许存在导致影响配合或功能的零件变形或破坏；a)
符合GB/T22764.4—2008中4.1和5.4的规定。b）
静载荷起吊特性试验
3.4.1试验条件
样品按3.1.1规定制备。
试验程序
按图2所示提升样品至离地面高度至少300mm。重复提吊两次。
3.4.3试验评定
评定要求：
试验后不允许存在导致影响配合或功能的零件变形或破坏；a）
符合GB/T22764.4—2008中4.1和5.4的规定。b）
5空载荷刚度特性试验
3.5.1试验条件
GB/T22764.5—2008
起吊试验力P/N
15 000
样品按3.1.2规定制备，并使用标准的螺栓固定座固定在地面上。2试验程序
在样品的每一面加一个稳态的力P2，均匀分布在图3阴影区域，P的选择符合表3的规定，保持载荷至少1min。
性能等级
3.5.3试验评定
评定要求：
空载荷刚度特性
刚度试验力Pz/N
不允许产生影响配合或功能的部件变形；符合GB/T22764.4—2008中4.1和5.4的规定。b）
3.6载荷运动（运输)特性试验
3.6.1试验条件
样品按3.1.1规定制备。
GB/T22764.5—2008
3.6.2试验程序
将样品从静止位置垂直向上提升(1士0.1)m高度，静止悬吊30min不做任何移动，然后放回静止位置，重复进行3次。
再将样品提升（1士0.1)m，并水平移动（10士0.5)m，然后放下。）用1min士5s的时间以均勾速度
进行这一动作，重复操作3次。
3试验评定
评定要求：
空载荷刚度特性试验
a）不允许产生影响配合或功能的部件变形；b）符合GB/T22764.4—2008中4.1和5.4的规定。3.7门开启特性试验
3.7.1试验条件
样品按3.1.3规定制备。
3.7.2试验程序
开启门至大于90°，重复3次。
3.7.3试验评定
评定要求：
a）不允许产生影响配合或功能的部件变形；符合GB/T22764.4—2008中4.1和5.4的规定b）
3门载荷特性试验
3.8.1试验条件
样品按3.1.3规定制备，载荷重量及配置由送试样品的说明规定。3.8.2试验程序
开启门至大于90°，重复3次。
3.8.3试验评定
评定要求：
a）不允许产生影响配合或功能的部件变形；b）符合GB/T22764.4—2008中4.1和5.4的规定。保护电路的电的连续性试验
加力侧（推/拉）
用至少能提供10A(a.c.或d.c.）电流的电阻测量仪或电路进行验证。在每个裸露导电部件和接地4
GB/T22764.52008
端点之间通以电流，测量它们之间的电压降。用电流和电压降计算出的电阻值应符合GB/T22764.4—2008中5.4的规定。注：如果有疑问，再进行试验直至确认测量符合一致性要求。5
GB/T22764.5-2008
