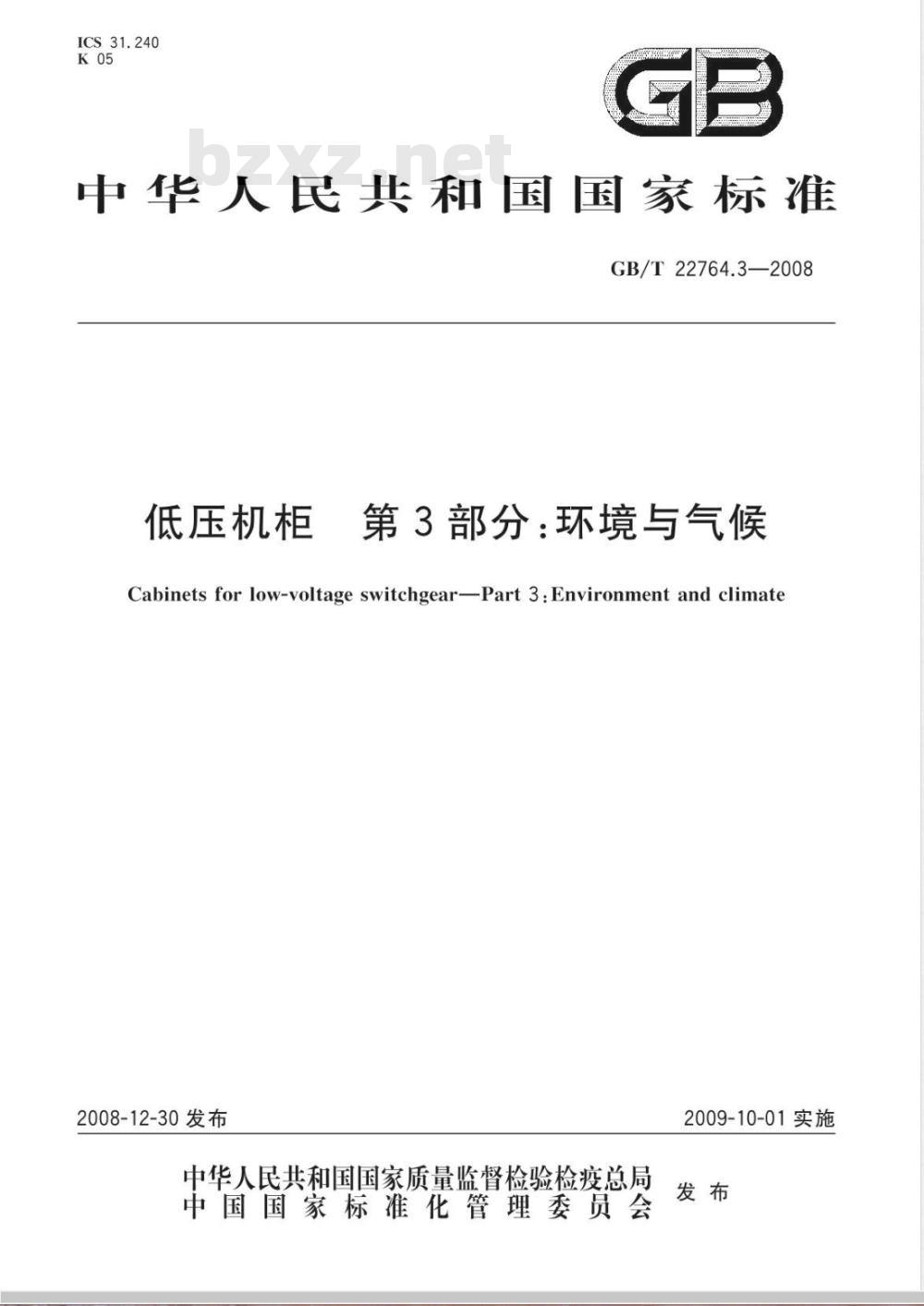

【国家标准(GB)】 低压机柜 第3部分：环境与气候

ICS31.240
中华人民共和国国家标准
GB/T22764.3—2008
低压机柜
第3部分：环境与气候
Cabinets for low-voltage switchgear-Part 3:Environment and climate2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施免费标准下载网bzxz

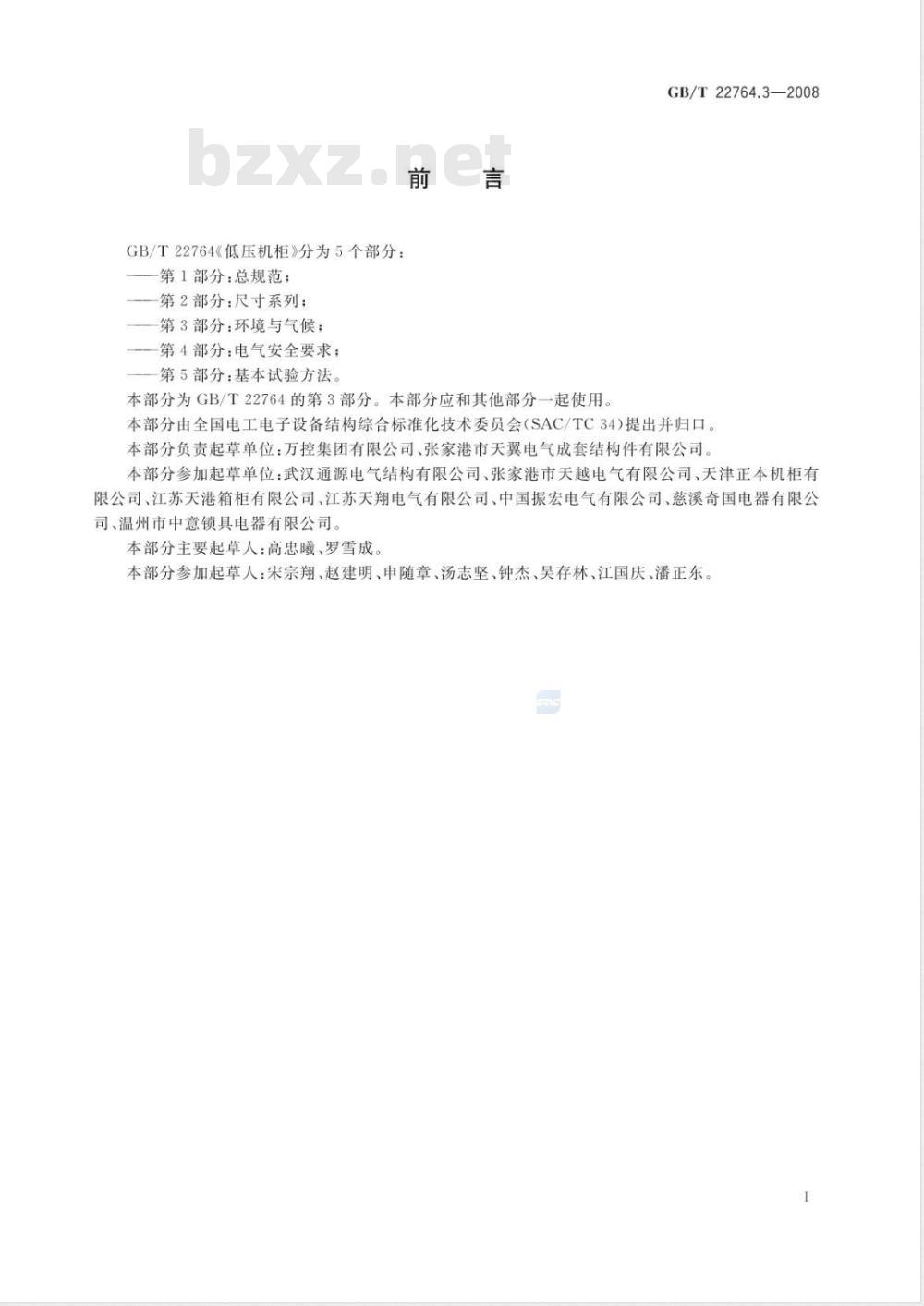

GB/T22764《低压机柜》分为5个部分：第1部分：总规范；
第2部分：尺寸系列；
—第3部分：环境与气候；
第4部分：电气安全要求；
一第5部分：基本试验方法。
本部分为GB/T22764的第3部分。本部分应和其他部分一起使用。GB/T22764.3—2008
本部分由全国电工电子设备结构综合标准化技术委员会（SAC/TC34)提出并归口。本部分负责起草单位：万控集团有限公司、张家港市天翼电气成套结构件有限公司。本部分参加起草单位：武汉通源电气结构有限公司、张家港市天越电气有限公司、天津正本机柜有限公司、江苏天港箱柜有限公司、江苏天翔电气有限公司、中国振宏电气有限公司、慈溪奇国电器有限公司、温州市中意锁具电器有限公司。本部分主要起草人：高忠曦、罗雪成。本部分参加起草人：宋宗翔、赵建明、申随章、汤志坚、钟杰、吴存林、江国庆、潘正东。1

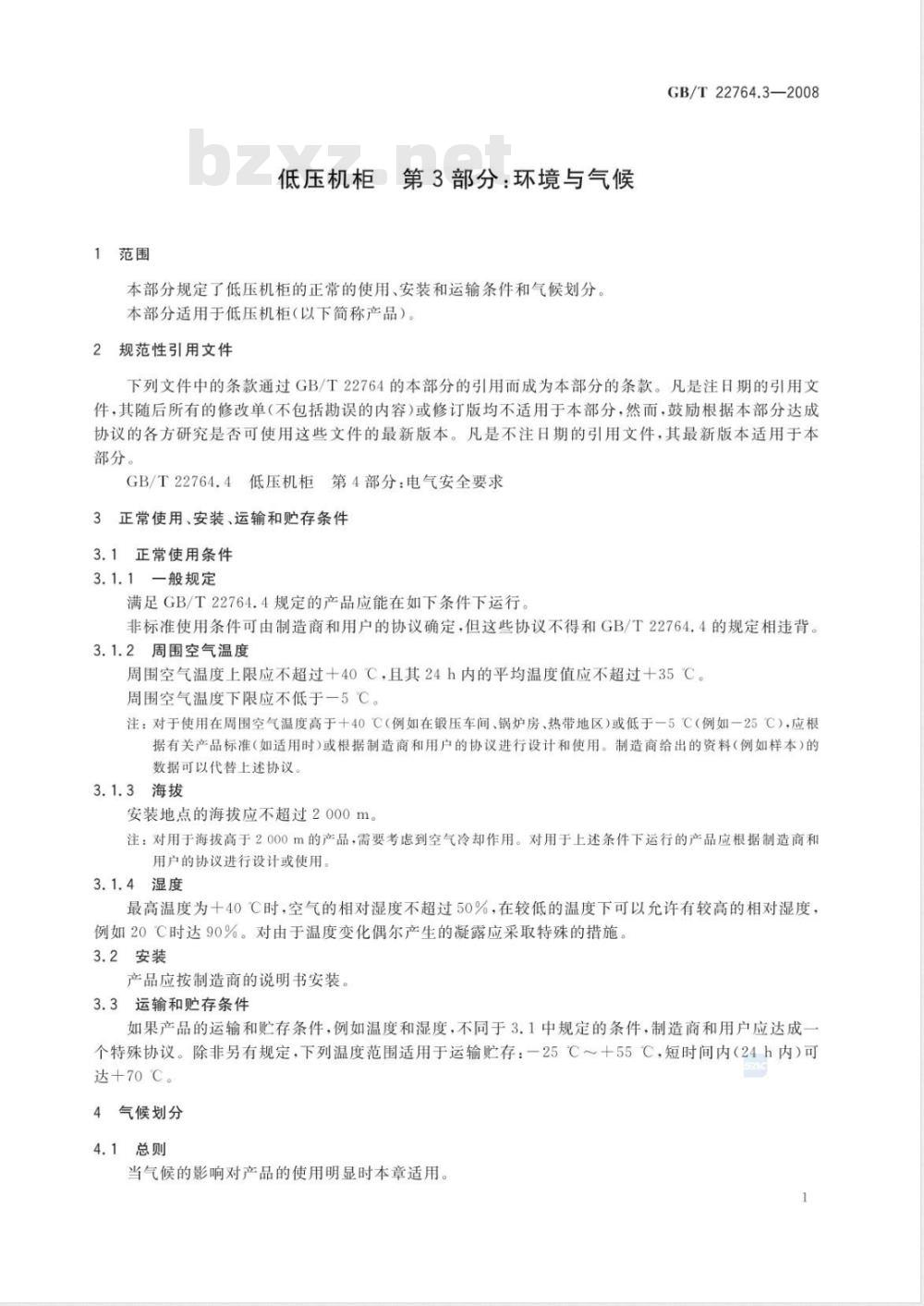

1范围
低压机柜
第3部分：环境与气候
本部分规定了低压机柜的正常的使用、安装和运输条件和气候划分。本部分适用于低压机柜（以下简称产品）。2规范性引用文件
GB/T22764.3—2008
下列文件中的条款通过GB/T22764的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T22764.4低压机柜第4部分：电气安全要求3正常使用、安装、运输和贮存条件3.1正常使用条件
3.1.1一般规定
满足GB/T22764.4规定的产品应能在如下条件下运行。非标准使用条件可由制造商和用户的协议确定，但这些协议不得和GB/T22764，4的规定相违背。3.1.2周围空气温度
周围空气温度上限应不超过十40℃，且其24h内的平均温度值应不超过十35℃。周围空气温度下限应不低于一5℃。注：对于使用在周围空气温度高于十40℃（例如在锻压车间、锅炉房、热带地区）或低于一5℃（例如一25℃），应根据有关产品标准（如适用时）或根据制造商和用户的协议进行设计和使用。制造商给出的资料（例如样本）的数据可以代替上述协议。
3.1.3海拔
安装地点的海拔应不超过2000m。注：对用于海拔高于2000m的产品，需要考虑到空气冷却作用。对用于上述条件下运行的产品应根据制造商和用户的协议进行设计或使用
3.1.4湿度
最高温度为十40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。3.2安装
产品应按制造商的说明书安装
3.3运输和贮存条件
如果产品的运输和贮存条件，例如温度和湿度，不同于3.1中规定的条件，制造商和用户应达成个特殊协议。除非另有规定，下列温度范围适用于运输贮存：一25℃～十55℃，短时间内（24h内）可达十70℃。
4气候划分
4.1总则
当气候的影响对产品的使用明显时本章适用。GB/T22764.3—2008
对气候试验的目的是保证产品能经受正常工作时的特定环境，而不降低质量或产生危险。4.2
2低温、高温和湿热（循环）
推荐的低温、高温和湿热（循环)严酷等级见表1。表1低温、高温和湿热（循环)严酷等级等级
应用场所
温度一10℃～十55℃，相对湿度20%～80%，无凝露的无特别影响的封闭空间（如办公室、实验室）温度一25℃～十70℃，相对湿度20%～80%，无凝露的有气候影响的封闭空间（如生产厂房）4.3
工业大气
推荐的工业大气性能等级见表2。表2
工业大气性能等级
5检验
内容描述
有害物中等浓度，化学物排放量低的一般工业场所（如封闭场所)，有害物浓度为：SO2：平均浓度0.1cm/m，最大浓度0.5cm/m有害物高浓度，化学物排放量相当高（如化工生产车间），有害物浓度为：SO2：平均浓度5cm/m，最大浓度15cm/mH，S：平均浓度10cm/m，最大浓度50cm/m有害物高浓度加海洋性气候影响（如海上化学加工和钻井），有害物浓度为：SOz：平均浓度5cm2/m2，最大浓度15cm2/mH.S：平均浓度10cm/m，最大浓度50cm/m本部分规定的内容均由制造商和用户协议。如果制造商不标志低温、高温和湿热（循环）等级和工业大气性能等级，则不必进行检验。2
GB/T 22764.3-2008
人民共和国
国家标准
第3部分：环境与气候
低压机柜
GB/T22764.3—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数5千字
2009年4月第一版
2009年4月第一次印刷
书号：155066：1-36267
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
