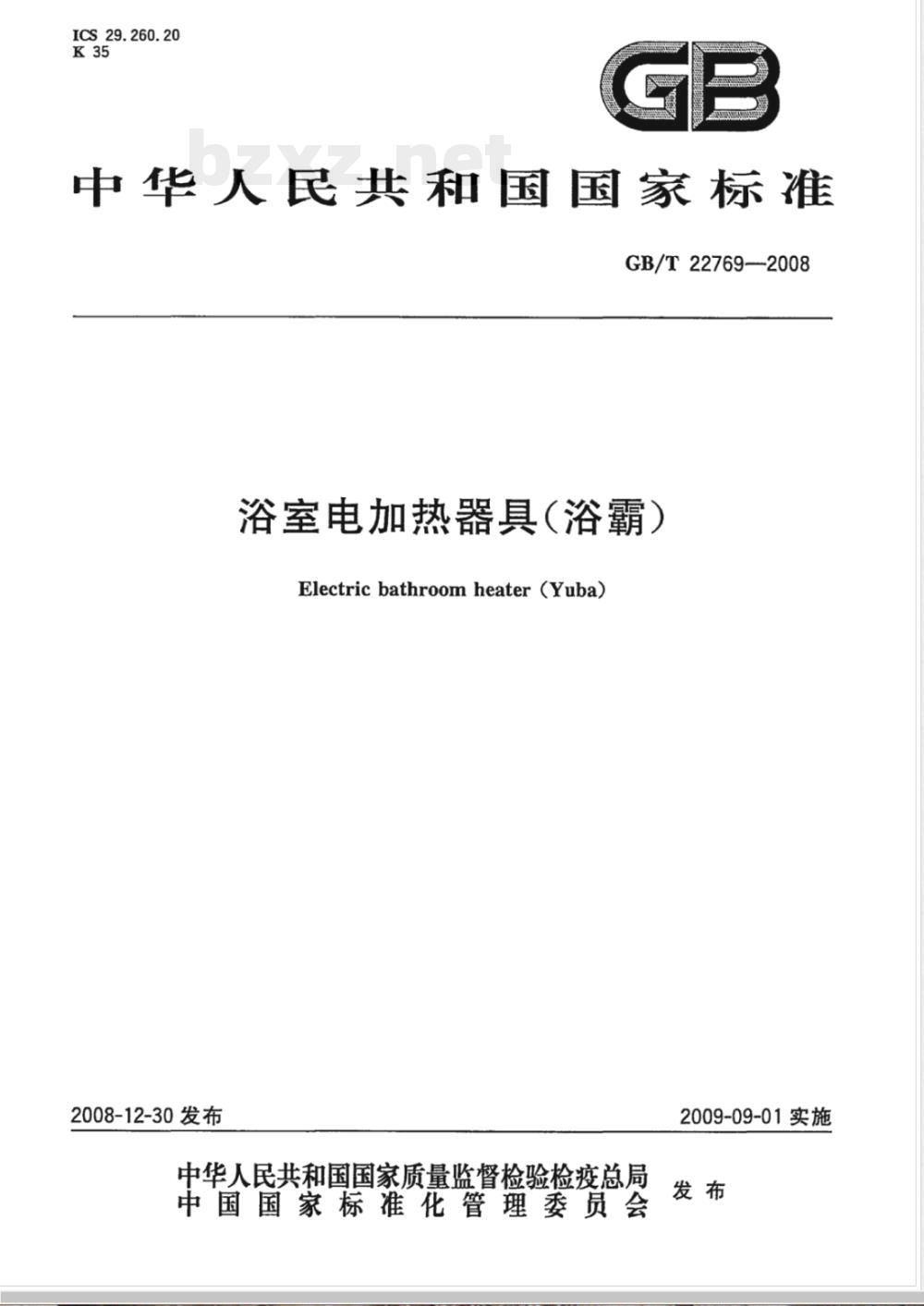

【国家标准(GB)】 浴室电加热器具(浴霸)

ICS29.260.20
中华人民共和国国家标准
GB/T22769-2008
浴室电加热器具（浴霸）
Electricbathroomheater(Yuba)2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

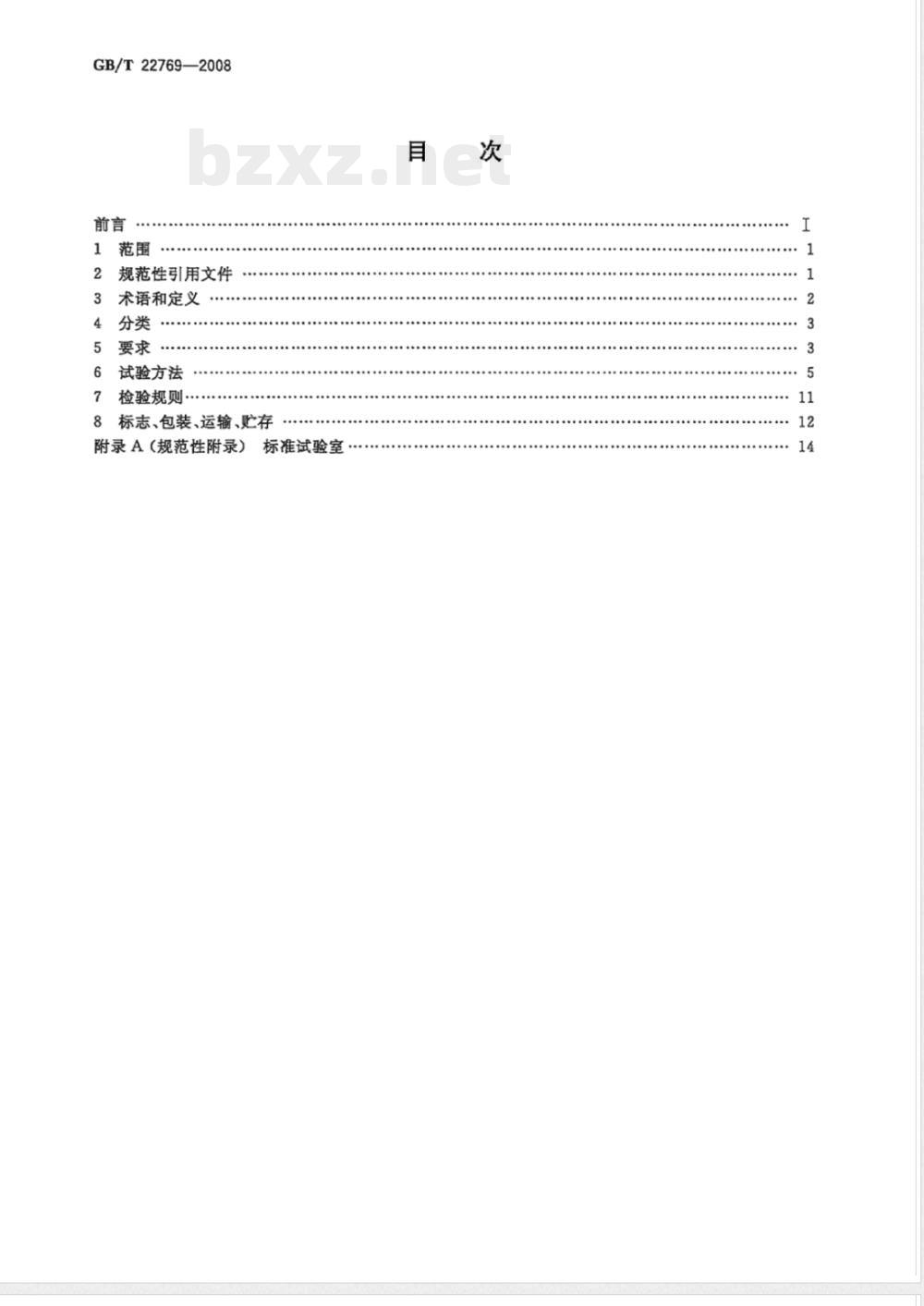

GB/T22769—2008
规范性引用文件
术语和定义
试验方法
检验规则
标志、包装、运输、贮存
附录A（规范性附录）
标准试验室

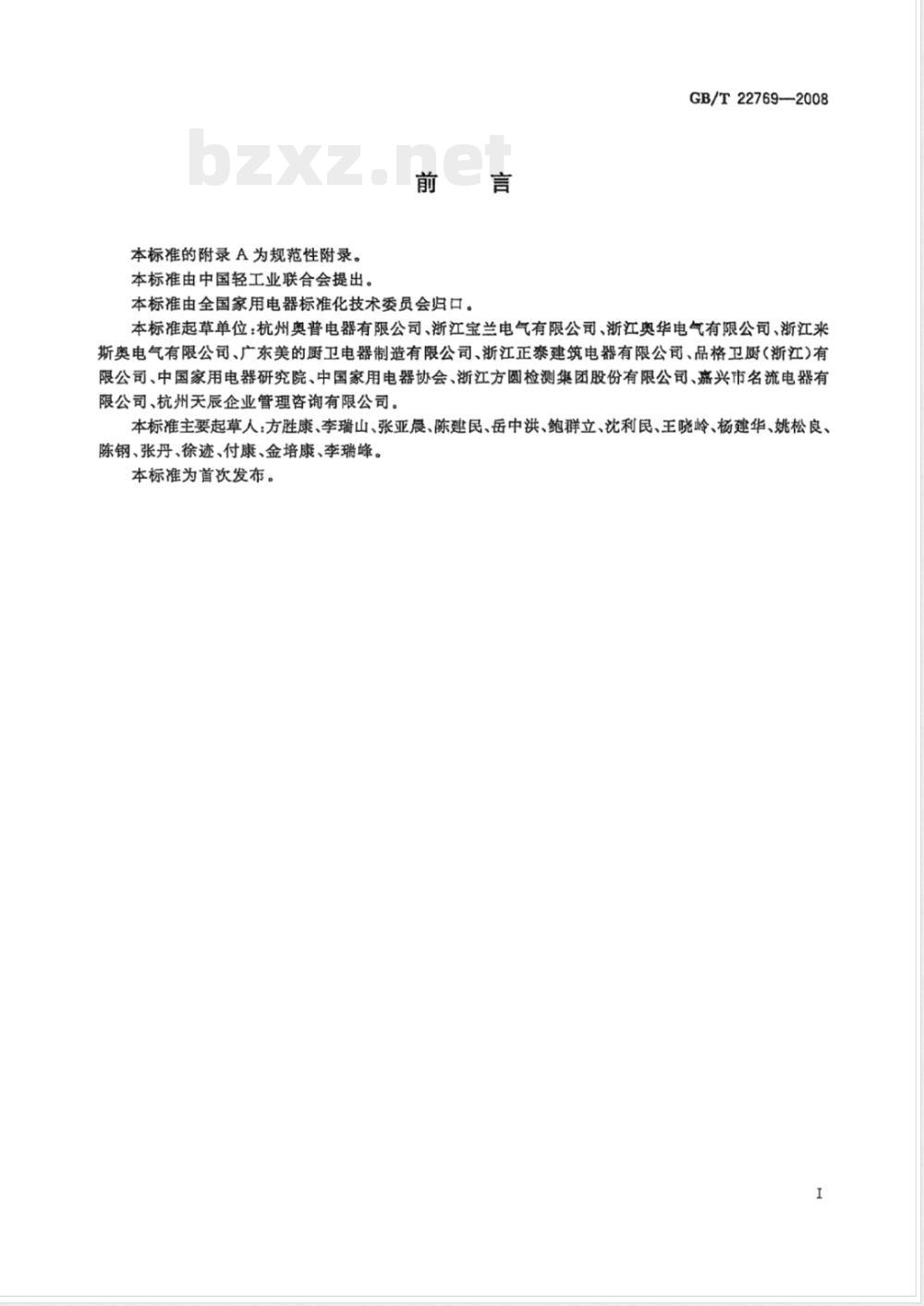

本标准的附录A为规范性附录。
本标准由中国轻工业联合会提出。前言
本标推由全国家用电器标准化技术委员会归口。GB/T22769—2008
本标准起草单位：杭州奥普电器有限公司、浙江宝兰电气有限公司、浙江奥华电气有限公司、浙江来斯奥电气有限公司、广东美的厨卫电器制造有限公司、浙江正泰建筑电器有限公司、品格卫厨（浙江）有限公司、中国家用电器研究院、中国家用电器协会、浙江方圆检测集团股份有限公司、嘉兴市名流电器有限公司、杭州关辰企业管理询有限公司。本标准主要起草人：方胜康、李瑞山、张亚晨、陈建民、岳中洪、鲍群立、沈利民、王晓岭、杨建华、姚松良、陈钢、张丹、徐迹、付康、金培康、李瑞峰。本标准为首次发布。
1范围
浴室电加热器具（浴霸）
GB/T22769—2008
本标准规定了浴室电加热器的术语和定义分类、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用手固定安装在浴室使用的非储热式室内加热器。单相器具的额定电压不超过250V：其他器具的额定电压不超过480V，注：属于本标准范图的器具事例为：一天花板安装的辐射式浴室电加热器：一天花板安装的风扇式浴室电加热器；一一关花板安装的辐射、风扇复合式浴室电加热器：墙壁安装的辐射式浴室电加热器：墙壁安装的风扇式浴室电加热器；一墙壁安装的辐射、风扇复合式浴室电加热器。本标不适用手那些既能在房间使用、文能在浴室重使用的使换式室内加热器，比如电热油行：对于自然对流式浴室电加热器、以薄层柔性加热元件为热源的浴室电加热器、以低温大面积辅射加热元件为热源的浴室电加热器，其相关要求及试验方法正在考患中。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡恶注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本标谁，然而，鼓励根据本标准达成权的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.17—2008电工电子产品基本环境试验规程试验Ka：盐雾试验方法（IEC60068-2-111981,IDT）
GB/T2828.12003计数抽样检验程序第1部分：按接收质盘限（AQL)检紧的逐批检验抽样计划（ISO2859-1：1999IDT)
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4214.1-2000
声学家用电器及类似用途器具噪声测试方法第1部分，通用要求(eqvIEC60704.1.1997)
GB4706.1—2005
家用和类似用途电器的安全第1分：通用要求（IEC60335-1：2004（Ed4.1)，GB4706.23家用和类似用途电器的安全室内加热器的特殊要求（GB4706.23-2007，IEC60335-2-30,2004(Ed4.1),IDT)GB4706.27家用和类似用途电器的安全风扇的特殊要求（GB4706.27—2008，IEC60335-2-80：2004(Ed2.1),IDT)
GB/T4857.5—1992
包装运输包装件跌落试验方法（cqvISO2248，1985）GB/T4857.7一2005包装运输包装件基本试验第7部分：正弦定频振动试验方法GB/T5089-2008
交流电风扇电动机通用技术条件GB/T7287红外辐射加热器试验方法GB/T10681一2004家用和类似场合普通照明用钨丝灯性能要求GB/T14806—2003家用和类似用途的交流换气扇及其调速器1
GB/T22769—2008
GB/T15470—2002家用直接作用式房间电加热器性能测试方法（IEC60675：1994，IDT）QB/T2057—2006红外线灯泡
JB/T2379—1993金属管状电热元件3术语和定义
GB4706.23、GB4706.27中的术语和定义适用于本标准，并增加下列术语和定义。3.1
electricbathroomheater
浴室电加热器
浴霸Yuba
固定安装在浴室使用的非储热式室内电加热器，简称浴。因为它经常还兼具换气、照明等功能，所以也被称为浴室多功能取暖器3.2
辑射源radiation sgan
主要以辐射方式传您
红外线灯泡iniAe
能的电热龙件
主要以红外摇身动传递热能的灯状电热元件。3.4
eoation panel
辐射源平面
由若干基本典要在同一平面的红外线灯泡（或环形辐射源）的外切圆或能包络整些红外线灯泡(或环形辐射源)的照直径的圆构成的平面。对于非红外线灯泡和非环形辐射源，则以它们的外接圆或能包络这些辐射源的最小直径的圆构成的平面。
如果只有一只红外线灯泡（或十个环形辐射源），则辐射源平面就是红外线灯泡（或环形辐射源）最大直径的外圆构成龄早面
辐射源平面中心
entral axis of radiationpanel通过辐射源平面中心直于辐射源平面的真3.6
辐射距离radiation aist
从辐射源最凸点处沿辐源心轴向外方向测得的距离。若多个辐射源最凸点处不在厕
一个平面上，则以辐射方向上向外最远端的最凸点处为准。辐射湿升temperatureincreasebyradiation在某辐射距离垂直于中心轴距离的平面上测得的温升。3.8
强制对流温升temperatureincreasebyforcedconvection在某个待定空间里，通过强制对流的方式传导热量而产生的温升。3.9
出风口平面planeofopeningforheatflow对于风扇式器具，由若干基本上在同一平面的出风口外切圆或能包括这些出风口的具有最小直径的圆构成的平面。如果只有一个出风口，则出风口平面就是该出风口外接圆或能包括该出风口的具有最小直径的圆构成的平面。
出风口平面中心轴
由central axisof openingforheatflow通过出风口平面中心且垂直于出风口平面的直线。4分类
4.1根据传热方式分类
-辐射式
主要以辐射方式传热的浴室电加热器。其热源有：红外线灯泡或类似特性组件：
碳纤维管、石英管、卤索管或类似特性组件；电热丝或类似特性组件：
等等。
一风扇式
依赖强制通风对流方式传热的的浴室电加热器。复合式
兼有辐射及其他传热方式的浴室电加热器。4.2根据安装方式分类
—天花板安装；
墙壁安装.
4.3根据功能分类
—单取吸功能；
一多功能，如：
取暖与通风组合；
取暖、通风与照明组合；
5要求
GB/T22769-—2008
器具应符合GB4706.1、GB4706.23和本标准的规定，并按经规定程序批准的图样及文件进行生产。
5.1结构要求
5.1.1器具的紧固件及其他零部件应符合有关的标准的规定，其易损件应便于更换。5.1.2器具上的钢铁制件（不锈钢除外），表面应进行防锈蚀处理，例如采用电镀、涂漆、抛瓷或其他有效的防锈蚀处理。表面应光滑细密、色泽均匀、不得有剥落、露底、针孔、鼓泡、明显的花斑和划伤等缺陷。经过耐腐蚀试验后其表面、边缘及棱角部位不应出现直径1mm以上的锈蚀点。5.1.3器具上的涂漆件或涂塑件的涂饰层应附力强，结合牢固，不应有明显的气泡、流痕、涂、底漆外露、皱纹、裂痕等现象。
5.1.4器具上的塑料件表面应平整光滑、色泽均匀，不得有裂纹、气泡等缺陷。5.2辐射源的抗冷水冲击
在正常使用时有可能溅到水的器具的辐射源，在额定电压下工作20min后，应能经受温度为（5士1）C的冷水的冲击，无爆裂或其他损坏。5.3安全使用年限
制造厂应明示产品的安全使用年限。器具的安全使用年限至少为6年，3
GB/T22769—2008
5.4热性能要求
5.4.1辐射式器具热性能要求
5.4.1.1辐射温升
器具在辐射距离为500mm的平面上的最高辐射温升应不大于85K，对于采用红外线灯泡或类似特性组件作为热源的辐射式器具，在辐射距离为700mm的平面上的平均辐射温升应不小于表1的规定值Tm表1
功率段P
其中A.P≤400W,B：400
P500WC500WP≤600WD.600WJ:1100W对于采用其他热源的输式器具在辐射距高为700mm的早面上的平均辅射温升应不小于表2的规定值Tmla。
功率段P
其中AP90
wB.600F:1000WKP
J.P>1 500 W.
5.4.1.2辐射升温时间
对于辐射式器具网辐射距离为700mm的平面上达到70%的平均辐射温升所需的辐射升温时间应不大于？min，
5.4.2风扇式器具热性能要求
5.4.2.1强制对流温
对于风扇式器具工到热稳态时，平均强制对流温升应不小于表3的规定值/表3
功率段P
其中A:P≤1200WB:1200W2400W.
5.4.2.2升温时间
对于风扇式器具，达到70%的平均强制对流温升值所需的时间应不大于10min。5.4.3复合式器具热性能要求
对于辐射、对流功能可以独立工作的复合式器具，其热性能应分别符合插射式器具和风扇式器具热性能要求。
对于辐射、对流功能不可以独立工作的复合式器具，其热性能应符合辐射式器具或风扇式器具热性能要求。
5.5热过载
器具应能承受30次循环热过载试验，而不发生损坏。5.6抗老化
GB/T22769—2008
器具经抗老化试验后，产品应能正常工作，热性能温升值应不低于初始值的80%。5.7低电压启动
对于带电机的器具，在85%额定电压下，电机应能正带启动。5.8排风量
对于具有换气功能的器具，在静压为零时对应的排风量应不低于1.6m/min；其实际排风量不应低于铭牌所标的标称风量的95%。5.9噪声
对于具有换气功能的器具，在正常工作时，其声功率级噪声值应不大于69dB(A计权）。5.10跌落
器具在经受标准规定的跌落试验后，对产品进行通电检测，产品的各项功能应工作正常。5.11振动
器具在经受标规定的振动试验后，应达到以下要求：a）包装箱的结构应无明显破损和变形，箱内固定物无明显位移，b）产品表面及零部件不应有机械损伤；c）对产品进行通电检测，产品的各项功能应工作正常。6试验方法
6.1试验的一般条件
a）除另规定外，型式试验应在环境温度为（20士5）C，其相对湿度为60%～70%，无外界气流影响，无强烈阳光和其他热幅射作用的室内进行。b）试验用交流电压为正弦波，电压及频率波动范围不得超过额定值的士1%。c）器具应按制造厂说明书要求安装完毕后进行试验。6.2试验用仪表
a）电工仪表的精度，用于型式试验时应不低于0.5级，用于例行试验时应不低于1.0级。b）测温仪表，其精度应不低于0.5℃。c）计时仪表，其精度应不低于0.1s。6.3试验方法
6.3.1结构检查
通过视检，必要时通过手动试验确定其是否合格。部件的耐腐蚀能力按GB/T2423.17规定的24h盐雾试验，6.3.2发热元件试验
6.3.2.1抗冷水冲击试验
在正常使用时有可能溅到水的器具的辐射元件，在额定电压下工作20min后，将（5士1）℃的募状水均勾喷撒到辐射元件的表面上。6.3.2.2抗机械冲击试验
对于器具裸露的辐射元件，使用弹资冲击器对辐射元件的中心位置，比如红外线灯泡玻亮的正中间，进行打击，打击三次，打击能量为（0.5士0.04)J。6.3.3安全使用年限验证
验证方法正在制定中。
GB/T22769—-2008
6.3.4热性能试验
6.3.4.1辐射式器具热性能试验
6.3.4.1.1辐射温升测量
在附录A规定的标准试验室内进行。冷冻室温度（16士2）℃，试验室初始温度（16士2）℃，相对湿度为60%~70%。
将器具按照使用说明书的要求正常安装。将长1.2m、宽1.2m、厚约20mm的涂有无光黑漆的胶合板垂直于辐射中心轴对称地固定在测试台上，并以500mm的距离面对器具，用固定在直径为15mm、厚为1mm的涂黑小铜盘背面，直径不超过0.3mm的细丝热电偶测量温度。此铜盘的正面嵌装得与胶合板表面齐平，热电偶应放置得能测出每个表面的最高温度。小铜盘宜用胶粘合。
按照图1所示，将九个热电偶按要求分布在测试板上，测试圆半径为300mm，其圆心为器具的辐射中心轴与胶合板的相交点。在胶合板上的测试圆周上均匀设置四个热电偶，在半径为150mm的同心圆圆周上再均匀设置四个热电偶，并使其与外圆周上的热电偶呈交错装（如图所示）。热电偶应尽量多地设置在单个辐射的辐射中心轴与胶合板相交的点上，以便能测出每个表面的最高温升：将一个热电偶放置在测试圆圆心上。
测试用胶合板
热电偶×9
测试遇用
r,-150mm
=300mm
图1辐射式器具热性能测试热电偶分布图当稳态确定时测量温度。单点温升可通过板上热电偶的稳态温度和该热电偶的初始温度之差进行计算。上述九点温升最高值即为该器具在该辐射距离上的最高辐射温升。化整到最近似的1K。注：在15min内，温升相差不超过2K，则可认为已达到稳态。使标准试验室内的温度回复为初始温度（16士2）℃，将胶合板面对器具的距离由500mm调整为700mm，重复上述试验测试。
当稳态确定时测量温度。单点温升可通过板上热电偶的稳态温度和该热电偶的初始温度之差进行计算。
选取单点温升值由高到低排列的第二、第三、第四、第五共四点，将该四点温升求算术平均值，则该温升算术平均值即为该辐射距离上的平均辐射温升。化整到最近似的1K，对试样进行通电加热的同时，用温度测量记录仪测量并记录从室温升至温度稳定状态的升温曲线，如图2所票。
70%T+T。
升湿时间
图2升温曲线
图3、图4分别是辑射式天花板安装式器具和墙壁安装式器具的测试示意图。6.3.4.1.2辐射升温时间测量
GB/T22769—2008
根据6.2.3.1.1辐射距离为700mm时的记录曲线，选择次高点温度曲线，取温度从室温T。升至(70%辆射温升+T。）时所需的时间作为升温时间，如图4所示。被测器具
标准试验效
轻射源平面中心辅
测试胶合板
热电码×9
乙辐射激平面与测试用胶合板
平面沿中心输之间的距离
图3辐射式天花板安装式器具热性能测试示意图7
GB/T22769—2008
披测器具
标准试验室
辐射源乎面中心轴
测试胶合板
热电两×9
乙：辐射源平面与测试用胶合板平面沿中心轴之闯的距高
图4辐射式墙壁安装式器具热性能测试示意图6.3.4.2风扇式器具热性能试验
6.3.4.2.1强制对流温升测量
在附录A规定的标准试验室内进行。冷冻室温度（16士2）℃，试验室初始温度（16士2）℃，相对湿度为60%~70%。
将器具按照使用说明书的要求正常安装。用长1.2m、宽1.2m、厚约20mm的涂有无光黑漆的胶合板作为测试用板。用固定在直径为15mm、厚为1mm的涂黑小铜盘背面，直径不超过0.3mm的细丝热电偶进行测量。此铜盘的正面嵌装得与胶合板表面齐平，热电偶应放置得能测出每个表面的最高温升。按照图5所示，以胶合板的几何中心为圆心，在胶合板上绘制一个直径为600mm的题，在该周上均匀设置四个热电偶，余下二个热电偶放置在圆心上。测试用胶合板
热电码×5
测试医府
图5对流式器具热性能测试热电偶分布图GB/T22769—2008
如图6所示。将胶合板垂直放置在试验室中，胶合板中心离地1100mm。调整胶合板位量，使胶合板所在平面和器具出风口平面中心轴相平行，并使该中心轴到胶合板的垂直距离为500mm。注意：应尽量避免让热风直接吹到测试板上，对于使用过程中可按照需要改变出风方向的器具，试验前应适当调整摆页位置并将其定位，避免让热风直接吹到测试板上。对于使用过程中必须与加热功能一起工作的摆页机构，则不加限制。当稳态确定时测量温度。单点温升可通过板上热电假的稳态温度和该热电的初始温度之差进行计算。上述5点温升的算术平均值即为强制对流温升。化整到最近似的1K。对试样进行通电加热的同时，用温度测量记录仪测量并记录从室温升至温度稳定状态的升温曲线，如图3所示。记录在稳态确定时的测量温度，6.3.4.2.2对流升温时间测量
根据6.2.3.2.1的记录线，选拯次高点温度曲线，取温度从室温。升至（70%辅射温升十T。）时所带的时间作为升温时间，妞所示。6.3.4.3复合式器具热性能试验
对于辐射、对流功能再以独立工作的复合式器具分别开启辆射和对流功脂，分别按照辆射式器具和风扇式器具热性能试验要求进行。对于辐射、对瓶能不可以独立工作的复合式器具，开启加热功能，分熟按照幅射式器具和风扇式器具热性能试验要求各进行一次试验。测真@
敏测摄久?
热电调×5
被测器具?
测试胶合板
a）正视图
标准试验室
被润带入?
图6风扇式器具热性能测试示意图疯口平
插中心驰
技测器具①
标准试验究
胶合板
被测器儿?
b)侧视图
