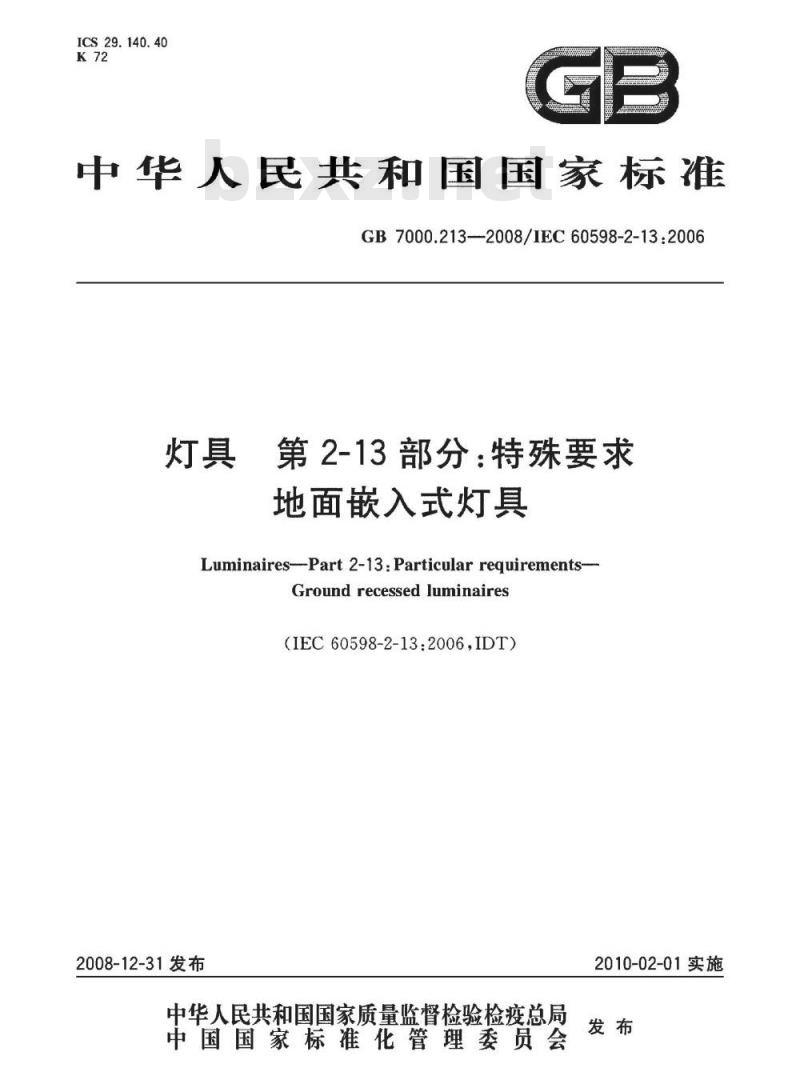

【国家标准(GB)】 灯具 第2-13部分：特殊要求 地面嵌入式灯具

ICS29.140.40
中华人民共和国国家标准
GB7000.2132008/1EC60598-2-13:2006灯具
第2-13部分：特殊要求
地面嵌入式灯具
Luminaires---Part 2-13:Particular requirements-Groundrecessedluminaires
（IEC60598-2-13:2006,IDT）
2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施

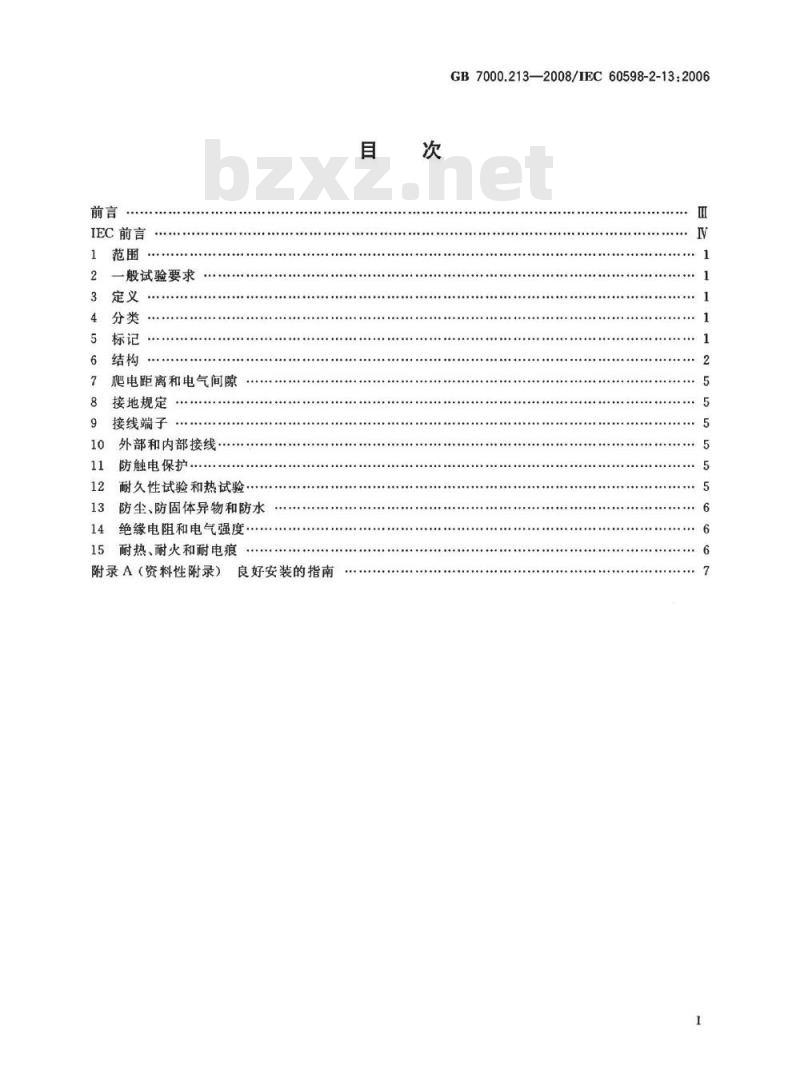

IEC前言
一般试验要求
爬电距离和电气间隙
接地规定
接线端子
10外部和内部接线
防触电保护.
耐久性试验和热试验
防尘、防固体异物和防水
绝缘电阻和电气强度：
耐热、耐火和耐电痕
附录A（资料性附录）
良好安装的指南
GB7000.213—2008/IEC60598-2-13:2006V

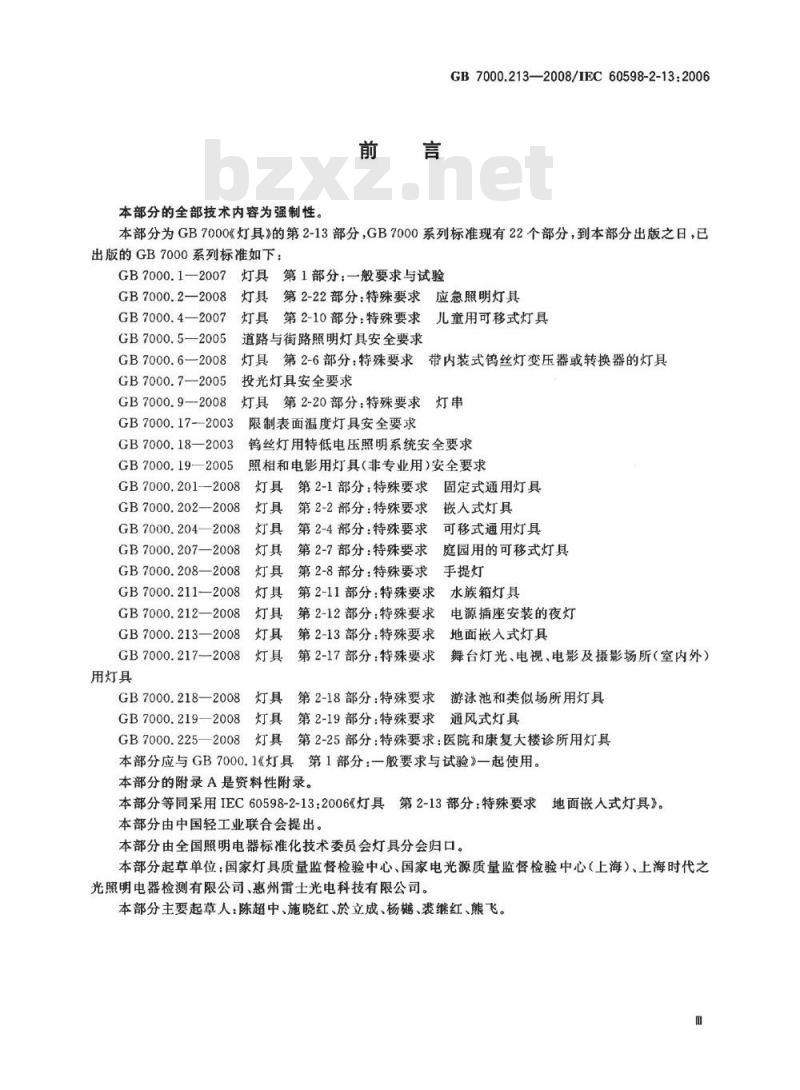

本部分的全部技术内容为强制性，前言
GB7000.213—2008/IEC60598-2-13：2006本部分为GB7000《灯具》的第2-13部分，GB7000系列标准现有22个部分，到本部分出版之日，已出版的GB7000系列标准如下：
灯具第1部分：一般要求与试验
GB7000.12007
3灯具第2-22部分：特殊要求应急照明灯具GB7000.2—2008
GB7000.4—2007
GB7000.5—2005
GB7000.6—2008
GB7000.7—2005
GB7000.9—2008
灯具第2-10部分：特殊要求儿童用可移式灯具道路与街路照明灯具安全要求
灯具第2-6部分：特殊要求
带内装式钨丝灯变压器或转换器的灯具投光灯具安全要求
灯具第2-20部分：特殊要求灯串GB7000.17-2003
GB7000.18—2003
GB 7000.19—2005
GB 7000.201——2008
GB7000.202-2008
GB7000.204-—2008
GB7000.207—2008
GB7000.2082008
GB7000.211—2008
GB7000.212—2008
GB7000.213—2008
限制表面温度灯具安全要求
钨丝灯用特低电压照明系统安全要求照相和电影用灯具（非专业用）安全要求灯具
第2-1部分：特殊要求固定式通用灯具灯具
第2-2部分：特殊要求
嵌人式灯具
第2-4部分：特殊要求
第2-7部分：特殊要求
可移式通用灯具
庭园用的可移式灯具
第2-8部分：特殊要求
手提灯
第2-11部分：特殊要求
水族箱灯具
第2-12部分：特殊要求
第2-13部分：特殊要求
GB 7000.217-—2008
3灯具
第2-17部分：特殊要求
用灯具
GB7000.218—2008
第2-18部分：特殊要求
电源插座安装的夜灯
地面嵌人式灯具
舞台灯光、电视、电影及摄影场所（室内外）游泳池和类似场所用灯具
第2-19部分：特殊要求
GB7000.219—2008
通风式灯具
GB7000.225—2008
3灯具第2-25部分：特殊要求：医院和康复大楼诊所用灯具本部分应与GB7000.1《灯具
第1部分：一般要求与试验》一起使用。本部分的附录A是资料性附录。
本部分等同采用IEC60598-2-13：2006《灯具第2-13部分：特殊要求
地面嵌入式灯具》。
本部分由中国轻工业联合会提出。本部分由全国照明电器标准化技术委员会灯具分会归口。本部分起草单位：国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）、上海时代之光照明电器检测有限公司惠州雷土光电科技有限公司。本部分主要起草人：陈超中、施晓红、於立成、杨樾、裘继红、熊飞。日

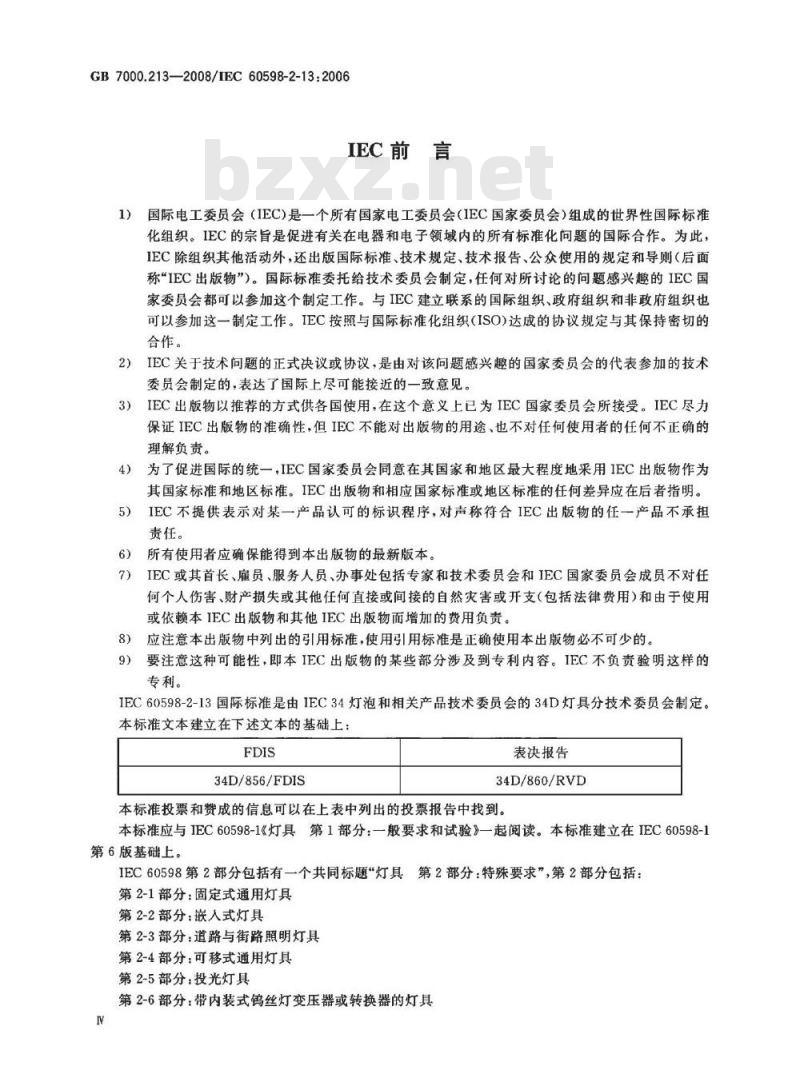

GB7000.213—2008/IEC60598-2-13:2006IEC前言
1）国际电工委员会（IEC)是一个所有国家电工委员会（IEC国家委员会）组成的世界性国际标准化组织。IEC的宗旨是促进有关在电器和电子领域内的所有标准化问题的国际合作。为此，IEC除组织其他活动外，还出版国际标准、技术规定、技术报告、公众使用的规定和导则（后面称“IEC出版物”）。国际标准委托给技术委员会制定，任何对所讨论的问题感兴趣的IEC国家委员会都可以参加这个制定工作。与IEC建立联系的国际组织、政府组织和非政府组织也可以参加这一制定工作。IEC按照与国际标准化组织（ISO）达成的协议规定与其保持密切的合作。
IEC关于技术问题的正式决议或协议，是由对该问题感兴趣的国家委员会的代表参加的技术2）1
委员会制定的，表达了国际上尽可能接近的一致意见。3）IEC出版物以推荐的方式供各国使用，在这个意义上已为IEC国家委员会所接受。IEC尽力保证IEC出版物的准确性，但IEC不能对出版物的用途、也不对任何使用者的任何不正确的理解负责。
为了促进国际的统一，IEC国家委员会同意在其国家和地区最大程度地采用IEC出版物作为4）
其国家标准和地区标准。IEC出版物和相应国家标准或地区标准的任何差异应在后者指明。5）
IEC不提供表示对某一产品认可的标识程序，对声称符合IEC出版物的任一产品不承担责任。
所有使用者应确保能得到本出版物的最新版本。IEC或其首长、雇员、服务人员、办事处包括专家和技术委员会和IEC国家委员会成员不对任7
可个人伤害、财产损失或其他任何直接或间接的自然灾害或开支（包括法律费用）和由于使用或依赖本IEC出版物和其他IEC出版物而增加的费用负责。8
应注意本出版物中列出的引用标准，使用引用标准是正确使用本出版物必不可少的。要注意这种可能性，即本IEC出版物的某些部分涉及到专利内容。IEC不负责验明这样的9）
专利。
IEC60598-2-13国际标准是由IEC34灯泡和相关产品技术委员会的34D灯具分技术委员会制定，本标准文本建立在下述文本的基础上：FDIS
34D/856/FDIS
表决报告
34D/860/RVD
本标准投票和赞成的信息可以在上表中列出的投票报告中找到。本标准应与IEC60598-1《灯具：第1部分：一般要求和试验》一起阅读。本标准建立在IEC60598-1第6版基础上。
IEC60598第2部分包括有一个共同标题“灯具第2部分：特殊要求”，第2部分包括：第2-1部分：固定式通用灯具
第2-2部分：嵌人式灯具
第2-3部分：道路与街路照明灯具第2-4部分：可移式通用灯具
第2-5部分：投光灯具

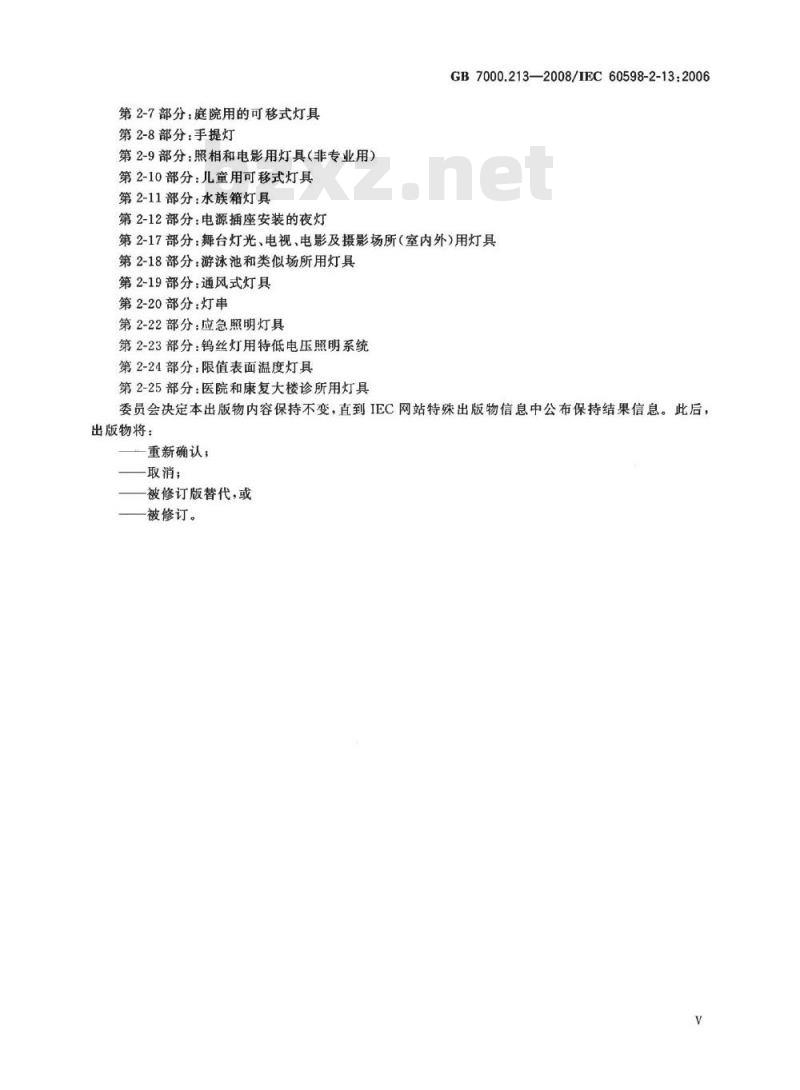

第2-6部分：带内装式钨丝灯变压器或转换器的灯具第2-7部分：庭院用的可移式灯具第2-8部分：手提灯
第2-9部分：照相和电影用灯具（非专业用）第2-10部分：儿童用可移式灯具第2-11部分：水族箱灯具
第2-12部分：电源插座安装的夜灯GB7000.213—2008/IEC60598-2-13：2006第2-17部分：舞台灯光、电视、电影及摄影场所（室内外)用灯具第2-18部分：游泳池和类似场所用灯具第2-19部分：通风式灯具
第2-20部分：灯串
第2-22部分：应急照明灯具
第2-23部分：钨丝灯用特低电压照明系统第2-24部分：限值表面温度灯具第2-25部分：医院和康复大楼诊所用灯具委员会决定本出版物内容保持不变，直到IEC网站特殊出版物信息中公布保持结果信息。此后，出版物将：
重新确认；
-取消；
被修订版替代，或
被修订。
1范围
GB7000.213—2008/IEC60598-2-13:2006灯具第2-13部分：特殊要求
地面嵌入式灯具
GB7000的本部分规定了使用电源电压不超过1000V电光源的地面嵌人式灯具的专门要求，该类灯具适于在室内或室外使用，如庭园、院子、车道、停车场、自行车道、人行道、行人徒步区域、游泳池安全特低电压区域以外的区域、托儿所和类似场所。本部分不覆盖安装在机动车道和由IEC61827规定的机场跑道上的地面嵌人式灯具。1.1规范性引用文件
下列文件中的条款通过GB7000的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分GB7000.1灯具第1部分：一般要求与试验（GB7000.1—2007,IEC60598-1：2003，IDT）2一般试验要求
应用GB7000.1第0章的规定。
3定义
GB7000,1第1章的定义与以下定义一起使用：3.1
地面嵌入式灯具groundrecessedluminaire电源连接和电气部件在地面以下，适宜于安装到地面内的灯具。3.2
额定最高表面温度
ratedmaximumsurfacetemperatureT
在本部分第12章规定的正常工作条件下，可触及外表面的最高温度。4分类
灯具应用GB7000.1第2章的规定分类。5标记
应用GB7000.1第3章及下述5.1～5.3的规定。5.1根据6.1（制造商的说明书内），单位为N的额定负荷。5.2单位为℃C的额定最高表面温度T，T标记应按GB7000.1中表3.1第2列（b）在灯具上给出，且（或）在制造商的说明书和目录中给出。5.3如果必要的话，在制造商说明书内给出与外部接线盒相关的信息。合格性由目视检验。
1）：IEC61827：飞机场电气设备和信标飞机场内使用的嵌人和高起的灯具。1
GB7000.213—2008/IEC60598-2-13:20066结构
应用GB7000.1第4章和下述6.1～6.5的要求。注：完成所有试验需要多个样品，某些试验可能是破坏性的。6.1耐静负荷
灯具应能承受制造商说明书中给出的最小静负荷。合格性通过下述试验检验：
根据制造商的说明书，将样品按正常使用安装。偏差在3%以内的试验负荷通过一个具有下列特性的圆柱形橡皮冲锤施加在灯具的顶面。一直径为50mm，或当灯具直径小于50mm时，灯具的直径D（见图1）；肖氏A硬度为65土5；
厚度兰50mm。
试验期间，冲锤应为垂直，并与半透明罩的几何中心重合（见图2）。随后，橡皮冲锤应以不大于5000N/min速率均勾施加负荷。最大负荷应施加1min。试验后，样品应符合GB7000.1中4.13.1的要求（即：进行下列机械冲击试验）。灯具
图1附录A引用的基础尺寸
橡皮冲头
6.2抗扭矩和剪力负荷
GB7000.213—2008/IEC60598-2-13：200650mm
试验支承物
图2静载荷试验装置
灯具设计成要使用于机动车辆可能行驶的区域、马路、停车场等（见表A，1的第3项和第4项），应能经受转弯、刹车和加速轮胎产生的力。6.2.1扭矩试验
可能经受旋转力的灯具部件应具有足够的机械强度。这些部件的连接件应承受一个50N扭力，1min（见图3）。每个连接件应分别试验。试验后，样品应符合GB7000.1中4.13.1的要求（即：进行下列机械冲击试验）。注：这个试验是要考核固定件和灯具与地的固定。3
GB7000.213—2008/IEC60598-2-13:2006施加到棒上的推力=50N/60s（举例）图3扭矩试验的图例
6.2.2剪力负荷试验
试验安排与6.2.1一样，对同样的部件应逐渐施加一个5kN拉力，这个力沿着灯具打算安装的车道中心线的方向（如有的话）施加在杆子的端部，施力时间不少于5s，但不大于10s后释放，施力次数20次（见图4）。
试验后，样品应符合GB7000.1中4.13.1的要求（即：进行下列机械冲击试验）。5kNWww.bzxZ.net
A）玻璃
B）环
C）主要部件
D)地面
施加到捧上的拉力=5kN/20次
图4剪力负荷试验图例
6.3耐热冲击
玻璃罩应能承受热冲击。
合格性用下列试验检验：
试验前，灯具和玻璃罩应进行本部分第12章规定的耐久性试验的预处理。灯具的放置应尽可能使玻璃罩处于水平并且面朝上。灯具应工作直到使玻璃罩达到热试验时的最GB7000.213—2008/IEC60598-2-13:2006高温度，然后关灯并断开电源，断开电源后立即将1L冰水（不超过5℃）在约1m高度倒在玻璃罩上，倒水的时间不应超过5s。
注：这个试验可能导致玻璃猛烈的散射，试验操作人和环境应有适当的防护。例如，穿防护服和带面罩，用带长手柄的水壶远距离倒水，试验灯具周围竖立垂直的防护屏来保护环境和试验人员。合格性由目视检验，试验后玻璃不应破裂。6.4边缘
所有易触及的边缘应有光滑的圆角，圆角的最小半径为1.5mm或等效的倒棱。顶部组件的表面应光滑，不应有毛口和毛刺等类似现象。合格性由目视检验。
6.5机械强度
应用GB7000.1中4.13时，使用一个新的冲击能量5Nm。7爬电距离和电气间隙
应用GB7000.1第11章的规定。
8接地规定
应用GB7000.1第7章的规定。
9接线端子
应用GB7000.1第14章和第15章的规定。注：在丹麦，对临时安装和结构现场安装场所，只有把软缆埋人地下才是允许的。10外部和内部接线
应用GB7000.1第5章和下述规定。对于室外使用的灯具，当连接至电源的电缆由灯具制造商提供时，其机械和电气性能应至少等于下列型号：
——60245IEC57或60245IEC66：额定电压不超过750V的圆形导体橡皮绝缘软缆。一根据地区接线规则（如H07RN8-F等）的450/750V其他橡皮护套电缆。合格性用目视和将适当的电缆与灯具连接来检验。11防触电保护
应用GB7000.1第8章的规定。
12耐久性试验和热试验
GB7000.1第12章和附录D的规定与下述要求一起应用。地面嵌入式灯具应按照本部分第13章的规定，在GB7000.1中9.2试验后、9.3试验前进行GB7000.1中12.4、12.5、12.6和12.7的有关试验。在进行GB7000.1中12.3、12.4、12.5、12.6和12.7试验时，灯具按正常工作位置安装，并根据GB7000.1的规定置入一个试验凹槽内，对于所有场所，试验凹槽应按GB7000.1附录D的规定，或有应用限制时根据制造商的说明书。12.4和12.5试验时下列适用：
如果发光表面用金属肋状构架或栅格罩住，但标准试验指可以触及半透明罩，应在可触及半透明罩处进行温度测量；如果用标准试验指不能触及半透明罩，则应在外部金属罩上进行温度测量。5
GB7000.213—2008/IEC60598-2-13:2006测得的半透明罩和易触及部件的温度不应超过5.2标记的值。13防尘、防固体异物和防水
应用GB7000.1第9章和下述规定。GB7000.1第9章规定的试验应按本部分第12章的规定顺序进行。灯具应至少符合IP65和IP67两种要求。试验时应使灯具暴露在空气中或按制造商说明书的规定安装。关于IPX5，应按照GB7000.1中9.2.6将灯具应连同安装附件（例如外面的容器）一起，或按照制造商提供的说明放置在喷水试验装置上。关于IPX7，应按正常使用安装和工作，直到玻璃罩达到热试验时测得的最高温度，然后应根据GB7000.1中9.2.8的规定切断电源且立即将灯具浸入水中。如果制造商给出了灯具要与排水装置一起使用明确的标记，则不要求进行本试验，灯具只需符合IP65的要求。关于IP6X，应按照GB7000.1中9.2.2的规定将灯具连同安装附件和电缆放人粉尘试验箱内。注：如灯具已通过IP67试验，可以使用防止过度内部压力的措施。14绝缘电阻和电气强度
应用GB7000.1第10章的规定。
5耐热、耐火和耐电痕
应用GB7000.1第13章的规定。
附录A
（资料性附录）
良好安装的指南
GB7000.213—2008/IEC60598-2-13:2006这个指南是要在具体灯具的应用方面给照明系统设计者提出建议，特别是关于温度限值、尺寸和耐静载荷。
与安装模式相关的所有选择，在国家接线规则中已给出了优先选择表A.1特定灯具的应用和温度限值、尺寸和抗静压力预期的使用
在通常不可触及的区域（根据接线规则）2）
在限制触及的区域（例如仅步行和脚踏车区域）在其他所有可触及区域（例如车道、停车场等）3）
如上所述，还包括扫雪和（或）除冰区域特殊区域（工作温度会造成伤害的区域，如幼儿园，游泳池等）5）
温度*T/℃
65或80
65或80
高度H/mm
注：在考虑特殊环境和灯具结构之间的相容性时应特别小心，例如，除冰区域、盐雾环境等等。a最高值，见3.2和12。
静载荷?！
b最大值，见图1。从0～75mm，突出地面的顶部应与边缘外3mm处与顶点（适当的倒角）处应有αmx=35的顶角。
c最小值，见6.1。
d在这些区域不超过5mm，当安装在非步行区域时不超过25mm，如靠近墙面、建筑物等。e对没有保护的金属为65℃，对玻璃是80C。取决于特殊的安装类型（特别时进行危险评估）。
