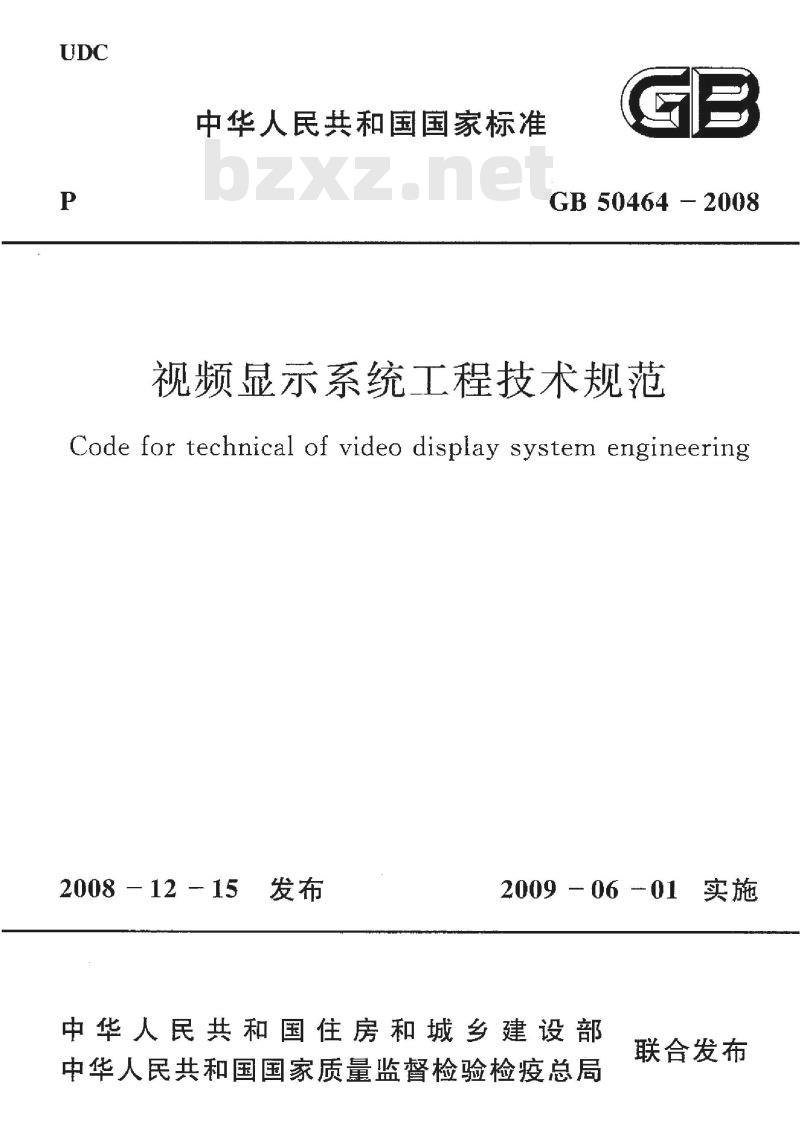

【国家标准(GB)】 视频显示系统工程技术规范

中华人民共和国国家标准
GB50464-2008
视频显示系统工程技术规范
Code for technical of video display system engineering2008—12-15
20090601
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

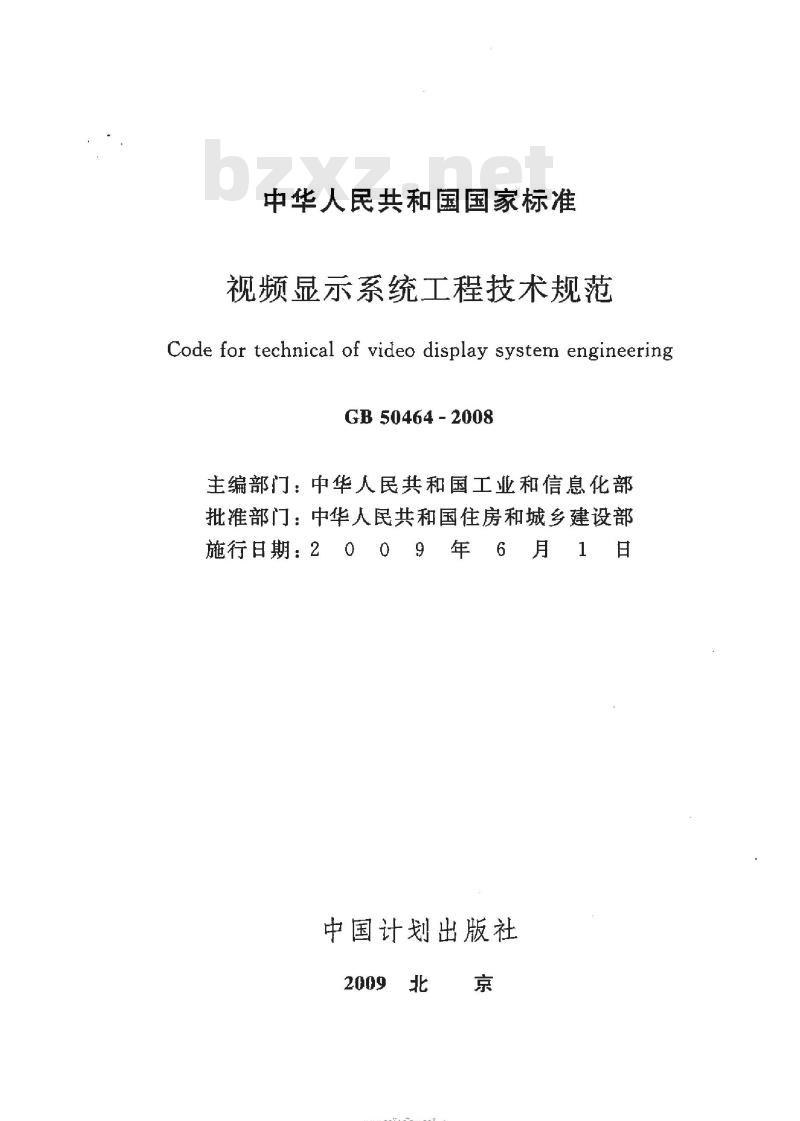

中华人民共和国国家标准
视频显示系统工程技术规范
Code for technical of video display system engineeringGB 50464 - 2008
主编部门：中华人民共和国工业和信息化部批雅部门：中华人民共和国住房和城乡建设部施行日期：2００9年６月　1　日　中国计划出版社
HiiKAoNniKAca

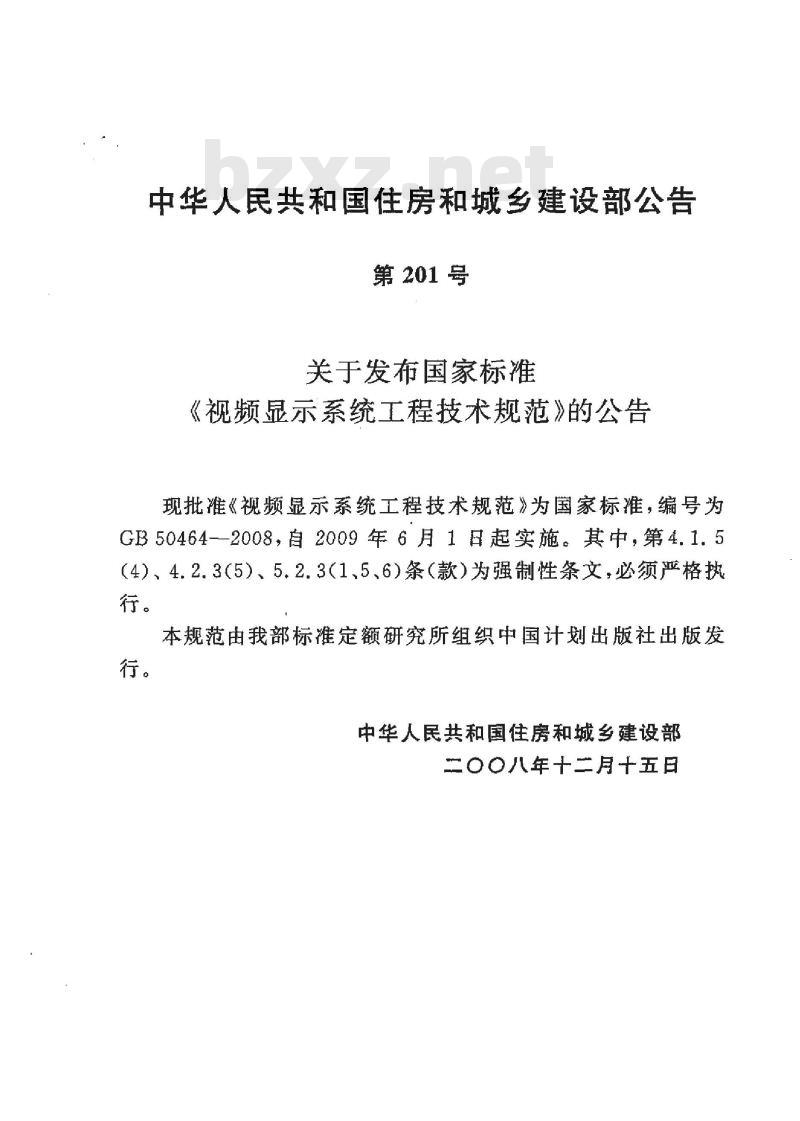

中华人民共和国住房和城乡建设部公告第201号
关于发布国家标准
《视频显示系统工程技术规范》的公告现批准《视频显示系统工程技术规范》为国家标准，编号为GB50464-2008，自2009年6月1日起实施。其中，第4.1.5（4）、4.2.3（5）、5.2.3（1、5、6）条（款）为强制性条文，必须严格热行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇八年十二月十五日

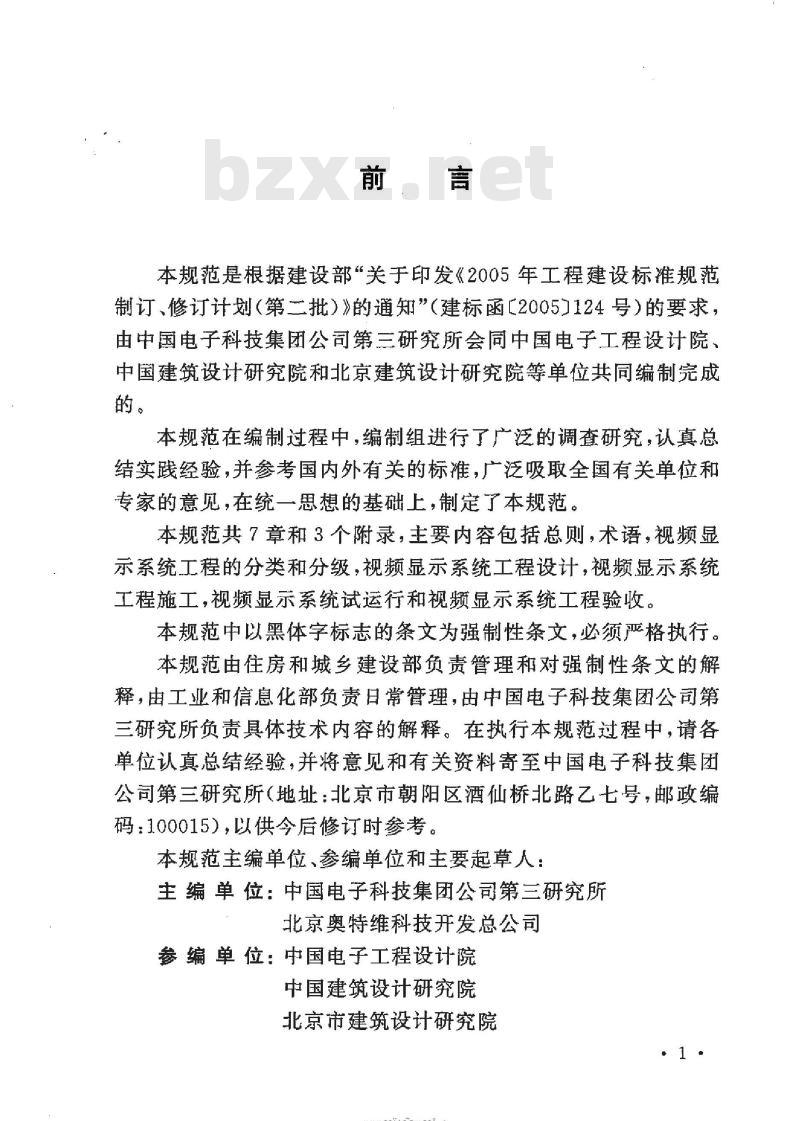

本规范是根据建设部“关于印发《2005年工程建设标准规范制订，修订计划（第二批）》的通知”（建标函【2005124号）的要求，由中国电子科技集团公司第三研究所会同中国电子工程设计院，中国建筑设计研究院和北京建筑设计研究院等单位共同编制完成的。
本规范在编制过程中，编制组进行了广泛的调查研究，认真总结实践经验，并参考国内外有关的标准，广泛吸取全国有关单位和专家的意见，在统一思想的基础上，制定了本规范。本规范共7章和3个附录：主要内容包括总则，术语，视频显示系统工程的分类和分级，视频显示系统工程设计，视频显示系统工程施工，视频显示系统试运行和视频显示系统工程验收。本规范中以黑体字标志的条文为强制性条文，必须恶格行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由工业和信息化部负责日常管理，由中国电子科技集团公司第三研究所负责具体技术内容的解释。在执行本规范过程中，请各单位认真总结经验，并将意见和有关资料寄至中国电子科技集团公司第三研究所（地址：北京市朝阳区酒仙桥北路乙七号，邮政编码：100015），以供今后修订时参考。本规范主编单位、参编单位和主要起草人：主编单位：中国电子科技集团公司第三研究所北京奥特维科技开发总公司
参编单位：中国电子工程设计院中国建筑设计研究院
北京市建筑设计研究院
HiikAoNniKAca

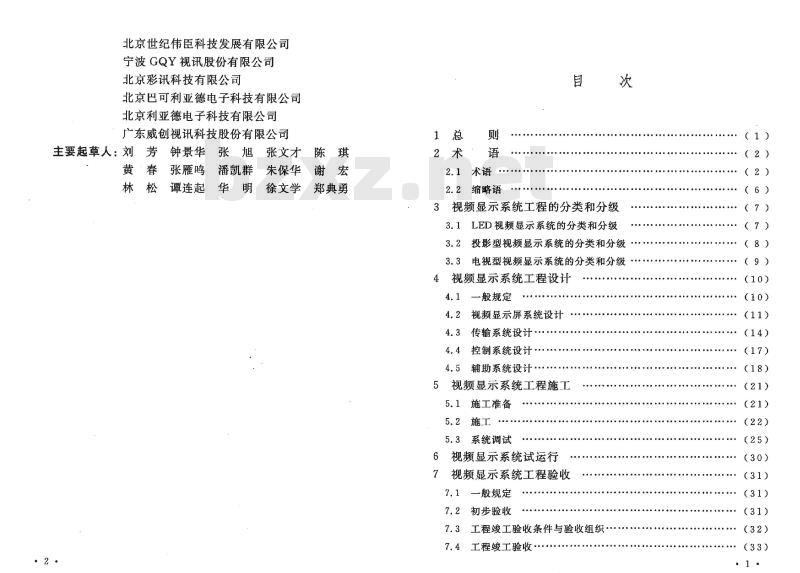

北京世纪伟臣科技发展有限公司宁波GQY视讯股份有限公司
北京彩讯科技有限公司
北京巴可利亚德电子科技有限公司北京利亚德电子科技有限公司
广东威创视讯科技股份有限公司主要起草人：刘芳钟景华张旭张文才陈琪黄‘春张雁鸣
谭连起
潘凯群?朱保华?谢?宏
徐文学
郑典勇
2.1术语
2.2缩略语
3视频显示系统工程的分类和分级3.1LED视频显示系统的分类和分级3.2投影型视频显示系统的分类和分级3.3电视型视频显示系统的分类和分级4视频显示系统工程设计
一般规定
4.2视频显示屏系统设计
4.3传输系统设计。
4.4控制系统设计
4.5辅助系统设计
5视频显示系统工程施工
5.1施工准备
5.2　施工　
5.3系统调试
视频显示系统试运行
视频显示系统工程验收
7.1一般规定
7.2初步验收
7.3工程竣工验收条件与验收组织7.4工程峻工验收
（1）
（7）
（7）
（8）
（９）
（14）
（21)
(30）
（31）
（31)
（31）
附录A工程施工质量控制记录
附录B工程检测记录
附录C工程验收记录
本规范用词说明
附：条文说明
(35）
（42）
（44）
（45）
（47）
1.0.1为规范视频显示系统工程的设计、施工和验收，保证工程质量，促进技术进步，获得良好的社会效益、经济效益和环境效益，制定本规范。
1.0.2本规范适用于视频显示系统工程的设计、施工及验收。1.0.3视频显示系统工程的设计、施工及验收，应遵循国家有关法律、法规和政策，密切结合自然条件，合理利用资源，兼顾使用和维修，做到技术先进、经济合理、安全适用。1.0.4．视频显示系统工程中应选用技术先进、经济适用的定型和经检测合格的产品。
1.0.5视频显示系统工程的设计、施工及验收除应执行本规范外，尚应符合国家现行有关标准的规定。- ii KAoNni KAca-
2术　语　
2.1术语
2.1.1视频显示系统video display system由视频显示屏系统、传输系统、控制系统和辅助系统组成，可实现一路或多路视频信号同时、部分或全屏显示。2.1.2　视频显示屏单元　video display screen unit在视频显示屏系统中可独立完成画面显示功能的基本单位，一般为矩形。
2.1.3视频拼接显示屏（墙）video display screentogether(wall)
由显示屏单元物理拼接而成，是图像显示区域的总称。显示屏单元间依靠适当的电气连接（包括信号传输路径），由控制系统进行控制，可单独显示视频画面，或显示画面的某一部分，还可与系统中的其他单元配合组成完整的画面。2.1.4传输系统transmission system　在视频显示系统中，将需显示的信号传输至各显示屏单元的信号传输部分。
2.1.5 控制系统 control system用于视频信号的调度管理，包括图像分割和拼接，图像显示参数（如位置、色彩、亮度、均勾性、对比度等）的设置和调整、视频信号的分配和切换。
2.1.6　辅助系统　auxiliary system　用于支持视频显示系统工作的配套工程，包括控制室、设备间、供配电和防雷接地系统等。2.1.7发光二极管(LED） light emitting diode.2·
由ⅡⅢ-IV族化合物等半导体材料制成，加电压后会发光的半导体器件。
2.1.8 LED视频显示屏 LED video display screen (panel)通过一定的控制方式，由LED器件阵列组成，用于显示视频的屏幕。
2.1.9阴极射线管显示屏（CRT display）cathoderay tube display
由电子束器件构成，从电子枪发射电子束轰击涂有荧光粉的玻璃面（荧光屏）实现电光转换，重现图像的显示屏。2.1.10液晶显示屏（LCD）liquid crystal display外加电压使液晶分子取向改变，以调制透过液晶的光强度，产生灰度或彩色图像的显示屏。
2.1.11等离子体显示屏（PDP）plasma displaypanel利用气体放电产生的等离子体引发紫外线，来激发红、绿，蓝荧光粉，发出红、绿、蓝三种基色光，在玻璃平板上形成彩色图像的显示屏。
2.1.12数字光学处理器（DLP）digitallight processor采用半导体数字光学微镜阵列作为光阀的成像装置。2.1.13前投影（正投影）front screen projection图像被投影在光反射屏的观众一侧的投影方式。2.1.14背投影rear screen projection 图像投影通过透射屏到达观众一侧的投影方式。2.1.15像素 .pixel/picture element组成一幅图像的全部可能亮度和色度的最小成像单元。2.1.16　像素中心距pixel pitch相邻像素中心之间的距离。
2.1.17像素中心距相对偏差relative deviation of pixel pitch像素中心距的实测值与标称值之差的绝对值与标称值之比。
2.1.18平整度level up degree
视频显示屏法线方向的凹凸偏差。2.I.I9 LED 像素失控率ratio of out-of-control pixel 发光状态与控制要求的显示状态不相符的LED像素占总像素的比率。
2.1.20　灰度等级　gray scale显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。
2.1.21换帧频率frame refresh frequency视频显示屏画面更新的频率。
2.1.22刷新频率refresh frequency视频显示屏显示数据每秒钟被重复的次数。2.1.23图像分辨力picture resolution表征图像细节的能力。对图像信号，常称为信源分辨力，由图像格式决定，通常用水平和垂直方向的像素数表示。对成像器件而言，CRT通常用中心节距表示，面阵LED、CCD、LCD、PDP、DLP、LCOS、OLED等固有分辨力成像器件，通常用水平和垂直方向的像素数表示。
2.1.24图像清晰度picture definition人眼能察觉到的图像细节清晰程度，用电视线表示。2.I.25　显示屏亮度　luminance在显示屏法线方向观测的任一表面单位投射面积上的发光强度。
LED显示屏最大亮度
Fmaximum luminance of LED
screen
在一定环境照度下，LED视频显示屏各基色在最高灰度级、最高亮度时的亮度。全彩色LED视频显示屏还包括白平衡状态下的亮度。
2.1.27色度chromaticity
关于颜色的定量描述，用亮度、色调和色饱和度来表征。2.1.28照度illuminance
人射于表面上的光通量密度。当表面积上的照射均匀时，照度等于光通量除以表面积所得的商。2.1.29 对比度contrast ratic
对于背投影方式，是同一图像画面中亮区与暗区平均亮度的比。对于正投影方式，是同一图像画面中亮区与暗区平均照度的比。
2.1.30LED显示屏最高对比度maximum contrast ratio在一定环境照度下，LED显示屏最大亮度和背景亮度的比。2.1.31亮度均匀性luminance uniformity　显示屏各区域相互之间亮度一致性的程度。2.1.32色度均匀性chromatic uniformity　视频显示屏的色度一致性。
2.1.33　水平视角　horizontal viewing angle当显示屏水平方向的亮度为其水平方向法线处亮度的一半时，该观察方向与其法线的夹角为水平左视角或水平右视角，水平左视角和水平右视角夹角之和表示水平视角。2.1.34垂直视角vertical viewing angle当显示屏垂直方向的亮度为其垂直方向法线处亮度的一半时，该观察方向与其法线的夹角为垂直上视角或垂直下视角，垂直上视角和垂直下视角夹角之和表示垂直视角。2.1.35　视角　viewing angle　包括水平视角和垂直视角。
2.1.36 视距 viewing distance在正常使用条件下，可以清楚地观看LED视频显示屏显示内容的观看距离。
2.1.37信噪比signal noise ratio信号有效值与噪声有效值之比。-iiiKAoNni KAca-
2.2缩略语
2.2.1MTBF(Mean Time Between Failure).平均无故障时间。2.2.2
CCD(ChargeCoupledDevice）：电荷耦合器件图像传感LCOS(Liquid Crystal on Silicon):硅基液晶。2.2.31
OLED(Organic Light-Emitting Diode)：有机发光二极2. 2. 5 TCP/IP(Transmission Control Protocol/Internet Protocol)：传输控制协议/网络协议。2.2.6 CATV(Community Antenna Television):有线电视。2.2.7DVI(Digital Visual Interface)：数字视频接口。2.2.8 RGB(Red Green Blue)：红、绿、蓝信号。2.2.9 RGBHV(Red Green Blue horizontal vertical);红.绿,蓝信号外加上水平、垂直信号。
768。
XGA（Extended Graphics Array）：分辨力为1024×SXGA（Super Extended Graphics Array)：分辨力为1280X1024。
3视频显示系统工程的分类和分级3.1LED视频显示系统的分类和分级3.1。1LED视频显示系统的分类，应符合下列规定：可根据使用环境分为室内型显示系统和室外型显示系统。1
2可根据显示颜色分为单基色显示系统、双基色显示系统和全彩色(红、绿、蓝三基色)显示系统。3.1.2LED视频显示系统可分为甲、乙、丙三级。各级LED视频显示系统的性能和指标应符合表3.1.2的规定。表3.1.2各级LED视频显示系统的性能和指标项
基本要求bzxz.net
系统可
平均无故障
时间（MTBF）
光电性能
机械性能
室内屏
室外屏
换顿频率（FH）
刷新频率（Fc）
亮度均匀性(B)
像素中心距
相对偏差（J）
平整度（P）
图像质量
系统中主要设备应符合工业级标准，不间断运行时间7d×24h
MTBF>10000h
Pz≤1×10-4
Pz≤1×10-4
Fh≥50Hz
Fc≥300Hz
B≥95%
J≤5%
P≤0.5mm
10000hz
MTBF>5000h
Pz≤2×10-4
Pz≤4×10-4
FH≥25Hz
300>Fc≥200Hz
B≥75%
P≤1.5mm
系统中主要设备
符合商业级标推，不
间断运行时间3d×
5000hz
MTBF>3000h
Pz≤3×10-4
Pz≤2×10-3
FH25Hz
200>Fc≥100Hz
B≥50%
J≤10%
P≤2.5mm
接口、
数据处理能力
续表3.1.2
1.输人信号：兼容
1.输人信号：兼容
各种系统需要的视各种系统需要的视频和PC接口；
频和PC接口；
2.模拟信号：达到
2.模拟信号：达到
10bit精度的A/D8bit精度的A/D转丙级
输人信号：兼容各
种系统需要的视频和
转换：
3．数字信号：能
3.数字信号：能
够接收和处理每种够接收和处理每种颜色8bit信号
颜色10bit信号
PC接口
3.2投影型视频显示系统的分类和分级投影型视频显示系统的分类应符合下列规定：3.2.1
1可根据投影机工作方式分为背投影显示系统和正投影显示系统。
2根据投影机数量分为拼接显示系统和非拼接（单台）显示系统。
3.2.2投影型视频显示系统可分为甲、乙、丙三级。各级投影型视频显示系统的性能和指标应符合表3.2.2的规定。表3.2.2各级投影型视频显示系统的性能和指标项
基本要求
平均无故障
时间（MTBF)
拼接要求
系统中主要设备应符合工业级标准，不间断运行时间7d×24h
MTBF>40000h
各个独立的视
频显示屏单元应
在逻辑上拼接成
个完整的显示
屏，所有显示信号
均应能随机实现
任意缩放、任意移
动、漫游、叠加覆
盖等功能
MTBF>30000h
各个独立的视
频显示屏单元可
在逻辑上拼接成
一个完整的显示
屏，所有显示信号
均应能随机实现
任意缩放、任意移
动、漫游、叠加覆
盖等功能
系统中主要设备
符合商业级标准，不
间断运行时间3d×
MTBF>20000h
信号显示要求
同时实时信号
显示数量
计算机信号
刷新频率
视频信号
刷新频率
任一视频显示
屏单元同时
显示信号数量
任一显示模
式间的显示
切换时间
续表3.2.2
任何一路信号
应能实现整屏显
示.区域显示及单
屏显示
≥M(层)×
N(列)×2
任何一路信号
宜实现整屏显示、
区域显示及单屏
≥M(层)×
N(列)X1. 5
≥25f/s
≥24f/s
≥8路信号
应分别具有亮
度与色彩锁定功
亮度与色彩控
制功能要求
拼缝宽度
关键易耗品
结构要求
图像质量
支持输人信号
系统类型
能，保证显示亮
度、色彩的稳定性
≤1倍的像素
中心距或1mm
应采用允余设
计与现场拆卸式
模块结构
≥6路信号
宜分别其有亮
度与色彩锁定功
能，保证显示亮
度、色彩的稳定性
≤1.5倍的像
素中心距
宜采用允余设
计与现场拆卸式
模块结构
数字系统
≥M(层)×
N(列)×1
≥15f/s
≤2倍的像素中心距
3.3电视型视频显示系统的分类和分级3.3.1电视型视频显示系统的分类应符合下列规定：1可根据显示器件的种类分为CRT、LCD、PDP等显示系统。2可根据显示屏的组成数量分为单屏电视显示系统和拼接显示系统。
3.3.2电视拼接视频显示系统可按本规范第3.2.2条的规定分级。iiiKAoNhiKAca-
4视频显示系统工程设计
4.1般规定
4.1.1视频显示系统设计应满足实用性、先进性、经济性、可靠性和可维护性的要求。
4.1.2视频显示系统的显示制式应支持模拟视频信号和数字视频信号的播放。
4.1.3视频显示系统可由视频显示屏系统、传输系统、控制系统（含图像处理及显示软件）及辅助系统四个主要系统或其中部分系统组成，各部分应符合下列规定：1LED视频显示屏系统应由显示屏幕、屏体控制单元、电源模块、金属屏体框架等组成。
2投影型视频显示屏系统应由M层）XN（列）个独立的投影幕布单元组成。
3电视型视频显示屏系统应由M(层）×N（列）个独立的CRT、PDP或LCD视频显示屏单元组成。4传输系统应将需显示的计算机网络信号、计算机显卡输出信号和视频信号按照设计的技术指标要求传输至各显示屏单元。5控制系统应满足视频信号调度管理需要，对视频信号进行分配、切换、处理，对图像显示参数进行设置和调整，对图像进行分割、拼接。
6辅助系统应包括支持视频显示系统工作的控制室、设备间、供配电和防雷接地系统等配套工程。4.1.4视频显示系统工作环境温度应符合下列要求：1LED视频显示系统的室外工作环境温度应为一10～55℃；其他应为40~~55℃。
2室内工作环境温度应为10～35℃。视频显示系统的设备、部件和材料选择应符合下列规4.1.5
系统应采用技术成熟、性能先进、使用可靠的定型产品。1
2系统采用设备和部件的模拟视频输人和输出阻抗以及同轴电缆的特性阻抗均应为752。
3系统选用的各种配套设备的性能、指标及技术要求应协调致。
系统设备应满足防潮、防火、防雷等要求。4
视频显示系统的各路模拟视频信号，在设备输入端的电平4.1.6
值应为1Vp-~p±0.3V。
视频显示系统的设计方案应符合下列要求：4.1.7
1系统组成及设备配置应根据系统的技术、功能要求确定。
2系统各部分设备的设置地点应根据使用场所、使用环境确定。
3传输系统设备、传输介质及传输路由应根据系统各部分设备及其信号源的分布与周围环境条件确定。4.2视频显示屏系统设计
4.2.1LED视频显示屏系统的安装现场设计应符合下列规定：显示屏发光面应避开强光直射。1
显示屏图像分辨力应大于等于320×240。视距和像素中心距应按下式计算：3
式中H一视距(m)；
k一-视距系数，最大视距宜取5520，最小视距宜取1380；P-像素中心距(m）。
4.2.2LED视频显示屏系统的设计应符合下列规定：·11·
1像素中心距应根据合理或最佳视距计算。2显示屏的水平左右视角分别不宜小于士50°，垂直上视角不宜小于10°，垂直下视角不宜小于20°3显示屏亮度应符合表4.2.2的规定，在重要的公共场所亮度应可调节。
表4.2.2视频显示屏的亮度（cd/m2）场所
三基色（全彩色）
≥800
≥4000
≥100
≥2000
4背景照度小于201x时，全彩色室外IED显示屏最高对比度不应小于800：1，室内不应小于200：1。5显示屏的白场色坐标，在色温5000～9500K应可调，允许误差应为1Ax1≤0.030，1△1≤0.030。6显示屏的色度不均匀性不应天于0.14。7显示屏的每种基色应具有256级（8bit）的灰度处理能力。
4.2.3LED视频显示屏系统的安全性设计应符合下列规定：1安全性设计应符合国家现行标准《LED显示屏通用规范》SJ/T11141的有关规定。
2显示屏应有完整的接地系统。
3室外LED视频显示屏应有防雷系统。4显示屏的外壳防护等级应符合现行国家标准《外壳防护等级（IP代码）》GB4208的有关规定。室内LED显示屏屏体不应低于IP20，室外LED显示屏屏体外露部分不应低于IP65。5处于游泳馆、沿海地区等腐蚀性环境的LED视频显示屏应采取防腐蚀措施。
6安装工程设计应符合现行国家标准《钢结构设计规范》GB·12·
50017、《建筑结构荷载规范》GB50009和《混凝土结构设计规范》GB50010的有关规定。
4.2.4投影型视频显示屏系统的设计应符合下列规定：1显示屏应具有较大的水平视角、垂直视角，应保证观看人员在设定的范围内能清晰地观看屏幕显示内容。观看人员观看显示屏的范围应按现行国家标准《中国成年人人体尺寸》GB10000的有关规定执行。
2显示屏与观看人员间应无遮挡。3显示屏表层应具有抗环境光于扰能力。在正常工作环境光线下观看时，显示屏应无反射、眩光等现象。4对显示屏的X射线、紫外线等有害射线和噪声应采取屏蔽、降噪等措施。
5屏前图像色温宜为6500K。
显示屏单元物理分辨力不应低于主流显示信号的显示分6
辨力。
显示屏单元亮度不应小于80cd/m2。在环境光照度2001x时，显示屏单元的对比度不应小于30：1。8
显示屏各显示单元的亮度均勾性均不应小于60%。显示屏各显示单元的色度不均匀性均不应大于0.02。显示屏各相邻显示单元的亮度均勾性不应小于80%。显示屏各相邻显示单元的色度均匀性不应大于0.03。13视频显示屏单元的每种基色应具有256级（8bit）的灰度处理能力。
4.2.5电视型视频显示屏系统的设计应符合下列规定：1视频显示屏单元宜采用CRT、PDP或LCD等显示器，并应符合下列要求：
1)应其有较好的硬度、质地和较小的热膨胀系数。2)应能清晰显示分辨力较高的图像，并应保证图像失真小、色彩还原真实。
iiiKAoNniKAca=
