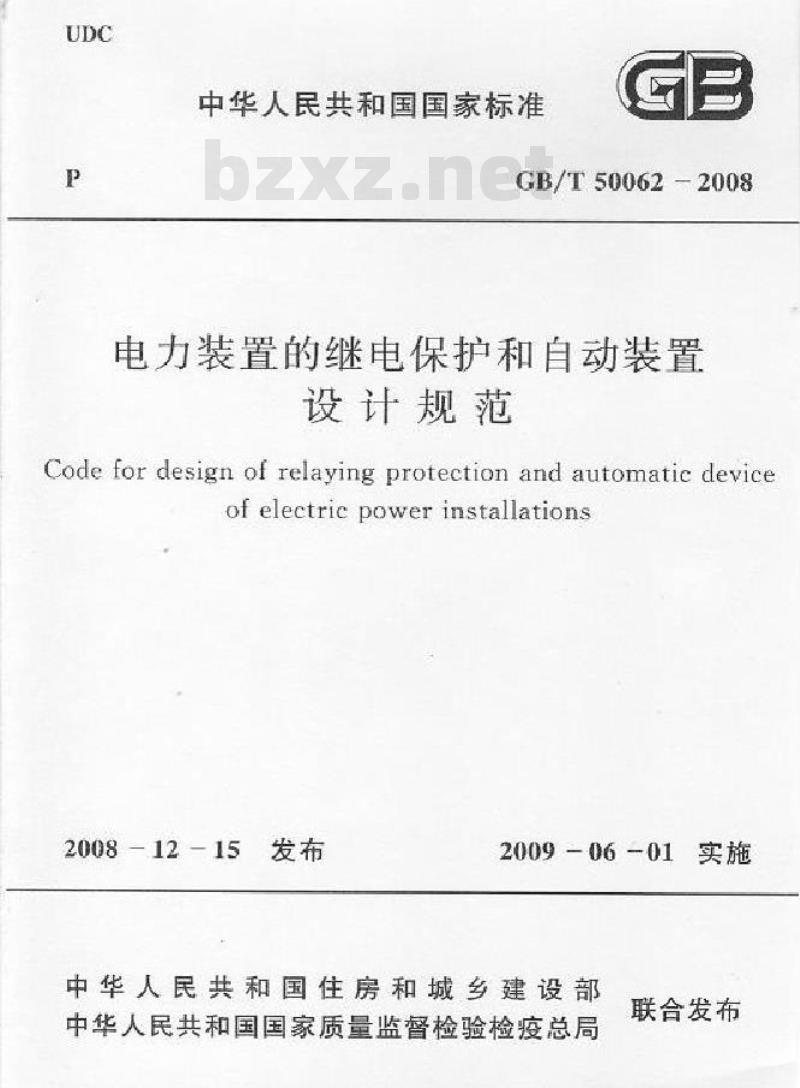

中华人民共和国国家标准
GB/T50062-2008
电力装置的继电保护和自动装置设计规范
Code for design of relaying protection and automatic deviceofelectricpowerinstallations2008-12-15发布
2009-06-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

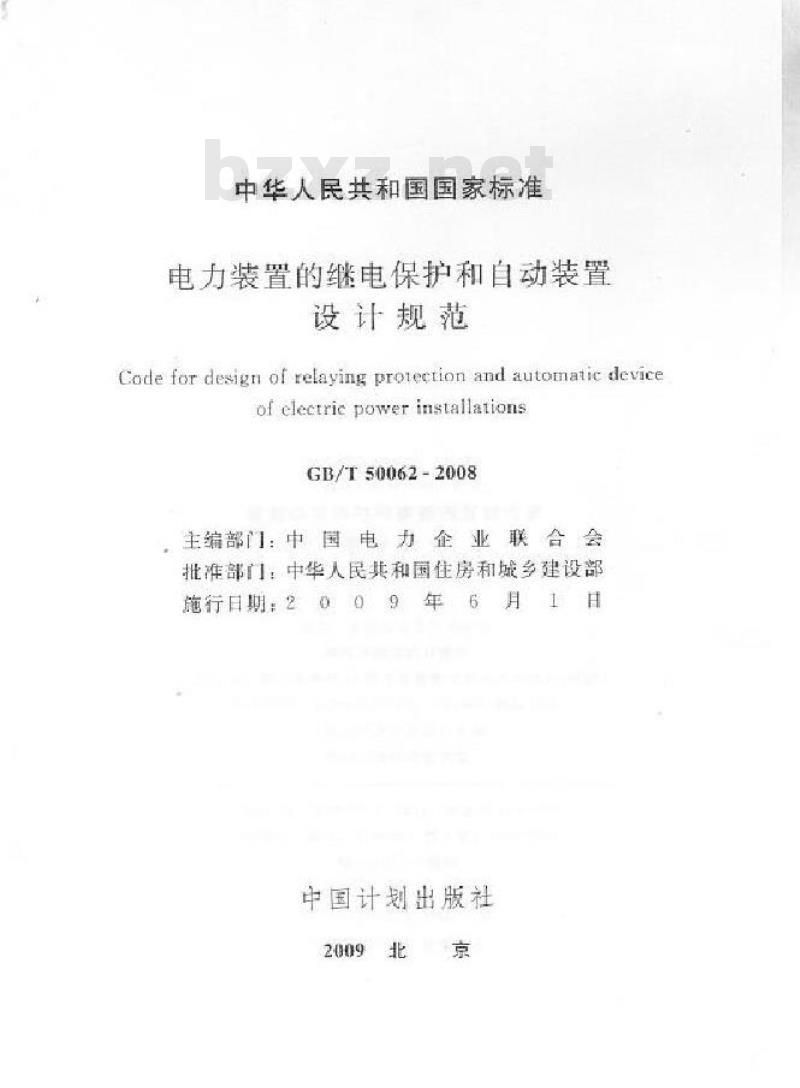

中华人民共和国国家标准
电力装置的继电保护和自动装置设计规范
YKAONTKAcA
Code for design of relaying protection and automatic deviceof electriepowerinstallationsGB/T50062-2008
主编部门中国电力企业联合会
批准部门：中华人民共和国住房和城乡建设部施行日期：2
中国计划出版社
2009北京
月1日

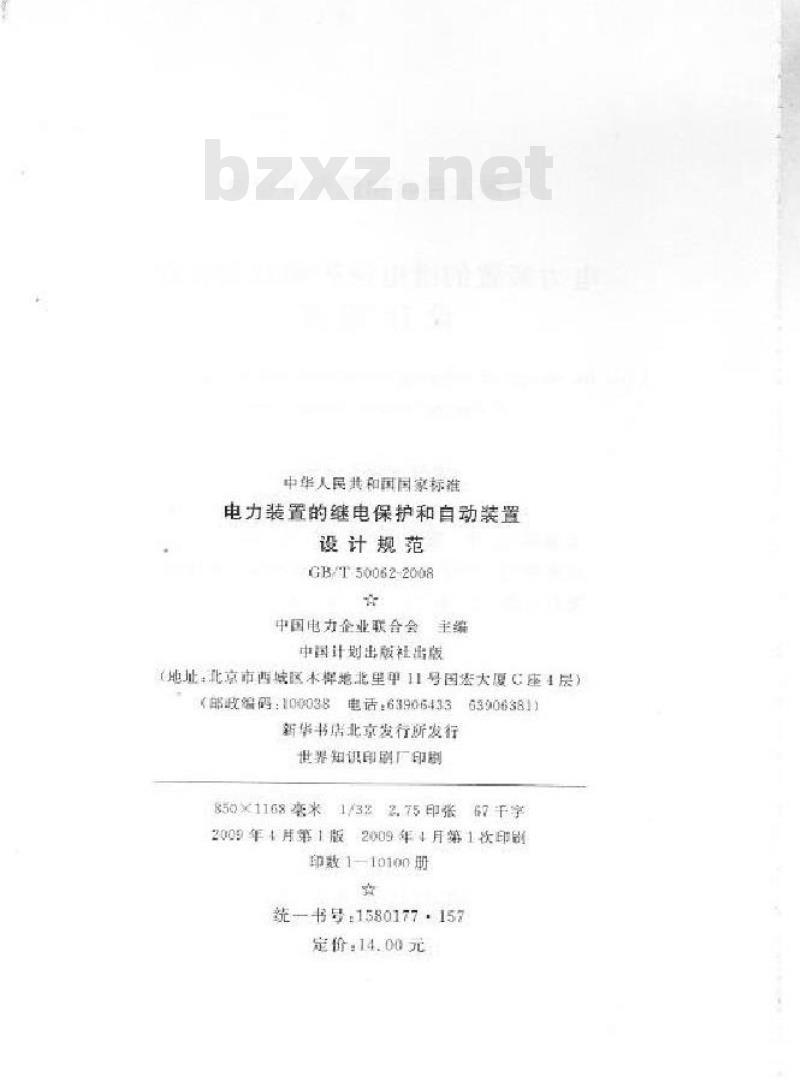

中华人民共和国国家标准
电力装置的继电保护和自动装置设计规范
GB/T 50062-2008bzxZ.net
中国电力企业联合会主编
中国计划出版社出版
（地址：北京市西城区本祥地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
世界知训印刷广印刷
850×1168毫*1/322.75印张67千字2009年4月第1版2009年4月等1次即品即数1—10100册
统书号：1580177：157
定价：14.00元
rKAoNKAca

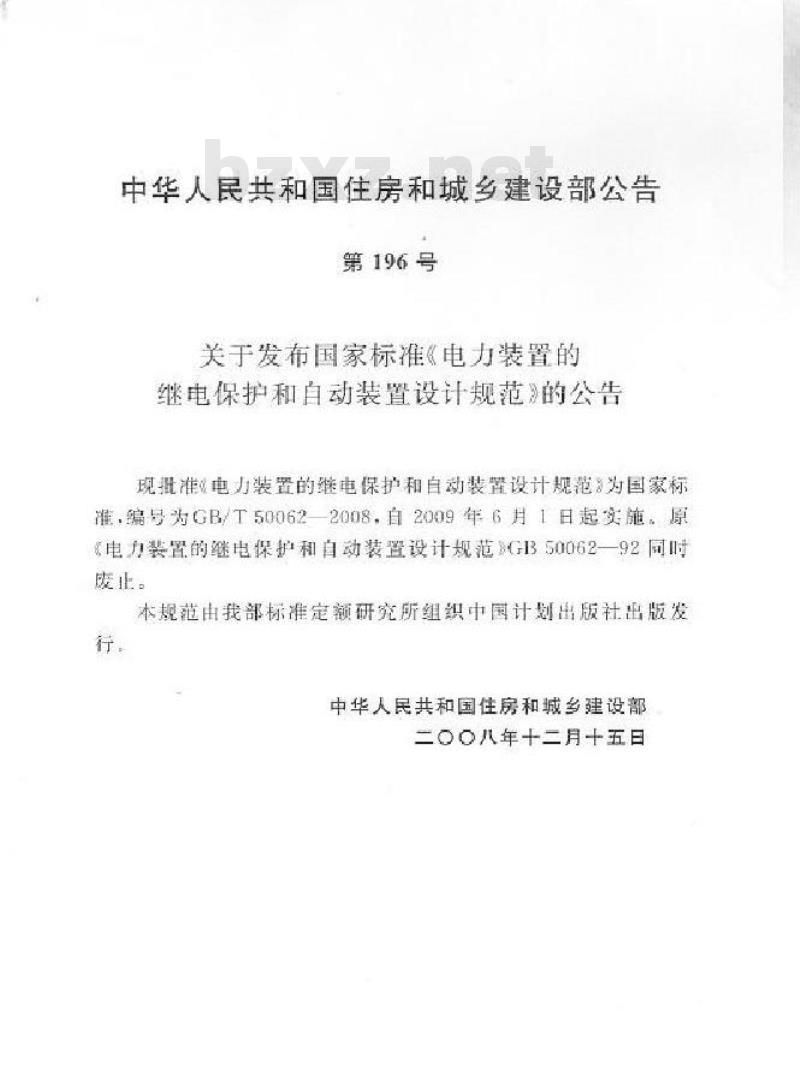

中华人民共和国住房和城乡建设部公告第196号
美干发布国家标准电力装置的
继电保护和自动装置设计规范》的公告现批准中力装置的维电保护和自动装置设计规范，为国家标准，编号为GB/工50062一2008，自2009年6月1日起实随。原电力装置的继电保护和自动装置设计规范GB50062-92同时废止。
本规范由我部标准定锁研究所组织中国计划出版社出版发行
中华人民共和国住房和城乡建设部二〇0八年十二月十五月

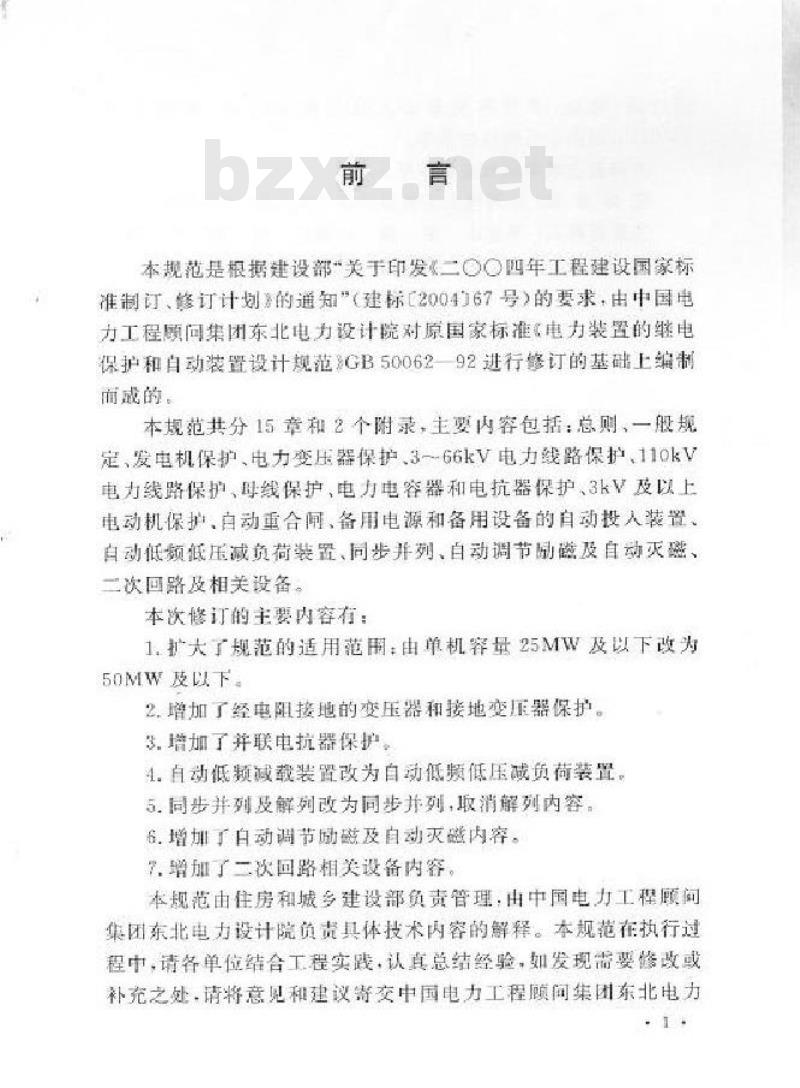

本规范是根据建设部美工印发二O四年工程建设国家材准制订、修订计划的通知”（建标200467号）的要求，由中国电力工程顾问集团东北电力设计院对原国家标准电为装置的继电保护和自动装置设计规范8GB5006292进行修订的基础上编制而成的，
本规范共分15章和2个附录，主要内容包括：总则、一股规定、发电机保护，电力变压器保护3~-66kV电力线路保护，110kV电力线路保护，母线保护，电力电容器和电抗器保护、3kV及以上电动机保、自动重合闸、备用电源和备用设备的自动投人装置、自动低额低压减负荷装置，同步开列、自动调节融磁及自动灭、二次回路及相关设备。
本次修订的主费内容
1.扩大广规范的适用范围：由单机容量25MW及以下改为50MW及以下
2.增加了经电阻接地的变压器和接地变压器保护。增加了并联电抗器保护
4.自动低赖减载装置改为自动低频低压减负荷装置5同步并列皮解列改为同步并列，取消解列内容，6.增加了自动调节励磁及自动灭磁内。增加工二次回路租美设备内容
本规范由住房和城乡建设部负责管理，由中国电力工程顾间集团东北电力设计院负责具体技术内容的解释。本规范在执行力程中，请各单位结合工程实践，认真总结经验，如发现需要修改或补充之处.请特意见和建议寄交中国电力工程顾问集团东北电力rYKAoNrKAca
设计院（地址：吉林省长春市人民大街4368号，邮政编码：1300212，以供今后终订时参考
本规范主编单位和主要起草人：主编单位：中国电力工程顾间集团东北电力设计院主要起草人：李岩山王题张福生刘钢安力群博光魏显安
一般规定
发电机保护
电力变压器保护
3~66kV电力线路保护
110kV电力线路保护
母线保护
电力电容器和电抗器保护
电力电容器保护
8.2联电抗器量护
3kV及以上电动机保护
自动重合间
备用电源和备用设备的自动投入装置自动低频低压减负荷装置
同步并列
自动调节励磁及自动灭璐
自动调节质避
白动灭感
15三次回路及相美设备
二淀回路
电流互藏器和电压互康器
直流电源
抗手抗精施
同步电机和变压器在自同步和非同步合闻时附录A
充许的冲击电流倍数
附录B维电保护的最小录敏系数
本规范用词说明
附：条文说明
TT KAONY KAca
1总则
1.0.1为在电力装置的继电保护和自动装置设计中，贯彻执行国家的技术经济政策，做到安全可靠、技术先进，经济合理，制定本规范
1.0.2本规范适用于3~110kV电力线路和设备单机容量为50MW及以下发电机、63MV·A及以下电力变压器等电力装置的继电保护和自动装置的设计。1.0.3电力装置的维电保护和自动装置的设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定3发电机保护
TYKAONYKAca
3.0.1电压在3kV及以上，容量在50MW及以下的发电机对下列故障及异常运行方式应装设相应的保护装置：定子绕组相间短路。
定子绕组接地。
定子绕组匝间短路。
发电机外部短路
定子绕组过负荷。
定子缆组过电压。
转子表层（负序)过负荷。
8励磁回路接地。
9励磁电流异常下降或消失。
10逆功率。
保护装置出口动作可分为下列方式302
停机：断开发电机（或发电机变压器）断路器灭磁。对汽1
轮发电机·关闭主汽门：对水轮发电机，关闭导水叶。2解列灭磁：断开发电机（或发电机变压器）断路器灭磁汽（水）轮机用负荷。
3解列：断开发电机（或发电机变压器）断路器。4缩小故障影响范围。
5信号：发出声光信号。
3，0，3对发电机定子组及出线的相问短路故障，应装设租应的保护装置作为发电机的主保护。保护装置应动作手停机，并应符合下列规定：
11MW及以下单独运行的发电机，如中性点则有引出线:3
应在中性点侧装设过电流保扩：如中性点侧无引出线，应在发电机端装设低电压保护
21MW及以下与其他发电机或与电力系统并列运行的发电机，应在发电机端装设电流速断保护。当电流速断保护灵敏性不符合要求时，可装设纵联差动保护，对中性点侧没有引出线的发电机，可装设低电压闭锁过流保护3对1MW以上的发电机，应装设纵联差动保护。对发电机变压器组，当发电机与变压器之间有断路器时，发电机与变压器应单独装设纵联差动保护，当发电机与变压器之间没有断路器时，可装设发电机变压器组共用的纵联差动保护。3.0.4发电机定子接地保护应符合下列规定：1发电机定子绕组单相接地故障电流充许值应采用制造的规定值，如无制造厂规定值，可按表3.0.4执行，表3.0.4发电机定子绕组单相接地故障电流允许值发自机额定电压(kV)
发直机额定容量（MW）
汽轮发电机
水轮发电机
水轮发丰机
10--50
40---50
接地电流允许值（A)
注：对新定电压为13.8kV的氢冷发电机，发电机定子绕组单相接地故障电流充计值应为2.5A
2对直接接于母线的发电机，当定子绕组单相接地故障电流（不计消弧线圈的补偿作用）大于允许值时，应装设有选择性的接地保护装置，其出口应动作丁信号。但当消弧线圈退出运行或其他原因导致上述故障电流大于允许值时，应动作于停机。保护装置应接于机端的零序电流互感器。其整定值应躲过不平衡电流和外部单相接地时发电机稳态电容电流，并宜设置外部短路闭锁装置。
未装设接地保护时，应在发电机电压母线上装设接地监视装4
管：其出口应动作工信号
保护装置或接地监视装置应能监视发电机零序电压值。TY KAoNaYKAca
3发良机变压器组应装设保扩区不小手%的定子接地保护，保装置应带限动作手信号，拍川据系统情洗和发中机绝缘状态作用于停机
保护装置应能监视发电机零序电压值。3，0，5发电相约定子也间知路保护应符合下刻规定：1对定了绕组星形接线，每相有并联分支，且中性点有分支引出端子的发电机，应装设零序电流型横差保护或裂相横差保护
横差保护裂柜横差保护应瞬时动作停机。在汽轮发电机励磁回路一点接驰后，可切换为带短时限动作于停机2对50MW的发电机，当定子绕红为星形接线，中性点只有三个引出端子时，也可装设匝间短路保护币复复路保护应瞬司动作工停机3.0.6对发电机外部相间短路故障和租作为发电机主保护的后备，其装设的保护成符合下列规定：全1对1MW及以下与其们发电机或与中大系统并列运行的发中机，应装设过电流保护。保护装置宜配置在发电机的中性点侧，动准电流应按股过最大负有电流整定：对中性点没有引出线的发电机，保护装置应配置在发电机端。2对1MW以上的发电机·宜装设低压启动或复合电压启动的过电流保护，电流元件的动作口流，可取发电机额定值的1.2~1.4倍：低电压元件接线电玉的动作电压，汽轮发电机叫取额定电压值的C.6学，水轮发电机可取额定电主值的07倍。负序电压元件的作电压，可取额定电压值0.C6~0.12倍。3对50MW的发电机，可装设负序过电流保护动低压启动过电流保护，负享电流元件的动作电流可取发电机额定电流值的0.5.6倍：电流元件的动作电流和低电压元件的动作电压可控
