【国家标准(GB)】 隔热耐磨衬里技术规范

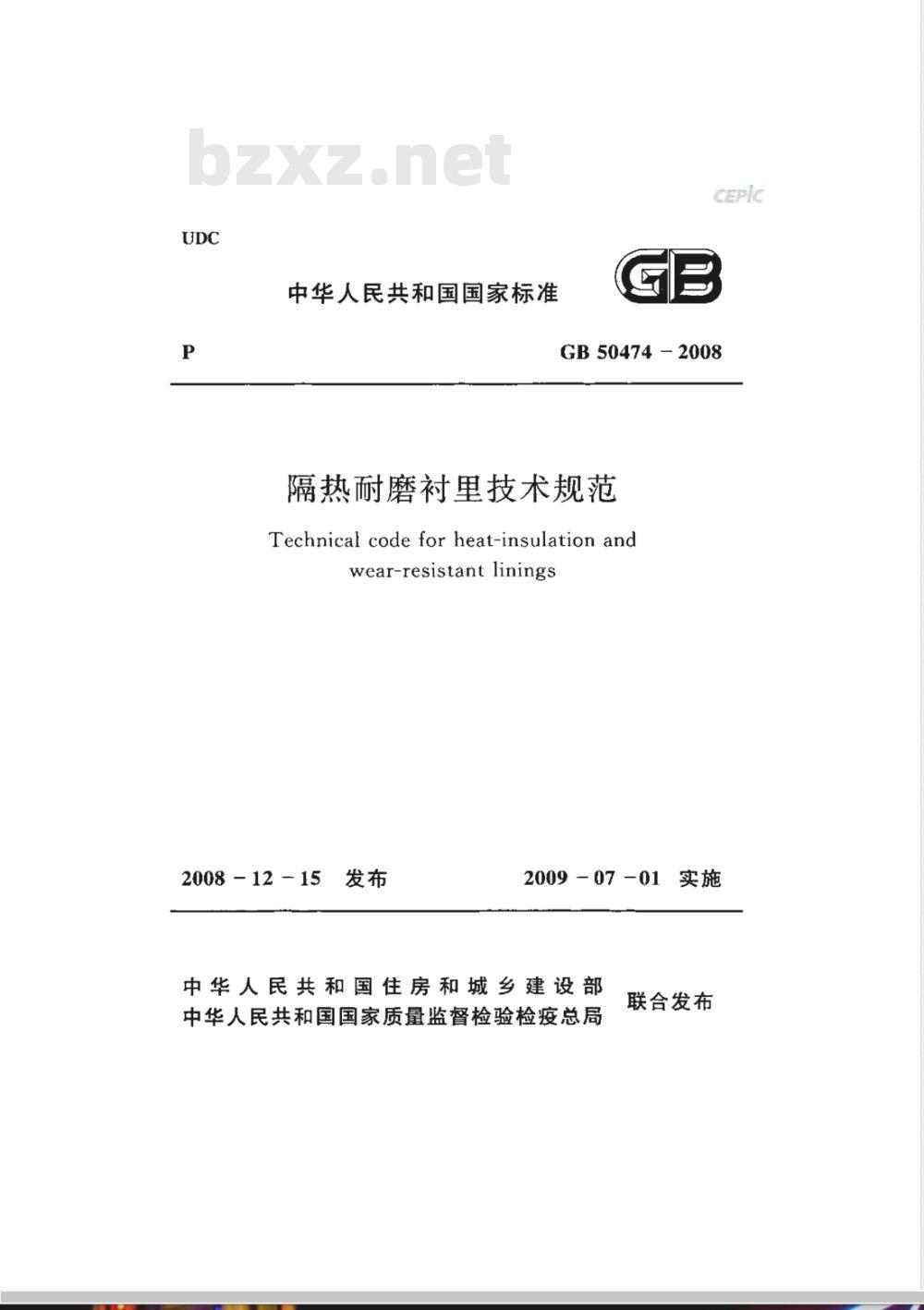

中华人民共和国国家标准
GB50474-2008
隔热耐磨衬里技术规范
Technical code for heat-insulation andwear-resistant linings
2008 -12 -15
2009-07-01实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

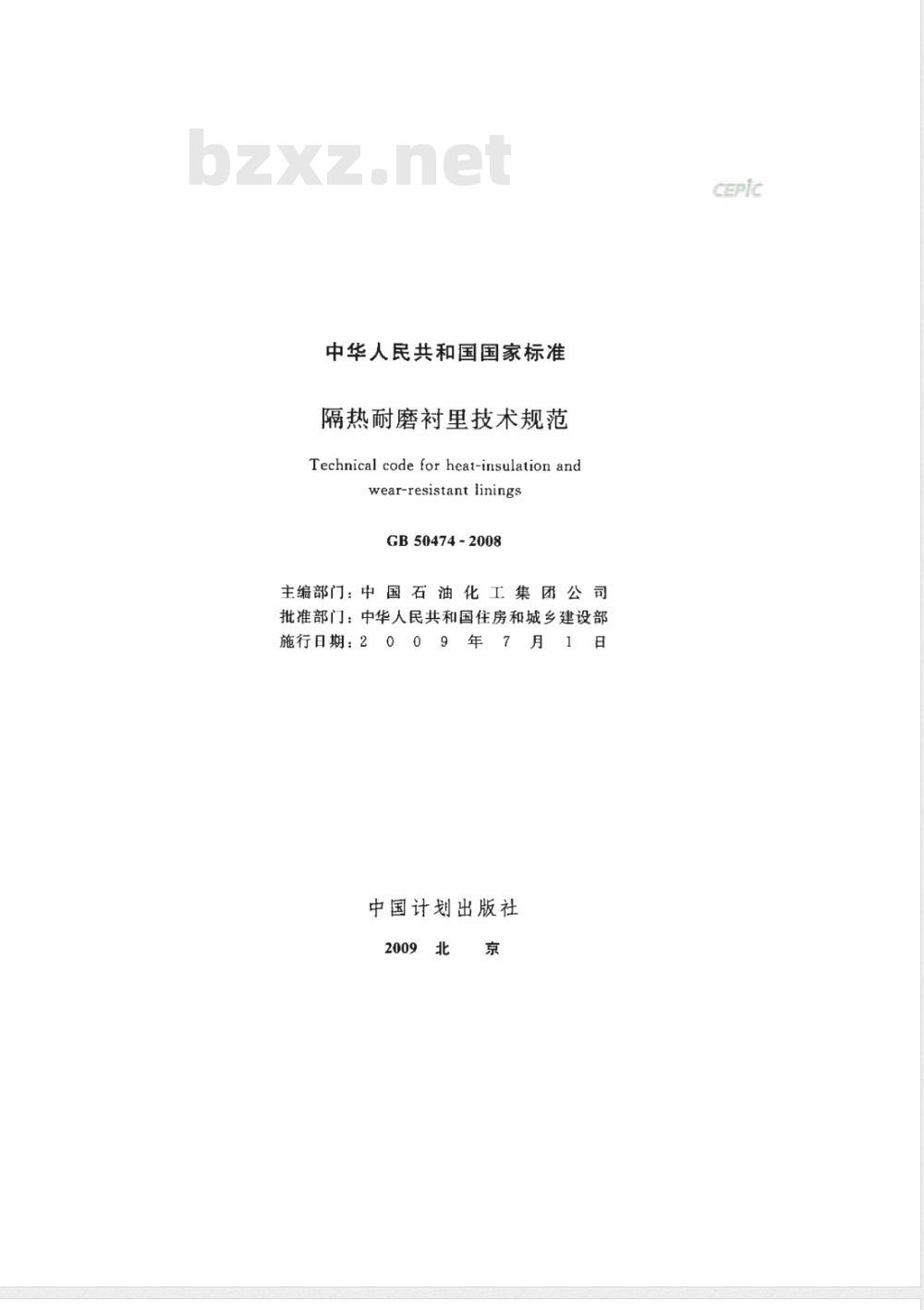

中华人民共和国国家标准
隔热耐磨衬里技术规范
Technical code for heat-insulation andwear-resistant linings
GB 50474-2008
主编部门：中国石油化工集团公司
批准部门：中华人民共和国住房和城乡建设部月1日
施行日期：2
年7月
中国计划出版社
2009北

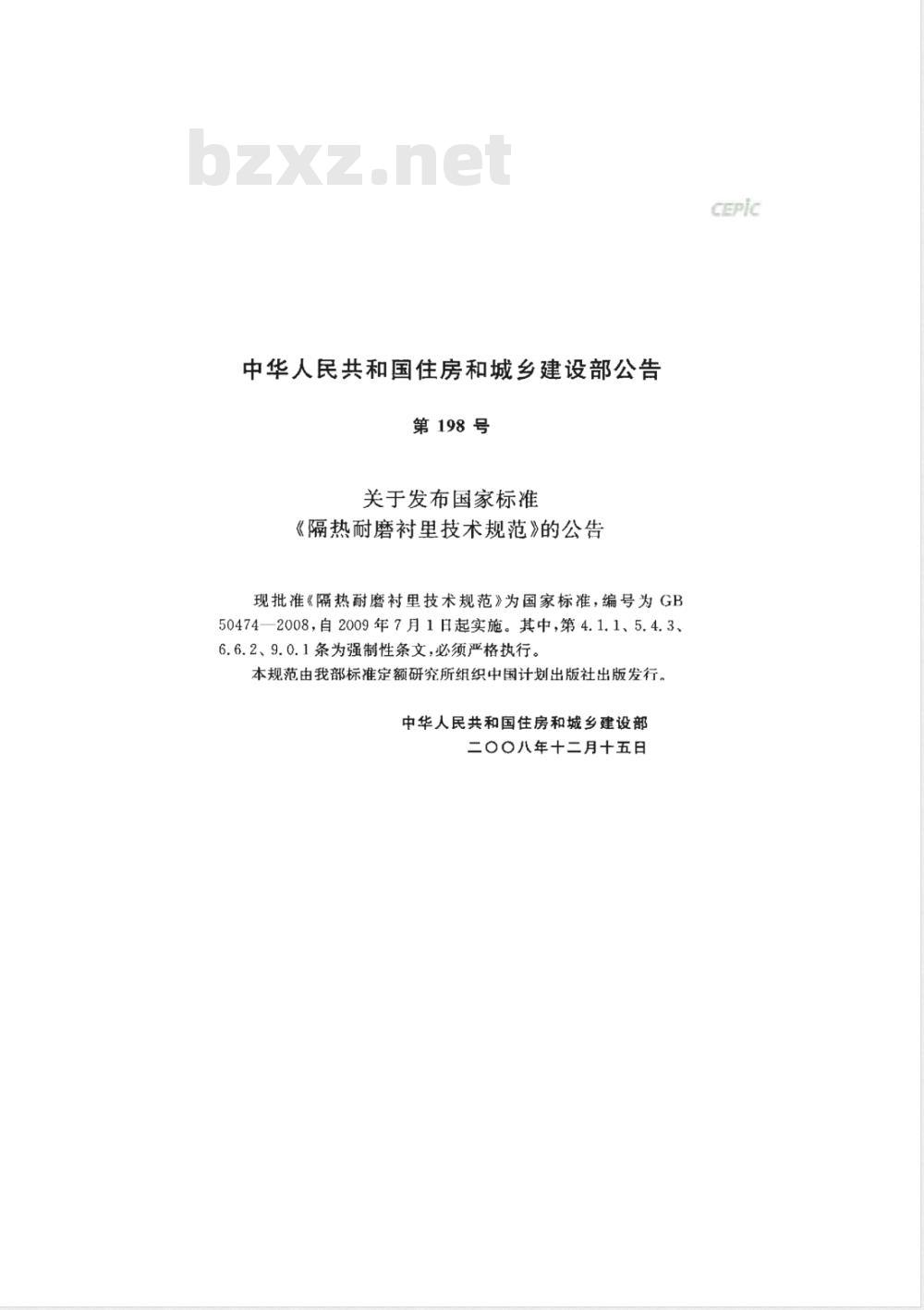

中华人民共和国住房和城乡建设部公告第198号
关于发布国家标准
《隔热耐磨衬里技术规范》的公告现批准《隔热耐磨里技术规范》为国家标准，编号为GB50474一2008，自2009年7月1日起实施。其中，第4.1.1、5.4.3、6.6.2、9.0.1条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部二〇0八年十二月十五日

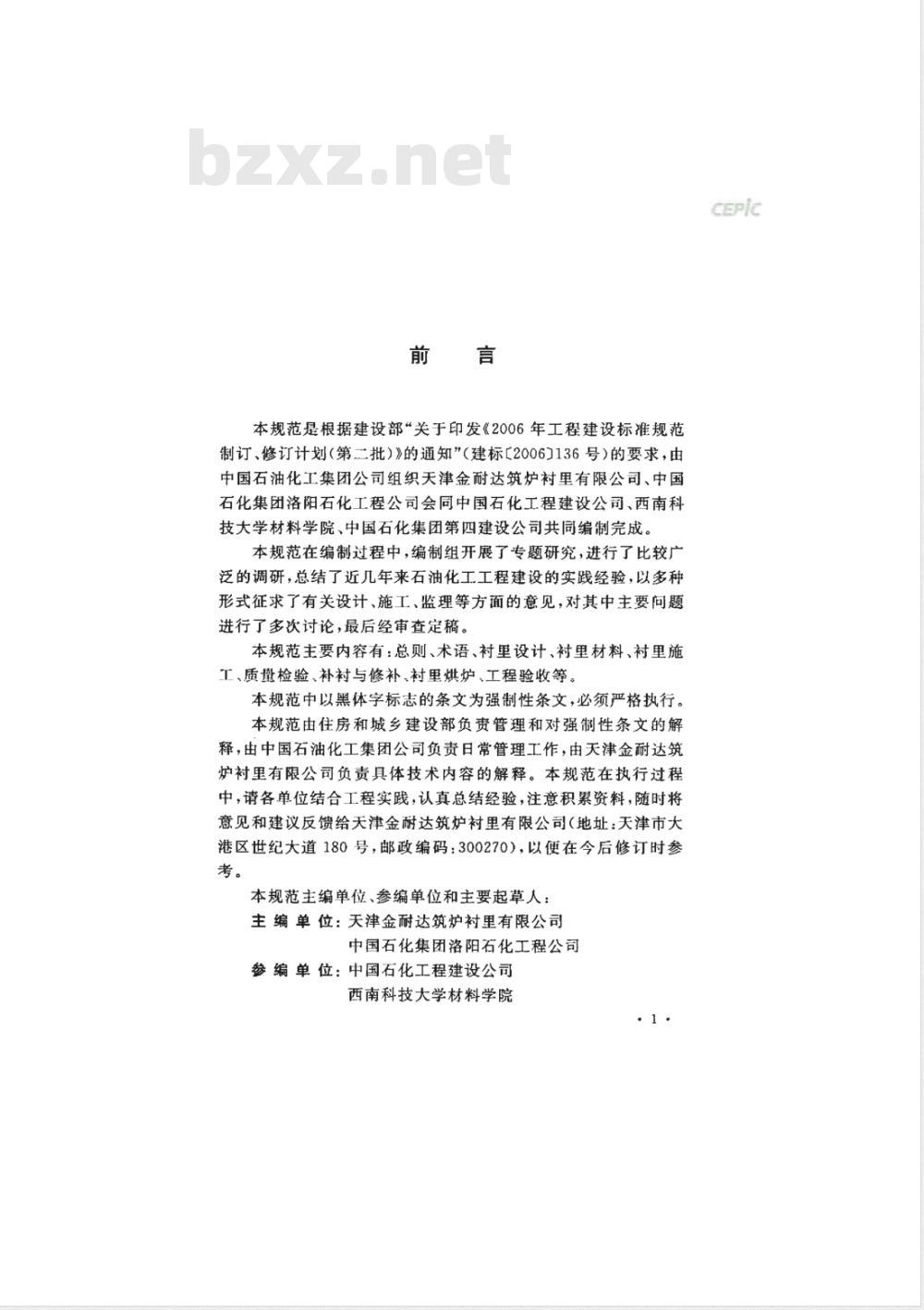

本规范是根据建设部“关于印发《2006年工程建设标准规范制订、修订计划（第二批）》的通知”（建标【2006】136号）的要求，由中国石油化工集团公司组织天津金耐达筑炉衬里有限公司、中国石化集团洛阳石化工程公司会同中国石化工程建设公司、西南科技大学材料学院、中国石化集团第四建设公司共同编制完成。本规范在编制过程中，编制组开展了专题研究，进行了比较广泛的调研，总结了近几年来石油化工工程建设的实践经验，以多种形式征求了有关设计、施工、监理等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。本规范主要内容有：总则、术语、衬里设计、衬里材料、衬里施工、质量检验、补衬与修补、衬里烘炉、工程验收等。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释，由中国石油化工集团公司负责日常管理工作，由天津金耐达筑炉衬里有限公司负责具体技术内容的解释。本规范在执行过程中，请各单位结合工程实践，认真总结经验，注意积累资料，随时将意见和建议反馈给天津金耐达筑炉衬里有限公司（地址：天津市大港区世纪大道180号，邮政编码：300270），以便在今后修订时参考。此内容来自标准下载网
本规范主编单位、参编单位和主要起草人：主编单位：天津金耐达筑炉衬里有限公司中国石化集团洛阳石化工程公司参编单位：中国石化工程建设公司西南科技大学材料学院

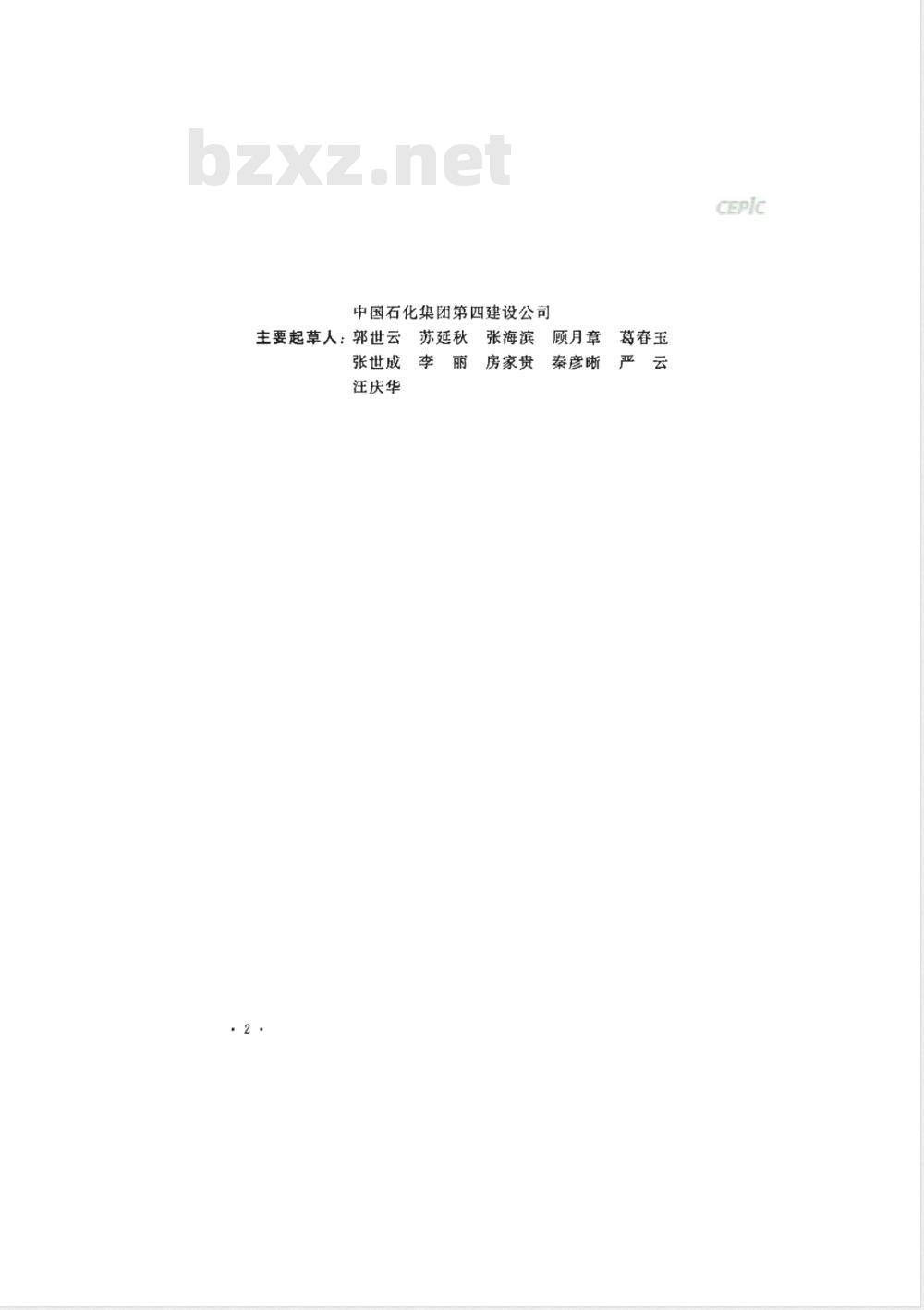

中国石化集团第四建设公司
主要起草人：郭世云
张世成
汪庆华
苏延秋
张海滨
房家贵
顾月章
秦彦晰
葛春玉
衬里设计
一般规定
衬里结构的选择
典型衬里结构·
锚固件的类型与布置
衬里厚度
衬里材料
一般规定
锚固件
钢纤维
不定形耐火材料
衬里混凝土
衬里施工
一般规定
金属表面处理
锚固件安装
衬里混凝土搅拌
施工缝
尧注法施工
喷涂法施工
手工擒制法施工
特殊部位施工
（4）
（4）
（6）
(29）
衬里混凝土养护
成品保护
质量检验
“般规定
衬里材料检验
除锈质量
锚固件安装检验
衬里混凝土检验
工程试样
补衬与修补
衬里烘炉
一般规定
8.2衬里烘炉制度
9工程验收
附录A龟甲网技术条件
......................
.......
附录B衬里施工作业人员操作技能考核方法喷涂衬里混凝土含水率测试方法附录C
本规范用词说明
附：条文说明
(34）
(40）
·（40）
(40）
·（43）
(44）
（45）
(49）
1为保障石油化工催化裂化装置反应再生系统设备隔热耐1.0.1
磨衬里工程的质量，满足催化裂化装置长周期运行和安全稳定生产的需要，制定本规范
1.0.2本规范适用于催化裂化装暨反应再生系统设备的隔热耐磨衬里设计、施工及验收，
1.0.3隔热耐磨衬里设计、施工及验收除应执行本规范外，尚应符合国家现行有关标准的规定。.1.
2术语
2.0.1催化裂化装置
catalytic cracking unit
以重质油品为原料，通过催化剂作用完成催化裂化反应，生产轻质油品和化工原料的炼油生产装置。2.0.2反应再生系统设备
reactor-regeneratorsystem equipment
催化裂化装置中带隔热耐磨衬里的设备、管道及其附件的统称。
隔热耐磨衬里
heat-insulated and wear-resistant lining在反应再生系统设备的器壁上由衬里混凝土和锚固件所构成的牢固附着在器壁上的稳定结构，简称衬里。2.0.4锚固件anchor
固定在反应再生系统设备器壁上，保持隔热耐磨衬里结构稳定性的组合件。
2.0.5衬里混凝土liningconcrete不定形耐火材料和水或其他液体拌和后的物料，按规定的方法施工，并在规定的条件下养护凝固，达到隔热、隔热耐磨、耐磨、高耐磨等性能要求的混凝土。
+monolithic refractory
2.0.6不定形耐火材料
由骨料、细粉和结合剂及添加剂组成的混合料，以交货状态直接使用或加入水或其他液体拌和后使用。2.0.7衬里材料liningmaterial
构成隔热耐磨衬里的金風和非金属材料的总称。2.0.8衬里烘炉liningbaking
隔热耐磨衬里按规定的温度和时间进行升温、恒温及降温并·2·
形成稳定结构的过程。
2.0.9冷壁
coldwall
反应再生系统设备中，有隔热性能衬里的设备和管道器壁。2.0.10热壁
hotwall
反应再生系统设备中，无隔热性能衬里的设备和管道器壁。·3.
3衬里设计
3.1一般规定
3.1.1衬里结构、衬里材料、施工要求应根据工艺过程、操作条件、不同部位的工况及金属构件膨胀对衬里的影响、环保、节能及经济因素综合等确定。
确定金属外壁温度时，不应产生金属器壁的露点腐蚀。3.1.3设备过渡段、设备开口、特殊部位及异形结构部位等处的衬里锚固钉应加密。
3.1.4龟甲网隔热耐磨双层衬里的反应再生系统设备宜设置阻气圈，沿轴向间距宜为1500～2000mm。3.1.5
特殊部位和异形结构部位的衬里结构应绘制节点详图。3.2村里结构的选择
隔热耐磨衬里应根据衬里结构和衬里混凝土的性能分为3.2.1
下列形式：
龟甲网隔热耐磨双层衬里[图3.2.1(a)。1
龟甲网耐磨或高耐磨单层衬里[图3.2.1(b)]。无龟甲网隔热耐磨双层衬里[图3.2.1(c)]。无龟甲网隔热耐磨单层衬里［图3.2.1(d)]。无龟甲网耐磨或高耐磨单层衬里[图3.2.1e)。CEPic
