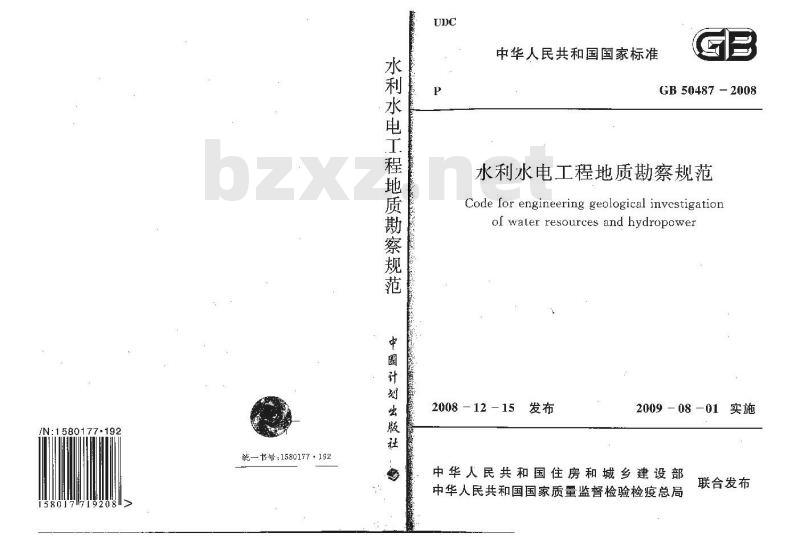

水利水电工程地质勘察规范
中华人民共和国国家标准
GB 50487 - 2008
水利水电工程地质勘察规范
Code lor engineering geological investigationof waler resources and hydropower2008 - 12 - 15
2009-08-01 实施
中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布

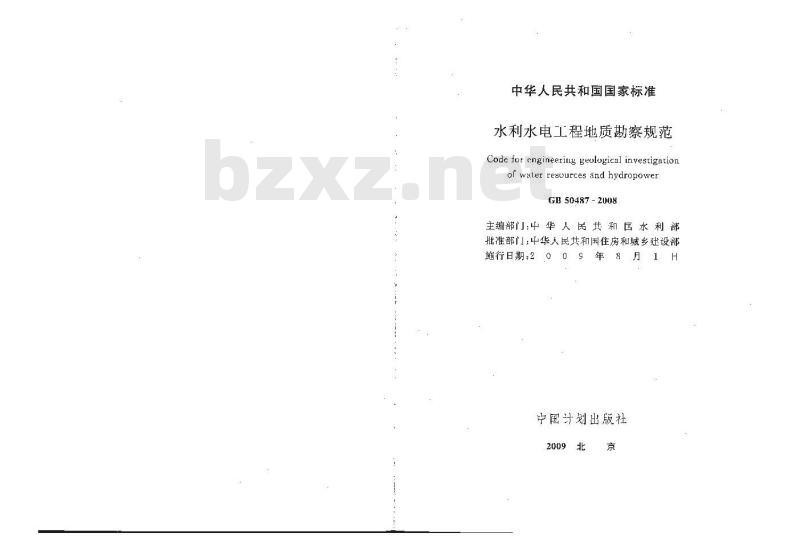

中华人民共和国国家标准
水利水电工程地质勘察规范
Code for rngineeritg geological investigationof water resuurces and hydropowerGB50487-2008
主编部门：中华人民共和国水利部批准部门：中华人民共和国住房和城乡建设部施行日期：2
宁国计划出版社
中华人民共和国国家标准
水利水电工程地质勘察规范
GB 50487 2008
中华人民共和司水利部主纳
中计划版社出版
（海，京西城区木裤地北里中11号国忠人厦（：座（层）（邮政编：100538电话：6390643363905381）新华书店北京发行所发行
供界知识印刷厂印刷
850×162毫米1/328.5张215于季2C09年1月第1版2003年7月第1次印刷数1—10:00册
统-书号：1580177·192

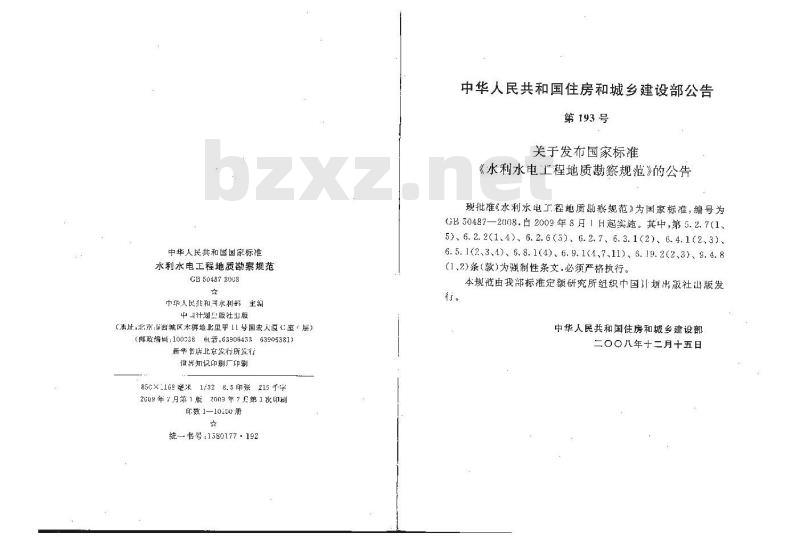

中华人民共和国住房和城乡建设部公告第193号
关于发布国家标准
《水利水电工程地质勘察规范》的公告现批准水利水电工程地质勘察规范》为国家标准，编号为GB50487—2008，白2009年8月1H起实随。其中，第5.2.7(1.5)、6.2. 2(1、4)、6. 2. 6(5)、6.2. 7、6. 3. 1(2)、6. 4. 1 (2、3)、6. 5. 1(2.3、4),6. 8. 1(4)、6. 9. 1(4,7,11)、6. 19. 2(2,3)S. 4. 8(1、2)条(款)为强制性条文.必须严格执行。本规范由我部标准定额研究所纽织中国训划出版社山版发行。
中华人民共和国住房和城乡建设部二00八年十二月十五日

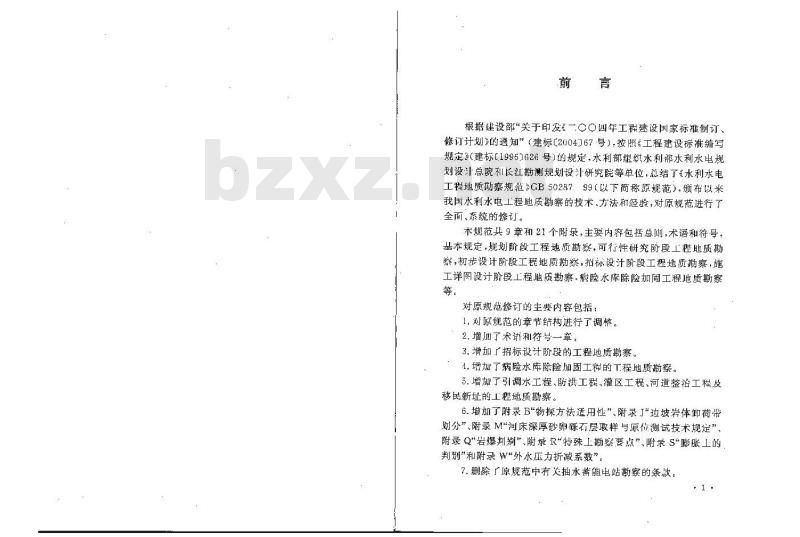

根据建设部“关于印发一○Q四年工程建设国家标准制订、修订计划》的通知”（建标[2004167号），按照《工程建设标准写规定》（建标[19957626号的规定，水利部组织水利部水利水电规划设计总院和长江勘测规划设计研究院等单位，总结了《水利水电工程地质坳察规范》CB5028799（以下简称原规范），颁布以米我国水利水电工程地质勘察的技术、方法和经验，对原规范进行了全面、系统的修订。
本规范其共9章和21个附录，主要内齐包括总则，术语和符号，基本规定，规划阶段工程地质勘察，可行性研究阶段工程地质勘察，初步设计阶段工程地质勘察，招标设计阶段工程地质勘察，施工详图设计阶段工程地质勘察.病险水库除险加固工程地质勘察等。
对原规范修订的主要内容包括：1.对原规范的章节结构进行了调整。2.增加了术讲和符号一章，
3.增加厂招标设计阶段的工程地质勘察。4.增加了病险水库除险加固工程的工程地质勘察。5.增加了引调水工程、防洪工程、灌区工程、河道整治工程及移民新址的工程地质勘察。

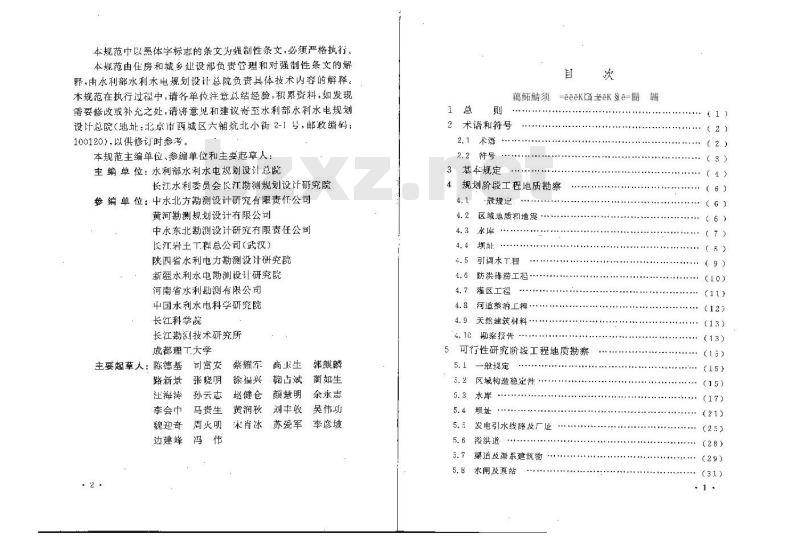

6.增加了附录B“物探方法适用性”、附录丁“边坡岩体卸荷带剑分”、附录M“河床深厚砂卵砾石层取样与原位测试技术规定”附录Q“岩爆判别\、附录R“特殊上勘察要点”附录S\膨胀上的判别”和附录W“外水压力折减系数”。7.删除原规范中有关抽水蓄能电站勘察的条款。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解释.由水利部水利水电规划设计总院负责具体技术内容的解释。本规范在执行过程中，请单位注意总结经验，积累资料，如发现需要修收或补充之处，请将意见和建议寄至水利部水利水电规划设计总院（地址：北京市西城区六铺坑北小街2-）号，邮政编码：100120),以供修订时参考。
本规范主编单位、参编单位和主要起草人：主编单位：水利部水利水电规剑设计总院长江水利委员会长江勘测规划设计郁究院参编单位：中水北方勘测设计研究有限责仁公司黄河勘测规划设计有限公司
中水东北勘测设计研究有限责任公司长江岩土工程总公司（武汉）
陕西省水利电力勘测设计研究院新疆水利水电勘测设计研究院
河南省水利勘测有限公司
中国水利水电科学研究院
长江科学院
长江勘测技术研究所
成都理工大学
主要起草人：陈德基
路新景
江海湛
李会巾
魏迎奇
边建峰
司富安
张晓明
孙云志
马贵生
周火明
蔡耀军
徐福兴
赵健仓
黄润秋
宋肖冰
高求生
鞠古斌
额慧明
刘丰收
苏爱军
郭麒麟
蔺如生
余永志
吴伟功
李彦坡
术语和符号
2.2符号
3基本规定
规划阶段工程地质勘察
般规定
区域池质和地震
引调水下程
防洪排涝工·
灌区工程
河道整治工程·
天然建筑材料
2.10蜘紧报告
可行性研究阶段工程地质勘察
一般规定
区域构造稳迁性
5.3水库
发电引水线路及厂止
凝洪道
渠道及系建筑物
求闸及泵站
（2）
（3）
深理长递洞
堤防及分书族工程
濮区工程
河道整治工程
魏民选址·
大然建筑材料
撕察报告
初步设计阶段工程地质勘察
一般规定
土石頭
湛凝土重力坝
混「拱坝
溢溢道
地面厂房
地下厂房
导流明渠及围堰工程
通航建筑物
边坡工程
渠道及渠系建筑物
水闸及策站
深追长隧洞
提防工程
区工程
6._8·河道整治工程
移民新址
天然建筑材料
断察报告
(33）
（37)
... (4c)
(4C）
（40）
（55)
【63）
++ (69)
招标设计阶段工程地质勘察
7.1一股规定
7.2工程地质复核与助察
7.3期察报告
..+...
施工详图设计阶段工程地质助察8.1
般规定
专门性工程地质勘察
施工地质
斯察报告
病险水库除险加固工程地质勘察5. 1
一般规
安全评价阶段工程地质勘察
可行性研究阶段工程延质斯察….初步设计阶段工程地质勘察
勘察报哲
附录 A
附录B
附录 D
附录E
附录 (
附录H
附录」
附录 K
工程地质勘察报告附件
物探方法适用性
喀斯特谬溺评价
浸没评价：
岩土物理力学参数取值
岩上体渗透性分级
土的渗透变形判别
岩体风化带划分
边坡岩体卸荷带划分
边坡稳定分析技术规定
附录L
附录 M
附录N
环境水腐蚀性评价
河床深厚砂卵砾石层取样与原位测试技术规定
围岩工程地质分类
+++79)
（80)
：（1G9)
（123)
附录P
附录Q
附录 R
附录S
附录
附录V
附录班
土的液化判剂
岩爆判别
特殊上勘察要点
膨胀土的判别
黄十混陷性及混陷起始压力的判定岩体结构分类
坝基岩体下程地质分类
外水压力折减系数
本规范用词说明
附：条文说明
（125)
1.0.1为了统水利水电工程地质勘察工作，明确断察工作深度利要求，保证勘察工作质量，制定术规范。1.0.2本规范适用于大型水利水电工程地质助察工作。1.0.3水利水电工程地质勘察宜分为规划、项目建议书、可行性研究、初步设计、招标设计和施工详图设计等阶段，项目建议书阶段的勘察工作宜基本满足可行性研究阶段的深度要求。1.0.4病险水库除险加固工程勘察宜分为安全评价、可行性研究和初步设计三个阶段，
1.0.5水利水电工程地质助察除应符合本规范外，尚应符合国家现行有美标准的规定。
2术语和符号
2.l.1活断层activefault
晚更新世(10 万年)以来有活动的断层。2.1.2水库渗凝reservoirleakage水库内水体经由库盆岩土体向库外渗漏而漏失水量的现象，2,1,3水库浸没reservoir imersion出丁水库蓄水使库区周边地区的地下水位抬高，导致地面产牛点渍化、沼泽化及建筑物地基条件恶化等软生地质灾害的现象。2.1.4水库塌岸reservoirbankcaving水库蓄水后或蓄水过程中,受水位变化和风浪作用的影响，引起岸坡土体稳定性发生变化，导致岸坡遭受破坏塌的现象。2.1.5水库诱发地reservoir induced earthquake因蓄水引起库盆及库周原有地衰活动性发生明显变化的现象。bzxZ.net
2.1.6移民选址.T程地质勘察enginctringgcolagiralinvesti-gation fur resettlement sites为水利水电工程建设移民安置选所进行的工程地质勘察工作。
2.1.7河床深厚覆盖层thick overburden厚度大丁40m的河床覆盖层。
2.1.8卸荷变形unlaading deforniation地表岩体由十大然地质作用或人类工程活动减载卸荷，内部应力调整而引起的变形，
2.1.9 透水率 permeability rate2
以吕荣值为单位表征岩体透性的指标。2.1.10渗透稳定性seepagcstability在渗透水流作用下，岩上体内松散物质抵抗渗透变形的能力。2.1.11软弱尖层weak inlerbed
岩层中淳度相对较薄，力学强度较低的软弱层或带。2.1.12长隧洞longlunnel
钻爆法施.T长度大于3km的隧洞；TBM法施T长度大于10km的隧洞。
2.1.13深埋隧洞deep tunncl
埋深大于600m的隧洞。
一近震震级标度；
浸没地下水埋深临界值(m)；
\的毛管水上升高度（m）；
抗剪强度摩擦系数；
一抗剪断强度摩擦系数；
抗剪断强度粘聚力（MPa）；
渗透系数（cm/s）；
透水率(Lu)：
岩石饱和单轴抗压强度（Mra)：土的细颗粒含量，以质量百分率计（%)；-不均匀系数；
临界水力比降；
用岩强度应力比；
岩体完整性系数；
外水压力折减系数。
3·基本规定
3.0.1水利水电工程各阶段的工程地质勘察工作，应符合本规范的有关规定。
3.0.2助察单位在开展野外工作之前，应收集和分析已有的地质资料,进行现踏断，了解自然条件和工作条件，结合工程设计方案和任务要求，编制工程地质勘察人纲。勘察大纲在执行过程中应根据客观情况变化适时调整。3.0.3工程地质勘察大纲应包括下列内容：1任务来源、工程概况、勘察阶段、勘察目的和任务。2勘察地区的地形地质概况及工作条件。3已有地质资料、前阶段勘察成果的士要结论及审查、评估的主要意见。
4勘察工作依据的规程、规范及有关规定。5勘察工作关键技术间题和主要技术捐施。6勘察内容、技术要求、上作方法和勘探工程布置图，7计划工作量和进度安排，
8资源配置及质量、安全保证措施。9提交成果内容、形式、数量和H期。3.0.4水利水电工程地质勘察应按勘察程序分阶段进行.并应保证勘察周期和谢察工作量。勘察丁作过程中,应保持与相关专业的沟通和协调。
3.0.5勘察工作应根据工程的类型和规模地形地质条件的复杂程度.各勘察阶段工作的深度要求，综合运用各种谢察手段，合理布置勘察工作，注意运用新技术、新方法。3.0.6工程地质勘察应先进行工程地质测绘，在工程地质测绘成果的基础[布置其他助察工作
3.0.7应根据地形地质条件、岩十体的地球物理特性和探测目的选择物探方法。
3.0.8应根据地形地质条件和水工建筑物类型，选择坑（槽）、孔，调、井等助探工程，并应有专门设计或技术要求。3.0.9：岩上物理力学试验的项目、数量和力法应结合工程特点、岩土体条件、勘察阶段试验方法的适用性等确定。试样和原位测试点的选取均应具有地质代表性。3.0.10丁程地质勘察应视原位监测及长期观测工作。对需要根据位移（变形）趋势或动态变化作出判断或结论的重要地质现象，应及时布设原位监测或长期观测点（网），3.0.11天然建筑材料的谢察工作应确保各勘察阶段的精度和成果质量满足设计要求。
3.0.12对重大而复杂的水文地质、工程地质问题应列专题迅行研究。
3.0.13工程地质勘察应重视分析工程建设可能引起环境地质条件的改变及其影响，
3.0.14勘察工作中的各项原始资料应真实、准确、完整，并应及时整理和分析。
3.0.15各勘察阶段均应编制并交工程地质察报告，报应结合水工建筑物的类型和特点、加强对水文地质、工程地质问题的综合分析。报告正文可按照本规范有关条款编写，其附件应符合本规范附录A的规定，
规划阶段工程地质勘察
4.1一般规定
4.1.1规划阶段工程地质勘察应刘对规划方案和近期开发工程选择进行地质论证，并提供工程地质资料。4.1.2规划阶段工程地质勘察应包括下列内容：1了解规划河流、润段或工程的区域地质和地震概况。2了解规划河流、测段或工程的工程地质条件，为各类型水资源综合利旧工程规划选点，选线和合理布局进行地质论证。重点了解近期开发工程的地质条件。3了解梯级坝址及水库的工程地质条件和主要工程地质问题，论证梯级兴建的可能性。
4『解引水工程、防洪排涝工程、灌区工程、河道整治工程等的工程地质条件。
5对规划河流(段)和各类规划工程大然建筑材料进行普查。4.2区域地质和地震
4.2.1区域地质和地震的勘察成包括下列内容：1区域的地形地貌形态、阶地发肯情况和分布范目。2区域内沉积考，岩浆岩、变质岩的分布范用，形成时代和岩性、岩相特点，第四纪沉积物的成因类型、组成物质和分布。3区域内的主要构造单元，裙皱和断裂的类型,产状、规模和构造发展史，历史和现今地震情况及地震动参效等。4大型泥石流、崩塌、滑坡、略斯特（岩溶）、移动沙丘及冻土等的发育特点和分布情况
5主要含水层和隔水层的分布情况，潜水的埋深，泉水的出6
露情况与类型等区域水文地质特征。4.2.2区域地质勘察工作应在收集和分析各类最新区域地质资料的基础上，利用卫片、航片解译编绘区域综合地质图：并虚根据需要进行地质复核，
4.2.3地震勘察工作应收集最新正式公布的历史和近代地震目录、地囊区划资料、相关省区仪测地震及地震研究资料、邻近地区工程场地的地震安全评价结论，编绘区域构造与地虑需中分布图。应按现行国家标准“中国地震动参数区划图\GB18306确定各T程场地的地震动参数。
4.2.4区域综合地质图、区域构造与地震震中分布图的比例尺可选用1：500000~-1：200000，编图范圖应包括规划河道或引调水线路两侧各不小于150km。
4.2.5对近期开发下程，宜根据区域地质环境背景,断层活动性、历史及现今地震活动性、地动参数区划等进行区域构造稳定性分析。
4.3水库
4.3.1水库区勘察应包括下列内容：1“了解水库的地质和水文地质条件，2了解可能威胁水库戒立的坡、潜在不稳定岸坡、泥石流等的分布，并分析其可能影响。3了解水库运行后可能对城镇、重大基础设施的安全产生严重不良影响的不稳定地质体，翊岸和浸没等的分布范国。4“了解透水层与踊水层的分布范围、可岩地区的喀斯特发育情况、河谷和分水岭的地下水位，对水库封闭条件及渗漏的可能性进行分析。
5了解水库区可能对水坏境产生影响的地质条件。6了解重要矿产的分布情说。
4.3.2水库勘察宜结合区域地质研究工作进行，当水库可能存在渗漏、归岸、浸没、滑坡等工程地质问题Ⅱ影响工程决策吋，应进行相应的工程地质测绘，并应根据需要布置勘探工作。4.3.3水库工程地质测绘比例尺可选用1：190000：59000，可溶岩地区可选用1～50000～1=10000。水库渗漏的工程地质测绘范围应扩人至与渗漏有关的地段。4.4坝
4.4.1项址勘察应包括下列内容：1了解坝址所在河段的河流形态，河谷地形地貌特征及河谷地质结构。
2了解圳址的地层岩性、岩休结构特征、软弱岩层分布规律、岩体渗透性皮御荷与风化程度。了解第四纪沉积物的成因类型、厚度、层次，物质组成、渗透性，以及特殊土体的分布。3了解坝址的地质构造特别是大断层、缓倾角断层和第四纪断层的发育情况。
4了解拟址及近坝地段的物理地质现象和岸坡稳定情况。5丁解透水层和隔水层的分布情况，地下水埋深及补给、径流、排泄条件。
6了解可溶岩坝址喀斯特洞穴的发育程度、两岸喀斯特系统的分布特征和坝址防渗条件。
7分析坝址地形、地质条件及其对不同坝型的适应性。4.4.2近期开发工程坝址察除应符合本规范第4:4.1条的规定外.尚应重点了解下列内容：
1坝基中主要软弱爽层的分布、物质组成、天然性状。2坝基主要断层、缓倾角断层和破碎带性状及其延伸情况。3项肩体的稳定情况。
4当第四纪沉积物作为坝基时：土层的层次，厚度、级配、性状、渗透性、地下水状态。
5当可能采用地下厂房布置方案时，地下洞室围岩的成洞条件。8
乔当可能采用当地材料坝方案时,溢洪道布暨地段的地形地质条件及筑坝材料的分布与储量。4.4.3坝址的勘察方法应符合下列规定：1域址工程地质测绘比例尺，峡谷区可选用1：10000-～1：5090，斤陵平原区可选用1：50000~1：10000。测绘范围应包括比选坝址、绕坝渗溺的岸坡地段，以及附近低于水库水位的垭口、古河道等。
2在地形和岩性条件适合的情况下，可布置1条顺河物探剖面和1～3条横河物探剖面，近期元发工程应适当增加。物探方法的选择应符合本规范附录3的规定。3坝址勘探宦符合下列规定：
1)沿坝址代表性轴线可布置1~3个钻孔，河床较为元阔的坝址，河床钻孔数可适当增加。近期开发上程坝址或地质条件较为复杂的坝址可布置3~~5个钻孔，其巾两岸至少各有1个钻孔，峡谷地区坝址，两岸宜布置平弼，平硼应进入相对完整的岩休。
2)河床控制性钻孔深度宜为项高的 1-~1. 5 倍。在深厚覆盖层河床或地下水位低于河水位地段，钻孔深度可根据需要加深。
3)钻孔基岩段应逊行压水试验。小)钻孔基岩段宜进行综介测试。4坝区主要岩土体应取样做岩矿鉴定称少量室内物理力学试验。
5对地下水、地表水进行水质简分析。4.5引调水工程
4.5.1引调水工程线路勘察应包括下列内容：1了解沿线地形地貌特征。
2了解沿线地层岩性,第四纪沉积物的分布和成因类型。0
3了解沿线地质构造特征。
4了解沿线的水文地质条件，可溶岩区的喀斯特发齐特征。5了解沿线崩塌、滑坡泥石流、地下采空区、移动沙丘等的分布情况。
6了解沿线沟谷，浅埋隧洞及进出口地段的覆盖层厚度，岩体的风化、卸荷发育程度和山坡的稳定性。7了解主要渠系建筑物的工程地质条件和主要工程地质问题。
8了解沿线矿产、地下构筑物和地下管线等的分布。4.5.2引调水.T程线路的勘察方法应符合下列规定：1收集和分析引调水工程区域地质、航（卫)片解译资料，编绘综合地质图。
2引调水工程线路应逊行工程地质测绘：比例尺可选用1：50000~1：10000，测绘范周宜包括各比选线路两侧各1000300m，刘于深埋长隧洞宜适当扩人。3根据地形和地质条件选用合适的物探方法。物探部面应结合勘探部面布置，并应充分利用勘探钻孔进行综合测试。4沿渠道中心线宜布置勘探剖面.勘探点间距宜控制在3000~5000m之间，期探点深度根据需要确定。沿线的不同地貌单元、地下采空区、跨河建筑物等地段应布置钻孔。5隧洞沿线的勘探点宜布置在进出口及浅埋段。6应测定沿线地下水位，并取水样进行水质简分析。7引调水工程沿线主要岩土层，可进行少量室内试验。根据需要进行原位测试。
4.6防洪排涝工程
4.6.1防洪排涝工程勘察应包括小列内容：1了解工程区的地形地貌特征，
2“广解工程区地层的成因类型、分布和性质，特别是工程性质不良岩土层的分布情况。
3了解对工程有影响的物地质现象分布情说。4了解工程区水文地质条件。
4.6.2防洪排满下程的勘察方法应符合下列规定：1、调查、访问、收集分析有关资料。2工程地质测绘比例尺可选用1：50000-～1：10000测绘范围应包括线路两各1000~3000m，3根据需进行少量勘探和室内试验工作，4.7区工程
4.7.1灌区工释勘察包括灌排渠道及渠系建筑物的工程地质勘察和灌区水文地质勘察。
4.7.2灌排渠道及渠系建筑物的丁程地质勘察应包括下列内容：1了解地形地貌特征，
2了解地层岩性和第四纪沉积物的分布情况，尤其是工程性质不良岩土层的分布情说。
3了解泥石流、地而沉降、地下采空区、移动沙丘等的分布情况。
4了解水文地质条件。
4.7.3灌排渠道及架系建筑物的T程地质勘察方法应符合下列规定：
1工程地质测绘比例尺可选用150000110000测绘范国它包括各比选线路两侧各1000~3000m。2根据需要开展地面物探工作。
3勘探工作应符衍合下列规定：
1)沿灌排渠道宜布置勘探部面，勘探点宜结合渠系建筑物布置。
2)勘探剖面上的助探点间距宜控制在3000-~5000m3)勘探工作以坑探为主，结合建筑物需要布置少量孔，钻11
