【国家标准(GB)】 通用机械和重型机械用圆柱齿轮 模数

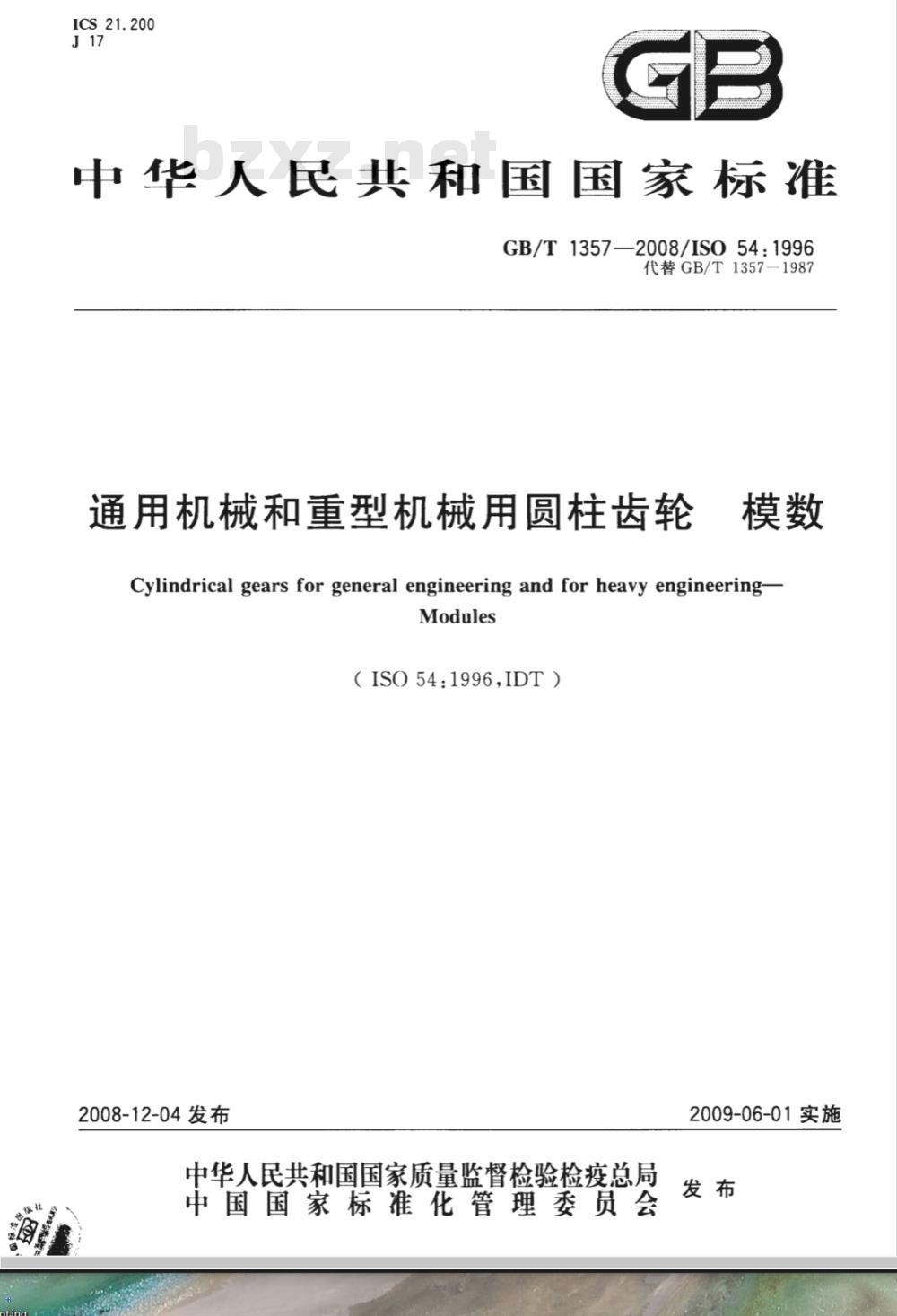

ICS 21.200
中华人民共和国国家标准
GB/T1357—2008/IS054:1996
代替GB/T1357--1987
通用机械和重型机械用圆柱齿轮模数
Cylindrical gears for general engineering and for heavy engineering-Modules
（ISO54：1996,IDT）
2008-12-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-06-01实施

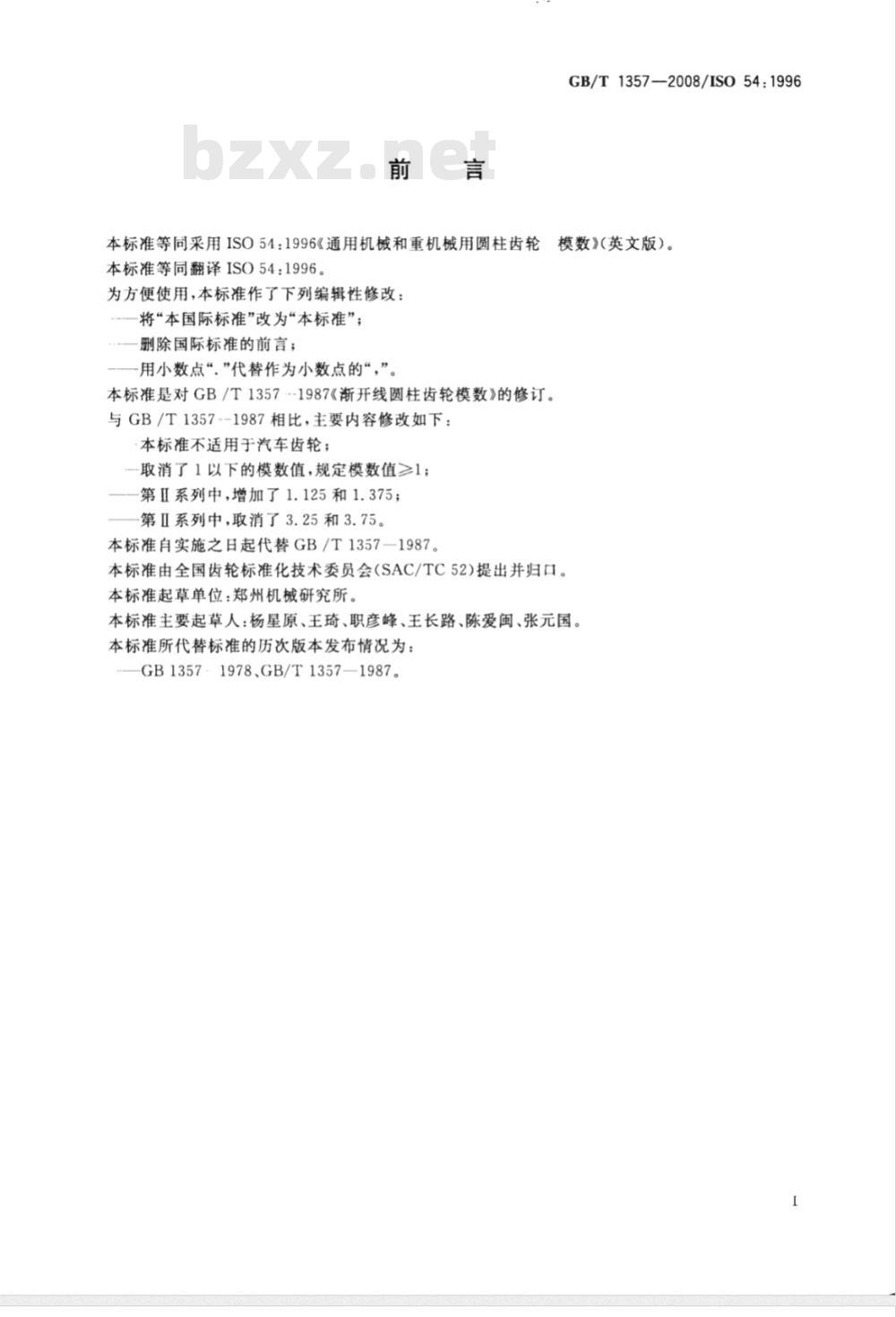

本标准等同采用ISO54：1996《通用机碱和重机械用圆柱齿轮本标准等同翻译ISO54：1996。
为方便使用，本标准作了下列编辑性修改：将“本国际标准”改为“本标准”；删除国际标准的前言；
用小数点“.”代替作为小数点的“，”本标准是对GB/T1357-1987《渐开线圆柱齿轮模数》的修订。与GB/T1357--1987相比，主要内容修改如下：本标准不适用于汽车齿轮；
取消了1以下的模数值，规定模数值≥1；第Ⅱ系列中，增加了1.125和1.375；第Ⅱ系列中，取消了3.25和3.75。本标准自实施之日起代替GB/T1357一1987。GB/T1357—2008/ISO54:1996
模数》（英文版）。
本标准由全国齿轮标准化技术委员会（SAC/TC52）提出并归口。本标准起草单位：郑州机械研究所。本标准主要起草人：杨星原、王琦、职彦峰、王长路、陈爱闽、张元国。本标准所代替标准的历次版本发布情况为：GB13571978.GB/T1357—1987。

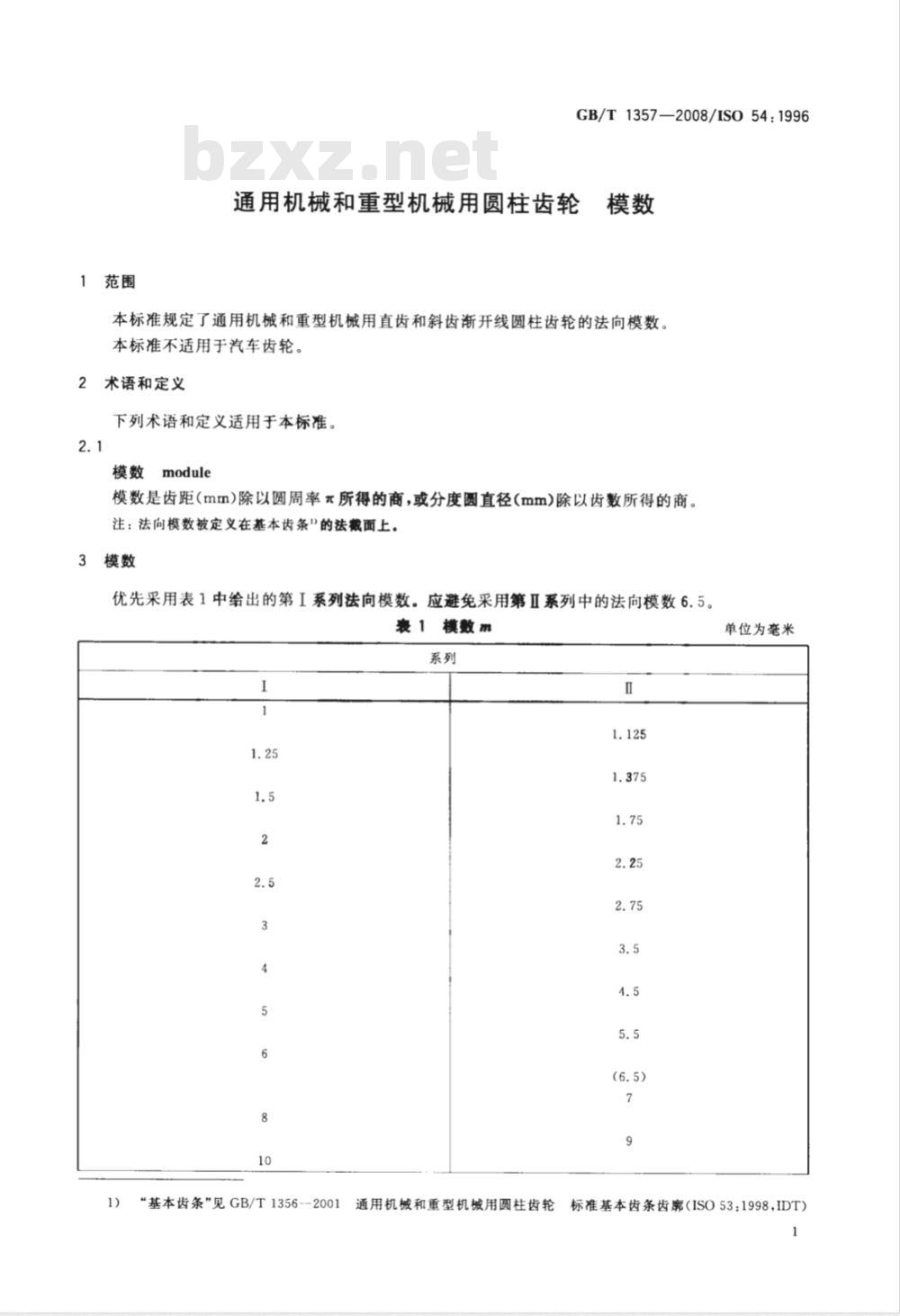

1范围
GB/T1357—2008/IS054:1996
通用机械和重型机械用圆柱齿轮模数
本标准规定了通用机械和重型机械用直齿和斜齿渐开线圆柱齿轮的法向模数。本标准不适用于汽车齿轮。
术语和定义
下列术语和定义适用于本标准。2.1
Tmodule
模数是齿距(mm)除以圆周率元所得的商，或分度圆直径(mm)除以齿数所得的商。注：法向模数被定义在基本齿条的法截面上。3模数
优先采用表1中给出的第I系列法向模数。应避免采用第Ⅱ系列中的法向模数6.5。表1模数m
“基本齿条”见GB/T1356--2001Ⅱ
单位为毫米
通用机械和重型机械用圆柱齿轮标准基本齿条齿廓（ISO53：1998，IDT）GB/T1357—2008/ISO54:1996

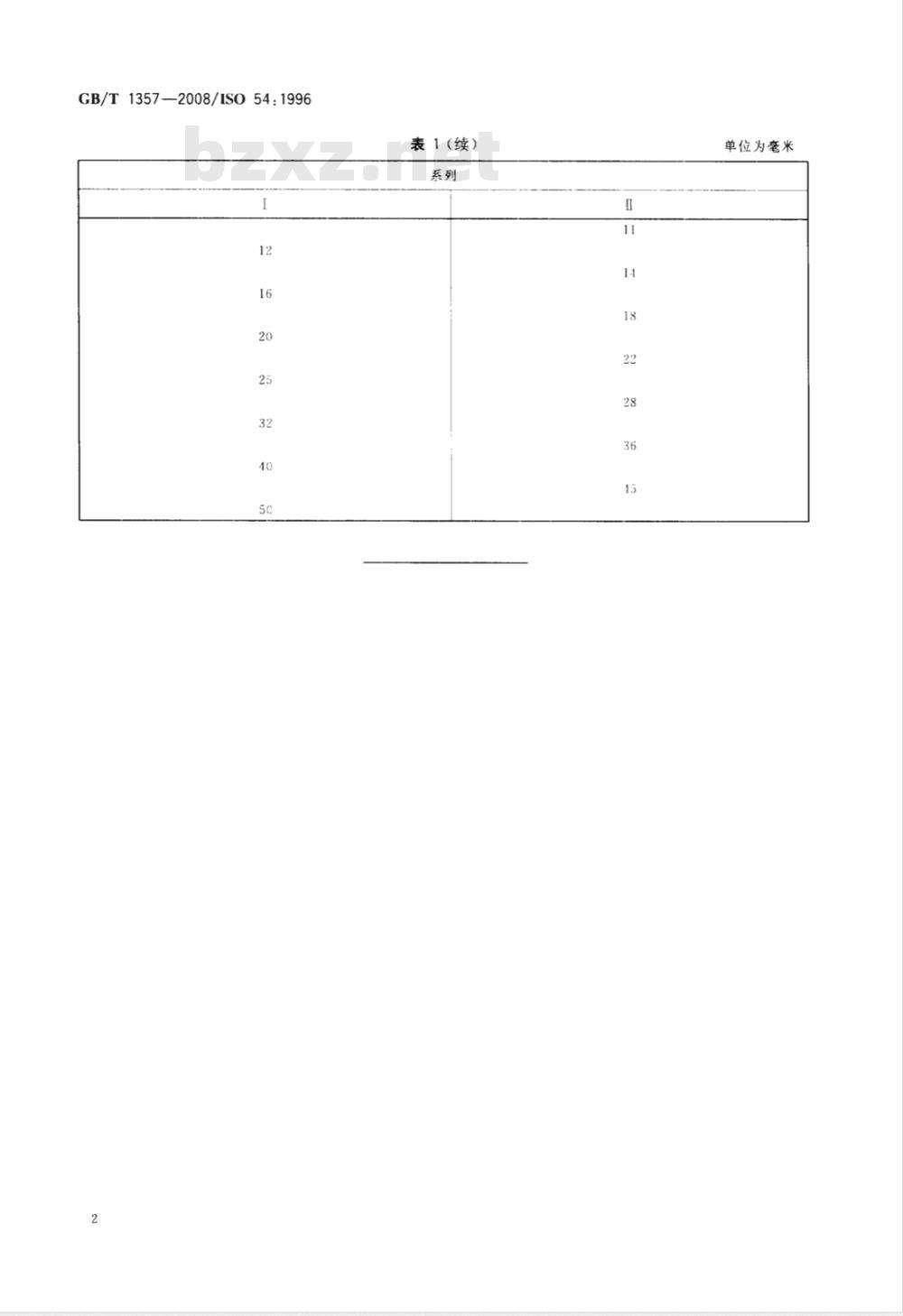

表1(续）
单位为毫米
GB/T_1357-2008
打印1期：2010年3月12日

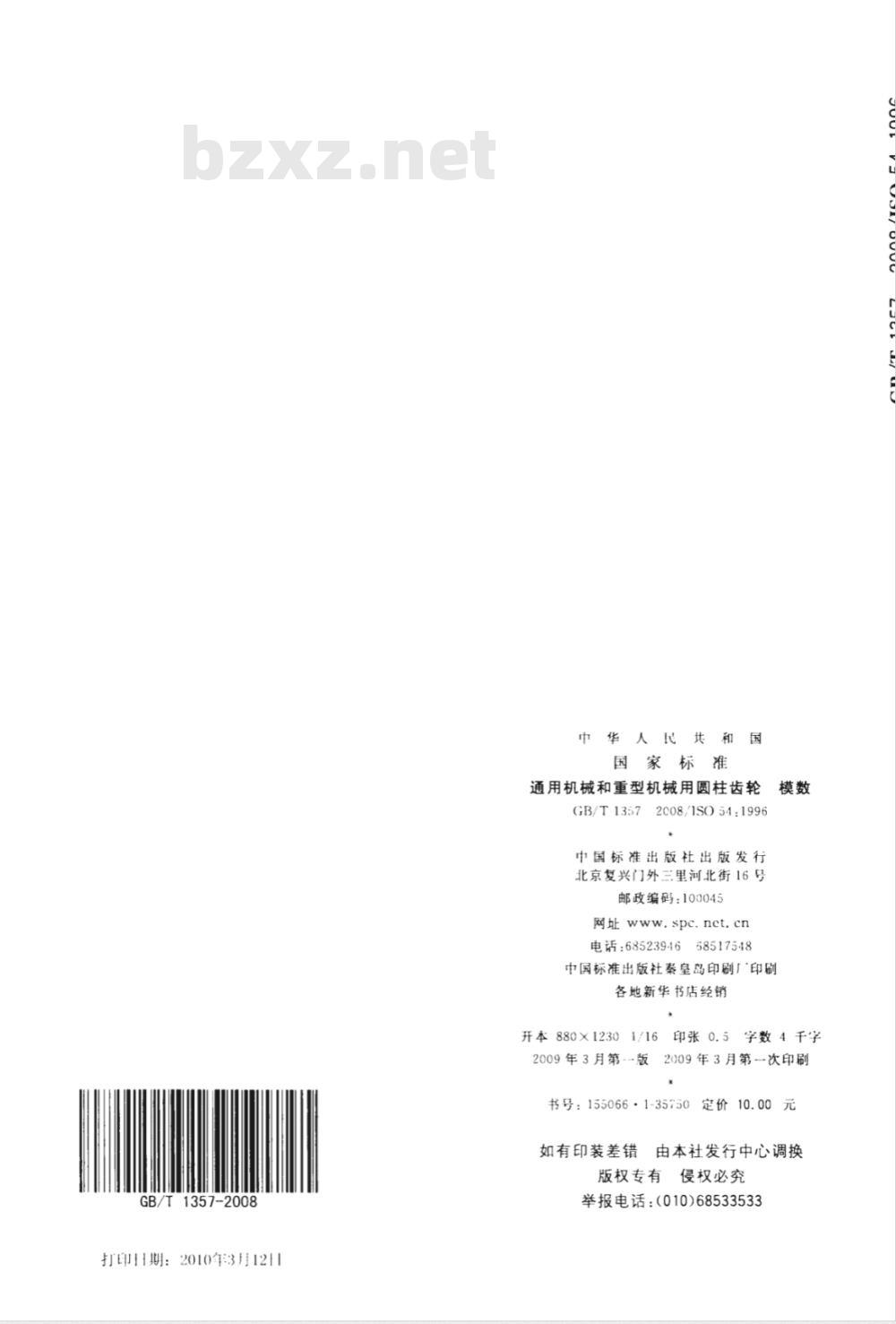

中华人民共和国
国家标准
通用机械和重型机械用圆柱齿轮模数免费标准bzxz.net
GB/T1357
2C08/1SO 54:1996
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
58517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
5印张0.5字数4千字
开本880×1230
2009年3月第--版
2009年3月第一次印刷
书号：155066·1-35750定价10.00元
如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
