【国家标准(GB)】 煤样的制备方法

ICS73.040
FiTKAoNiKAca=
qE-ei-aC-ec-a-Ceraac-CBc-Neca-irrKoNrKAcaGB
中华人民共和国国家标准
GB474-2008
代替GB474—1996
煤样的制备方法
Methodforpreparationofcoal sample(ISO18283:2006,Hardcoal andcoke-Manualsampling,MOD)2008-12-04发布
梦码龙汤
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

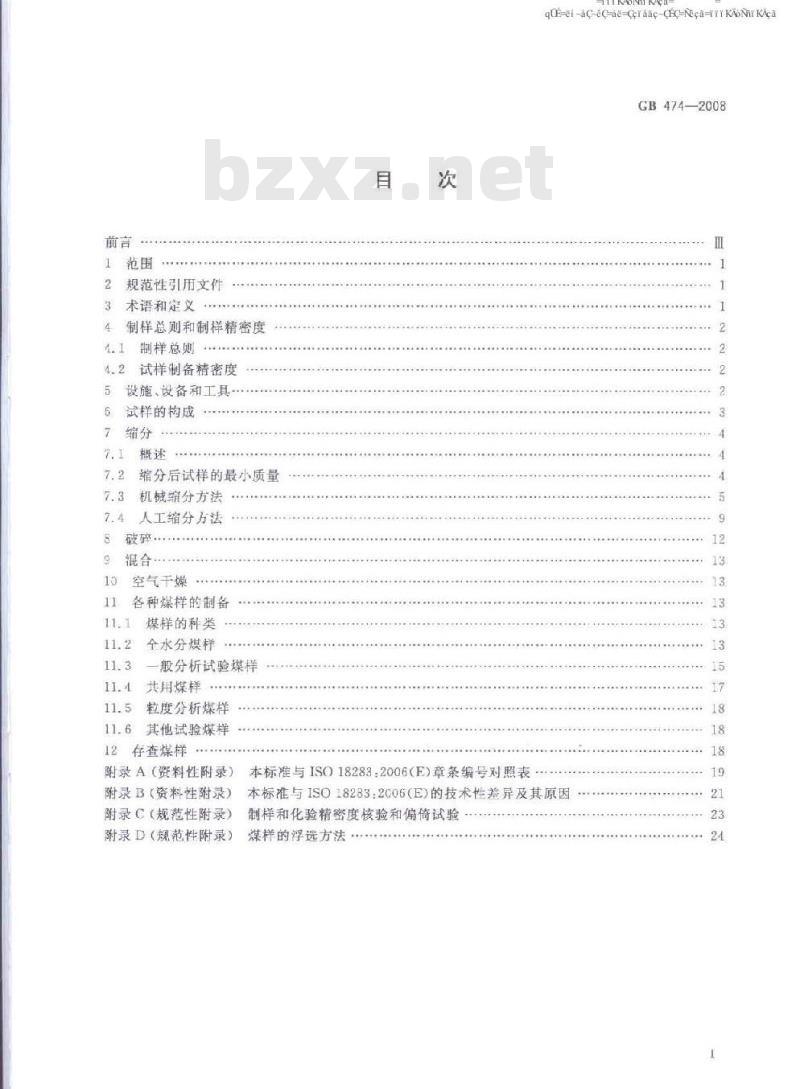

规范性引用文件
术语和定义
制伴总则和制样精密度
制样总则
4.2试样制备精密度
设施、设备和工具
试样的构成
缩分后试样的最小质量
机械缩分方法
人工缩分方法
破碎。
空气干燥
各种煤样的制备
煤样的种类
全水分煤样
一般分析试验煤样
11.4共用煤样
11.5粒度分析煤样
11.6其他试验煤样
12仔查煤样
附录A（资料性附录）
附录B（资料性附录）
附录C（规范性附录）
附录D（规范性附录）
本标准与ISO18283：2006（E）章条编号对照表TKANiKAca-
qE-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNrKAcaGB 474-2008
本标准与ISO18283:2C06(E)的技术性差异及其原因制样和化验精密度核验和偏倚试验煤样的浮选方法
TKAONKAa-
qUE-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNiKAcaGB4742008
本标准的第4章、第6章、第7章、第10章和第11章为强制性的，其余为推荐性的。本标准修改采用ISO18283：2006（E）《硬煤和焦炭一人工采样》（英文版）。本标准主要根据ISO18283：2006（E）内容重新起草。在附录A中列出了本标准章条编号与ISO18283：2006E）章条编号的对照一览表。考虑到我国国情，在采用ISO18283：2006（E)时，本标准做了一些修改。有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。在附录B中给出了这些技术性差异及其原因的一览表以供参考。
为了便于使用，对ISO18283：2906（E)还做了下列综辑性修改：“本国际标准”改为“本标准”；修改了ISO18283：2006（E）引言：用小数点“，”代替作为ISO标准中小数点的逗号“，\等本标准代替GB4741996煤样的制备方法》。本标准与GB174-1996相比，其主要交化如下完善了制样总则和制样精密度的内容（原版第3章，本版第4章）：增加了试样构成的内容（本版第6章）；将“粒度大于25mm的煤样末经破被碎不准缩分”改为*缩分可在任意阶段进行，缩分后试群的最小质量应满足7.2的规定”（原版6.3，本版7.1）：修改了各粒度级下缩分后试样的最小质量（原版6.7，本版7.2：增加了机械缩分方法和机械缩分器内容（本版7.3）：增加了两种人工缩分方法（本版7.4.2和7.4.3）；增加了对缩分、破辟，混合、干燥等步骤的详细说明和规定（本版第7章、第8章、第9章、第10章）：
增加了各种煤样的制备方法（本版第11章）：明确了从共用煤样用九点法抽取全水分煤样的操作要求（本版11.4.1）。本标准的附录A和附录B为资料性附录，附录C和附录D为规范性附录。本标准出中国煤炭工业协会提出。本标准由全国煤炭标准化技术委员会归口本标准起草单位：煤炭科学研究总院煤炭分析实验室（国家煤炭质量监督检验中心）本标准主要起草人：韩立亭、皮中原、段云龙本标准所代替标准的历次版本发布情况为：GB474-1964:GB474—1975;GB4741983:GB474-19961范围

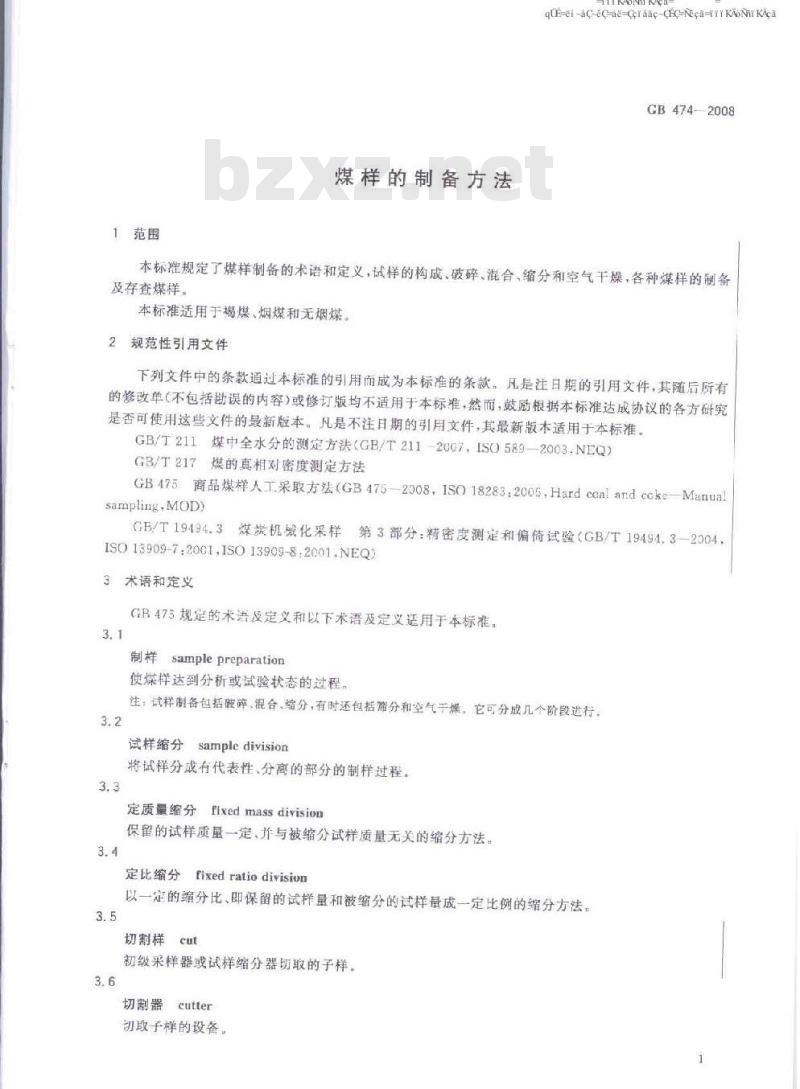

煤样的制备方法
TKAONiKAa-
qUE-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNiKAcaGB474-2008
本标准规定了煤样制备的术语和定义，试样的构成、破碎、混合、缩分和空气干燥，各种煤样的制备及存查煤样。
本标准适用于媽煤、烟煤和无烟煤。2规范性引用文件
下列文件中的条款道过本标准的引用面成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBT21煤中全水分的测定方法（GB/T211-2007，ISO589—2003,NEQ）GB/T217煤的真相对密度测定方法GB475商品煤样人工采取方法（GB475-2008，ISO18283：2006.Hardcoalandcoke—Manua)sampling.MOD)
GB/T19494.3
煤炭机城化采样第3部分：精密皮测定和偏倚试验（GB/T19494.32304，ISO13909-7:2001,ISO13909-8.2001.NEQ)3术语和定义
GB475规定的术语及定义和以下术语及定义用于本标准。制样samplepreparation
使煤样达到分析或试验状态的过程。注：试样制备包括破碎、混合，缩分，有时还包括筛分和空气干燥，它可分成几个阶段进行，试样缩分sampledivision
将试样分成有代表性、分离的部分的制样过程。定质量缩分fixed massdivision3.4
保留的试样质量一定，并与被缩分试样质量无关的缩分方法定比缩分fixedratiodivision
以一定的缩分比、即保留的试样量和被缩分的试样量成一定比例的缩分方法，切割样cut
初级采样器或试样缩分器切取的子样。切割器cutter
切取子样的设备。
GB474--2008
试样破碎samplereduction
用破碎或研磨的方法减小试样粒度的制样过程。3.8
空气干爆燥air-drying
使试样的水分与其破碎或缩分区域的大气达到接近平衡的过程。3.9
空气干煤状态air-dried
TKAONiKAa=
qE-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNiKAca煤样在空气中连续干燥1h后，煤样的质量变化不超过0.1%时，煤样达到空气下爆状态。4制样总则和制样精密度
4.1制样总则
4.1.1试样制备的目的是通过破降、混合、缩分和干燥等步骤将采集的煤样制备成能代表原来煤样特性的分析（试验）用煤样
4.1.2在下列情况下应对制伴程序和没备进行精密度核验和偏倚试验：a）首次来用或女变制程序时：
b）新的缩分机和制样系统投人使用时）对制样精密度产生怀疑时
d）其他认为预检险制样精密度时4.1.3制样应在制样室中进行，制样中魔避免样品污染，每次制样后应将样设备清扫干净，制样人员在制备煤的过程中，应穿专用鞋对不易清扫的封式破碎机莉联合破碎缩分机，只用手处理单品种的大量煤样时，处理每个煤样之前，可用被采样的道过机群子以“冲洗”，弃去“冲洗”煤后再处理媒释。处理完之后应反复开、停机器几次，以排净蜜煤样
4.2试样制备精密度
根据GB475给生的公式，在连续来样下，批煤的测定结果的带密度估算绝对值P，在95%的置信概率见式（1）
式中：
采样、制样和化验总精客度：
初级子样方差；
制样和化验方差；
每一采样单元子样数：
采样单元数。
制样和化验误差几平全产牛于缩分和从分析煤样中抽取出少量煤样的过程中。影响測样精密度的最土要的因素是缩分前煤样的均匀性和缩分后的煤样留量。本标准规定的制样程序可使以灰分或水分表示的制样和化验方差V达到0.2以下，如用机械制样设备，制样和化验精密度可能会更好。本标准要求的制样和化验总方差目标值为0.C5P：制样和化验各阶段产生的误差（以方差表示），可用GB/T19494.3规定的方法检验5设施、设备和工具
5.1制样室（包括制样、存样、干爆、浮选等房间）应宽大散亮，不受风雨及外来灰尘的影响，要有除尘2
设备。
iikAoNiKAca=
qE-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNiKAcaGB474—2008
制样室应为水泥地面。堆掺缩分区还需要在水泥地面上铺以厚度6mm以上的钢板。存储煤样的房间不应有热源，不受强光照射，无任何化学药品。5.2破碎机：颗式破碎机、锤式破碎机、对辊破碎机、纲制棒（球）磨机、其他密封式研磨机以及无系统偏倚、精密度符合要求的各种缩分机和联合破碎缩分机等。5.3锤子、手工磨碎煤样的钢板和钢辊等。5.4不同规格的二分器。
5.5十字分样板、铁锹、镀锌铁盘或塘瓷盘、毛刷、台秤、托盘天平、磅秤、清扫设备和磁铁等。5.6存储全水分煤样和分析试验煤样的产密容器。5.7抵筛机。
5.8标推筛：筛孔孔径为25mm，13mm.6mm，3mm、1tmm和0.2mm及其他孔径的方孔筛，3mm的圆孔筛。
5.9鼓风干燥箱：温度可控：
6试样的构成
一个试样一般由许多单个子样合并而成：由整个采样单元的全部子样合成，或由一采样单元的部分子样（分样）合成（见图1）。在某些情况下，如粒度分析和偏倚试验时，一个子样即构成一个试样。米样单元
图1a)
图1b）
试样的构成
采拦单元
试样的构成
GB474—2008
iTKAoNiKAca=
q-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNrKAca合并试样时，各独立试样的质量应当正比于各被采煤的质量，使合并后试样的品质参数值为各合并前试样品质参数的加权平均值。7缩分
7.1概述
缩分是制样的最关键的程序，目的在于减少试样量。试样缩分可以用机械方法，也可用人工方法进行。为减小人为误差，应尽量使用机械方法缩分。当试样明显潮湿，不能顺利通过缩分器或沾黏缩分器表面时，应在缩分前按第10章所述进行空气干燥。
当机械缩分使试样完整性破坏，如水分损失、粒度离析等时，或煤的粒度过大使得无法使用机械缩分时，应该用人工方法缩分。人工方法本身可能会造成偏倚，特别是当缩分煤量较大时，缩分可在任意阶段进行，缩分后试样的最小质量应满足7.2的规定，当一次缩分后的质量大于要求量时，可将缩分后试样用原缩分器或下一个缩分器作进一步缩分7.2缩分后试样的最小质量
缩分后总样的最小质量见表1。
表1缩分后总样最小质量
全水分煤样/
标称最大粒度
一般和共用煤样
粒度分新煤样/k名
精密度
表1第2列所列的般煤样和共用煤样的缩分后总样最小质量，可使由于颗粒特性导致的灰分方差减小到0.01，相当于6.2%的灰分精密度。表1第2列所列的全水分煤样缩分后总样最小质量，约为一般煤样的20%，但不能少于0.65kg。表1第3和第4列所列值都是根据篇上物，（即粒度大于标称最大粒度）的测定精密度计算出来的，对其他粒度组分的精密度一般会优于这些值。在所有情况下，总缩分精密度都取决于每一试样缩分阶段的缩分方差的总和。在其他制样精密度水平下的缩分后试样最小质量m，可按式（2)计算：1o.2
m=mao（Pr）
式中：
表1规定的给定标称最大粒度下的缩分后试样最小质量，单位为千克（kg）：PR—给定缩分阶段要求的精密度。当制备多种用途煤样时，应全面考患每种试样的要求质量和粒度组成。23
7.3机械缩分方法
7.3.1缩分机械
TTTKAONKAa-
qCE-ei-ac-ec-as-Ceraac-CBc-Neea-rrkoNrKAcaGB4742008
机械缩分器是以切割大量的小质量试样的方式从试样中取出一部分或若干部分。图2为儿种机械缩分器示例。
1供料：
奔样：
缩分后试样，
煤样从一混合容器供到缩分盘中央顶部，然后通过特殊的清扫肾分散到整个盘上，留样经过若干可调口进人满槽；奔样经一管道排出，缩分器整个内部由刮板清扫。旋转盘型
供料：
旋转锥：
可调开口：
4弃样：
一编分后试样
模流落在一旋转维上，然后通过一带盖的可调开口进入接收器，锥每旋转一周，收集一部分试样。b）旋转维型
机械缩分器示例
GB4742008
一放料门：
一下料灌难：
煤流经漏斗筑下，然后被著干个扇形客器截削成若干相等的部分。e旋转容器型
供料：
施转接料器：
电机：
转盘。
缩分后试样。
AoNrKAca=
qUE-ei-aC-eC-a-Ceraac-CEC-Neea-rKoNKAca2弃样：
旋转漏斗下都带一斜性，媒流进人漏斗并从斜管排出，在旋转斜管出口的运转轨迹道上有一个或多个固定的切割器。斜管出口每经过切割器一次，即截取一个“切割样”d）旋转斜管型
图2（续）
7.3.2机械缩分方法
7.3.2.1概述
-KAONKAa
q-ei-aC-eC-a-Ceraac-CBC-Neca-rrKoNrKAcaGB474-2008
机械缩分可对未经破碎的单个子样、多个子样或总样进行，也可对破碎到一定粒度的试样进行。缩分可采用定质量缩分或定比缩分方式。缩分时，各次切割样质量应均匀，为此，供入缩分器的煤流应均匀，切割器开口应固定，供料方式应使煤流的粒度离析减到最小。
为最大限度地减小偏倚，缩分时，第1次切割应在第1切割间隔内随机进行。对第一和第三缩分器，后一切割器的切割周期不应和前一切割器切割周期重合。对于定质量缩分，切割间隔应随被缩分煤的质量成比例变化，以使缩分出的试样质量一定。对于定比缩分，切割间隔应固定，与被缩分煤的质量变化无关，以使缩分出的试样质量与供料质量成正比。
缩分设备应满足以下要求：
切割器开口尺寸至少应为被切割煤标称最大粒度的3倍；a
b）有足够的容量，能完全保留试样或使其完个通过，试样无损失或溢出；不产生实质性偏倚，例如不会选择性地收集（或弃去）颗粒煤或失去水分。必要时应为全封闭式，以防水分损失：
供料方式应使粒度离析达到最小；每一缩分阶段供人设备的煤流应均匀。ey
缩分机械应通过精穿度检验和偏倚试验方可使用，由缩分机械得到的煤样的进一步缩分，应使用二分器，
在下列情况下，应按GB/T19494.B所述方法对缩分机械进行精密度检验和偏倚试验：a)新设计生产时；
b）新设备使用前；
关键部件更换后：
怀疑精密度不够或有偏倚时。
7.3.2.2单个子样的缩分
7.3.2.2.1切割数
一个子样的切割数根据以下缺定：a）对定质量缩分，初级了样的最少切割次数为4，且同一采样单元的各初级了样的切割数应相等；
b）对定比缩分，一个平均质量初级于样的最少切割次数为4；e）缩分后的初级子样进一步缩分时，每一切割样至少应再切割1次。单个子样的缩分和再缩分程序如图3所示。7
GB474-2008
级子1
至少切封4次
缔分后子样
韧敏子样2
至少切割4次
每一切割样至少再切制1次
缩分后子样2
合战品样
武缩分
至少切制60款
编分展试样
（聚小展量见表）
子样和试样缩分程序示例（-
-TKAONTKACa-
qUE-ei-aC-eC-a8-Ceraac-(BC-Neca-rKANTKAca初级子样3
至少切割次
路后子样3
初经子样1
切剃至少4次
缩分后了样
（需要时）
切翻至少10次
缩分后子样
韧级子样2
树割至少4次
耀分后子样
（需要时）
好割至少10次
輪分后子样
合成试详
试栏缩分
（至少切割6次）
降分后试样
（量小质量见表1）
图3b）子样和试样缩分程序示例(二）7.3.2.2.2缩分后子样最小质量
iikAoNiKAca=
qUE-ei-aC-eC-a-Ceraac-CEC-Neea-rKAoNKAcaGB474—2008
初级子样#
切割至少4次
增分后子样
（要时）
切割至少10次
辖分后子样
缩分后子样的质量应满足以下要求：每一缩分阶段的全部缩分后子样合并的总样的质量，应不小于表1规定的相应采样目的和标称最大粒度下的质量：并且子样的质量满足式（3）的要求；如子样质量太少，不能满足这两个要求，则应将其进一步碎后再缩分。m=0.06d
式中：
子样质量，单位为干克（kg）：试样的标称最大粒度，单位为毫米（mm）。7.3.2.3试样的缩分bzxZ.net
全部子样或缩分后子样的合成试样缩分的最少切数为60次。缩分后试样的最小质量应满足7.2的规定。如试样质量太少，则应改用人工方法缩分。粒度小于13mm的试样应用二分器缩分，7.4人工缩分方法
7.4.1二分器法
二分器是一种简单而有效的缩分器（结构如图4)。它由两组相对交叉排列的格槽及接收器组成两侧格槽数相等，每侧至少8个。格槽开口尺寸至少为试样标称最大粒度的3倍，值不能小于5mm。9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
