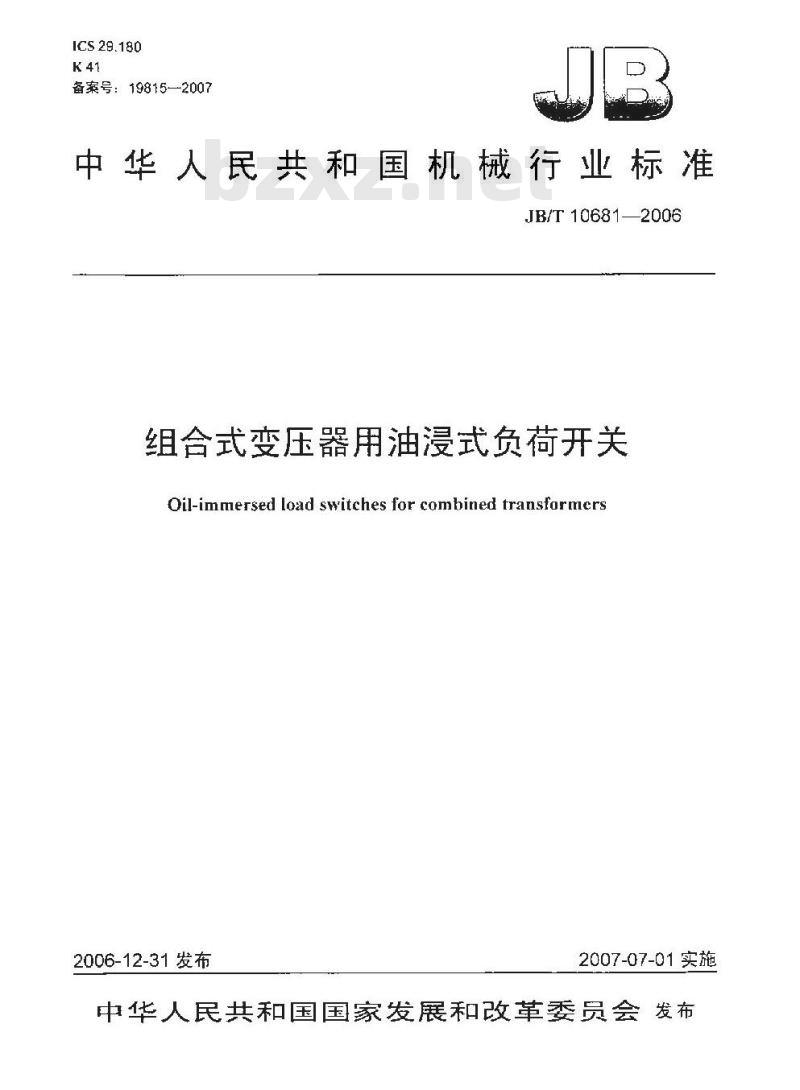

中华人民共和国机械行业标准
JB/T 10681—2006
组合式变压器用油浸式负荷开关Oil-immersed load switches for combined transformers2006-12-31发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布谢

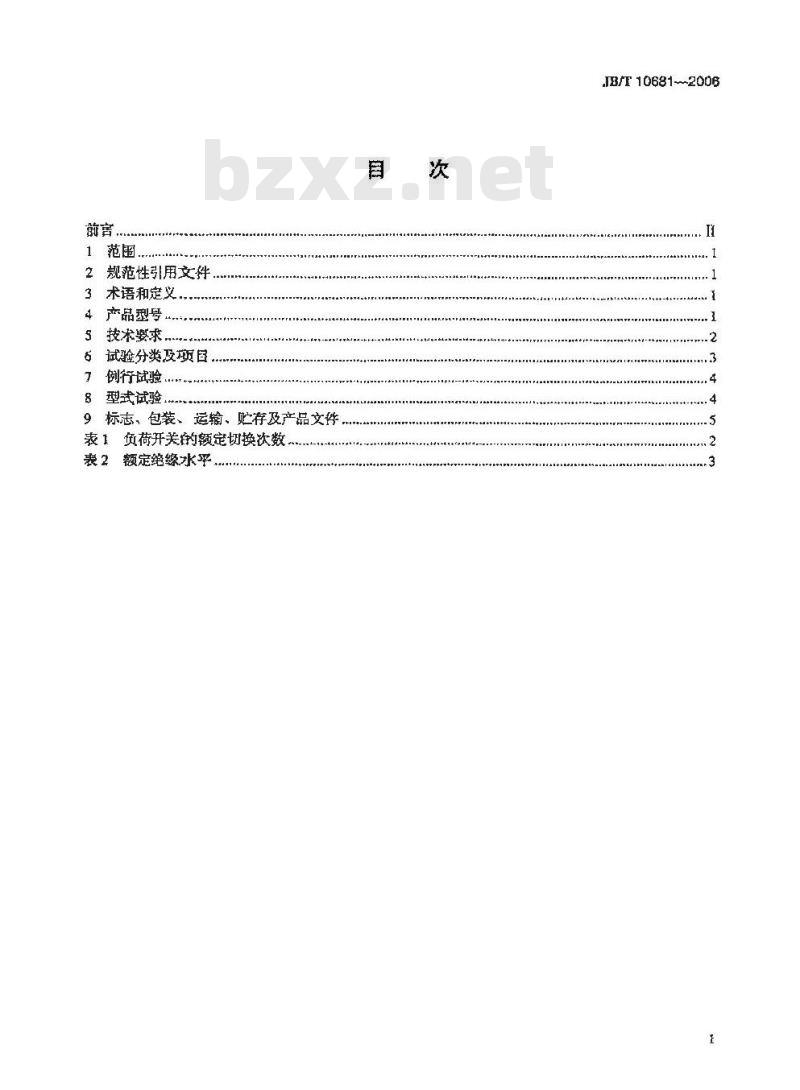

规范性引用文件
3术语和定义
4产品型号：
技术要求，
试验分类及项目
例行试验
8型式试验..
标志，包装、运输、贮存及产品文件9
表1负荷开关的额定切换饮数
额定绝缘水平
JB/T10681-2006
热T10681--2006

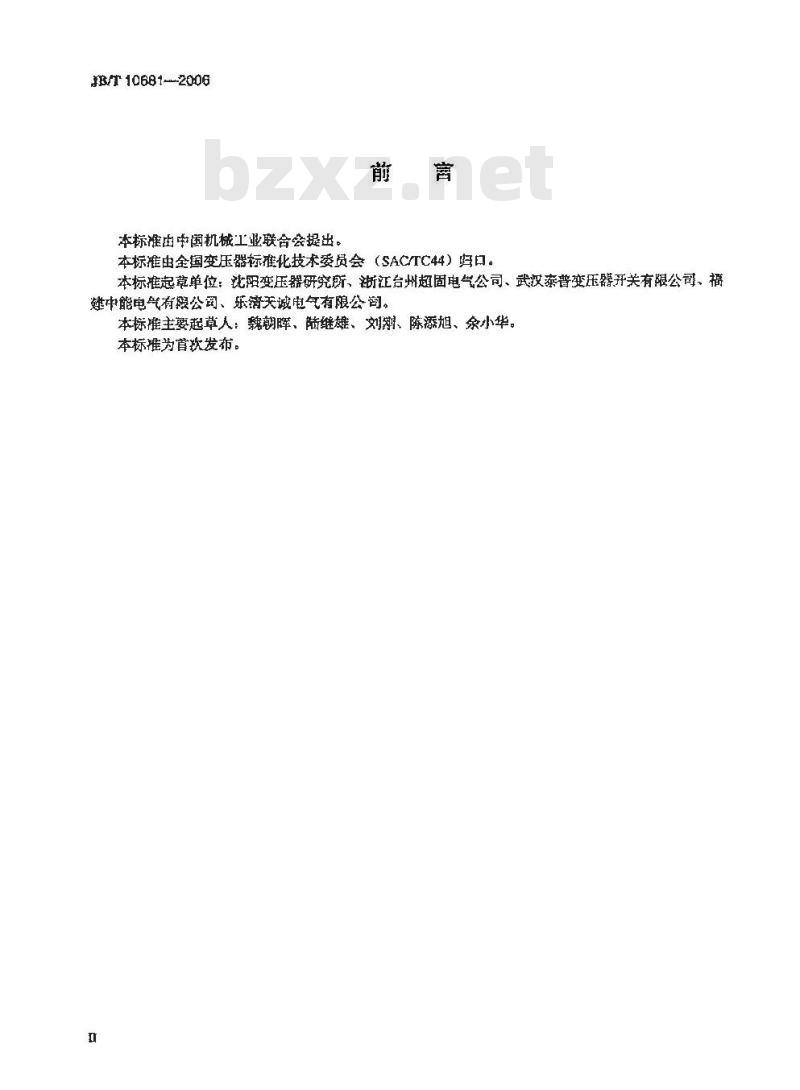

本标准由中国机械工业联合会提出。本标准由全国变压器标推化技术委员会（SAC/TC44）归口。本标准起草单位：沈阳变压器研究所、浙江台州超固电气公司、武汉泰普变压馨开关有限公司、福建中能电气有公司、乐清天诚电气有限公司。本标推主要起草人：魏翘晖、陆继雄、刘、陈添旭、余小华。本标推为首软发布。

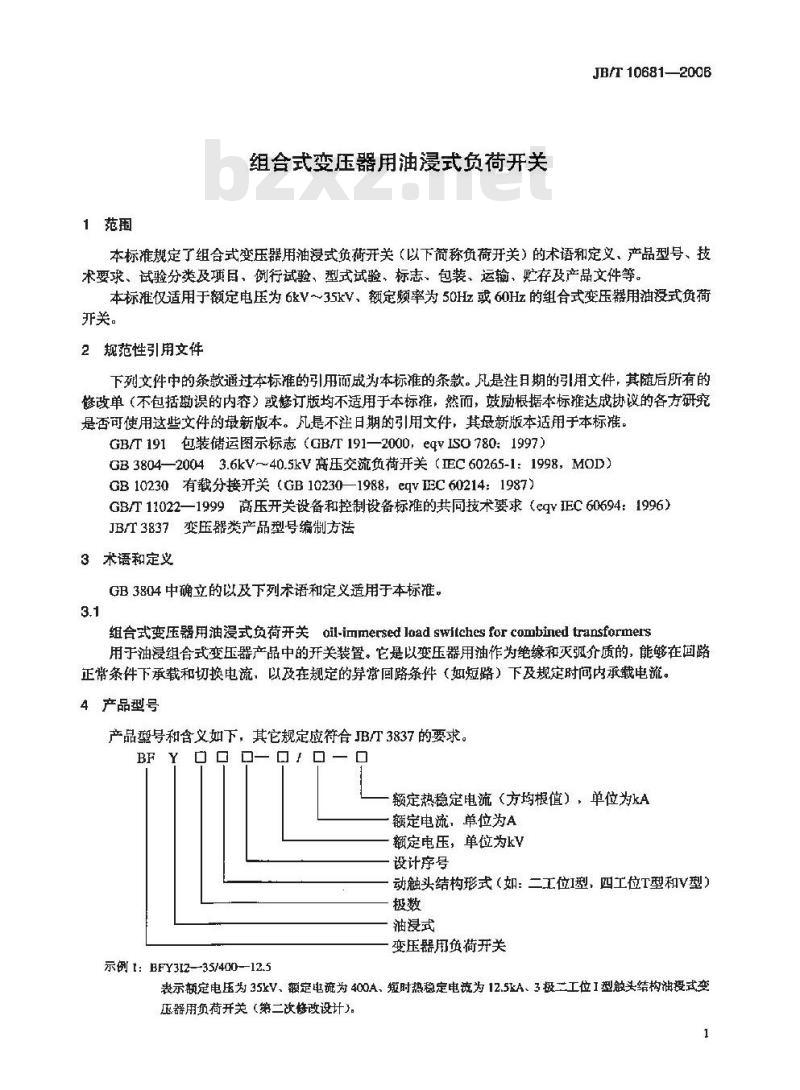

1范围
组合式变压器用油浸式负荷开关JB/T10681—2006
本标雅规定了组合式变压器用油浸式负荷开关（以下简称负荷开关）的术语和定义、产品型号、技术要求、试验分类及项目、例行试验、型式试验、标志、包装、运输、贮存及产品文件等。本标准仅适用于额定电压为6&V～35kV、额定频率为50Hz或60Hz的组合式变压器用油浸式负荷并关。
2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqVISO780：1997）GB3804—20043.6kV~~40.5kV高压交流负荷开关（正C60265-1：1998，M0D）GB10230有载分接开关（GB10230—1988，eqVIBC60214：1987）GB/T11022—1999高压开关设备和控制设备标准的共同技术要求（eqEC60694：1996）JB/T3837变压器类产品型号编制方法3术语和定义
GB3804中确立的以及下列术语和定义适用于本标推。3.1
组合式变压器用油浸式负荷开关oil-immersed loadswitehesforcombinedtransformers用于油漫组合式变压器产品中的开关装置。它是以变压器用油作为绝缘和灭弧介质的，能够在回路正常条件下承载和切换电流，以及在规定的异常回路条件（如短路）下及规定时问内承载电流。4产品型号
产品型号和含义如下，其它规定应符合IBT3837的要求000-010-O
额定热稳定电流（方均根值），单位为kA额定电流，单位为A
额定电压，单位为kv
设计序号
动触头结构式（如：三工位I型，四工位T型和V型）极数
油浸式
变压器用负荷开关
示例 t: BFY312--35/400--12.5表示额定电压为35kV、额定电流为400A，短时热稳定电流为12.5kA、3极二工位I型触头结构油设式变压器用负荷开关（第二次修改设计）。1
JB/T10681—2006

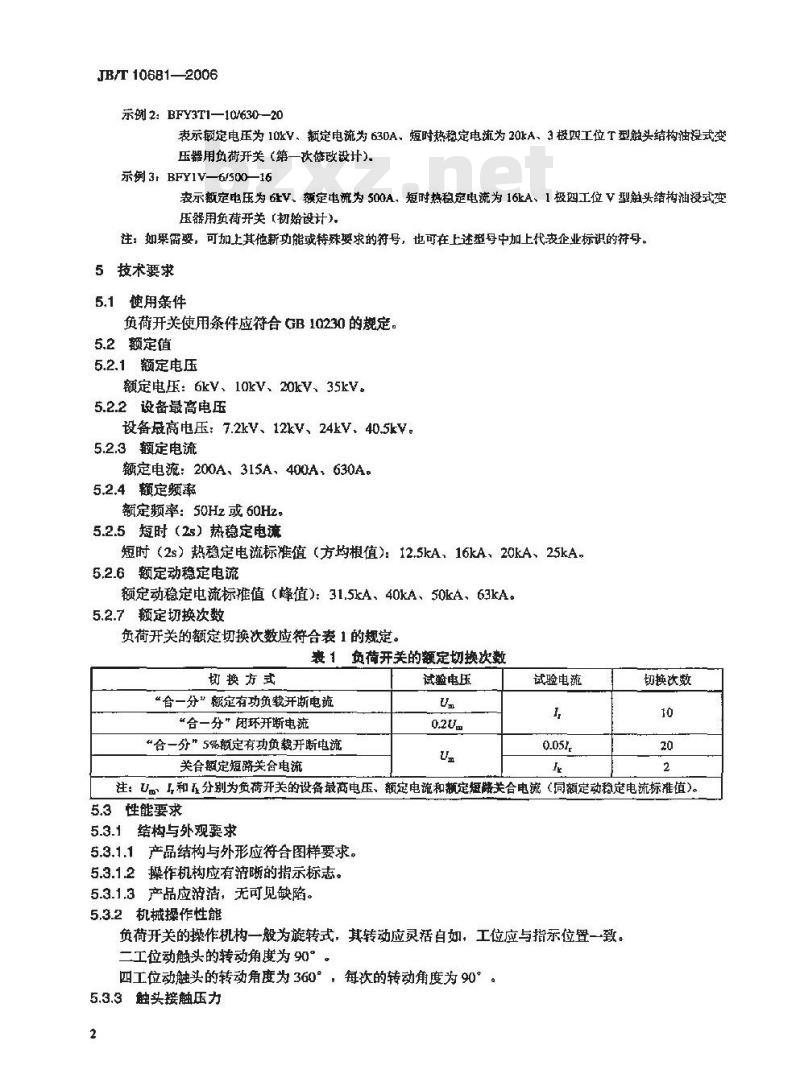

示例2：BFY3T1—10/630—20
表示敏定电压为10kV、额定电流为630A、短时热稳定电流为20kA、3极四工位T型触头结构油浸式变压器用负荷开关（第一次候改设计），示例3BFY1V—6/500—16
表示新定电压为6V、额定电流为 500A、短时热移定电流为16kA、1极四工位V型触头结构油没式变压器用负荷开关(初始设计)，
注：如果需要，可加上其他新功能或特殊要求的符号，也可在上述型号中加上代表企业标识的符号。5技术要求
5.1使用条件
负荷开关使用条件应符合GB10230的规定。5.2额定值
5.2.1额定电压
额定电压：6kV、10kV、20kV、35kV。5.2.2设备最高电压
设备度高电压：7.2kV、12kV、24kV、40.5kV。5.2.3额定电流
额定电流：200A、315A、400A，630A。5.2.4额定频率
额定频率：50Hz或60Hz，
5.2.5短时（25）热稳定电流
短时（2s）热稳定电流标准值（方均根值）：12.5kA，16kA、20kA、25kA，5.2.6额定动稳定电流
额定动稳定电流标推值（峰值）：31.5kA，40kA、50kA、63kA。5.2.7额定切换次数
负荷开关的额定切换次数应符合表1的规定。裹1负荷开关的额定切换次数
切换方式
“合一分”额定有功负载开断电流“合一分”闭环开断电流
“合一分”5%额定有功负载开断电流关合额定短路关合电流
试电压
试验电流
切换次数
注：U.、和在分别为负荷开关的设备最高电压、额定电流和额定短龄关合电流（同额定动毯定电流标准值）。5.3性能要求
5.3.1结构与外观要求
5.3.1.1产品结构与外形应符合图样要求。5.3.1.2操作机构应有清晰的指示标志。5.3.1.3产品应洁，无可见缺陷。5.3.2机械操作性能
负荷开关的操作机构一般为旋转式，其转动应灵括自如，工位应与指示位置一致。二工位动触头的转动角度为90”。四工位动触头的转动角度为360°，每次的转动角度为90°。5.3.3触头接触压力
负荷开关的每对触头的接触压力应符合生产厂技术条件的要求5.3.4密封性能
负荷开关的密封单元应能承受100kPa的密封压力，历时5min，不渗漏。5.3.5操作力矩
JB/T10681—2006
负荷开关的操作一般为手动弹贫贮能结构。对于额定电流≤400A的负荷开关，其操作力矩不应大于40N-m。对于额定电流≥400A的负荷开关，其操作力矩不应大乎50N·m5.3.6主回路电阻值
负荷开关在两接触点间的主回路电阻值不应大于200m2。5.3.7额定工频耐受电压
负荷开关（在变压器油中）应能承受的额定工频耐受电压见表2。5.3.8额定帽电冲击耐受电压
负荷开关（在变压器油中）应能承受的顏定雷电冲击耐受电压见表2。表2颜定绝缘水平
设备最高电压
(方均根）
5.3.9切换不同期时间
额定工额耐受电压（方均根值）相间及对地
隔离断口
定雷电冲击耐受电压（峰值）
相间及对地
多极负荷开关各极间相应断口的切换不同期时间不应大于2ms。5.3.10温升
隔离断口
负荷开关长期载流的触头（变压器油中），在1.2倍额定电流通过时，其温升不应超过20K。5.3.11机械操作寿命
负荷开关在常温下，其机械操作寿命不应低于2000次。6试验分类及项目
6.1试验分类
本标准规定的试验分为例行试验和型式试验。6.1.1 例行试验
每一台负荷开关所必须进行的试验。6.1.2型式试验
对每一种型式中的一台负荷开关所进行的定期试验，用以验证按同一技术规范制造的负荷开关均应满足除例行试验外所规定的要求。正常生产时，负荷开关的型式试验应每五年进行一次。另外，如果遇到下列情况之一时，需进行全部型式验
新产品或常规产品转广生产的试制定型鉴定：常规产品的材料、工艺有较大改变，且可能彪响产品性能时：停产期超过六个月又恢复生产时：例行试验结果与前次型式试验结果有较大差异时：-上级质量监管部门提出要求时。6.2例行试验项目
JB/T 10681-2006
下列试验项目为例行试验：
a）外观质量及结构检查（见7.1)：b）机械操作性能试验（见7.2)
c）触头接触压力试验（见7.3)；d）密封性能试验（见7.4)；
e）操作力矩测量（见7.5);
f）主回路电阻测量（见7.6)：
g）额定工频耐压试验（见7.7)；h）切换不同期时间测量（见7.8)。6.3型式试验项目
下列试验项目为型式试验：
a）额定雷电冲击试验（见8.1)
b）短时热稳定电流和额定动稳定电流试验（见8.2）c）额定切换次数试验（见8.3)：d）升试验（见8.4)：
e）机械操作寿命试验（见8.5)。负荷开关在经受型式试验之后，还应经受全部例行试验的复试。7例行试验
7.1外观质量及结构检查
用目测法检查，负荷开关外观质量及结构应符合5.3.1的要求。7.2机械操作性能试验
在触头不带电的情况下，将负荷开关的操作机构按顺时针和逆时针方向各操作五次，应符合5.3.2的规定。
7.3触头接触压力试验
用拉力计垂直拉起触头，采用电流通断法来判定触头的接触压力，并应符合5.3.3的规定。注：如果能用计算的方法证明触头接触压力符合5.3.3的规定，经与用户协商认可后可采用此方法，7.4密封性能试验
在5C40C的温度下，对负荷开关的密封单元施加5.3.4规定的压力，且持续规定时间，应无渗漏。
操作力矩测置
负荷开关的操作力矩从操作手柄处用力矩扳手进行测量，其结果应符合5.3.5的规定。7.6生回路电阻测量
主回路电阻测量按GB/T11022一1999中7.3的规定进行，测量结果应符合本标推5.3.6的规定。7.7额定工频耐压试验免费标准下载网bzxz
将5.3.7规定的额定工频耐受电压施加在负荷开关的相间及对地之间或随离断口间，应无击穿现象发生。
7.8切换不同期时间测量
对多极负荷开关各极间相应断口进行切换不同期时间测量，测得的各极间的切换不同期时间应符合5.3.9的规定。
8型式试验
8.1额定雷电冲击试验
JB/T10681-2006
将5.3.8规定的额定雷电冲击耐受电压施加在负荷开关的相间及对地之间或隔离断口间，应无击穿现象发生。
8.2短时热稳定电流和额定动稳定电流试验对负荷开关施加本标准5.2.5和5.2.6规定的短时热稳定电流和额定动稳定电流，试验按GB/T11022—1999中6.6的规定进行。
8.3额定切换次数试验
负荷开关的额定切换次数试验按GB3804—2004中8.101的规定进行，其额定切换次数应符合本标准5.2.7的规定。
8.4温升试验
对负荷开关施加5.3.10规定的电流，当负荷开关触头的温升变化值每小时不超过1K时，其温升（相对于触头25mm下的油环境温升）不应超过5.3.10规定的限值。8.5机械操作寿命试验
在触头不带电的情况下，按GB38042004中8.102的规定对负荷开关进行机械操作寿命试验，其每个工位按顺时针和逆时针方向各操作1000次。9标志、包装、运输、贮存及产品文件9.1标志
9.1.1负荷开关上的标识
负荷开关上应标识以下内容：
a）制造单位名称及企业标志：
b）产品名称、型号；
）产品编号及生产日期。
9.1.2负荷开关外包装上的标志
产品包装储运图标志除应符合GB/T191的规定外，还应标志以下内容：a）产品名称及型号：
b）制造单位名称及制造单位的地址。9.2包装
负荷开关的包装应具有防止潮避的保护措施，并根据不同规格按数量用木箱、纸箱或按合同要求进行外包装。包装应牢靠，且应有适当的填装，以保证运输中不被损坏。9.3运输
负荷开关在运输过程中应严禁磕碰、挤压和剧烈振动，并应避免与腐蚀性物质接触。9.4贴存
负荷开关应在包装完好的条件下贮存，且应存在环境温度为0℃～40℃、相对湿度不大于85%的户内通环境中，贮存期如果超过一年，应重新试验，合格后方可出厂。9.5产品文件
产品使用说明书、产品合格证、产品成套的装箱单等产品文件应随负荷开关一同包装山厂。
