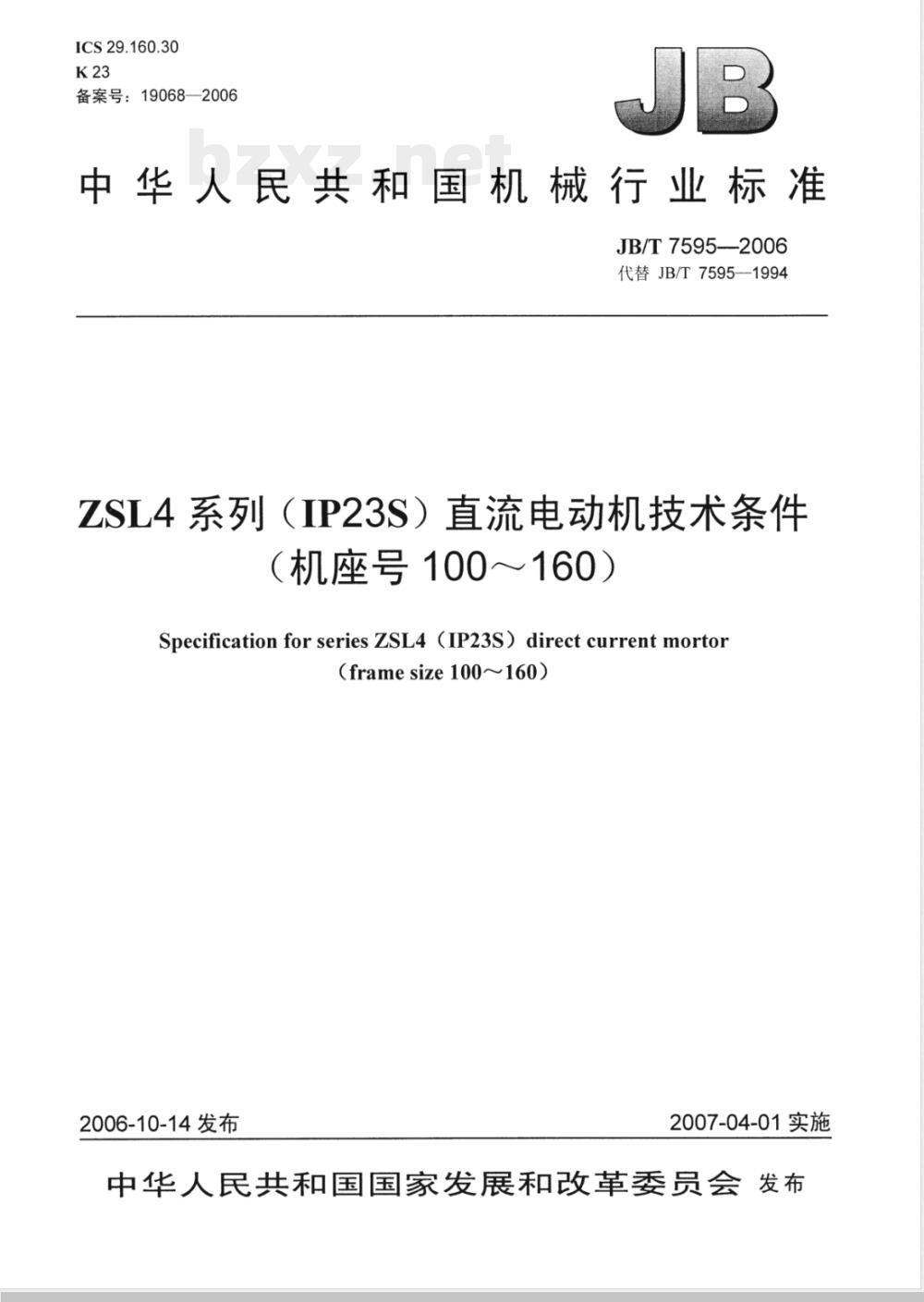

【机械行业标准(JB)】 ZSL4系列(IP23S)直流电动机技术条件(机座号100~160)

ICS29.160.30
备案号：19068—2006
中华人民共和国机械行业标准
JB/T7595—2006
代替JB/T7595—1994
ZSL4系列（IP23S）直流电动机技术条件（机座号100～160）
Specification for series ZSL4 (IP23S) direct current mortor（framesize100160）
2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言.
......................
2规范性引用文件..
3型式、基本参数与尺寸
4技术要求..
5检验规则
6标志、包装和保用期
0000000000000000000000001
.......
JB/T7595—2006
...........................00..0..............
.........
JB/T7595—2006

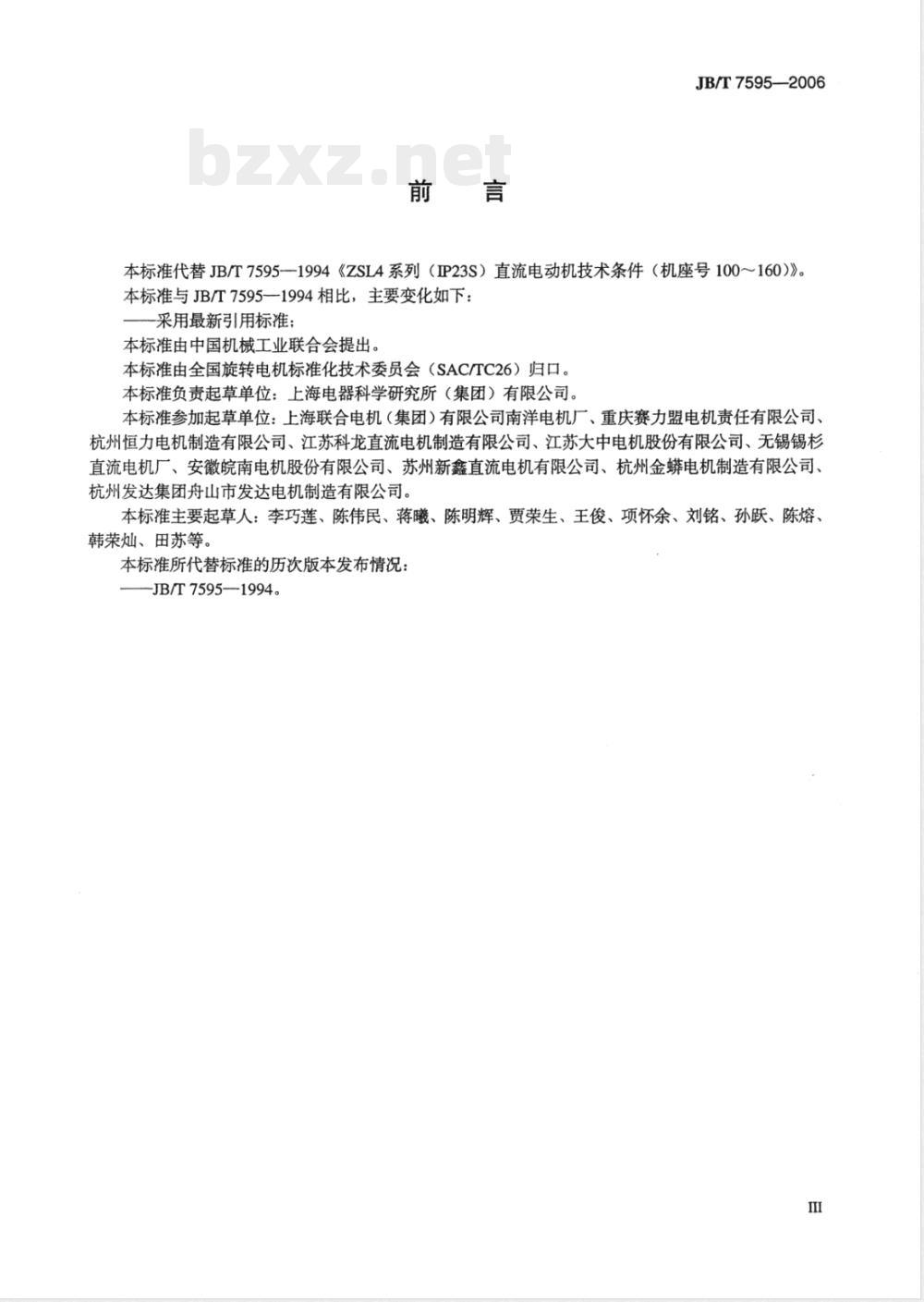

本标准代替JB/T7595—1994《ZSL4系列（IP23S）直流电动机技术条件（机座号100～160）》。本标准与JB/T7595—1994相比，主要变化如下：采用最新引用标准；
本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：上海联合电机（集团）有限公司南洋电机厂、重庆赛力盟电机责任有限公司、杭州恒力电机制造有限公司、江苏科龙直流电机制造有限公司、江苏大中电机股份有限公司、无锡锡杉直流电机厂、安徽皖南电机股份有限公司、苏州新鑫直流电机有限公司、杭州金蟒电机制造有限公司、杭州发达集团舟山市发达电机制造有限公司。本标准主要起草人：李巧莲、陈伟民、蒋曦、陈明辉、贾荣生、王俊、项怀余、刘铭、孙跃、陈熔、韩荣灿、田苏等。
本标准所代替标准的历次版本发布情况：JB/T75951994。
1范围

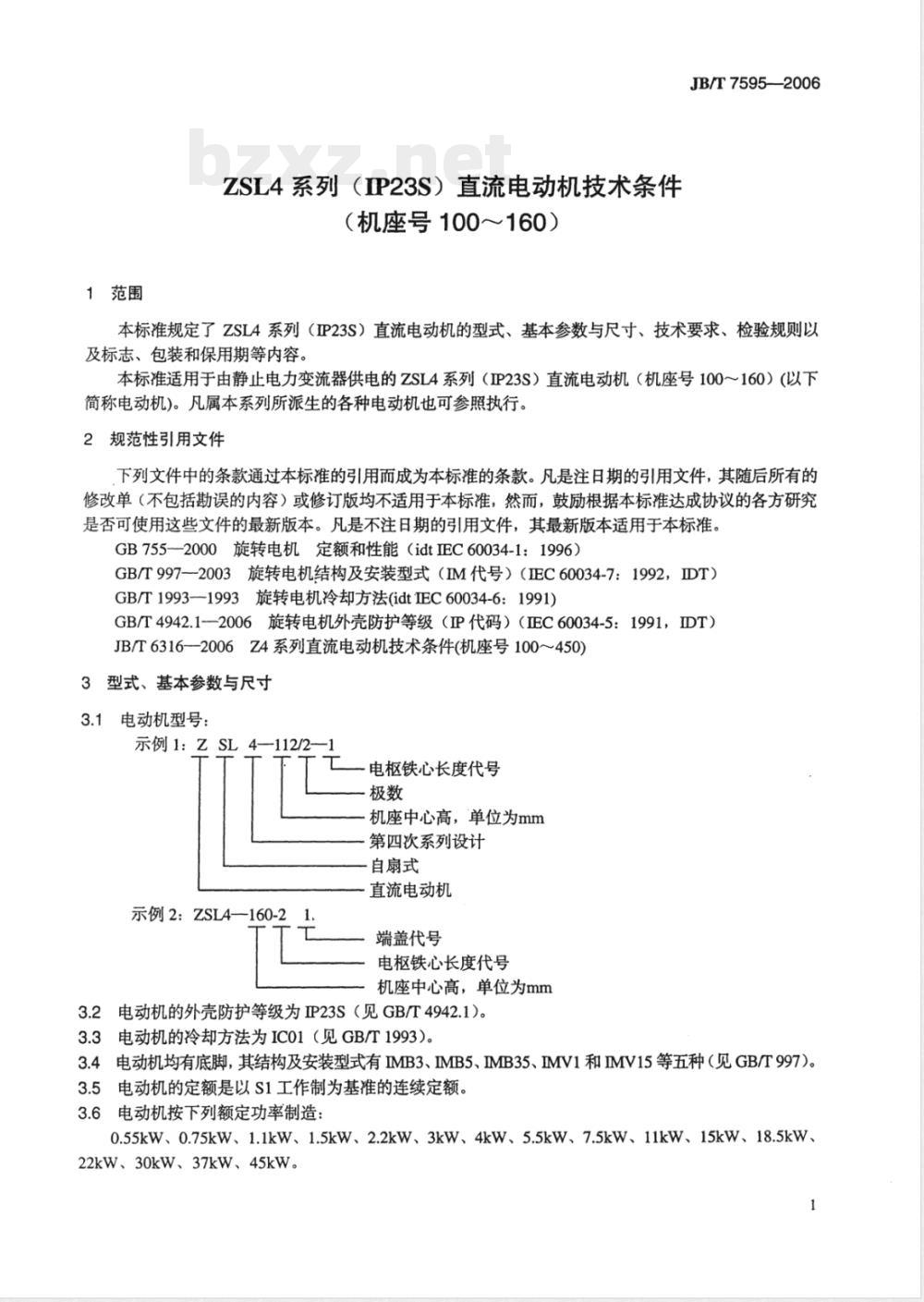

ZSL4系列（IP23S）直流电动机技术条件（机座号100～160）
JB/T7595—2006
本标准规定了ZSL4系列（IP23S）直流电动机的型式、基本参数与尺寸、技术要求、检验规则以及标志、包装和保用期等内容。本标准适用于由静止电力变流器供电的ZSL4系列（IP23S）直流电动机（机座号100～160）（以下简称电动机)。凡属本系列所派生的各种电动机也可参照执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7552000旋转电机定额和性能（idtIEC60034-1：1996）GB/T997—2003旋转电机结构及安装型式（IM代号）（IEC60034-7：1992，IDT）GB/T1993—1993旋转电机冷却方法(idtIEC60034-6：1991)GB/T4942.1—2006旋转电机外壳防护等级（IP代码）（EC60034-5：1991，DT）JB/T6316—2006Z4系列直流电动机技术条件(机座号100450)3型式、基本参数与尺寸
3.1电动机型号：
示例1：ZSL4—112/2—1
电枢铁心长度代号
机座中心高，单位为mm
第四次系列设计
自扇式
直流电动机
示例2：ZSL4—160-21、
端盖代号
电枢铁心长度代号
机座中心高，单位为mm
3.2电动机的外壳防护等级为IP23S（见GB/T4942.1）。3.3电动机的冷却方法为IC01（见GB/T1993）。3.4电动机均有底脚，其结构及安装型式有IMB3、IMB5、IMB35、IMV1和IMV15等五种（见GB/T997）。3.5电动机的定额是以S1工作制为基准的连续定额。3.6电动机按下列额定功率制造：0.55kW、0.75kW、1.1kW、1.5kW、2.2kW、3kW、4kW、5.5kW、7.5kW、11kW、15kW、18.5kW、22kW、30kW、37kW、45kW。
JB/T7595—2006
电动机的额定电压为160V及440V。3.7
电动机的励磁方式为他励，其额定励磁电压为180V；也可为其他励磁电压，但需与制造厂协商。3.8
电动机通常不带串励绕组，其工作特性适用于闭环系统。若有不同需要，亦可制成带串励绕组。3.9
3.10电动机有调磁、调压两种调速方式，调磁调速范围可达表1与表2的规定。调压调速方式分两种一种是降低电枢电压调速时恒转矩，在电流连续的条件下，其最低转速可达300r/min（以下简称恒转矩调速）；另一种是降低电枢电压调速时为线性下降转矩，在电流连续的条件下，其最低转速为1000r/min（以下简称降转矩调速）。

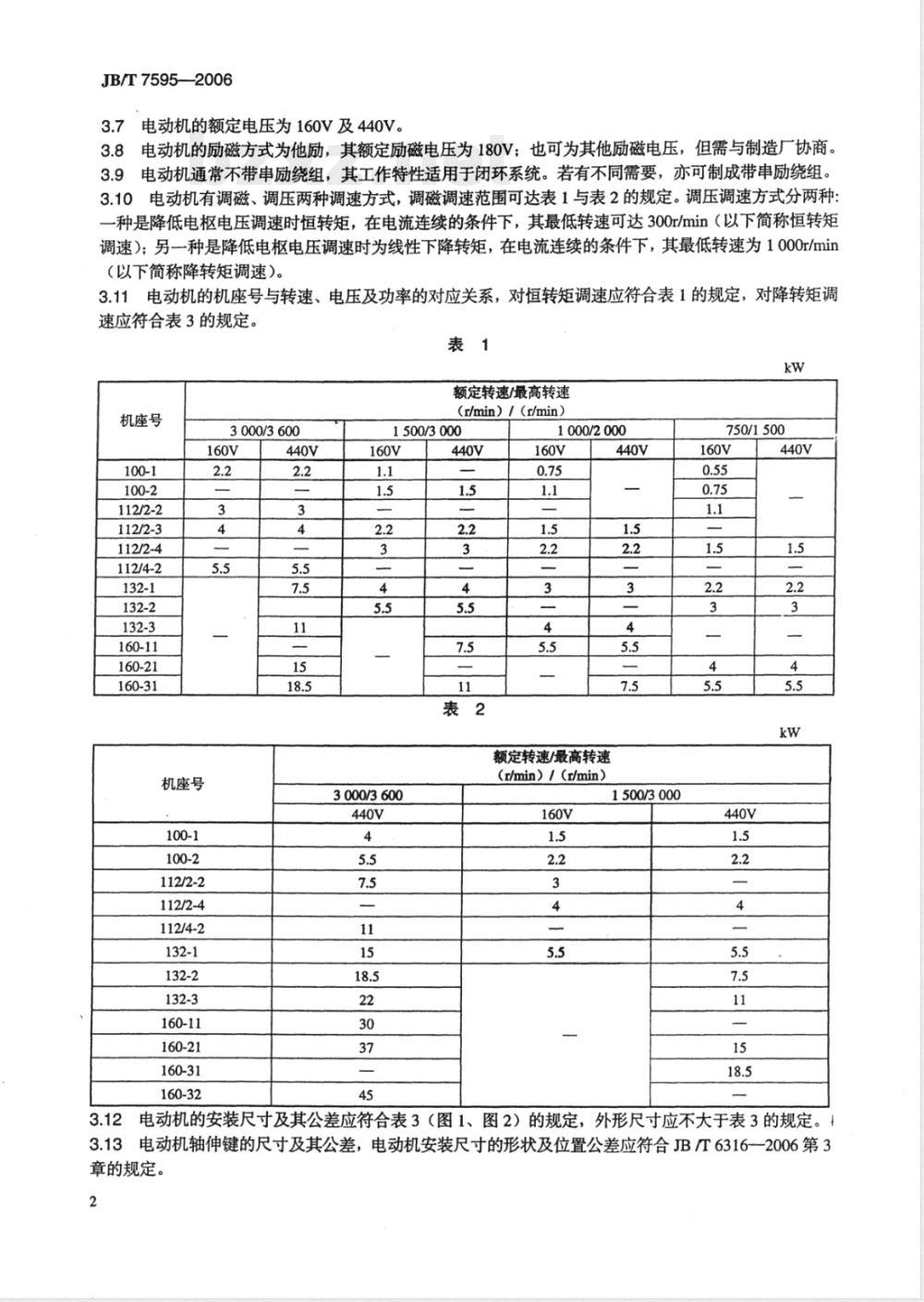

电动机的机座号与转速、电压及功率的对应关系，对恒转矩调速应符合表1的规定，对降转矩调3.11
速应符合表3的规定。
额定转速/最高转速
机座号
112/2-2
112/2-3
112/2-4
112/4-2
160-11
160-21
160-31
机座号
3000/3600
112/2-2
112/2-4
112/4-2免费标准下载网bzxz
160-11
160-21
160-31
160-32
（r/min）/（r/min）
1500/3000
3000/3600
1000/2000
额定转速/最高转速
(r/min）/(r/min)
1500/3000
750/1500
电动机的安装尺寸及其公差应符合表3（图1、图2）的规定，外形尺寸应不大于表3的规定。
3电动机轴伸键的尺寸及其公差，电动机安装尺寸的形状及位置公差应符合JBT63162006第33.13
章的规定。
JB/T7595—2006
SS9059
11-091
JB/T7595—2006
4技术要求
电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.2电动机在功率、电压和转速为额定值时，其效率（n）的保证值，对恒转矩调速电动机应符合表4的规定。对降转矩调速电动机应符合表5的规定。表4和表5中的效率值为静止电力变流器供电时的数据，包括励磁损耗，
额定功率
额定功率
额定转速
额定转速
JB/T7595—2006
4.3电动机在空载时测得的振动烈度限值（以振动速度的有效值表示）应符合表6的规定。4.4电动机在空载时的A计权声功率级的噪声限值应符合表7规定。表6
电动机在自由悬置状态下测量
额定转速
750~3000
额定功率
1.12.25.5112237100振动速度有效限值
额定转速
噪声限值
dB（A)
1324.5其余未规定的技术要求，应符合JB/T6316一2006中第4章或GB755的规定。5检验规则
按JB/T6316—2006中第5章的规定。6标志、包装和保用期
按JB/T6316—2006中第6章的规定。3
中华人民共
机械行业标准
ZSL4系列（IP23S）直流电动机技术条件（机座号100～160）
JB/T7595—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·15千字2007年4月第1版第1次印刷
定价：10.00元
书号：15111·7998
网址：http://www.cmpbook.com编辑部电话：
（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
