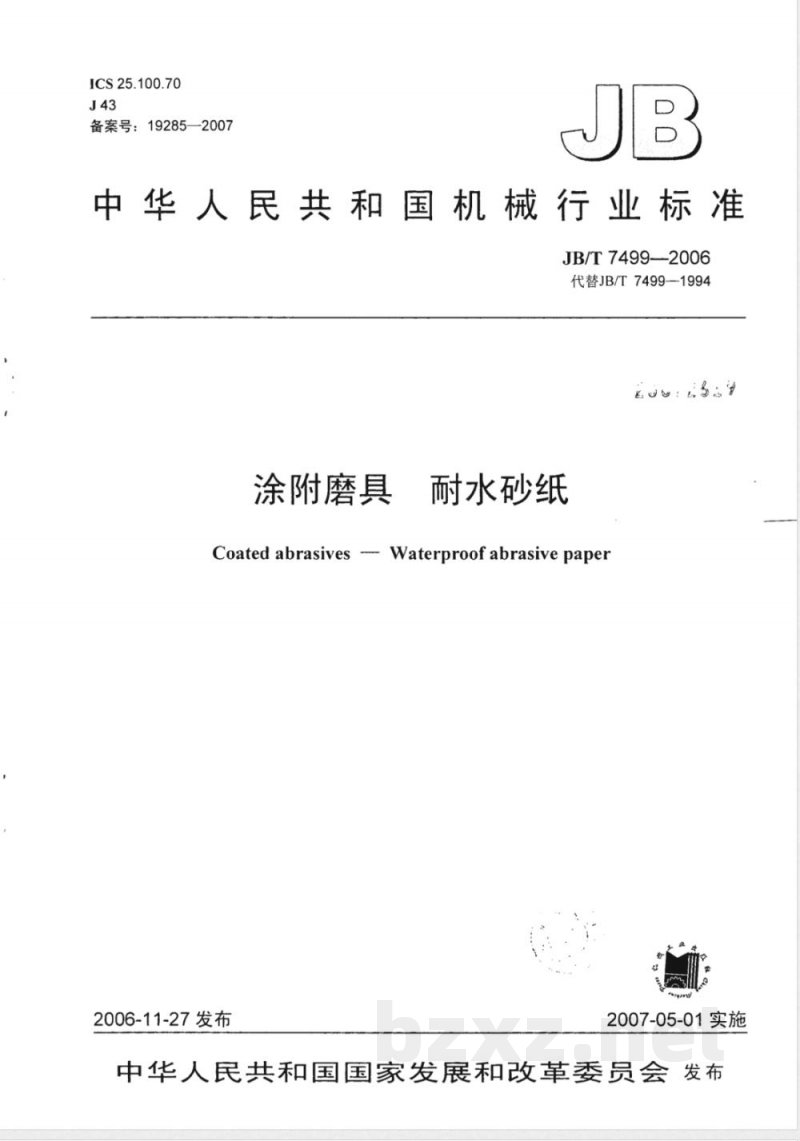

【机械行业标准(JB)】 涂附磨具 耐水砂纸

ICS25.100.70
备案号：19285—2007
中华人民共和国机械行业标准　JB/T7499—2006
代替JB/T7499—1994
涂附磨具
耐水砂纸
Coated abrasives --- Waterproof abrasive paper2006-11-27发布
2007-05-01实施bzxz.net
中华人民共和国国家发展和改革委员会发布ICS25.100.70
备案号：19285—2007
中华人民共和国机械行业标准　JB/T7499—2006
代替JB/T7499—1994
涂附磨具
耐水砂纸
Coated abrasives --- Waterproof abrasive paper2006-11-27发布
2007-05-01实施

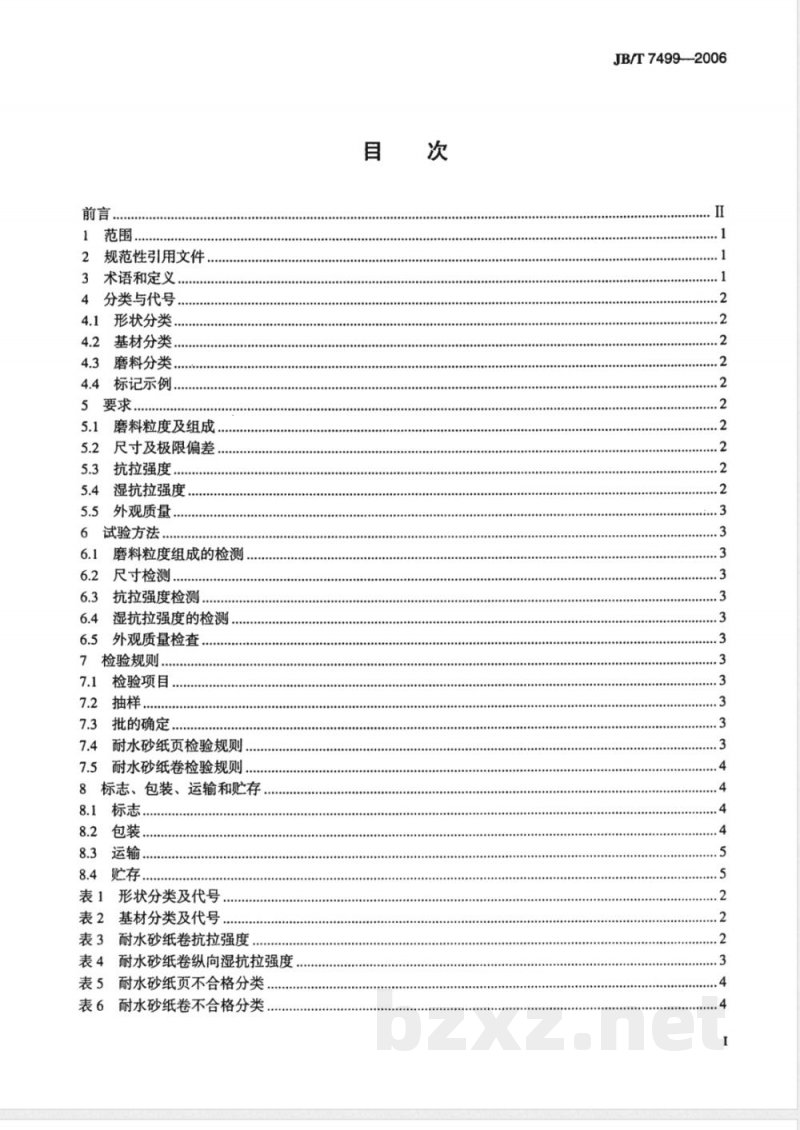

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
术语和定义
分类与代号
形状分类
基材分类
磨料分类，
4.4标记示例，
5要求
磨料粒度及组成，
尺寸及极限偏差
抗拉强度
湿抗拉强度，
外观质量.
6试验方法
磨料粒度组成的检测，
尺寸检测，
抗拉强度检测，
湿抗拉强度的检测
外观质量检查
检验规则.
检验项目
批的确定
7.4耐水砂纸页检验规则
耐水砂纸卷检验规则
8标志、包装、运输和贮存
标志，
8.3运输.
8.4贮存
表1形状分类及代号
表2基材分类及代号
表3耐水砂纸卷抗拉强度..
表4耐水砂纸卷纵向湿抗拉强度
表5耐水砂纸页不合格分类
表6耐水砂纸卷不合格分类
JB/T7499—2006
JB/T7499--2006

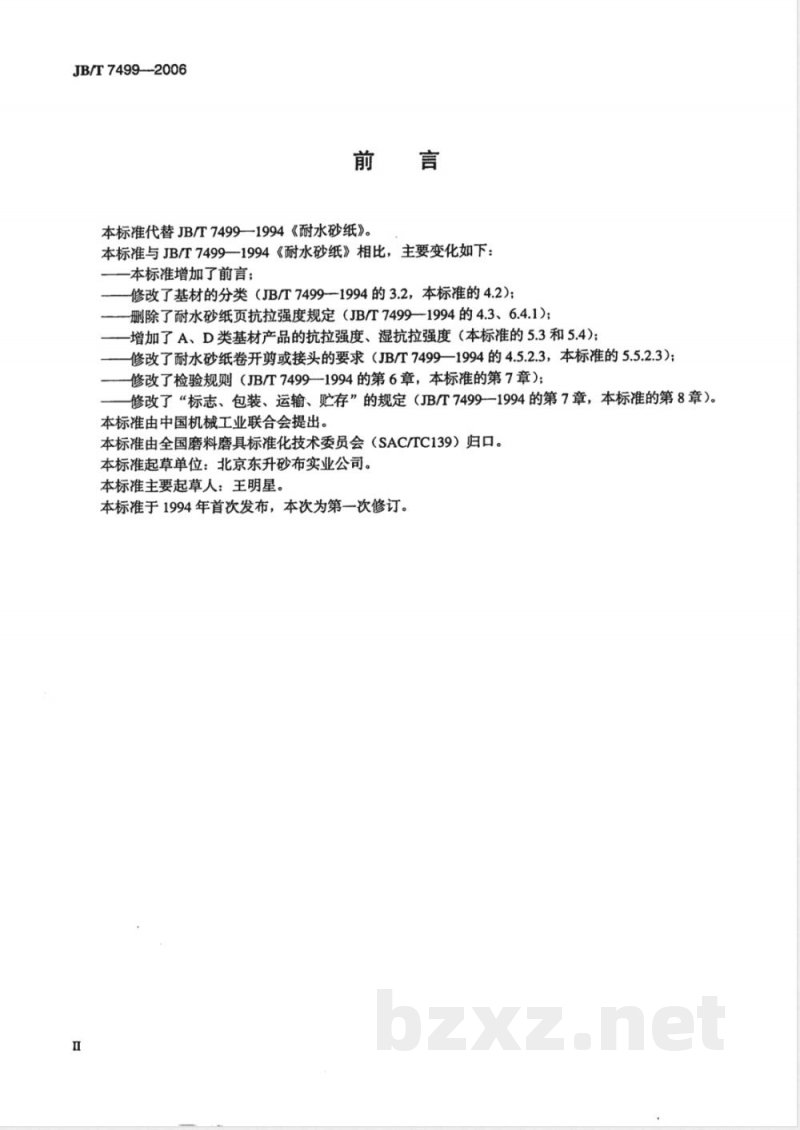

本标准代替JB/T74991994《耐水砂纸》。本标准与JB/T7499一1994《耐水砂纸》相比，主要变化如下：本标准增加了前言；
修改了基材的分类（JB/T7499-1994的3.2，本标准的4.2)；删除了耐水砂纸页抗拉强度规定（JB/T7499—-1994的4.3、6.4.1)；-增加了A、D类基材产品的抗拉强度、湿抗拉强度（本标准的5.3和5.4)；修改了耐水砂纸卷开剪或接头的要求（JB/T7499一1994的4.5.2.3，本标准的5.5.2.3）修改了检验规则（JB/T7499一1994的第6章，本标准的第7章）；修改了“标志、包装、运输、贮存”的规定（JB/T7499--1994的第7章，本标准的第8章）。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准起草单位：北京东升砂布实业公司。本标准主要起草人：王明星。
本标准于1994年首次发布，本次为第一次修订。H
1范围
涂附磨具耐水砂纸
JB/T7499—2006
本标准规定了耐水砂纸的分类、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于以树脂为粘结剂，将人造磨料粘结在纸基表面而制成的耐水涂附磨具。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2476普通磨料代号
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1—2003，ISO2859-1:1999，DT)涂附磨具用磨料粒度分析第1部分：粒度组成（GB/T9258.1-—2000，idtISOGB/T9258.1
6344-1：1998）
涂附磨具用磨料粒度分析第2部分：粗磨粒P12～P220粒度组成的测定（GB/TGB/T9258.2
9258.2--2000，idtISO6344-2：1998）GB/T9258.3涂附磨具用磨料粒度分析第3部分：微粉P240～P2500粒度组成的测定（GB/T9258.3—2000，idtISO6344-3：1998）GB/T15305.1涂附磨具砂页（GB/T15305.1-2005，ISO21948：2001，MOD）GB/T15305.2涂附磨具卷状砂布砂纸尺寸和公差JB/T7424涂附磨具抗拉强度和伸长率测定方法3术语和定义
下列术语和定义适用于本标准。3.1
砂团open grain
指产品某一部分砂面高出于其他部位砂面者。3.2
胶斑spot/resinlump
指砂面局部磨粒被胶埋没。
wrinkles
指砂面与砂面或背面与背面完全重合所造成的痕迹。3.4
缺砂lackinggrain
指产品表面某一部位没有磨料。3.5
破裂gap
指产品某部位破损或开裂。
JB/T7499-2006

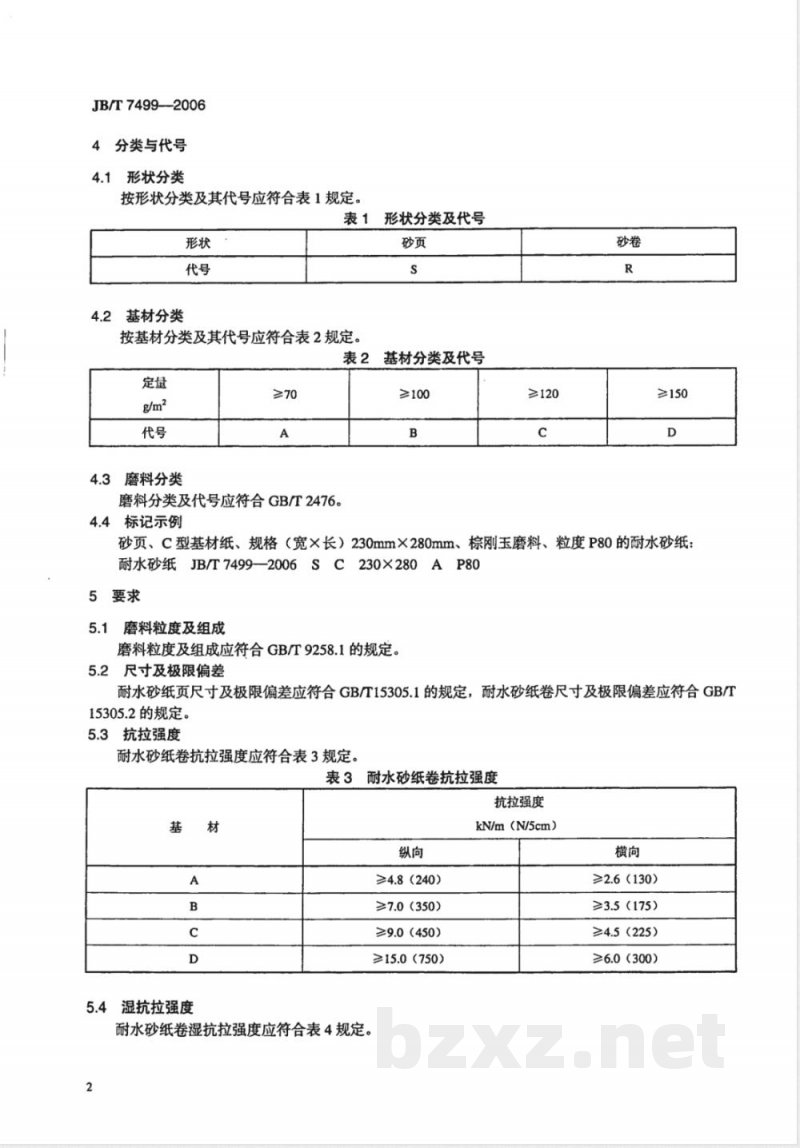

4分类与代号
4.1形状分类
按形状分类及其代号应符合表1规定。表1
形状分类及代号
基材分类
按基材分类及其代号应符合表2规定。砂页
基材分类及代号
4.3磨料分类
磨料分类及代号应符合GB/T2476。4.4标记示例
≥100
≥120
≥150
砂页、C型基材纸、规格（宽×长）230mm×280mm、棕刚玉磨料、粒度P80的耐水砂纸：耐水砂纸JB/T7499--2006SC230×280AP805要求
磨料粒度及组成
磨料粒度及组成应符合GB/T9258.1的规定。5.2尺寸及极限偏差
耐水砂纸页尺寸及极限偏差应符合GB/T15305.1的规定，耐水砂纸卷尺寸及极限偏差应符合GB/T15305.2的规定。
5.3抗拉强度
耐水砂纸卷抗拉强度应符合表3规定，表3耐水砂纸卷抗拉强度
抗拉强度
5.4湿抗拉强度
耐水砂纸卷湿抗拉强度应符合表4规定。2
≥4.8(240)
≥7.0(350)
≥9.0（450）
≥15.0（750）
kN/m（N/5cm）
≥2.6(130)
≥3.5(175)
≥4.5（225)
≥6.0(300)
5.5外观质量
表4耐水砂纸卷纵向湿抗拉强度
纵向湿抗拉强度
kN/m（N/5cm）
≥2.0(100)
≥2.4 (120)
≥3.0(150）
≥5.0（250）
JB/T7499—2006
5.5.1耐水砂纸页产品外观质量
5.5.1.1产品的工作面不允许有砂团、缺砂、胶斑、缺复胶、折印、破裂等缺陷（有关术语的解释见第3章）。
5.5.1.2产品标志应正确，清晰。5.5.2耐水砂纸卷产品外观质量
5.5.2.1不允许有直线尺寸大于10mm砂团、缺砂、缺复胶、胶斑、破裂及长度超过1m的折印。5.5.2.2直线尺寸2mm～10mm的砂团、缺砂、缺复胶、胶斑、破裂及长度不超过1m的折印等缺陷总数每卷平均每平方米不得超过一处（不足1m2的按1m2计），在任一平方米面积上不得多于三处。5.5.2.3长度50000mm的耐水砂纸卷，开剪或接头不得多于一个，其中短段长度不少于10000mm；长度25000mm的耐水砂纸卷，不允许有开剪或接头。5.5.2.4产品标志应正确、清晰。6试验方法
6.1磨料粒度组成的检测
磨料粒度组成的检测按GB/T9258.2或GB/T9258.3的规定进行。6.2尺寸检测
尺寸检测用钢直尺和钢卷尺。
6.3抗拉强度检测
抗拉强度的检测按JB/T7424的规定执行。6.4湿抗拉强度的检测
试验前，先将试样置于20℃土2℃水中浸泡2h后用滤纸去除多余的水分，立即进行抗拉强度试验，试验方法同6.3。
6.5外观质量检查
用目测检查和钢直尺检测。
7检验规则
7.1检验项目
产品检验应按5.25.5和6.2～6.5的规定进行。7.2抽样
抽样应按GB/T2828.1的规定进行。抽样方案采用正常检查一次抽样方案。7.3批的确定
检查批应由同种粒度、材质和规格的单位产品组成。7.4耐水砂纸页检验规则
7.4.1A类不合格的检验采用-般检验水平I。3
JB/T7499—2006
7.4.2不合格分类按表5规定。
表5耐水砂纸页不合格分类
缺砂、砂团、缺复胶、胶斑、破裂、折印、尺寸偏差产品标志
7.4.3A类不合格AQL值为4.0，AQL值为每百单位产品的不合格品数。7.5耐水砂纸卷检验规则
7.5.1不合格分类按表6规定。
表6耐水砂纸卷不合格分类
A类不合格
抗拉强度
湿抗拉强度
尺寸偏差
砂团、缺砂、缺复胶、胶斑、破裂、折印、开剪、接头产品标志
A类不合格
B类不合格
7.5.2A类不合格的检验采用特殊检验水平S-2，B类不合格的检验采用特殊检验水平S-1。7.5.3A类不合格AQL值为10；B类不合格AQL值为25。A类和B类不合格的AQL值均为每百单位产品的不合格数。
8标志、包装、运输和贮存
8.1标志
8.1.1产品应有以下标志
a）磨料、粒度；
b）生产厂名称或注册商标。
8.1.2包装箱标志内容：
a）产品名称、形状、磨料、粒度；b）注册商标；
c）数量：
d）包装箱体积（长×宽×高）；e）毛重；
f）生产日期：
g）防潮标识；
h）生产厂名称。
8.2包装
8.2.1产品用纸盒、牛皮纸或其他材料包装8.2.2包装上应有产品名称、磨料、粒度、数量、注册商标、生产厂名称。产品应有合格证。8.2.3包装应牢固可靠，并符合交通运输的有关规定。4
运输时注意防火、防雨、防碰伤，切勿损坏包装。8.4
干燥、远离火源处，
耐水砂纸应贮存在阴凉、
JB/T7499—2006
