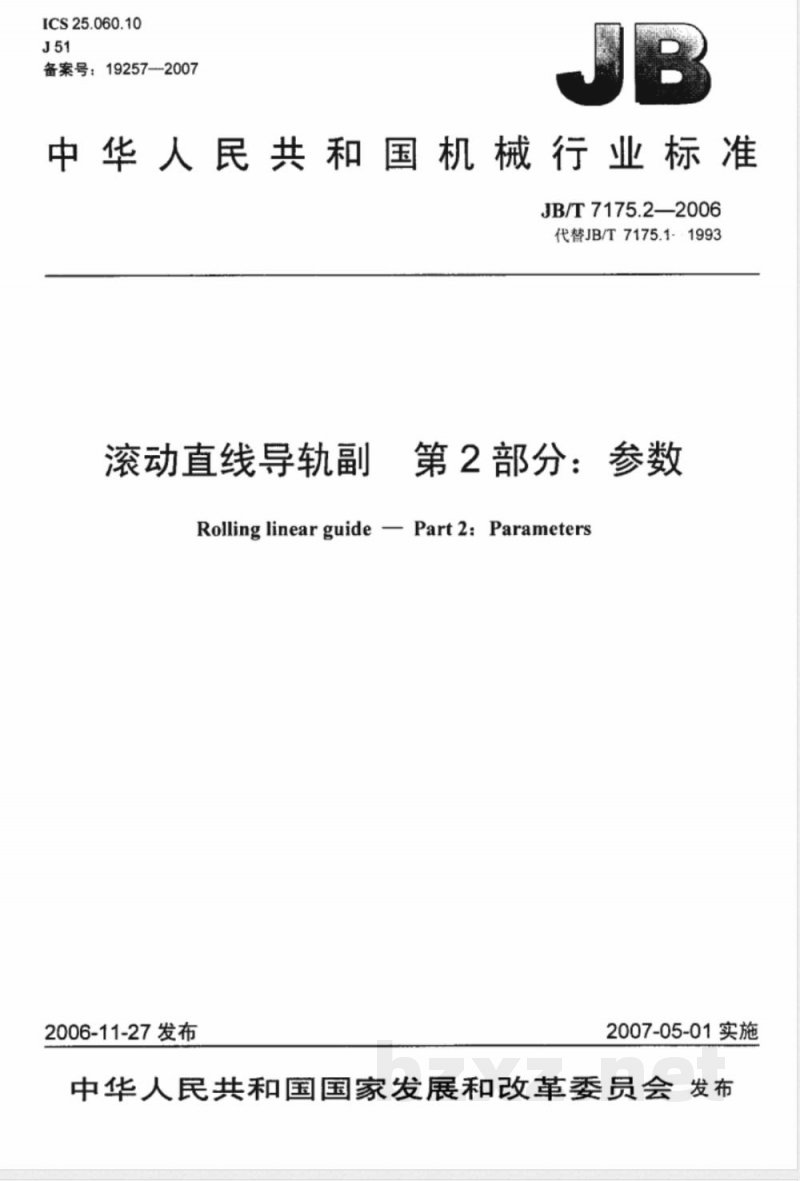

ICS25.060.10
备案号：19257—-2007
中华人民共和国机械行业标准　JB/T7175.2—2006
代替JB/T7175.1-·1993
滚动直线导轨副
第2部分：参数
Rollinglinearguide-Part2：Parameters2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布ICS25.060.10
备案号：19257—-2007
中华人民共和国机械行业标准　JB/T7175.2—2006
代替JB/T7175.1-·1993
滚动直线导轨副
第2部分：参数
Rollinglinearguide-Part2：Parameters2006-11-27发布
2007-05-01实施

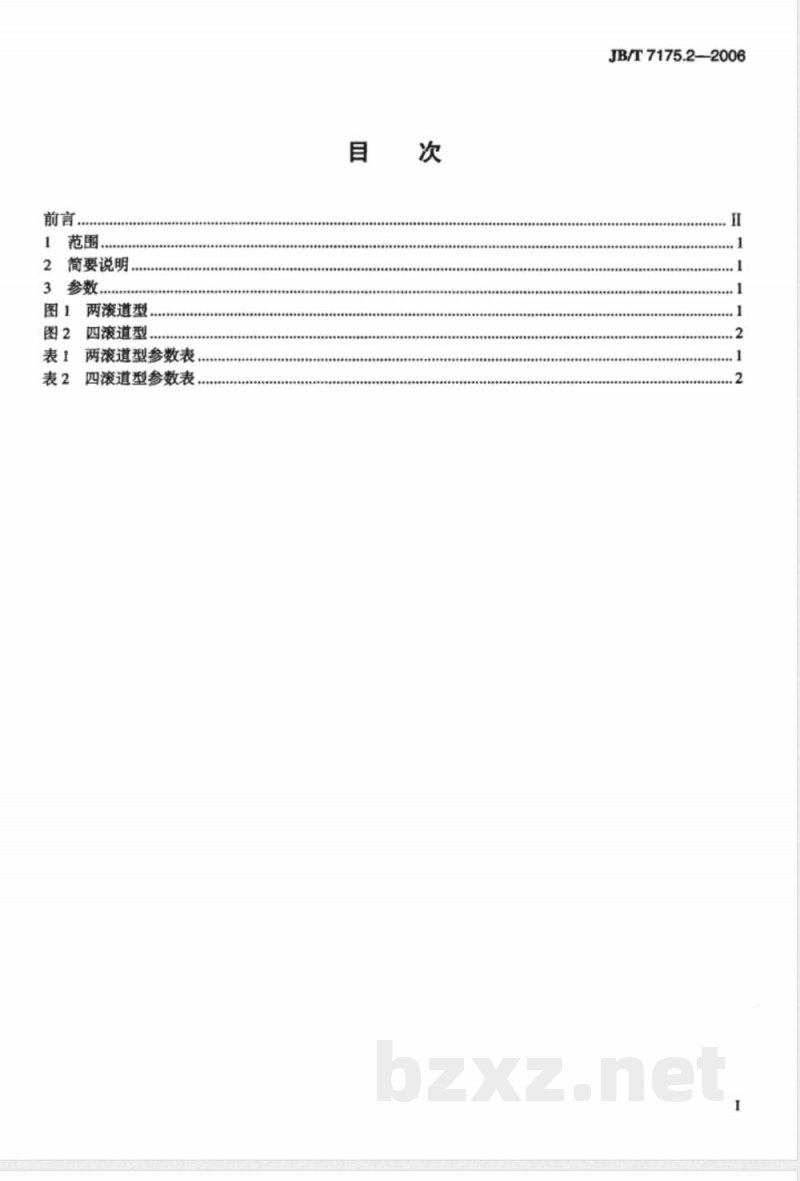

中华人民共和国国家发展和改革委员会发布前言.
2简要说明，
.参数
图1两滚道型
图2四滚道型..bZxz.net
表1两滚道型参数表，
表2四滚道型参数表.
JB/T7175.2-2006
JB/T7175.2—2006

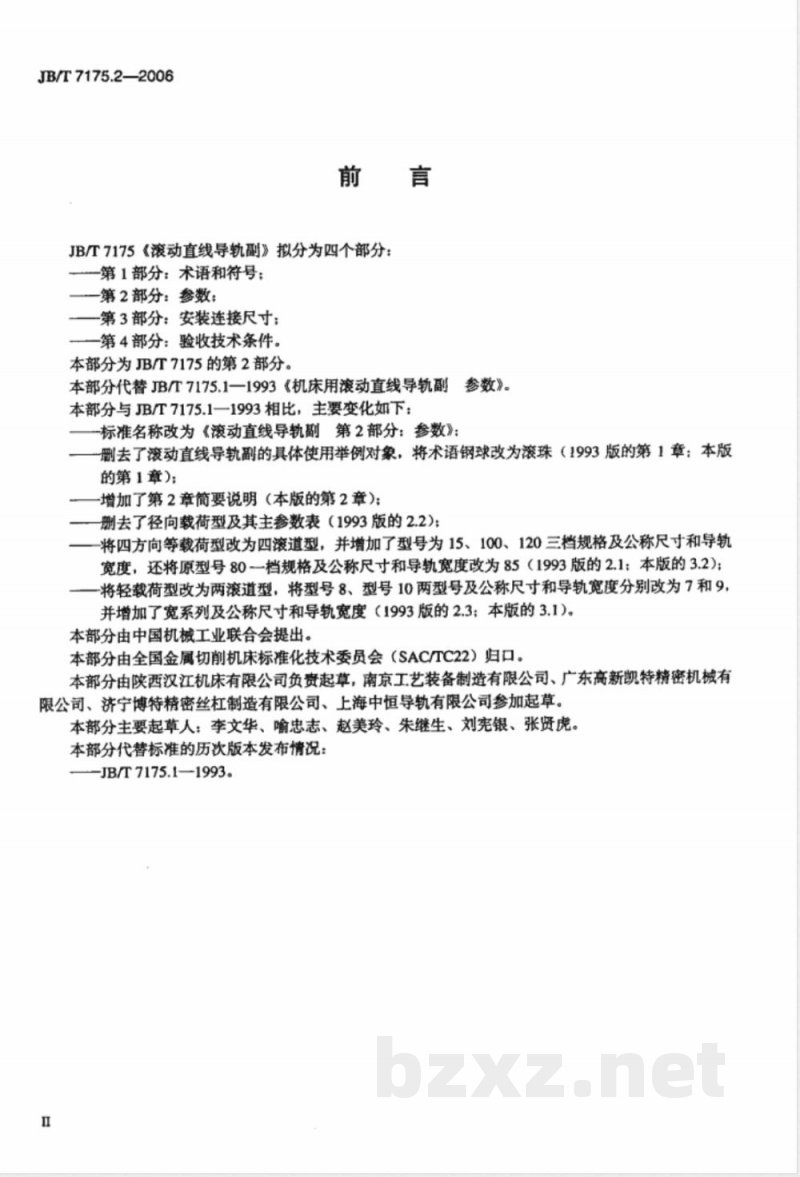

JB/T7175《滚动直线导轨副》拟分为四个部分：一第1部分：术语和符号；
一第2部分：参数：
一第3部分：安装连接尺寸：
一第4部分：验收技术条件。
本部分为JB/T7175的第2部分。
本部分代替JB/T7175.1一1993《机床用滚动直线导轨副参数》。本部分与JB/T7175.1一1993相比，主要变化如下：标准名称改为《滚动直线导轨副第2部分：参数》：一删去了滚动直线导轨副的具体使用举例对象，将术语钢球改为滚珠（1993版的第1章：本版的第1章)；
-增加了第2章简要说明（本版的第2章；一删去了径向载荷型及其主参数表（1993版的2.2）：将四方向等载荷型改为四滚道型，并增加了型号为15、100、120三档规格及公称尺寸和导轨宽度，还将原型号80--档规格及公称尺寸和导轨宽度改为85（1993版的2.1；本版的3.2)；-将轻载荷型改为两滚道型，将型号8、型号10两型号及公称尺寸和导轨宽度分别改为7和9，并增加了宽系列及公称尺寸和导轨宽度（1993版的2.3；本版的3.1)。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本部分由陕西汉江机床有限公司负起草，南京工艺装备制造有限公司、广东高新凯特精密机械有限公司、济宁博特精密丝杠制造有限公司、上海中恒导轨有限公司参加起草。本部分主要起草人：李文华、喻忠志、赵美玲、朱继生、刘银、张贤虎。本部分代替标准的历次版本发布情况：-JB/T7175.1—1993。

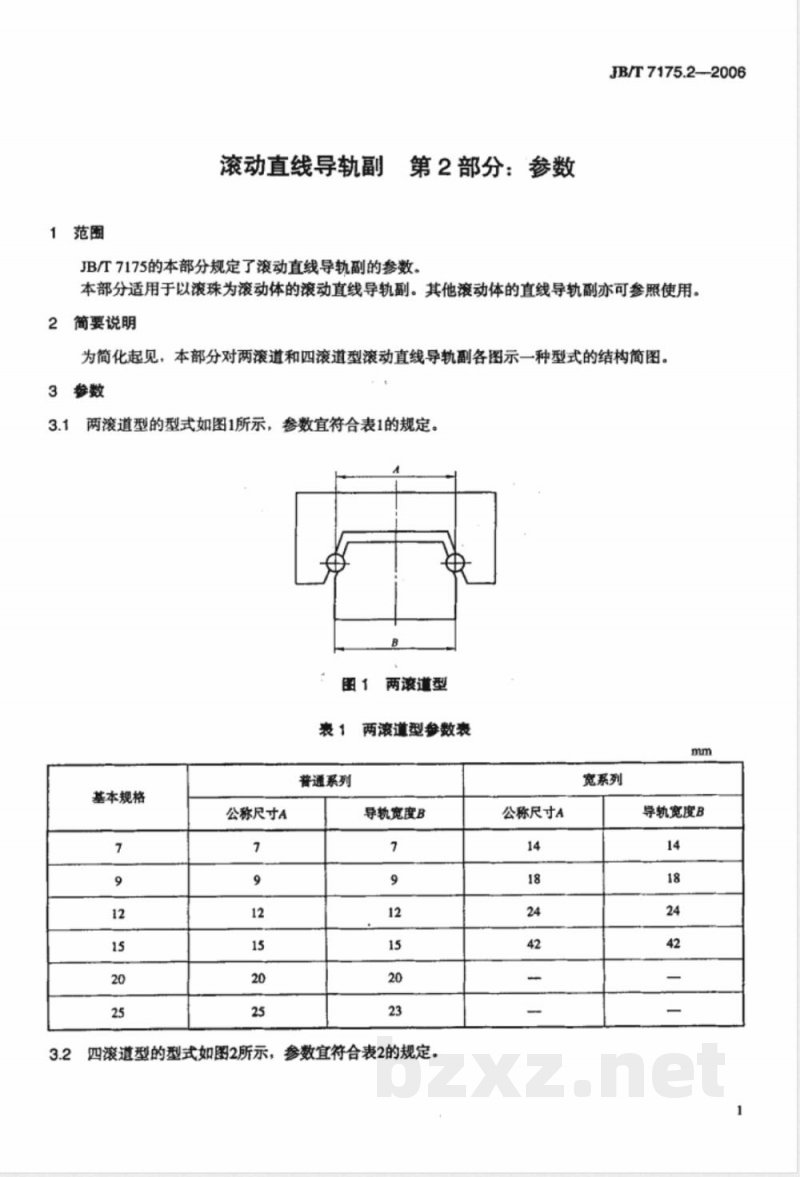

滚动直线导轨副第2部分：参数
JB/T7175的本部分规定了滚动直线导轨副的参数。JB/T7175.2--2006
本部分适用于以滚珠为滚动体的滚动直线导轨副。其他滚动体的直线导轨副亦可参照使用。2简要说明
为简化起见，本部分对两滚道和四滚道型滚动直线导轨副各图示一种型式的结构简图。3参数
3.1两滚道型的型式如图1所示，参数宜符合表1的规定。
两滚道型
表1两滚道型参数表
基本规格
公称尺寸A
四滚道型的型式如图2所示，
普通系列
导轨宽度B
参数宜符合表2的规定。
公称尺寸A
宽系列
导轨宽度B
JB/T7175.2-2006
基本规格

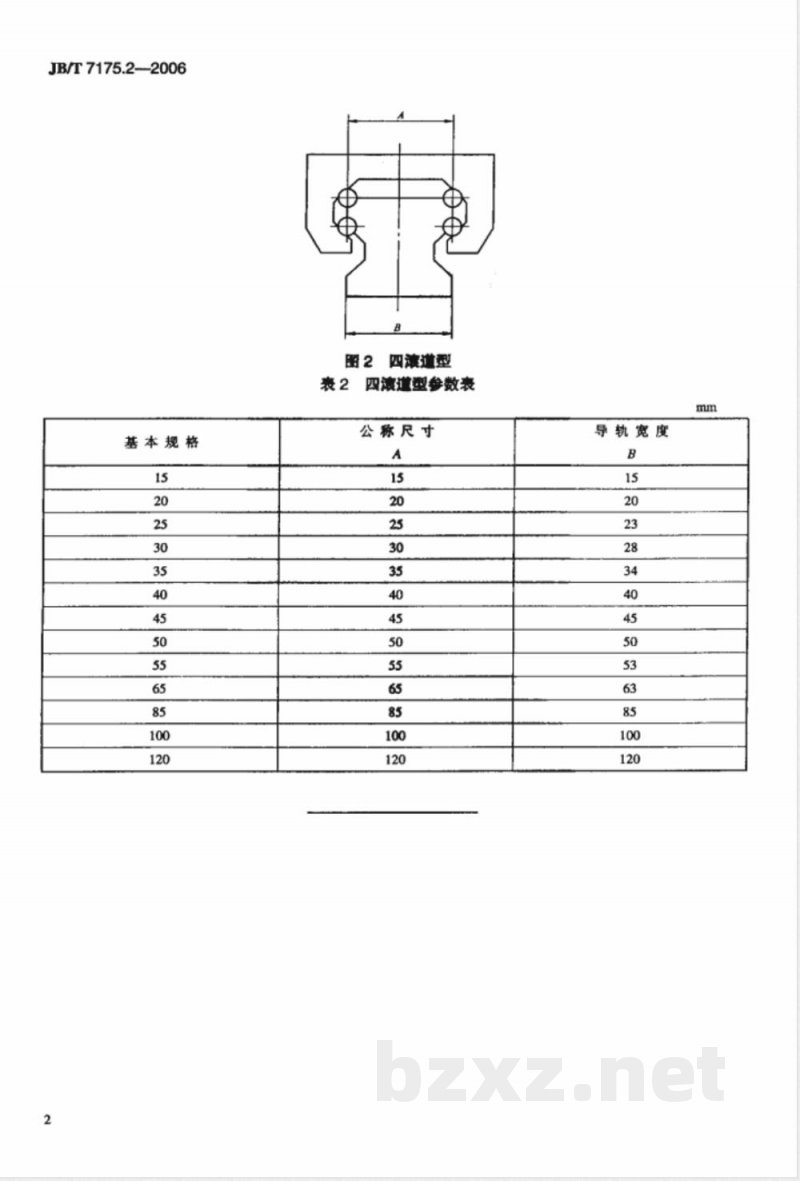

图2四滚道型
四滚道型参数表
公称尺寸
导轨宽度
