【机械行业标准(JB)】 管道式离心油泵 型式与基本参数

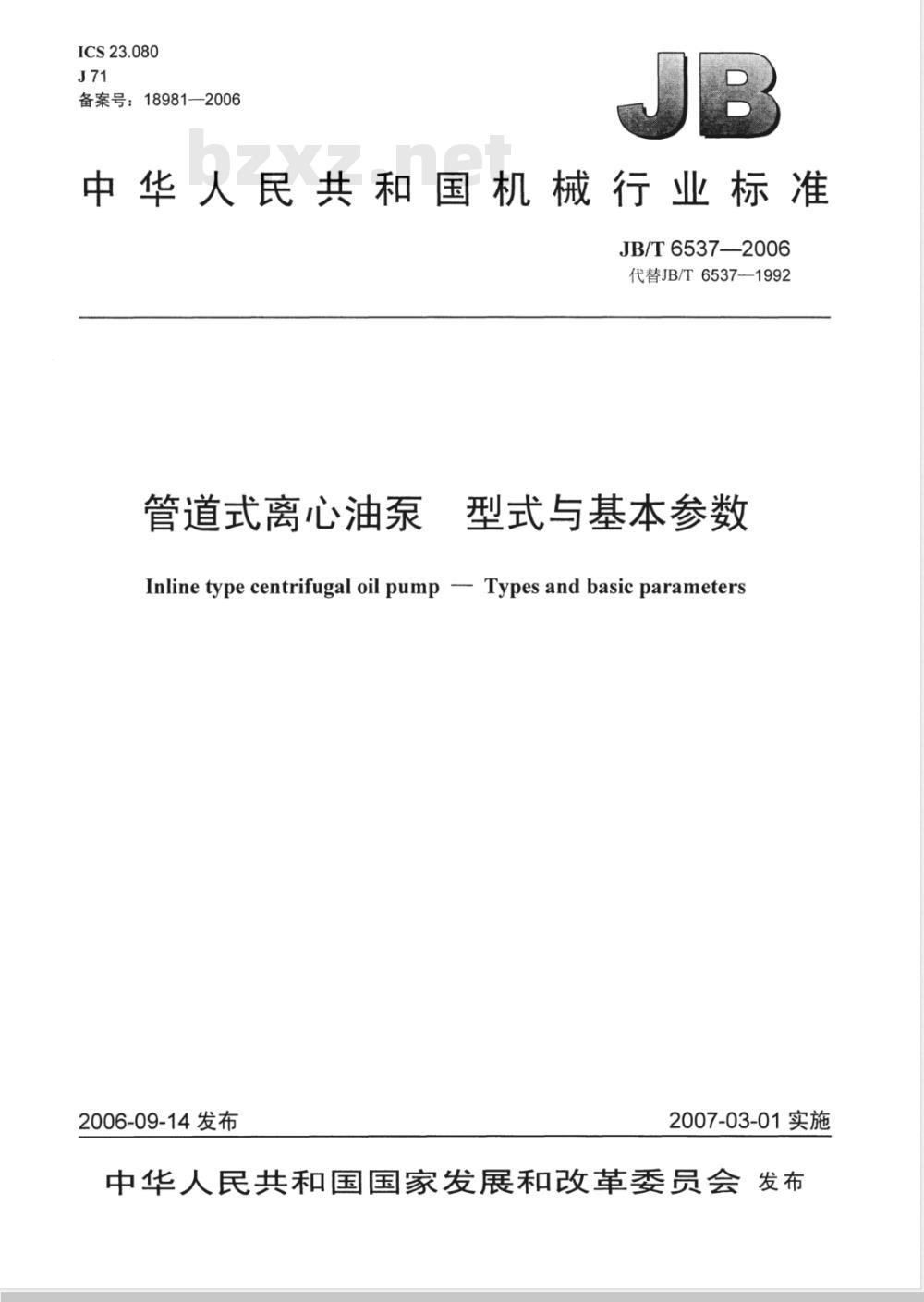

ICS23.080
备案号：18981—2006
中华人民共和国机械行业标准
JB/T 6537-2006
代替JB/T6537—1992
管道式离心油泵
型式与基本参数
Inline type centrifugal oil pump -- Types and basic parameters2006-09-14发布
2007-03-01实施

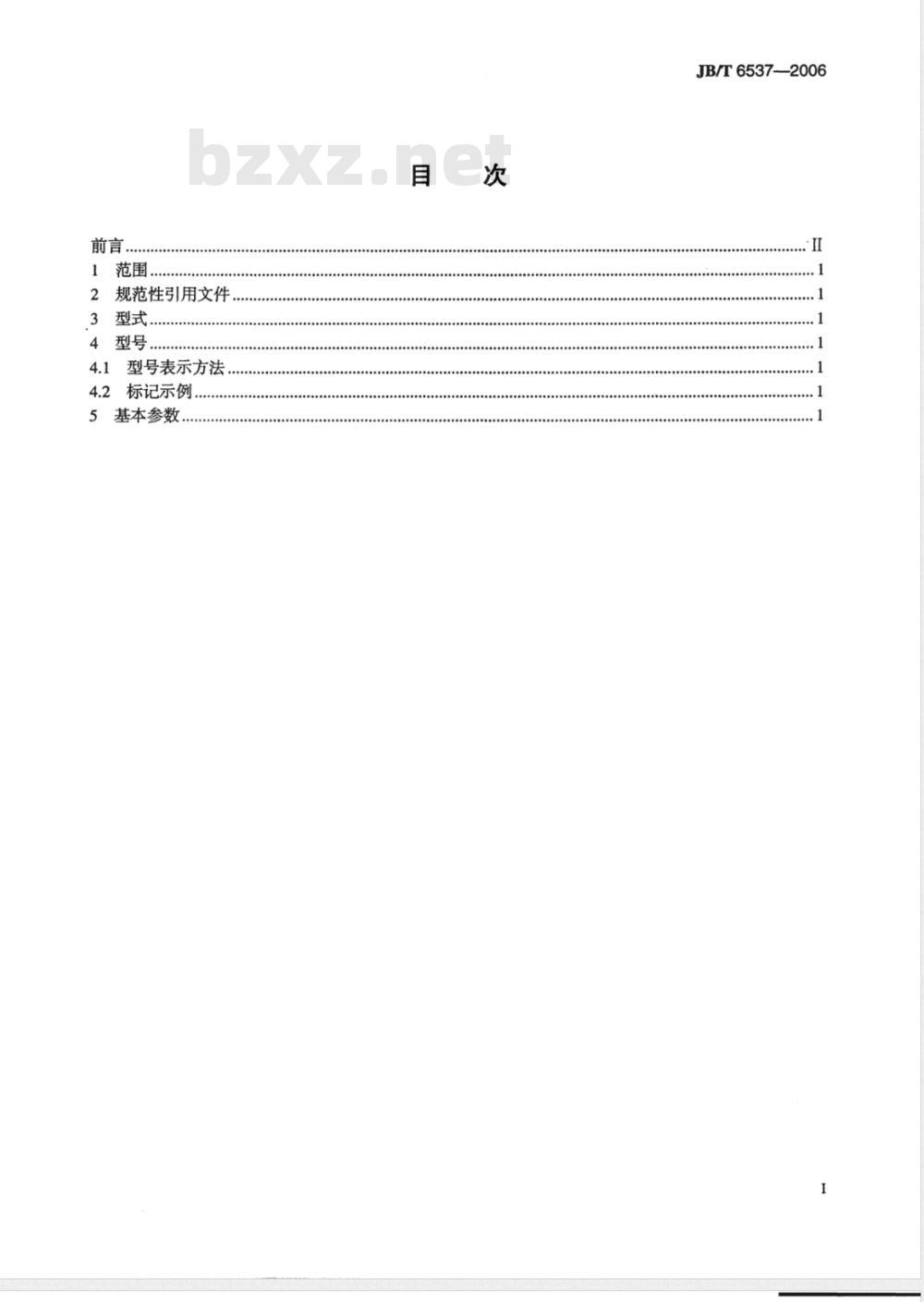

中华人民共和国国家发展和改革委员会发布前言.
规范性引用文件
型号，
............
4.1型号表示方法
4.2标记示例..
基本参数...
........
0.0..00.0000000000000
JB/T6537-2006
.0.00:
JB/T6537-2006

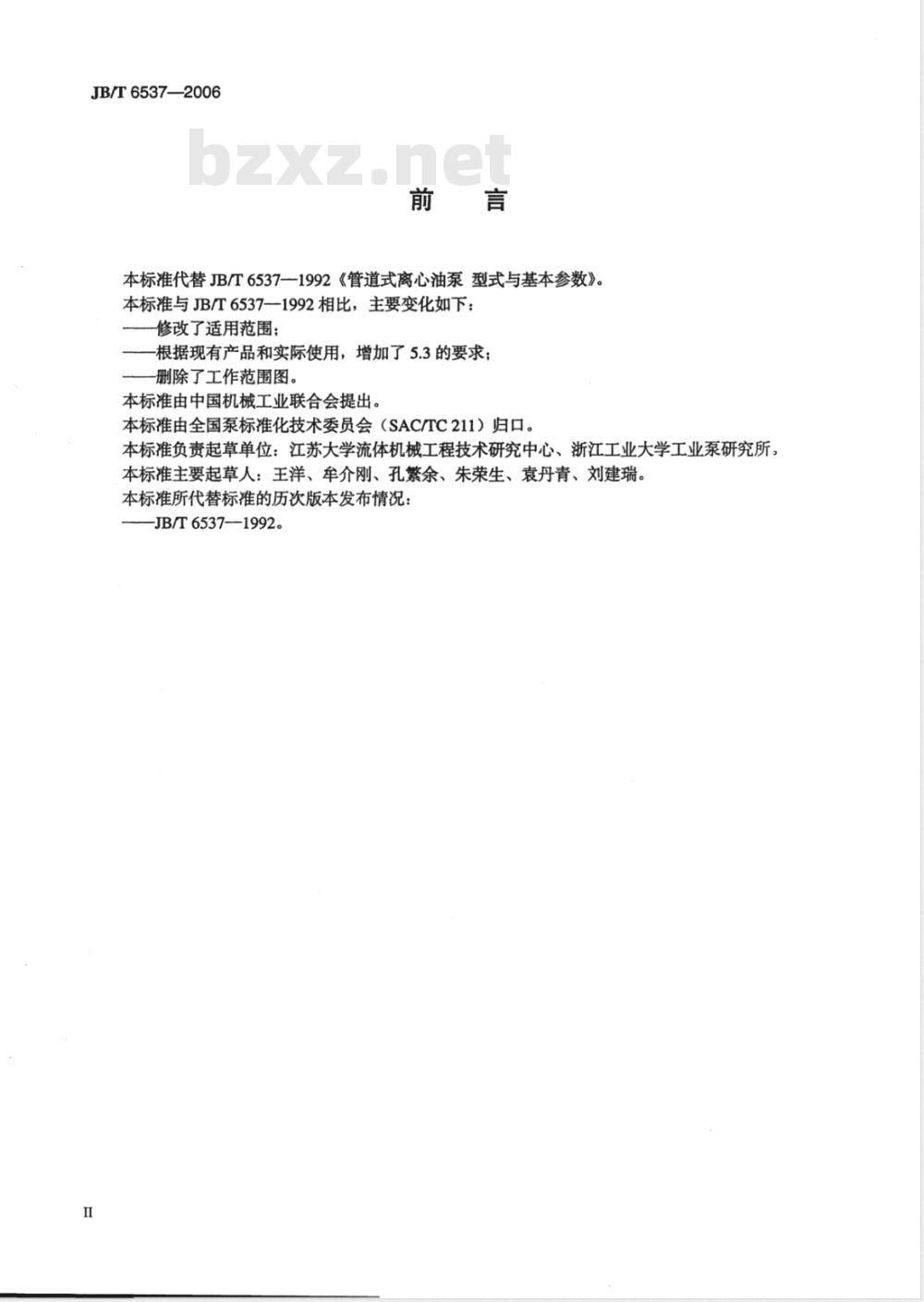

本标准代替JB/T6537一1992《管道式离心油泵型式与基本参数》。本标准与JB/T6537—1992相比，主要变化如下：修改了适用范围；
根据现有产品和实际使用，增加了5.3的要求；一删除了工作范围图。
本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211）归口。本标准负责起草单位：江苏大学流体机械工程技术研究中心、浙江工业大学工业泵研究所，本标准主要起草人：王洋、牟介刚、孔繁余、朱荣生、袁丹青、刘建瑞。本标准所代替标准的历次版本发布情况：-JB/T6537—1992。

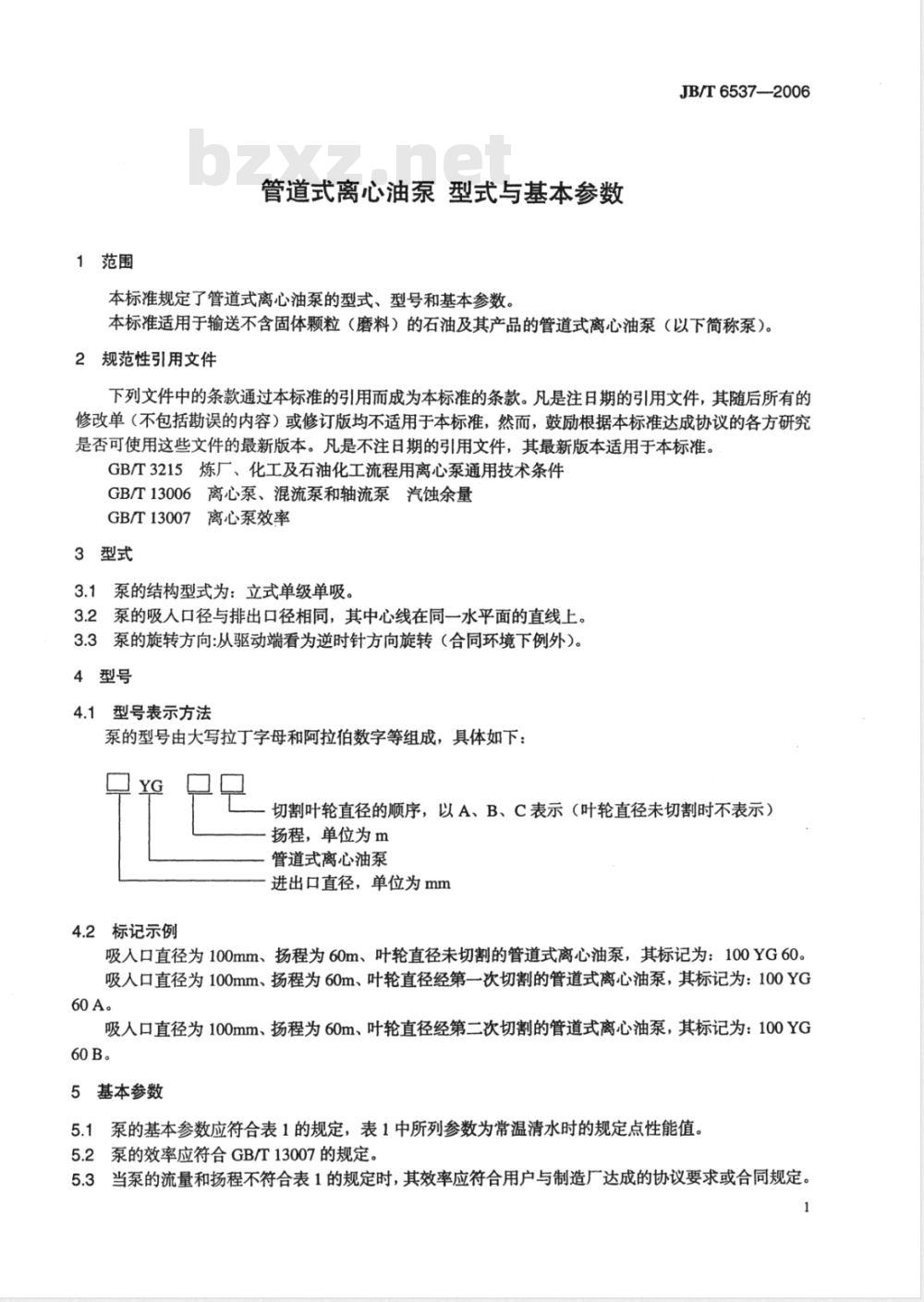

1范围
管道式离心油泵型式与基本参数本标准规定了管道式离心油泵的型式、型号和基本参数。JB/T65372006
本标准适用于输送不含固体颗粒（磨料）的石油及其产品的管道式离心油泵（以下简称泵）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3215炼厂、化工及石油化工流程用离心泵通用技术条件GB/T13006离心泵、混流泵和轴流泵汽蚀余量GB/T13007离心泵效率
3型式
3.1泵的结构型式为：立式单级单吸。3.2泵的吸人口径与排出口径相同，其中心线在同一水平面的直线上。3.3泵的旋转方向：从驱动端看为逆时针方向旋转（合同环境下例外）。4型号
4.1型号表示方法
泵的型号由大写拉丁字母和阿拉伯数字等组成，具体如下：口YG
切割叶轮直径的顺序，以A、B、C表示（叶轮直径未切割时不表示）扬程，单位为m
管道式离心油泵
进出口直径，单位为mm
4.2标记示例wwW.bzxz.Net
吸人口直径为100mm、扬程为60m、叶轮直径未切割的管道式离心油泵，其标记为：100YG60。吸人口直径为100mm、扬程为60m、叶轮直径经第一次切割的管道式离心油泵，其标记为：100YG60A。
吸人口直径为100mm、扬程为60m、叶轮直径经第二次切割的管道式离心油泵，其标记为：100YG60 B。
5基本参数

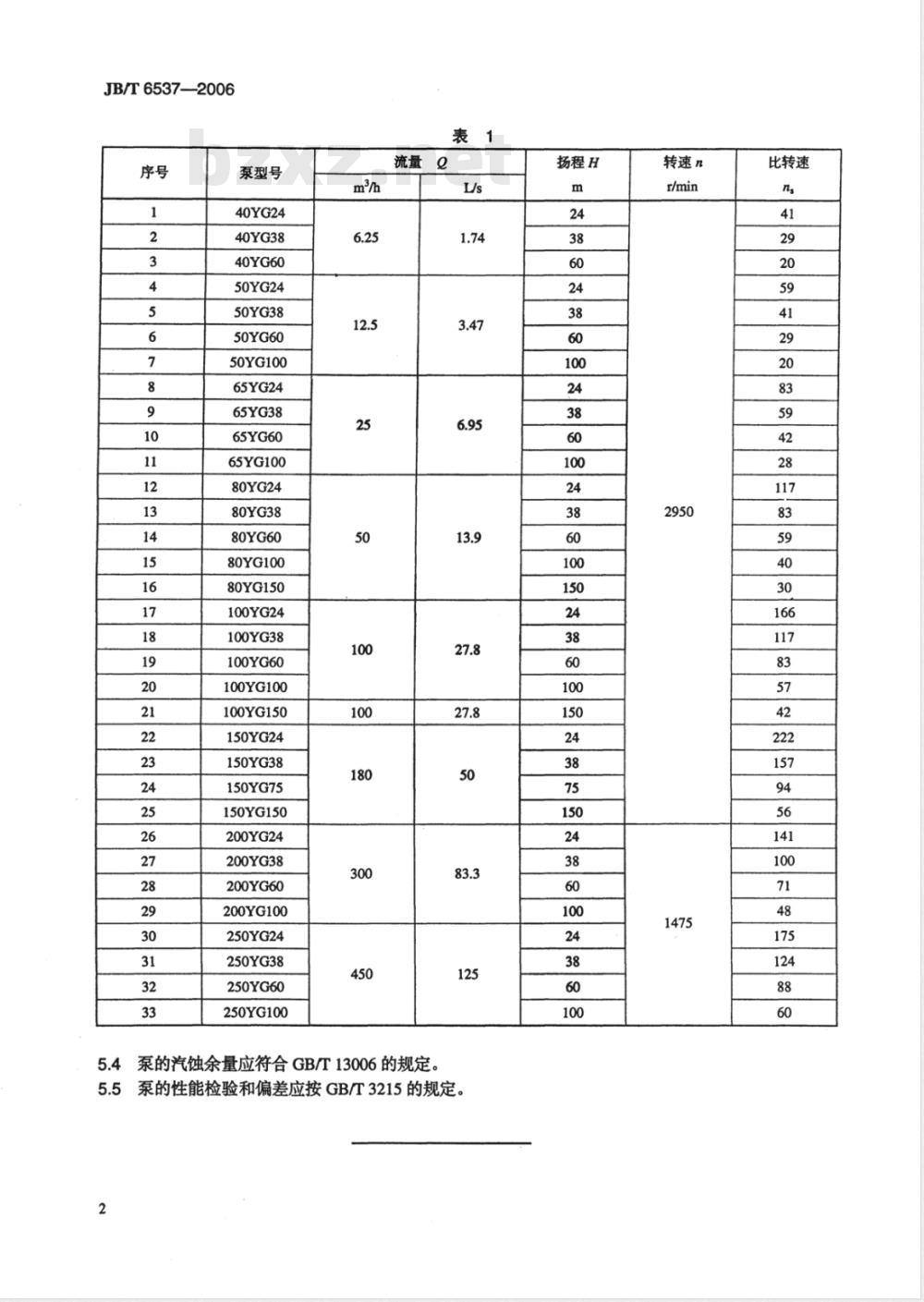

5.1泵的基本参数应符合表1的规定，表1中所列参数为常温清水时的规定点性能值。5.2泵的效率应符合GB/T13007的规定。5.3当泵的流量和扬程不符合表1的规定时，其效率应符合用户与制造厂达成的协议要求或合同规定。1
JB/T6537—2006
泵型号
40YG24
40YG38
40YG60
50YG24
50YG38
50YG60
50YG100
65YG24
65YG38
65YG60
65YG100
80YG24
80YG38
80YG60
80YG100
80YG150
100YG24
100YG38
100YG60
100YG100
100YG150
150YG24
150YG38
150YG75
150YG150
200YG24
200YG38
200YG60
200YG100
250YG24
250YG38
250YG60
250YG100
流量Q
泵的汽蚀余量应符合GB/T13006的规定。5.4
泵的性能检验和偏差应按GB/T3215的规定5.5
扬程H
转速n
比转速
中华人民共和国
机械行业标准
管道式离心油泵型式与基本参数JB/T6537—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×294mm·0.25印张·8千字2007年3月第1版第1次印刷
定价：10.00元
书号：15111·7911
网址：http://www.cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
