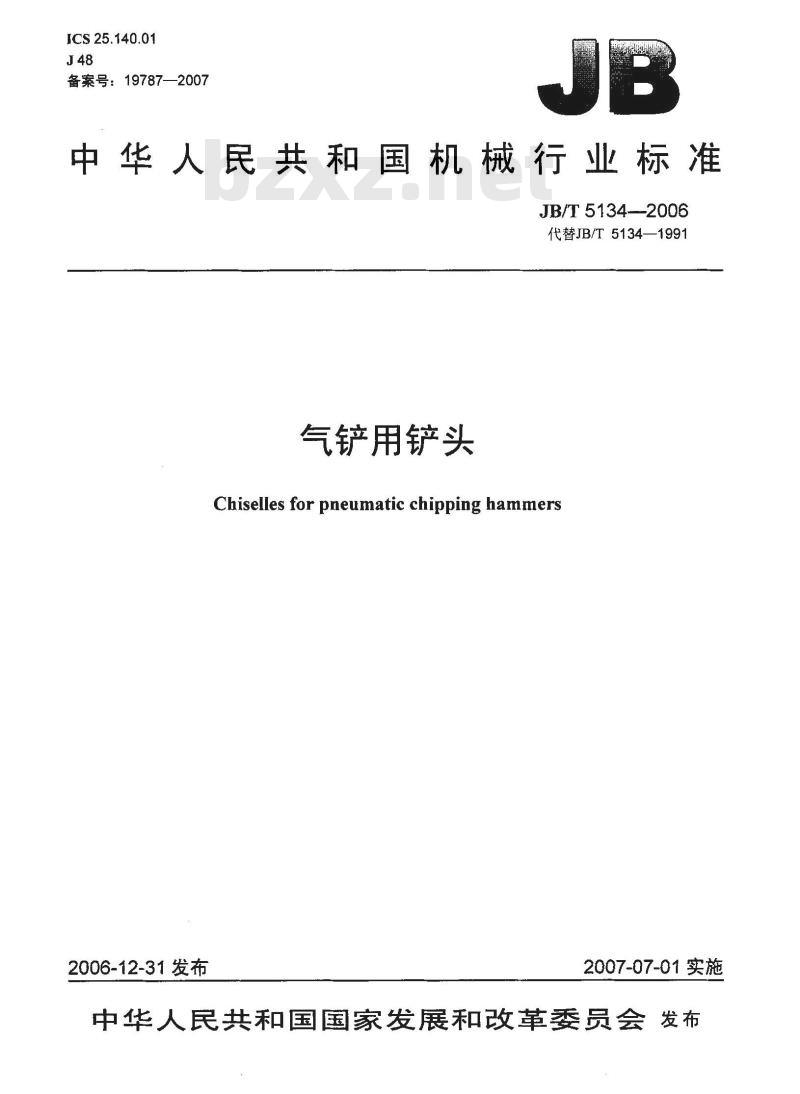

【机械行业标准(JB)】 气铲用铲头

ICS 25.140.01wwW.bzxz.Net
备案号：19787—2007
中华人民共和国机械行业标准
JB/T 5134--2006
代替JB/T5134—1991
气铲用铲头
Chiselles for pneumatic chipping hammers2006-12-31发布
2007-07-01 实施
中华人民共和国国家发展和改革委员会发布前言．
范围、
规范性引用文件.
型式与尺寸
技术要求
验收规则。
标记和标志、包装、运输与贮存图1铲头型式
电国品国电电电电电电电电电心JB/T5134—-2006
中电电电电国电心电国电电电电电电电心临中专

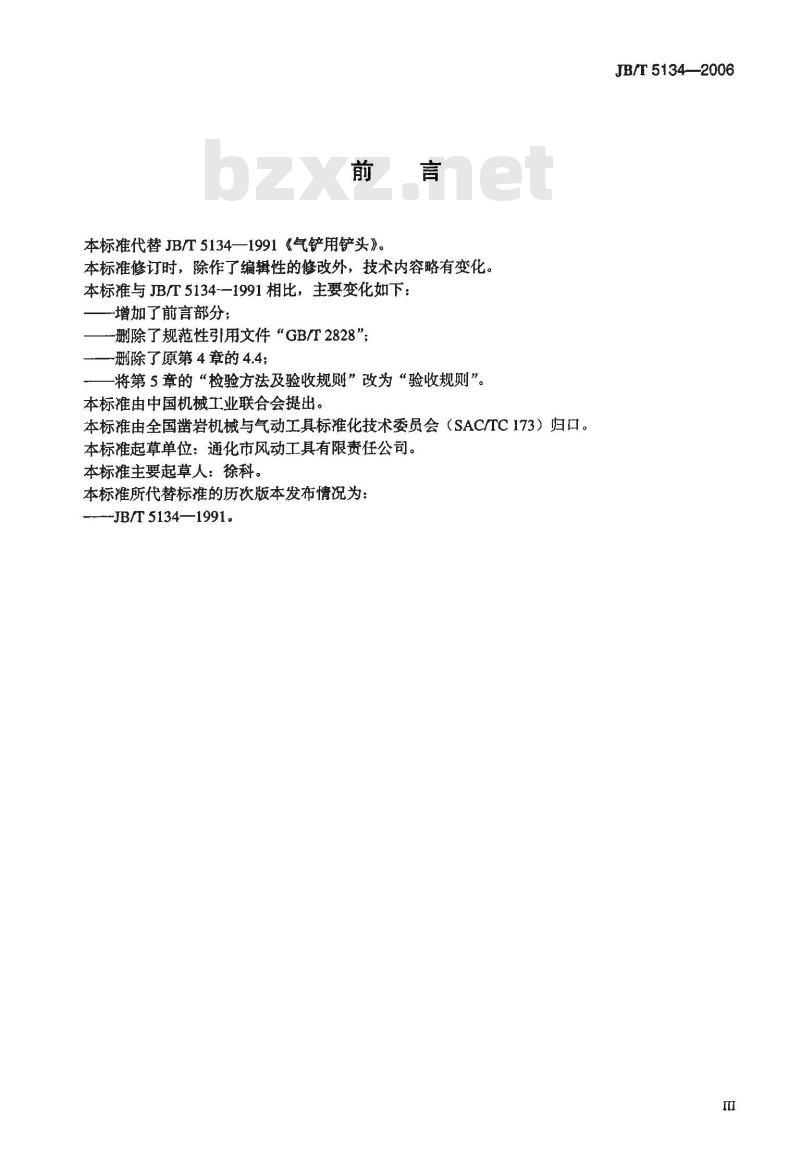

本标准代替JB/T5134—1991《气铲用铲头》。本标准修订时，除作了编辑性的修改外，技术内容略有变化。本标准与JB/T5134-—1991相比，主要变化如下：一增加了前言部分；
一删除了规范性引用文件“GB/T2828”；一删除了原第4章的4.4；
-将第5章的“检验方法及验收规则”改为“验收规则”。本标准由中国机械工业联合会提出。本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。本标准起草单位：通化市风动工具有限责任公司。本标推主要起草人：徐科。
本标准所代替标准的历次版本发布情况为：-JB/T 5134—1991。
JB/T5134—2006

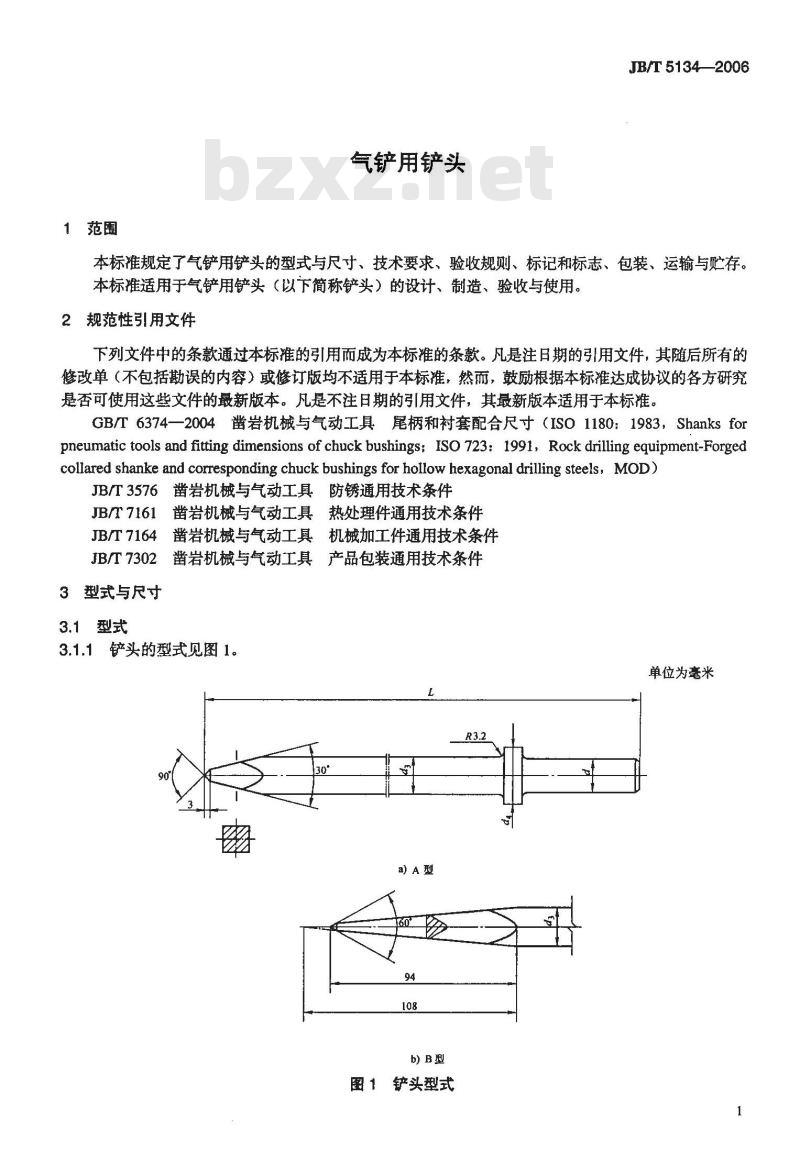

1范围
气铲用铲头
JB/T5134—2006
本标准规定了气铲用铲头的型式与尺寸、技术要求、验收规则、标记和标志、包装、运输与贮存。本标准适用于气铲用铲头（以下简称铲头）的设计、制造、验收与使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6374—2004凿岩机械与气动工具尾柄和衬套配合尺寸（ISO1180：1983，Shanksforpneumatic tools and fitting dimensions of chuck bushings; ISO 723: 1991, Rock drilling equipment-Forgedcollared shanke and corresponding chuck bushings for hollow hexagonal drilling steels, MOD)JB/T3576凿岩机械与气动工具防锈通用技术条件JB/T7161凿岩机械与气动工具热处理件通用技术条件JB/T7164凿岩机械与气动工具机械加工件通用技术条件JB/T7302凿岩机械与气动工具产品包装通用技术条件3 型式与尺寸
3.1型式
3.1.1铲头的型式见图1。
单位为毫米
a)A型
b) B型
图1铲头型式
JB/T5134—2006

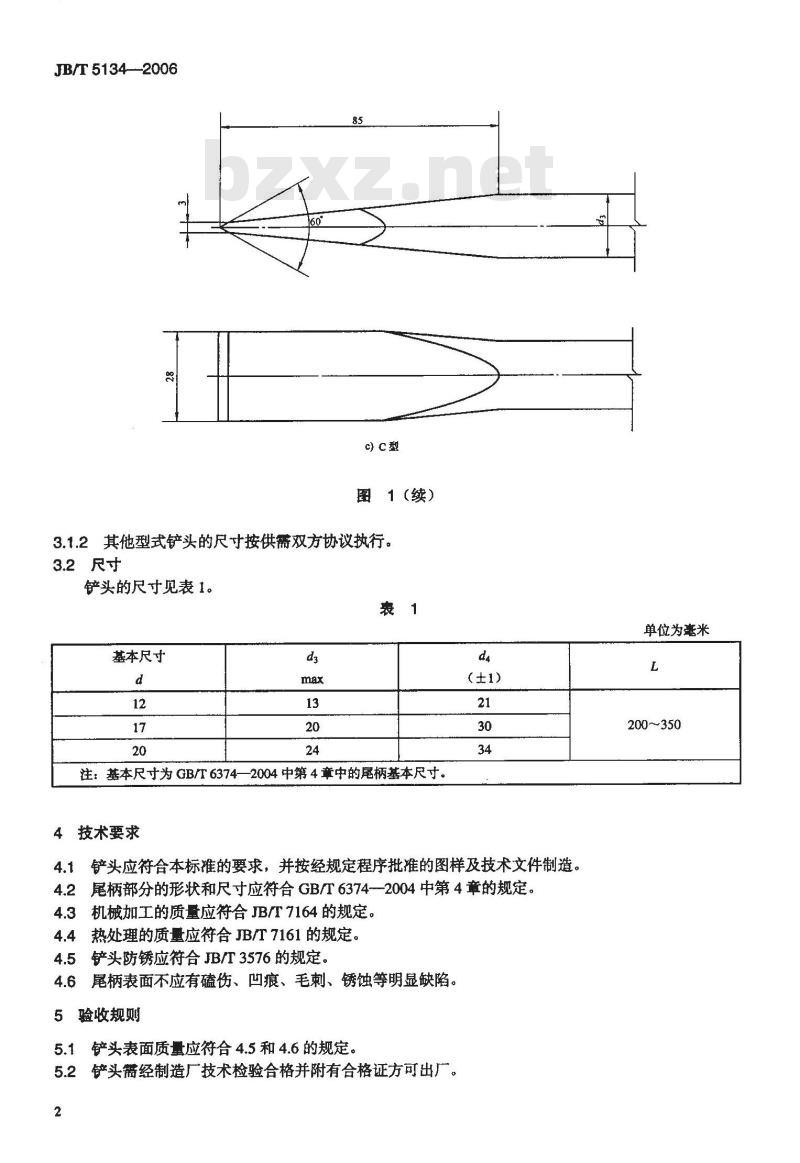

c) C型
图1(续)
3.1.2其他型式铲头的尺寸按供需双方协议执行。3.2尺寸
铲头的尺寸见表1。
基本尺寸
注：基本尺寸为GB/T6374—2004中第4章中的尾柄基本尺寸。4技术要求
（±1)
铲头应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。尾柄部分的形状和尺寸应符合GB/T6374--2004中第4章的规定。4.2
4.3机械加工的质量应符合JB/T7164的规定。热处理的质量应符合JB/T7161的规定。4.4
铲头防锈应符合JB/T3576的规定。4.5
4.6尾柄表面不应有磕伤、凹痕、毛刺、锈蚀等明显缺陷。5
验收规则
铲头表面质量应符合4.5和4.6的规定。5.2
铲头带经制造厂技术检验合格并附有合格证方可出厂。2
单位为毫米
200～350
6标记和标志、包装、运输与贮存6.1铲头应在明显部位上打印规格及商标。6.2在技术文件中铲头应有标记。标记示例：
基本尺寸17mm，总长200mm的A型铲头：铲头JB/T5134—2006 A17×200。铲头的包装应按JB/T7302的规定进行6.3
JB/T5134---2006
6.4在运输和贮存过程中，不得受有害物质的浸蚀；贮存时，应放置在遮棚或仓库内。3
