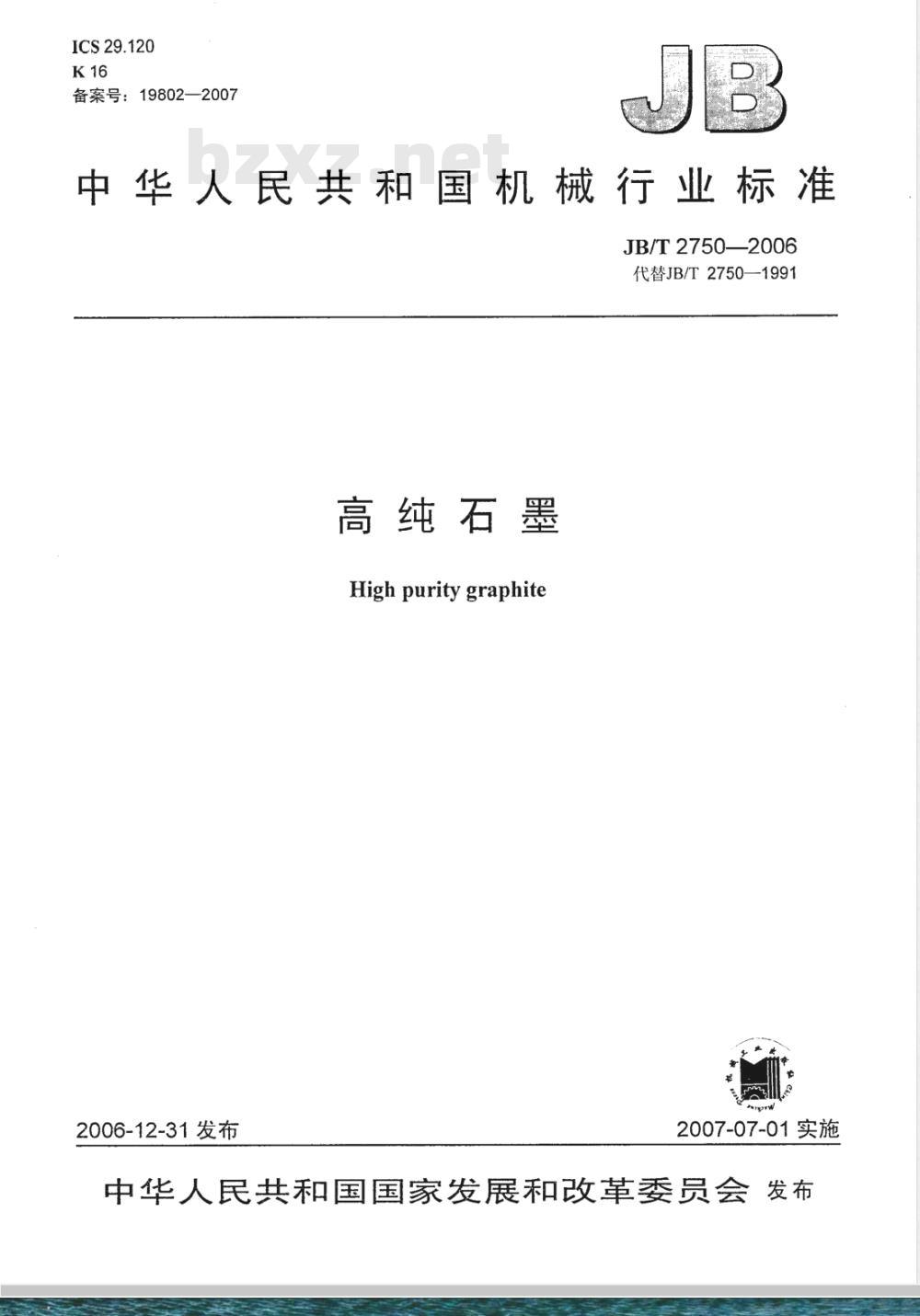

【机械行业标准(JB)】 高纯石墨

ICS29.120
备案号：19802—2007
中华人民共和国机械行业标准　JB/T2750—2006
代替JB/T2750—1991
高纯石墨
High purity graphite
2006-12-31发布
2007-07-01实施

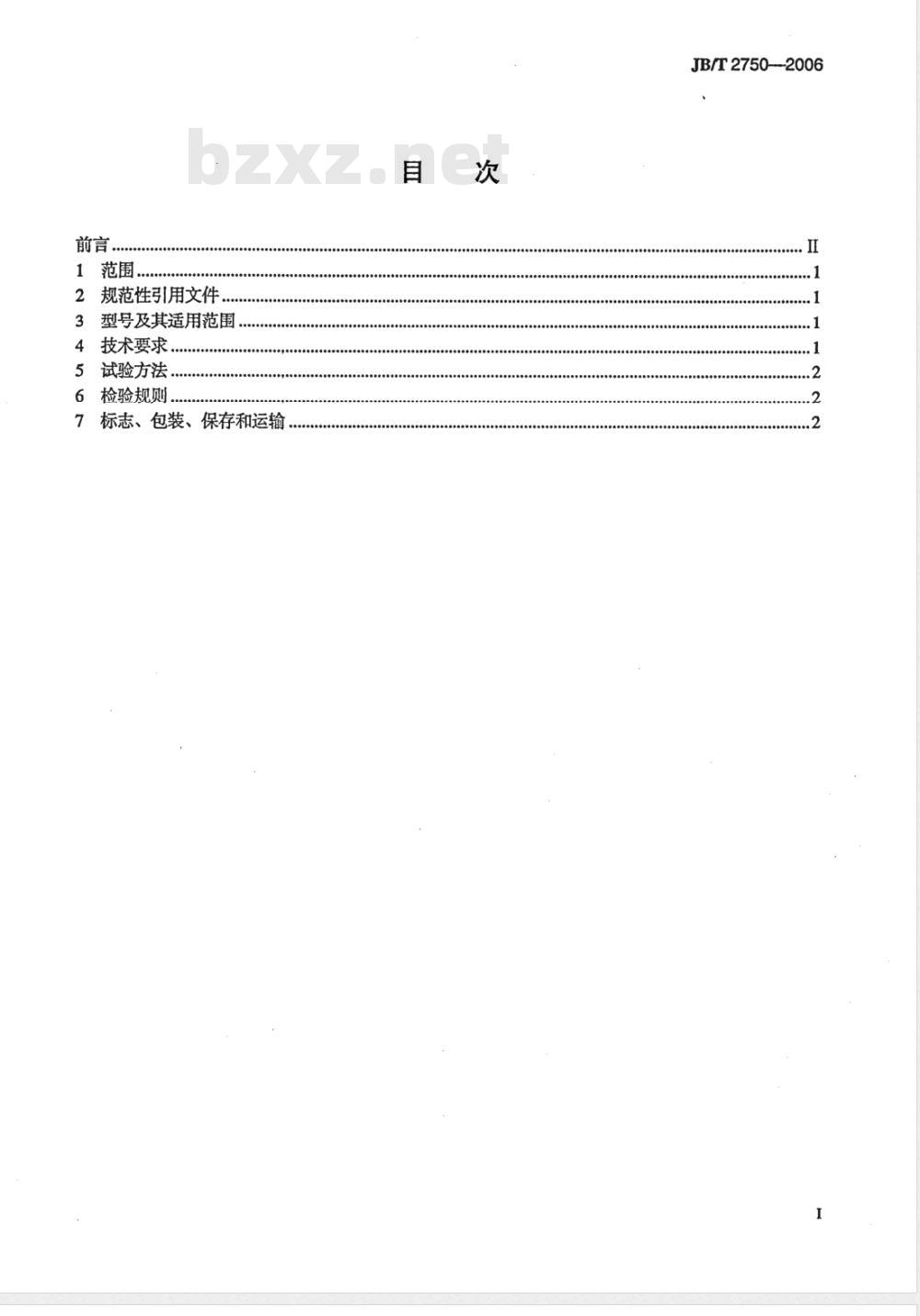

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件.
型号及其适用范围
技术要求
试验方法
检验规则，
标志、包装、保存和运输
.........
JB/T2750--2006
JB/T2750—2006

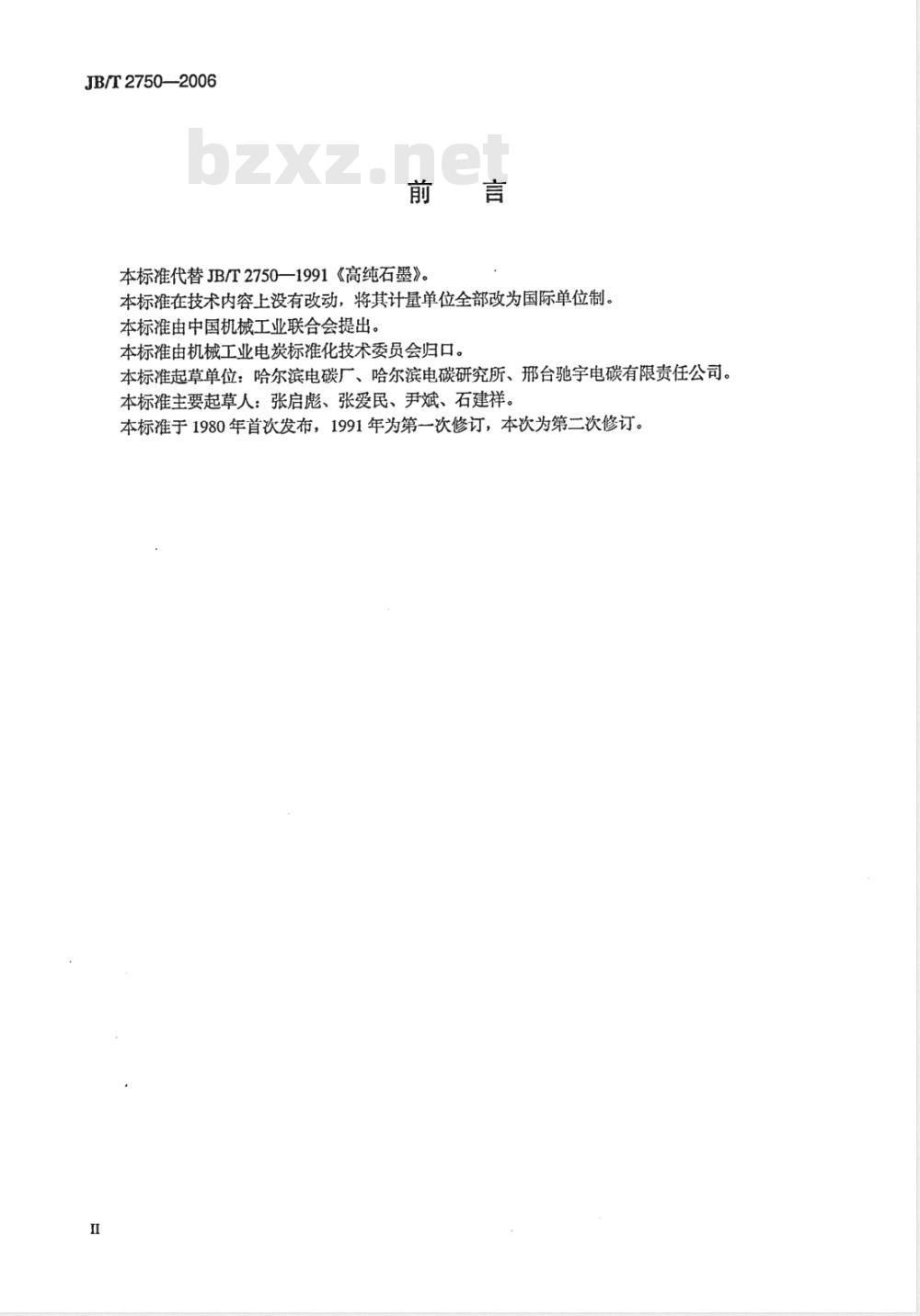

本标准代替JB/T2750—1991《高纯石墨》。本标准在技术内容上没有改动，将其计量单位全部改为国际单位制。本标准由中国机械工业联合会提出。本标准由机械工业电炭标准化技术委员会归口。本标准起草单位：哈尔滨电碳厂、哈尔滨电碳研究所、邢台驰宇电碳有限责任公司。本标准主要起草人：张启彪、张爱民、尹斌、石建祥。本标准于1980年首次发布，1991年为第一次修订，本次为第二次修订。I

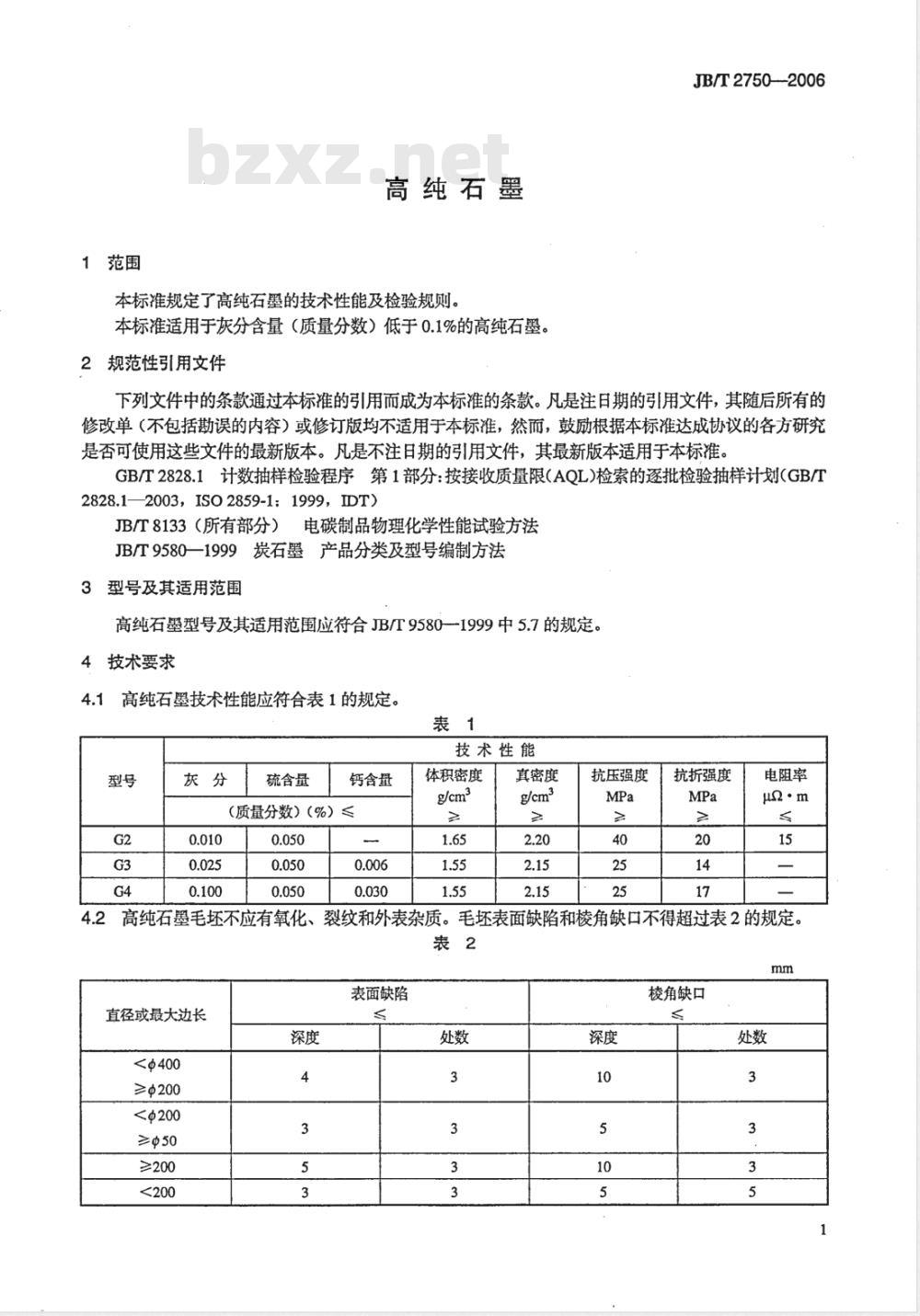

1范围
高纯石墨
本标准规定了高纯石墨的技术性能及检验规则。本标准适用于灰分含量（质量分数）低于0.1%的高纯石墨。2规范性引用文件
JB/T2750--2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1计数抽样检验程序第1部分：按接收质量限（(AOL)检索的逐批检验抽样计划(GB/T2828.1—2003，ISO2859-1：1999，IDT）JB/T8133（所有部分）电碳制品物理化学性能试验方法JB/T9580一1999炭石墨产品分类及型号编制方法3型号及其适用范围
高纯石墨型号及其适用范围应符合JB/T9580—1999中5.7的规定。4技术要求
高纯石墨技术性能应符合表1的规定。表1
技术性能
硫含量
（质量分数）（%）
钙含量
体积密度
真密度
抗压强度
抗折强度
电阻率
高纯石墨毛坏不应有氧化、裂纹和外表杂质。毛坏表面缺陷和棱角缺口不得超过表2的规定。表2
表面缺陷
直径或最大边长
≥Φ200
≥200
棱角缺口免费标准bzxz.net
JB/T2750--2006

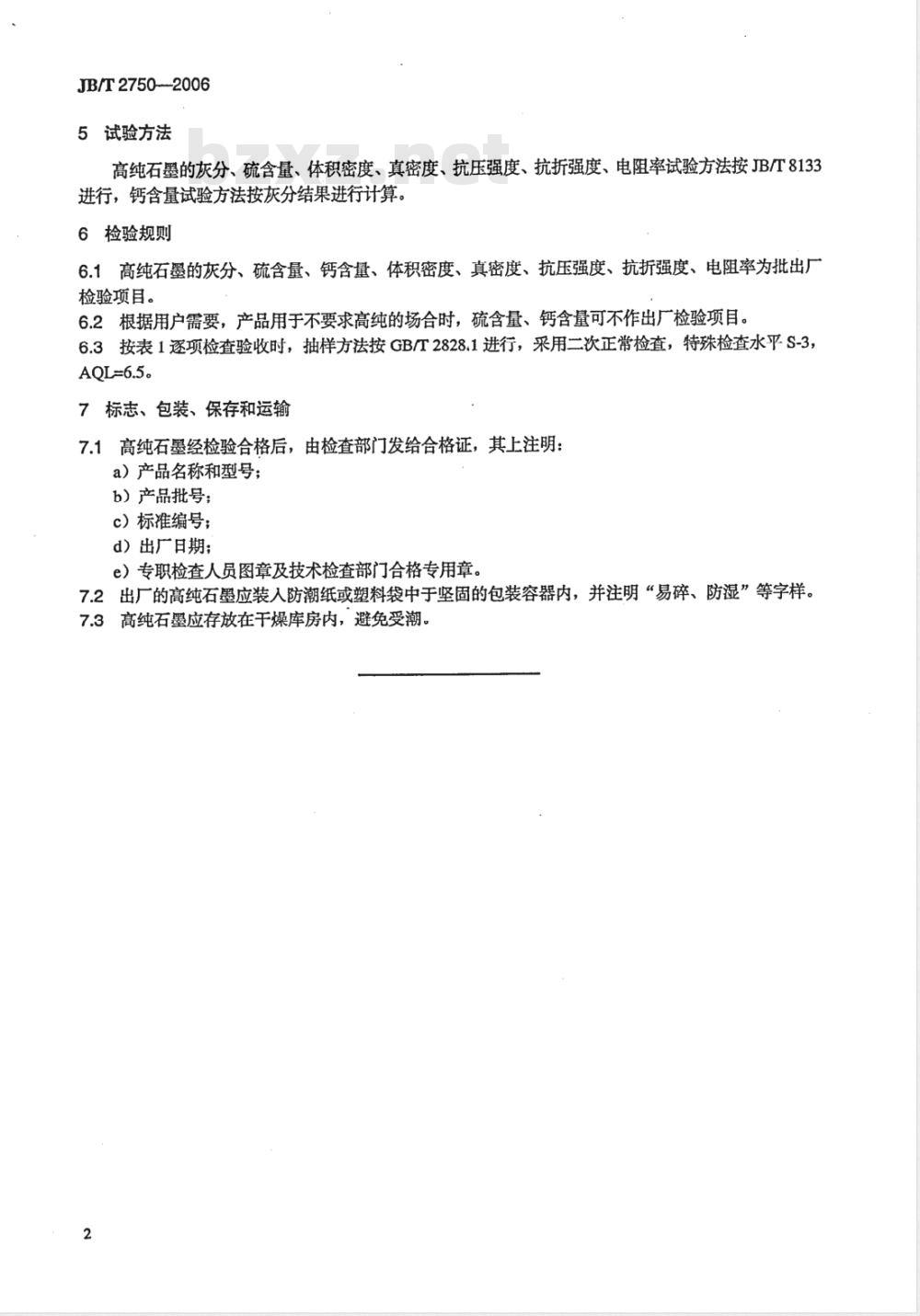

5试验方法
高纯石墨的灰分、硫含量、体积密度、真密度、抗压强度、抗折强度、电阻率试验方法按JB/T8133进行，钙含量试验方法按灰分结果进行计算。6检验规则
6.1高纯石墨的灰分、硫含量、钙含量、体积密度、真密度、抗压强度、抗折强度、电阻率为批出厂检验项目。
6.2根据用户需要，产品用于不要求高纯的场合时，硫含量、钙含量可不作出厂检验项目。6.3按表1逐项检查验收时，抽样方法按GB/T2828.1进行，采用二次正常检查，特殊检查水平S-3，AOL=6.5。
7标志、包装、保存和运输
7.1高纯石墨经检验合格后，由检查部门发给合格证，其上注明：a）产品名称和型号；
b）产品批号；
c）标准编号；
d）出厂日期；
e）专职检查人员图章及技术检查部门合格专用章。7.2出厂的高纯石墨应装入防潮纸或塑料袋中于坚固的包装容器内，并注明“易碎、防湿”等字样。7.3高纯石墨应存放在干燥库房内，避免受潮。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
