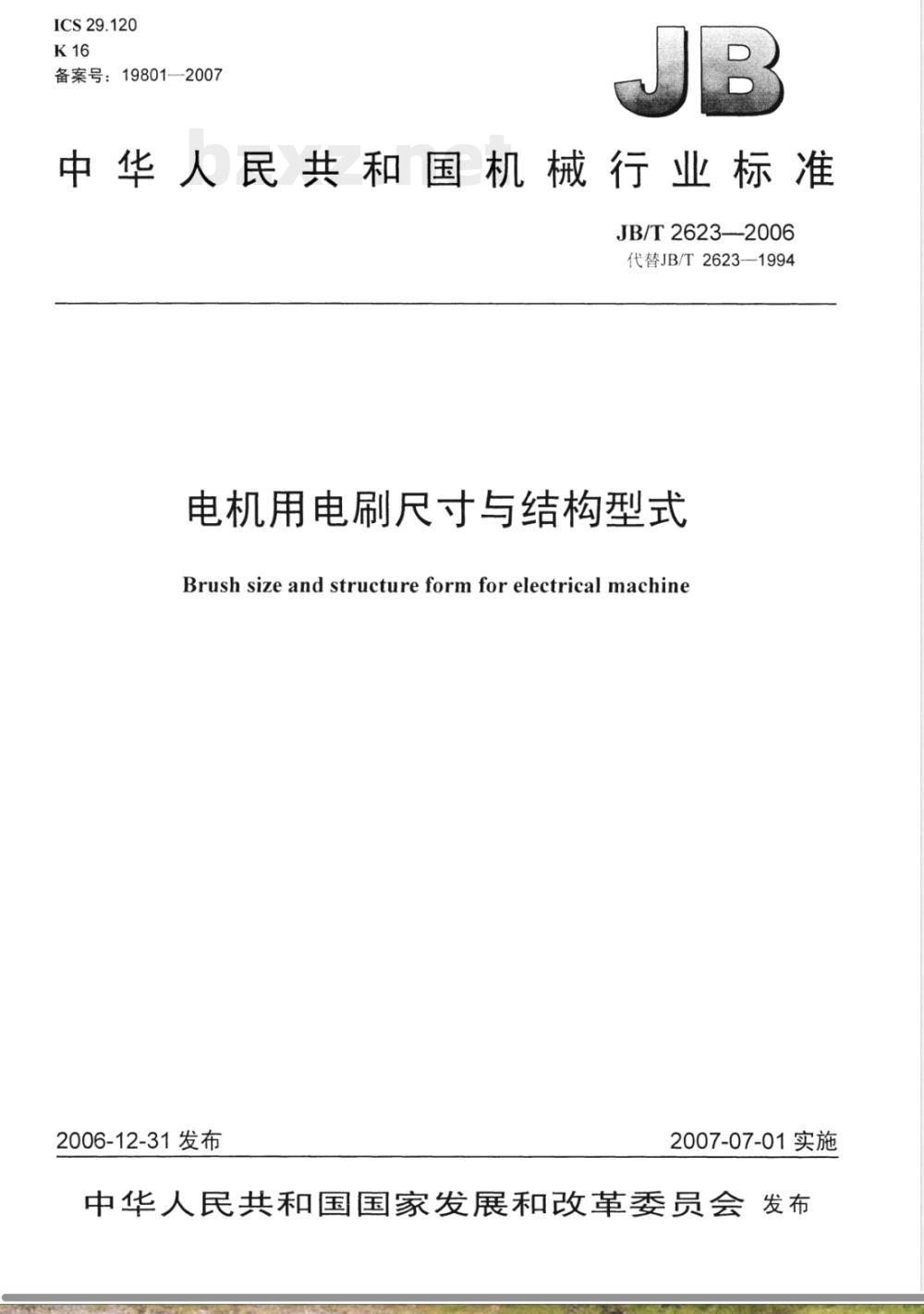

中华人民共和国机械行业标准　JB/T2623-2006
代替JB/T2623—1994
电机用电刷尺寸与结构型式
Brush sizeand structureformforelectrical machine2006-12-31发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言，
2规范性引用文件，
3基本尺寸和公差
4电刷的其他尺寸

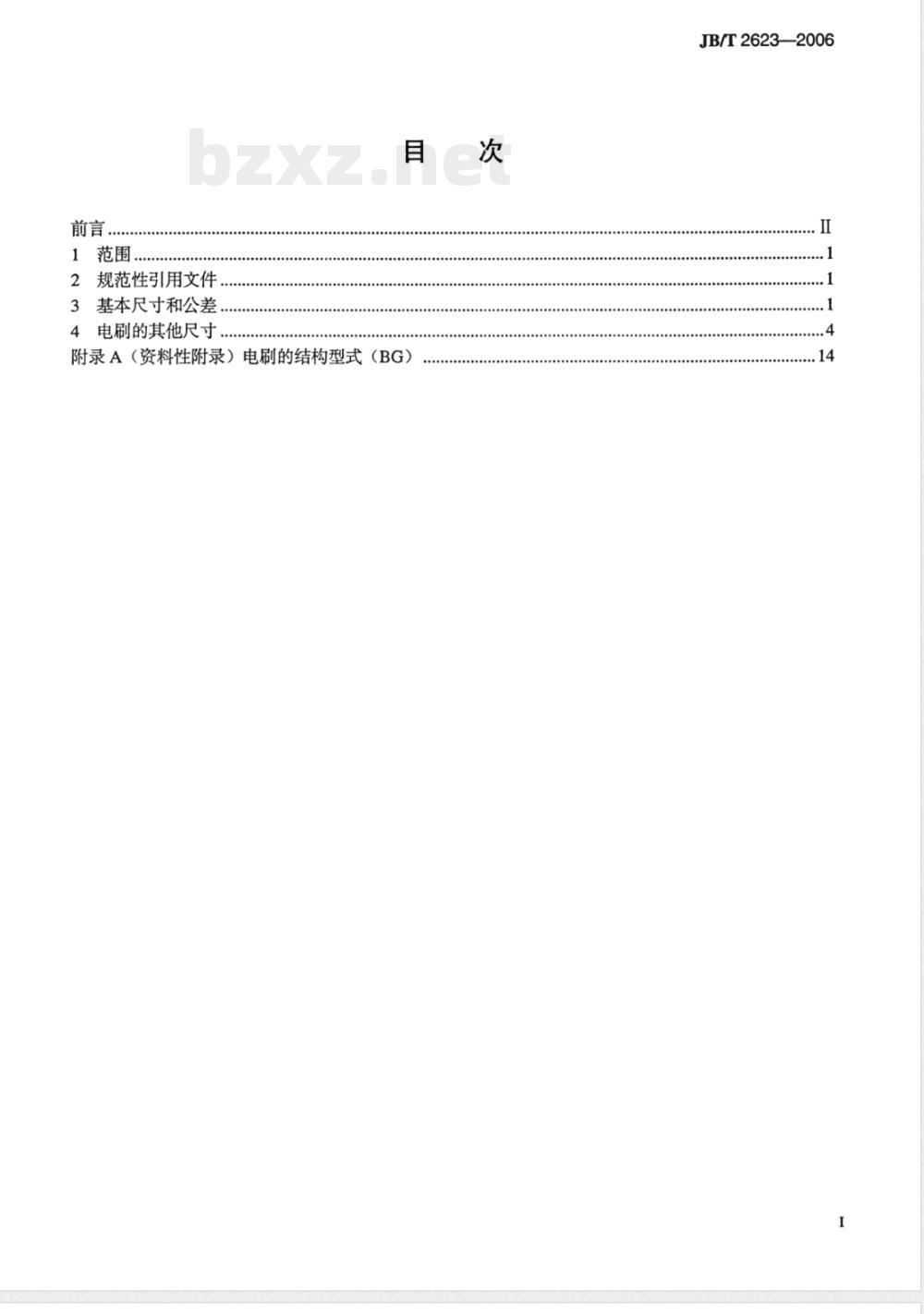

目藍次
附录A（资料性附录）电刷的结构型式（BG）JB/T2623—2006
JB/T2623—2006

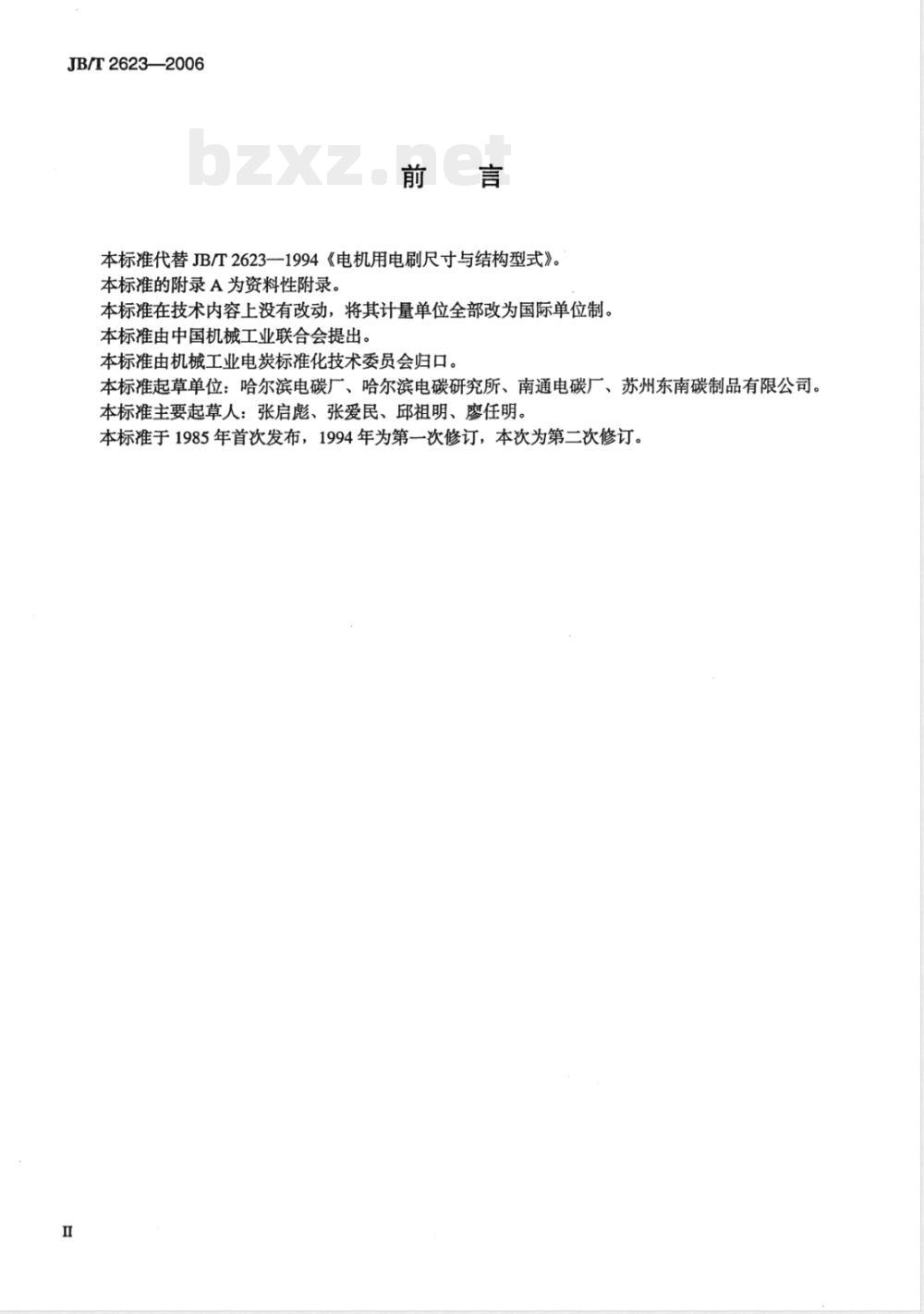

本标准代替JB/T2623—1994《电机用电刷尺寸与结构型式》。本标准的附录A为资料性附录。
本标准在技术内容上没有改动，将其计量单位全部改为国际单位制。本标准由中国机械工业联合会提出。本标准由机械工业电炭标准化技术委员会归口。本标准起草单位：哈尔滨电碳厂、哈尔滨电碳研究所、南通电碳厂、苏州东南碳制品有限公司。本标准主要起草人：张启彪、张爱民、邱祖明、廖任明。本标准于1985年首次发布，1994年为第一次修订，本次为第二次修订。I
1范围
电机用电刷尺寸与结构型式
本标准规定了电机用电刷、电刷端子和电刷软接线的尺寸与结构型式本标准适用于电机用电刷。
2·规范性引用文件
JB/T2623—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T5779电机用刷握尺寸（JB/T5779—1991，negEC60136：1996）3基本尺寸和公差

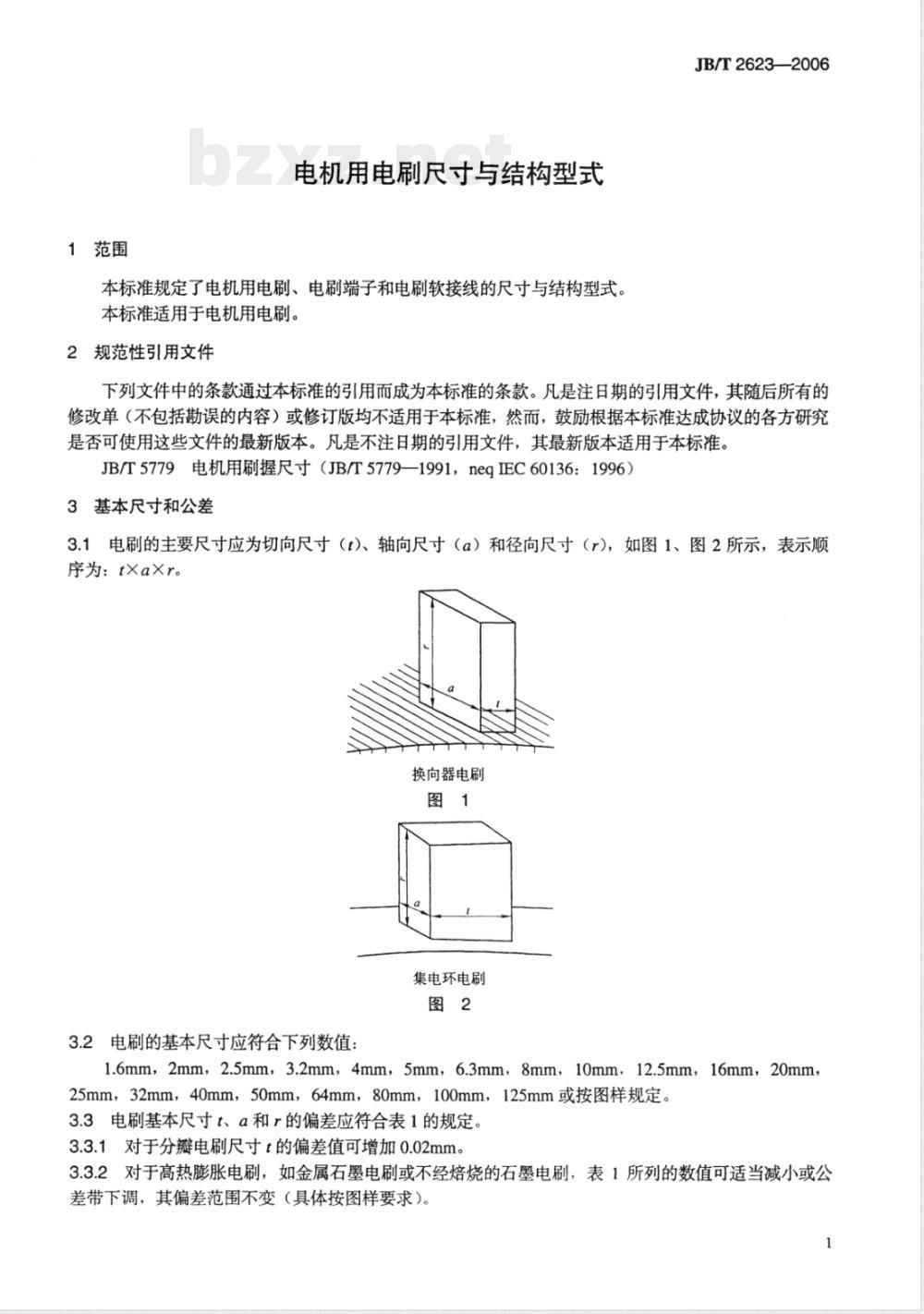

3.1电刷的主要尺寸应为切向尺寸（t）、轴向尺寸（a）和径向尺寸（r），如图1、图2所示，表示顺序为：txaxr。
换向器电刷
集电环电刷
3.2电刷的基本尺寸应符合下列数值：1.6mm，2mm，2.5mm，3.2mm，4mm，5mm，6.3mm，8mm，10mm，12.5mm，16mm，20mm，25mm，32mm，40mm，50mm，64mm，80mm，100mm，125mm或按图样规定。3.3电刷基本尺寸t、a和r的偏差应符合表1的规定。3.3.1对于分瓣电刷尺寸t的偏差值可增加0.02mm。3.3.2对于高热膨胀电刷，如金属石墨电刷或不经焙烧的石墨电刷，表1所列的数值可适当减小或公差带下调，其偏差范围不变（具体按图样要求）。1
JB/T2623-2006
基本尺寸

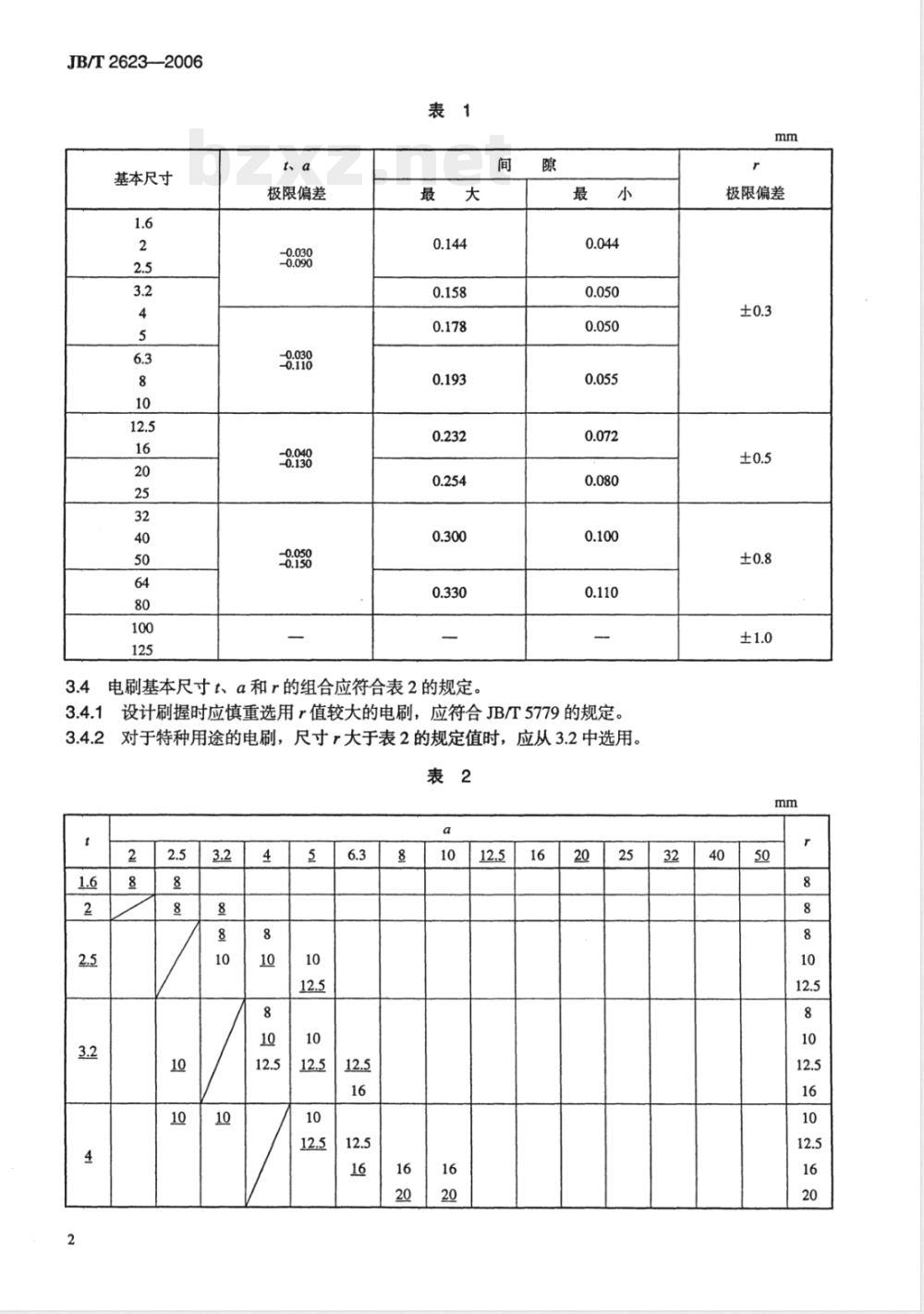

极限偏差
电刷基本尺寸t、α和r的组合应符合表2的规定，3.4.1
设计刷握时应慎重选用r值较大的电刷，应符合JB/T5779的规定对于特种用途的电刷，尺寸r大于表2的规定值时，应从3.2中选用表2
极限偏差
表2（续）
JB/T2623—2006
JB/T2623—2006
注1：、α数字下有横线者为优先组合值。注2：正方形截面电刷和刷握不推荐采用。4电刷的其他尺寸
4.1电刷倒棱
表2（续）
4.1.1电刷应在侧面之间的相交处倒棱，如图3a）所示，倒棱角度应为45°，倒棱值C应符合表3的规定。www.bzxz.net
尺寸t和a中的最小值
可略作倒棱
倒棱值
JB/T2623—2006
4.1.2对于分瓣电刷（二分瓣或三分瓣），四周倒棱值C应以表3整体尺寸t或α为准，瓣块间不倒棱如需要可略作倒棱，如图3b）所示。4.2电刷的接触倾斜角和刷顶倾斜角4.2.1电刷的接触倾斜角（见图4）或刷顶倾斜角（见图5）的角度应符合表4的规定。图4
JB/T2623-—2006
接触倾斜角和刷项倾斜角
角度值
0°7.5°15°22.5°30°37.5°0°7.5°15°22.5°30°37.5°454.2.2当α大于15°
、尺寸t大于8mm时，锐边可由电刷生产厂去除。公差值
±1。
4.2.3当大于15°时，允许在电刷的顶端保留一个宽度不大于1mm的小平面，如图6所示。最大1mm
4.3刷握弹簧的工作区
4.3.1在电刷的顶面应有个对称于顶面中心线的区间，此区间内应无电刷软接线（电刷软接线居中的单辫电刷除外），该区间供刷握弹簧工作之用。其宽度p值与电刷尺寸α（见图7）或t（见图8）有关，其最小值如表5所示。
p(最小)
4.3.2当电刷的尺寸a（见图7）或t（见图8）为25mm，刷握所用的弹簧宽度为12.5mm，应相应增加p值。
4.4电刷软接线的固定深度
JB/T2623—2006
4.4.1电刷软接线应固定在刷项的适当位置上。其固定深度g的测量方法与r的测量方向一致（见图9和图10）。对刷项倾斜的电刷，9值是从项面与较小平面的交线处测量（见图10）。图9
4.4.29的允许值取决于t和a。表6、表7和表8规定的9的最大值适用于各类电刷材料、刷孔公差和不同的软接线根数。电刷的有效使用长度应大于g值。电刷生产厂应根据用户要求在电刷上刻划寿命线或其他记号。
注：本表适用于一根软接线的q值（最大值)。16
JB/T2623—2006
注：本表适用于两根软接线的q值（最大值)。8
注：本表适用于四根软接线的9值（最大值)。16
4.4.3对于并列和分瓣电刷，9值应从与单个电刷横截面积相同的表中选取。40
4.4.4当电刷生产厂采用表6所给的g值不能保证电刷软接线取得良好的连接效果时，应与用户协商另行规定g值。
4.4.5在难于使用或不可能使用图中所示的连接形式的情况下，可以使用其他方法固定软接线。4.5磨损电刷必须保留的安全长度rm4.5.1rm尺寸（见图11）取决于9值、安装在刷体上的部件或部分部件以及用于预压力用途部件的值。
