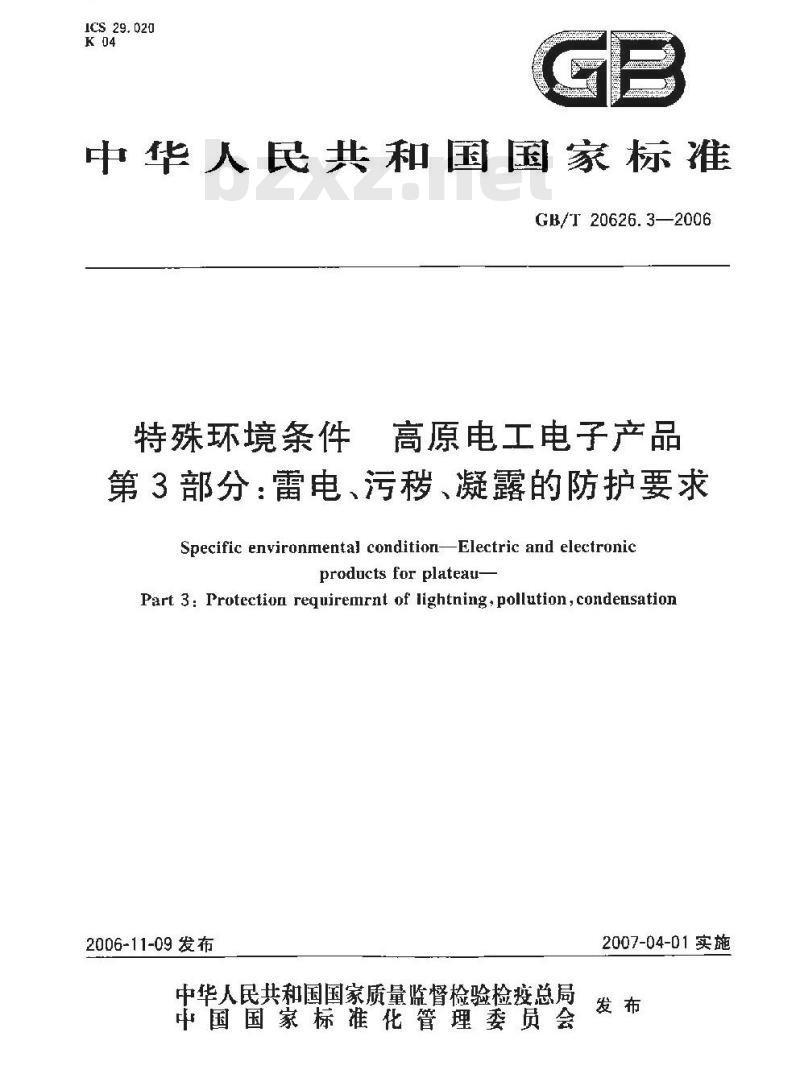

ICS29.020
中华人民共和国国家标准
GB/T20626.3—2006
特殊环境条件
高原电工电子产品
第3部分：雷电、污秽、凝露的防护要求Specific environnental conditionElectric and electronicproducts forplateau-
Part 3: Protcction requiremrnt of lightning,pollution,condensation2006-11-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施

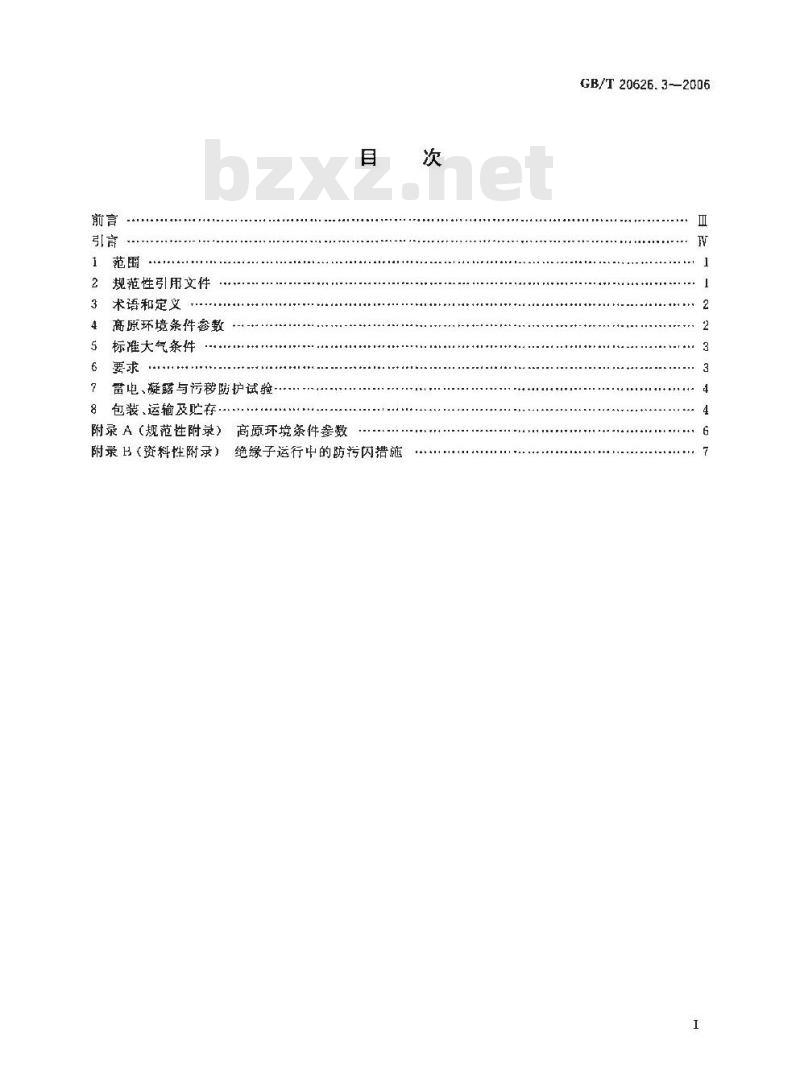

2 规范性引用文件
3术语和定义
........
4高原环境条件参数
5标雁大气条件
蓄电、凝露与污防护试验·
8包装、运输及贮存
附录A（规范性附录）高原环境条件参数目
附录H（资料性附录）
绝缘子运行中的防转内措施
GB/T 20626.3--2006
GB/T 20626.3--2006

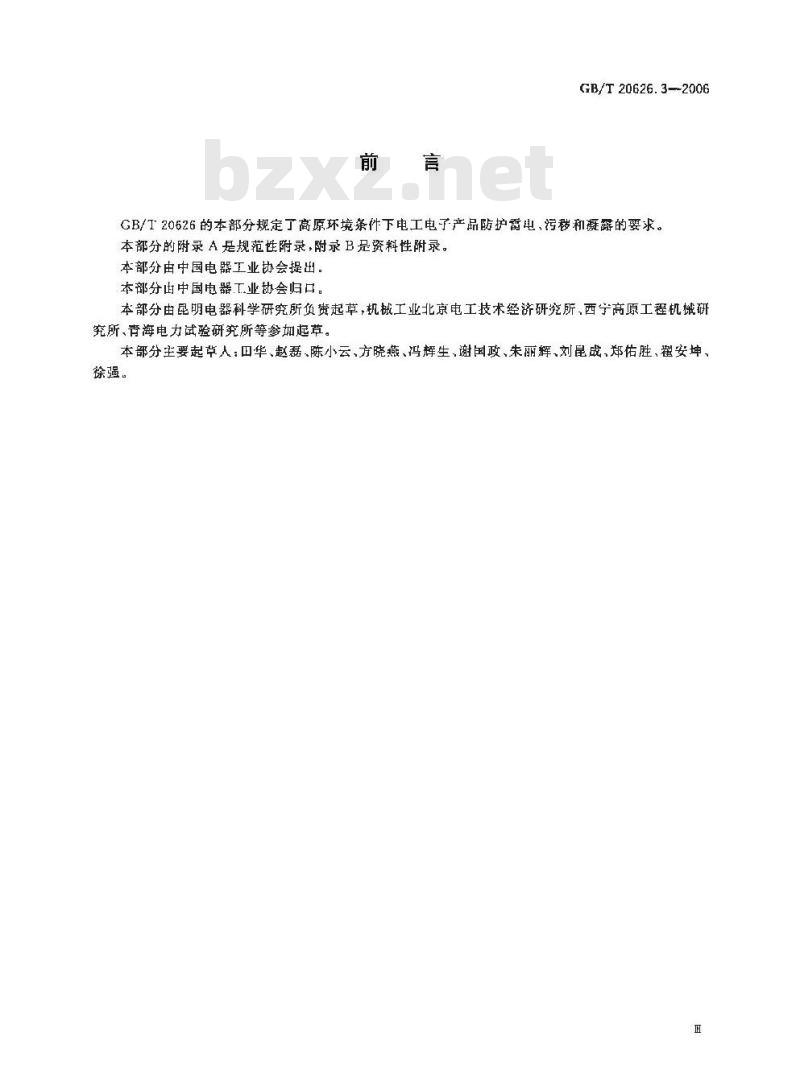

GB/T20626的本部分规定丁高原环境条件下电工电了产品防护雷电，污移和凝露的要求。本部分的附录A是规范性附录,附录B是资料性附录。本部分由中国电器工业协会提出。本部分街中国电器工业协会归口。本部分由昆明电器科学研究所负资起草，机械工业北京电工技术经济研究所，西宁高原工程机械研究所、青海电力试验研究所等参加起草本部分主要起草人：日华、赵磊、陈小云、方晓燕、冯辉生，谢国政、朱丽辉，刘昆成，郑佑胜、翟安坤，徐强。
CB/T20626.3—2006

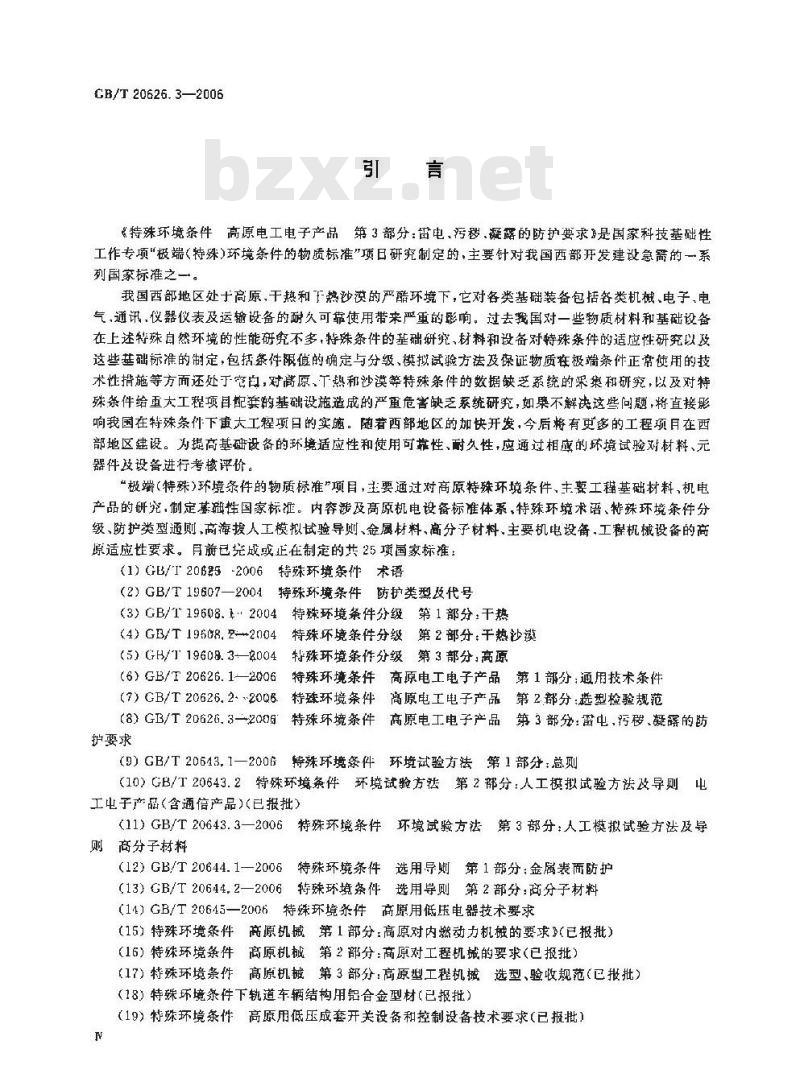

&特殊环境条件高原电工电子产品第3部分：留电，污移.凝露的防护要求是国家科技基础性工作专项\极端《特殊）环境条件的物质标准\项日研究制定的，主要针对我国西部开发建设急需的一系列国家标准之一
我国西部地区处于高原，干热和热沙的严醋环境下，它对各类基础装备包括各类机械、电子，电气，通讯，仪器仪表及运输设备的耐久可靠使用带来严重的影响。过去我国对一些物质材料和基础设备在上述特殊自然环境的性能研究不多，特殊条件的基础研究、材料和设备对特殊条件的适应性研究以及这些基础标准的制定，包括条件限值的确定与分级、模拟试验方法及保证物质在极端条件正常使用的技术性措施等方而还处于它白，对高原，下热和沙漠等特殊条件的数据缺乏系统的采策和研究，以及对特殊条件给重大工程项目配套的基础设施造成的严重危害缺乏系统研究，如果不解决这些问题，将直接影响我国在特殊条件下重大工程项日的实施。随者西部地区的加快开发，今后将有更多的工程项目在西部地区建设。为提高基础设备的环境适应性和使用可靠性、耐久性，应通过相应的环境试验对材料、元器件改设备进行考核评价。
“极端（特殊）环境条件的物质标准”项目，主要通过对高原特殊环境条件、主要工程基础材料，机电产品的研究，制定基性国家标证。内容涉及高原机电设备标准体系，特殊环境术语、特殊环境条件分级、防护类型通则，高海拨人工模拟试验导则、金属材料、高分子材料.主要机电设备，工程机械设备的高原适应性要求。月前已完成或正在制定的共25项国家标准：（1）GB/T20B5-2006特殊环境亲件术语（2）GB/T19607—2004特殊环境条件防护类型代号（3）GB/T19608.2004特殊环境条件分级第1部分：干热(4）GB/T19608,2--2004特殊坏境条件分级第2部分：干热沙漠（5）GH/19608.3-—004特殊环境条件分级第3部分，高原（6）GB/T20626.1—2006特殊环境条件高原电工电子产品第1部分：通用技术条件（7）GB/T20626.220Q6特殊环境条件高原电工电子产品第2部分：选型检验规范（8）GB/T20626.3一200月特殊环境条件高原电工电子产品第3部分：雷电，污移、凝露的防护要求
（9）GB/T20643,1—2006特殊环境条件环境试验方法第1部分：总则（10）GB/T20643.2特殊环境条件环境试验方法：第2部分：人工模拟试验方法及导则电工电子产品含借产品（已报批
（11）GB/T20643.3—2006特殊环境条件环境试验方法第3部分：人工模拟试验方法及导则
商分子材料
（12）GB/T20644.1—2006特殊环境条件选用导卿第1部分：金属表而防护（13）GB/T20644,2—2006特殊环境条件选用导则第2部分：商分子材料（14）GB/T20645—2006特殊环境杀件商原用低压电器技术要求（15）特殊环境条件商原机械第1部分：高原对内燃动力机械的要求》（已报批）（16）特殊环境条件高原机械第2部分：高原对工程机械的要求（已报批）（17）特殊环境条件高原机械第3部分：高原型工程机械选型、验收规范（已报批）（18）特殊环境条件下轨道车辆结构用铝合金型材（已报批）（19）特殊环境条件高原用低压成套开关设备和控制设备技术要求（已报批）V
GB/T 20626. 3—2006

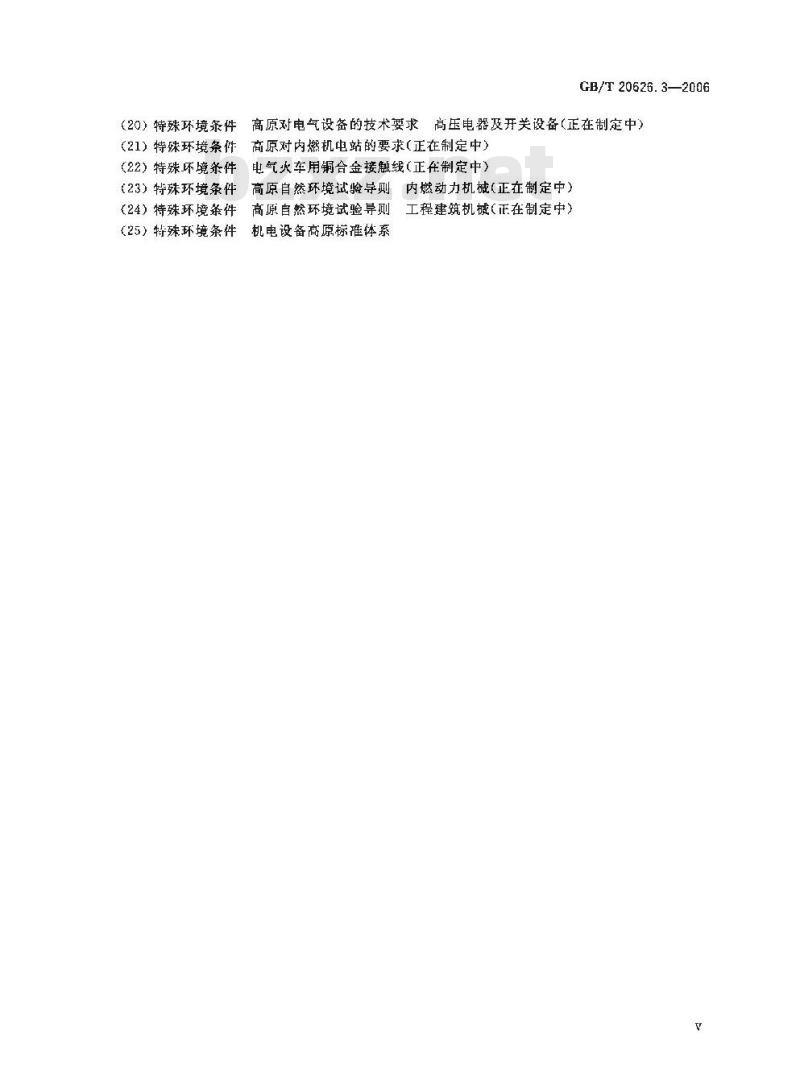

高原对电气设备的技术要求高压电器及开关设备（正在制定中）（20）特殊环境条件Www.bzxZ.net
（21）特殊环境条件
：商原对内燃机电站的要求(正在制定中)（22）特殊环境条件
电气火车用铜合金接触线（正在制定中）高原自然环境试验导则内燃动力机械（正在制定中）（23）特殊环境条件
高原自然环境试验导则
（24）特殊环境条件
（25）特殊环境条件
机电设备高原标雅体系
工程建筑机械（正在制定中）
1范围
特殊环境条件高原电工电子产品第3部分：雷电、污移、凝露的防护要求GB/T 20626. 3—2006
GB/T20626的本部分规定了高塬环境条件下电.工电子产品和设备（以下简称产品和设备）的雷电凝露与污防扩要求。
本部分适用于海拨1000m以上至5000m使用的高压产品和设备及海拔2000m以上至5000m使用的低压产品和设备。
本部分不适用于通类产品和设备。2规范性引用女件
下列文件中的条款通过本部分的引用而成为本部分的条散。凡是注口期的引用文件，其随后所有的修改单（不包括勘读的内容）或修订版均不适用于本部分，热而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件,其最新版本适用于本部分。GB311.1高脑输变电设备的绝缘配合(GB311.1—1997,neIEC60071-1:1993)GB/T 290D, 电工术语基本术语(GB/T 2900,1--1992,eqv IEC 50)GR/T 2900,8 电工术语绝缘于(GB/T 2900.8—1995,qIEC 60471)GB/T 2900.18电T术语低压电器(GB/T2900.18-1992.eqv1EC 60050-441:1984)GB/T2900,19电工术语高电压试验技术和绝缘配合(GB/T2900.19194ncg1EC60060-1)GB/T4585交统系统用高压绝缘子人工污移试验(GB/T4585—2004,IFC60507:1991,IDT)GB/T4798.1电工电子产品应用环境条件荐GB/T4798.2电工电子产品应用环境条件运输（GB/T4798.2--1996+neg[EC6072132:1985)
GB/T5582-1993压电力设备外绝缘污等级（neq1EC60507.:1991）GB/T11022—1999离压开关设备和控制设备标准的共同技术要求（cgVIEC60694：1996）GB/T14597电工产品不闯海拔的气候环境象件GH/T16431—1996高压架空线路和发电厂、变电所环境污区分缎及外绝缘选择标准GB/T 16927.1 高电压试验技术第—部分：一般试验要求(GB/T 16927.1—1997,eqv IFC60060-1:19893
GB/T16935.1一1997低压系统内设备的绝缘配合第一部分：原理、要求和试验（idt1EC60664-1:19923
CB/T17627.1低压电气设备的高电压试验技术第--部分：定义和试验要求（GB/T17627.1-1998,eqv IEC 1180-1:1992)
GB/T20625特殊环境条件术语
GB/T20626.1一2006特殊环境条件高原电工电手产品第1部分：通用技术要求GB50057建筑物防雷设计规范
JB/T6747直流系统用高压绝缘子人工污移试验力法固体层法（JB/T6747—1993)DL436—1991高压直流架空送电线路技术导购DL437-1991高压直流接地极技术导则1
GB/T 20626.3—2006
2高海拔污地区悬式绝缘子串片数选用导则DL/T 562
高压直流换流站绝缘配合导则
DL/T 605
交流电气装置的过电压保护和绝缘配合DL/T 620
DL/T 621
交流电气装置的接地
3术语和定义
GB/T 2900.1,GB/T 2900. 8,GB/T 2900. 18,GB/T 2900. 19,GB/T 20625 确立的及下列术语和定义适用于本标准。
雷电lightning
雷和闪电的合称。［GB/T20625—2006]3.2
凝舞condensatian
试验样品的表面温度低于周围空气的露点时，水蒸气在该表面上析出的现象，即水由气态转变为凝集的液态。LGB/T20625-2006
污移poltutian
影响介电强度或表面电阻率的导电电解层物质，有固态，液态、或气态(游离气体）。3.4
micro-environment
微观环境
指所考虑的电气间隙或爬电距离处周围微小环境条件。微观环境条件可以比电器所处的环境条件好,也可以比它差。[GB/T 2900.18—1992]］3.5
少雷区 less thunderstorn region平均年雷累日数不超过15的地区。3.6
中雷区middlethunderstormregion平均年留暴日数超过15但不超过40的地区。3. 7
多雷区more thunderstorm region平均年画暴日数超过 10但不超过 90的地区。3.8
电活动特殊强裂地区thunderstorm activity special strong region平均年雷暴日数超过90的地区及根据运行经验雷害特殊严宜的地区。3.9
污闪pollution lashover
在污状态下沿绝缘介质表面发生的破坏性放电。3.10
非均匀电场inhomogenenus ficld电极之间的电压梯度不恒定的电场。［GB/T2900.18-1992]4高原环境条件参数
高原环境条件参数见附录A。
5标准大气条件
标准大气条件为：
温度：=20℃
压:b=101.3kPa:
绝对湿度:h,=11 g/m。
6要求
6. 1 基本要求
GB/T 20626,3—2006
产品和改备首先是符合GB/T20626.1的规定在此基础上达到本标准防护要求及防护试验的规定。
6.2雷电
6.2.1区域分级
电区域分级按本标准中3.5.~-3.8的规庭。6.2.2防护要求
6. 2.2. 1 高压
a）交流
交流电气装置的过电压保护和绝缘配合应符合DL/T620的规定，其中高压输变电设备的绝缘配合应符合GB311.1的现定。2）交流电气装置的接地应符合DI./T 621的规定。b）直流
高压直流架空送电线路绝缘、防雷和接地应箱合DL436一1991中第5章的规定。高压直流接地极应符合DL437—1991中第3章的规定。2)
高压直流换流站过电压保护与绝缘配合应符合DL/T605的规定。3)
6. 2. 2. 2 低压
a）低压系统内备的绝缘配合应该符合GB/T16935.1的规定。b）在少蕾区粘中暂区，产品和设备只要满足6.1的要求，就能满足其雷电防护要求。在多雷区和嘴电活动特殊强烈地区.产品和设备除要满足6.1的要求外，还要加装避雷装置（如避留器等）+才能满足其雷电防护要求。6. 3凝露与亏移
6.3.1严酷度分级
6. 3. 1. 1高压
a）高压架空线路设备的户外外绝缘污秽分5级，发电厂、变电所设备的户外外绝缘污分4级，按 GB/T 16434—1996 中 4. 6,4, 7 的规定。高压电力设备户外外绝缘污裁分5级：按GB/T5582的规定。)
注，户内外绝缘污移间题正考忠中。6. 3. 1. 2 低压
a）低压产品和设备微观环境的污染等级分4级，按照GH/T16935.1—1997中2.5.1的规定，除非其他有关产品标推另有规定外，工业用的产品和设备一般选污染等级为3的环境，家用及类似用途的产品和设备一般选择污染等级为2的环境，6. 3.2防护要求
对产品和设备提供经济有效的防凝露与污移保护措施商压：
高海拨污移地区悬式绝缘子中片数选用应符合LDL/T562的规定。3
GB/T 20626.3—2006
一绝缘子运行中的防污闪捐施参见附录B，一在同等污秽条件下，高原型产品和投备应具有比6.3.1规定的污岁等级至少商一级的防护能力，直至达到防护要求。
低压：
高原型产品和设备污染等级不小于3级。7雷电、凝露与污移防护试验
7.1试验条件
在高原自然或人工模拟环境条件下进行，如不能满足要求时，可采用修正系数的方法。7.2试验方法
7.2.1雷电冲击耐压试验方法
—高压电冲击电压绝缘试验应符合GB/T16927.1的规定。一低压冲击电压绝缘试验应符合GB/T17627.1的规定。7.2.2凝强与污移试验方法
高压：
产品和设备人工污移试验通用导则按T16927.1的规定，详细方法见GB/T4585.JB/T6747的规定及其他有关设备标准。
—产品和设备应符合GB/T16935—1997中3.1和3.2的规定。7.2.3试验分类
7.2.3. 1型式试验
型式试验规定试品2台，其中1台做电冲击电压绝缘试验，另1台做凝与污秽防护试验，必要时可在部件上进行试验。
7.2.3.2出厂试验
出厂试验规定在每一合格的成品上做雷电神击电压绝缘试验，不做凝露与污秽防护试验。7.2.4试验结果判定
雷电,凝露与污移试验结果应满足第 6 章的规定要求。对型式试验高压：
如绝缘子的爬电距离满足GB/T11022—1999中5.14的要求，则不需要进行人工污移试验。如果爬电距离不满足GB/T11022·-1999中5.14的要求，应当按CB/T 4585用额定电压和GB/T11022—1999中5.14中给出的应用系数进行人工污移试验。低压；
电气间隙应以承受所要求的冲击耐玉来确定，电气间隙小于GB/T16935.1-1997中表2情况A（与非均匀电场有关）的耐受能力只能通过试验加以验证。电气间隙等于或大于情况A的耐受能力可用测量或试验来验证。爬电距离不能小于相关的电气间隙,爬电距离小于 GB/T 16935.1—1997中表2情况A要求的电气间隙仅能用在污染等级1和2的条件，同时用冲击耐受电压试验验证爬电距离是否满捉要求。
B包装、运输及贴存
8.1包装
符合常规型相应产品的规定。
2运输
应符合 GB/T 4798. 2 的规定。运输超高、大型设备时应考虑防雷措施，一应避免在雷电环境条件下的运输。存
应符合GB/T4798.1的规定。
长期露大存放应采取防雷电，凝露措施，并应防止污秽的侵蚀，一贮存设备的建筑物要符合GB50057的规定。GB/T20626.3—2006
GB/T20626.3—2006
气压/
空气温魔/
相对遵度/
绝对鼠度/
鞍大太阳直
接蝠射强
度/(W/m\)
环境参数
年平均
最高日平均
年平均
最大日差/K
最湿月月平均最大
附录A
【规范性附录】
离原环境条件多数
商原环境条件梦数
(平均最高气温/）
最干月平均最小
(平均最高气温/C)
年平均
年平均段小值
敢大风速/(m/s)
最大10min降水量/mm
1m深土填最高温度/r
海技/m
+5.5,—15, —25, 40,- 45
15,25,30
为便于比较,将标准环境条件参数(0~1 000 m)列人衰中,90
25,30.35,40
附录B
【资料性附录】
绝缘子运行中的防污闪措施
GB/T 20626.3—2006
因影响污移绝缘子电气强度的三要索是污秽、潮湿(气象条件)和作用电压。因此，针对其中任何一个因案采取有效的措施都可以达到防止污闪的目的。具体防污闪指施见表B1。原则上讲，这些对策对交、直流输电系统都是适用的，但根据各个地区的地理环境,工业发展程度和气象条件的差异，结合本地区的运行经验，要因地制宜地选用相应的防污闪对策。对于趋高压直流系统,除了可以采用这些措施外，为了臧少和改善污秽绝缘了串的分布，可在绝缘子申的顶蹦和底端装集电环，从而改变绝缘子周围的静电场，将污移物质点吸向集电环州减少直流绝缘子的污染。表B.1绝缘子运行中的防污闪措施主要针对的污闪因素
作用电压
加强绝缘
染惜水性涤料
半导体釉绝缘子
防污冈措施
增加绝缘子串的片数
采用大鹿臣耐污(雾)型绝缘子
有机合成绝缘子和只有增水性衰层的绝象子停电或带电水冲洗
带电或停电洁拉
自洁性能好的绝缘子
固定式
移动式
可靠性高、受杆塔限制
可靠性高,投资大
可靠性商，但寿命有限
有效果,与轴层质盘有关
效果显看，恒有得运行考验
可靠性商、人身安全、投资大
可靠性高、不太安全
可靠性高,不稳定
有效果，但有局限性
