【国家标准(GB)】 橡胶和塑料 撕裂强度和粘合强度 测定中的多峰曲线分析

ICS83.060;83.080.01

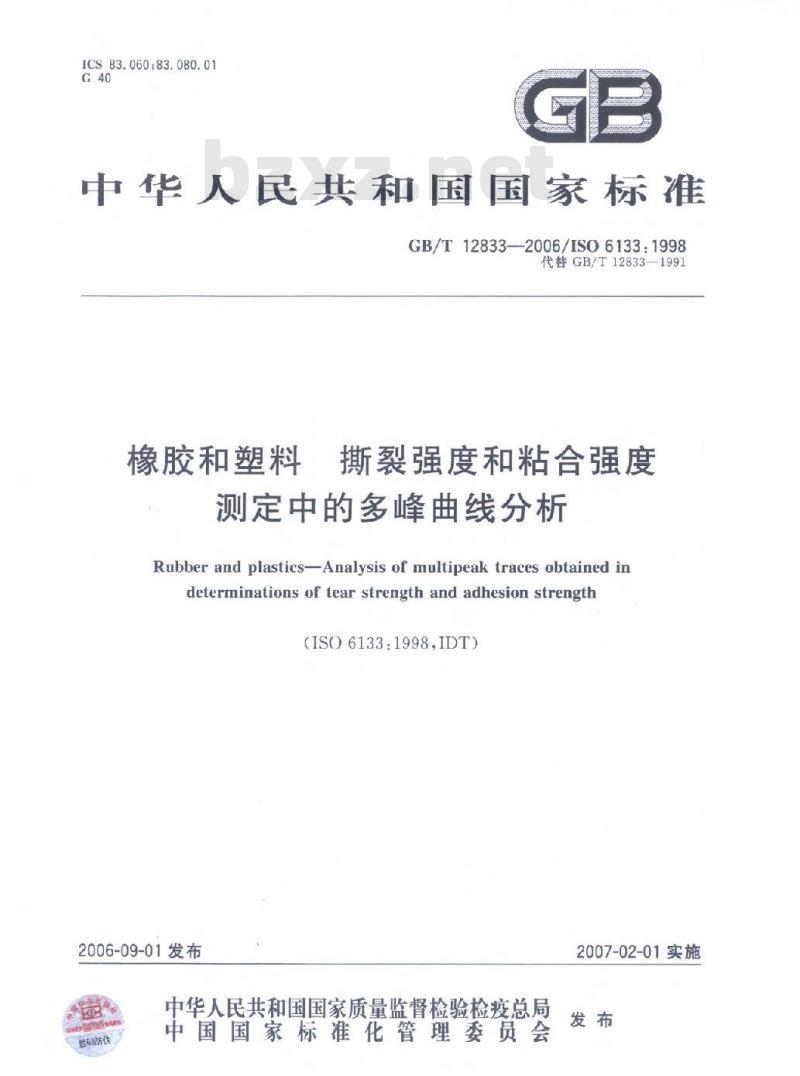

中华人民共和国国家标准
GB/T12833—2006/IS06133:1998代替GB/T12833—1991
橡胶和塑料
撕裂强度和粘合强度
测定中的多峰曲线分析
Rubber and plastics-Analysis of multipeak traces obtained indeterminations of tear strength and adhesion strength（ISO6133：1998,IDT)
2006-09-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-02-01实施

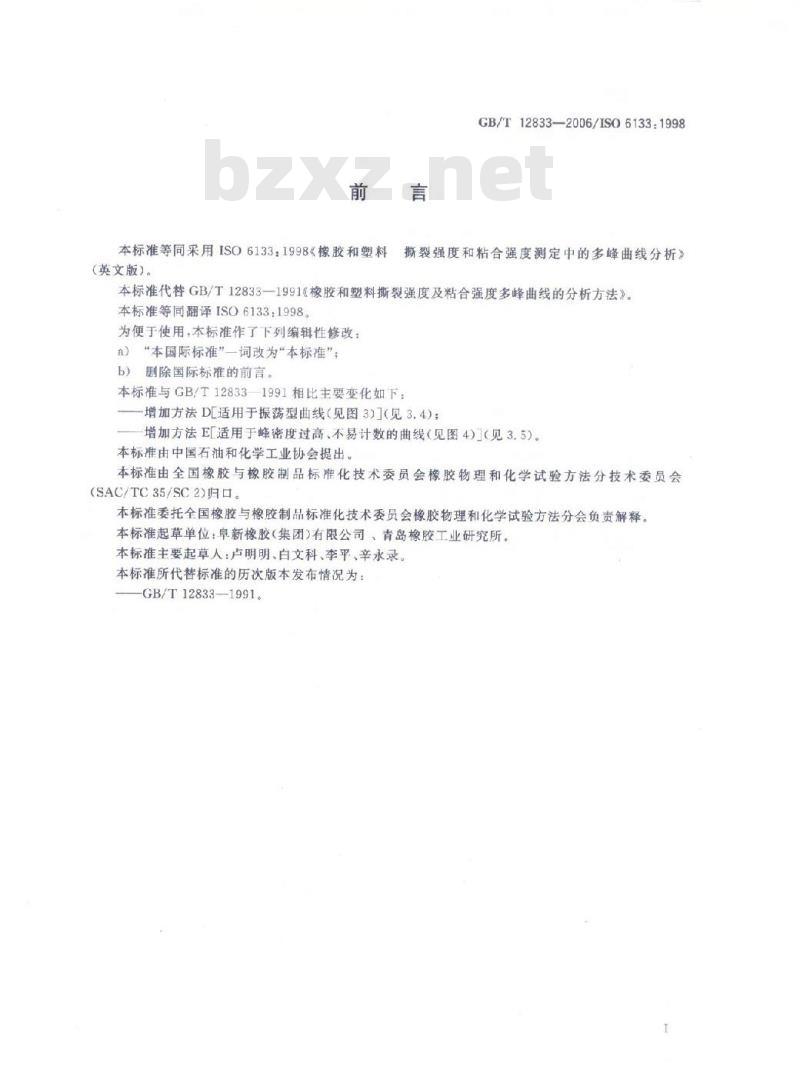

本标准等同采用ISO6133：1998《橡胶和塑料（英文版）
GB/T12833—2006/ISO6133:1998撕裂强度和粘合强度测定中的多峰曲线分析》本标准代替GB/T12833—1991《橡胶和塑料撕裂强度及粘合强度多峰曲线的分析方法》。本标准等同翻译ISO6133：1998。为便于使用，本标准作了下列编辑性修改：a）“本国际标准”一词改为“本标准”；删除国际标准的前言。
本标准与GB/T12833—1991相比主要变化如下：增加方法D[适用于振荡型曲线（见图3）（见3.4）；增加方法E[适用于峰密度过高、不易计数的曲线（见图4)（见3.5）。本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标唯化技术委员会橡胶物理和化学试验方法分技术委员会（SAC/TC35/SC2）归口。
本标准委托全国橡胶与橡胶制品标准化技术委员会橡胶物理和化学试验方法分会负责解释。本标准起草单位：阜新橡胶（集团）有限公司、青岛橡胶工业研究所。本标准主要起草人：卢明明、白文科、李平、辛永录。本标准所代替标准的历次版本发布情况为：GB/T12833—1991。

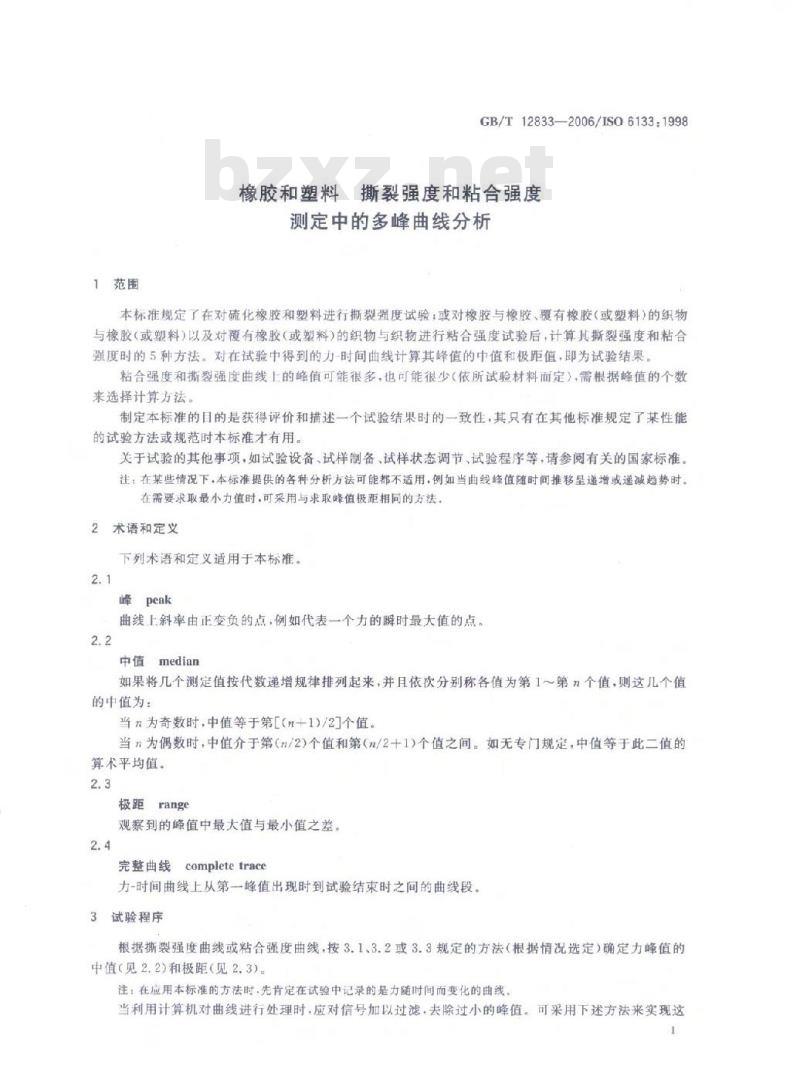

1范围
GB/T12833—2006/IS06133：1998橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析
本标准规定了在对硫化橡胶和塑料进行撕裂强度试验，或对橡胶与橡胶、覆有橡胶（或塑料）的织物与橡胶（或塑料）以及对覆有橡胶（或塑料)的织物与织物进行粘合强度试验后，计算其撕裂强度和粘合强度时的5种方法。对在试验中得到的力-时间曲线计算其峰值的中值和极距值，即为试验结果粘合强度和撕裂强度曲线上的峰值可能很多，也可能很少（依所试验材料而定），需根据峰值的个数来选择计算方法。
制定本标准的目的是获得评价和描述一个试验结果时的一致性，其只有在其他标准规定了某性能的试验方法或规范时本标准才有用。关于试验的其他事项，如试验设备、试样制备、试样状态调节，试验程序等，请参阅有关的国家标准。注：在某些情况下，本标准提供的各种分析方法可能都不适用，例如当曲线峰值随时间推移呈递增或递减趋势时。在需要求取最小力值时，可采用与求取峰值极距相同的方法。术语和定义
下列术语和定义适用于本标准。2.1
峰peak
曲线上斜率由正变负的点，例如代表一个力的瞬时最大值的点。2.2
median
如果将几个测定值按代数递增规律排列起来，并且依次分别称各值为第1～第个值，则这几个值的中值为：
当n为奇数时，中值等于第[（n+1)/2]个值。当n为偶数时，中值介于第（n/2）个值和第（n/2十1）个值之间。如无专门规定，中值等于此二值的算术平均值。
观察到的峰值中最大值与最小值之差。2.4
完整曲线
completetrace
力-时间曲线上从第一峰值出现时到试验结束时之间的曲线段。3试验程序
根据撕裂强度曲线或粘合强度曲线，按3.1、3.2或3.3规定的方法（根据情况选定）确定力峰值的中值（见2.2）和极距（见2.3）。注：在应用本标准的方法时，先肯定在试验中记录的是力随时间而变化的曲线。当利用计算机对曲线进行处理时，应对信号加以过滤，去除过小的峰值。可采用下述方法来实现这1
GB/T12833-2006/IS06133：1998要求：使测量出的力值普遍降低一定比例；经过一定时问之后再存储一个新的峰值。应根据被试材料的不同面调节上述两个因素的大小，以使存储的峰值数与在曲线图上见到的峰值数基本相同。3.1方法A（适用于峰值数少于5的曲线）确定曲线上力峰值的中值和极距。如果只有一个力峰值，可认为它就是中值。3.2方法B[适用于峰值数为5～20的曲线（见图1)或自动计算峰值时]根据完整曲线中部80%区段上的峰值，确定峰值的中值和极距。注：虽然对峰值数大于20的曲线使用本方法也足可能的，但在手工计算时不推荐这样做力
3.3方法CL适应
峰值数大于20
峰值数为5~20的曲线分析
且清楚可辨容易测量（见图2），不能自动计算的曲过完整曲线时间轴中点画一条与时间轴垂直的直线，在该直线两侧各画4条与该直线平行的直线，
使上述9条直线中每共相邻直线的间距都相等（误差不大9个蜂值的中值和极
计算分别与这条直线最近的
图2峰值数大于20且清楚可辨的曲线分析3.4方法D[适用于振荡型曲线（见图3对峰值不是明显可辨的曲线，称之为振荡型曲线。对于振荡型曲线，只计算算术平均值，即去掉起始上升段后的曲线段的最高点与最低点所在两水平直线之间的中位线所代表的力值。2
平均值
量小值
GB/T12833—2006/ISO6133:1998最大值

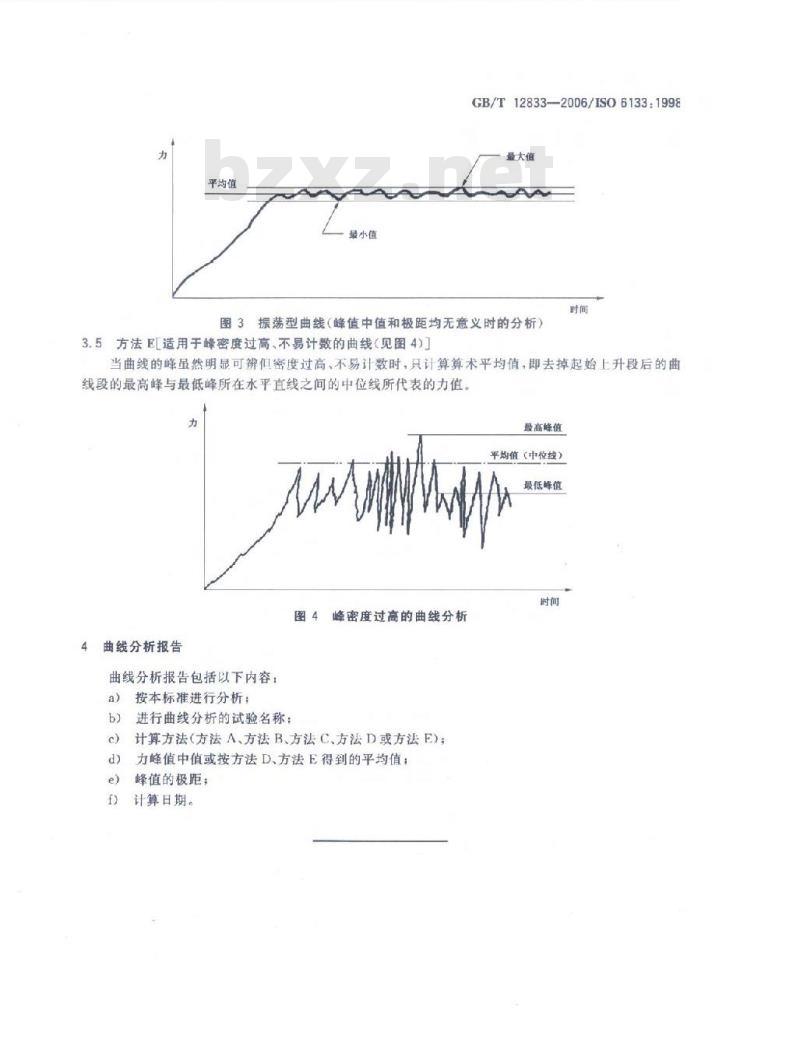

图3振荡型曲线（峰值中值和极距均无意义时的分析）3.5方法E[适用于峰密度过高、不易计数的曲线（见图4)]时间
当曲线的峰虽然明显可辨但密度过高、不易计数时，只计算算术平均值，即去掉起始上升段后的曲线段的最高峰与最低峰所在水平直线之间的中位线所代表的力值。力
曲线分析报告
曲线分析报告包括以下内容：
按本标准进行分析；
最高峰值
平均值（中位线）
图4峰密度过高的曲线分析
进行曲线分析的试验名称；
计算方法（方法A、方法B、方法C、方法D或方法E)；c)
力峰值中值或按方法D、方法E得到的平均值；d)
峰值的极距；
计算日期。
最低峰值
