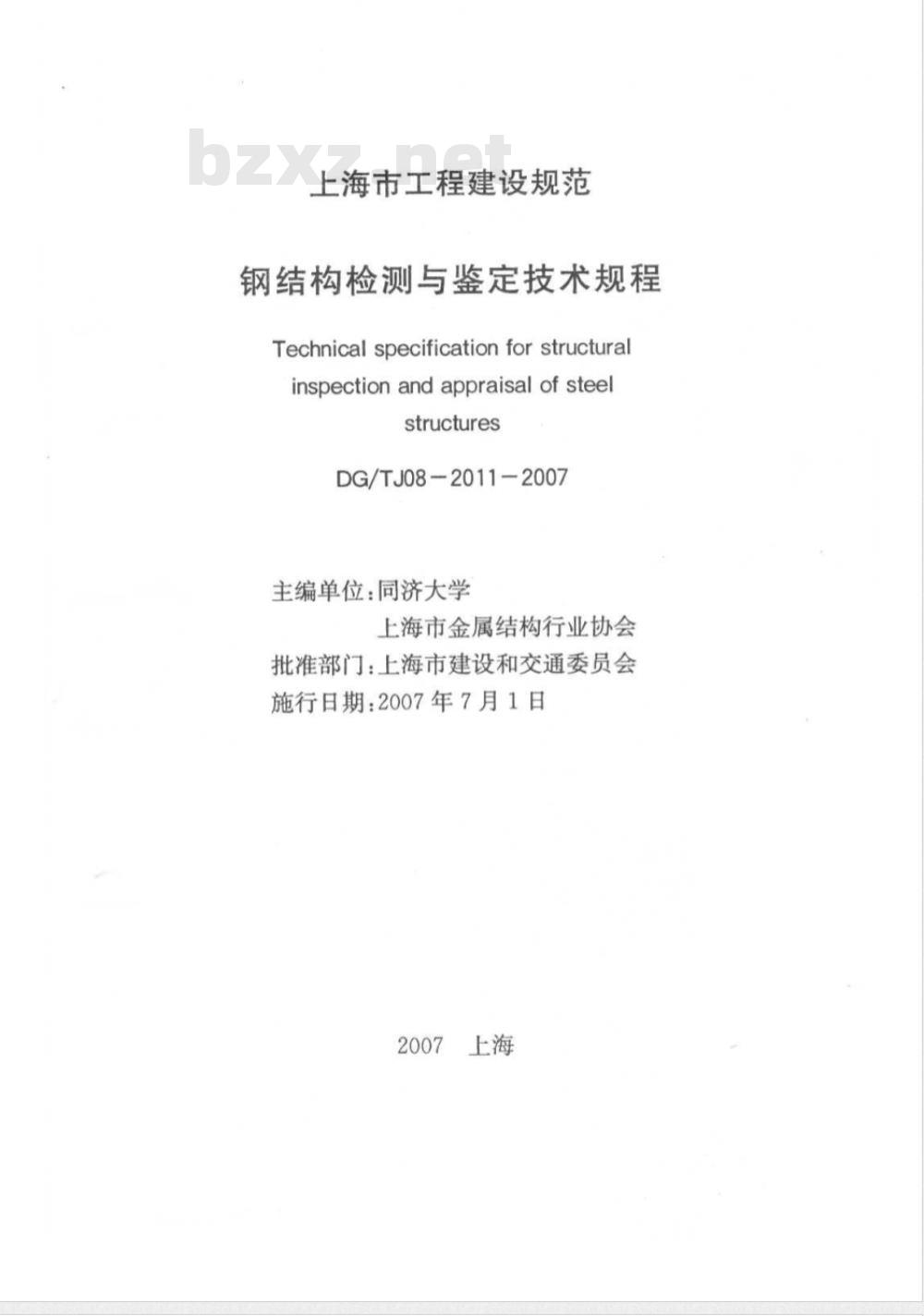

上海市工程建设规范
钢结构检测与鉴定技术规程
Technical specificationfor structuralinspectionandappraisal of steelstructures
DG/TJ08-2011-2007
主编单位：同济大学
上海市金属结构行业协会
批准部门：上海市建设和交通委员会施行日期：2007年7月1日
1总则
1.0.1为规范本市钢结构的检测与鉴定、合理评定钢结构的可靠性，制订本规程。
1.0.2本规程适用于一般建筑物和构筑物钢结构的检测及其可靠性（包括安全性、适用性和耐久性）的鉴定，同时包括对抗震性能的鉴定。对其他钢结构的检测与鉴定可参照执行1.0.3当出现下列情况之一时，应按本规程对钢结构进行检测与鉴定。
1对于既有钢结构建筑物和构筑物：1)建（构）筑物拟改变用途、改变使用条件和使用要求；2)拟对建(构)筑物进行扩建、加层、插层、较大规模维修或其他形式结构改造；
3)拟对建（构)筑物进行整体移位：4)钢结构本身出现明显的结构功能退化现象或有明显的变形；
5）钢结构受到灾害、事故等作用影响，并产生明显损伤；6）对钢结构的抗力产生有根据的怀疑：7)出于保护要求，需要了解优秀历史建筑的工作现状以及在目标使用期内的可靠性；
8）建（构）筑物超过设计使用年限，拟延长建（构）筑物使用年限；
9）拟对建（构）筑物进行抗震加固；10)在既有钢结构附近进行有关活动而可能对结构产生损伤时，活动方与被影响方双方协议需要检测与鉴定；1

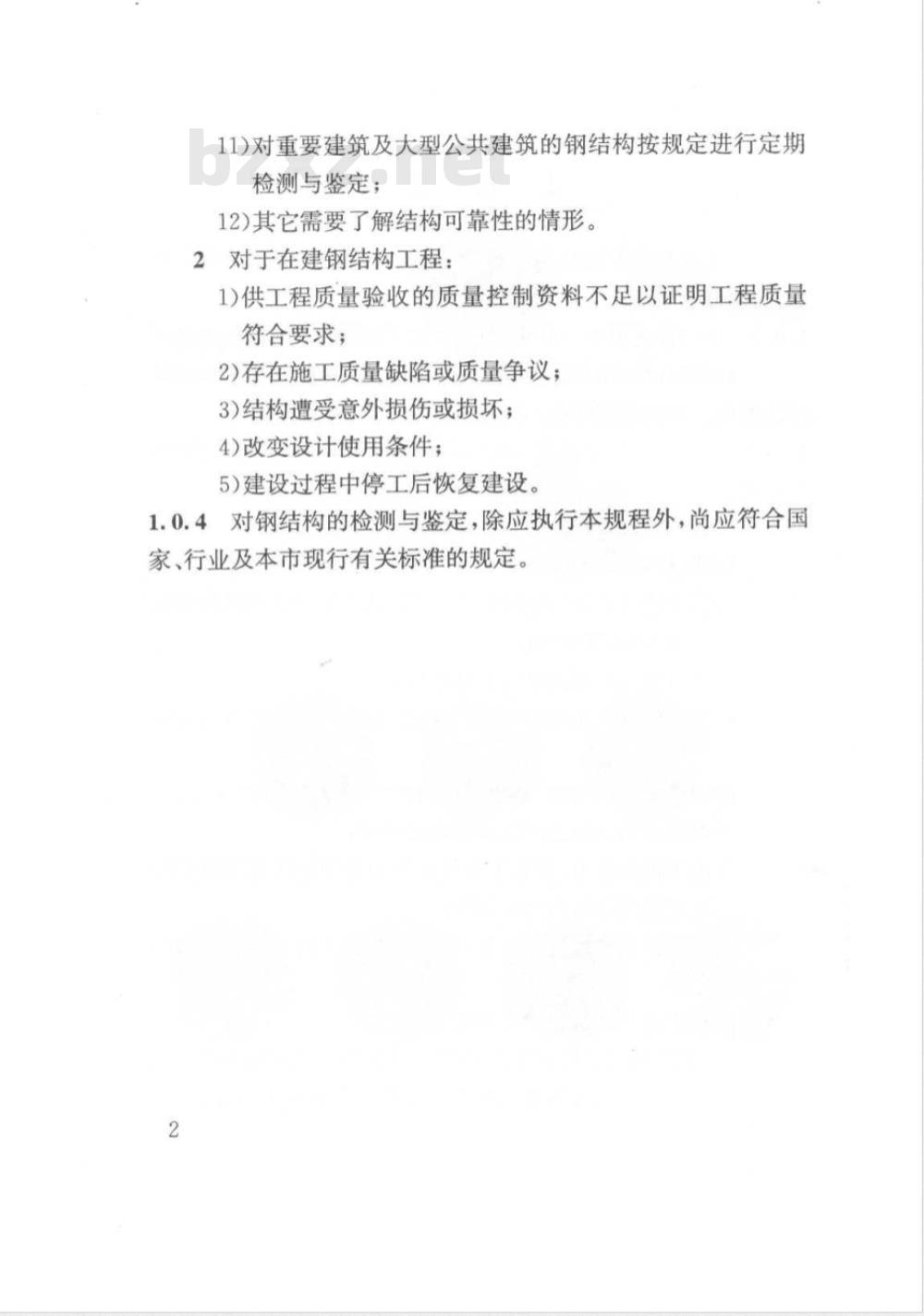

11)对重要建筑及大型公共建筑的钢结构按规定进行定期检测与鉴定；
12)其它需要了解结构可靠性的情形。2对于在建钢结构工程：
1)供工程质量验收的质量控制资料不足以证明工程质量符合要求；
2)存在施工质量缺陷或质量争议；3)结构遭受意外损伤或损坏；
4)改变设计使用条件；
5)建设过程中停工后恢复建设。1.0.4对钢结构的检测与鉴定，除应执行本规程外，尚应符合国家、行业及本市现行有关标准的规定。2

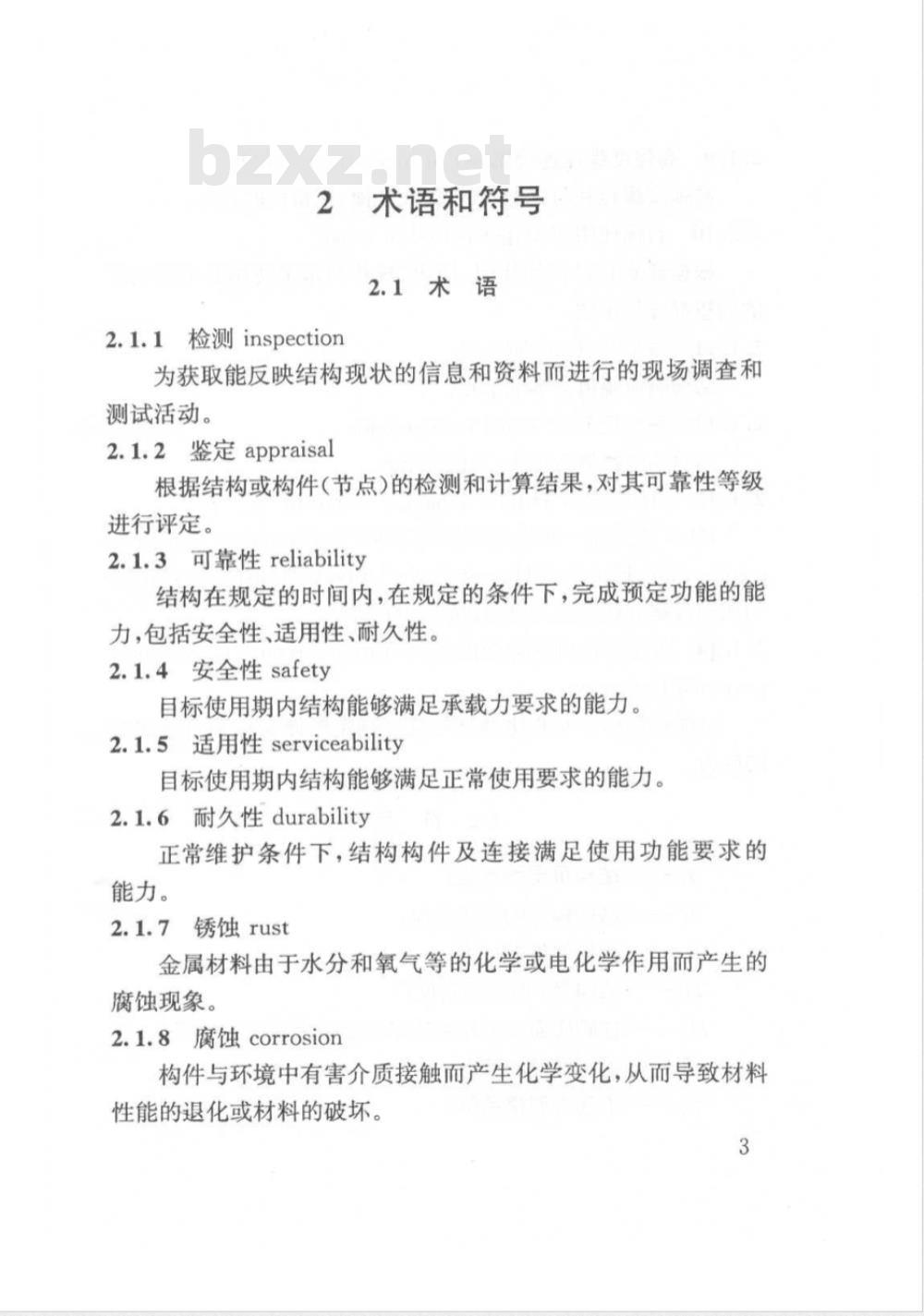

2术语和符号
2.1术语
2.1.1检测inspection
为获取能反映结构现状的信息和资料而进行的现场调查和测试活动。
2.1.2鉴定appraisal
根据结构或构件(节点)的检测和计算结果，对其可靠性等级进行评定。
2.1.3可靠性reliability
结构在规定的时间内，在规定的条件下，完成预定功能的能力，包括安全性、适用性、耐久性。2.1.4安全性safety
目标使用期内结构能够满足承载力要求的能力。2.1.5适用性serviceability
目标使用期内结构能够满足正常使用要求的能力。2.1.6耐久性durability
正常维护条件下，结构构件及连接满足使用功能要求的能力。
2.1.7锈蚀rust
金属材料由于水分和氧气等的化学或电化学作用而产生的腐蚀现象。
2.1.8腐蚀corrosion
构件与环境中有害介质接触而产生化学变化，从而导致材料性能的退化或材料的破坏。

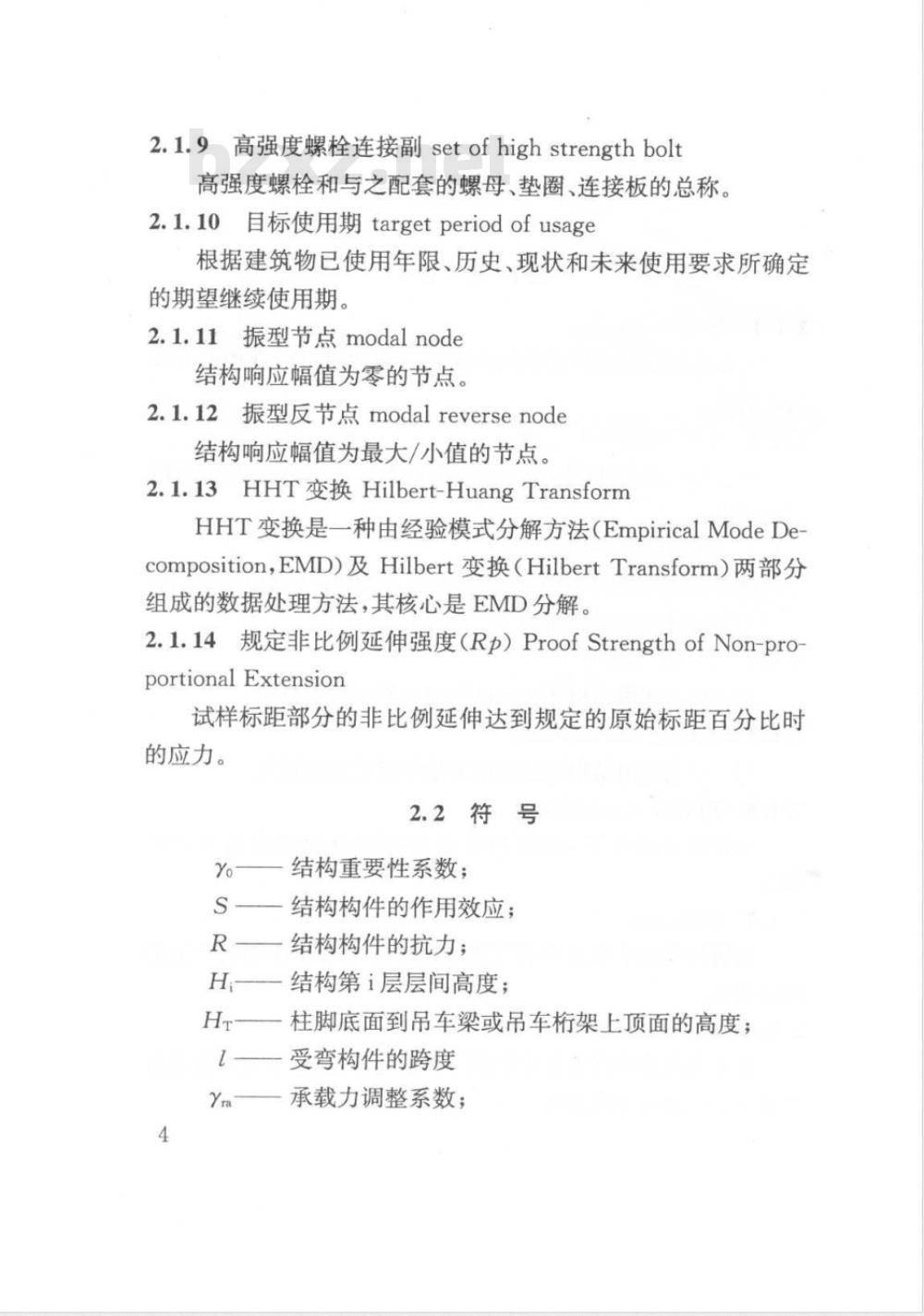

2.1.9高强度螺栓连接副setofhighstrengthbolt高强度螺栓和与之配套的螺母、垫圈、连接板的总称。2.1.10目标使用期targetperiodofusage根据建筑物已使用年限、历史、现状和未来使用要求所确定的期望继续使用期。
2.1.11振型节点modalnode
结构响应幅值为零的节点。
2.1.12振型反节点modalreversenode结构响应幅值为最大/小值的节点。2.1.13HHT变换Hilbert-HuangTransformHHT变换是一种由经验模式分解方法（EmpiricalModeDecomposition，EMD）及Hilbert变换（HilbertTransform）两部分组成的数据处理方法，其核心是EMID分解。2.1.14规定非比例延伸强度（Rp）ProofStrengthofNon-proportionalExtension
试样标距部分的非比例延伸达到规定的原始标距百分比时的应力。
2.2符号免费标准下载网bzxz
结构重要性系数；
结构构件的作用效应；
结构构件的抗力；
结构第i层层间高度；
柱脚底面到吊车梁或吊车桁架上顶面的高度；[—受弯构件的跨度
承载力调整系数；
抗震承载力调整系数；
一结构第i楼层的抗震指标；
β2——结构第i楼层极限水平承载力指标；结构形成破坏机构时，第i楼层柱、支撑等抗侧力Vui
构件所承担的水平力之和；
C和β
第i楼层在罕遇地震作用下按弹性计算的水平剪力；
第i楼层的延性指标；
腐蚀损伤量；
构件初始厚度
未腐蚀截面的公称面积；
测量时间，
与构件和连接类别有关系的参数；该结构已经使用的时间；
附加安全系数；
测量部位第个级别的应力幅值；测量时间内△o的作用次数
3基本规定
3.1一般规定
3.1.1钢结构的检测与鉴定分为既有钢结构可靠性检测与鉴定和在建钢结构工程施工质量检测与鉴定。3.1.2既有钢结构可靠性检测与鉴定是指对既有钢结构安全性、适用性和耐久性的检测与鉴定，同时包括对抗震性能的检测与鉴定。
1钢结构安全性鉴定主要包括结构系统完整性鉴定和结构抗力计算，应根据钢结构现场检测得到的结构实际布置和实际构造状况按相关的标准对结构的完整性进行定性分析，并应根据荷载效应和结构抗力的计算结果或现场试验结果以及现场检测结果对结构在自标使用期内的承载能力进行定量分析等内容。2结构适用性鉴定主要是根据变形等检测和计算结果，对结构在自标使用期内能否满足正常使用要求进行评定。3结构的耐久性鉴定主要是根据构件及节点的锈蚀或腐蚀程度及表面涂层质量等级对结构的持续使用性能进行评定。4结构的抗震性能鉴定是根据结构现场检测结果，进行结构体系构造宏观分析以及结构抗震能力理论计算，对结构在目标使用期内能否满足抗震要求进行综合评定。3.1.3检测与鉴定对象可以是整个建筑物（构筑物）的钢结构部分，也可以是结构功能相对独立的钢结构部分。钢结构的检测与鉴定应包括材料、构件、连接与节点、结构系统等方面，对有特殊要求的钢结构还应进行专项检测，其中火灾后钢构件的检测与鉴6
定见附录A，钢构件疲劳检测与鉴定见附录B，钢结构动力检测的内容及方法见附录C。
3.1.4检测与鉴定应明确建筑物（构筑物）的目标使用期。目标使用期可由业主或委托方根据建筑物的使用要求提出，并由检测人员按照建筑物已使用年限、历史、现状结合未来使用要求综合分析后确定。
3.1.5钢结构的检测应根据本规程的要求和钢结构鉴定的需要，合理确定检测方案。
3.1.6检测与鉴定报告应包括结构、构件和节点的缺陷、损伤状况的检测结果及其安全性、适用性、耐久性及抗震性能的鉴定结论，并应提出使用维护、加固、修复、改造或拆除等建议。3.1.7对于重要和大型公共钢结构建筑物（构筑物），必要时可进行结构动力测试或提出结构安全性监测的建议。3.2基本工作程序和内容
3.2.1钢结构可靠性检测与鉴定的程序应按图3.2.1进行。7
接受委托
前期准备
现场调查
确定检测方案
检测、试验
数据处理、结构分析、可靠性评定检测与鉴定结论
检测与鉴定报告
确定检测人员、仪器及设备
补充检测或试验
钢结构可靠性检测与鉴定工作程序图3.2.1
3.2.2前期准备工作应包括了解检测对象、明确检测目的、成立检测组织。
3.2.3现场调查应包括下列基本工作内容：1收集相关资料，如工程地质勘察报告、设计图和计算书、设计变更、沉降观测记录、施工记录、材料质保书、材料检验文件、竣工图及竣工验收文件等。
2了解建筑物（构筑物）建造、使用、损坏及修历史，如建8
筑物的施工、改造、维修、用途变更、使用条件和使用环境改变以及是否受过灾害等。
3现场基本情况调查及资料核对。当有施工图时，应进行现场校核；若无施工图，应根据结构实际状态绘制测绘图。3.2.4检测与鉴定应按委托方的具体要求和现场调查情况，明确检测范围和内容，制定可行的检测方案，并征求委托方意见。对优秀历史建筑或特别重要的建筑物（构筑物）应由主管部门组织专家对检测方案和报告进行技术评审。3.2.5检测与鉴定的现场检测，应包括地基基础的调查、钢结构使用环境的调查、材料性能检测、节点连接状况检测、结构损伤检测、结构变形检测。必要时还可进行结构动力检测以及结构或构件现场荷载试验等。
结构分析的内容应根据本规程第七章的规定进行。3.2.6
3.3基本要求
钢结构检测与鉴定，应由具有相应检测、鉴定资质的单位3.3.1
进行。
检测所用仪器、设备及测量工具应在计量检定有效期内。3.3.2
3.3.3检测人员必须是经过培训上岗的检测机构的工作人员。对于专项检测项目，应具有相应的检测证书；既有钢结构的可靠性鉴定工作必须由经有关部门认定的技术人员负责进行。3.3.4钢结构检测与鉴定工作，应由不少于两名检测技术人员承担。
3.3.5当发现检测、试验数据的数量不足或者结果出现异常时，应进行补充检测或试验。
3.3.6结构在受荷状态，对构件取样时应不影响结构的使用与9
安全，必要时可采取卸荷等临时安全措施3.3.7钢结构现场检测结束后，应修补检测所造成的结构或构件的局部损伤，并应保证修补后结构或构件的承载能力不降低3.3.8对结构进行理论分析时的力学模型应能反映结构实际构造和实际受力情况。
3.3.9钢结构的鉴定必须出具相应的报告，报告具体内容要求按本规程附录D执行。
3.3.10在建钢结构工程施工质量检测时的组批、抽样及质量标准应符合现行国家标准《钢结构工程施工质量验收规范》（GB50205）的有关规定：当按照《钢结构工程施工质量验收规范）（GB50205）的质量标准判断为质量不合格时应将检查量测数据作为检测报告的附件提交。
3.4评定标准
钢结构可靠性鉴定应划分为结构构件和结构系统两个层次。
钢结构构件及节点的可靠性应按安全性、适用性和耐久3.4.2
性分别鉴定，并按下列规定评定等级。钢结构构件及节点的安全性等级1
αu级在自标使用期内安全，不必采取措施：bu级，在目标使用期内不显著影响安全，可不采取措施；Cu级在自标使用期内显著影响安全，应采取措施：d.级危及安全，必须及时采取措施。2钢结构构件及节点的适用性等级as级在目标使用期内能正常使用，不必采取措施；6。级在目标使用期内尚可正常使用，可不采取措施：10
