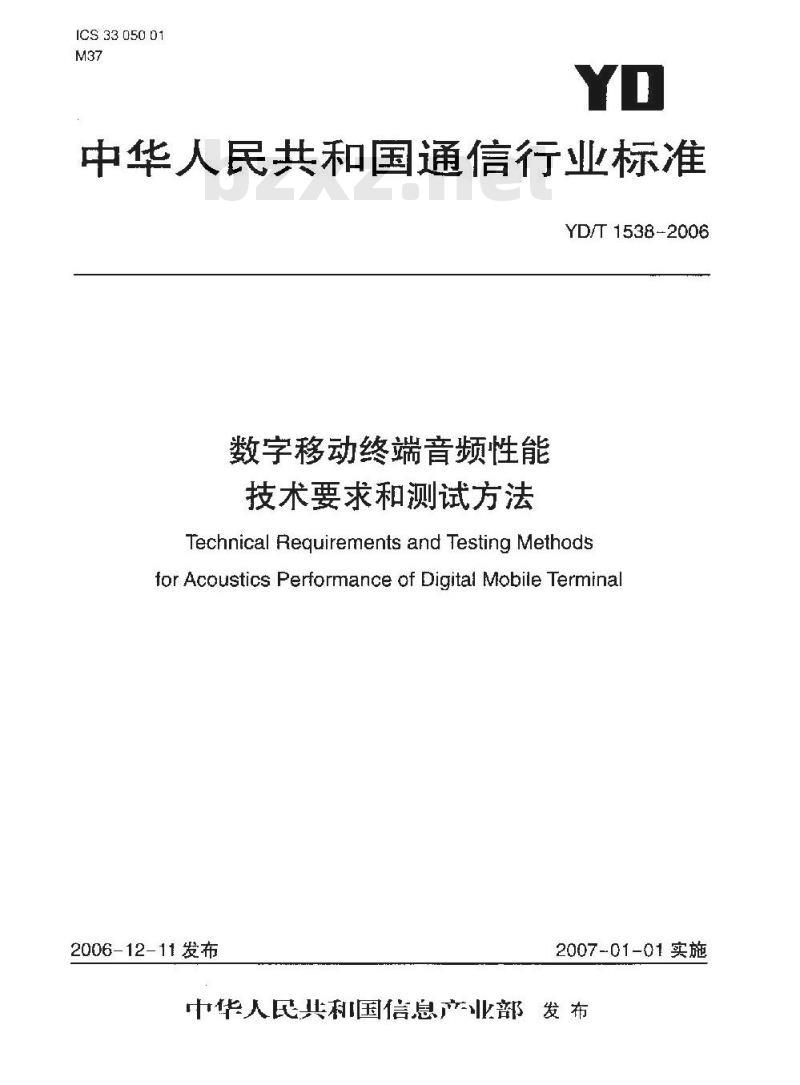

【通信行业标准(YD)】 数字移动终端音频性能技术要求和测试方法

ICS 33 050 01
中华人民共和国通信行业标准
YD/T 1538-2006
数字移动终端音频性能
技术要求和测试方法
Technical Requirements and Testing Methodsfor Acoustics Performance of Digital Mobile Termina2006-12-11发布
2007-01-01实施
中华人民共利国信息产业部发布前

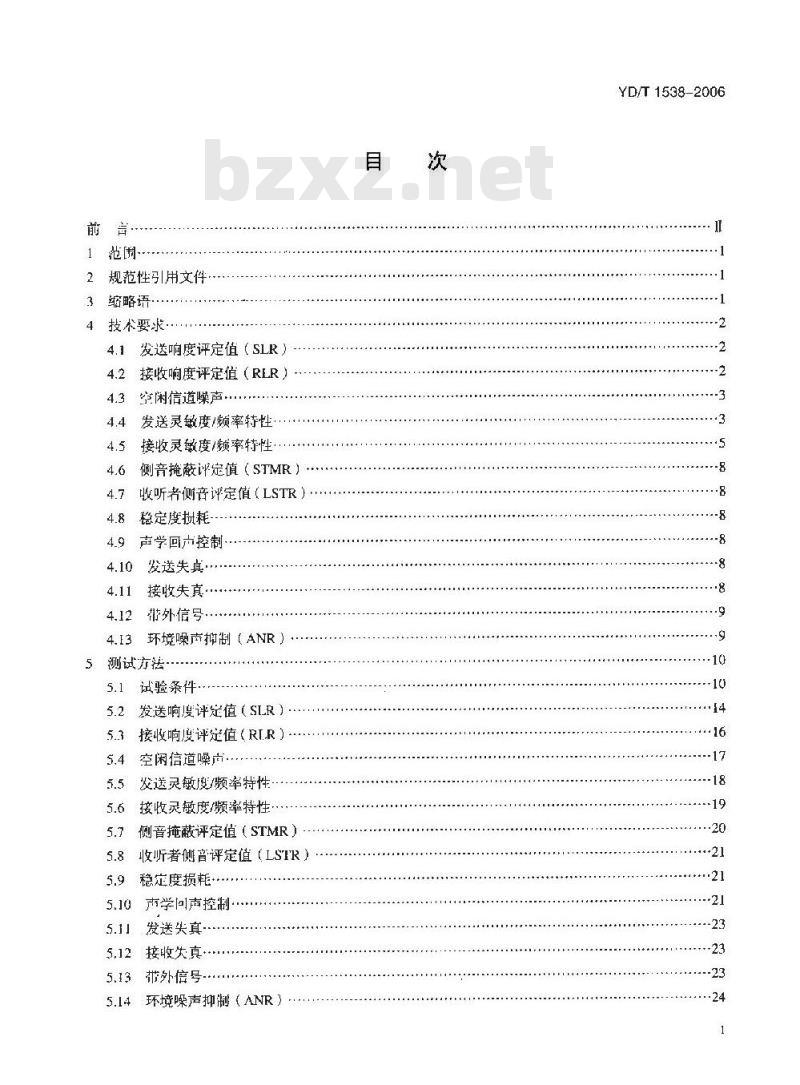

1范围
2规范性引用文件
3缩略语·
4技术要求
发送响度评定值（SLR）
4.2接收响度评定值（RLR）
4.3空闲信道噪声
发送灵敏度/频率特性
接收灵缴度/频率特性
侧音掩蔽评定值（STMR）
收听者侧音评定值（LSTR）
稳定度损耗
声学回市控制·
发送失真·
接收失真·
帮外信号：
环境噪声抑制（ANR）
5测试方法
试验条件
发送响度评定值（SLR）
5.3接收响度评定值（RI.R）
5.4 空闲信道噪声:
发送灵敏度/频率特性
接收灵敏度/频率特性
侧音掩蔽评定值（STMR）
收听者侧音评定值（LSTR）
稳定度损耗
5.10市学回]声控制·
5.11发送失真
5.12接收失真
5.13带外信号-
5.14环境哚声抑制（ANR）
YD/T 1538-2006
YD/T1538-2006

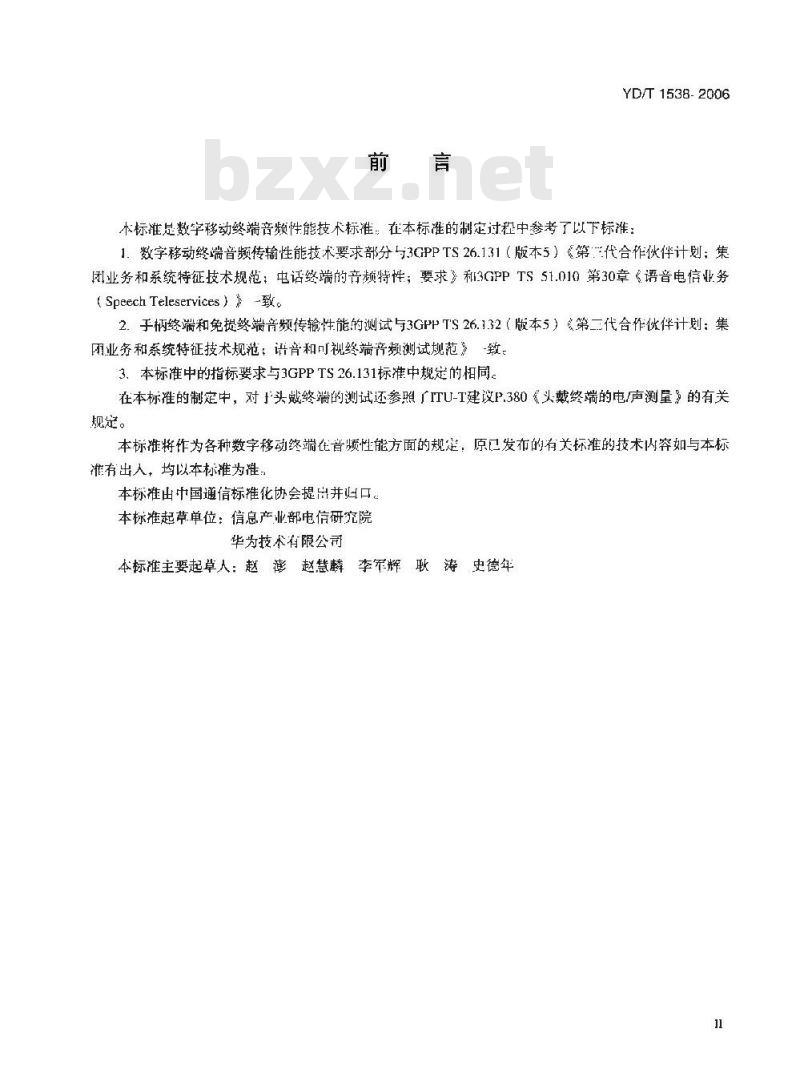

本标准是数字移动终端音频性能技术标准，在本标准的制定过程中参考了以下标准：1．数字移动终端音频传输性能技术要求部分与3GPPTS26.131（版本5）第代合作伙伴计划：集团业务和系统特征技术规范：电话终端的音赖特性；要求》和3GPPTS51.010第30章语音电信业务SpeechTeleservices）致。
2.于柄终端和免提终端音频传输性能的测试与3GPPTS26.1.32（版本5）《第三代合作伙伴计划：集团业务和系统特征技术规范：语音和可视终端音频测试规范》-致。3.本标准中的指标要求与3GPPTS26.131标准中规定的相同。在本标准的制定中，对」头戴终端的测试还参照「ITU-T建议P.380《义戴终端的电/声测量》的有关规楚。
本标准将作为各种数字移动终端在音频性能方面的规定，原已发布的有关标准的技术内容如与本标准有出入，均以本标谁为准，
本标准出中国通信标化协会提并归口。本标准起草单位：信息产业部电信研究院华为技术有限公司免费标准下载网bzxz
本标准主要起草人：赵澎赵慧麟李军辉耿涛史德年1范围
数字移动终端音频性能技术要求和测试方法YD/T 1538-2006

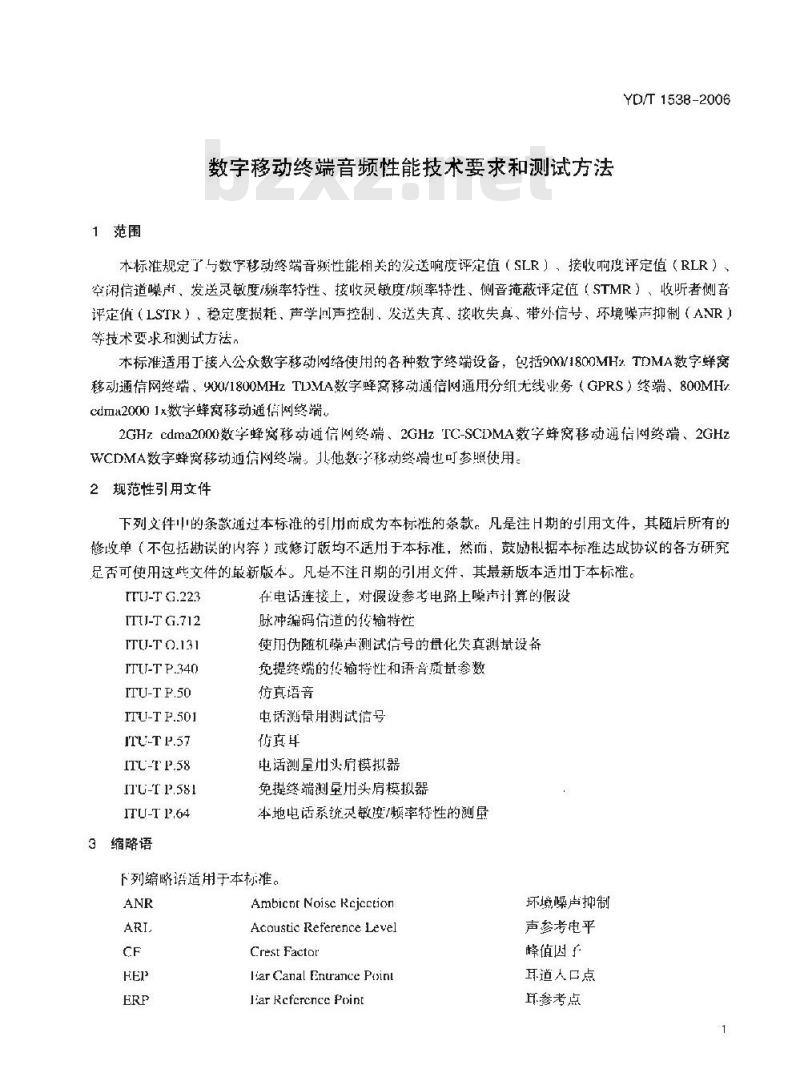

木标准规定了与数亨移动终端音频性能相关的发送响度评定值（SLR），接收响评定值（RLR）、空闲信道噪声、发送灵敏度/频率特性、接收灵敏度/频率特性、侧音掩蔽评定值（STMR）、收听者侧音评定值（LSIR）、稳定度损耗、声学叫I声控制发送失真、接收失真、带外信号、环境噪声抑制（ANR）等技术要求和测试方法。
本标准适用丁接人公众数字移动网络使用的各种数字终端设备，包括900V18(OMHTDMA数字蜂窝移动通信网终端，0/1800MHzTLDMA数字蜂窝移动通信网通用分组无线业务（GPRS）终端、800MHcdma20001x数字蜂窝移动通信网终端，2GHz.cdma2000数字蜂窝移动通信网终端、2GHzTC-SCDMA数字蜂窝移动通信网终端、2GHzWCDMA数字蜂离移动通信网终端，儿他数·-移动终端也可参照使用。2规范性引用文件
下列文件的条款通过本标准的引用而成为本标莊的条款：凡是注H期的引用文件，其随后所有的修收单（不包括勘误的内穿）或修订版均不适用于本标谁，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件、其最新版本适用丁本标准。[TU-T G.223
ITIJ-T G.712
ITU-T O.131
ITUI-T P.340
ITU-T P.50
ITU-T P.501
ITU-T P.57
ITL-T P.58
HG-T P.581
ITU-T P.64
3缩略语
在电话连接上，对假设参考电路上噪市计算的假设脉冲编码信道的传输特性
使用伪随机操声测试信号的母化失真测量设备免提终端的传输特性和语育质最参数仿真语音
电话谢量用测试信号
伤真耳
电话测量用头肩模拟器，
免提终端测量用头肩模拟器
本地电话系统灵敏度/频率特性的测量下列缩畴语适用于本标准。
Ambicnt Noisc Rejcction
Acoustic Reference Level
Crest Factor
liar Canal EntrancePoint
Far Refcrcnce Poind
环境噪声抑制
声参考电平
峰值因子
耳道人口点
环参考点
YD/T 1538-2006
HATSHFRP
4技术要求
Head and Torso Simulalur
HATS Hands-free Refercnc Poin!Hunds-frec Refcrencc Point
Hands-frcc Terminal
Loudness Rating
Luudness Rating Guzrdring PositionLislener SideTone Rating
Mouth Reference Point
Sending Loudness Raling
Rcceiving Ludness Raling
Rccommcnded Wearing PositionRccommcnded Test Position
SideTone Mask Rating
System Simulator

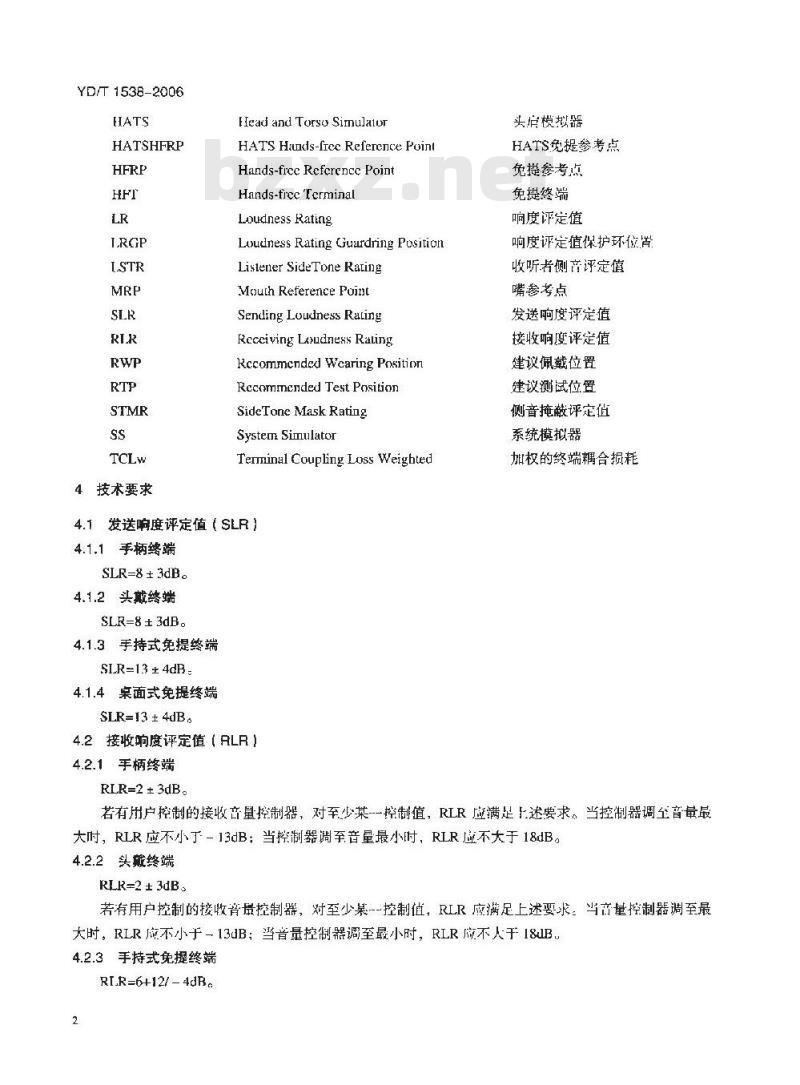

Terminal Coupling Loss Weighted发送响度评定值( SLR)
4.1.1手柄终端
SLR=8 ± 3dB。
4.1.2头戴终端
SLR=8 ± 3dB。
4.1.3手持式免提终端
SLR=13±4dB
4.1.4桌面式免提终端
SLR=13 ± 4dB。
4.2接收响度评定值（RLR 】
4.2.1手柄终端
RLR=2 ± 3dB。
头启模拟器
HATS免提参考点
免提参考点
免提终端
响度评定值
响度评定值保护环位置
收听者侧产评定值
嘴参考点
发送响度评定值
接收响度评定值
建议佩戴位置
建议测试位罩
侧音掩蔽评定值
系统模拟器
加权的终端耦合损耗
若有用户控制的接收音量控制器，对至少某-一控制值，RLR应满足述要求。当控制器调至音量最大时，RLR应不小于一13dB：当摔測器调至普量最小附时，RLR做不大于18dB，4.2.2头戴终端
RLR-2 ± 3dB.
若有用户控制的接收音最控制器，对至少某--控制值，RLR应满足上述要求：当高量控制器调至最大时，RLR 廊不小于_13dB：当音量控制器调至最小时，RLR 庞不人于1&IB3手持式免提终端
RLR=6+12/ - 4dB.
若有用户控制的接收音量控制器，对垒少某：控制值，RLR应满足上述要求。4.2.4桌面式免提终端
RLR=2 ± 4dB,
若有用户可以控制的音量控制器，对我少某一控制值，RLR应满足上述要求。4.3空闲信道噪声
4.3.1发送方向
YD/T 1538-2006
对于柄终端和头戴终端来说，在安静环境下，在系统模拟器的编解码器的输出端，电被测设备产生的最大噪声电平应不超过-64dBmOp4.3.2接收方向
对手柄终端利头戴终端来说，当系统模拟器的信号输入端L.1没有信号输人时，在于柄终端和头戴终端受话器处测得的最大声压应满足以下要求：如果没有用户控制的接收音量控制器，或者当音量控制器设置在RLR等十标称值时，被测设备受话器输出的最大噪声声级应不大于－57dBPa（A）；当接收音量控制器设置为最大时，被测设备受话器输出的最大噪市声级应不大于-54dBPa（A）4.4发送灵敏度/频率特性
4.4.1手柄终端
从嘴参考点（MRP）到系统模拟器（SS）的参考编解码器的输出端II测得的发送灵敏度/频率特性应处于表给出的框罩内。在对数（频率）线性（B灵敏度）坐标上，对表1的间断点之间画直线得到一个框罩，测试结果应落在框罩内，表1发送灵敏度/频率特性
频率（Hz）
注1：所有灵敏度的值在坐标轴上以B表示：上限
手柄终端
“-”的极限处于对数（巅率）线性（dB灵敏度）坐标上间断点之河所画的直线上注2：
4.4.2头戴终端
从嘴参考点到系统模拟器的参考编解码器的输出端口测得的发送灵敏度/频率特性，应处」表2给出的挺罩内：在对数（频率）线性（dB灵敏度）坐标，对表2中的间断点之间画直线得到一个框罩，测试结果应落在框罩内。
YD/T1538-2006
顿率（H）
表2发送灵敏度/频率特性
注1：所有灵敏度的值在坐标轴上以d表示：注2：
头戴终端
“_”的极限处于对数（频率）/线性（dB灵数度）坐标上问断点之间所画的直线上4.4.3手持式免提终端
从嘴参考点到系统模拟器的参考编解码器的输出端口测得的发送灵敏度/频率特性，应处于表3给山的框罩内，在对数（频率）线性（B灵敏度）坐标上，对表3中的间断点之间画直线得到：-个框罩，测试结果应落在摇罩内、
表3发送灵敏度/频率特性
频率（Hz）
注1：所有次敏度的值在坐标轴上以表示：上限（B）
手持式免提终端
限（B）
“_”的极限处于对数（频率）线性（dB灵敢度）外标！问断点之间所画的直线上注2：
4.4.4桌面式免提终端
从嘴参考点到系统模拟器的参考编解码器的输叫端口测得的发送灵敏度/题率特性，应处于表4给山的框罩内，在对数（频率）线性（dR灵敏度）坐标上、对表4中的间断点之间画直线得到个框罩，测试结果应落在框罩内：
频率（Hz）
表4发送炭敏度/频率特性
限（）
注 1：所有灵敏度的值在坐标轴上以dB.表示;桌面式免提终端
江2：_”的极限处于对数（频率）/线性（dB灵敏度）坐标上间断点之间所画的直线上4.5接收灵敏度/频率特性
4.5.1手柄终端
YD/T 1538-2006
限（）
从系统模拟器的参考语音编解码器的输人端！「到耳参考点（ERP）测得的接收灵敏度/频率特性，应处于表s（采用Type1伤真耳）或考表6（采用Type3.2、Typc3.3和IType3.4仿点耳）给出的框罩内，在对数（频率）线性（dB灵嫩度）坠标上，对表5和表中的间断点之间画直线得到一个框罩，测试结果应落在挺罩内。
表5接收灵敏度/频率特性-
频率（llz）
注1：所有灵敏度的值在坐标轴上以dB表示;注2-
手柄终端（采用Type1仿真耳）
上限（dB）
的极限处」对数（频率）/绒性（B灵敏度）坐标上间断点之问所画的直线上下限（dB）
YD/T 1538-2006
表6接收灵敏度/频率特性
频率（H2）
注]：所有录敏度的值在坐标轴工以dB表示：-手柄终端（采用Type3.2、Type3.3、Type3.4仿真耳）I限（）
““的极限处于对数（频率）线性（dB灵敏度）坐标上间断点之间所画的直线上注2：
4.5.2头戴终端
卜限（dB
从系统模拟器的参考语音编解码器的输人端口到耳参考点测得的接收灵敏度/频率特性，应处丁表7给出的框罩内。在对数（频率）线性（dB灵嫩度）坐标上，对表7中的间断点之间画直线得到一个框罩，测试结果应落在栎罩内。
表7接收灵敏度/频率特性
赖率（Hz）
注1：所有灵敏度的值在坐标轴上以dB表示上限
头戴终端
注2：“_”的极限处于对数（频率）线性（dB灵敏度）坐标工间断点之间所画的直线上4.5.3手持式免提终端
从系统模拟器的参考讲音编解码器的输人端口到耳参考点测得的接收灵缴度/频率特性，成处十表8给出的框罩内。在对数（频率）线性（dB灵度）坐标1.，对表8的间断点之间画自线得到一个罩，测试结果应落在推罩内：
巅率（Hz）
接收灵敏度/频率特性
上限(dB)
注1：所有灵数度的值在坐标轴上以dB表示：手持式免提终端
注2：“_”的极限处于对数（频率）/线性（dIB炭辙度）标上间断点之间所画的直线上4.5.4桌面式免提终端
YD/T1538-2006
下限（dB）
从系统模拟器的参考语音编解码器的输人端口到耳参考点测得的接收灵敏度/频率特性：应处于表9给出的框罩内。在对数（频率）线性（dB灵敏度）坐标上，对表9中的间断点之间画直线得到一个框罩测试结果应落在框罩内。
表9接收灵敏度/频率特性-
颜率（Hz.）
上限（dB）
桌面式免提终端
下限（dB）
注1：所有灵敏度的值在坐标轴上以JH表示：汁2：“_的极限处丁对数（懒率）线性（dB灵敏度）坠标1.间断点之间所画的直线上YD/T 1538-2006
4.6侧音掩蔽评定值（STMR）
4.6.1手柄终端
STMR=18 ± 5dB
4.6.2头戴终端
STMR=18 ± 5uBc
4.7收听者侧音评定值（LSTR）
对于柄终端求说，LSTR不小于15dB.4.8稳定度损耗
对于柄终端米说，稳定度损耗应不小于6B。4.9声学回声控制
4.9.1手柄终端
TCLw≥46dB。
4.9.2头戴终端
TCLw ≥46dB.
4.9.3手持式免提终端
在安静的环境下，启动被测设备的声回声控制器，当手持式免提终端的音量控制器设置RLR为标称值时，TCLw≥40dB；在音量设置为最大时，TCLw=33dB，4.9.4桌面式免提终端
在安静的环境下，启动被测设备的声回声控制器，当桌面式免提终端的音量控制设置在RLR等于标称值时，TCLw=40dB；当音控制器设置为最大时，TCLw≥33dB。4.10发送失真
对于柄终端，头戴终端、手持式免提终端和桌面式免提终端来说，失真在嘴参考点和系统模拟器的参考语音编解码器的输出端口之间进行测量。用适当的噪声加权方法（应按照ITU-TG.223表3中规定）测得的信号与总尖真功率之比成高于表10给出的极值，除非MRP处声压超=+1OdBPa。表10发送失真
ARL处相对电平
发送电平比例（dB）
中间电平的极值在线性（dB信号电平）线性（dB比）坐标「对间断点之间画的真线上：4.11接收失真
对于柄终端、头戴终端、手持式免提终端和桌面式免提终端来说，当RLR等于标称值时，接收失真在系统模拟器的参考语音编解码器的输人端和耳参号点之间进行测量。8
YD/T 1538-2006
用适当的噪声加权厅法（应按照IIU-T建议G.223表4中规定）测量的信号与总火真功率之比应高于表[4给出的极值，若环参考点处的声乐多+IUdBPa，则对失真没有费求，表11接收失真
被测设备的数-输人按1处的接改电平（Bmn）45
接收电平比例（B）
中间电平的极值在线性（dB信号电平）/线性（cB比）坐标上对间断点之问画的直线上。4.12带外信号
4.12.1发送方向
对乎柄终端米说，任何镜像信号的电平应低于在1kHz处得到的参考值，两者之差至少为表12所列山的极值。
一发送方向要求
表12带外信号
正弦波频率
极值按照镜像频率进行区分。
极值（最小值）
中问频率的极值在对数（频率）线性（dB比）坐标上对给定值之问画的直线上。4.12.2接收方向
对于柄终端来说，能外信号的电平应该低」在1kHz处出数字信号得到的带内声压，数字信号的电平在表13中指定。：
表13带外信号
镜像信号频率
极值按照镜像频率进行区分。
接收方向要求
相应的输人信号电平
35dBIno
45dBmo
中间频率的极值在对数（频率）线性（dB）坐标上对给定点之间画的古线上：4.13环境噪声抑制（ANR）
4.13.1手柄终端
采用SFDEI.SM方法计算出的环境噪声抑制（ANR）应不小于OdB，山于ANR测试的不确定性，允许结果有3dB的偏差。
4.13.2头戴终端
采用SFDEILSM方法计算出的环境噪声抑制（ANR）应不小十OdB，由于ANR测试的不确定性，允许结果有3dB的偏差，
