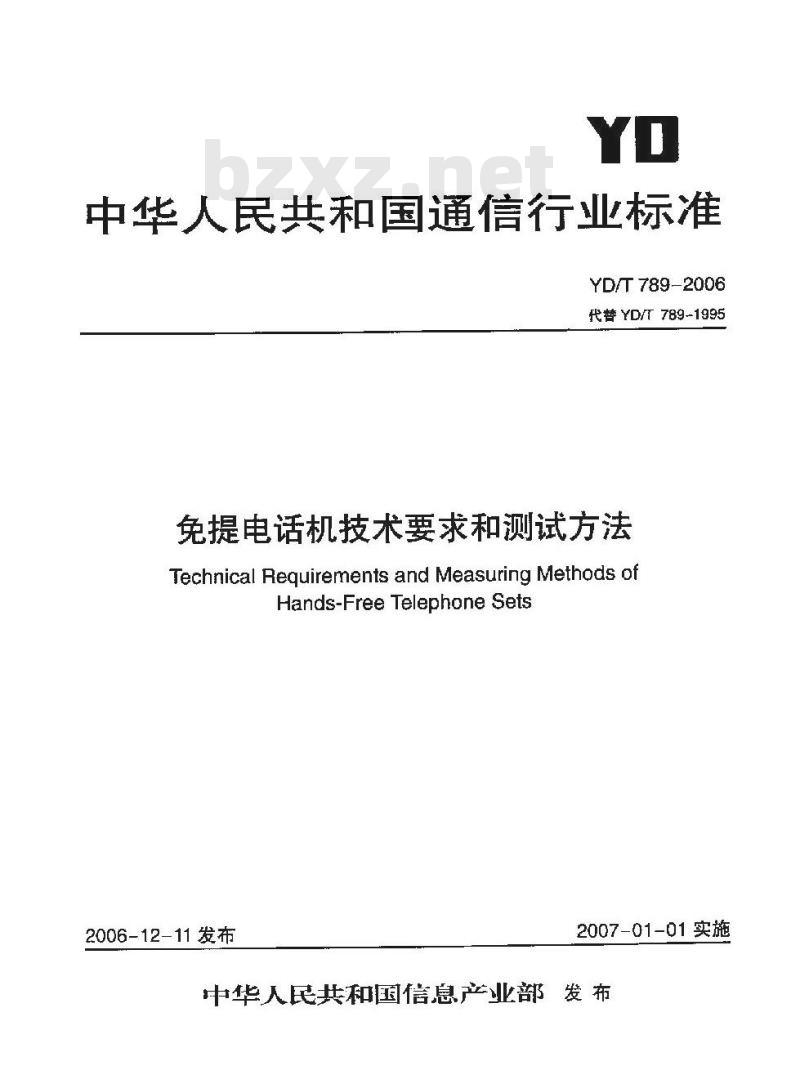

【通信行业标准(YD)】 免提电话机技术要求和测试方法

中华人民共和国通信行业标准
YD/T789-2006
代替YD/T789-1995
免提电话机技术要求和测试方法Technical Requirements and Measuring Methods ofHands-Free Telephone Sets
2006-12-11发布
2007-01-01实施
中华人民共和国信息产业部发布前言

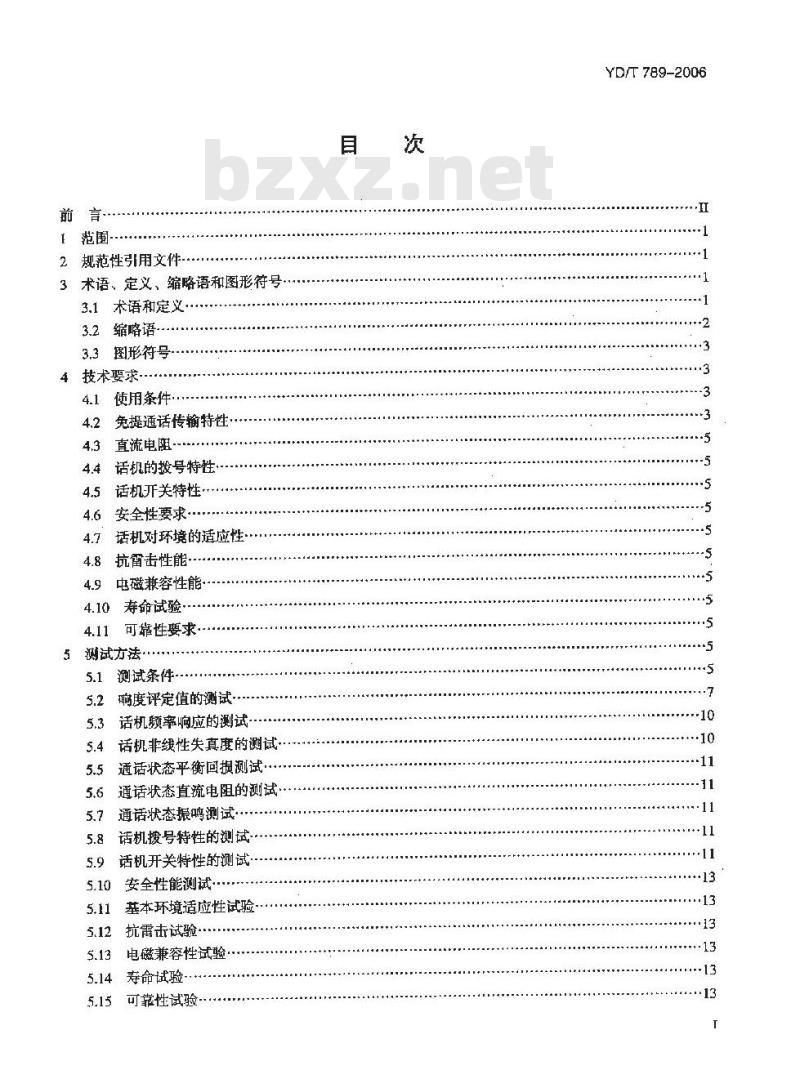

1范围-
2规范性引用文件
3、术语、定义、缩略语和图形符号·3.1术语和定义
3.2缩略语·
3.3图形符号
4技术要求
4.1、使用条件.
免提通话传输特性
直流电阻
4.4话机的拨号特性
4.5话机开关特性
安全性要求…·
话机对环境的适应性·
抗雷击性能
4.9电磁兼容性能·
寿命试验
可靠性要求·
5测试方法·
5.1测试条件
5.2响度评定值的测试
5.3话机频率响应的测试
5.4话机非线性失真度的测试
5.5通话状态平衡回损测试
5.6通话状态直流电阻的测试
通话状态振鸣测试
话机拨号特性的测试
话机开关特性的测试
安全性能测试
基本环境适应性试验
抗雷击试验
电磁兼容性试验：
寿命试验
可靠性试验-
YD/T 789-2006
YD/T 789-2006

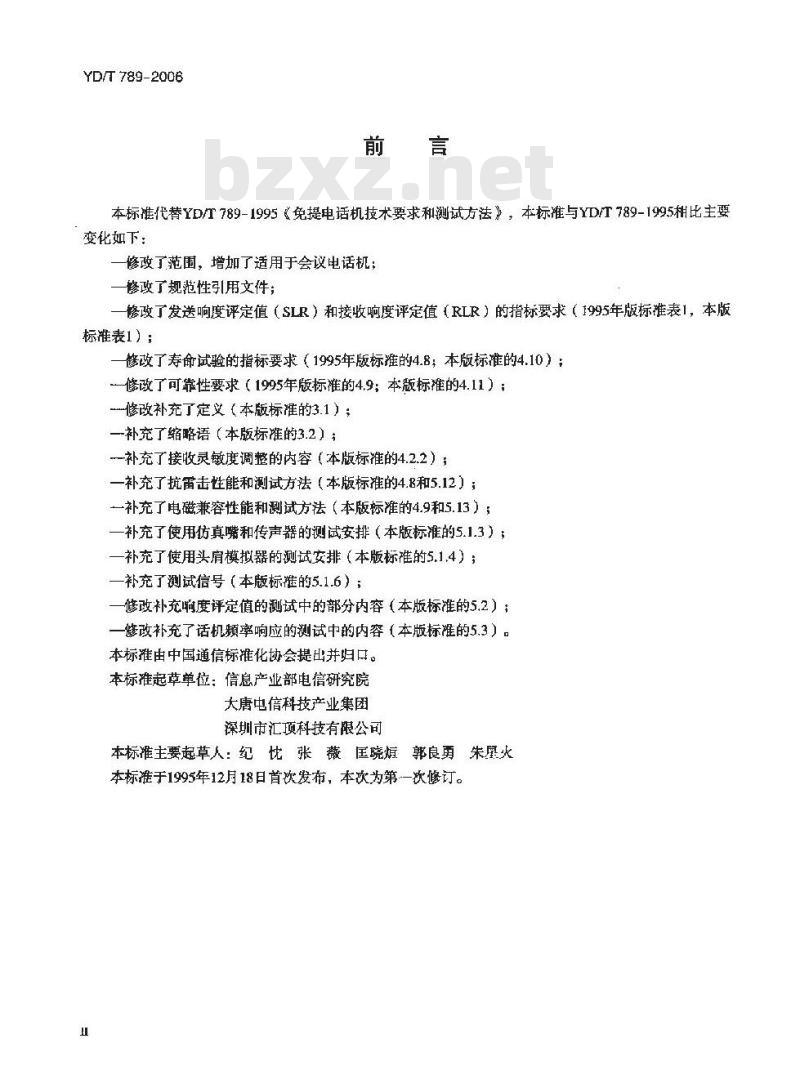

本标准代替YD/T789-1995《免提电话机技术要求和测试方法》：本标准与YD/T789-1995相比主要变化如下：
一修改了范围，增加了适用于会议电话机；一修改了规范性引用文件；
一修改了发送响度评定值（SLR）和接收响度评定值（RLR）的指标要求（1995年版标谁表1，本版标准表1）；
修改了寿命试验的指标要求（1995年版标推的4.8；本版标准的4.10）：一修改了可靠性要求（1995年版标准的4.9：本版标准的4.11）；修改补充了定义（本版标准的3.1）；一补充了缩略语（本版标准的3.2）；补充了接收灵敏度调整的内容（本版标准的4.2.2）；一补充了抗雷击性能和测试方法（本版标推的4.8和5.12）；一补充了电磁兼容性能和测试方法（本版标准的4.9和5.13）；一补充了使用仿真嘴和传声器的测试安排（本版标准的5.1.3）；一补充了使用头肩模拟器的测试安排（本版标准的5.1.4）；一补充了测试信号（本版标推的5.1.6）；一修改补充响度评定值的测试中的部分内容（本版标准的5.2）；一修改补充了话机频率响应的测试中的内容（本版标准的5.3）。本标推由中国通信标推化协会提出并归口。本标准起草单位：信息产业部电信研究院大唐电信科技产业集团
深圳市汇项科技有限公司
本标准主要起草人：纪张薇匡晓炬郭良勇朱星火本标准于1995年12月18日首次发布，本次为第一次修订。1范围
免提电话机技术要求和测试方法YD/T789-2006

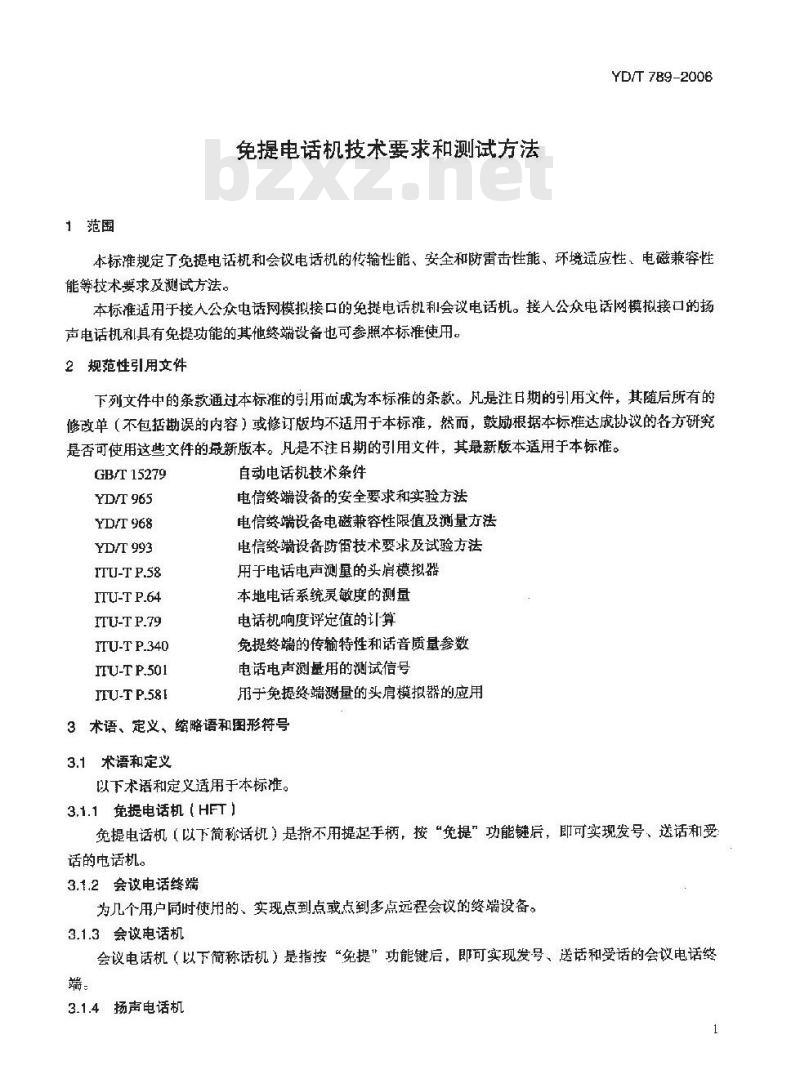

本标准规定了免提电话机和会议电话机的传输性能、安全和防雷击性能、环境适应性，电磁兼容性能等技术要求及测试方法。
本标准适用于接人公众电话网模拟接口的免提电话机利会议电话机。接人公众电话网模拟接口的扬声电话机和具有免提功能的其他终端设备也可参照本标准使用。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的号1用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标推达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 15279
YD/T965
YD/T 968
YD/T 993
ITU-T P.58
ITU-T P.64
ITU-T P.79
ITU-T P.340
IFU-T P.501
IFU-TP.581
自动电话机技术条件
电信终端设备的安全要求和实验方法电信终端设备电磁兼容性限值及测量方法电信整端设备防留技术要求及试验方法用于电话电声测的头肩模拟器
本地电话系统灵敏度的测量
电话机响度评定值的计算
免提终端的传输特性和话音质量参数电话电声测量用的测试信号
用于免提终端量的头肩模拟器的应用3术语、定义、缩略语和形符号
3.1术语和定义
以下术语和定义适用于本标准。3.1.1免提电话机（HFT）
免提电话机（以下简称话机）是指不用提起手柄，按“免提”功能链后，即可实现发号、送话和受话的电话机。
3.1.2会议电话终端免费标准bzxz.net
为几个用户同时使用的、实现点到点或点到多点远程会议的端设备。3.1.3会议电话机
会议电话机（以下简称话机）是指按“免提”功能键后，即可实现发号、送话和受话的会议电话终端。
3.1.4扬声电话机
YD/T 789-2006

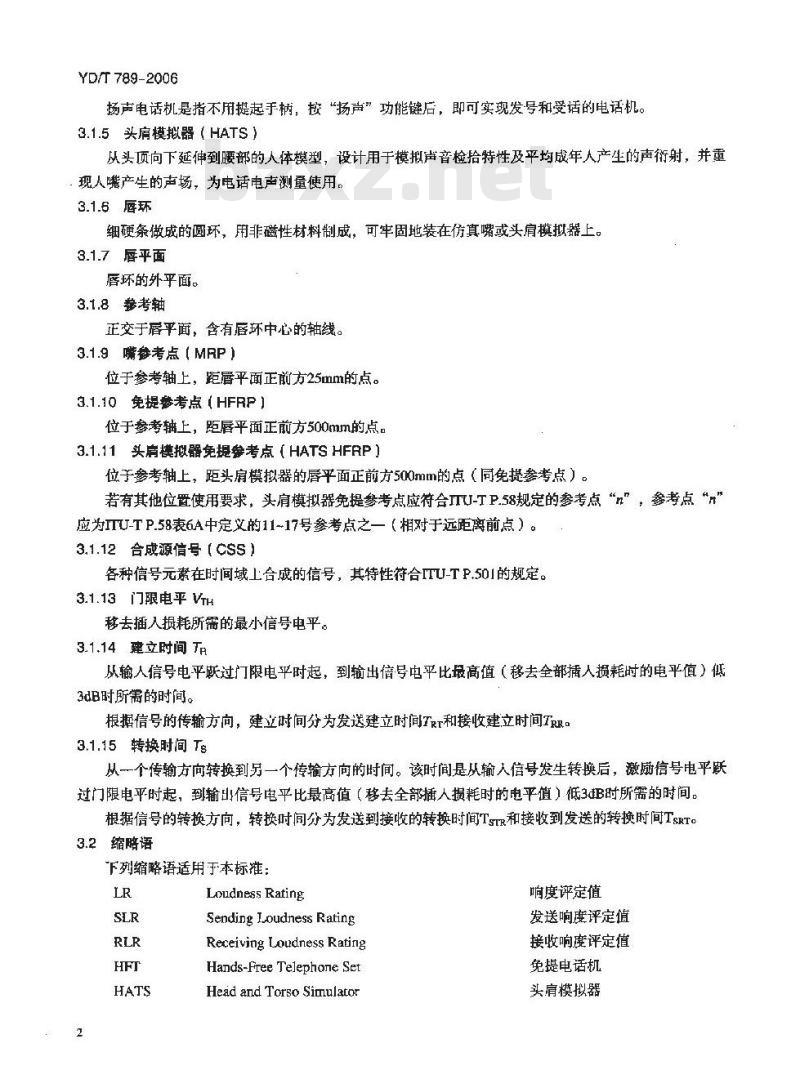

扬声电话机是指不用提起于柄，按“扬声”功能键后，即可实现发号和受话的电话机。3.1.5头肩模拟器（HATS）
从头顶向下延伸到腰部的人体模型，设计用于模拟声音检拾特性及平均成年人产生的声衍射，并重：现人嘴产生的声场，为电适电声测量使用。3.1.6唇环
细硬条做成的圆环，用非磁性材料制成，可牢固地装在仿真嘴或头肩模拟器上。3.1.7唇平面
唇环的外平面。
3.1.8参考轴
正交于唇平面，含有昼环中心的轴线。3.1.9嘴参考点（MRP）
位于参考轴上，距唇平面正前方25mm的点。3.1.10 免提参考点 (HFRP )
位于参考轴上，距唇平面正前方500mm的点。3.1.11头房模拟器免提参考点（HATSHFRP）位于参考轴上，距头肩模拟器的唇平面正前方500mm的点（同免提参考点）。若有其他位置使用要求，头肩模拟器免提参考点应符合ITU-TP.58规定的参考点“n\，参考点“n应为ITU-TP.58表6A中定义的11-17号参考点之一（相对于远距离前点）。3.1.12合成源信号（CSS】
各种信号元案在时间域上合成的信号，其特性符合ITU-TP.50I的规定。3.1.13门限电平VTH
移去插入摄耗所的最小信号电平。3.1.14建立时间 Tr
从输人信号电平跃过门限电平时起，到输出信号电平比最高值（移去全部插人损耗时的电平值）低3dB时所需的时间。
根据信号的传输方向，建立时间分为发送建立时间Trr和接收建立时间TRR：3.1.15转换时间Ts
从个传输方向转换到另一个传输方向的时间。该时间是从输入信号发生转换后，激励信号电平跃过门限电平时起，到输出信号电平比最高值（移去全部插人损耗时的电平值）低3时所需的时间。根据信号的转换方向，转换时间分为发送到接收的转换时间TsrR和接收到发送的转换时间TsRTc3.2缩略语
下列缩略语适用于本标准：
Loudness Rating
Sending Loudness Rating
Receiving Loudness Rating
Hands-Free Telephone Set
Head and Torso Simulator
响度评定值
发送响度评定值
接收响度评定值
免提电话机
头肩模拟器
HATS HFRP
3.3图形符号
Mouth Refcrence Point
Hands-Free Referenlce Point
HATS Hands-Free Reference PointComposite Source Signal
Mean Time Between Failure
下列图形符号适用于本标准：
免提电话机
爆破音信号源
传声器
本文所用其他图形符号同GB/T15279的规定。4技术要求
4.1使用条件
a）环境温度：-10%℃~+40℃
b）相对湿度：10%~95%；
c）环境噪声：≤60dB（A）：
d）大气压力：86～106kPa。
4.2免提通话传输特性
4.2.1响度评定值（LR）
嘴参考点
YD/T 789-2006
免提参考点
HATS免提参考点
合成源信号
平均无故障工作时间
话机接人模拟电话网测试系统，在免提通话状态，其发送、接收响度评定值应符合表1的要求。表 1 响度评定值
用户线长度
发送响度评定值（SLR）
接收响度评定慎（RLR）
4.2.2接收灵敏度
单位为 dB
对无自动增益控制的免提电话机，应具有音量调节功能，其接收灵敏度调整范围为15dB~30dB。当音量调节至最大时，5km用线情况下的接收响度评定值不应大于-8dB（一8dB）。将话机的接收灵敏度调整到最大时，不应听到串音。4.2.3频率响应
4.2.3.1发送频率响应
图1示出了在0km用户线条件下，发送频率响应的典型曲线（图1中虚线）及其充差范围（图1实线）。3
YD/T 789-2006
声：d8
充差上限
12dBfoc12
4.2.3.2接收频率响应
一北差下限
发送频率响应
+-3dB—
300040004000
sDGoHz
图2示出了在0km用户线条件下，接收频率响应的典型曲线（图2中虚线）及其允差范围（图2中实线）。捐对声级：dB
充差上限
4.2.4非线性失真
-12dBroct+
--3dB-
f-sdB-
-18dB充差下限，
图2接收频率响应
Y2aB/oa
300U40005000
8000Hz
话机在通话状态时，发送、接收非线性失真均不应大于10%，其中300Hz接收非线性失真不大于12%。4.2.5平衡回损
话机通话状态时的稳定平衡回损和回声平衡回损应符合GB/T15279的要求。4.2.6振鸣
循机正带使用时不应出现振、剪音现象。4
4.3直流电阻
话机通话状态时的直流电阻不应大4500。4.4话机的拨号特性
话机在免提状态下的拨号特性应符合GB/T15279的要求：4.5话机开关特性
在用户线长度为0km和5km时，建立时间T应小于15ms在用户线长度为0km和5km时，转换时间Ts应为100ms±50msc4.6安全性要求
符合YD/T965的相关要求。
4.7话机对环境的适应性
YD/T 789-2006
a）话机经－10℃低温和40C高温试验后，在免提状态时的发送、接收响度评定值允许偏离表1指标3dB，并应符合4.4的要求。
b）话机经－40℃低温和55℃高温储存，在正常大气压条件下恢复后，在免提状态时应符合4.2和4.4的要求。
c）话机经温度为40℃，对湿度为90%~95%的环境试验后，在免提状态时的发送、接收响度评定值允许偏离表1指标3dB，并应符合4.4的要求。d）话机经频率范围10Hz~55Hz位移幅值0.35mm扫频振动后，应无机械损伤和结构松动现象，并且在免提状态时应符合表1和4.4的要求。e）话机经峰值加速度100m/s?脉冲持续时间16ms碰撞后，应无机械损伤和结构松动现象，并且在免提状态时应符合表1和4.4的要求。4.8抗雷击性能
符合YD/T993的相关要求。
4.9电磁兼容性能
符合YD/T968的相关要求。
4.10寿命试验
免提功能键的使用寿命不应小于1×10°次。4.11可靠性要求
话机的平均无故障工作时间（MTBF）不应小于5000h5测试方法
5.1测试条件
5.1.1环境条件
除特殊规定外，所有测试均应在下列正常条件下进行。a）环境温度：15℃～35；
b）相对湿度：30%~75%；
）大气压力：86kPa～106kPa:
d）声场：白出声场；
YD/T 789-2006
e）环境噪声：≤35dB（A）
5.1.2测试桌
测试桌应用坚硬木质制成，桌面应平滑、牛固、水平放置。桌子面积为1m2（不小于0.96m2）、宽度不小于800mm、厚度不小于20mm
5.1.3使用仿真嘴和传声器的测试安排话机、仿真嘴或测量传声器应按图3规定放置，B点的位置应处于机壳中心线与机壳轮廊垂直投影线的交点上，机壳前沿应与A-B连线垂直，仿真嘴或测量传声器轴线应与图3的BC线重合。除了设备厂商注明要符合的安放条件外，会议电话机的测试也应符合此安排。双机型HFT的位置
单机型HFT的位置
测试桌前沿
一机壳中心线
图3测试安排
5.1.4使用头肩模拟器（HATS）的诞试安排机壳技影轮腺载
仿真嗮、量传声器
或唇环的位置
a）HATS结构和声学_上的技术要求应符合ITU-TP.5B的规定。b）使用 HATS测试应符合 ITU-T P.581的规定。400mm
C）应能把HATS精确并可重复地定位在测试参考位置上，HATS应水平定位并保证其与水平面的夹角在±2°之内。HATS唇环的中心应处于图3中的C点，唇平面与测试桌前沿平行；HATS的唇环外平面应朝向图3中的B点，耳唇环参考轴是水平的，轴上一点与桌面的垂直线应能交于B点。d）测量连接示意图如图4所示。综合
测试仪
参考传声器
图4使用 HATS 和综合测试仪测量连接示意HATS
5.1.5测试设备和仪表
YD/T 789-2006
馈电桥、仿真用户线网络、平衡测试网络、仿真嘴、测试仪表应符合GB/T15279的相关规定。5.1.6测试信号
测试信号可使用正弦信号或合成源信号（CSS），建议使用合成源信号。测试信号声压和电平采用标准声级和电平，即发送时在HFRP处为-28.7dBPa，接收时为-30dBm0。5.2响度评定值的测试
5.2.1发送响度评定值的测试
5.2.1.1嘴参考点声压Pm的测量
测量按图5进行，将标准0.5英寸（1.27cm）声压型传声器以90°人射方向安放在仿点嘴唇环前25mm处(MRP）。
a）测量信号为正弦信号
当采用正弦波扫频测量时，先在1kHz频率点将嘴参考点的声压调到-4.7dBPa，按1/3倍频程带宽测量各中心频率点的声压Pm，使其在200Hz~4000Hz频率范围内波动不大于1dB（以1kHz为参考）。4.7dB【相对于 1Pa）
均衡过的声源
标雅0.5英寸（1.27cm）声压整传器图5 端参考点声压 Pm的测量
b）测量信号为合成源信号
当采用合成源信号测量时，将测试信号在200Hz~4000Hz频率范图内的平均声压调到-4.7dBPa。5.2.1.2免提参考点声压的测量
按照图5所示测量，将标准0.5英寸（1.27cm）声压型传声器以90°人射方向安放在仿真嘴唇环前500mum处（HFRP或HATS HFRP）。
）测量信号为正弦信号
当采用正弦波扫频测量时，先在1kHz频率点将嘴参考点的声压调到-28.7dBPa。按1/3倍频程带竞测量各中心频率点的声压Pm，使其在200Hz4000Hz频率范围内波动不大于IdB（以1kHz为参考）。b）测量信号为合成源信号
当采用合成源信号测量时，将测试信号在200Hz~4000Hz频率范围内的平均声压调到－28.7dBPa。52.1.3话机发送输出电压V的测量a）测量信号为正弦信号
在图5中移去传声器，话机按图3规定放置，保持仿真嘴的驱动声源不变，将话机系统输出端跨接6002电阻。按图6所示，用电平表或频谱分析仪测量V心7
YD/T 789-2006
信号源输出为250ms通、150ms断，在200Hz4000Hz频率范固内，按中心频率间隔1/3倍频程扫频方式测试。
b）测基信号为合成源借号
已均衡声源
被测话机系统的发送部分
R=600±60
图6话机发送输出电压V的测量
在图5中移去传声器，话机按图3规定放置，保持仿真嘴的驱动声源不变，将话机系统输出端跨接6002电阻，在200Hz~4000Hz频率范围内，按1/3倍频程带宽测量各中心频率点的输出电压Yrg5.2.1.4发送响度评定值的计算
a）按式（1）计算发送灵敏度懒率特性Sm。Smj=201g（Vi/P）dB（相对于1V/Pa）式中： Sm
一用客观测量方法测得的发送灵敏度。b）按式（2）计算发送响度评定值（SLR）。SLR=-
最sg-w,
式中：Ws计算SLR的加权系数，不同频率的Ws见表2：拆
斜率参数，m-0.175。
表 2 响度评定值加权系数
巅带序号
中心频率
发送加权系数
接收加权系数
5.2.2接收响度评定值的测试
5.2.2.1信号源输出电压的校准
a）测量信号为正弦信号
YD/T789-2006
信号源内阻为600Q，输出正弦波电下用600Q终端测量，其输出电平应为-18cBV，在200Hz～4000Hz颖率范围内的波动不应大于+0.1dB（相对于1kHz），输出正兹信号的谐波失真不应大于0.5%。b）测量信号为合成源信号
信号源内阻为60052，输出合成源信号电平用60X02终端测量，在200Hz～4000Hz频率范围内输出电平的平均值应为-18dBV，且输出电乎波动不应大于±U.1dB。5.2.2.2话机扬声器输出声压 P。的测量a）测量信号为正弦信号
话机按图3规定效置，接收音量调节至适当位置，测量按图7进行。此时信号源开路电平E,为－12dBV，其输出为250ms通、150rns断，频率1000Hz的信号。在200Hz一4000Hz频率范围内，按1/3倍频程带宽测量各中心频率点的声压P.
被趣话机系统的接收部分
图7话机扬声器输出声压P的测量b）测量信号为合成源信号
话机按图3规定放置，接收音量调节至适当位置，信号源在200Hz～4000Hz频率范围内的平均开路中平E,为-12dBV。在200Hz~4000Hz频率范围内，按V3倍频程带宽测量各中心频率点的声压P。5.2.2.3接收响度评定值的计算
a）按式（3）计算接收灵敏度/频率特性SeoSle=201g（P/0.5E,）dB（相对于1Pa/V）式中：S用客观测量方法测得的接收灵度。(3)
b）考虑到受话者人头的衍射效成及单耳收听和双耳收听时的差别，应减去修正值尺，其值取14dB，当使用HATS测量时修正值R。应为&dB，所以实际人耳测得的接收灵敏度S为：Sie=Sja- R。
式中；Se——用实际人耳测得的接收灵敏度：R。受话者人头的衍射效应及单耳收听和双耳收听的差别修正值。1g#100s-
c）按式（5）计算接收响度评定值（RLR）。式中：WR广—…计算RLR的加权系数，不同频率的Wa见表2；m
一斜率参数，M=0.175。
