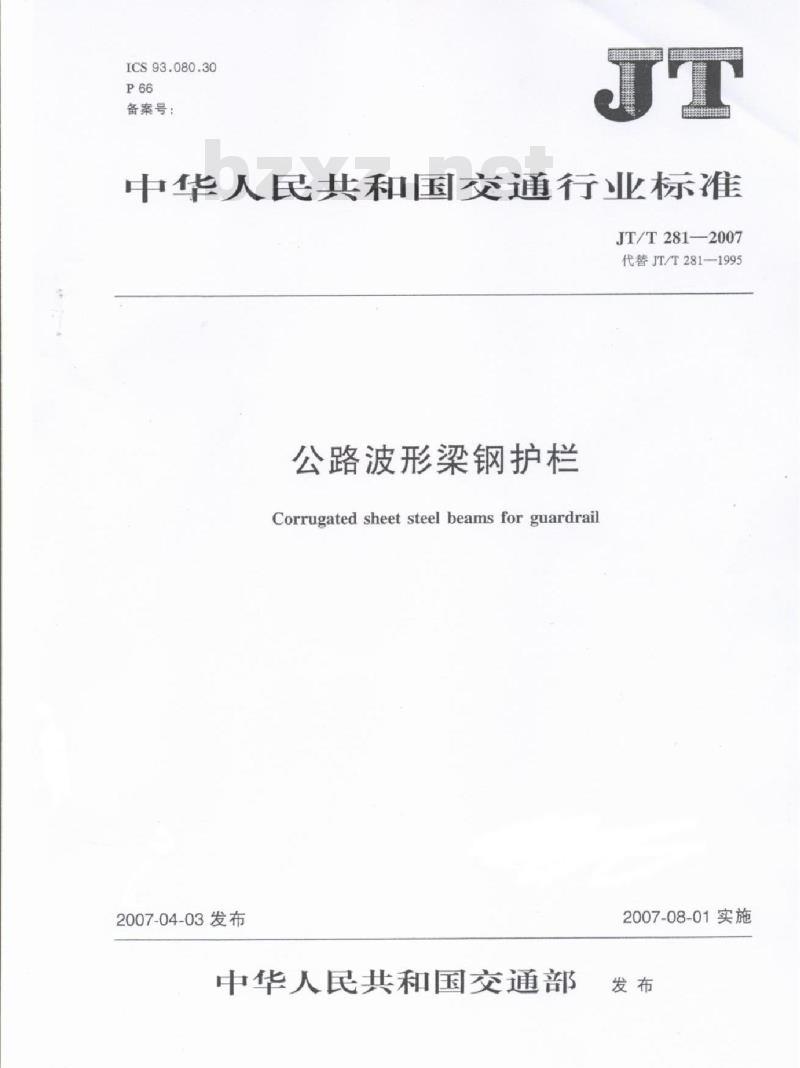

【交通行业标准(JT)】 公路波形梁钢护栏

ICS93.080.30
备案号：
中华人民共和国交通行业标准
JT/T281—2007
代替JT/T281-1995
公路波形梁钢护栏
Corrugated sheet steel beams for guardrail2007-04-03发布
中华人民共和国交通部
2007-08-01实施

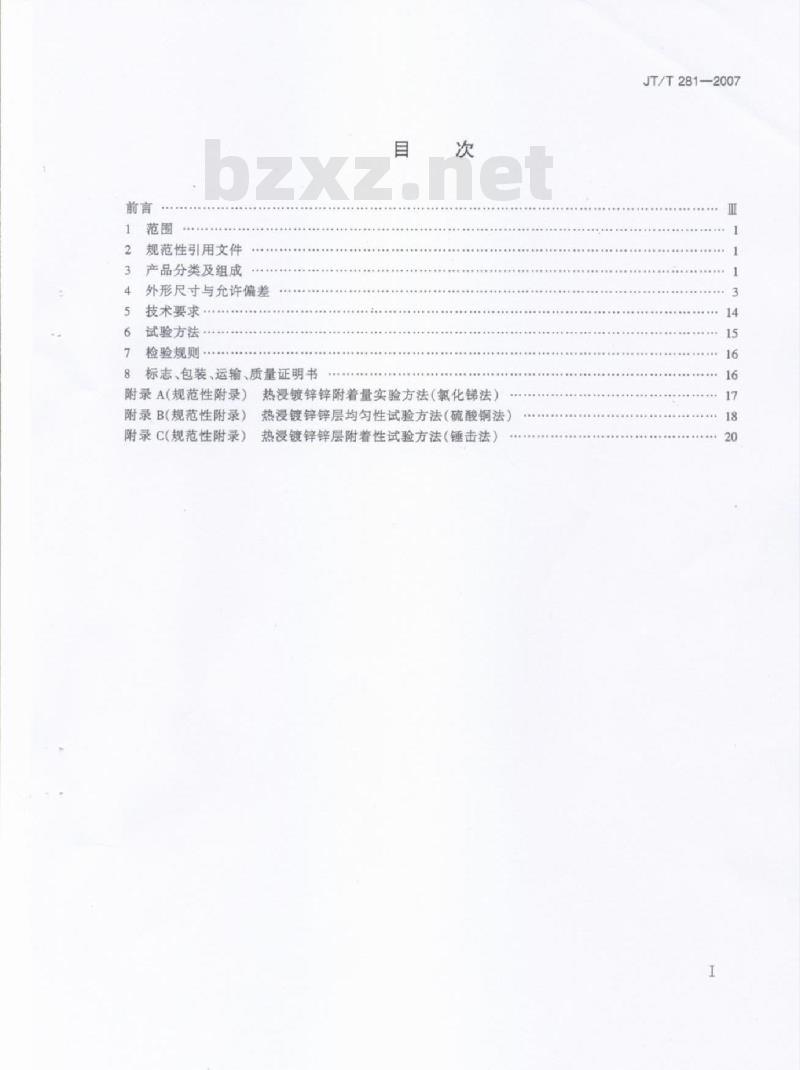

规范性引用文件
产品分类及组成
外形尺寸与允许偏差
技术要求
试验方法
检验规则
标志、包装、运输、质量证明书8
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
热浸镀锌锌附着量实验方法（氯化锦法）热浸镀锌锌层均勾性试验方法（硫酸铜法）热浸镀锌锌层附着性试验方法（锤击法）JT/T281-2007
JT/T281-—2007

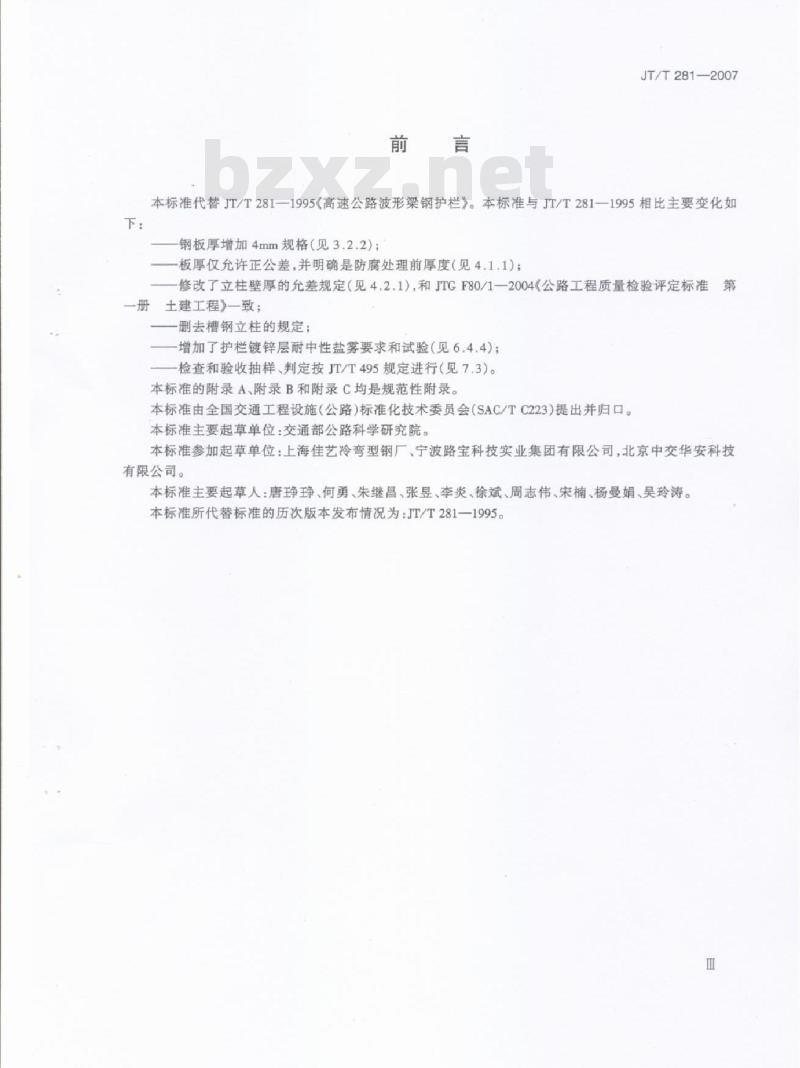

本标准代替JT/T281—1995《高速公路波形梁钢护栏》。本标准与JT/T281—1995相比主要变化如钢板厚增加4mm规格（见3.2.2）；板厚仅允许正公差，并明确是防腐处理前厚度（见4.1.1）；修改了立柱壁厚的允差规定（见4.2.1），和JTGF80/1一2004《公路工程质量检验评定标准第一册土建工程》一致；
删去槽钢立柱的规定；
增加了护栏镀锌层耐中性盐雾要求和试验（见6.4.4）：检查和验收抽样，判定按JT/T495规定进行（见7.3）。本标准的附录A、附录B和附录C均是规范性附录。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准主要起草单位：交通部公路科学研究院。本标准参加起草单位：上海佳艺冷弯型钢厂宁波路宝科技实业集团有限公司，北京中交华安科技有限公司。
本标准主要起草人：唐静、何勇、朱继昌、张昱、李炎、徐斌、周志伟、宋楠、杨曼娟、吴玲涛。本标准所代替标准的历次版本发布情况为：JT/T281—1995。Ⅲ

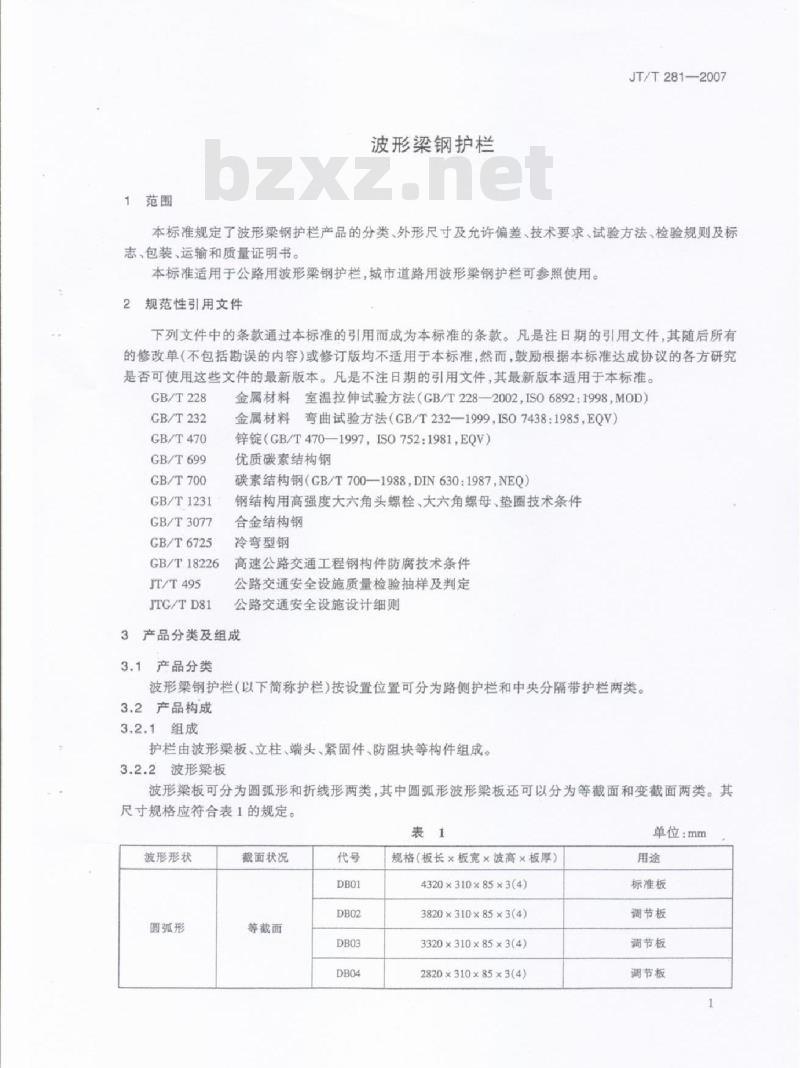

1范围
波形梁钢护栏
JT/T281-—2007
本标准规定了波形梁钢护栏产品的分类、外形尺寸及允许偏差、技术要求、试验方法、检验规则及标志、包装、运输和质量证明书。本标准适用于公路用波形梁钢护栏，城市道路用波形梁钢护栏可参照使用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228
GB/T232
GB/T470
GB/T699
GB/T700
GB/T1231
GB/T3077
GB/T6725
GB/T18226
JT/T495
JTG/TD81
金属材料室温拉伸试验方法（CB/T228—2002，ISO6892：1998，MOD）金属材料弯曲试验方法（GB/T232—1999,ISO7438：1985，EQV）锌锭（GB/T470—1997，ISO752：1981,EQV）优质碳素结构钢
碳素结构钢（GB/T700—1988,DIN630:1987NEQ）钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件合金结构钢
冷弯型钢此内容来自标准下载网
高速公路交通工程钢构件防腐技术条件公路交通安全设施质量检验抽样及判定公路交通安全设施设计细则
3产品分类及组成
3.1产品分类
波形梁钢护栏（以下简称护栏）按设置位置可分为路侧护栏和中央分隔带护栏两类。3.2产品构成
3.2.1组成
护栏由波形梁板、立柱、端头、紧固件、防阻块等构件组成。3.2.2波形梁板
波形梁板可分为圆弧形和折线形两类，其中圆弧形波形梁板还可以分为等截面和变截面两类。其尺寸规格应符合表1的规定。
波形形状
圆弧形
截面状况
等截面
规格（板长×板宽×波高×板厚）4320×310×85×3（4）
3820×310x85×3（4)
3320×310×85×3（4)
2820×310x85x3(4)
单位：mm
标准板
调节板
调节板
调节板
JT/T281-2007
波形形状
圆弧形
折线形
截面状况
变截面
等截面

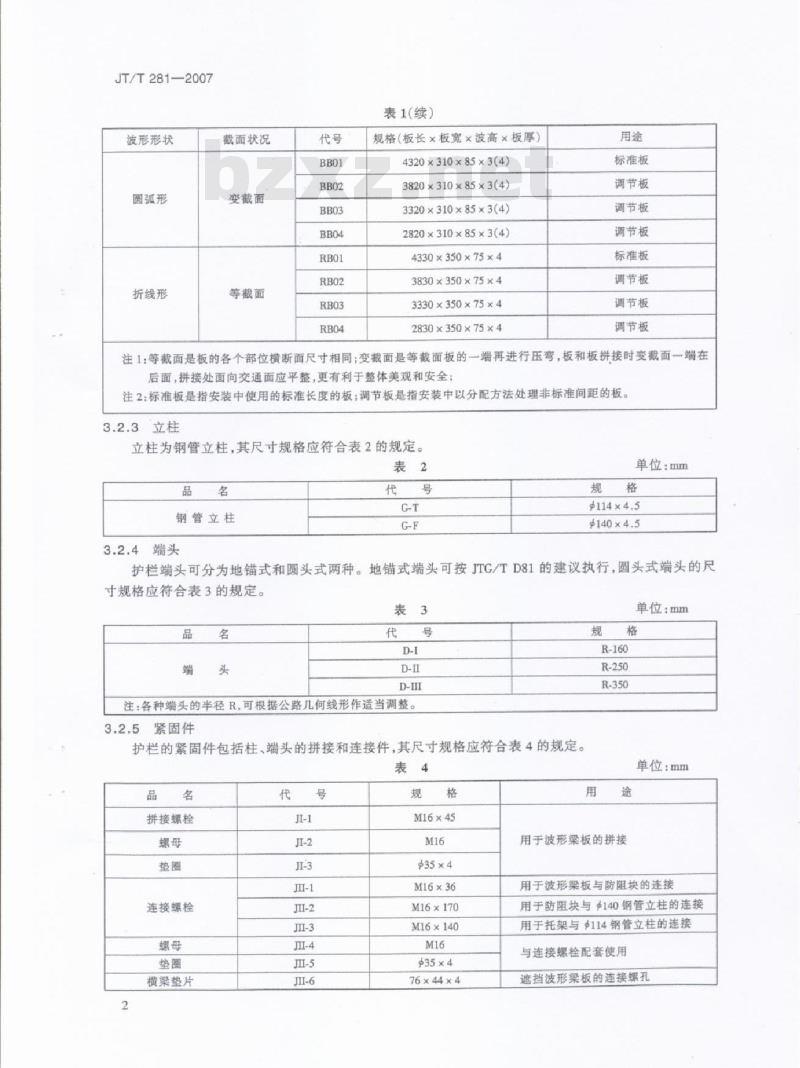

表1续）
规格（板长×板宽×波高×板厚）4320×310×85×3（4)
3820×310×85×3（4)
3320×310×85×3（4)
2820×310×85×3（4)
4330×350×75×4
3830×350×75×4
3330×350×75×4
2830x350×75x4
标准板
调节板
调节板
调节板
标准板
调节板
调节板
调节板
注1：等截面是板的各个部位横断面尺寸相同：变截面是等截面板的一端再进行压弯，板和板拼接时变截面一端在后面，拼接处面向交通面应平整，更有利于整体美观和安全：注2：标准板是指安装中使用的标准长度的板；调节板是指安装中以分配方法处理非标准间距的板。3.2.3立柱
立柱为钢管立柱，其尺寸规格应符合表2的规定。表2
钢管立柱
单位：mm
$114×4.5
$140×4.5
3.2.4端头
护栏端头可分为地锚式和圆头式两种。地锚式端头可按JTG/TD81的建议执行，圆头式端头的尺寸规格应符合表3的规定。
D-ⅢI
注：各种端头的半径R，可根据公路几何线形作适当调整。紧固件
护栏的紧固件包括柱、端头的拼接和连接件，其尺寸规格应符合表4的规定。表4
拼接螺栓
连接螺栓
横梁垫片
M16x45
$35×4
M16x36
M16x170
M16x140
76x44×4
单位：mm
单位：mm
用于波形梁板的拼接
用于波形梁板与防阻块的连接
用于防阻块与140钢管立柱的连接用于托架与114钢管立柱的连接
与连接螺栓配套使用
遮挡波形梁板的连接螺孔
3.2.6防阻块
护栏防阻块应符合表5的规定。
防阻块
注：与114钢管立柱配套使用。
3.2.7托架
托架的尺寸规格应符合表6的规定。品名
注：与￥114钢管立柱配套使用。外形尺寸与允许偏差
JT/T281—2007
单位：mm
178×200×3
单位：mm
300×70×4.5R=57
4.1波形梁板
4.1.1波形梁板的外形见图1~图5，其横截面公称尺寸及允许偏差应符合表7的规定，其中板厚是防腐处理前的厚度。
(mm）
3+.18,4+8-22
4+9-22
3*g.18,4+8-22
3918,4+8-22
4+9-22
4+8-22
(mm）
(mm）
(mm）
(mm）
JT/T281—2007
会让群军
JT/T281—2007
JT/T281—2007
国重AI-A
围通慢班三
JT/T281-2007
波形梁板尺寸，螺孔孔距及其允许偏差应符合表8的规定。表8
圆弧形
波形粱板
3820±4
3320±4
3830±4
折线形
波形梁板
2830±2
4000±1
3500±3:
JT/T281-2007
单位：mm
波形梁板上螺栓孔分为连接螺孔和拼接螺孔两种。其尺寸规格见表9和图6。表9
连接螺孔
拼接螺孔
图6螺孔尺寸
a)连接螺孔；b)拼接螺孔
4.1.4波形梁板形位公差应符合以下规定：公称尺寸及充许偏差
单位：mm
波形梁板的弯曲度每米不得大于1.5mm，总弯曲度不得大于波形梁板定尺长度的0.15%；b)
波形梁板端面切口应垂直，其垂直度公差不得超过30。4.1.5波形梁板不得有明显的扭转，不得焊接加长，端部毛刺应清除。4.2立柱
4.2.1立柱宜采用钢管，其断面形状，尺寸见图7，立柱断面公称尺寸及允许偏差应符合表10的规定，焊接钢管立柱的壁厚防腐处理前为4.5mm。表10
114±1:14
140-14
注：括号内数值为有防阻块时的尺寸。18*
公称尺寸及充许偏差
(150）1003
单位：mm
JT/T281-—2007
4.2.2立柱定尺长度应符合JTG/TD81一2006中的有关规定或按设计图确定。螺孔位置及充许偏差应符合图8和表10的规定。4.2.3钢管立柱其形位公差应符合以下规定：a）立柱弯曲度每米不得大于1.5mm，总弯曲度不得大于立柱定尺长度的0.15%；
b）立柱端面切口应垂直，其垂直度公差不得超过1°。4.2.4立柱不得有明显的扭转，不得焊接加长，端部毛刺应清除。4.3端头
4.3.1圆头式端头的外形见图9和图10，其公称尺寸及允许偏差应符合表11的规定。
4-18×24孔
圆弧形柱帽
路缘石顶部
或路面高程
4-18×24孔
图8立柱（单位：mm）
图9端头(D-I)
公称尺寸及充许偏差
图7立柱断面形状
单位：mm
3（4）
