【其他行业标准】 世博会园区综合管沟建设标准

上海市工程建设规范
世博会园区综合管沟
建设标准
Buildingstandardformunicipaltunnel inExpoarea
DG/TJ08—2017-2007
主编单位：上海市政工程设计研究总院同济大学
批准部门：上海市建设和交通委员会施行日期：2007年6月1日

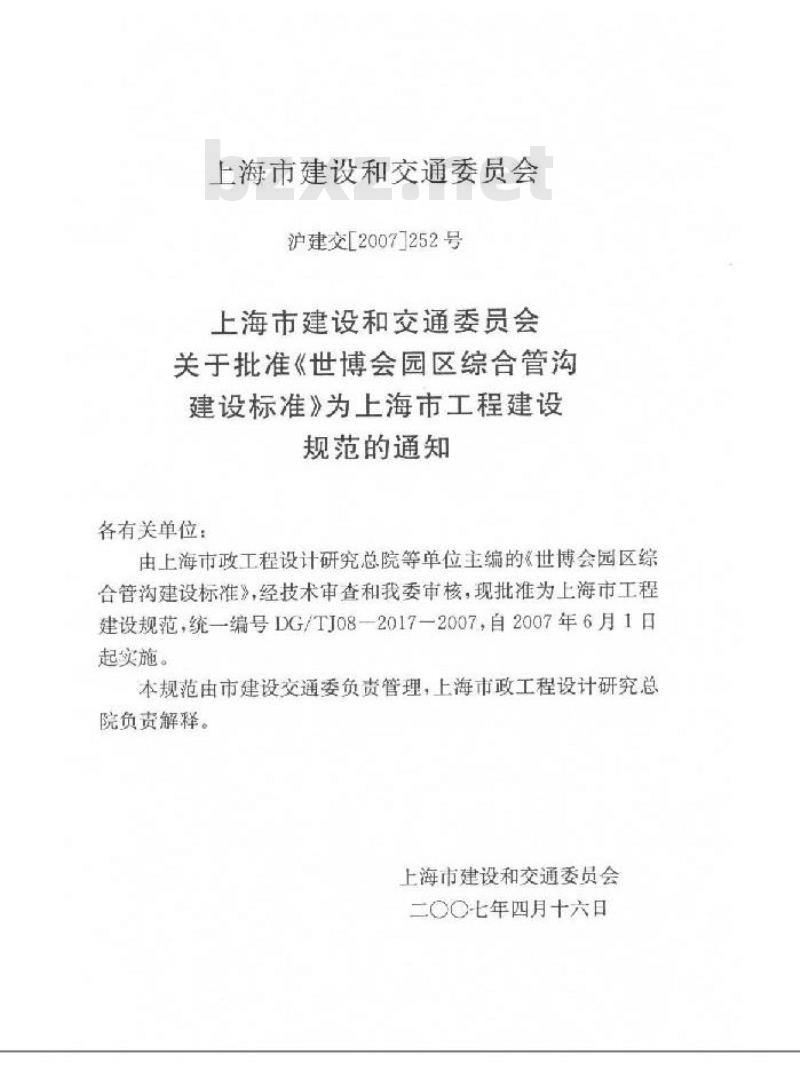

上海市建设和交通委员会
沪建交[20077252号
上海市建设和交通委员会
关于批准《世博会园区综合管沟建设标准》为上海市工程建设
规范的通知
各有关单位：
由上海市政工程设计研究总院等单位主编的《世博会园区综合管沟建设标准》，经技术审查和我委审核，现批准为上海市工程建设规范，统一编号DG/TJ08一2017一2007，自2007年6月1日起实施。
本规范由市建设交通委负责管理，上海市政工程设计研究总院负责解释。
上海市建设和交通委员会
二〇〇七年四月十六日

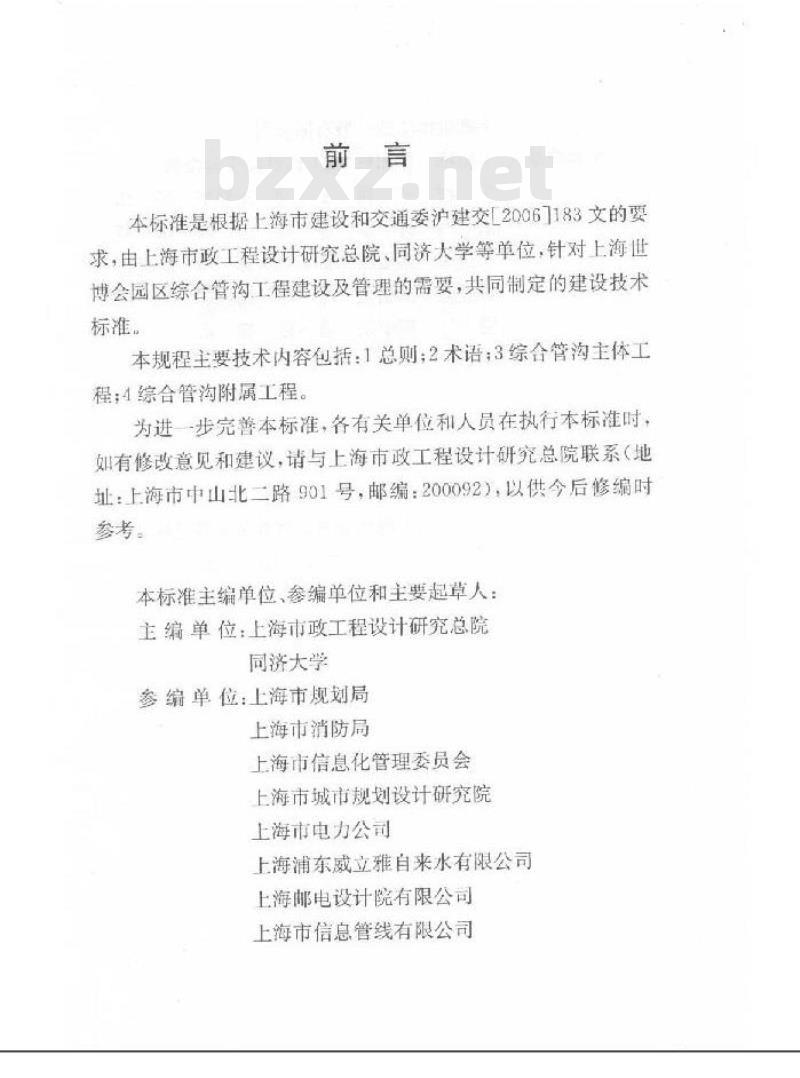

本标准是根据上海市建设和交通委沪建交20067183文的要求，由上海市政工程设计研究总院、同济大学等单位，针对上海世博会园区综合管沟工程建设及管理的需要，共同制定的建设技术标准。
本规程主要技术内容包括：1总则；2术语：3综合管沟主体工程；4综合管沟附属工程。
为进一步完善本标准，各有关单位和人员在执行本标准时：如有修改意见和建议，请与上海市政工程设计研究总院联系（地址：上海市中山北二路901号，邮编：200092），以供今后修编时参考。
本标准主编单位，参编单位和主要起草人：主编单位：上海市政工程设计研究总院同济大学
参编单位：上海市规划局
上海市消防局
上海市信息化管理委员会
上海市城市规划设计研究院
上海市电力公司
上海浦东威立雅自来水有限公司上海邮电设计院有限公司
上海市信息管线有限公司
上海世博士地控股有限公司
主要起草人：王恒栋
薛伟辰（以下按姓氏笔画排列）王梅
朱雪明
李静毅
唐士芳
王恩丞汤伟
峰孙朱尊
刘澄波张辰肖玲陆继德
张鹏飞
周红英胡翔
郭中朝Www.bzxZ.net
徐国强韩新
上海市建筑建材业市场管理总站二〇O七年三月

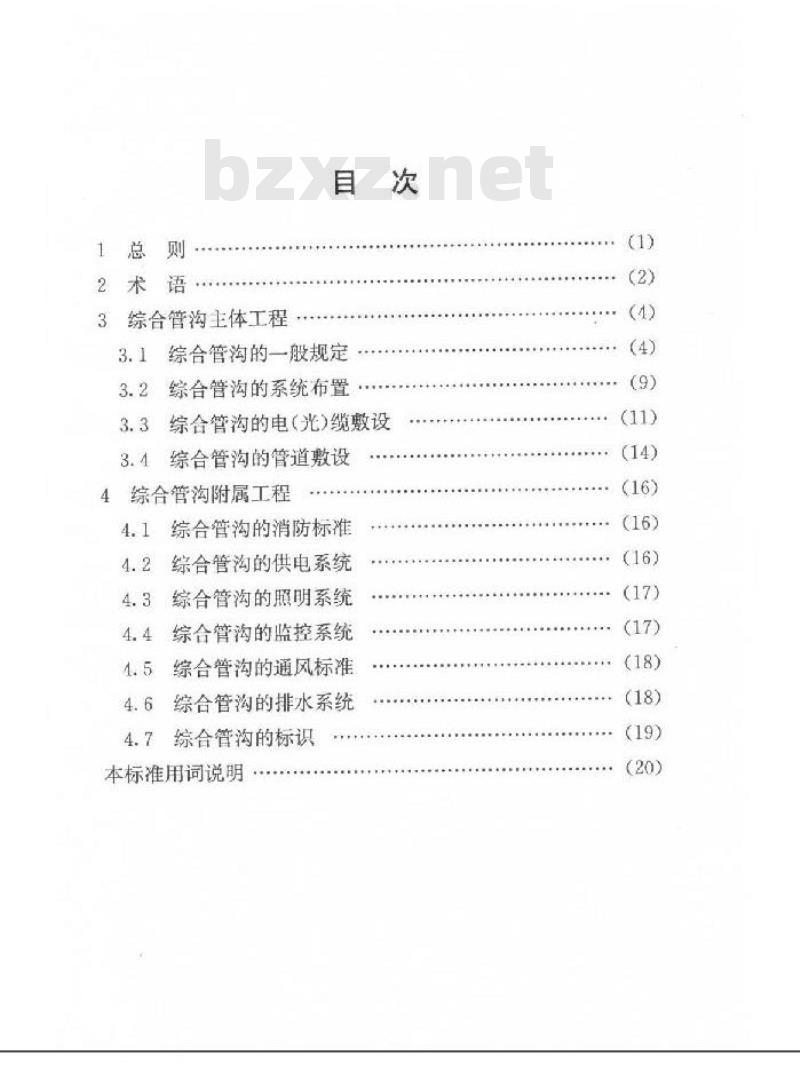

1总则
2术语
3综合管沟主体工程
综合管沟的一般规定
综合管沟的系统布置
综合管沟的电（光）缆敷设
综合管沟的管道敷设
4综合管沟附属工程
综合管沟的消防标准
综合管沟的供电系统
综合管沟的照明系统
综合管沟的监控系统
综合管沟的通风标准
综合管沟的排水系统
综合管沟的标识
本标准用词说明
1总则
1.0.1为保证上海世博会国区综合管约工程达到技术先进、经济合理、安全适用、确保质量特制定本标准。1.0.2本标准适用于上海世博会园区综合管沟工程1.0.3上海世博会园区综合管沟容纳的管线应为规划确定的电力电缆、通信电（光)缆、供水管道。1.0.4上海世博会园区综合管沟工程除应符合本标准外，尚应符合现行国家和本市有关法规租标准的规定。2术语
2.0.1综合管沟nunicipaltunnel在城市地下建造的市政公用隧道空间，将电力、通信、供水等市政公用管线，根据规划的要求集中敷设在一个构筑物内，实施统一规划、设计、施工和管理。2.0.2现浇综合管沟cast-in-placemunicipaltunnel采用在施工现场支模并整体浇筑混凝土的方法施工的综合管沟。
2.0.3预制综合管沟precastmunicipaltumnel采用预制拼装工艺施工的综合管沟。包括仅带纵向拼缝接头的预制拼装综合管沟和带纵、横向拼缝接头的预制拼装综合管沟。
2.0.4排管cableduct
按规划电缆根数开挖壕沟一次建成多孔管道的地下构筑物。2.0.5投料口manhole
用于将各种管线和设备吊人综合管沟内而在综合管沟上开设的洞口。
2.0.6通风口airvent
为满足综合管沟内部空气质量及消防救援等要求面开设的洞口。
2.0.7管线引出段junctionforpipeorcable综合管沟内部管线和外部直埋管线相衔接的部位。2.0.8集水坑sumppit
用来收集综合管沟内部渗漏水或供水管道排空水、消防积水2
的构筑物。
2.0.9安全标识safetymark
为便于综合管沟内部管线分类管理、安全引导、警告警示而设置的铭牌或颜色标识。
2.0.10普通电缆支架cantileverbracket又名悬臂支架，具有悬臂形式用以支承电缆的刚性材料支架。
2.0.11-中（光）缆桥架cabletray又名电（光）缆托架，由托盘或梯架的直线段，弯通、组件以及托臂（悬臂支架）、吊架等构成具有密集支承电（光）缆的刚性结构系统之全称。
2.0.12防火间距fireseparationdistance防止者火建筑的辐射热在一定时间内引燃相邻建筑，且便于消防扑救的间隔距离。
2.0.13防火分区firecornpartment在综合管沟内部采用防火墙、防火包等防火设施分隔而成能在一定时间内防止火灾向其余部分蔓延的局部空间。2.0.14阻火包fireprotectionpillows用于阻火封堵又易作业的膨胀式柔性枕袋状耐火物。3
3综合管沟主体工程
3.1综合管沟的一般规定
3.1.1综合管沟工程的结构设计使用年限应不低于50年3.1.2综合管沟工程中的材料应符合现行国家和本市有关标准的规定，应根据结构类型、受力条件、使用要求和所处环境等选用，并考虑耐久性、可靠性和经济性。主要材料应采用钢筋混凝土，地下工程部分应采用自防水混凝土，抗渗等级不应小于S63.1.3综合管沟的结构安全等级应为二级，结构中各类构件的安全等级宜与整个结构的安全等级相同，3.1.4综合管沟结构构件的裂缝控制等级应为三级，结构构件的最大没缝宽度限值应为0.2mm，并不得贵通。3.1.5综合管沟地下工程的防水设计，应根据气候条件、水文地质状况、结构特点施工方法和使用条件等因素进行，满足结构的安全，耐久性和使用要求，防水等级标准应为二级3.1.6综合管沟工程抗震设防刻度应为7度，应按乙类建筑物进行抗震设计。
3.1.7综合管沟火灾危险性类别应为丙类。结构的耐火极限不应低于1.5h
3.1.8现浇整体式综合管沟和仅带纵向拼缝接头的预制拼装综合管沟的截面内力计算模型宜采用闭合框架模型（见图3.1.8）。作用于结构底板的基底反力分布应根据地基条件具体确定：1对于地层较为坚硬或经如固处理的地基，基底反力可视为直线分布：
2对于未经处理的柔软地基，基底反力应按弹性地基上的平面变形截条计算确定
图3.1.8闭合框架计算模型
3.1.9带纵、横向拼缝接头的预制拼装综合管沟的截面内力计算模型应考虑拼缝接头的影响，拼缝接头影响宜采用K一法（旋转弹簧一法）估算，（见图3.1.9）。假定旋转弹簧的弯知与转角成正比，构件的截面内力分配按下式计算：
拼缝接卖：
整浇段
拼避按头
旋转弹簧
M=-OM.N-N
M-(1+5M.N.-N
拼缝接头
影转男黄
(3.1.9-1)
（3.1.9-2)
(3.1.9—3)
拼经接头
款转系露
图3.1.9预制拼装综合管沟截面内力计算模型式中K-旋转弹簧常数，25000kNm/raaK≤50000kNm/rad；一拼缝接头弯矩影响系数。当采用横向通缝拼装时取=0，当采用横向错缝拼装时取0.3<0.6；5
M一按照旋转弹簧模型计算得到的带纵、横向拼缝接头的预制拼装综合管沟截面内各构件的弯矩。N一按照旋转弹簧模型计算得到的带纵，横向拼缝接头的预制拼装综合管沟截面内各构件的轴力。K、的取值受拼缝构造、拼装方式和拼装预应力大小等多方面因素影响，一般情况下应通过试验确定3.1.10带纵、横向拼缝接头的预制拼装综合管沟在正常使用阶段应对其截面内拼缝接头的外缘张开量进行验算：Me
式中说一为拼缝外缘张开量；
M一一按荷载效应的标准组合计算的预制拼装式综合管沟拼缝截面弯矩；
K—旋转弹簧常数：
h——拼缝截面高度：
拼缝外缘最大张开量限值，取2mm。3.1.11预制拼装综合管沟拼缝防水应采用弹性密封原理，以预制成型弹性密封垫为主要防水措施，并保证弹性密封垫的界面应力满足限值要求，弹性密封垫的界面应力不应低于1.5MPa。3.1.12拼缝弹性密封垫应沿环、纵面兜绕成框型。沟槽形式、截面尺寸应与弹性密封垫的形式和尺寸相匹配，（见图3.1.12）。6
图3.1.12拼缝接头防水构造
a一弹性密封垫材；b嵌缝槽
3.1.13应至少设置一道密封垫沟槽，密封垫及其沟槽的截面尺寸，应符合下列公式的规定：
A=1～1.5Ag
式中A—密封垫沟槽截面积；
A.一密封垫截面积
3.1.14宜选用弹性橡胶与遇水膨胀橡胶等制成的复合密封垫，其复合方式应能使两者牢固地结合成一体。1弹性橡胶密封垫应采用三元乙丙（EPDM）橡胶或氯丁（CR）橡胶为主要材质，宜采用中间开孔、下部开槽等特殊截面的构造形式，并应制成框型。
2弹性橡胶密封垫的主要物理性能应符合表3.1.14一1的规定。
3遇水膨胀橡胶密封垫，应采用优质、耐久的膨胀树脂为主要材料，其主要物理性能应符合表3.1.14一2的规定。7
