【其他行业标准】 预应力混凝土结构设计规程

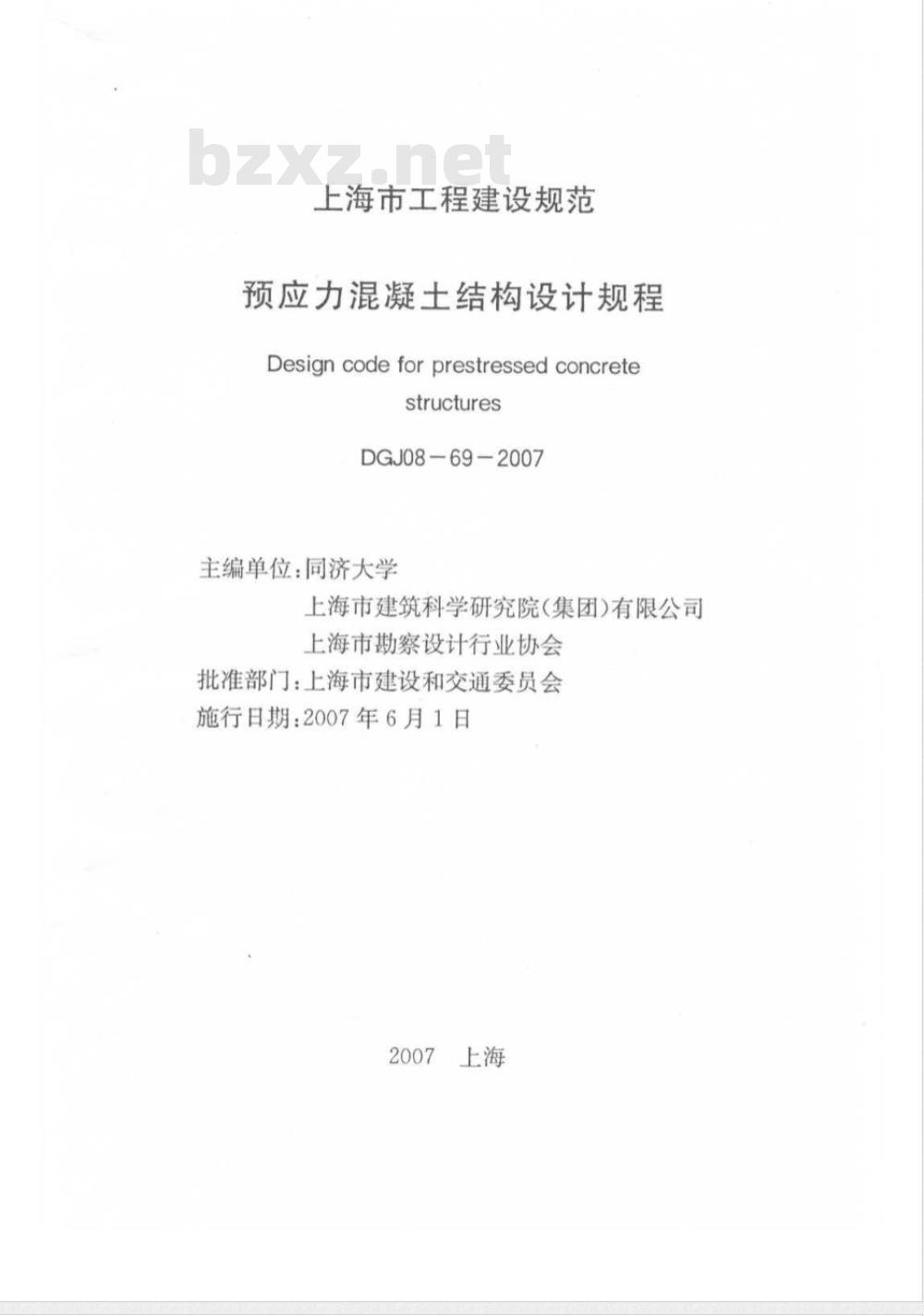

上海市工程建设规范
预应力混凝土结构设计规程
Designcodeforprestressedconcretestructures
DGJ08-69-2007
主编单位：同济大学
上海市建筑科学研究院（集团）有限公司上海市勘察设计行业协会
批准部门：上海市建设和交通委员会施行日期：2007年6月1日

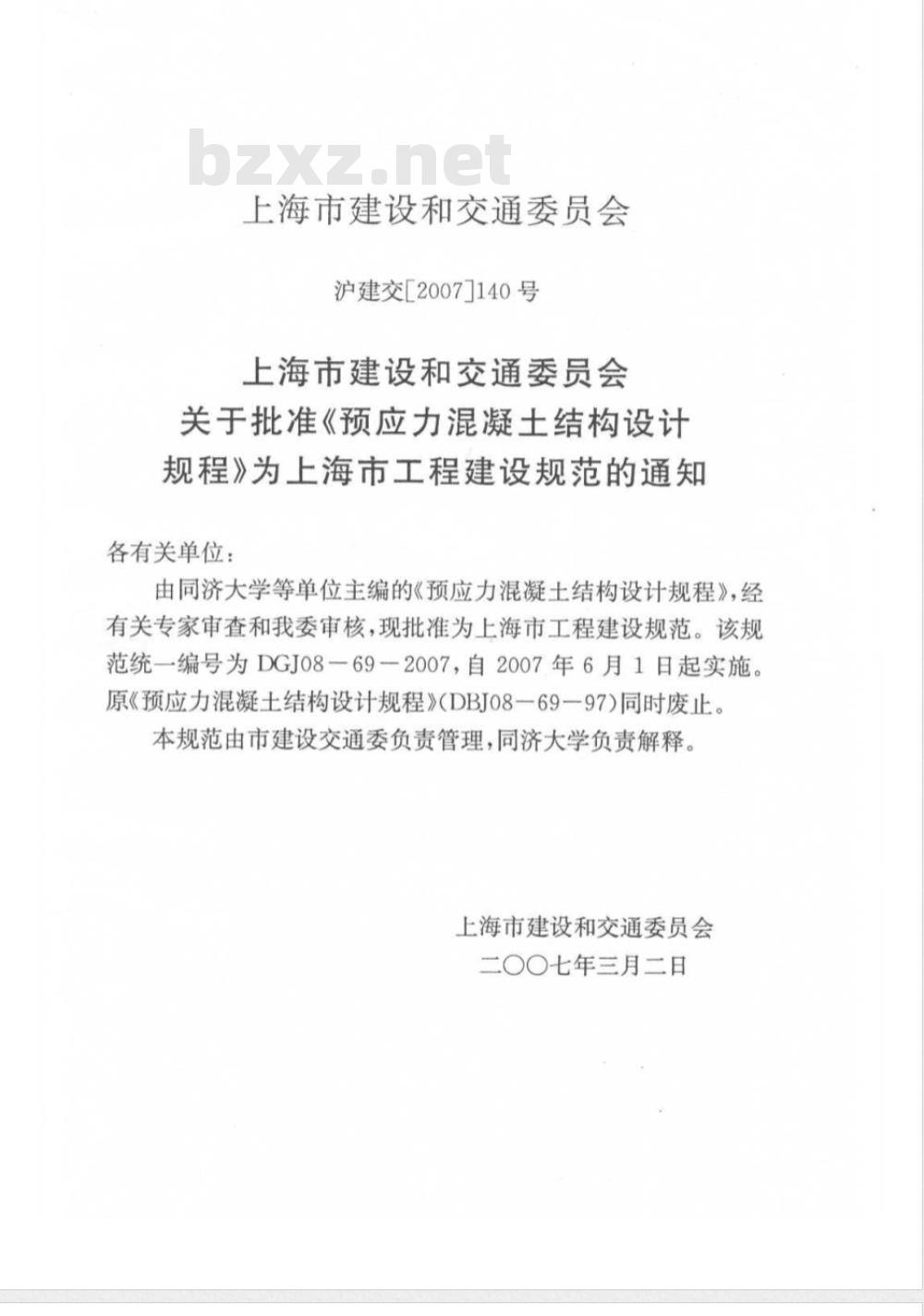

上海市建设和交通委员会
沪建交[2007]140号
上海市建设和交通委员会
关于批准《预应力混凝土结构设计规程》为上海市工程建设规范的通知各有关单位：
由同济大学等单位主编的《预应力混凝土结构设计规程》，经有关专家审查和我委审核，现批准为上海市工程建设规范。该规范统一编号为DGJ08一69一2007，自2007年6月1日起实施。原《预应力混凝土结构设计规程》(DBJ08一69一97)同时废止。本规范由市建设交通委负责管理，同济大学负责解释。上海市建设和交通委员会
二〇〇七年三月二日

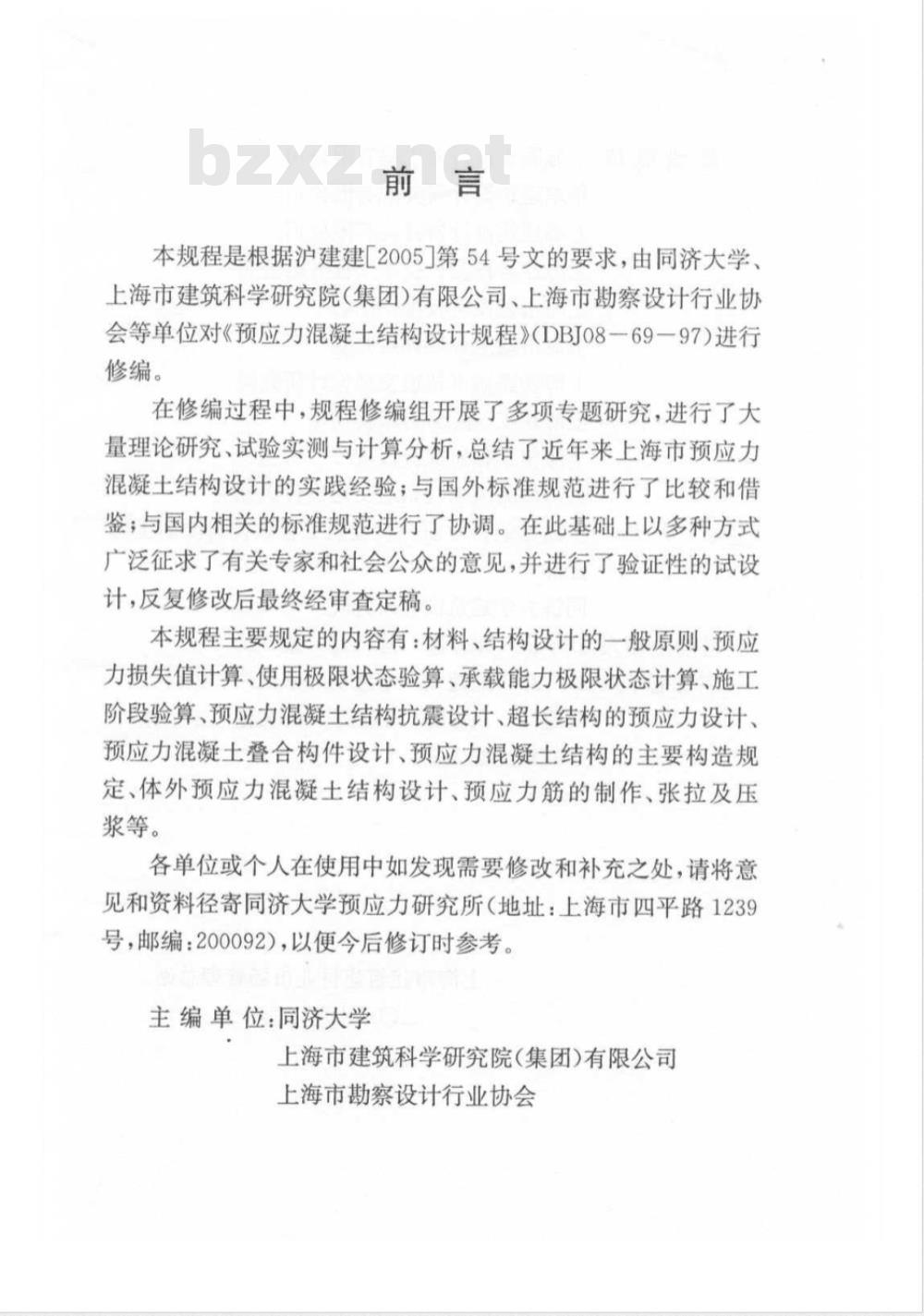

本规程是根据沪建建2005第54号文的要求，由同济大学、上海市建筑科学研究院（集团）有限公司、上海市勘察设计行业协会等单位对《预应力混凝土结构设计规程》（DBJO8一69一97）进行修编。
在修编过程中，规程修编组开展了多项专题研究，进行了大量理论研究、试验实测与计算分析，总结了近年来上海市预应力混凝土结构设计的实践经验；与国外标准规范进行了比较和借鉴；与国内相关的标准规范进行了协调。在此基础上以多种方式广泛征求了有关专家和社会公众的意见，并进行了验证性的试设计，反复修改后最终经审查定稿本规程主要规定的内容有：材料、结构设计的一般原则、预应力损失值计算、使用极限状态验算、承载能力极限状态计算、施工阶段验算、预应力混凝土结构抗震设计、超长结构的预应力设计、预应力混凝土叠合构件设计、预应力混凝土结构的主要构造规定、体外预应力混凝土结构设计、预应力筋的制作、张拉及压浆等。
各单位或个人在使用中如发现需要修改和补充之处，请将意见和资料径寄同济大学预应力研究所（地址：上海市四平路1239号，邮编：200092），以便今后修订时参考。主编单位：同济大学
上海市建筑科学研究院（集团）有限公司上海市勘察设计行业协会

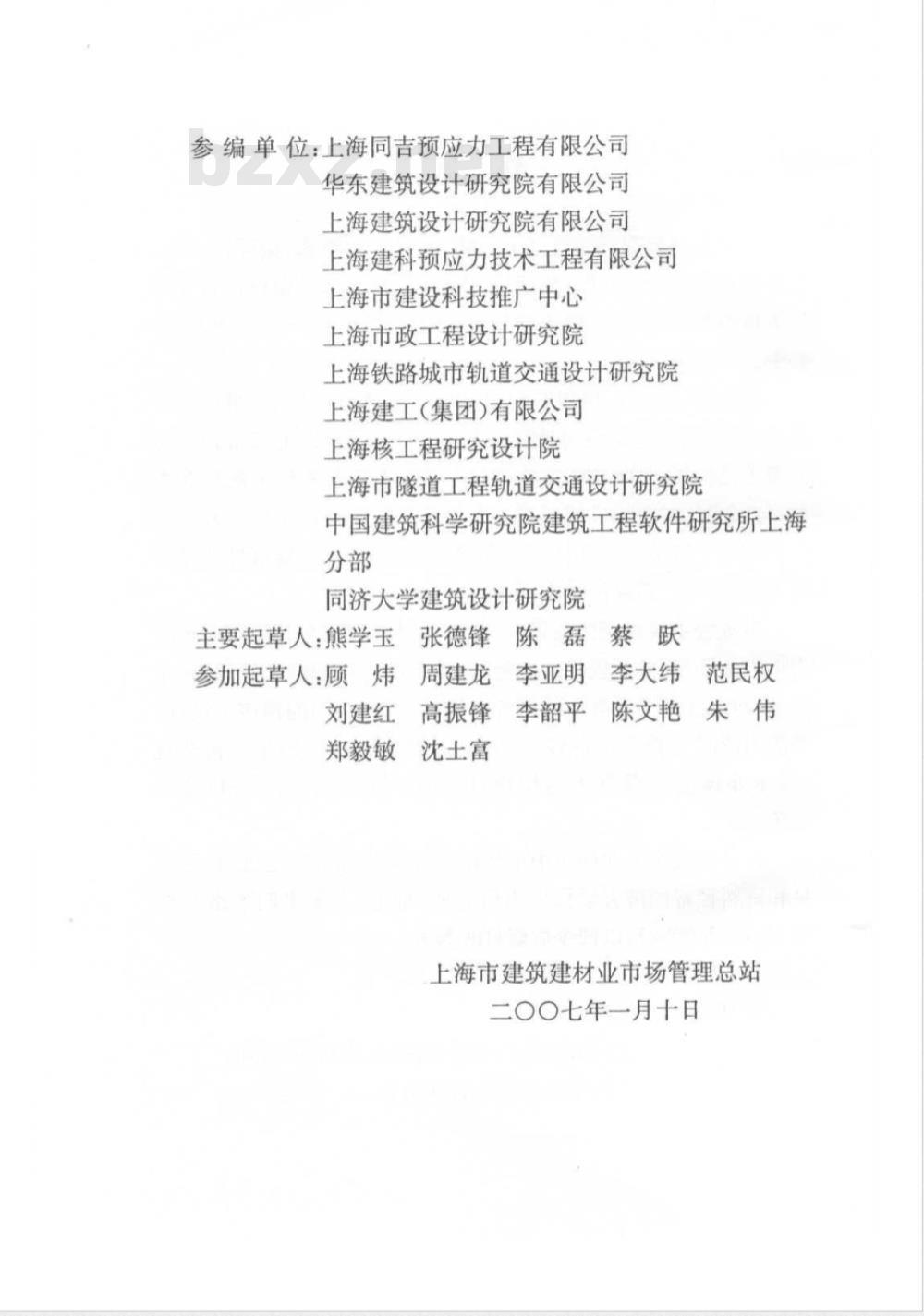

参编单位：上海同吉预应力工程有限公司华东建筑设计研究院有限公司
上海建筑设计研究院有限公司
上海建科预应力技术工程有限公司上海市建设科技推广中心
上海市政工程设计研究院
上海铁路城市轨道交通设计研究院上海建工（集团）有限公司
上海核工程研究设计院
上海市隧道工程轨道交通设计研究院中国建筑科学研究院建筑工程软件研究所上海分部
同济大学建筑设计研究院
主要起草人：熊学玉
参加起草人：顾炜
张德锋陈磊蔡跃
周建龙李亚明李大纬范民权
高振锋李韶平陈文艳朱伟
刘建红
郑毅敏
沈土富
上海市建筑建材业市场管理总站二〇〇七年一月十日

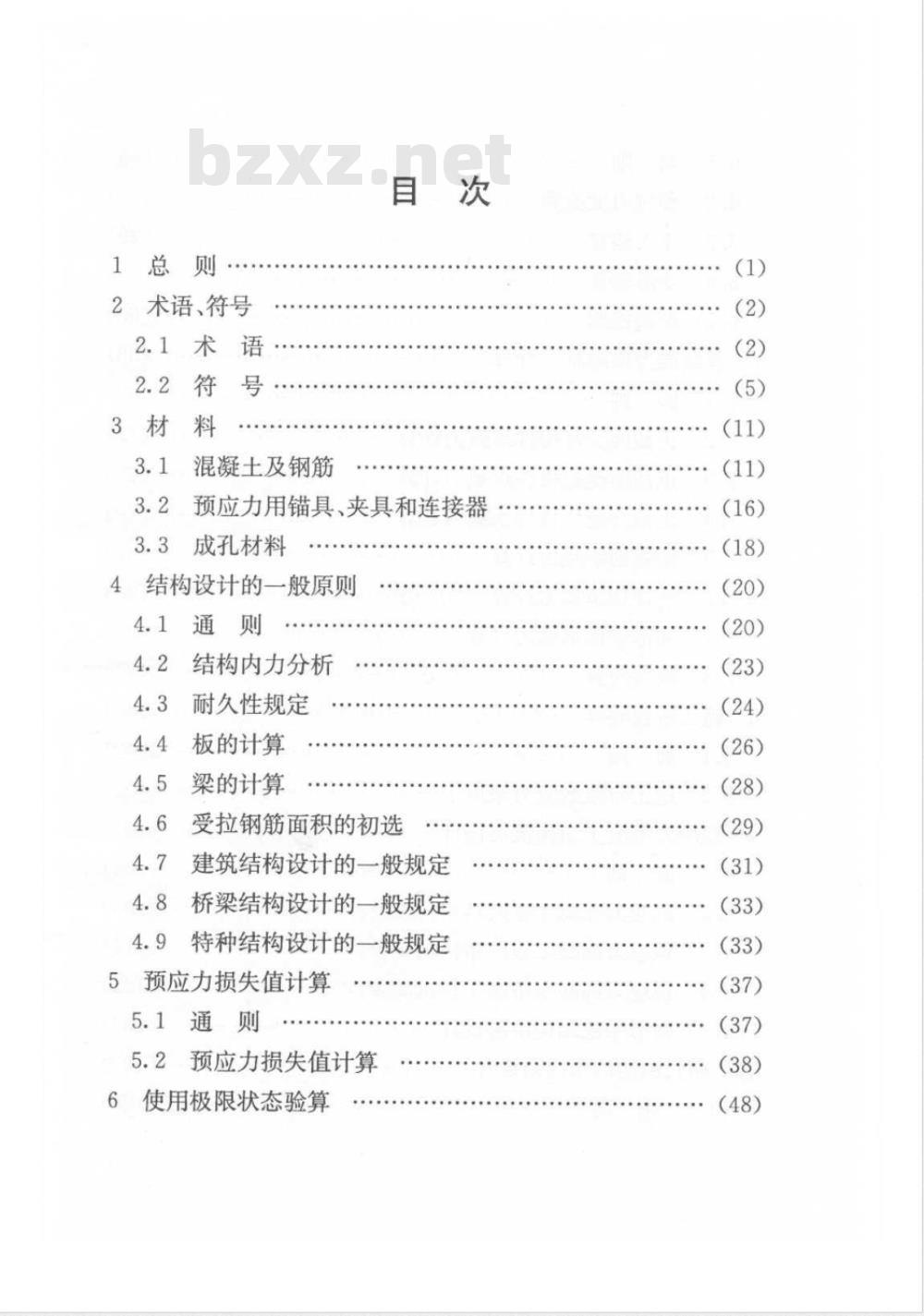

2术语、符号
混凝土及钢筋
预应力用锚具、夹具和连接器
成孔材料
结构设计的一般原则
结构内力分析
耐久性规定
板的计算
梁的计算
受拉钢筋面积的初选
建筑结构设计的一般规定
桥梁结构设计的一般规定
特种结构设计的一般规定
5预应力损失值计算
预应力损失值计算
使用极限状态验算
预应力度验算
应力验算
变形验算
裂缝控制
承载能力极限状态计算
正截面受弯构件承载力计算
正截面受拉构件承载力计算
正截面受压构件承载力计算
斜截面承载力计算
受冲切承载力计算
局部受压承载力计算
疲劳验算
8施工阶段验算
施工阶段的应力限值
预应力混凝土结构抗震设计
预应力混凝土框架结构抗震设计预应力混凝土板柱结构抗震设计预应力混凝土桥梁工程抗震设计圆形水池结构抗震设计
10超长结构的预应力设计
（72)
超长结构设计要点
超长结构线型布置方法
超长结构施工缝设置要求
超长结构构造措施及施工要求
11预应力混凝土叠合构件设计
预应力叠合构件承载力计算
预应力叠合构件使用极限状态验算预应力叠合构件构造要求
12预应力混凝土结构的主要构造规定12.1
先张法构件
后张法构件
无粘结构件
减少约束对预应力构件影响的措施预应力圆形水池结构的构造要求体外预应力混凝土结构设计
体外预应力混凝土结构承载力计算体外预应力混凝土结构使用极限状态验算体外预应力结构加固
体外预应力混凝土结构体系与构造要求14预应力筋的制作、张拉及压浆14.1
预应力筋的制作
（136)
14.3张拉
14.4灌浆
附录A
附录 B
附录C
附录D
城市道路及公路桥梁的作用效应组合及分项系数城市轨道交通及铁路桥梁的荷载效应组合预应力圆形水池的荷载效应组合预应力筋材料与设备选用表
本规程用词说明
条文说明
1总则
1.0.1为在上海地区更好地发展预应力混凝土结构，达到技术先进、经济合理、安全适用、确保质量，特制订本规程。1.0.2本规程适用于以普通混凝土制作的预应力混凝土工业与民用房屋结构、桥梁结构（包括城市道路桥、公路桥和城市轨道交通桥梁）、特种结构（主要指给水排水圆形水池）的设计，上海市地方铁路桥梁也可参照使用。本规程不适用于轻混凝土及其他特种预应力混凝土结构的设计。
1.0.3本规程是依据现行国家标准《建筑结构可靠度设计统一标准》（GB50068）和《铁路工程结构可靠度设计统一标准》（GB50216）规定的原则制订的。主要术语、符号符合现行国家标准《工程结构设计基本术语和通用符号》（GBJ132）的规定。1.0.4本规程所涉及的预应力混凝土构件按施加预应力的方法包含先张法与后张法。按使用极限状态下的应力状态包含全预应力混凝土和部分预应力混凝土。按使用极限状态验算时，在荷载效应标准组合作用下，截面受拉边缘不出现拉应力的构件为全预应力混凝土构件，出现拉应力的构件为部分预应力混凝土构件。1.0.5预应力混凝土结构应对强度极限状态、使用极限状态和制作、运输、安装等施工阶段进行验算，并应满足构造规定和工艺要求。
1.0.6预应力混凝土结构的设计，除应符合本规程外，尚应符合国家、行业和本市现行有关标准的规定。1
2术语、符号wwW.bzxz.Net
2.1术语
2.1.1混凝土结构concretestructure以混凝土为主制成的结构，包括素混凝土结构，钢筋混凝土结构和预应力混凝土结构等。
2.1.2钢筋混凝土结构reinforced concrete structure由配置受力的普通钢筋，钢筋网或钢筋骨架的混凝土结构。2.1.3预应力混凝土结构prestressedconcretestructure由配置受力的预应力钢筋通过张拉或其他方法建立预加应力的混凝土结构。
2.1.4先张法预应力混凝土结构pretensionedprestressedcon-crete structure
在台座上张拉预应力钢筋后浇筑混凝土，并通过粘结力传递而建立预加应力的混凝土结构。2.1.5后张法预应力混凝土结构post-tensionedprestressedconcretestructure
在混凝土达到规定强度后，通过张拉预应力筋并在结构上锚固而建立预加应力的混凝土结构。2.1.6无粘结预应力筋unbondedprestressingtendon表面涂防腐油脂并包护套后，与周围混凝土不粘结，靠锚具传递压力给构件或结构的一种预应力筋。2.1.7无粘结预应力混凝土结构unbondedprestressedconcretestructure
在一个方向或两个方向配置主要受力无粘结预应力筋的预应力混凝土结构
2.1.8体外预应力束externalprestressingtendon布置在结构构件截面之外的预应力筋。通过与结构构件相连的锚固端块和转向块将预应力传递到结构上。2.1.9体外预应力结构externallyprestressedstructure由布置在混凝土构件截面之外的后张预应力筋产生预加应力的结构。
2.1.10转向块deviator
在腹板、翼缘或腹板翼缘交接处设置的混凝土或钢支承块。与构件整体浇筑或采用可靠连接，以控制体外束的几何形状或改变体外束方向，将预加力传至结构。2.1.11普通钢筋ordinarysteelbar用于混凝土结构构件中的各种非预应力钢筋的总称。2.1.12预应力钢筋prestressingtendon用于混凝土结构构件中施加预应力的钢筋、钢丝、钢绞线和钢棒的总称。
2.1.13有粘结预应力筋bondedprestressingtendon张拉后直接与混凝土粘结或通过灌浆使之与混凝土粘结的一种预应力筋。
2.1.14环氧涂层钢绞线epoxy-coated strand热硬化性的环氧树脂、交联剂、颜料及其他物质组成的环氧涂层材料粉末，在工厂静电喷涂到清洁的、被加热的钢绞线上，在钢材表面熔合形成连续屏蔽涂层，具有较高防腐蚀性能。2.1.15锚具anchorage
后张法预应力构件或结构中，为保持预应力筋的拉力并将压3
