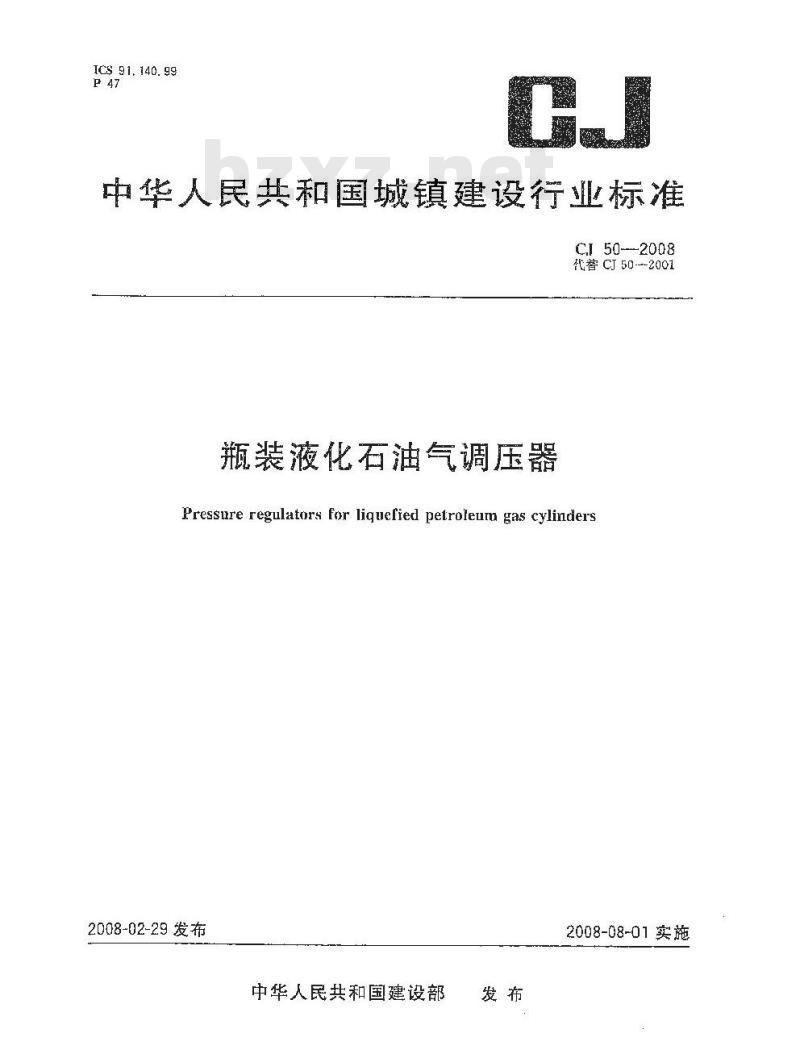

中华人民共和国城镇建设行业标准CL 50--2008
代 CI 50---2001
瓶装液化石油气调压器
Pressure regulators for liquefied petroleum gas cylinders2008-02-29发布
中华人民共和国建设部
2008-08-01实施

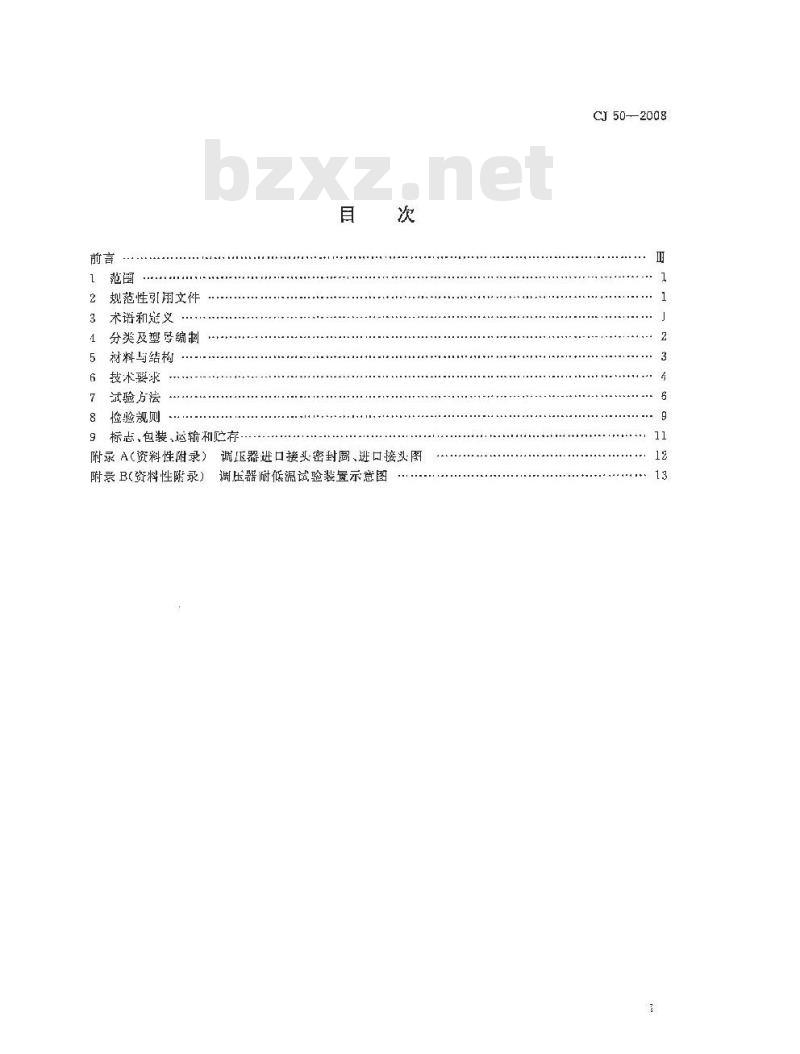

规范性引用文件
术语和义
分类及型琴编制
材料与结构
技术要求
试验方法
检验规则
标志，包装，运输和贮存
调I压器进口接头密封离、进口接头图附录A(资料性附录)
附景B(资料性陆录）
调压器耐低温试验装置示意图
C 50-—2008
C150-—2008

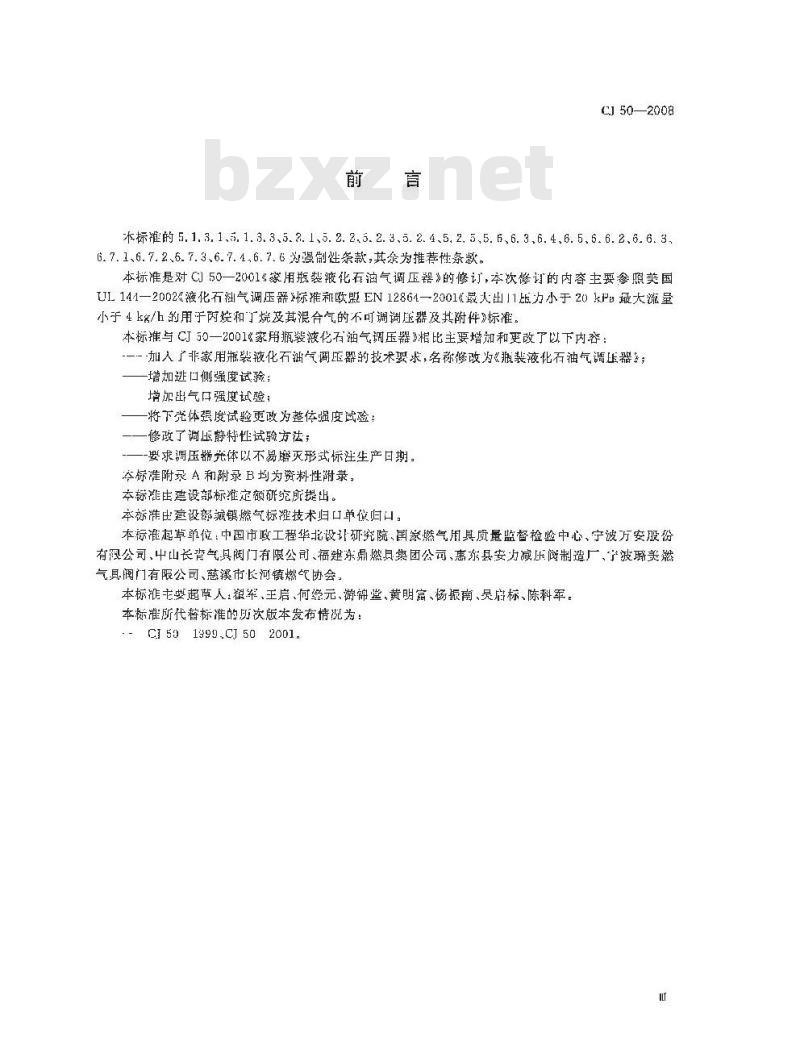

本标准的 5. 1. 3. 1、5. 1. 3. 3、5. 2. 1、5. 2. 2.5. 2. 3、5. 2. 4、5, 2、5,5. 6、6. 3、6. 4、6. 5、6. 6. 2、6. 6. 3、6.7.1、6.7.2、6.7.3、6.7.4、6.7.6为强制性条款，其余为推荐性条款。本标准是对C)50一2001%象用瓶装液化石油气调压器》的修订，本修订的内容主要参照美国UL141—2002《液化石油气调压器》标推和欧影EN12864—2001《最大出11版力小于20kP最大流量小于4kg/h的用于内烷和丁烧及其浪合气的不可调调压器及其附件》标准。本标推与CJ50一2001么家用瓶液化石油气调压器相比主要增加和更改了以下内容：一加入了非家用瓶裂液化石油气调压器的技术要求，名称修改为《瓶装液化石油气调压器；增加进口侧强度试验；
增加出气口强度试验：
-将下荒体强度试验更政为整依强度试验！修改了调压静特性试验方法；
-要求调压器荒体以不易磨灭形式标注生产日期，本标准附录A和附录B均为资料性附录，本标非主弯设部标准定额研究所提出。本标准宣设部镇燃气标涩技术归口单位归口。本标准起草单位：中国市政工程华北设让研究院，国家燃气用具质量监督检验中心、宁波方安股份有限公司，中山长青气具阀门有限公司、福建东鼎燃具集团公司，惠东县安力减压阅制造厂、宁波爵美燃气具阀门有限公司、慈溪市长河镇燃气协会本标祚主要起草人:翟军、王启,何经元、游锦些、黄明富、杨振南、是府标、陈科军。本标准所代替标准的历次版本发布情说为：CI501999.CJ502001.

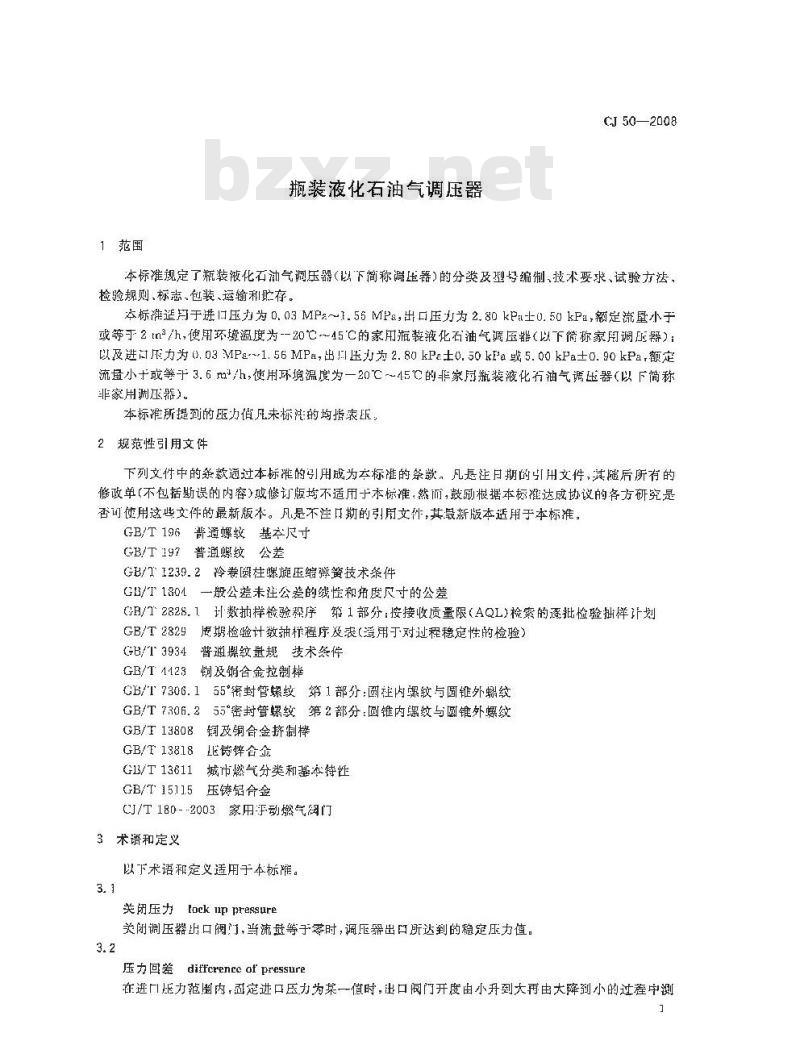

1范围
瓶装液化石油气调压器
CJ50—2008
本标准规定了瓶装液化石油气调压器（以下简称測压器）的分类及型号编制、技术要求、试验方法、检验规则、标志.包装、运输和贮存。本标准习于进日压力为0.03MP:1.55MPs，出口压力为2.80kPa士0.50kPa，额定流量小于或等于2tn°/h，使用环境温度为--20℃～45C的家用瓶装液化石油气调压器（以下箭称家用调压器）：以及进力为(.03MPa1.56MPa，出川压力为2.80kPa士0.50kFa或5.00kPa±0.90kPa，额定流盘小十或等于3.6*/h，使用环境温度为一20℃45℃的非家同瓶装液化行油气调压器（以下简称非家用调还器）
本标准所提到的压力值凡未标法的均指表垢，2规范性引用文件
下列文件中的条款遗过本标难的引用战为夺标准的条款。凡基注月期的引用文件，其随后所有的修政单（不包括断误的内容）或修订版均不适用于本标准，然而，鼓励根据本标雄达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引前文件，其最新版本适用于本标推。GB/T196普酒螺纹基本尺寸
GB/T197普道螺纹公差
GB/T1239.2冷卷[阅柱螺旋压缩骠簧技术条件GB/T1804一般公差未注公差的绒性和角度尺寸的公差GB/T2828.1.计数抽样检验祸序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829履期检验计数样程序及表（造用于对过程稳定性的检验）GB/T 3934
普逆螺纹量规技术紧件
GB/T 11235wwW.bzxz.Net
铜及铜合金拉制精
55*密封管螺纹第1部分：圆社内螺纹与圆锥外螺纹GB/T7306.1
GB/T 7306.23
55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹GB/T 13808
铜及铜合金挤制棒
GB/T 13818
诗锌合金
GB/T 13611
城市燃气分类和基本特性
GB/T 15115
玉铸铝合金
CJ/T180--2003家用动燃气淘阔门3术语和定义
以下术语和定义适用于本标雁。3.1
关闭压力ockuppressure
关闭调压器出口阀门，当流盘等于零时，调压器出口所达到的稳定压力值。3.2
压力回差diffcrencc of pressure在进口版力范内，函定进口压力为某一值时，出口闵门开度由小升到大再由大降到小的过翟中测1
CJ 502008
得间一流是下所对应的两个出口压为值之差。3.3
颜定流量
nominal flow
湛雅状态下（15℃、绝对压方101.325kPa），调压器在最小进口压力和最小山口压力下适过的试验介质折算为基雅状态下20Y基准气的规定体积流量，单位为m/h，3.4
调压静特性曲线slatie churucleristic curve当固定逆口压力为某一值时+调压器出门医力与流影变化的关系出线（包括流量增大和流常减小过），
进口压力 inlel pressu
调压器逊口处的压力
出口压力outlet press:
调压器出门处的压疗慎
最大进口压力aximum inlct pressung在规定的进口旅力范围内，调店器的最高进口压力值3. B
最小进口压mininn
tuminlet.presstir
在趣定的进压划范围内，调压的最概进甘彦疗值，3.9
最大出口压力血
laxinmum ouuet'prcssure
在定的比口乎力圈内，调压器的最出口压为悄3.10
最小出口压力瓶inienum outletpressmre在规定的出口近范阁内，调医器的最低出日压办慎。3. 11
设定状态settingondi
调压器出广时所调定的力流量状态，3.12
多功能调压器multifwnctionregutators-
除具备基本的调压功翁外,还具有过流保护、定时控制彦力显示筹功能调压器。4分类及型号编制
4.1分类
调压器可根据其用途、额定流尽、功能、安装方位进行分类。4.1.1按用途可分为家用与非家用两个种类。4.1.2按额定流量分类见表1.
4.1.3按安装方位可分为水平安装与竖直安装。4.1.4按功能可分为单功能与多功能。4.1.5按出气数量可分为单出口与多山口，4.2型号
4.2.1家月调器用汉语拼音字母JYT表示，非家用调压器用FYT表示。4.2.2银据说压器的安装方位分类，分别用下列字母表示：水平安装不标注；
Z——竖直安装。
4.2.3根据调压器的功能分类，分别用下列字母裘示：单功能调压器不标注：
D--多功能。
4.2.4根据调压器的额定流量分类：用两位有效数字代表，小数点后保留一位数字。4.2.5塑号编制示例：
5树料与结构
5.1材料
改进号
羯定流剪（m/）
多呦能
—安装方位（紧直）
家月调压器
5.1.1调压器的零部件应采用耐滋化石油气腐饮的材料需造，并应符合有关标准的规定。5.1.2金属零部件
CJ 50--2008
5.1.2.1壳体材料应采用YL102压铸铝合金，YX040压铸锌合金.其化学成分及机械性能应符合GB/T15115,GB/T13818的规定。
5.1.2.2调节弹簧材料化学成分-与机械性能应符合GB/T1239.2的规定。5.1.2.3铜制零部件应采用符合GB/T4423.GB/T138C8规定的HPb59-1铅黄铜棒。5.1.2.4采用其他材料制造时.其机械性能与谢腐蚀性不应低于.上述材料的性能指标。5.1.3非金属零部件
5.1.3.1膜片，密封圈及其他像胶件，应采用耐液化石油气腐蚀的材料。橡胶作在20℃士5℃的正成烷液体中浸池72h，取出5min内质意变化率与体积变化均不应超过20%；在取出24h后质量变化率与体积变化率均不应超过10%。5.1.3.2橡胶膜片应无气泡、缺胶、脱层等缺陷，表面应滑。5.1.3.3与液化石油气相接的裂料件应采用耐液化石油气腐蚀的材料：塑料件在20℃5C的正己烷液体中浸泡72h后不应当现收缩、扭曲变形、破裂或其他明显的缺陷。5.2结构
5.2.1调器结构应确保使用安全可靠，应采取可靠措施防止放变调压器的设定状态。5.2.2调诉器进侧应设过滤网。
5.2.3调压器上壳体应设呼吸孔，其位岚应在出口侧方间。5.2.4调压器乎轮螺纹应为M22×I.51H，精度等级不应低于6g、且应符合GB/T1D6GB/T197的规定。手轮外径应大于或等于50mm乎轮宽度应大于或等于9mm。5.2.5家用瓶液化石油气调压器凹气口接头应选用DN10及DN10以下尺寸管爆纹，管螺纹应符合GB/T7306.1或GB/T7305.2的要求，起可采用款管直接插接的出气口，接头尺寸放符合图1的规定，未注公差应行合GB/T1804的规定（公差等级采取m级）；非家用瓶装液化石泄气调正器出气口接头应采用符合GB/T7306和GB/T7306.2标准的管螺纹。3
CJ 50--2008
.6e.6.6.
图1调压器出口接头
5. 3调压进I1按头密封圈和逃口接头尺寸可参照附录 A 5.4表面处理
一股盒属零部件应来取电镀，哦漆等适当的防腐蚀表而处理。5.5多功能调压器
多功能调底器除应满足本标据的规定外，其他特殊功能还应在说明书中详尽说明，并符合有关标雅的规定及产品说明书要求。
5.6多出口罩店器的阅门性能应符合CJ/T180的要求，6技术要求
6. 1 基本参数
基本参数见表1。
表 「基本参数
额定流量4/(/h)
进口压力 P/MPa
日玉P/kP
关闭违力P/kPa
压力回蓝AP-/Pa
6,2外观
家团调压器
2. 80±0. 60
基本参数
非家用调压器
0. 03-1. 56
2. 80±0. 50
6.2.1调压器党体外观不成有裂纹、夹杂物、凸等缺陷，6.2.2外表面涂料应均勾、色泽一致，无起皮、龟裂、气泡等缺陷。6.2.3非家用调压器应统一采用裙红警示色。6.3气密性
6.3.1调医器进口侧：在1.56MPa的试验压力下不应泄漏。3. 6
5,00±0.90
6.3.2调压器出口侧不带内部安全网的调压器在14.0kPa的试验压力下不成泄漏。6.4关闭压力
调压器的关闭压力应符合衰1规定。6,5 出口压力
调压器流量在额定施意的10%～100%范周内时，出间压力应符合表1规定。3.6
6.6调压静特性
CI 50—2008
6.6.1应至少做进口压力分别为0.03MPa、0.70MPa、1.20MFa的调压静特性曲线（如图2)。PykFal
关闭氏力上限
出压力上限
=0. 70 MPa
出口压力下限
10964ka
图2调压静特性曲线
6.6.2各进口压力下的关闭压力应符合表1规定，6.6.310%～100必额定流量范围内测得的出口压力应符合衰1规定。6.6.410不～100为额定流量范围内测得的乐力国差型符合衰1规定。6.7强度
6.7.1调压器膜片在0.35MPa的气压下不应拉出、酸裂。100%4
.03MP:
6.7.2调压器整体在0.50 MPa的水斥下不应渗漏,1.60MPa的水压下不应明显变形、被裂、出现结构损伤、解体或任意部分脱落。6.7.3调压器进口侧在5.00MPa的水压下不应渗滩、变形或破裂。6.7.4调压器手轮在49N·m的旋转扭矩下应无变形、断裂或其他影响手轮使用的损坏。6.7.5调压器从1π高度自由落体至水泥地而，应无影响性能的损坏且伤能满足6.3.6.4、6.5要求。6.7.6出气口强度
6.7.6.1尺小为9mrn款管接头的家用调压器出气口应能承受3.0N·m冲击功冲击：且无破损及明显变形，尺寸为3um软管接头的家用调压器出气口应能承受0N·m冲击功冲击，且无被损及明显变形。
螺纹接头的调压器山气口应能承受8.0N，切冲击功冲击，互无疲损及明显变形，并符合气擀性要求。
6.8耐用性
调压器经连续启阅3万次后，仰能满足6.3和6.5要求，额定出口压力为2.85Pa的调压器关闭压力应小于或等于3.70kPa;额定出口正力为5.0kPa的调压器关闭压力应小-F或等习6.60kPa。6.9耐低温性
调压器在一20C环境温度下，进口压力分别为0.03MPa0.15MPa时，额定出口压力为2.8kPa的调压器关闭压力应小于或等于4.20kFa；题定出口压力为5.（kPa的调压器关闭压力应小于或等于7.50kPa。在流量为额定流量的10%~100%范围内时，额定出口乐力为2.8kPa的调服器出口压力应在2. 30 kPa～3. 80 kPa之间;额定出口医力为 5. 0 sPa 的凋压器H口压力应在 4.10 kPa6. 80 kPa之间。5
CI50—2008
试验方法
实验室条件
7.1. 1室温为20℃±15℃,在每次试验过程中室温被动应小了±5℃7.1.2大气力:86 kPa~106 kFa.
试验介质：应采用空气或氮气，气源的压力与流量应能足试验要求。7.1.3
7.1.4试验用仪表
试验用仪器仪表规格与精度要求应符合表2的规庭7. 1. 4. 1
表2试验用仪器表
介质温超
大气压力
气密性
关压力，出口压力及调
压静特账
耐用试验
对低源试验
避气口磐效
出气口螺纹
出口刻
遗口力
出口力
膜片强度
整体强度
迷口谢强皮
手轮扭矩
验落试验
气强度
橡胶件耐液化石拍气性能
塑料件对化石消气性能
仪表名称
温度计
温度计
大气力计
压为装
压力计
压力计
压力装
压力裴
压力表
种击试验装登
耐用试验装登
低温箱
螺纹规
螺纹现
分析天平
故大饶
标卡尺
0℃～50℃
o℃～50℃
86 kPe--107 [1m
0 MPa~-2. 5 MPa
0 kP~-20 i
C MPa--2. 5 MPa
D kP--10 kP:
0 m/h~5.d ml/n
MPa~0, 4 MPa
U MPa~2. 5 MFa
MPa-- Jo, D MPa
N+ in~100 N- in
ON-m~8N.m
-20 ℃
M22X1.5 LH
O g~-130 g
0 mm--150 mm
7.1.4.2试验用仪器仪表应按规定定期检定·如修正应按修正值修正。7.2外观检查
外观检查以目测方式进行。
7.3气密性试验
7. 3. 1 进口侧
转度要求
1,5级
新合GB/T3934
从调压器进口充入压力为1.56 MPa的试验介，然后关阅出口阀门,并将被测压器涂它沫或浸人水中l min，耳测是否有泄漏。（或来用检仪等厨等精的方法检测）G
7. 3. 2 出口侧
CJ 502998
从调压器山口充入14.0 kPa的试验介质，没人水中1 rni,目测是否有泄漏。（或来用检漏仪等同等精度的方法检汉）
7.4关闭压力试验
在 1. 20 MP’a的进口,卡力下,口阀门由开启状态在 15 s 内缓慢关卵,当输出流是等于零附,1 in后测调压器的稳定所口压。
7. 5出口力试验
在1.20MIa的进可下力下，流为.9.时；测谢压器的最大出口压力在0,03MPa的进口压力下，流最为时，测出调压器的最小出匠力。流量折算公武如下：
式中：
一案准状悉亦调压器通过的试验介质算为基推状态下20丫基准气的体积流量，单立为之方米辐小时4：-试验状态下，调压群通萃的试验介质的体积流量：单检为立方来每小性(r/h)；5—流量解编系数，试验齐质为空气时E—0.7试验介质划氮气时0.69-一武验介质温度，单位为并尔交）。7.6调压静特性试壁
调压静特性试验应至少在0.03,0;70:1.23.MPa三个进码压力下检测，调压静性试验装置系统见图 3。控制避已力保持恒定,分别在 0. 03、0. 70、1. 20 MPa三个进口压力或更多进压力下测得。;组压力流盘特性数，一组压力流量特性数据中包含分别对应0.03、D.7C、1.MP三个进口压力战更多进口压力的三条成更多力流骨特性曲线数据，每素压力流量特性曲线数据至少包含关阅压力，流至从0.1增然至，的七个力流世记录点，Q，及在Q下调器出口顾力晚、流星，诚小至0.1gm的个退为流整记录点及流量。依摄以上数据绘制调压静特性曲线如图2。：距装
7.7强度试验
7.7. 1 膜片强度试验
可变定值器
显度计
调压静特性试验装置系统
出阀门
将不弹镀的调玉器从出口侧充气灿压至0.35MPa，持续2min检查膜片是否有拉出、破裂。带有内部放散的调压器需采取措施使内部放能失效后试验。7. 7. 2 整体强度试验
将成品调压器进气口封阅，从出口侧充水加压率0.S0 MPa,持续1miri检查是否渗漏，如来发现渗漏灭,继续加压率1.60MPa持续3rmin检查是谷明显变形、破裂、IFI现结构损伤,解体或任意部分脱落。1.60MPa试验过程中可采取适当措施挝闭呼吸孔等结构上未密封位置，7.7.3进口谢强度试验
将成品调压梁H口封闭，从进口征充水加压至5.00MFa，标续3min检查是否有渗漏、变形，疲裂或其他异常。
7.7.4手轮扭矩试验
将手轮与专用试验装置连接，旋紧扭矩板手使手轮承受的扭矩达到<9N·m，持续3rin检查手轮7
CJ 502008
是否变形，断裂或产生其他影响手轮使用的损坏。7.7.5坠溶试验
将调压器从1m高处分别以进气口例向下比气侧向下，上亮体向下及下壳体间下四种方向自出坠落到水泥题面上底,接7.3检测气密性，按7.4检测关闭压力按7.5检测出口压力，以上兰项试验任意一项不符合标准要求即判定坠落试验项月不合格。7.7.6调压器出气日强度试验参照CI/T180—2003中7.12规定的实验方法进行。7.8耐用试验
将调压器进目压力控制在0.35MPa，流量为额定流盘的1/5以上，以10次/min~-30次/min速率连续启闭出口阀门3万次后：按7.3检测气带性、按7.检测关闭正力、接7.5检测出口压力，以上三项试验任意一项不符合标准要求即判定耐用试验项目不合格。7. 9耐低温试验
将调压器置人耐低温试验装置中足够长时间确保调压器温度降签一20℃土2℃后，进行下述试验a）在0.15MPa的进口压力下，按.4检初关闭压力；b）在0.15MPa的进口压力下，流量为0,1g,n时，测出调压器的出口压力；c）在0.03MPa的进口压力下,流愈为4v,n时，测出循压露的出口压力，以上三项试验任意一项不符合标准要求即判定谢低温试验项目不合格。减验过强使用的试验介责温度也应保持一20℃士2℃。耐低湿试验装置可参照附录B。
7.10螺纹检查
7.10.1年轮螺纹采用符合GB/T3934的录规整。7.10.2出气口接头螺纹采用符合GB/T3934的量规检查。7.11非金零部件耐液化石油气性能试验7.11.1橡胶件耐液化石油气性能试验分别在膜片、密封腾及其他橡胶件上选同体积试样两决（膜片选取长、宽各为10mm试样两块），用正戊烧没退的滤纸，擦净试件表到的污物，在空气中晾干，分别称出在空气中的质量Mj，和完全浸人蒸馏水中的质量M，精确至1mg。在蒸馏水中称重时，应注意排除试样表面L的气泡（在使用一根细丝线吊挂称重时，要扣除其质量）。）将试样浸泡在正戊烷液体中，试样之间和试样与穿器壁之间均不得互相接触，容器应密封。将容器置于20℃±5℃的温度下72h。将试祥从容器中取山，用滤纸擦于试样表而液体，5min内用天学分别称出在空气中的质量M：和完全浸人蒸馏水中的质量M4d）把该试样吊在光坐的空气中24h,再称出其在空气中的质量M利完全漫人蒸馏水中的质量M
根据公式（2)、公式（3)分别计算出试样浸泡72h后质最变化率AM和体累变化率AV两个试e)
样取平均值：根据公式（4)、公式（5)分别计算出试样漫泡72h后改置24h质量变化率△M和体积变化率△V\，两个试样取平均值。M-M×190
-10o(-1)
AM M=M×100
