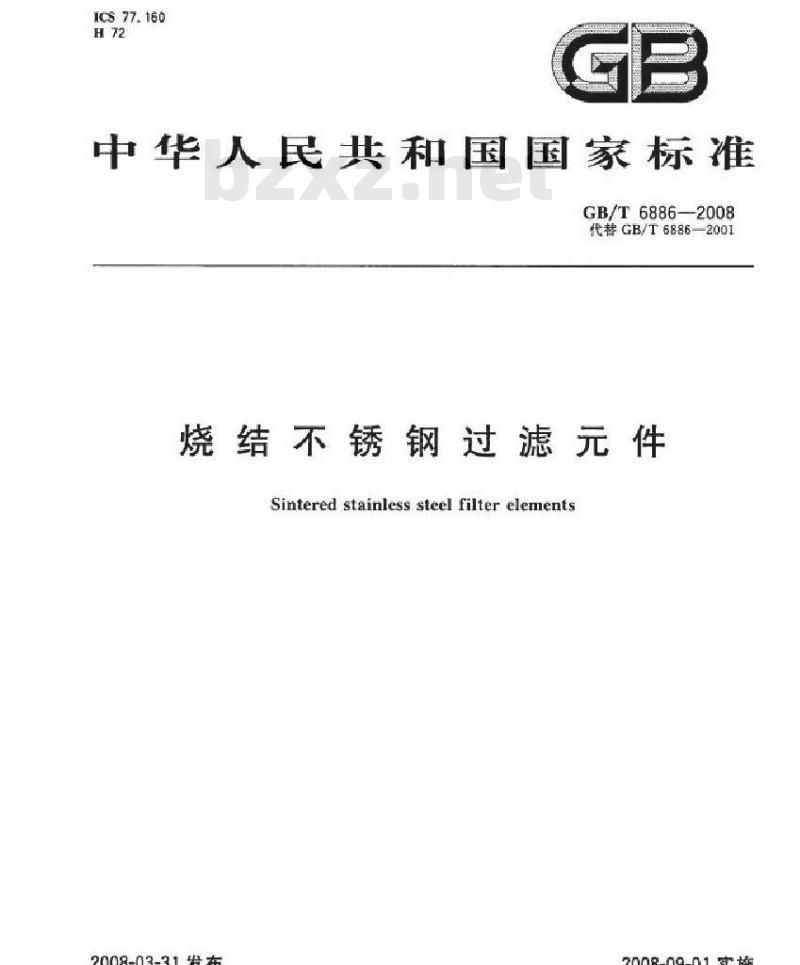

【国家标准(GB)】 烧结不锈钢过滤件

ICS77.160
中华人民共和国国家标准
GB/T6886-2008
代替GB/T6886—2001
烧结不锈钢过滤元件
Sintered stainless steel filter elements2008-03-31发布
2008-09-01实施

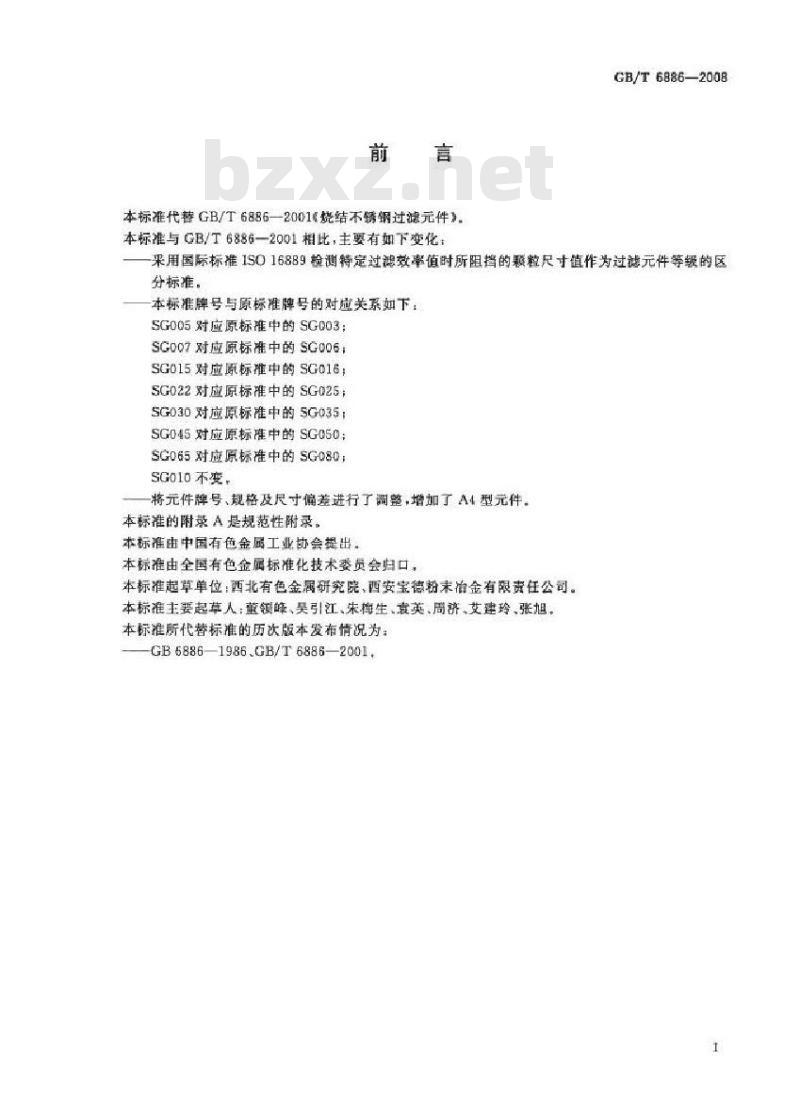

本标准代替GB/T6886—2001烧结不锈锅过滤元件本标准与GB/T6886—2001相比，主要有如下变化：GB/T6886—2008
采用国际标准1SO16889检测特定过滤效率值时所阻挡的颗粒尺寸值作为过滤元件等级的区分标准。
本标准牌号与原标准牌号的对应关系如下：SG005对应原标准中的SG003：
SG0Q7对应原标准中的SG006；
SG015对应原标准中的SG016
SG022对应原标准中的SG025；
SG030对应原标准中的SG035：
SG045对应原标准中的SG050；
SG065对应原标准中的SG08O；
SGO10 不变，
将元件牌号、规格及尺寸偏差进行了调整，增加了A4型元件。本标准的附录A是规范性附录。
本标雅由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口，本标雅起草单位：西北有色金属研究院，西安宝德粉末冶金有限责任公司。本标雅主要起草人：董领峰、昊引江、朱梅生、衰英、周济、艾建玲、张旭本标准所代誉标准的历次版本发布情况为：GB6886—1986.GB/T6886—2001.1

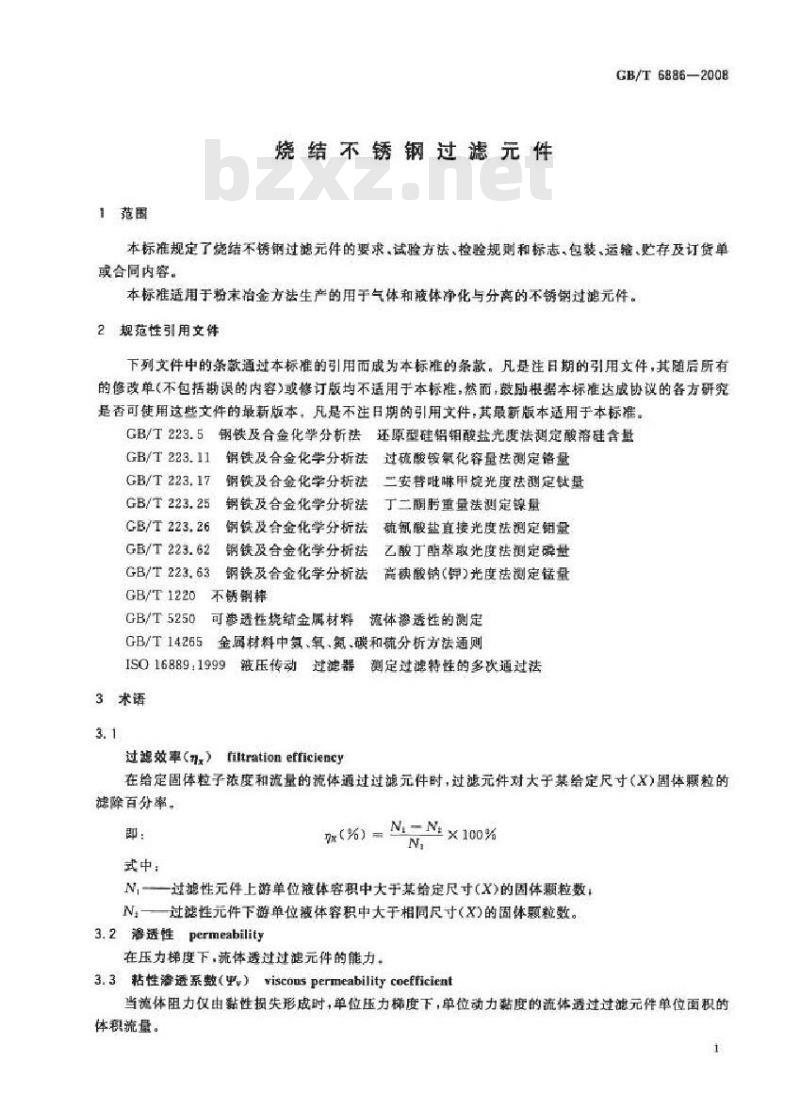

1范围
烧结不锈钢过滤元件
GB/T6886-2008
本标准规定了烧结不锈钢过滤元件的要求，试验方法、检验规则和标志、包装、运输、贮存及订货单或合同内容，
本标准适用于粉末冶金方法生产的用于气体和液体净化与分离的不锈钢过滤元件。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标难，然而，励根据本标准达成协议的各方研究是否可使用这些文件的量新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T223.5钢铁及合金化学分析法：还原型硅铝钼酸盐光度法测定酸溶硅含量铜铁及合金化学分析法过殖酸铵氧化容量法测定铬量GB/T 223.11
GB/T 223.17
钢铁及合金化学分析法二安替吡味甲烷光度法测定钛量GB/T223.25
钢铁及合金化学分析法
二翻房重量送测定镍量
GB/T223.26
GB/T223.62
铜铁及合金化学分析法硫氰酸盐直接光度法测定销量钢铁及合金化学分析法
乙酸丁酯萃取光度法测定碟量
GB/T223.63钢铁及合金化学分析法高碘酸钠（钾）光度法测定锰量GB/T1220不锈钢棒
GB/T5250
可蓉透性烧结金属材料流体渗透性的测定GB/T14265
金同材料中氧、氧、氮、碳和硫分析方法通则ISO16889,1999被压传动过滤器测定过滤特性的多次通过法3术语
过滤效率（n）filtrationefficiency在给定固体粒子浓度和流量的流体通过过滤元件时，过滤元件对大于某给定尺寸（X）固体颗粒的滤除百分率。
式中：
×(%)N=×100%
N,—过滤性元件上游单位液体容只中大于某给定尺寸（X）的固体题粒数N：一过滤性元件下游单位液体容积中大于相同尺寸（X)的固体题粒数。3.2洛透性permeability
在压力梯度下，流体透过过滤元件的能力，3.3粘性滚透系数（里）visconspermeabilitycoefficient当流体阻力仅由黏性损失形成时，单位压力梯度下，单位动力黏度的流体透过过滤元件单位面积的体积流量。
CB/T 6886-2008

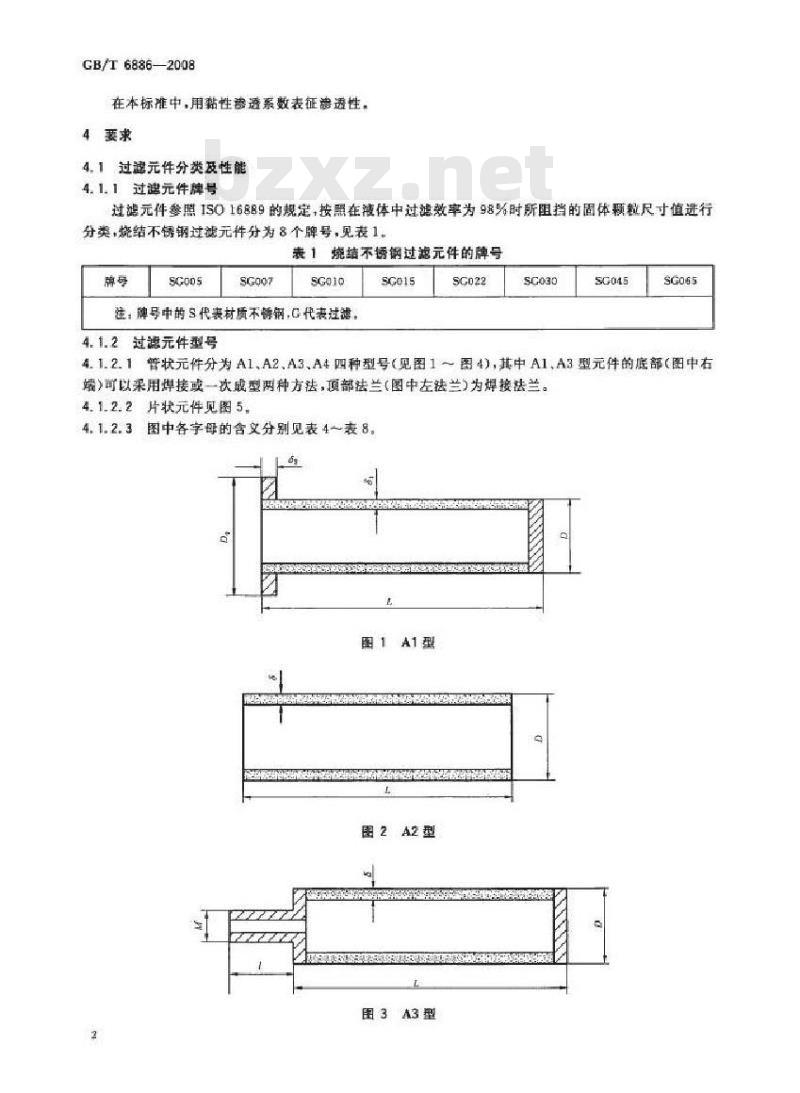

在本标难中，用黏性参透系数表征需透性。4要求
4.1过避元件分类及性能
4.1.1过谢元件牌号
过滤元件参照1S016889的规定，按照在液体中过滤效率为98%时所阻挡的固体颗整尺寸值进行分类，烧结不锈钢过滤元件分为8个牌号，见表1。表1烧结不锈钢过滤元件的牌号
驻：牌号中的S代表材质不锈钢，G代表过德。4.1.2过滤元件型号
4.1.2.1管状元件分为A1A2、A3、A4四种型号（见图1～图4），其中A1、A3型元件的底部（图中右端）可以采用焊接或一次成型两种方法，顶部法兰（图中左法兰)为焊接法兰。4.1.2.2片状元件见图5.
4.1.2.3图中各字母的含义分别见表4-表8。图1A1型
图2A2型
图3A3型
4.1.3过滤元件性能

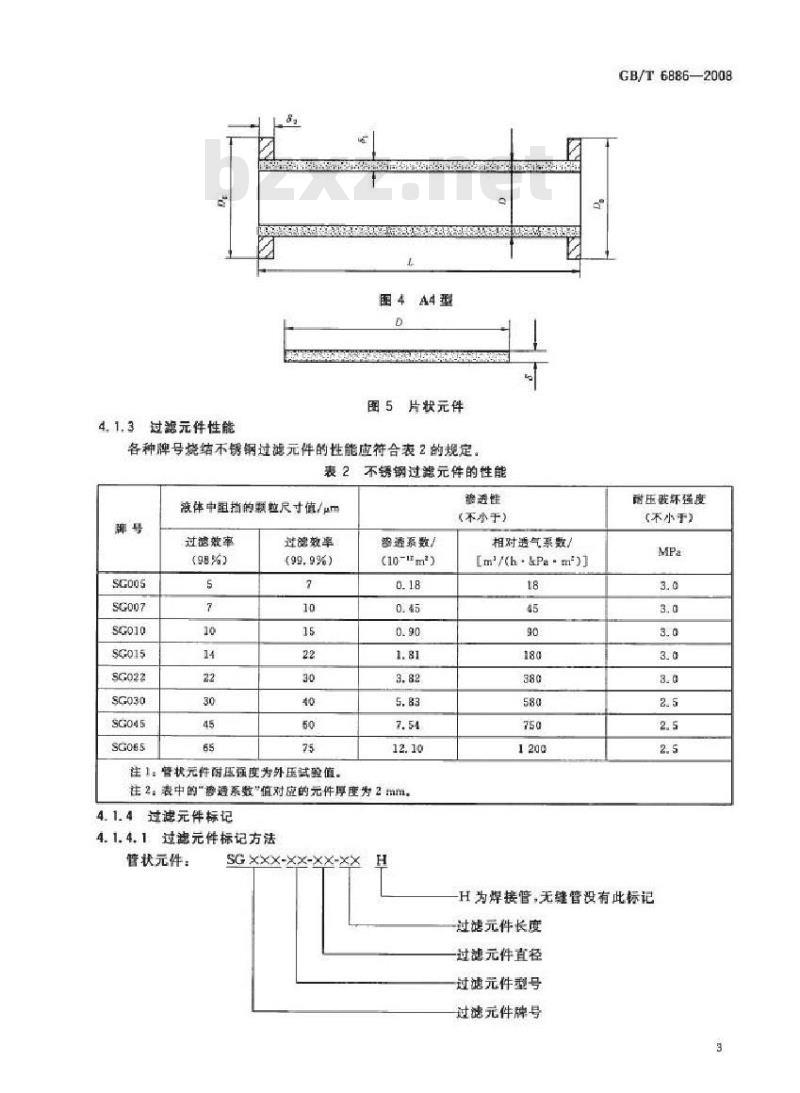

图4A4型
图5片状元件
各种牌号烧结不锈钢过滤元件的性能应符合表2的规定。表2不锈钢过滤元件的性能
液体中阻挡的颗粒尺寸值/μm
过糖效率
过效率
注1：管状元件耐压强度为外压试验值。密透系数/
(10-m)
往2：表中的“趣适系数\值对虚的元件厚度为2mm，4.1.4过滤元件标记
4.1.4.1过滤元件标记方法
管状元件：
SG XXX-XX-XX-XX
(不小于)
相对透气系数！
[m'/(h·&Pa-m3]
GB/T6886—2008
耐压磁环强度
（不小于）
H为焊接管，无缝管没有此标记
过滤元件长度
过满元件直径
过滤元件型号
过滤元件牌号
GB/T6886-2008
片状元件：
4.1.4.2标记示例
示创：
SGXXX-D(直径)-厚度)
过滤元件牌号
过滤效率为98%时的阻挡颗粒尺寸值为10am，外径为20mm，长度为20mm的A1型焊接整结不锈钢过懿元件标记为：
SG010-A1-20-200H，相同条件的无缝不锈销过键元件标记为：SG010-A1-20-200。示创2，
过滤效率为98%时的阻档颗粒尺寸值为15am，直径为30mm，再度为3mm的片状烧结不销钢过能元件标记为：SG015-30-3.
4.2材质要求
烧结不锈钢过滤元件材质的牌号要求见表3。表3烧结不锈钢过滤元件及材料的牌号材质牌号
1Ce18N9
OCe18Ni9
00Cr19Ni10
0Cr17Ni12Mo2
00Cr17Nii4Mo2
4.3尽寸及其允许偏差
化学成分
应合GB/T1220的规定
不同型号过滤元件的尺寸及其允许偏差应符合表4～表8的规定。4.4外观质量
过滤元件表面不应有凹坑、浮粉、裂纹，班点及过烧等缺陷，焊接元件焊缝应没有严重氧化现象。4.5其他
需方对过撼元件的规格，尺寸，性能有特殊要求时，由供需双方商定5试验方法
5.1烧结不锈钢过滤元件的化学成分按GB/T223.5,GB/T223.11GB/T223.17、GB/T223.25、GB/T223.26.GB/T223.62GB/T223.63及GB/T14265的规定进行分析。5.2在特定过滤效率值下阻挡固体颗粒尺寸值的测定按ISO16889进行。表4A1型过滤元件的尺寸及其允许偏差直径D
公称尺寸
充许偏差
长度L
公称尺寸
充许偏差
壁厚品
公称尺寸
允许响差
珠兰直径D
公称尺中
充许确差
单位为米
法兰犀段
直径D
公称尺寸
充许缩差
直径D
公称尺寸
长度L
公称尺寸
允许偏差
允许懈差
表4（续）
壁摩品
公称尺寸
充许偏差
法兰直径
公称尺寸
A2型过滤元件的尽寸及其允许偏差长度！
公称尺寸
充许箱差
GB/T6886—2008
单位为老米
法兰厚度
允许篇差
公購尺寸
单位为离来
充许籍差
GB/T6886—2008
直径D
公称尺寸
直径D
公称尺寸
充许偏差
充许销差
表6A3型过元件的尺寸及偏差
长度！
公称尺寸
长度L
公称尺寸
充许缩差
塑厚：
公称尽寸
充许偏差
A4型过满元件的尺寸及偏差
壁厚品
充许储差
公综尺寸
充许假差
单位为意来
曾接头
端汶尺寸
继兰直径D
公称尺寸
充许差
长度！
单位为意米
法兰厚度品
直径D
公称尺寸
光许差
长度！
公称尺寸
直径D此内容来自标准下载网
公称尺寸
充许确差
表7续）
壁厚8
公群尺寸
免许差
法兰直径D
公称尺寸
片状元件过滤元件的尺寸及其允许偏差厚度：
充许偏差
渗透性的测定按GB/T5250进行。耐压敏坏强度的测定按附录A的规定进行。5.4
外观质量日规检查
5.6过滤元件的尺寸用相应精度的量具测量。检验规则
6.1检查及验收
公称尺寸
1.52.0.2. 5.3.0
1.52.0,2.5,3.0
1.52, 0,2.5,3, 0
2.5.3.0.3.5.4.0.5,0
2.5.3.0.3.5.4.0.5,0
3.0.3.5.4.0.5.0
3.0.3.5.4.0.5.0
3.0.3.5.4.0.5.0
GB/T.68862008
单位为毫米
滋兰厚度
允许确差
单位为嘉米
充许编差
6.1.1产品应由供方质量检验部门进行检查，保证产品质量符合本标准或订货合同的规定，并附质量证明书。
6.1.2需方可对收到的产品按本标准或订货合同规定进行检查，如果检验结果与本标准或订货合同的规定不符时，应在产品收到之日起三个月内向供方提出，由供需双方协商解决。6.2组批
产品应成批提交检验，每批由同一批粉末按相同工艺生产的产品组成。6.3检验项目及取样数量
过滤元件检验项目及取样数量见表9。GB/T 6886-2008
检验项目
激透性
过滤元件尺寸
外观质量
表9过滤元件的检验项目及取样数量取样数量
每拖3%,但不少于3个
遥件检验
要求的章条号
试验方法章条号
注：需方要求进行化感分，过逆效率，耐压破环强度的检验时，应在合同中注明，检验时，每批产品各项性能随机抽取试样，试样数由供需双方协商，6.4检验结果判定
过滤元件尺寸和表面质量检验不合格时，按件报度。其余项目的检验结果如有一项不符合本标难规定时，则在该批产品中对该项加借取样进行重复试验，若仍有一项不符合本标准要求时，则该批产品为不合格，
7、标患、包装、运输、贮存
7.1标志
7.1.1检验合格的产品应有如下标患或标签a）产品牌号：
b）生产日期：
c）产品型号：
d）产品规格，
e）产品批号：
供方质量检验部门的检印。
7.1.2包装箱上应注明：
供方名称；
b）产品名称；
c）订货单位及地址：
d）防翻，防震等字样或标志。
7.2、包装、运输、贴存
7.2.1产品以塑料袋或纸盒包装，包装好的产品置于运输包装箱内，以软质物隔开并填紧。7.2.2产品运输过程中，不得受潮，撞击和液动。7.3质量证期书
每批过滤元件应附有产品质量证明书，注明：a）供方名称；
b）产品名称
e）产品牌号
产品型号：
产品规格，
）产品批号：
件数或净重：
各项分析检验结果和质量检验部门检印：本标准编号：
出广目期。
订货单（或合同）内客
订购本标准所列材料的订货单（或合同）应包括以下内容：a)
产品名称：
产品牌号：
e）产品型号：
d）产品规格：
重量或件数；
本标准要求的”应在合同中注明”的事项本标准编号：
增加本标准以外的协商结果。
GB/T6886—2008
GB/T6886—2008
A.1适用范围
附录A
（规范性附录）
烧结金属过滤元件耐压强度试验本方法适用于管状和片状烧结金属过滤元件，在其孔隙被石蜡堵塞的情况下，测定其承受流体压强的能力，管状元件有对内压、外压两种强度，一般情况下，优先测盘耐内压强度值。A.2试验方法
特过滤元件试样置于液压系统管路中，送断均句地向试样加压，直至破裂或达到某特定值，试验系统所示负荷值为试样耐压强度值，A.3设备
A.3.1耐压强度试验系统
试验系统如图A.1所示，
一魔压黎
2———医力表，
3试样，
图A,1液压强度试验系统示意图
A.3.2波压泵
液压系的性能应能保证流体压强大于试验所需的过滤元件的爆破压强，并保证均匀的流速，使压力稳定上升。
A.3.3压力表
谢试精度不低于1级的压力表
A.3.4试样奥具
有三种结构：分别适用于片状，管状试样外压内压强度，如图A.2所示。A.4试样
管状试样长度为150mm片状试样直径为50mm，A.5试验步骤
A,5.1试验样品先作外观检查，不允许有裂纹等缺陷。A.5.2将石蜡熔化.保持温度为60C~66℃。10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
