【国家标准(GB)】 平面、突面钢制管法兰盖

1范围

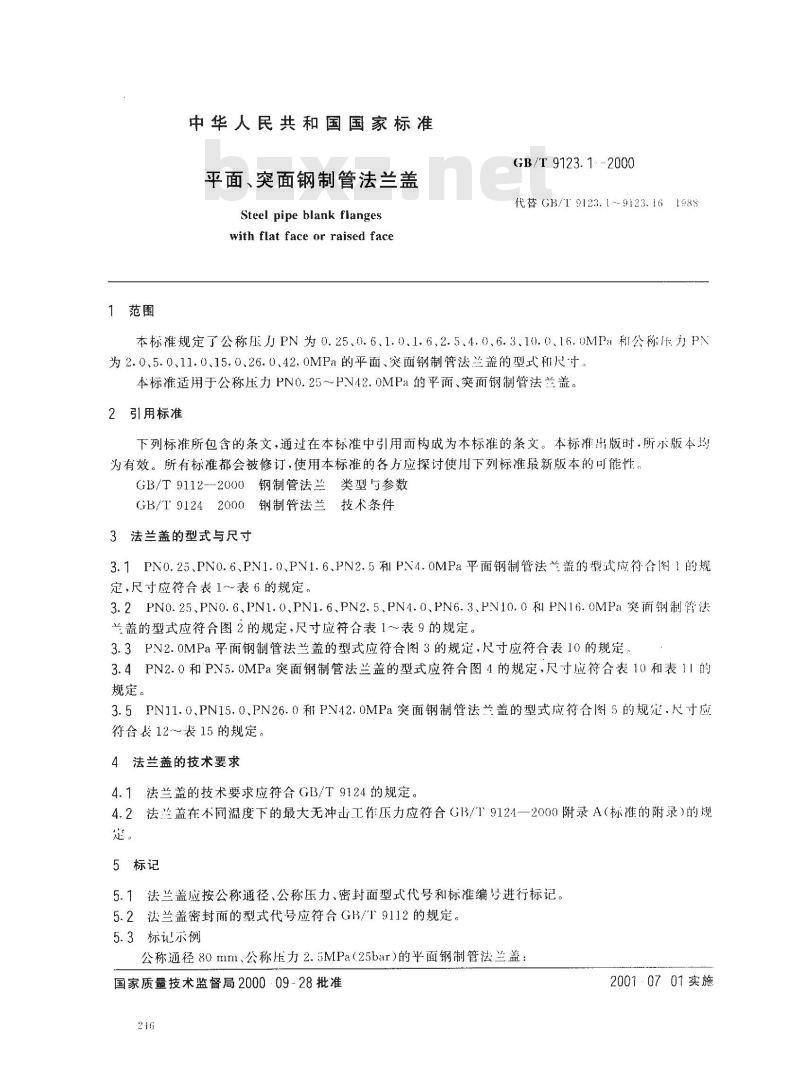

中华人民共和国国家标准
平面、突面钢制管法兰盖
Steel pipe blank flanges
with flat face or raised faceGB/T 9123.12000
代替GB/T 9123.1~9123.16 1985本标准规定了公称压力PN为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0MPa和公称力PN为2.0、5.0、11.0、15.0、26.0、42.0MPa的平面、突面钢制管法兰盖的型式和尺寸，本标准适用于公称压力PN0.25～PV42.OMPa的平面、突面钢制管法兰盖。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112--2000钢制管法兰类型与参数GB/T91242000钢制管法兰技术条件3法兰盖的型式与尺寸
3.1PNO.25、PNO.6、PN1.0、PN1.6、PN2.5和PN4.OMPa平面钢制管法盖的型式应符合图1的规定，尺寸应符合表1～表6的规定。3.2PN0.25、PNO.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa突面钢制管法兰盖的型式应符合图2的规定，尺寸应符合表1～表9的规定。3.3PN2.0MPa平面钢制管法兰盖的型式应符合图3的规定，尺寸应符合表10的规定。3.4PN2.0和PN5.0MPa突面钢制管法兰盖的型式应符合图4的规定，尺寸应符合表10和表11的规定。
3.5PN11.0、PN15.0、PN26.0和PN42.0MPa突面钢制管法兰盖的型式应符合图5的规定.尺寸应符合表12～表15的规定。
4法兰盖的技术要求
4.1法兰盖的技术要求应符合GB/T9124的规定。4.2法兰盖在不同温度下的最大无冲出工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
5标记
5.1法兰盖应按公称通径、公称压力、密封面型式代号和标准编号进行标记。5.2法兰盖密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力2.5MPa（25bar）的平面钢制管法兰盖：国家质量技术监督局2000·09-28批准216
2001-0701实施
GB/T 9123.1—2000

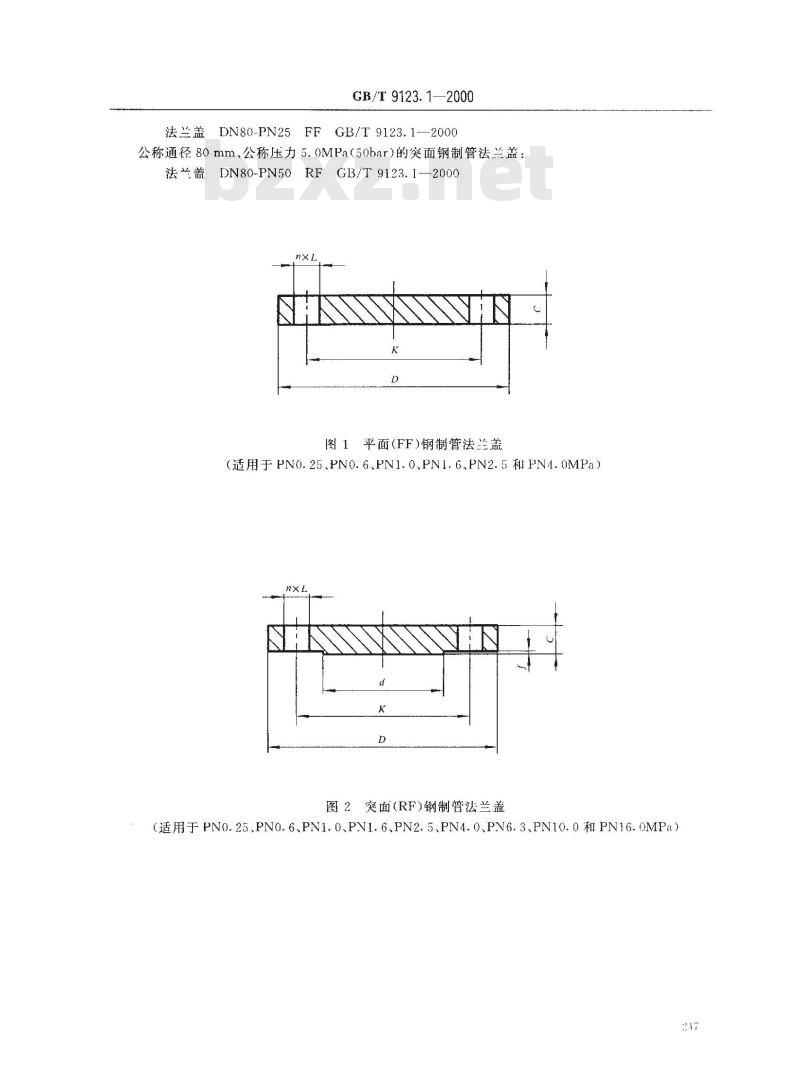

法兰盖DN80-PN25FFGB/T9123.1—2000公称通径80mm、公称压力5.0MPa（50har）的突面钢制管法兰盖：法兰盖DN80-PN50RFGB/T9123.1-2000图1平面（FF)钢制管法兰盖
(适用于 PN0. 25.PN0. 6、PN1.0、PN1. 6.PN2. 5 和 PN4. 0MPa)图2突面(RF)钢制管法兰盖
(适用于 PN0.25、PN0.6、PN1. 0、PN1. 6、PN2.5、PN4.0、PN6.3、PN10. 0 和 PN16.0MPa)17
GB/T9123.1-2000

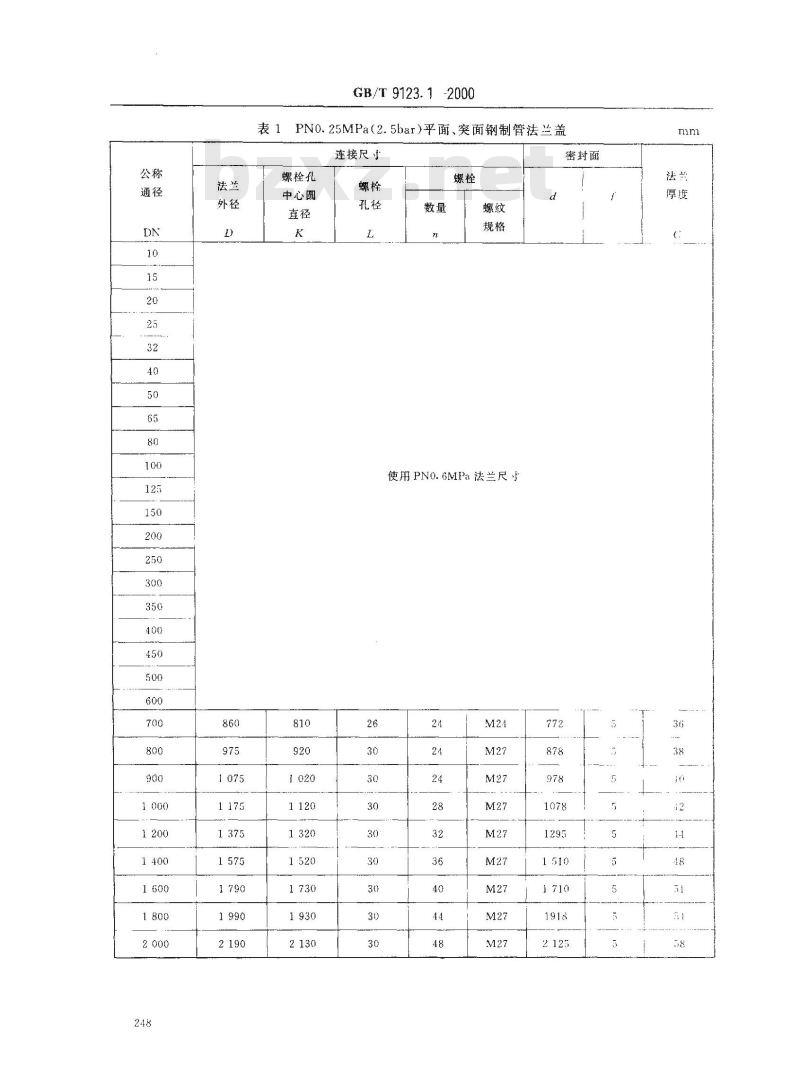

表1PNO.25MPa(2.5bar）平面、突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
使用PNO.6MPa法兰尺寸
密封面
GB/T9123.1—2000

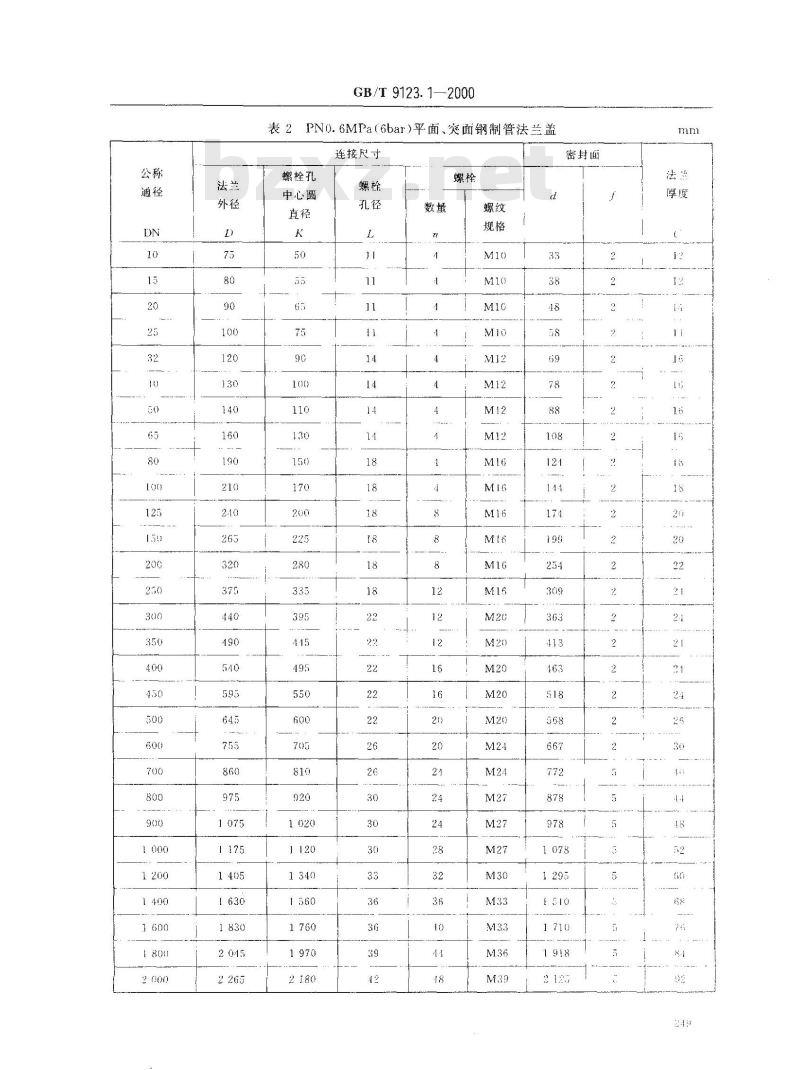

表2PNO.6MPa（6bar)平面、突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封面
GB/T9123.1—

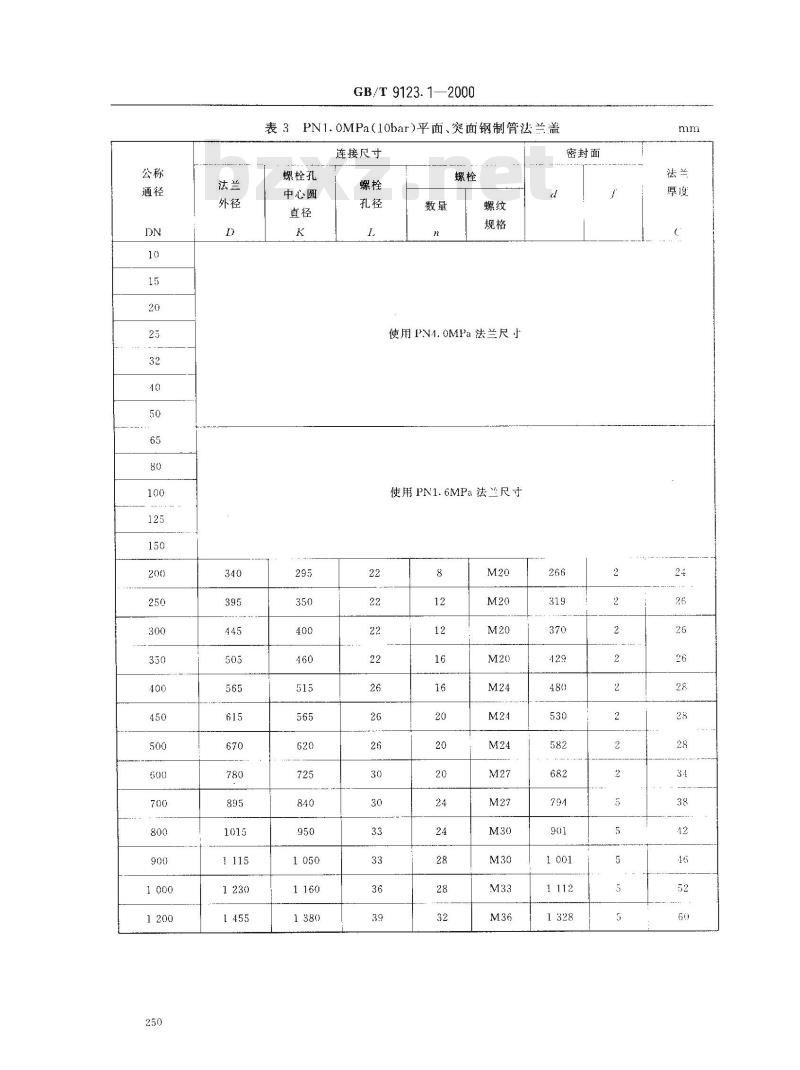

表3PN1.OMPa(10bar)平面、突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
使用PN4.OMPa法兰尺小
使用PN1.6MPa法兰尺寸
密封面
GB/T 9123. 1—2000
表4PN1.6MPa（16har）平面、突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
使用PN1.OMPa法兰尺小
密封面
GB/T9123.1—-2000
表5PN2.5MPa(25bar)平面、突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
使用PN4.OMPa法兰尺手
密封面
表6PN4.0MPa(40bar)平面、突面钢制管法兰盖连接尺小
螺栓孔
中心圆
密封面
GB/T9123.1---2000
表7PN6.3MPa(63bar)突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封面
表8PN10.OMPa(100bar)突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封面
GB/T 9123. 1—2000
表9PN16.0MPa（160bar）突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
图3平面(FF)钢制管法兰盖
（适川于PN2.0MPa）
密挝面
GB/T9123.1—2000
图4突面(RF)钢制管法兰盖
(适用于PN2.0和PN5.OMPa）
图5突面(RF)钢制管法兰盖
（适用于PN11.0、PN15.0、PN26.0和PN42.0MPa）265
GB/T9123.1
表10PN2.0MPa（20bar）平面、突面钢制管法兰盖连接尺小
螺栓孔
中心圆
螺栓孔
中心圆
密封面
PN5.oMPa(50bar）突面钢制管法兰盖连接尺寸
密封面
GB/T 9123. 1---2000
表12PN11.0MPa(110bar）突面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封而
PN15.0MPa(150bar）突面钢制管法兰盖连接尺寸
螺栓孔免费标准bzxz.net
中心圆
使用PN26.0MPa法兰尺寸
密封面
