【国家标准(GB)】 凹凸面钢制管法兰盖

1范围

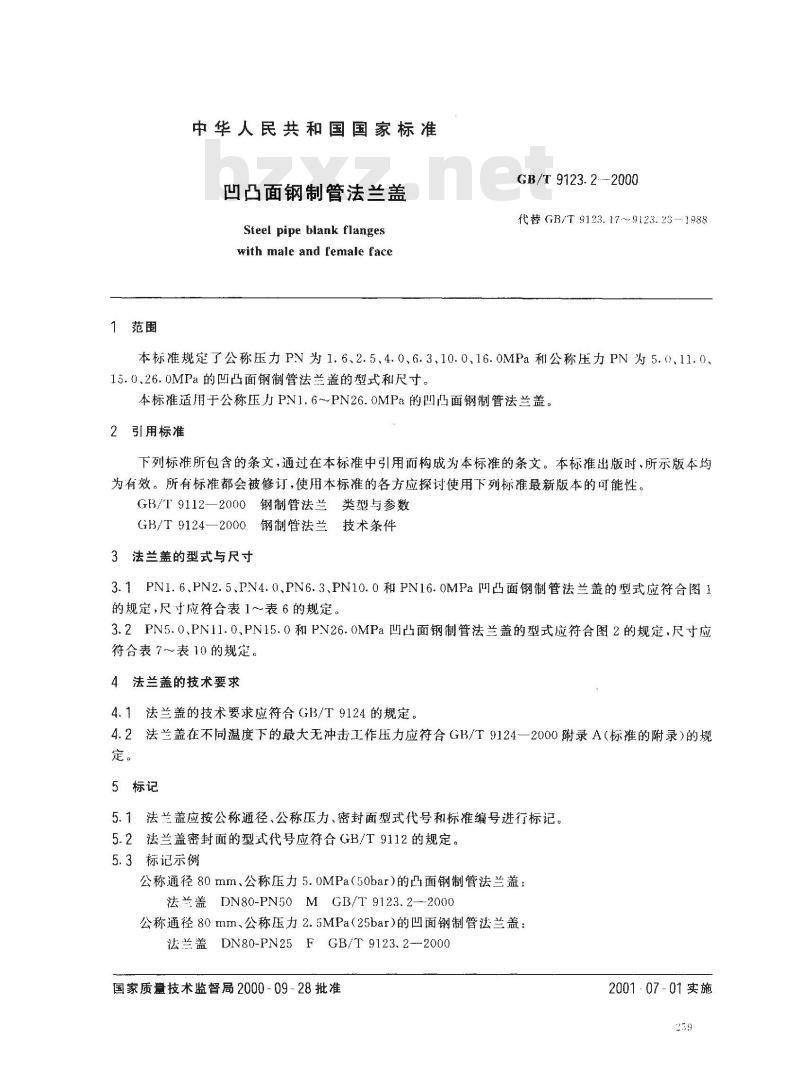

中华人民共和国国家标准
凹凸面钢制管法兰盖
Steel pipe blank flanges
with male and female face
GB/T 9123.2-2000
代替GB/T 9123.17~9123.23 --1988本标准规定了公称压力PN为1.6、2.5、4.0、6.3,10.0、16.0MPa和公称压力PN为5.（)、11.0、13.0、26.0MPa的凹凸面钢制管法兰盖的型式和尺寸，本标准适用于公称压力PN1.6～PN26.OMPa的凹凸面钢制管法兰盖。2 引用标准下载标准就来标准下载网
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112—2000钢制管法兰类型与参数GB/T9124—2000钢制管法兰技术条件3法兰盖的型式与尺寸
3.1PN1.6、PN2.5、PN4.0、PN6.3、PN10.0和PN16.0MPa叫凸面钢制管法兰盖的型式应符合图1的规定，尺寸应符合表1～表6的规定。3.2PN5.0、PN11.0、PN15.0和PN26.0MPa凹凸面钢制管法兰盖的型式应符合图2的规定，尺寸应符合表7～表10的规定。
4法兰盖的技术要求
4.1法兰盖的技术要求应符合GB/T9124的规定。4.2法兰盖在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
5标记
5.1法兰盖应按公称通径、公称压力、密封面型式代号和标准编号进行标记。5.2法兰盖密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力5.0MPa（50bar）的凸面钢制管法兰盖：法兰盖DN80-PN50MGB/T 9123.2--2000公称通径80mm、公称压力2.5MPa（25bar)的凹面钢制管法兰盖：法兰盖DN80-PN25FGB/T 9123.2--2000国家质量技术监督局2000-09-28批准2001-07-01实施
GB/T 9123. 2—-2000

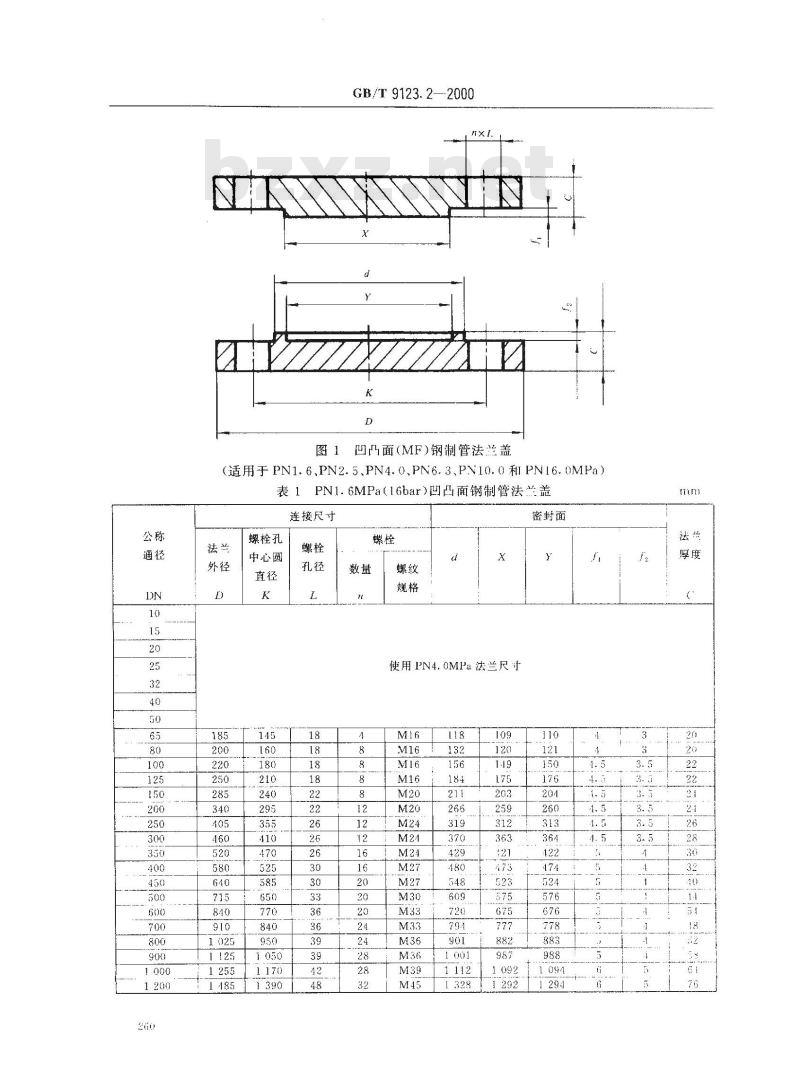

图1凹凸面（MF)钢制管法兰盖
(适用于 PN1.6、PN2.5、PN4.0、PN6.3、PV10.0和 PN16.0MPa)表1PN1.6MPa（16bar）凹凸面钢制管法兰盖连接尺寸
螺栓孔
中心圆
使用PN4.OMPa法兰尺计
密封面
GB/T 9123. 2—2000

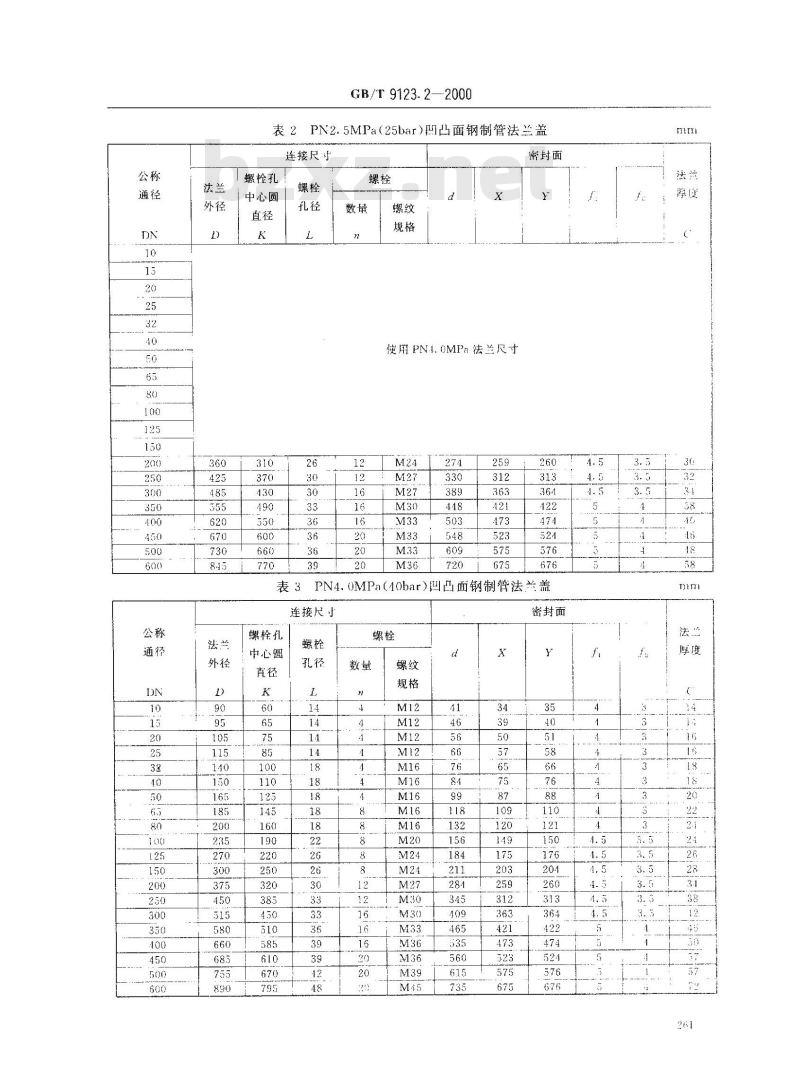

表2PN2.5MPa（25bar）凹凸面钢制管法兰盖连接尺守
螺栓孔
中心圆
使用PN.I.OMPa法兰尺寸
密封面
PN4.0MPa(4Obar)回西面钢制管法兰盖连接尺卡
螺栓孔
中心圆
密封面
GB/T9123.2—2000

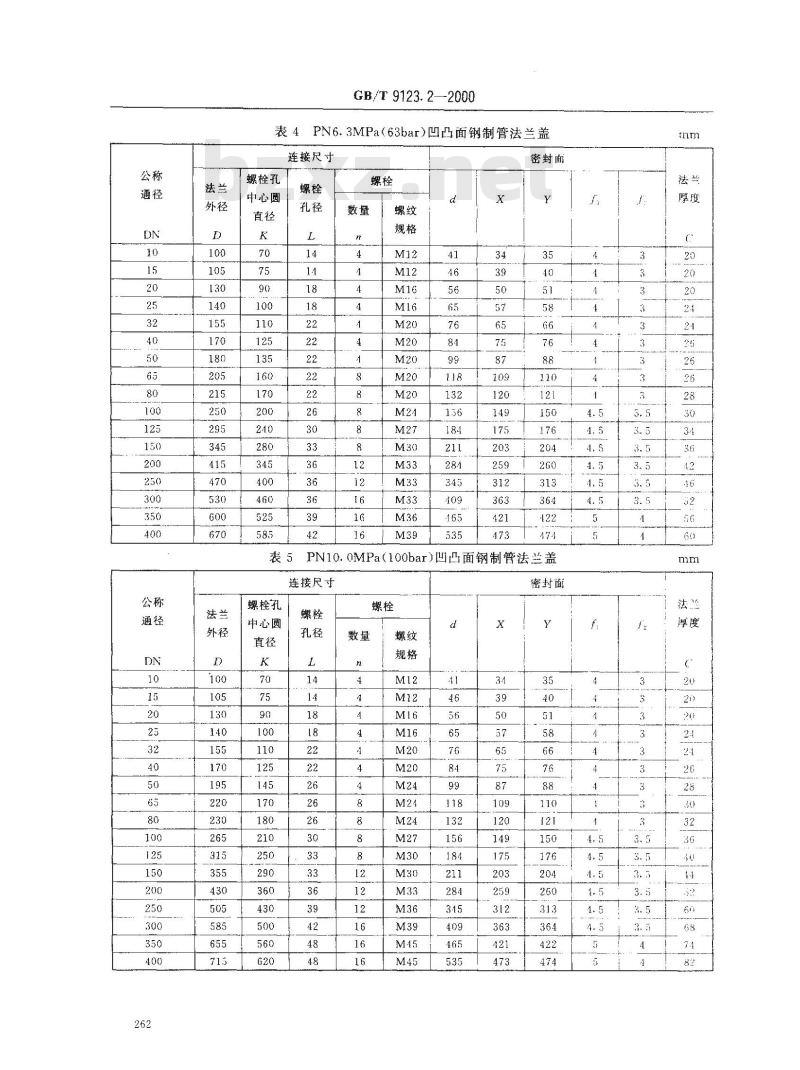

PN6.3MPa（63bar）凹凸面钢制管法兰盖表4
连接尺寸
螺栓孔
中心圆
密封前
PN10.0MPa（100bar）凹凸面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封面
GB/T 9123. 2—2000

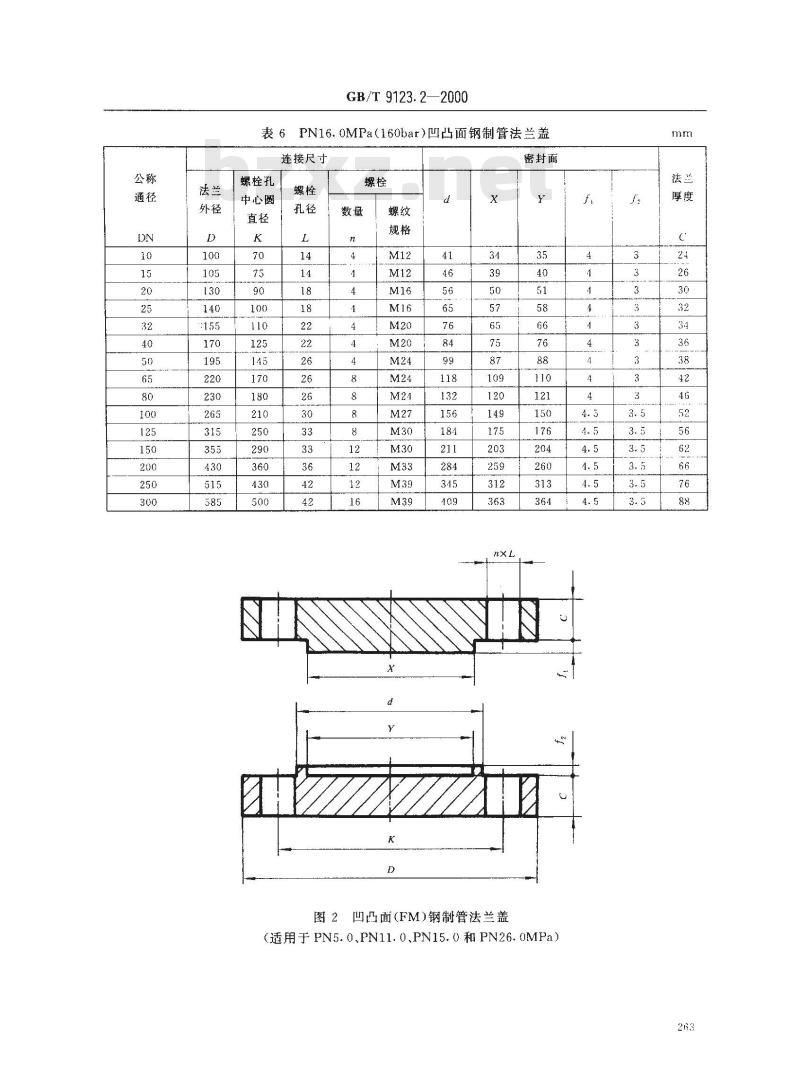

PN16.0MPa(160bar)凹凸面钢制管法兰盖表6
连接尺寸
螺栓孔
中心圆
图2凹凸面（FM)钢制管法兰盖
密封面
(适用于 PN5.0、PN11.0.PN15.0和 PN26.0MPa)4
GB/T9123.2—2000
表7PN5.OMPa（50bar）凹凸面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封面
PNI1.OMPa(11obar)凹凸面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封廊
GB/T 9123.2—2000
PN15.0MPa（150bar）凹凸面钢制管法兰盖表９
连接尺寸
螺栓孔
中心圆
使用PN26.0MPa法兰尺寸
密封面
PN26.0MPa（260bar)凹凸面钢制管法兰盖连接尺寸
螺栓孔
中心圆
密封面
