【国家标准(GB)】榫槽面对焊环板式松套钢制管法兰

本网站发布时间： 2024-08-10 00:40:03

GB/T9120.3-2000
现行

基本信息

标准号：
GB/T 9120.3-2000
标准名称：
榫槽面对焊环板式松套钢制管法兰
标准类别：
国家标准(GB)
英文名称：
Tongue and groove face welded ring plate loose sleeve steel pipe flange
标准状态：
现行
发布日期：
2000-09-02
实施日期：
2001-07-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
152.18 KB

标准分类号

标准ICS号：
流体系统和通用件>>管道部件和管道>>23.040.60法兰、管接头及其连接件
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
GB/T 9120.5-1988 GB/T 9120.6-1988
采标情况：
≈ISO 7005-1-1992

出版信息

出版社：
中国标准出版社
页数：
5页
标准价格：
10.0 元

其他信息

首发日期：
1988-04-25
复审日期：
2004-10-14
起草单位：
机械科学研究院
归口单位：
全国管路附件标准化技术委员会
发布部门：
国家质量技术监督局
主管部门：
中国机械工业联合会

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了公称压力PN为1.6、2.5和4.0MPa的榫槽面对焊环板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力PN1.6～PN4.0MPa的榫槽面对焊环板式松套钢制管法兰。 GB/T 9120.3-2000 榫槽面对焊环板式松套钢制管法兰 GB/T9120.3-2000

标准内容

部分标准内容：

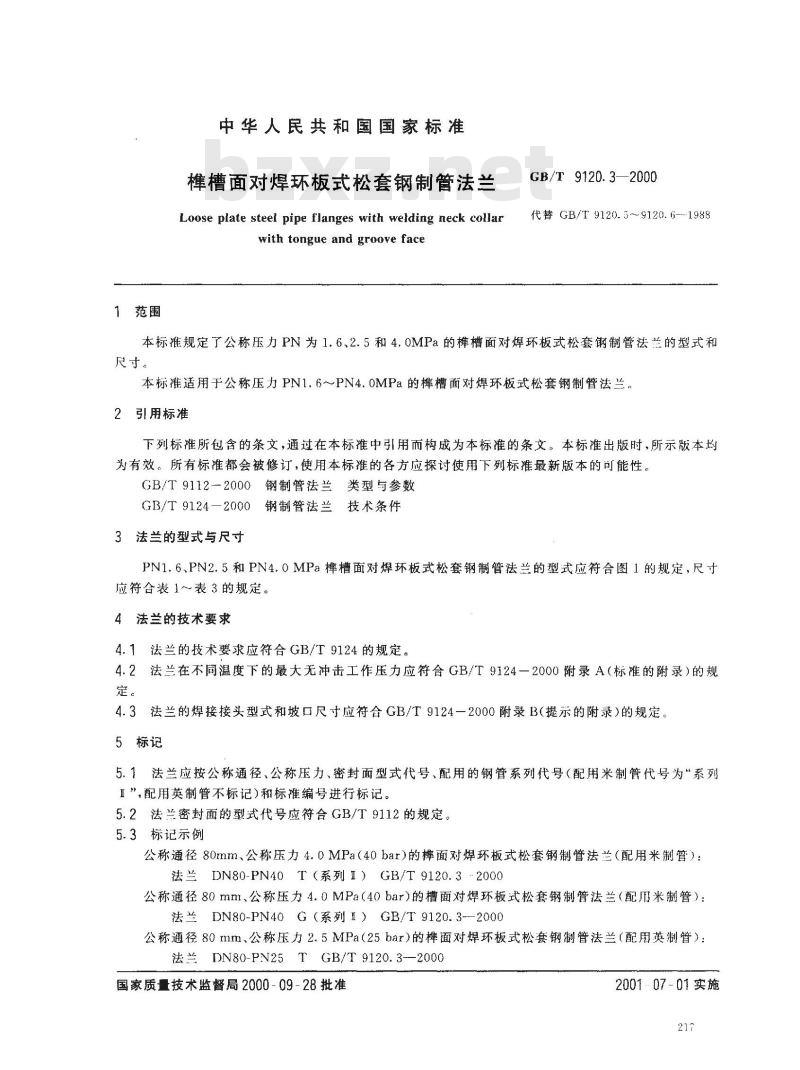

1范围
中华人民共和国国家标准
槿槽面对焊环板式松套钢制管法兰Loose plate steel pipe flanges with welding neck collarwith tongue and groove face
GB/T9120.3—2000
代替GB/T9120.59120.6--1988免费标准下载网bzxz
本标准规定了公称压力PN为1.6、2.5和4.0MPa的样槽面对焊环板式松套钢制管法兰的型式和尺寸。
本标谁适用于公称压力PN1.6～PN4.OMPa的槽面对焊环板式松套钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112-2000钢制管法兰类型与参数GB/T9124-2000钢制管法兰技术条件3法兰的型式与尺寸
PN1.6、PN2.5和PN4.0MPa样槽面对焊环板式松套钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表3的规定。
4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B（提示的附录）的规定5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列I”，配用英制管不标记)和标准编号进行标记。5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
公称通径80mm、公称压力4.0MPa（40bar）的面对焊环板式松套钢制管法兰（配用米制管）：法兰DN80-PN40T（系列I）GB/T 9120.3~2000公称通径80mm、公称压力4.0MPa（40bar）的槽面对焊环板式松套钢制管法兰（配用米制管）：法兰DN80-PN40G（系列1）GB/T9120.3--2000公称通径80mm、公称压力2.5MPa（25bar）的面对焊环板式松套钢制管法兰（配用英制管）：法兰 DN80-PN25 T GB/T 9120.3-—2000国家质量技术监督局2000-09-28批准2001：07-01实施
GB/T9120.3-2000
公称通径80mm，公称压力2.5MPa（25bar)的槽面对焊环板式松套钢制管法兰（配用英制管）：法兰DN80-PN25GGB/T9120.3--2000N

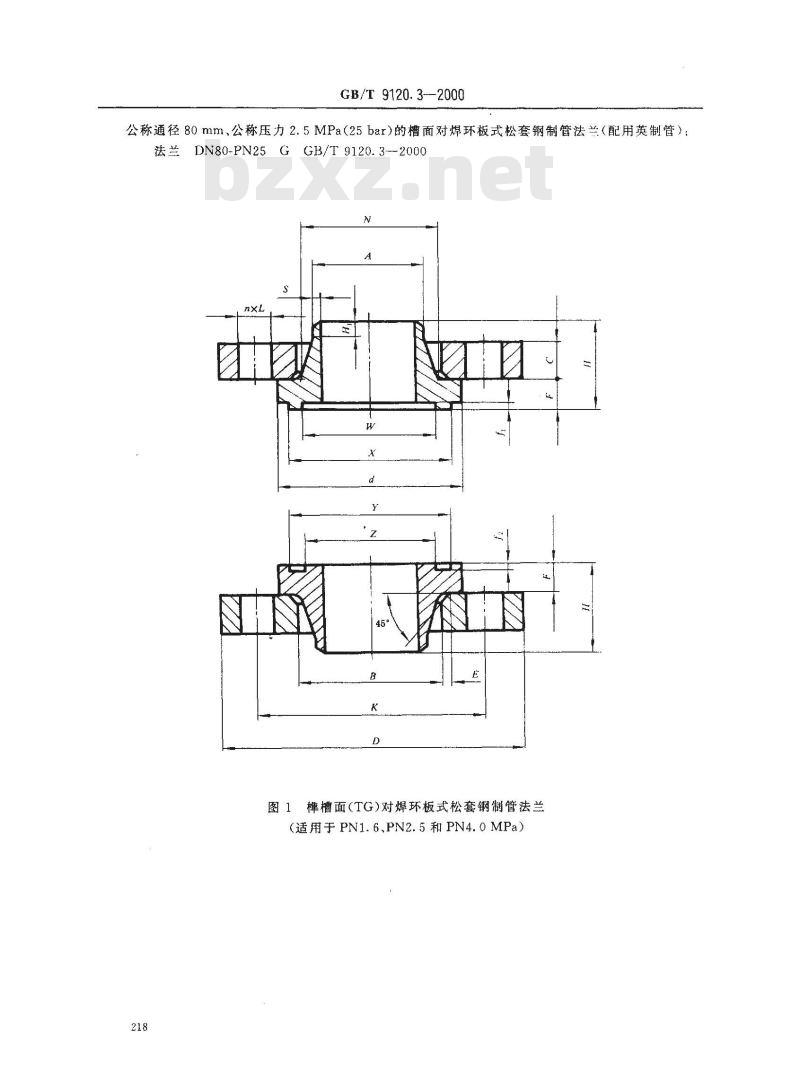

图1槽面(TG)对焊环板式松套钢制管法兰适用于PN1.6、PN2.5和PN4.0MPa）218
GB/T9120.3—2000
9120.3-—2000
GB/T 9
GB/T9120.3—2000
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
