【国家标准(GB)】 平面、突面板式平焊钢制管法兰

GB/T 9119—2000

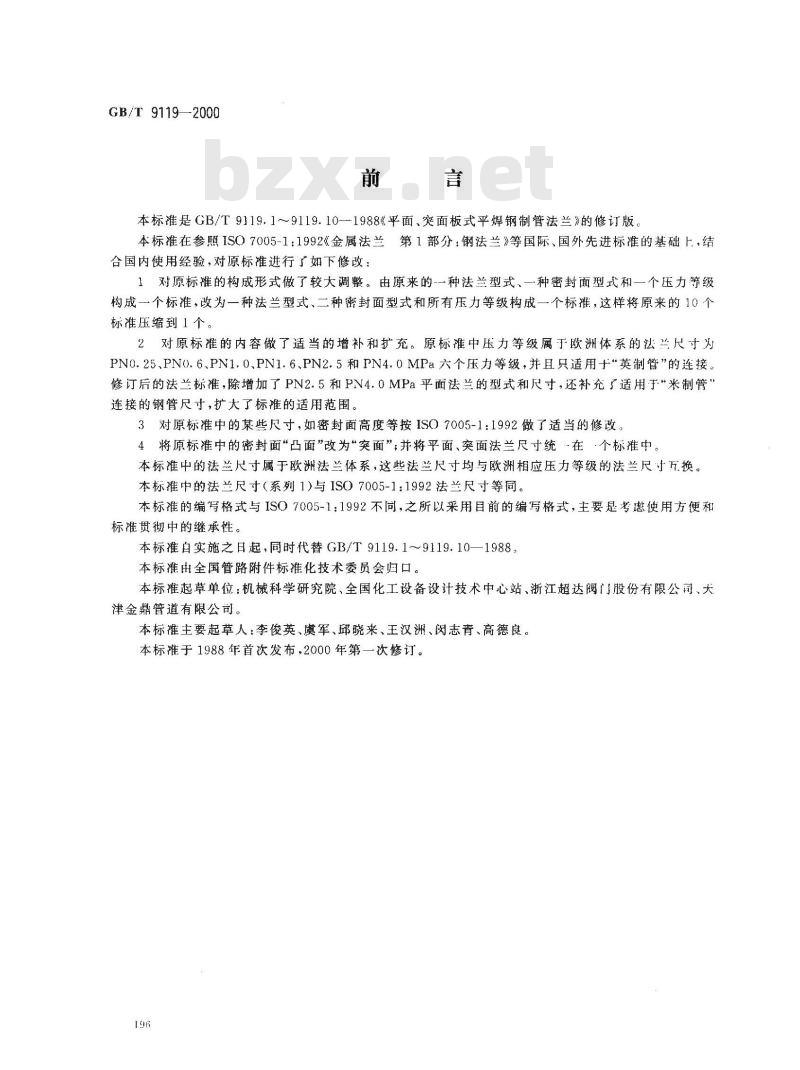

本标准是GB/T9119.1~9119.10-1988《平面、突面板式平焊钢制管法兰》的修订版本标准在参照ISO7005-1：1992《金属法兰第1部分：钢法兰》等国际、国外先进标准的基础上，结合国内使用经验，对原标准进行了如下修改：1对原标准的构成形式做了较大调整。由原来的一种法兰型式、一种密封面型式和一个压力等级构成一个标准，改为一种法兰型式、二种密封面型式和所有压力等级构成一个标准，这样将原来的10个标准压缩到1个。
2对原标准的内容做了适当的增补和扩充。原标谁中压力等级属于欧洲体系的法兰尺寸为PNO.25、PNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa六个压力等级，并且只适用于\英制管”的连接。修订后的法兰标准，除增加了PN2.5和PN4.0MPa平面法兰的型式和尺寸，还补充了适用于\米制管”连接的钢管尺寸，扩大了标准的适用范围。3对原标准中的某些尺寸，如密封面高度等按ISO7005-1：1992做了适当的修改。4将原标准中的密封面”凸面”改为突面”，并将平面、突面法兰尺寸统“在·个标准中本标准中的法兰尺寸属于欧洲法兰体系，这些法兰尺寸均与欧洲相应压力等级的法兰尺寸万换。本标准中的法兰尺寸（系列1)与IS07005-1：1992法兰尺寸等同。本标准的编写格式与ISO7005-1:1992不同，之所以采用目前的编写格式，主要是考虑使用方便和标准贯彻中的继承性。
本标准自实施之日起，同时代替GB/T9119.1～9119.10—1988本标推全国管路附件标化技术委员会归口。本标准起草单位：机械科学研究院、全国化工设备设计技术中心站、浙江超达阀门股份有限公司、大津金鼎管道有限公司。
本标雄主要起草人：李俊英、虞军、邱晓来、王汉洲、闵志青、高德良。本标准于1988年首次发布，2000年第一次修订。196
1范围

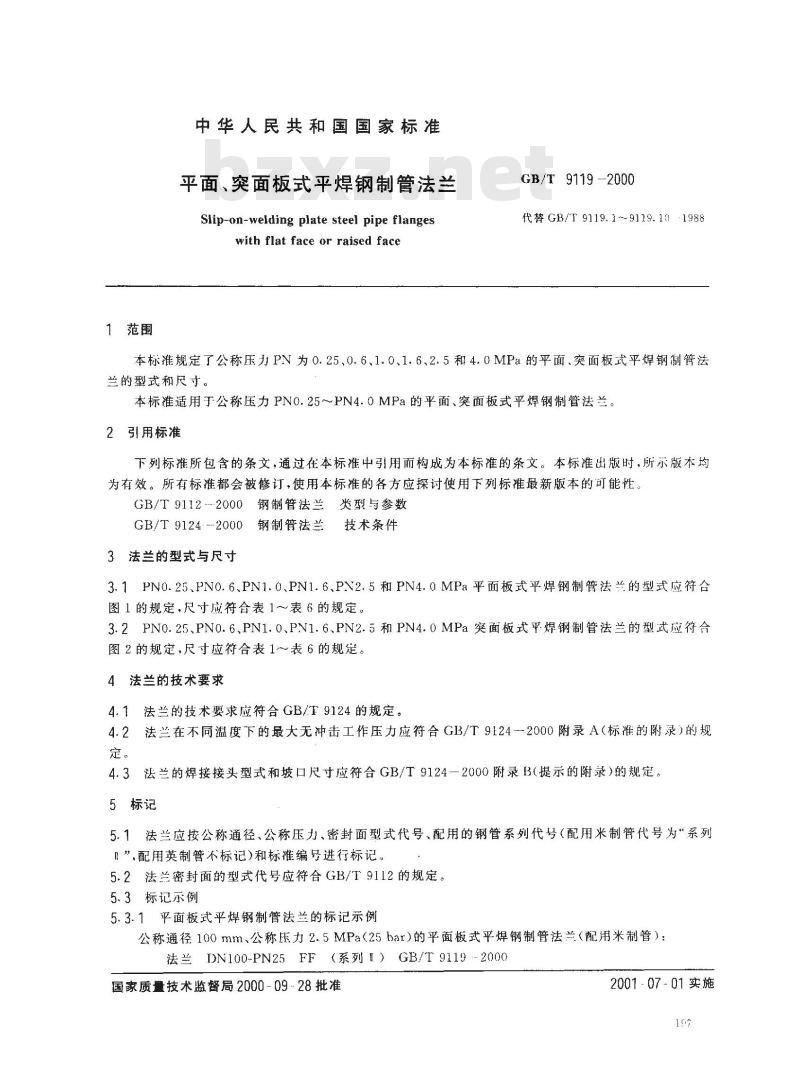

中华人民共和国国家标准
平面、突面板式平焊钢制管法兰Slip-on-welding plate steel pipe flangeswith flat face or raised faceGB/T9119-2000
代GB/T9119.1～9119.10-1988
本标准规定了公称压力PN为0.25、0.6、1.0、1.6,2.5和4.0MPa的平面、突面板式平焊钢制管法兰的型式和尺寸。
本标准适用于公称压力PNO.25PN4.0MPa的平面、突面板式平焊钢制管法兰。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T9112-2000钢制管法兰类型与参数GB/T9124--2000钢制管法兰技术条件3法兰的型式与尺寸
3.1PNO0.25、PNO.6、PN1.0、PN1.6、PV2.5和PN4.0MPa平面板式平焊钢制管法兰的型式应符合图1的规定，尺寸应符合表1～表6的规定。3.2PNO.25、PNO.6、PN1.0、PN1.6、PN2.5和PN4.0MPa突面板式平焊钢制管法兰的型式应符合图2的规定、尺寸应符合表1～表6的规定。4法兰的技术要求
4.1法兰的技术要求应符合GB/T9124的规定。4.2法兰在不同温度下的最大无冲击工作压力应符合GB/T9124一2000附录A（标准的附录）的规定。
4.3法兰的焊接接头型式和坡口尺寸应符合GB/T9124一2000附录B（提示的附录）的规定。5标记
5.1法兰应按公称通径、公称压力、密封面型式代号、配用的钢管系列代号（配用米制管代号为“系列”，配用英制管不标记)和标准编导进行标记5.2法兰密封面的型式代号应符合GB/T9112的规定。5.3标记示例
5.3.1平面板式平焊钢制管法兰的标记示例公称通径100mm、公称压力2.5MPa（25bar）的平面板式平焊钢制管法（配用米制管）：法兰DN100-PN25FF（系列I）GB/T9119-2000国家质量技术监督局2000-09-28批准2001-07-01实施
GB/T9119--2000

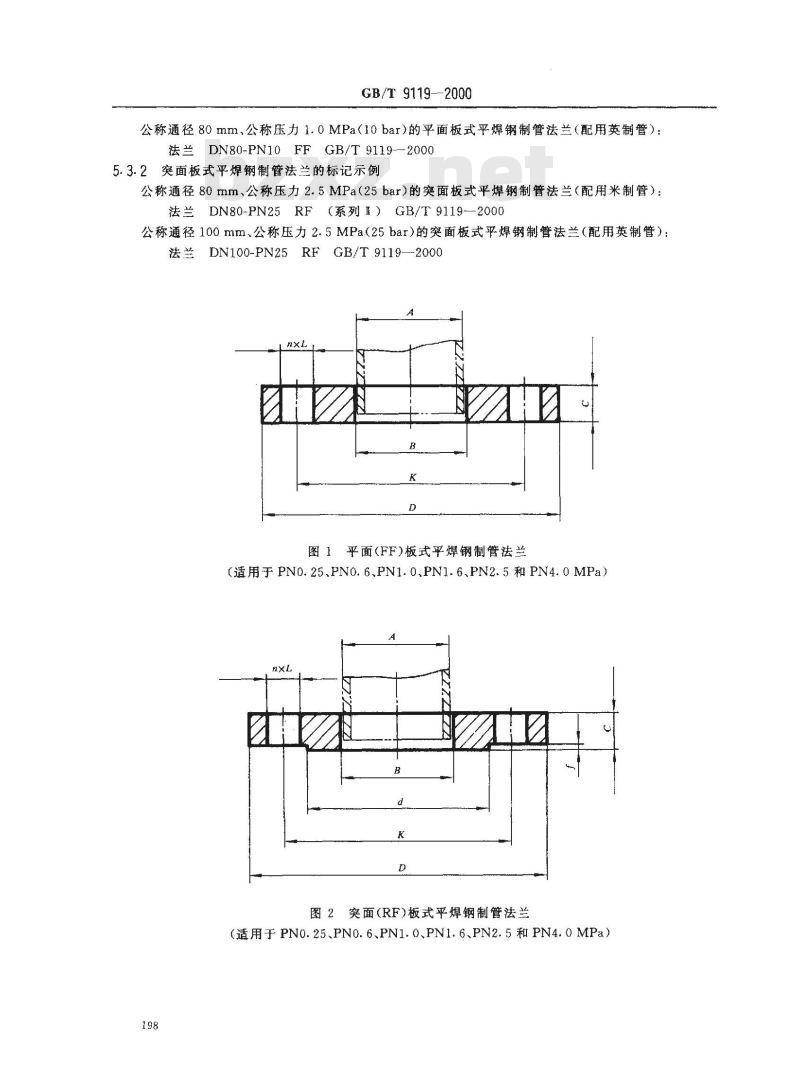

公称通径80mm、公称压力1.0MPa（10bar)的平面板式平焊钢制管法兰（配用英制管）：法兰DN80-PN10FFGB/T9119-20005.3.2突面板式平焊钢制管法兰的标记示例公称通径80rnm、公称压力2.5MPa（25bar）的突面板式平焊钢制管法兰（配用米制管）：法兰DN80-PN25RF（系列I）GB/T 9119—2000公称通径100mm、公称压力2.5MPa（25bar)的突面板式平焊钢制管法兰（配用英制管）：法兰DN100-PN25RFGB/T9119—2000平面(FF)板式平焊钢制管法兰
(适用于 PN0.25、PN0.6.PN1.0、PN1.6、PN2、5 和 PN4.0 MPa)nx
图2突面（RF)板式平焊钢制管法兰(适用于 PN0.25、PN0.6、PN1.0、PN1.6、PN2.5 和 PN4.0 MPa)198
钢管外径
系列1
GB/T9119—2000

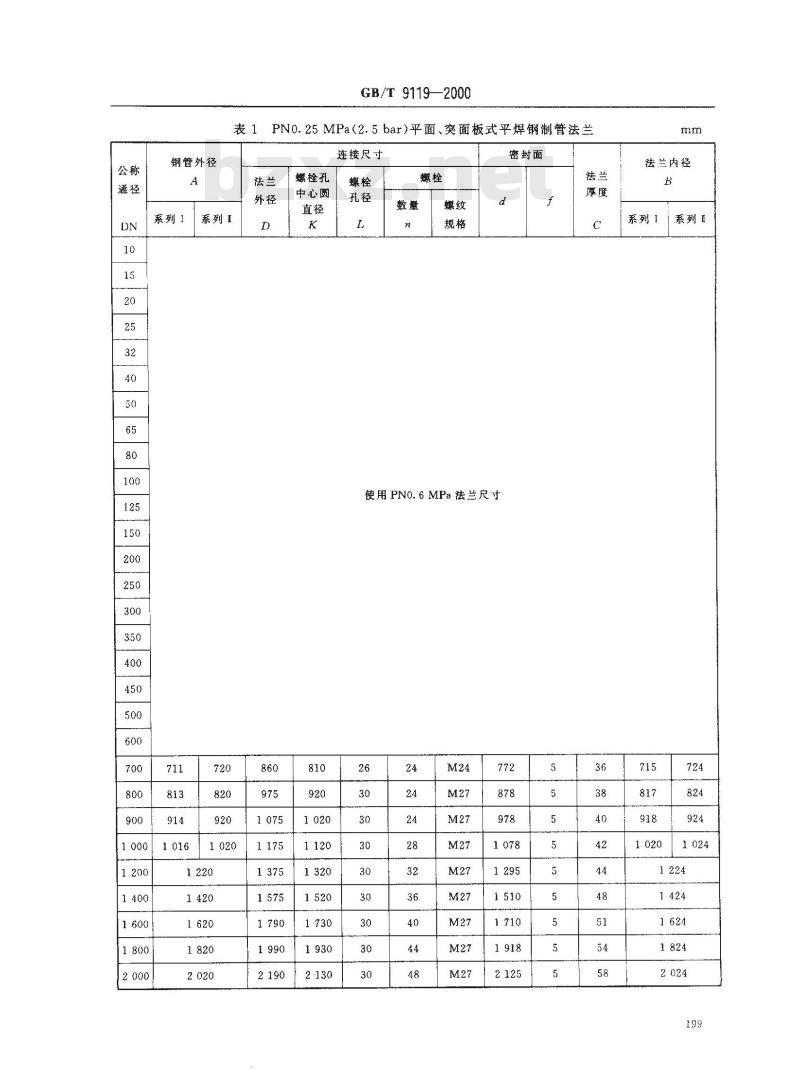

PNo.25MPa(2.5bar)平面、突面板式平焊钢制管法兰连接尺寸
系列I
螺栓孔
中心圆
使用PNO.6MPa法兰尺寸
密封面
法兰内径
系列1
系列［
钢管外径
系列1
系列1
GB/T9119-2000

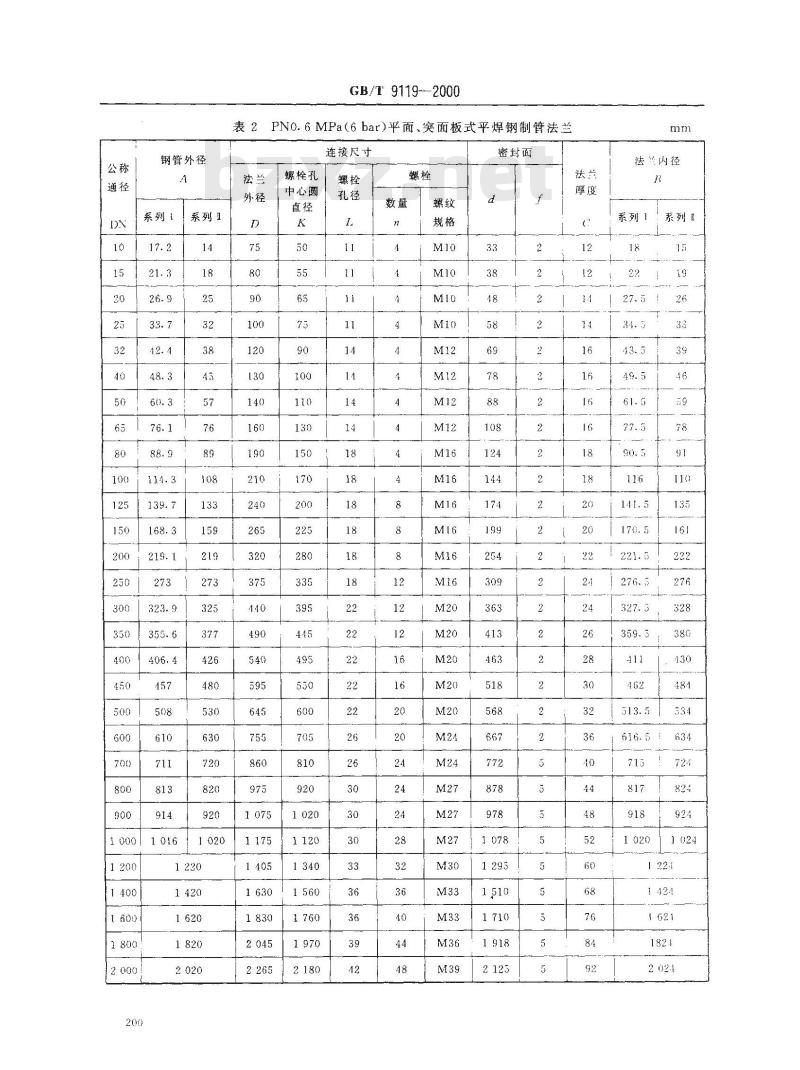

PNO.6MPa（6bar）平面、突面板式平焊钢制管法兰表2
连接尺寸
螺栓孔
中心圆
密封面
法内径
系列1
系列1
钢管外径
系列1
系列1
GB/T 9119—2000
表3PN1.0MPa(10bar)平面、突面板式平焊钢制管法兰连接尺寸
螺栓孔
中心圆
使用PN4.0MPa法兰尺寸
使用PN1.6MPa法兰尺寸
密封面
法兰内径
系列1
系列1
钢管外径
系列！
系列1wwW.bzxz.Net
GB/T9119—2000
表 4PN1.6 MPa(16bar)平面、突面板式平焊钢制管法兰连接尺寸
螺栓孔
中心圆
使用PN4.OMPa法兰尺寸
密封面
法兰内径
系列1
系列亚
钢管外径
系列！
系列1
GB/T9119-2000
表5PN2.5MPa（25bar）平面、突面板式平焊钢制管法兰连接尺寸
螺栓孔
中心圆
使用PN4.OMPa法兰尺寸
密封面
法兰内径
系列1
系列1
钢管外径
系列1
系列！
GB/T9119—2000
PN4.0MPa（40bar）平面、突面板式平焊钢制管法兰表6
连接尺寸
螺栓孔
中心圆
密封面
法兰内径
系列1
系列1
