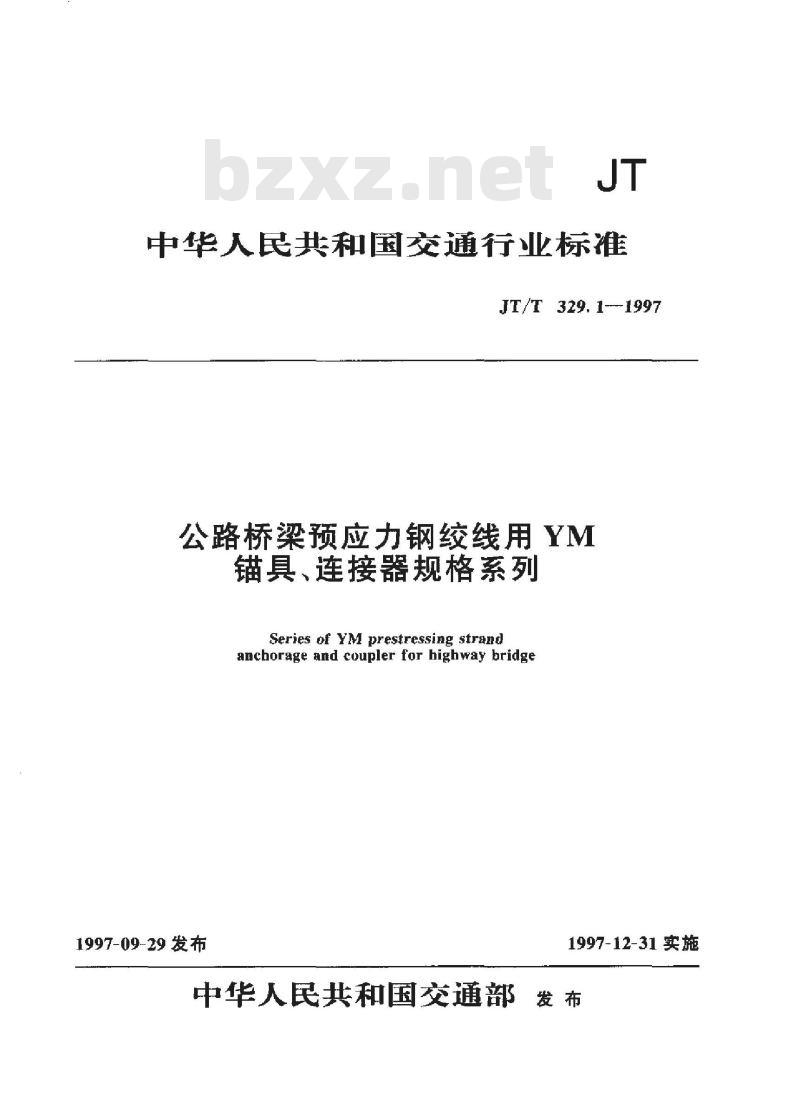

【交通行业标准(JT)】 公路桥梁预应力钢绞线用YM锚具、连接器规格系列

中华人民共和国交通行业标准
JT/T 329.1-1997
公路桥梁预应力钢绞线用YM
锚具、连接器规格系列
Series of YM prestressing strandanchorage and coupler for highway bridge1997-09-29发布
1997-12-31实施
中华人民共和国交通部发布

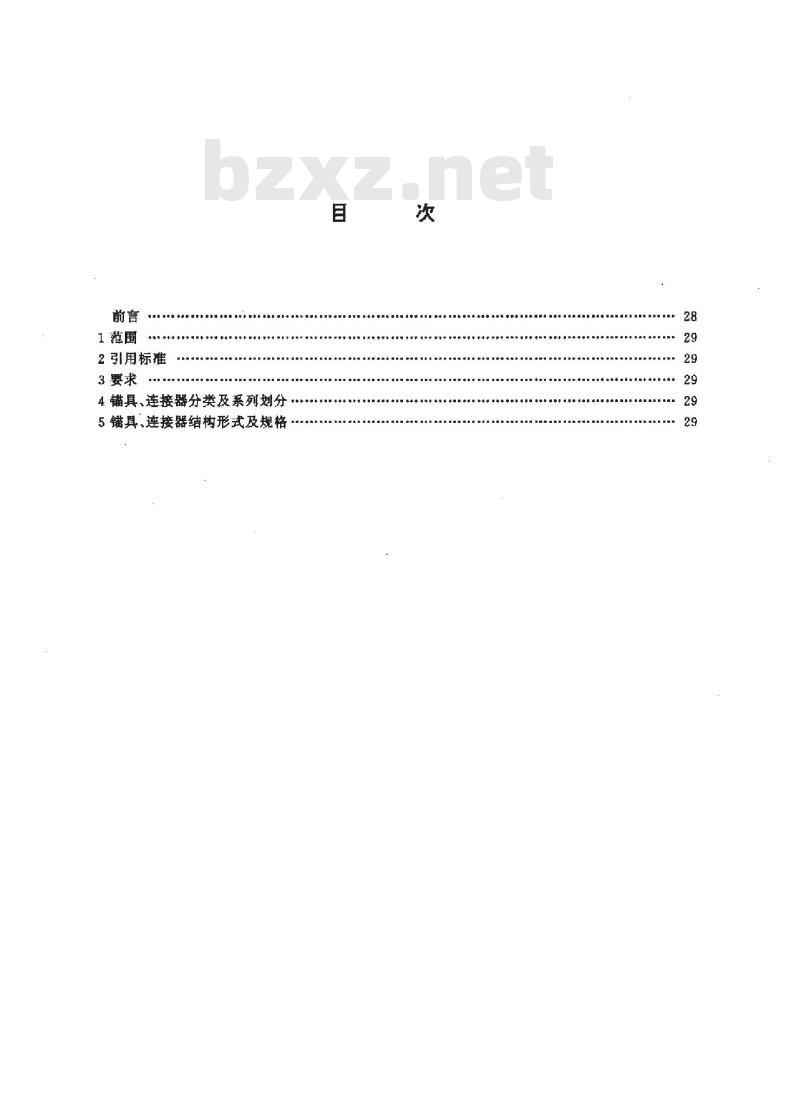

1范圃
2引用标准
3要求
4锚具、连接器分类及系列划分
5锚具、连接器结构形式及规格，目

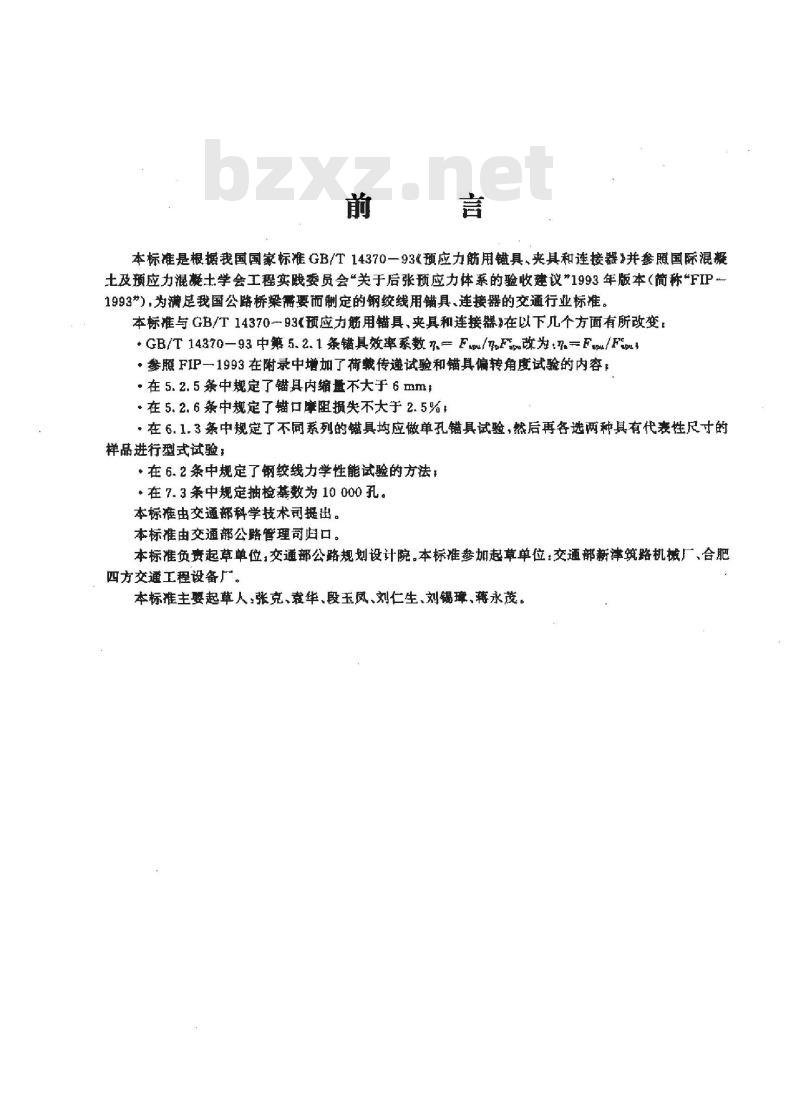

本标准是根据我国国家标准GB/T14370一93预应力筋用锚具，夹具和连接器》并参照国际混凝土及预应力混凝士学会工程实践委员会关于后张预应力体系的验收建议”1993年版本（简称“FIP1993”），为满足我国公路桥梁需要而制定的钢绞线用锚具、连接器的交通行业标准。本标准与GB/T1437093（预应力筋用锚具，夹具和连接器》在以下儿个方面有所改变，GB/T14370-93中第5.2.1条锚具效率系数=Fu/mFu改为t一Fau/Fp+*参照FIP一1993在附录中增加了荷载传遵试验和锚具偏转角度试验的内容；，在5.2.5条中规定了锚具内缩量不大于6mm·在5.2.6条中规定了锚口摩阻损失不大于2.5%，，在6.1.3条中规定了不同系列的锚具均应做单孔锚具试验，然后再各选两种具有代衰性尺寸的样品进行型式试验：
·在6.2条中规定了钢绞线力学性能试验的方法，，在7.3条中规定抽检基数为10000孔。本标准由交通部科学技术司提出。本标准由交通部公路管理司归口。本标准负责起草单位：交通部公路规划设计院。本标推参加起草单位：交通部新津筑路机械厂、合肥四方交通工程设备厂。
本标准主娶起草人：张克、袁华段玉凤、刘仁生，刘锡璋，蒋永茂。1范围

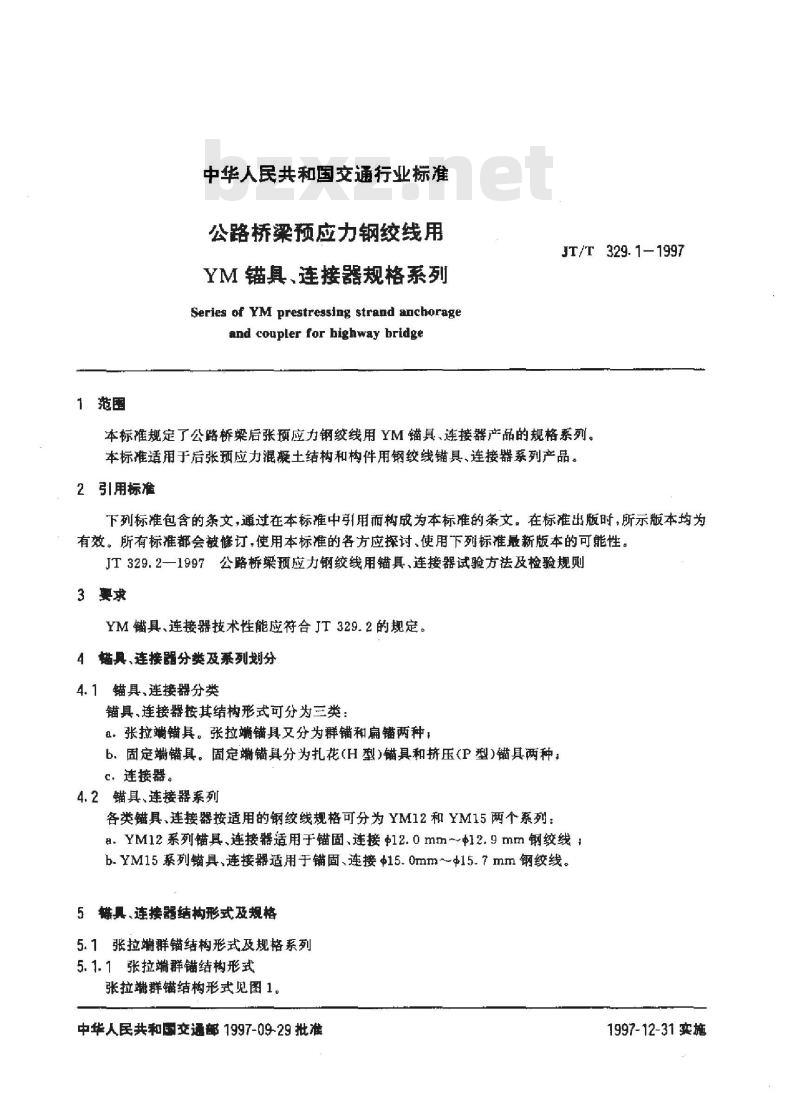

中华人民共和国交通行业标准
公路桥梁预应力钢绞线用
YM镭具、连接器规格系列
Series of YM prestressing strand anchorageand coupler for highway bridgeJT/T 329.1-1997
本标准规定了公路桥梁后张预应力钢绞线用YM锚具、连接器产品的规格系列。本标准适用于后张预应力混凝土结构和构件用钢绞线锚具、连接器系列产品。2引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。JT329.2-1997公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规则3要求
YM锚具、连接器技术性能应符合JT329.2的规定。4锚具、连接器分类及系列划分
4.1锚具，连接器分类
锚具，连接器按其结构形式可分为三类。张拉端锚具。张拉端锚具又分为群锚和扁锚两种，b.固定端锚具。固定端锚具分为扎花(H型)锚具和挤压(P型)锚具两种：c，连接器。
4.2锚具、连接器系列
各类锚具、连接器按适用的钢绞线规格可分为YM12和YM15两个系列：a.YM12系列锚具、连接器适用于锚固、连接12.0mm~12.9mm钢绞线；b.YM15系列铺具，连接器适用于铺固、连接15.0mm~Φ15.7mm钢绞线。5具、连接器结构形式及规格
5.1张拉端群锚结构形式及规格系列5.1.1张拉端群锚结构形式
张拉端群锚结构形式见图1。
中华人民共和国交通部1997-09-29批准1997-12-31实施
JT/T 329.1--1997
图1张拉端群锚结构形式
1-锚下垫板，2-钢绞线，3-波纹管：4-螺旋筋，5-铺圈；6-夹片张拉端群锚规格系列
张拉端群锚规格系列见表1。
张拉端群锚规格系列
YM15-1 #
YM15-3 *
YM15-4 *
YM15-5*
YM15-6~7
YM15-B-9 *
YM15-12*
YM15-14
YM15-16
YM15-19 +
YM15-22
YM15-24*
YM15-27*
YM15-31 *
YM15-37*
YM12-1#
YM12-3*
YM12-4 *
YM12-5*
YM12-7 #
YM12-8
YM12-9*
储下垫板
波纹管外径
（单位：mm）
YM12-12
YM12-14
YM12-16
YM12-19 #
YM12-22
YM12-24 *
YM12-27 *
YM12-31*
YM12-37*
JT/T329.1-1997
续上表
锚下垫板
注：*号为优选规格，锚圈布孔形式见图2孔
波纹管外径
图2张拉端锚圈布孔形式
5.2张拉端扇锚结构形式及规格
5.2.1张拉端扁锚结构形式
张拉端扁锚结构形式见图3。
5.2.2张拉端扁锚规格系列
张拉端偏锚规格系列见表2。
8孔～7孔
YMB15-2
YMB15-3
YMB15-4
YMB15-5
YMB12-2
YMB12-3
YMB12-4
YMB12-5
JT/T329.1-1997
图3张拉端扁锚结构形式
1-钢绞线；2-波纹管，3-扁锚垫板；4-扁锚圈，5-夹片表2张拉端扁锚规格系列
固定端锚具结构形式及规格
固定挤压(P型)锚具
固定端挤压（P型）锚具结构形式见图4。博
扁锚垫
图4固定端挤压（P型）锚结构形式B
（单位，mm）
波纹管
1-垫板，2-波纹管：3-排气孔：4-螺旋筋：5-钢绞线6-P型锚具5.3.1.2固定端挤压(P型)锚具规格C
JT/T329.1-1997
固定端挤压(P型)锚具规格系列见表3。表3固定端挤压（P型）锚具规格系列序号
YMP15-3
YMP15-4
YMP15-5
YMP15-7
YMP15-8
YMP15-9
YMP15-12
YMP15-19
YMP15-27
YMP12-3
YMP12-4
YMP12-5
YMP12-7
YMP12-8
YMP12-9
YMP12-12
YMP12-19
YMP12-27
YMP12-31
：150
固定端扎花(H型)锚具
5. 3. 2. 1
固定端扎花(H型)锚具结构形式
固定端扎花（H型)锚具结构形式见图5。110
配置1
配量2
图5固定端扎花（H型）锚具结构形式1-波纹管：2-约束环，3-螺旋筋，4-钢绞线，5-隔架：6-钢绞线扎花球头（单位；tnm）
JT/T 329.1-1997
5.3.2.2固定端扎花(H型）锚具规格系列固定端扎花（H型）锚具规格系列见表4表4
固定端扎花(H型)锚具规格系列
YMH15-3
YMH15-4
YMH15-7
YMH15-12
YMH15-19
YMH15-31
YMH15-37
YMH12-3
YMH12-4
YMH12-7
YMH12-12
YMH12-19
YMH12-22
YMH12-31
YMH12-37
固定端扇锚结构形式
固定端编锚结构形式
固定端扁锚结构形式见图6。
图6固定端扁锚结构形式
1-钢绞线：2-波纹管：3-约束环，4-垫板+5-P型锚具5.4.2固定端扁锚规格系列
（单位tmm）
固定端扁锚规格系列见表5。
YMPB15-2
YMPB15-3
YMPB15-4
YMPB15-5
5.5连接器
5.5.1连接器结构形式
连接器结构形式见图7。
JT/T 329.1-1997
表5固定端扁锚规格系列
YMPB12-2
YMPB12-3
YMPB12-4
YMPB12-5
参照张拉蹦群锚斤美凡小
图7连接器结构形式
（单位：mm）
1-波纹管，2-约束环13-罩壳，4-排气孔，5-钢绞线；6-夹片：7-P型锚具?8-连接器连接器规格系列
连接器规格见系列表6。
连接器规格系列
YMJ15-2
.YMJ15-3
YMJ15-4
YMJ15-5
YMJ15-7
YMJ15-8
YMJ15-9
YMJ15-12
YMJ15-19bZxz.net
YMJ15-22
YMJ15-31
YMJ15-37
YMJ12-3
(单位,mm）
YMJ12-4
YMJ12-5
YMJ12-7
YMJ12-8
YMJ12-9
YMJ12-12
YMJ12-19
YMJ12-22
YMJ12-31
YMJ12-37
JT/T 329.1-1997
续上表
