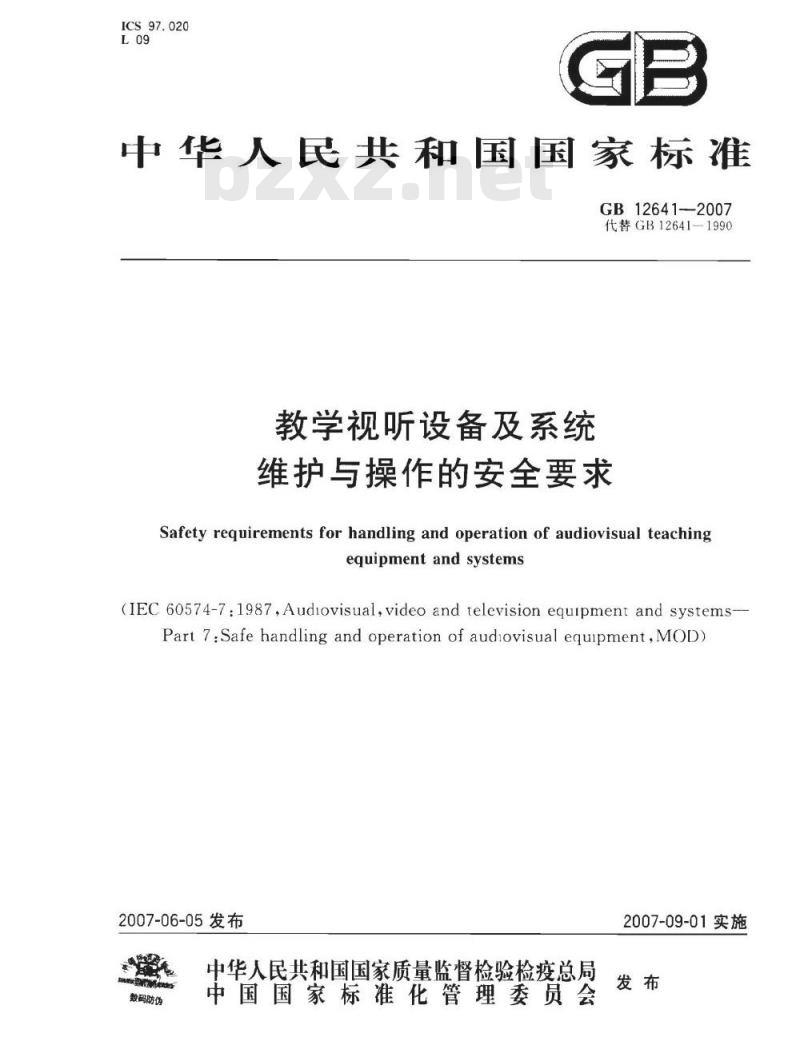

【国家标准(GB)】 教学视听设备及系统维护与操作的安全要求

ICS97.020
中华人民共和国国家标准www.bzxz.net
GB12641-2007
代替GB12641-1990
教学视听设备及系统
维护与操作的安全要求
Safety requirements for handling and operation of audiovisual teachingequipment and systems
(IEc 60574-7:1987,Audiovisual,video and television equipment and systems-Part 7:Safe handling and operation of audiovisual equipment,MOD)2007-06-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伤
2007-09-01实施
GB12641—2007

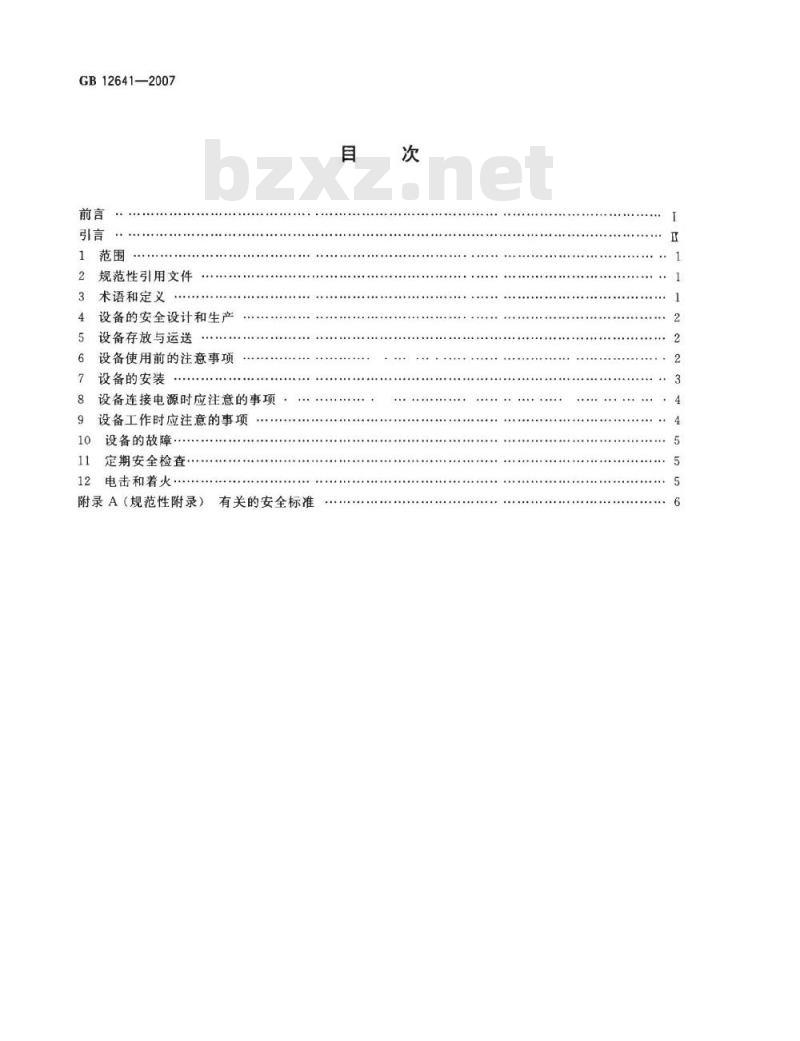

规范性引用文件
术语和定义
设备的安全设计和生产
设备存放与运送
设备使用前的注意事项
设备的安装
设备连接电源时应注意的事项
设备工作时应注意的事项
设备的故障
定期安全检查
电击和着火
附录A（规范性附录）
有关的安全标准

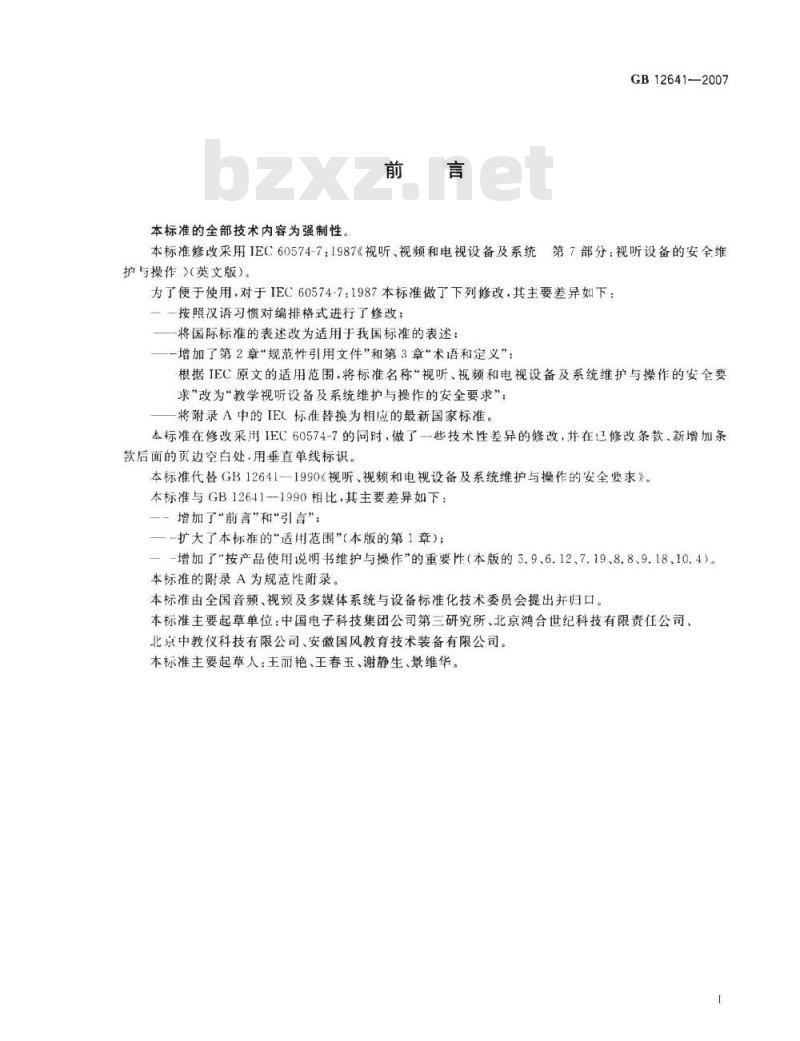

本标准的全部技术内容为强制性。前言
GB12641—2007
本标准修改采用1EC60574-7：1987《视听、视频和电视设备及系统第7部分：视听设备的安全维护与操作》（英文版）。
为了便于使用，对于IEC60574-7：1987本标准做了下列修改，其主要差异如下：一一按照汉语习惯对编排格式进行了修改；一将国际标准的表述改为适用于我国标准的表述：一增加了第2章“规范性引用文件”和第3章“术语和定义”；根据IEC原文的适用范围，将标准名称“视听、视频和电视设备及系统维护与操作的安全要求”改为“教学视听设备及系统维护与操作的安全要求”；将附录A中的IEC标准替换为相应的最新国家标准。本标准在修改采用IEC60574-7的同时，做了一些技术性差异的修改，并在已修改条款、新增加条款后面的页边空白处用垂直单线标识。本标准代替GB12641一1990（视听、视频和电视设备及系统维护与操作的安全要求》。本标准与GB12641--1990相比，其主要差异如下：一一增加了“前言”和“引言”：一扩大了本标准的“适用范围”（本版的第1章）；一-增加了\按产品使用说明书维护与操作”的重要件（本版的5.9、6.12、7.19、8.8、9.18、10.4）。本标准的附录A为规范性附录。
本标准由全国音频、视频及多媒体系统与设备标准化技术委员会提出并归口。本标准主要起草单位：中国电子科技集团公司第三研究所、北京鸿合世纪科技有限责任公司、北京中教仪科技有限公司、安徽国风教育技术装备有限公司。本标准主要起草人：王丽艳，王春玉、谢静生、景维华。1
GB12641—2007
近十几年，教学视听设备及系统发展迅速、品种增加。另外，许多教学视听设备及系统已由原来的电教馆、电教室专人负责、专人使用，发展为进人每个教室；随之而来的是其使用者和接触者也发生了变化，他们可能是没有任何用电常识的中、小学师生，因此，系统的维护与操作的安全要求就变得尤为重要。
GB12641—1990等同采用IEC60574-7：1987。该IEC标准颁布距今15年，已远远跟不上现阶段电化教学设备及系统的实际需要。本标准为GB12641一1990的第一次修订，主要的修订内容如前言所述。
本标准是国内目前唯一规范整个视听系统安全性的标准。1范围
教学视听设备及系统
维护与操作的安全要求
本标准规定了教学视听设备及系统维护与操作的安全要求GB12641—2007
本标准适用于教学视听领域中广泛使用的视听、视频和电视设备及系统的安全维护和操作。其目的是为了使接触和操作视听设备者，在教育或训练的场合下能有所遵循以便采取适当的防护措施确保安全。
规范性引用文件
下列文件中的条
本标准白
引用而成为
标准的条款。
是注日期的享用文件，其随后所有误的内容）或修
本标准，然而，鼓励根据本标准达成协议的各方研究的修改单（不包括勘
订版均不适用于
件的新版本。
是否可使用这些文
GB2893
GB2894
GB4943
GB/T7450
GB7947
GB8898
全色（neq
凡是不注日期的引用文件，其最新版本适用于本标准。ISO3864
全标志（neISO
言息技术设
备的安
消费品使
用说明
消费品使
用说明
3864:1984
idtIEC60950
家用和类似用途电器的使用说明电子设备
雷击保护
GB/T50311
GB/T5465.2
导体的颜色或数字标识（idtIEC60446：1989）S
频、视频及类似电子
eqyJEc
设备安全要求
工业产品
使用说明书
60065：199
建筑与建筑群综合布线系统工程设计规范设备用图形符号
IEC60417-1994
GB/T9002—1996
视频和视听设备及系统词汇（neqIEC60574-2：1992）额
标准中有关儿童安全的要求
GB/T134331992
视频成
JY/T03632002
ISO/IEC11801:1995
3术语和定义
信息技术
用通用布线系统
下列术语和定义适用于本标准。3.1
视听、视频和电视设备及系统audiovisual、videoandtelevisionequipmentandsystems用于声音或图像的摄取、接收、记录、处理、传输、放大及多媒体重放的设备和系统，包括它们的辅助件。
这些设备的具体定义应符合GB/T9002。3.2
冷凝condensation
白于温度突然变化，在物体表面所产生的结露现象。GB12641—2007
指定人assigner
指经过专门训练、执行某项任务、具有相应安全资历和经验的人员。3.4
视频展示台videopresenter
由控制系统操作，可以将实物、资料、胶片、底片等经过摄像、处理并能通过视频显示设备显示出来的装置。
见JY/T0363—2002中3.1定义。
多媒体中央控制器multimediacentercontroler在多功能厅及多种音视频设备使用的场合，能够控制各种视听设备的多媒体信号切换、持别是能控制它们的主要功能及电源通断的设备。4设备的安全设计和生产
设计和生产出的一切设备，在任何时间均应符合国家或国际认可的安全标准，不同产品应符合附录A中标准的相关要求。
5设备存放与运送
51设备应贮存在温度为（0～40℃之间通风、无腐蚀源的干燥地方，特殊设备除外。52在炎热或寒冷的天气里，设备不应存放在密封车辆等运输工具内。53设备在运送中，应有措施防币雪和其他任何形式的潮气侵装。54当不可避免地要在高低极限温度间运送时，应当注意避免冷凝引起的电击危险，受到这种冷凝影响的设备，在接通电源之前应彻底地加以于燥。55设备运达装置（手推车或各种运输车）应有足够的强度和稳定性，以保证设备的安全运送。运送装置应能自由灵适地使用，对其固定件、轮子和轮胎应定期检查。装载物承受面的周边应有凸起的保扩挡边或有将装载物固定的某些措施。56当装载物的高度挡住运输人员前方视线时，应平稳而缓慢地操纵运送装置。在地面高度变化时，应施加适当的辅助措施。
57搬运提手必须牢固完好。
5.8搬运重设备和大体积设备时应有相应的措施。59其他特殊汪意事项应按包装箱及产品使用说明书的要求，应遵照GB5296.1、GB5296.2、GR9969.1、GB/T13433的有关规定。6设备使用前的注意事项
6.1设置的工作电源电压、频率及其波动范围应与符合国家标准的电网电源相适应。其多用电源电压选择器应调整到与当地电网电源相适应的位置上。6.2从新设备上拆除所有运输用的螺钉和其他夹持装置并妥善保存，以备再次运输时使用。6.3所用设备的盖和把手应牢固而无损伤，外壳应无损伤、裂纹或孔洞，所有旋钮、键和其他操作控制器应齐全而无损伤。
6.4各通风排气孔应无阻塞现象，所有保护栅应无损伤6.5设备无任何可伤人的锐边锐角或凸起部位。6.6所有电网电原线的绝缘（要求双重绝缘）呈完好状态。6.7电网电原线的所有插头和插座呈完好状态，无裂纹、不缺件、不变形，所有固定螺钉都应牢靠2
GB12641—2007
6.8电缆固定装置或应力消除装置应采用绝缘材料卡紧电网电源线的外护层，但不能损伤外护层。6.9系统使用的电网电源线的任一股不应对任何插头或插座的外部构成电的通路。6.10系统连接的可拆插头内部连线要用钩焊或端接螺钉紧，并且无未接或松脱的线股现象。6.11具有内接熔断器的插头和配电板应安装具有正确额定值（比如：电压、电流预飞弧时间/电流特性、分断能力）的熔断器。
6.12其他特殊注意事项应按产品使用说明书的要求。7设备的安装
7.1用电网电源供电的设备应避免在室外或任何潮湿的地方使用，专门为之设计的设备除外。7.2对要求组装或拆卸的设备，应有相应措施，应小心组装或拆卸投影屏幕及折叠架，以防止辅助设备部件伤人。
7.3设备台架或支座应有足够的强度和稳定性。对需要独立支撑的设备，应保证它能承受强气流或风的作用。
台架或支座应架设在平地上，并予以定位，使意外翻倒的危险减至最小。为了最大限度地确保安全，在支撑较重设备的台架或支座附近应该是非观众区。7.4支承在墙上或安装在天花板上的设备（如投影机等）使用的支臂应牢固可靠，并定期用拉力计进行检查。拉力计所施加的拉力应大于使用的投影机的总重量。建议采用安全保护链。7.5安装在墙上的投影屏、标志板等悬挂安装的设备，应定期进行检查，检查螺钉是否松动、失落或固定装置是否损伤，以保证升降机构正常工作。76带有活动臂的设备（如视频展示台）应安放平稳，使得不管其处于任何设计角度，在使用中都不应倾倒。
7.7应仔细地固定好所有电缆，特别是电网电源电缆。横跨门道的电缆是个潜在的危险。电缆不应与金属边框接触，应采取各种措施保证电缆不会把人倒或致使设备从台架支座上掉下米，有关安全标志应按GB2894的有关规定。
7.8电缆应采用鲜明的色彩以减少纤倒危险，橙色电缆就比暗淡色的电缆更易看清。颜色的选择应按（B2893的有关规定
7.9在用长距离传输视听信号的较大系统工程中，应遵循有关的特殊技木规范，如防雷、接地、综合布线测试安装等，见GB/T50311、ISO/IEC11801、GB7450。7.10悬挂投影机等较长的保护地线应就近单独接地。7.11外接电源线应安全地安装，其电流额定值应符合设备要求。由于盘绕会发热而造成电缆熔化或起火。因此绝不可采用把电源线盘绕的方式。7.12外接电源线一般不应从一个房间或走廊引到另一房间或走廊。以避免在某些情况下，由于不同相位的组合而在设备上可能产生的危险高压。7.13当电网电源插座采用多路转接器时，应注意保证插座不会过载。较好的办法是使用专业制造的配线板、正确地安装熔断器并有电原的指示灯。7.14对依靠保护地线而达到安全工作的设备·其三极插座转换器绝不可用两极插头，绝不可扳倒三极插头中的保护接地后，强行插入两极插座。当教室里没有安装保护地线而墙上只有两极插座时应使用Ⅱ类设备。
任Ⅱ类设备的定义见GB8898
7.15不应使用开裂或缺损的电原插座。各插座的安装应当可靠。任何开夫或指示灯应正确地发挥其作用。
7.16不应使用会造成过执或引起电源接触不良的插座、插头及转换器，遇有此类问题应向指定人报告。
GB12641—2007
所有电源开关，包括设备上的开关，在连接电网电源之前均应处于断位状态。7.18各种主控制台应配有专用锁。7.19其他特殊注意事项应按产品使用说明书的要求。8设备连接电源时应注意的事项
8.1不允许用湿手或站在湿地上触摸模设备！否则均有电击危险。特殊设计的设备除外。8.2若电源线是可取下来的，则用户应保证使用符合该设备的电源线且在插入电源之前，先将电源线接到设备上。
8.3设计为需要保护接地的设备（一般称为类设备），必须可靠地接地。具备Ⅱ类绝缘结构的设备，无需用保护接地措施。这种Ⅱ类设备应使用图1所示的“双重绝缘符号。CHINA
图1双重绝缘待号
8.4Ⅱ类设备上的电源插座只许连接其他Ⅱ类设备I类设备上的电源插座可连接Ⅱ类设备或备有保护接地的设备。而议备上的保护接地点要可靠地连接到插座的保护接地端子上。8.5如果用配电盘联接各设备的电源线，或者需要连接单独的保护接地线，其颜色应接GB7947的有关规定。
8.6控制总电网电心州断的设备（如多媒体中央控制器）应
先开启总电源，然后再依次开启各个设备的电流的冲击而损坏设备及转接器电源，防止因开机时眼通
8.7设备上不能放置装
装有液体的物品。
8.8其他特殊注意重项应按产品使用说明书的要求9设备工作时应注意的事项
所有可拆卸的安全保护板和面板均应处于正常位置上。通电前，设备的门盖均要可靠地关闭。9.1
9.2在接通电源开关先将所有音量控制器调至较小位置，以避免开机时音量有伤害人耳的可能性，这对听觉灵敏的小孩
特别重要
设计成音量由小渐大。
学习系统及教学中使用的耳机应限制真最大音量，并最好9.3某些良好设备的耳机插座内部，采用了一定程度的防止音量过大损伤人耳的功能，这时可参照说明书，将普通耳机直接连接。而场壳器的输出插座上，除某些类型的耳机，按括定人的意见可以安全地直接连接外，其他耳机一律不准连9.4用具有内接音量控制器的耳机时，应保证在收听前：调低音量控制器9.5工作时应避免用眼直视强光源或激光源。9.6不应故意让设备的任何运动部件停止或锁住，应注意避免手指、头发、衣服、珠宝手饰等与运动部件接触。
9.7当投影机或投影器等设备接通电源时，绝不允许直视它们的镜片或打开灯泡的检修门。9.8应保证投影机或投影器通风排气孔不会受堵，使空气流通。应当防止飘动的纸片等小物品可能被吸来贴住进气栅格，特别是处在设备下面的所有进气口。9.9应避免人和物品与灯罩栅格和邻近地方接触，应拿开诸如报纸、桌布和窗帘等物品，当触及时间过长，就可能发热而引起燃烧。
9.10更换有故障灯泡时，首先应按程序关掉设备的开关，待设备自然停止工作后，再从电源插座中拔出电源插头。在装新灯泡前，应先让有故障的灯泡和邻近地方冷却。在装上以前，应查询灯泡的额定标4
GB12641—2007
记或制造厂的技术手册，以保证换上正确类型和符合电气额定值的灯泡。绝不应当选用比推荐的电压、电流额定值更高的灯泡，因为这样做会有危险9.11各种气体放电灯及其他高压灯泡处于大压力下工作，甚至冷却时也如此。当灯泡发热时压力增加很大，此类灯泡应由指定人带上护目镜和手套进行维护和更换，以防高温碎片伤人。9.12系统长期停止工作时，应关断总电源。9.13更换熔断器必须采用规定的电压、电流预飞弧时间/电流特性、分断能力的熔断器。不许采用比设备的电源所要求的额定电流更大的熔断器，更不能用导线代替。9.14若更换的熔断器再次损坏，则应断开设备的开关，并报告指定人。9.15
设备及系统所使用的灯具，如果直接用电网电源供电，则使用时禁止用手触碰灯管及灯座的金属部分：灯管损坏时，应由指定人更换9.16
除非专门认可为无人值守的设备外，设备工作时应有人管理设备在运回存贮地之前，应可靠地做好重新包装、把电源线盘绕好等工作。应产品使用说明书的要求。
其他特殊注意事项应
设备的故障
插头。
设备发生故章，应安程序关断设备的电源开关。待设备自然停止工作后，再从电源插座中拔出已知有故障的
备应清楚地予以标记
以便警告要使用该设
备的任何人
若不采用分立的电源电缆，断电维护时，一定要挂上警示标志和指派专人监视电闸。其他特死
事项应按产品使用说明书的要求S
定期安全
所有设
检查应由指定
电网电源部分应按推
，或委托制造厂及
专业部门
期限进行安全检查。这个期限不应超过二年。这种保修期外安全检查的程序和所用仪器应由指定人与有关设备制造厂或代理机构之间商定。11.2
所发现的
11.4定期安全
安全故障应由指定人邦
设备时应采用相应的安全标准（见附录A中的相关标准），但应降低试验方法中的更备累积损伤，例如绝缘失效等原严酷度，否则会
11.5其他特殊注意
应按产
电击和着火
通过示范宣传画和训
灭火指导。
使用说明
课，人泛地宣传他人遭电击或设备着火时应怎样给予正确的人员抢救和5
GB12641-2007
附录A
（规范性附录）
有关的安全标准
外壳防护等级（IP代码）（eqvIEC60529：1989）GB42081993
GB4793.11995
GB4943—2001
测量、控制和试验室用电气设备的安全第1部分：通用要求（idtIEC610101:1990)
信息技术设备的安全
GB7000.1—2002
灯具一般安全要求与试验（IFC60598-1：1999.IDT）GB7000.101999
GB 7000. 11—1999
GB 7000.12—1999
GB 7247.1
GB8898—2001
固定式通用灯具安全要求（1dtIEC60598-2-1：1979）可移式通用灯具安全要求（1dtIEC605982-4：1997）嵌人式灯具安全要求（1dtIEC60598-2-21997）激光产品的安全第1部分：设备分类，要求和用广指南（idtIEC608251：1993)
音频、视频及类似电子设备安全要求（eqvIEC60065：1998）GR9378—1988
广播电视演播系统的视音频和脉冲设备安全要求GB/T12501—1990
电工电子设备防触电保护分类（neqIEC60536：1976）JB8617--1991电影放映机、幻灯机、投影器的安全要求IEC60414—1973
指示和记录电气测量仪及其附件的安全要求IEC60447--1974控制电气设备工作执行机构运动的标准导则IEC61149—1995
移动式无线电设备的安全搬运和操作导则GB12641-2007
中华人民共和国
国家标准
教学视听设备及系统
维护与操作的安全要求
GB1264120)7
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码100043
网址spc.net.cn
电话6323926：68517543
中国标准出版社奉皇岛印刷厂印刷各地新华书店经销
开本880×1230
2007年10月第一版
印张07：字数16千宁
2307年10月第一次印刷
155066129941
如有印装差错
定价1400
由本社发行中心调换
版权专有侵权必究
举报电话：（010）68533533
