【国家标准(GB)】 模具铣刀

ICS25.100.20

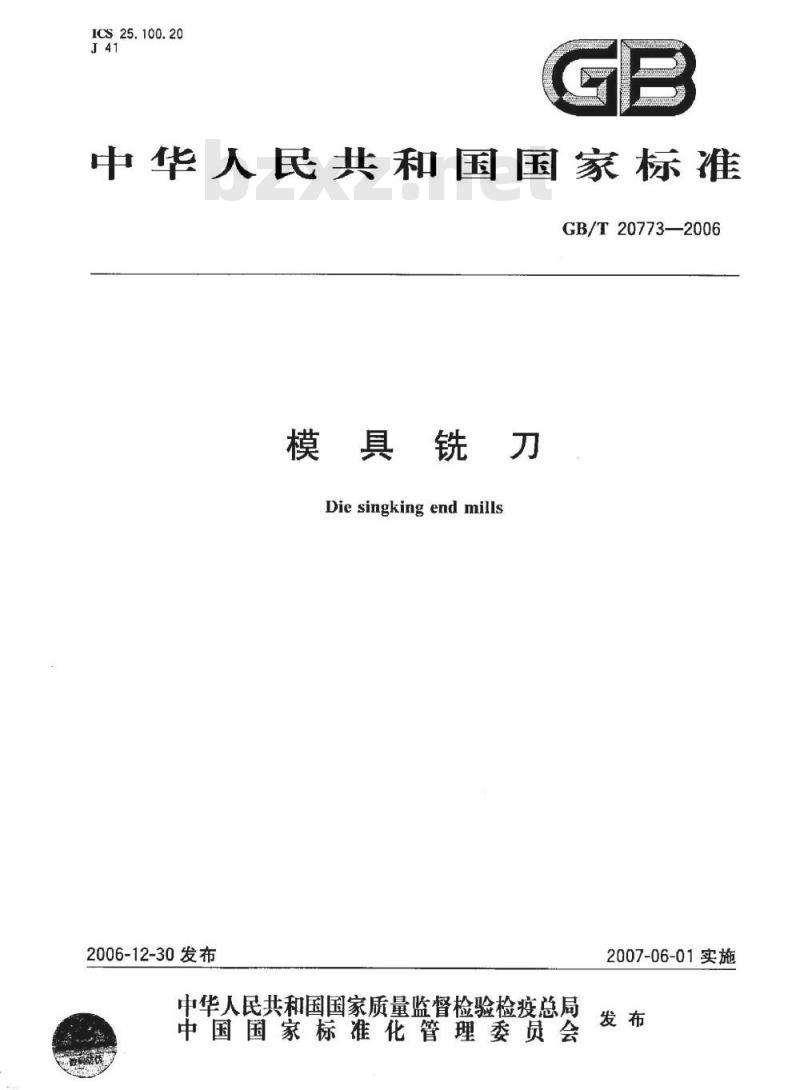

中华人民共和国国家标准
GB/T20773—2006
模具铣刀
Die singking end mills
2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

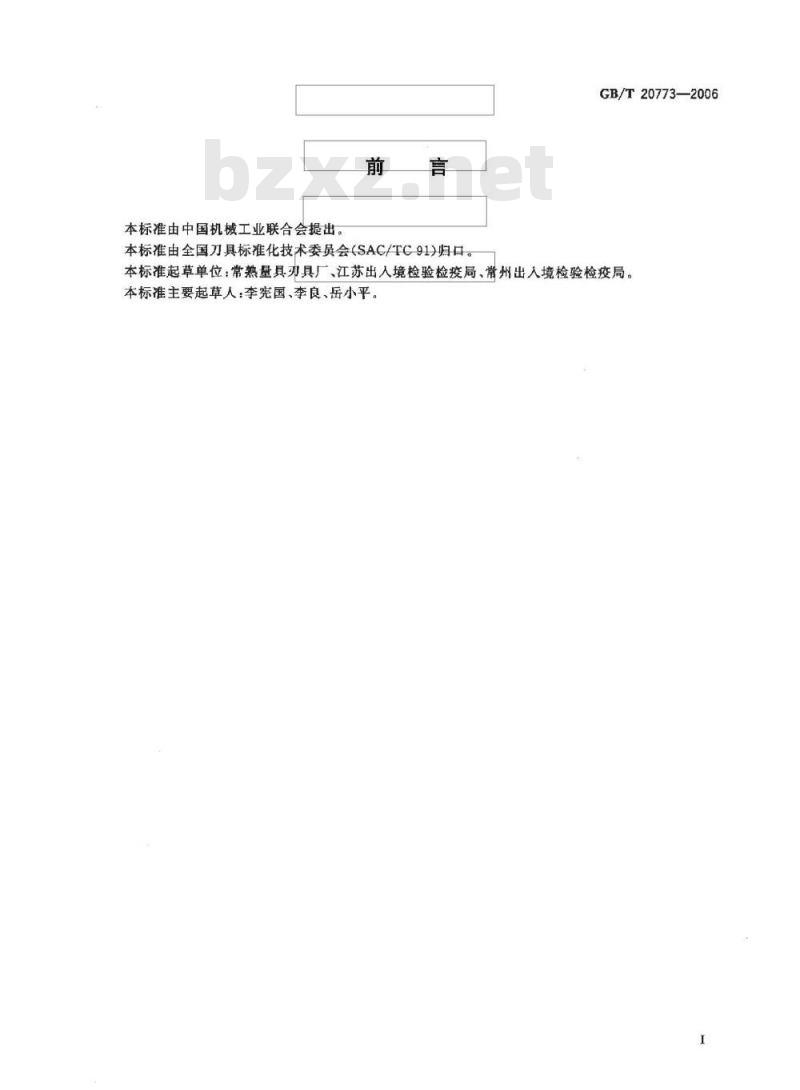

本标准由中国机械工业联合会提出。前言
本标准由全国刀具标准化技术委员会（SAC/TC91）归口。GB/T20773—2006
本标准起草单位：常熟量具刃具厂、江苏出人境检验检疫局、常州出入境检验检疫局。本标准主要起草人：李宪国、李良、岳小平。1范围

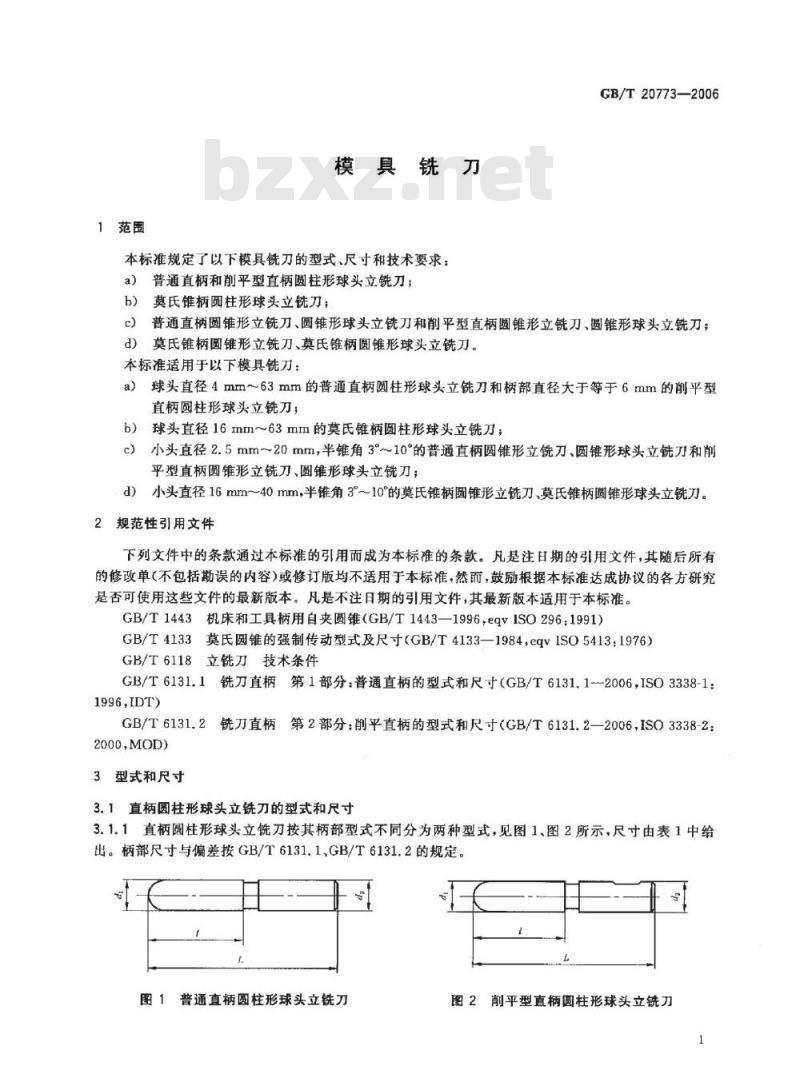

模具铣刀
本标准规定了以下模具铣刀的型式、尺寸和技术要求：a）普通直柄和削平型直柄圆柱形球头立铣刀；b）莫氏锥柄圆柱形球头立铣刀；GB/T20773—2006
c）普通直柄圆锥形立铣刀、圆锥形球头立铣刀和削平型直柄圆锥形立铣刀、圆锥形球头立铣刀；d）莫氏锥柄圆锥形立铣刀、莫氏锥柄圆锥形球头立铣刀。本标准适用于以下模具铣刀：
a）球头直径4mm～63mm的普通直柄圆柱形球头立铣刀和柄部直径大于等于6mm的削平型直柄圆柱形球头立铣刀；
球头直径16mm~63mm的莫氏锥柄圆柱形球头立铣刀；b）
小头直径2.5mm~20mm，半锥角3°~10°的普通直柄圆锥形立铣刀、圆锥形球头立铣刀和削c
平型直柄圆锥形立铣刀、圆锥形球头立铣刀；d）小头直径16mm~40mm，半锥角3~10°的莫氏锥柄圆锥形立铣刀、莫氏锥柄圆锥形球头立铣刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1443机床和工具柄用自夹圆锥（GB/T1443—1996，eqISO296：1991）GB/T4133莫氏圆锥的强制传动型式及尺寸（GB/T4133—1984，eqv1SO5413：1976）GB/T6118立铣刀技术条件
GB/T6131.1铣刀直柄第1部分：普通直柄的型式和尺寸（GB/T6131.1--2006，ISO3338-1：1996,IDT)
GB/T6131.2铣刀直柄第2部分：削平直柄的型式和尺寸（GB/T6131.2—2006，ISO3338-2：2000,MOD)
3型式和尺寸
3.1直柄圆柱形球头立铣刀的型式和尺寸3.1.1直柄圆柱形球头立铣刀按其柄部型式不同分为两种型式，见图1、图2所示，尺寸由表1中给出。柄部尺寸与偏差按GB/T6131.1,GB/T6131.2的规定。图1普通直柄圆柱形球头立铣刀
图2削平型直柄圆柱形球头立铣刀1
GB/T20773-—2006
标准型

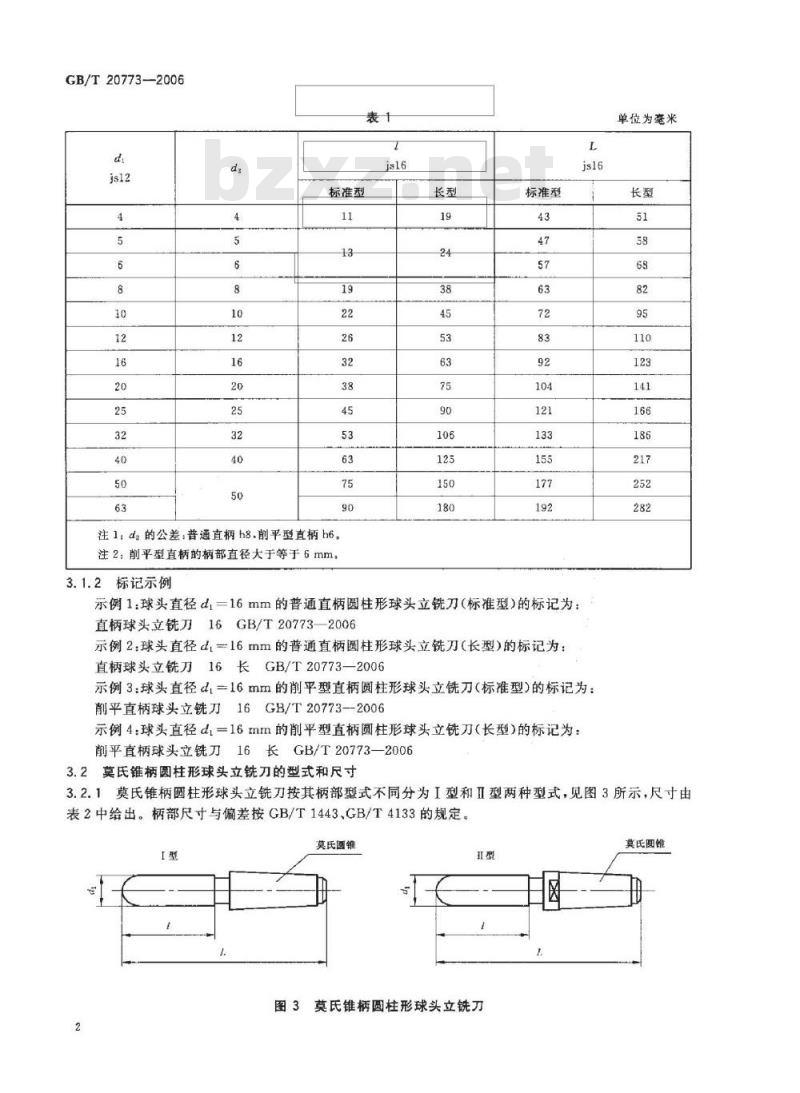

注1：d的公差：普通直柄h8.削平型直柄h6。注2：削平型直柄的柄部直径大于等于6mm。3.1.2标记示例
标准型
示例1：球头直径d=16mm的普通直柄圆柱形球头立铣刀（标准型）的标记为：直柄球头立铣刀16GB/T20773—2006示例2：球头直径di=16mm的普通直柄圆柱形球头立铣刀（长型）的标记为：直柄球头立铣刀16长GB/T20773—2006示例3：球头直径dl=16mm的削平型直柄圆柱形球头立铣刀（标准型）的标记为：削平直柄球头立铣刀16GB/T20773—2006示例4：球头直径di=16mm的削平型直柄圆柱形球头立铣刀（长型）的标记为：削平直柄球头立铣刀16长GB/T20773—20063.2莫氏锥柄圆柱形球头立铣刀的型式和尺寸单位为毫米
3.2.1莫氏锥柄圆柱形球头立铣刀按其柄部型式不同分为I型和Ⅱ型两种型式，见图3所示，尺寸由表2中给出。柄部尺寸与偏差按GB/T1443、GB/T4133的规定。I型
莫氏國锥
图3莫氏锥柄圆柱形球头立铣刀
莫氏圆锥
3.2.2标记示例
标准型
标准型
GB/T20773—2006
单位为毫米
莫氏圆

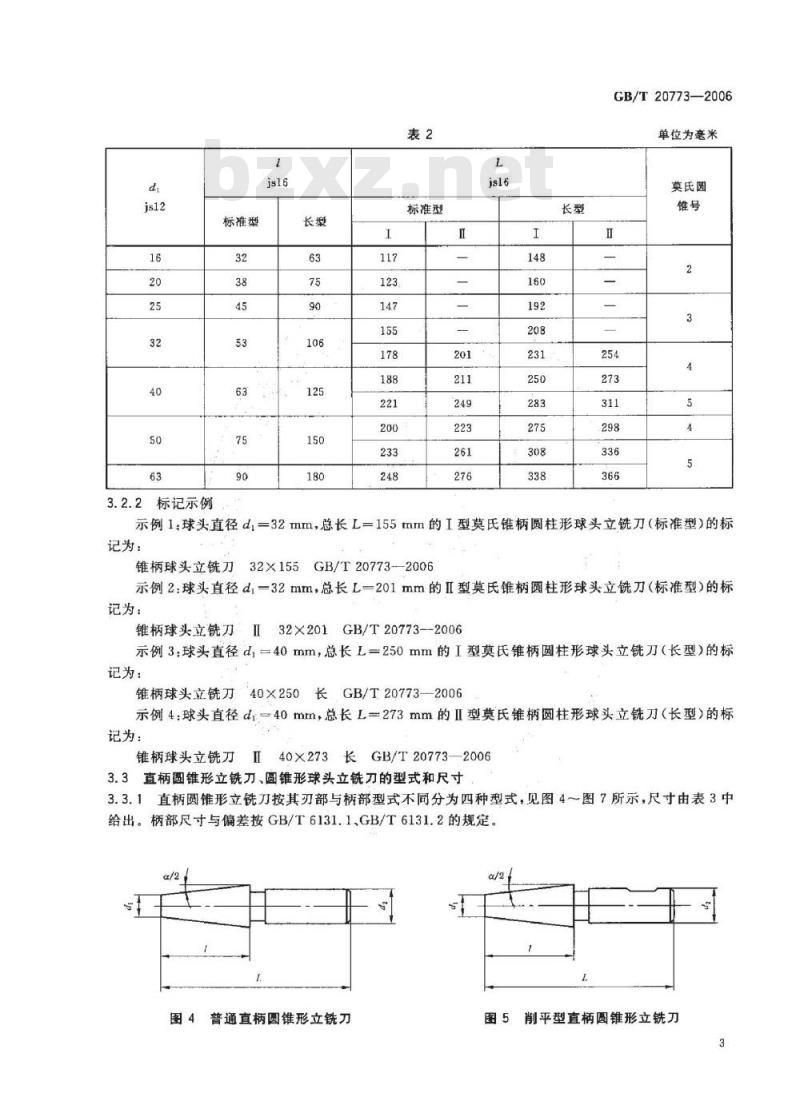

示例1：球头直径d，=32mm，总长L=155mm的I型莫氏锥柄圆柱形球头立铣刀（标准型）的标记为：
锥柄球头立铣刀32×155GB/T20773--2006示例2：球头直径d,一32mm，总长L一201mm的Ⅱ型莫氏锥柄圆柱形球头立铣刀（标准型）的标记为：
锥柄球头立铣刀Ⅱ32×201GB/T20773—2006示例3：球头直径dj=40mm，总长L=250mm的I型莫氏锥柄圆柱形球头立铣刀（长型）的标记为：
锥柄球头立铣刀40×250长GB/T20773-2006示例4：球头直径di=40mtm，总长L=273mm的Ⅱ型莫氏锥柄圆柱形球头立铣刀（长型）的标记为：
锥柄球头立铣刀
40×273长
GB/T20773—2006
3.3直柄圆锥形立铣刀、圆锥形球头立铣刀的型式和尺寸3.3.1直柄圆锥形立铣刀按其刃部与柄部型式不同分为四种型式，见图4图7所示，尺寸由表3中给出。柄部尺寸与偏差按GB/T6131.1、GB/T6131.2的规定。af2
图4普通直柄圆锥形立铣刀
削平型直柄圆锥形立铣刀
GB/T20773—2006
(2°52')
(5°43）
(7°07')
普通直柄圆锥形球头立铣刀
(9°28)
图7削平型直柄圆锥形球头立铣刀单位为毫米
标准型
（32)
注1：d，的公差：普通直柄h8,前平型直柄h6。注2：括号内的尺寸尽量不用。
表3（续）
标准型
注3：252*、5°43'、707、9°28是锥度1:20、1：10、1：8、1：6换算而得。3.3.2标记示例
GB/T20773—2006
单位为毫米
示例1：刃部小头直径d，=12mm，半锥角α/2为3的普通直柄圆锥形立铣刀（短型）的标记为：直柄锥形立铣刀12-3°短GB/T20773—2006示例2：刃部小头直径di一12mm，半锥角a/2为3的削平型直柄圆锥形立铣刀（短型）的标记为：削平直柄锥形立铣刀12-3°短GB/T20773-2006示例3：刃部小头直径d=12mm，半锥角α/2为3°的普通直柄圆锥形立铣刀（标准型）的标记为：直柄锥形立铣刀12-3°GB/T20773—2006示例4：刃部小头直径d,=12mm，半锥角α/2为3°的削平型直柄圆锥形立铣刀（标准型）的标记为：
削平直柄锥形立铣刀12-3°GB/T20773—2006示例5：刃部小头直径d，=12mm，半锥角α/2为3的普通直柄圆锥形立铣刀（长型）的标记为：直柄锥形立铣刀12-3°长GB/T20773—2006示例6：刃部小头直径d，12mm，半锥角α/2为3°的削平型直柄圆锥形立铣刀（长型）的标记为：削平直柄锥形立铣刀12-3°长GB/T20773—2006锥形球头立铣刀的标记方法与锥形立铣刀类似，只将描述段改为×××锥形球头立铣刀。如：直柄锥形立球头铣刀
3.4莫氏锥柄图锥形立铣刀
3.4.1莫氏锥柄圆锥形立铣刀按其刃部和柄部型式不同分为四种型式，见图8、图9所示，尺寸由表4中给出。柄部尺寸与偏差按GB/T1443,GB/T4133的规定。莫氏质维
真氏圆锥
3莫氏锥柄圆锥形立铣刀
莫氏国锥
莫氏圆维
图9莫氏锥柄圆锥形球头立铣刀
GB/T20773—2006
(2°52')
(5°43')
(707')
(9°28\)
注1：括号内尺寸尽量不用。
注2：252.5°43'、707'9°28'是锥度1：20、1:10、1*8、1：6换算而得。3.4.2标记示例
单位为毫米
莫氏圆锥号
示例1：刃部小头直径d,=20mm，总长L=202mm，半锥角α/2为3°的I型莫氏锥柄圆锥形立铣6
刀的标记为：
锥柄锥形立铣刀20×202-3°GB/T20773—2006GB/T20773—2006
示例2：刃部小头直径d,=20mm，总长L-248mm，半锥角α/2为3°的I型莫氏锥柄圆锥形立铣的标记为：
锥柄锥形立铣刀II20×248-3°GB/T20773-2006示例3：球头直径di=20mm，总长L一202mm，半锥角α/2为3°的I型莫氏锥柄圆锥形球头立铣刀的标记为：
锥柄锥形球头立铣刀20×202-3°GB/T20773--2006示例4：球头直径d，=20mm，总长L=248mm，半锥角a/2为3的Ⅱ型莫氏锥柄圆锥形球头立铣刀的标记为：
锥柄锥形球头立铣刀
20X248-3°GB/T20773-2006
4技术要求
模具铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口以及退火等影响使用性能的缺陷。焊4.1
接柄部铣刀在焊缝处不应有砂眼和未焊透现象。4.2铣刀表面粗糙度按下列规定：a）刀齿前面和后面：Rz6.3μm
b）普通直柄柄部外圆：Ra1.25um：c）削平型直柄和锥柄柄部外圆：Ra0.63μm。4.3圆周刃与球头应圆滑连接。
4.4形状和位置公差按表5所示。表5
短型、标准型
國周刃对柄部轴线的径向圆跳动球头刃对柄部轴线的球面斜向圆跳动圆周刃对柄部轴线的斜向圆跳动（圆锥铣刀）端刃对柄部轴线的端面圆跳动
圆柱形球头立铣刀外径倒锥度
注：铣刀园跳动的检测方法按GB/T6118。0.032
4.5铣刀工作部分用W6Mo5Cr4V2或其他同等性能的高速钢制造。4.6硬度
单位为毫米
4.6.1di≤6mm的圆柱形球头立铣刀的工作部分硬度为：62HRC～65HRC，其余铣刀的工作部分硬度为63HRC~66HRC。
4.6.2铣刀柄部为：普通直柄和莫氏锥柄≥30HRC；削平直柄≥50HRC。5标志和包装
5.1标志wwW.bzxz.Net
铣刀上应标志：
制造厂或销售商商标；
铣刀小头直径；
半锥角α/2(仅指锥形铣刀）；
GB/T20773—2006
材料牌号或代号。
注：柄部直径≤5mm的铣刀允许不标志制造厂商标。5.1.2铣刀的包装盒上应标志：
制造厂或销售商名称、地址和商标；铣刀标记；
-齿数；
一材料；
件数；
制造年月。
5.2包装
铣刀在包装前应经防锈处理；成包的铣刀应防止损伤。GB/T20773-2006
