【国家标准(GB)】 塑料 聚甲醛(POM)模塑和挤塑材料 第2部分：试样制备和性能测定

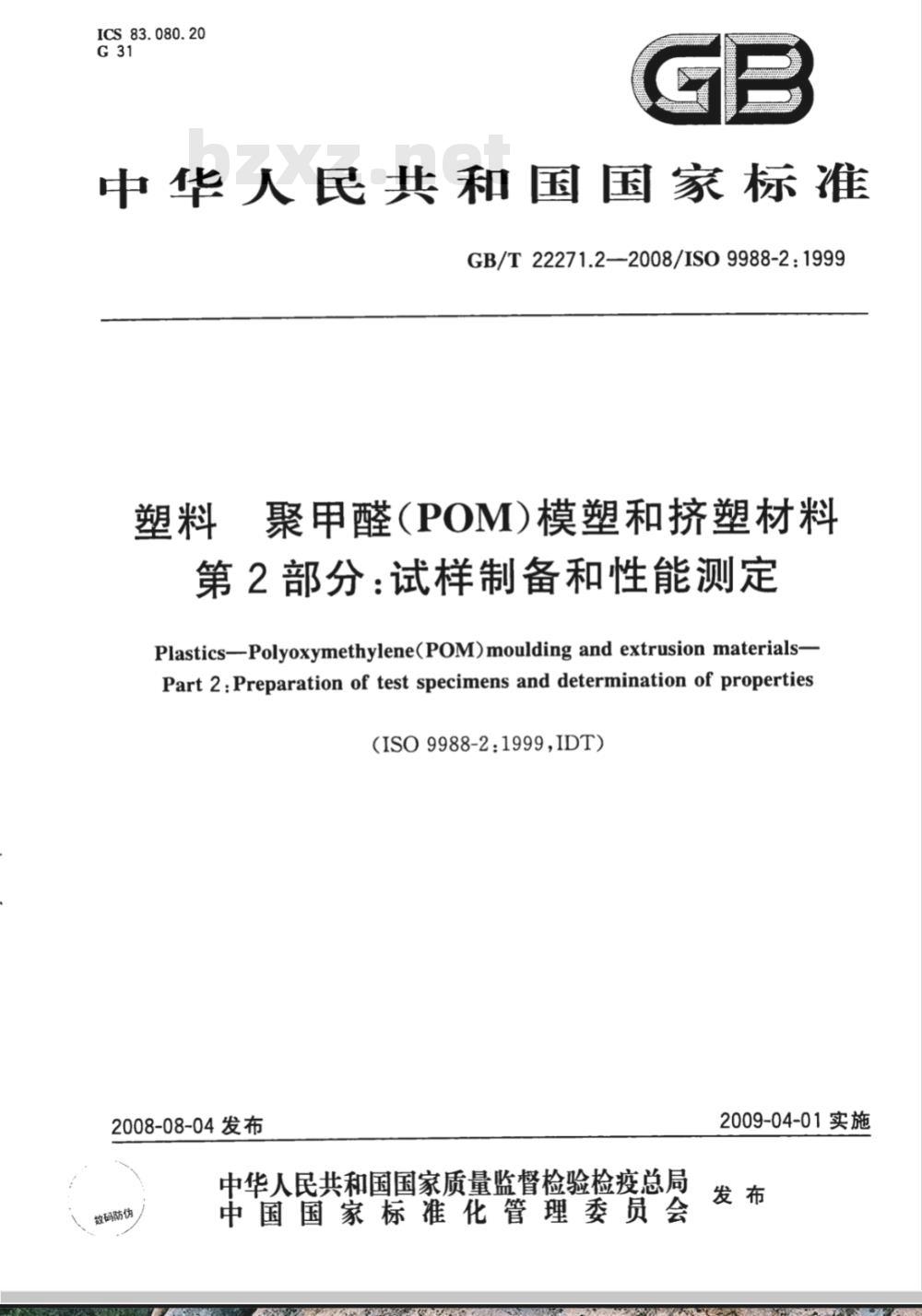

ICS 83.080.20
中华人民共和国国家标准
GB/T 22271.2—2008/ISO 9988-2:1999塑料
聚甲醛(POM)模塑和挤塑材料
第2部分：试样制备和性能测定
Plastics--Polyoxymethylene(POM) moulding and extrusion materials-Part 2 :Preparation of test specimens and determination of properties(ISO9988-2:1999,IDT)
2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

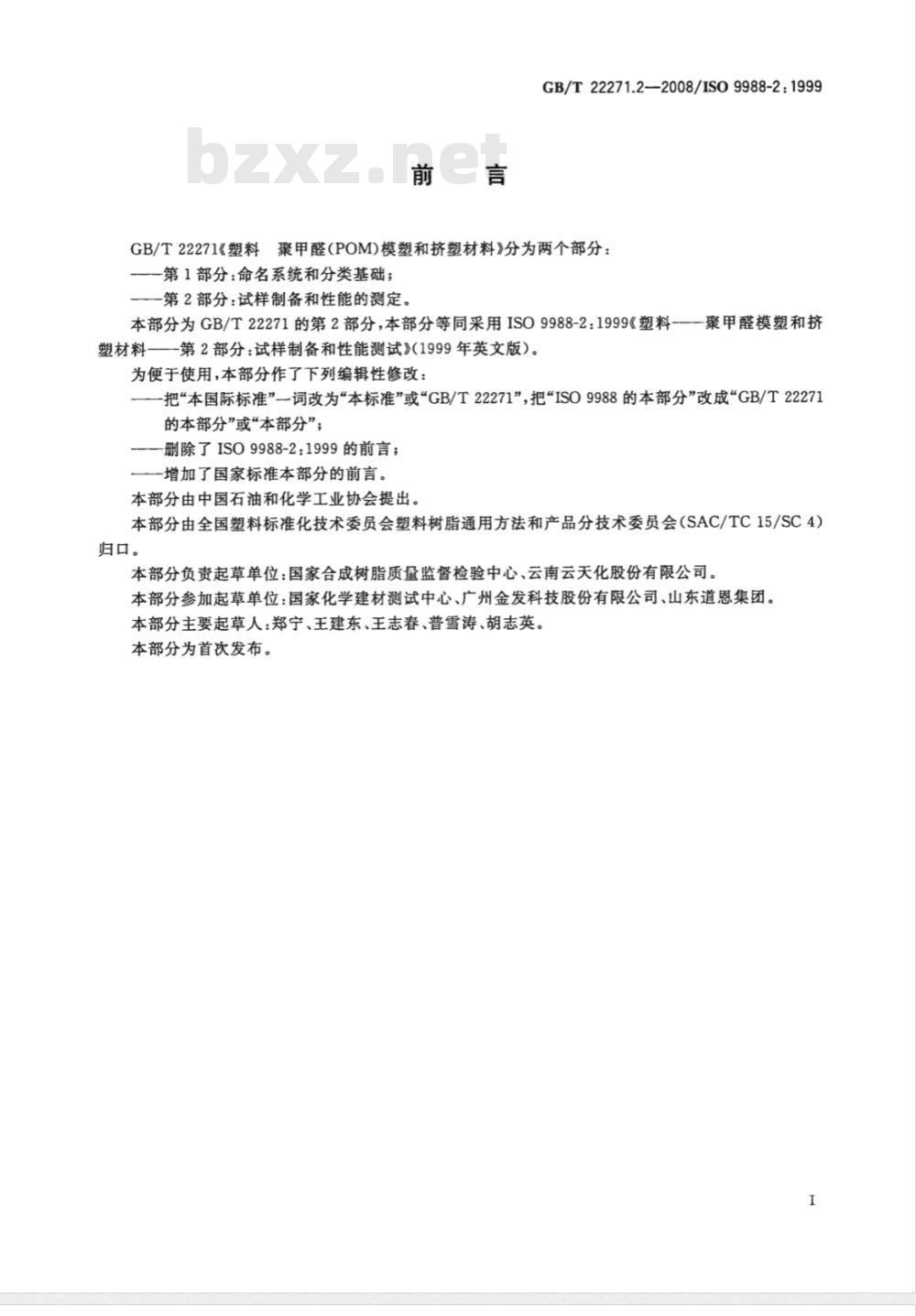

GB/T22271.2-—2008/ISO9988-2:1999GB/T22271《塑料聚甲醛（POM)模塑和挤塑材料》分为两个部分：—第1部分：命名系统和分类基础；第2部分：试样制备和性能的测定。本部分为GB/T22271的第2部分，本部分等同采用ISO9988-2：1999《塑料-——聚甲醛模塑和挤塑材料——-第2部分：试样制备和性能测试》(1999年英文版）。为便于使用，本部分作了下列编辑性修改：一把“本国际标准”词改为“本标准”或“GB/T22271”，把“ISO9988的本部分”改成“GB/T22271的本部分”或“本部分”；
—删除了ISO9988-2：1999的前言；一增加了国家标准本部分的前言。本部分由中国石油和化学工业协会提出。本部分由全国塑料标准化技术委员会塑料树脂通用方法和产品分技术委员会（SAC/TC15/SC4)归口。
本部分负责起草单位：国家合成树脂质量监督检验中心、云南云天化股份有限公司。本部分参加起草单位：国家化学建材测试中心、广州金发科技股份有限公司、山东道恩集团。本部分主要起草人：郑宁、王建东、王志春、普雪涛、胡志英。本部分为首次发布。

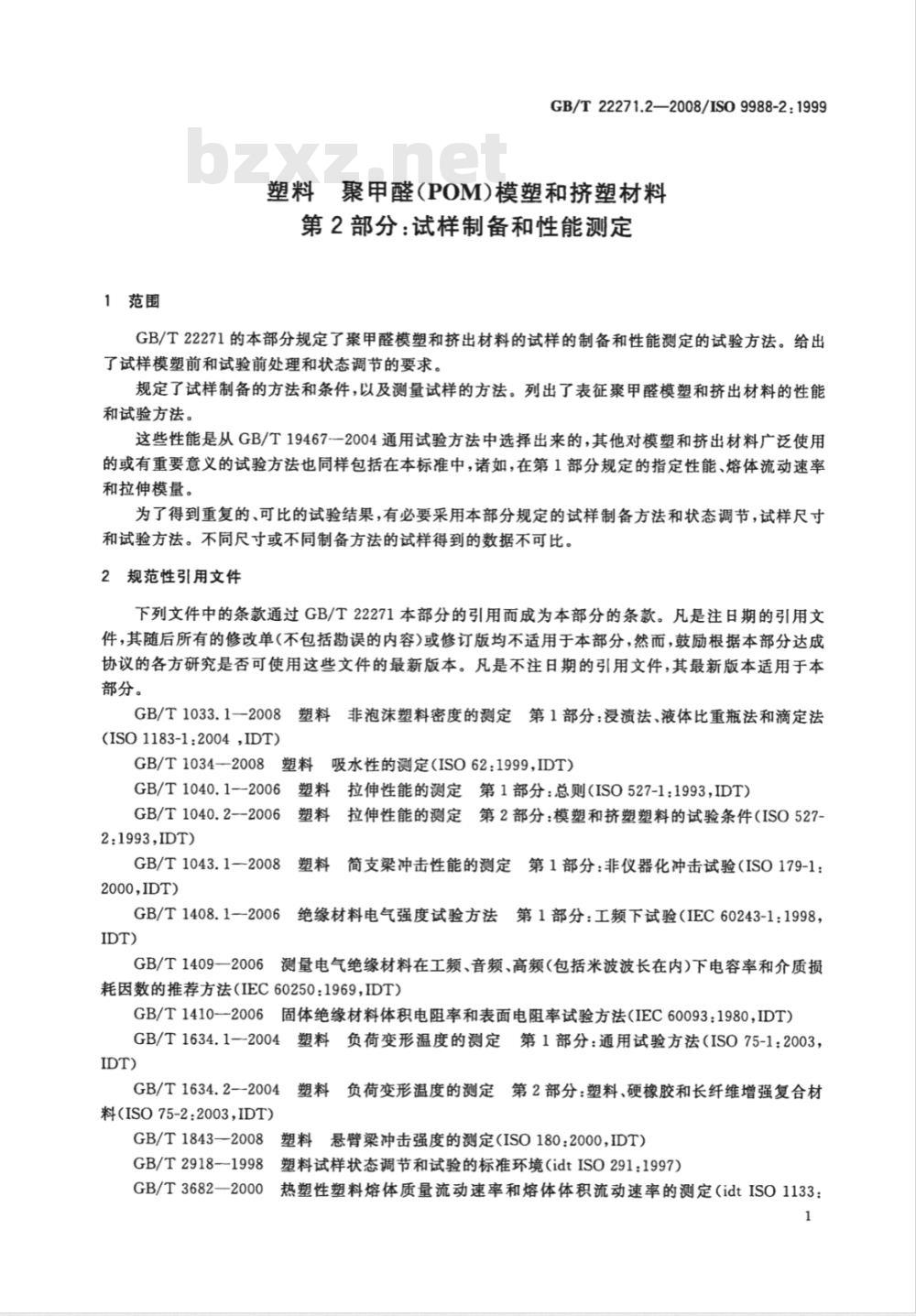

1范围
GB/T22271.2—2008/IS09988-2:1999塑料聚甲醛（POM)模塑和挤塑材料第2部分：试样制备和性能测定
GB/T22271的本部分规定了聚甲醛模塑和挤出材料的试样的制备和性能测定的试验方法。给出了试样模塑前和试验前处理和状态调节的要求。规定了试样制备的方法和条件，以及测量试样的方法。列出了表征聚甲醛模塑和挤出材料的性能和试验方法。
这些性能是从GB/T194672004通用试验方法中选择出来的，其他对模塑和挤出材料广泛使用的或有重要意义的试验方法也同样包括在本标准中，诸如，在第1部分规定的指定性能、熔体流动速率和拉伸模量。
为了得到重复的、可比的试验结果，有必要采用本部分规定的试样制备方法和状态调节，试样尺寸和试验方法。不同尺寸或不同制备方法的试样得到的数据不可比。2规范性引用文件
下列文件中的条款通过GB/T22271本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1033.1—2008
(ISO1183-1:2004，IDT）
塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1034—2008
吸水性的测定（ISO62：1999，IDT）塑料
6塑料拉伸性能的测定第1部分：总则（ISO527-1:1993,IDT）GB/T1040.1-2006
GB/T1040.2--2006
2:1993,IDT）
GB/T1043.1-2008
2000，IDT
GB/T1408.1-2006
IDT）
塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（ISO527-塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验（ISO179-1：绝缘材料电气强度试验方法第1部分：工频下试验（IEC60243-1：1998，GB/T1409—2006
5测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法（IEC60250：1969，IDT）GB/T1410—2006固体绝缘材料体积电阻率和表面电阻率试验方法（IEC60093:1980，IDT）GB/T1634.12004塑料负荷变形温度的测定第1部分：通用试验方法（ISO75-12003，IDT)
GB/T1634.2-2004
料(ISO75-2:2003，IDT)）
塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材GB/T1843-—2008
塑料悬臂梁冲击强度的测定（ISO180：2000，IDT）GB/T2918-1998
塑料试样状态调节和试验的标准环境(idtISO291：1997）GB/T3682—2000热塑性塑料熔体质量流动速率和熔体体积流动速率的测定（idtISO1133：1

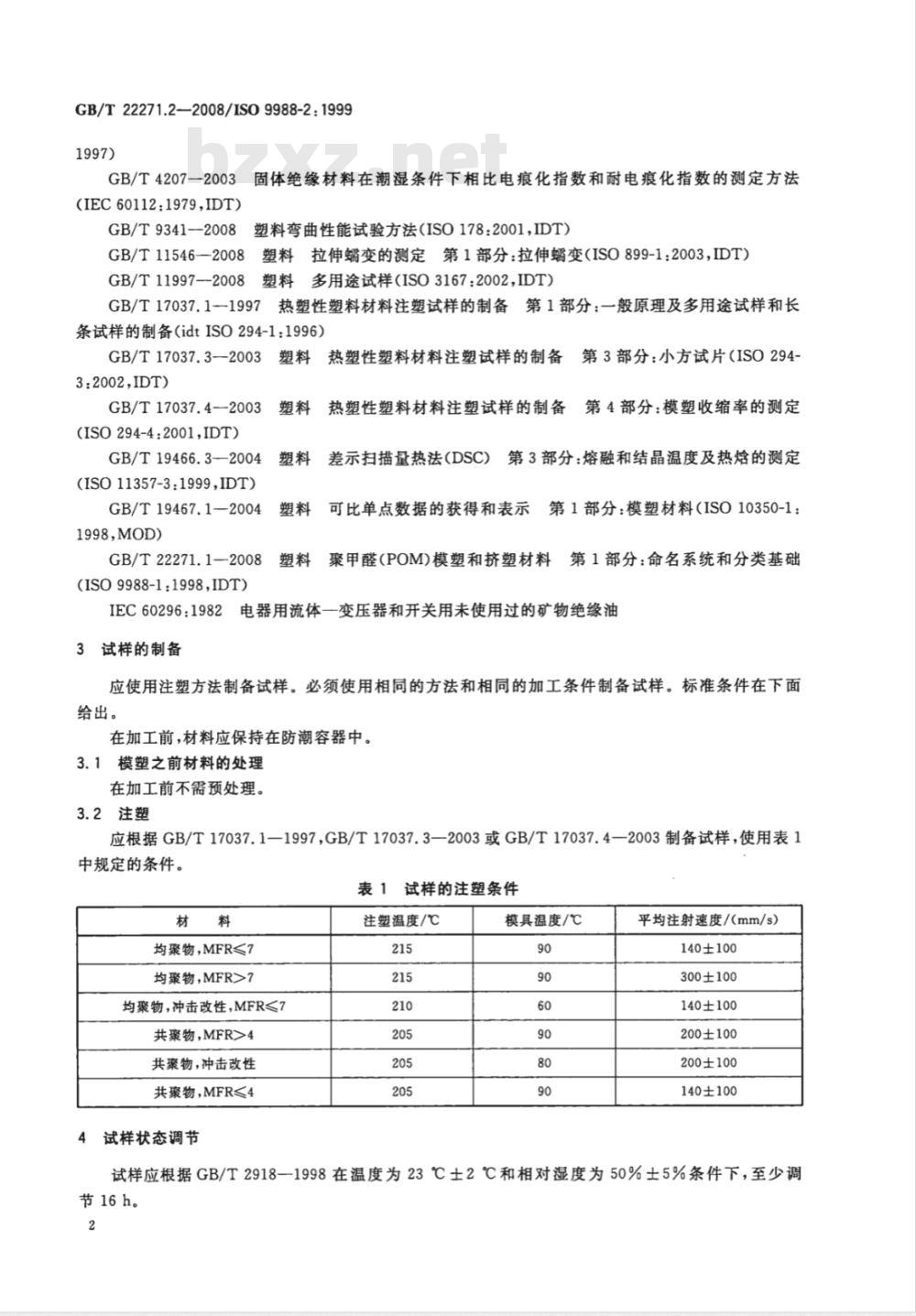

GB/T22271.2—2008/IS09988-2:19991997)
GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法（IEC60112:1979,IDT)
GB/T9341--2008
塑料弯曲性能试验方法（ISO178:2001,IDT）3塑料拉伸蟠变的测定第1部分：拉伸螺变(ISO899-1:2003,IDT)GB/T11546—2008
GB/T11997-2008
塑料多用途试样（ISO3167:2002,IDT)热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长GB/T17037.1-1997
条试样的制备（idtISO294-1：1996）GB/T17037.3—2003
3:2002,IDT)
GB/T17037.4—2003
(ISO294-4:2001,IDT)
GB/T19466.3—2004
（ISO11357-3：1999.IDT）
GB/T19467.1—2004
1998,MOD)
GB/T22271.1—2008
(ISO9988-1:1998,IDT)
热塑性塑料材料注塑试样的制备第3部分：小方试片（ISO294-
热塑性塑料材料注塑试样的制备第4部分：模塑收缩率的测定差示扫描量热法（DSC）第3部分：熔融和结晶温度及热熔的测定可比单点数据的获得和表示第1部分：模塑材料（ISO10350-1：塑料聚甲醛(POM)模塑和挤塑材料第1部分：命名系统和分类基础IEC60296:1982
2电器用流体一变压器和开关用未使用过的矿物绝缘油3试样的制备
应使用注塑方法制备试样。必须使用相同的方法和相同的加工条件制备试样。标准条件在下面给出。
在加工前，材料应保持在防潮容器中。3.1模塑之前材料的处理
在加工前不需预处理。
3.2注塑
应根据GB/T17037.1—1997，GB/T17037.3—2003或GB/T17037.4—2003制备试样，使用表1中规定的条件。
表1试样的注塑条件
均聚物，MFR≤7
均聚物，MFR>7
均聚物，冲击改性，MFR<7
共聚物，MFR>4
共聚物，冲击改性
共聚物，MFR<4
试样状态调节
注塑温度/℃
模具温度/℃
平均注射速度/(mm/s)
140±100
300±100
140±100
200±100
200±100
140±100
试样应根据GB/T29181998在温度为23℃±2℃和相对湿度为50%±5%条件下，至少调节16h。

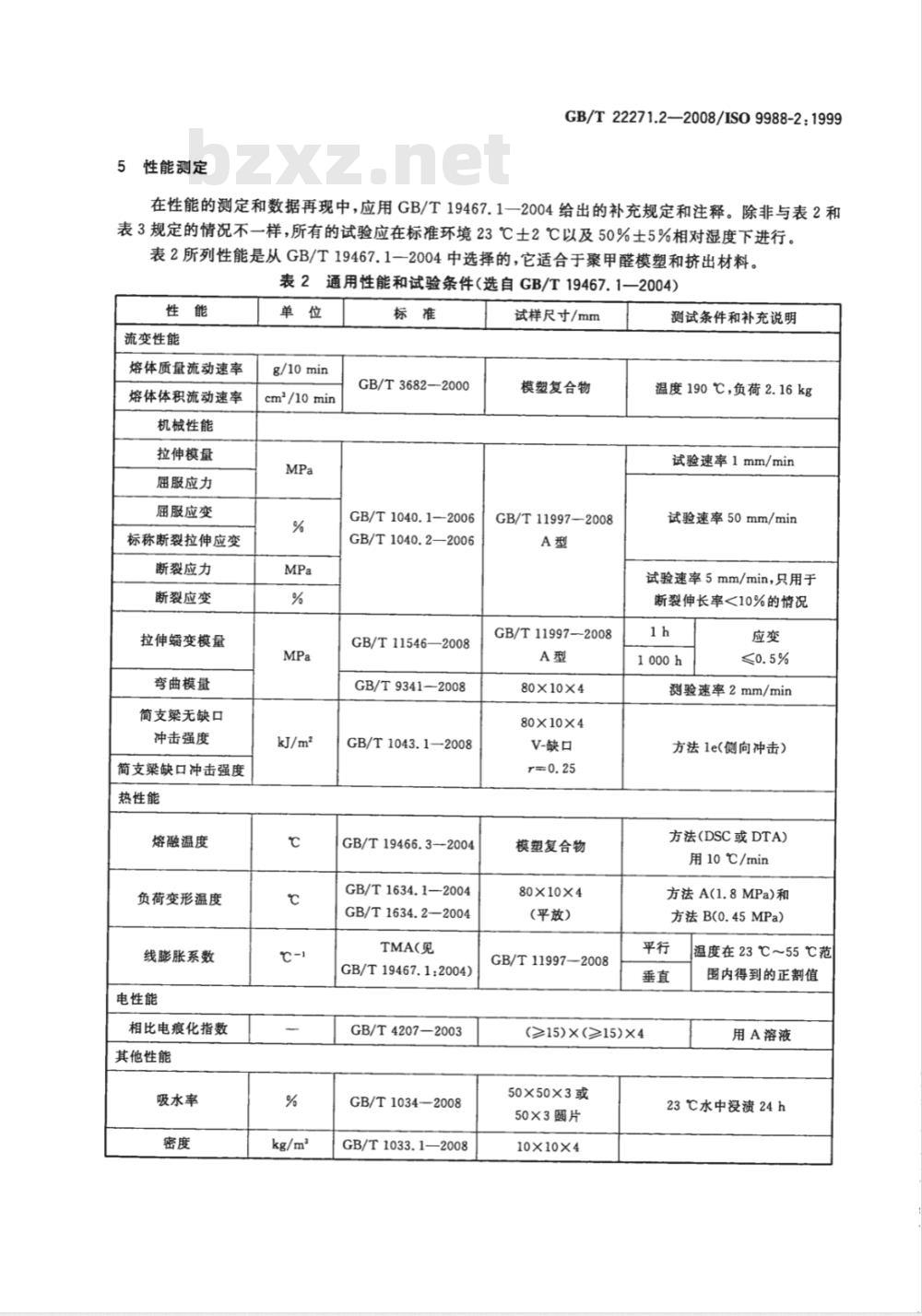

5性能测定
GB/T22271.2—2008/ISO9988-2:1999在性能的测定和数据再现中，应用GB/T19467.1一2004给出的补充规定和注释。除非与表2和表3规定的情况不一样，所有的试验应在标准环境23℃土2℃以及50%士5%相对湿度下进行。表2所列性能是从GB/T19467.1一2004中选择的，它适合于聚甲醛模塑和挤出材料。表2通用性能和试验条件（选自GB/T19467.1—2004)性能
流变性能
熔体质量流动速率
熔体体积流动速率
机械性能
拉伸模量
屈服应力
届服应变
标称断裂拉伸应变
断裂应力
断裂应变
拉伸蟠变模量
弯曲模量
简支梁无缺口
冲击强度
简支梁缺口冲击强度
热性能
熔融温度
负荷变形温度
线膨胀系数
电性能
相比电痕化指数
其他性能
吸水率
g/10min
cm/10min
GB/T3682—2000
GB/T1040.1—2006
GB/T1040.2—2006
GB/T11546—2008
GB/T9341—2008
GB/T1043.1—2008
GB/T19466.32004
GB/T1634.1—2004
GB/T1634.2—2004
TMA(见
GB/T19467.1:2004)
GB/T4207—2003
GB/T1034—2008
GB/T1033.1—2008
试样尺寸/mm
模塑复合物
GB/T11997—2008
GB/T11997-2008
80×10×4
80×10×4
V-缺口
模塑复合物
80×10×4
(平放）
GB/T11997——2008
测试条件和补充说明
温度190℃，负荷2.16kg
试验速率1mm/min
试验速率50mm/min
试验速率5mm/min，只用于
断裂伸长率<10%的情况
测验速率2mm/min
方法1e(侧向冲击)
方法(DSC或DTA)
用10℃/min
方法A(1.8MPa)和
方法B(0.45MPa)
(≥15)×(≥15)×4
50×50×3或
50×3片
10×10×4
温度在23℃～55℃范
图内得到的正割值
用A溶液
23℃水中浸渍24h
GB/T22271.2——2008/ISO9988-2:1999聚甲醛模塑和挤塑材料附加性能和试验条件表3
测试条件和补充说明
试样尺寸/mm
机械性能
GB/T1843—2008
80×10×4
悬臂梁缺口冲击强度www.bzxz.net
电性能
频率100Hz和1MHz
相对介电常数
GB/T1409—2006
(补偿电极边缘的效应）
介质损耗因素
体积电阻率
电压：1000V
GB/T1410—2006
(≥60)×(≥60)×2
表面电阻率
用25mm/75mm共轴-圆柱电
极配置，浸于IEC60296：1982变GB/T1408.1—2006
电气强度
压器油中，用20逐级升压法。
其他性能
模塑收缩率
GB/T22271.2-2008
GB/T17037.4—2003
60×60×2
记录垂直方向和水平方向流
动时模塑收缩率和总的收缩率
版权专有侵权必究
书号：155066·1-34288
定价：
66-886680
中华人民共和
国家标准
塑料聚甲醛(POM)模塑和挤塑材料第2部分：试样制备和性能测定
GB/T 22271.2—2008/ISO 9988-2;1999*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
5字数8千字
2008年11月第一版
2008年11月第一次印刷
书号：155066·1-34288定价10.00元营由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
