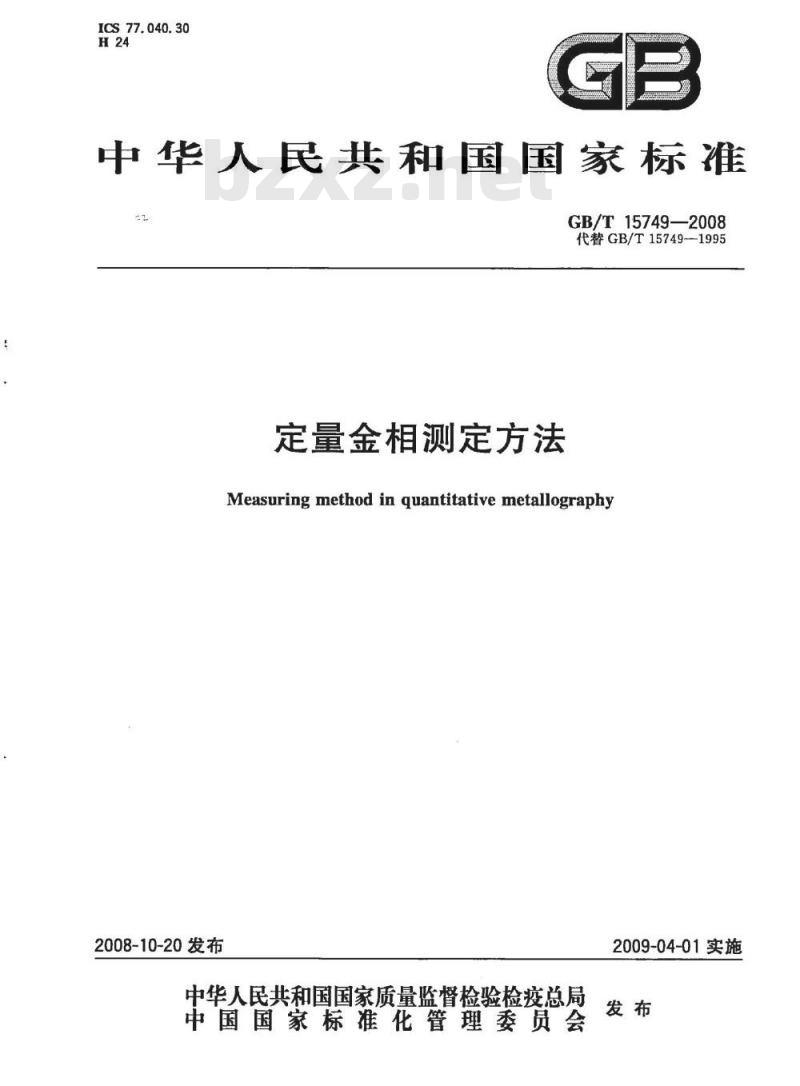

【国家标准(GB)】 定量金相测定方法

ICS77.040.30
中华人民共和国国家标准
GB/T15749—2008
代替GB/T15749--1995
定量金相测定方法
Measuring method in quantitative metallography2008-10-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
本标准代替GB/T15749—1995《定量金相手工测定方法》。本标准与GB/T15749-1995相比，主要变化如下：修改了标准的名称；
增加了前言、试验报告、附录A“物相形态参考图”和附录B“测量参考图”；增加了线段刻度测定法、图像分析仪测定法；删除了基本原理及附录A“测量实例”；对术语进行了增减。
本标准的附录A和附录B为资料性附录。本标准由中国船舶重工集团公司提出。GB/T15749—2008
本标准由全国海洋船舶标准化技术委员会船用材料应用工艺分技术委员会归口。本标准起草单位：中国船舶重工集团公司第七二五研究所、广州广船国际有限公司。本标准主要起草人：郭海霞、童惠荣、李雪峰、杨之勇。本标准所代替标准的发布情况为：-GB/T15749—1995。

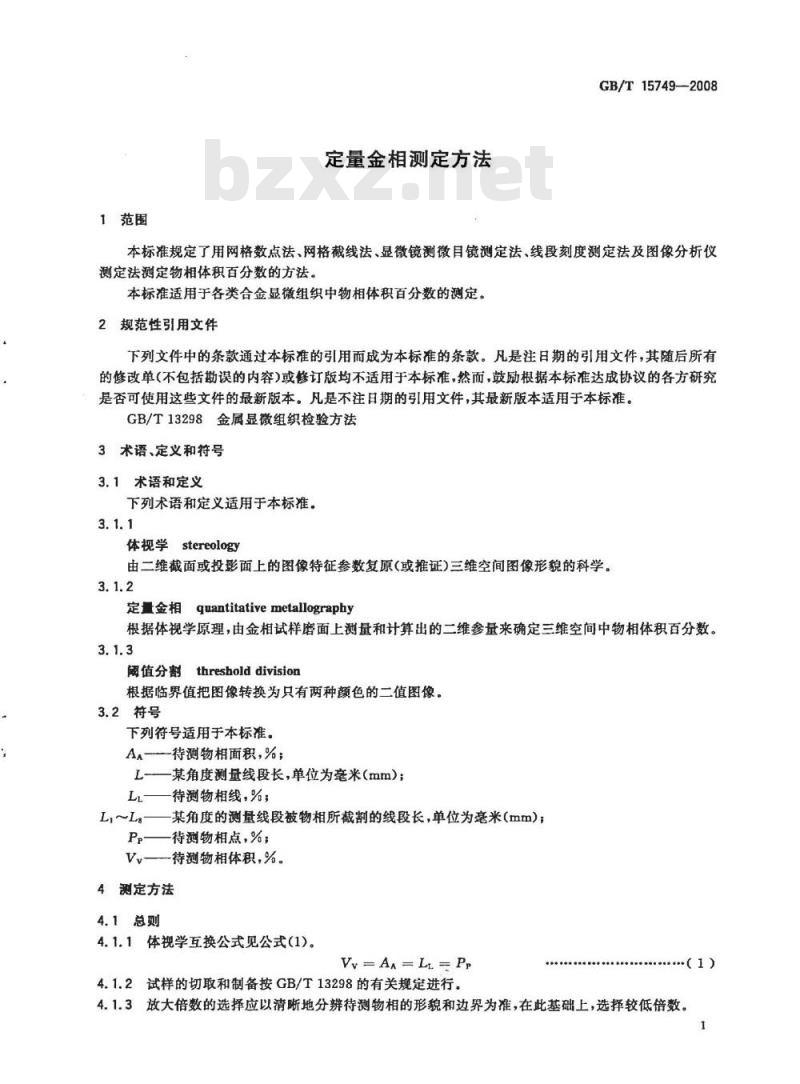

1范围
定量金相测定方法
GB/T 15749—2008
本标准规定了用网格数点法、网格截线法、显微镜测微目镜测定法、线段刻度测定法及图像分析仪测定法测定物相体积百分数的方法，本标准适用于各类合金显微组织中物相体积百分数的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注且期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13298金属显微组织检验方法3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
体视学stereology
由二维截面或投影面上的图像特征参数复原（或推证）三维空间图像形貌的科学。3.1.2
定量金相quantitativemetallography根据体视学原理，由金相试样磨面上测量和计算出的二维参量来确定三维空间中物相体积百分数。3.1.3
值分割thresholddivision
根据临界值把图像转换为只有两种颜色的二值图像。3.2符号
下列符号适用于本标准。
A-待测物相面积，%；
L一某角度测量线段长，单位为毫米（mm）；-待测物相线，%；
某角度的测量线段被物相所截割的线段长，单位为毫米(mm)；待测物相点，%；
Vv—-待测物相体积,%。bzxz.net
4测定方法
4.1总则
4.1.1体视学互换公式见公式(1)。Vv= A- L- Pp
4.1.2试样的切取和制备按GB/T13298的有关规定进行。·（1)
4.1.3放大倍数的选择应以清晰地分辨待测物相的形貌和边界为准，在此基础上，选择较低倍数。1
GB/T15749—2008

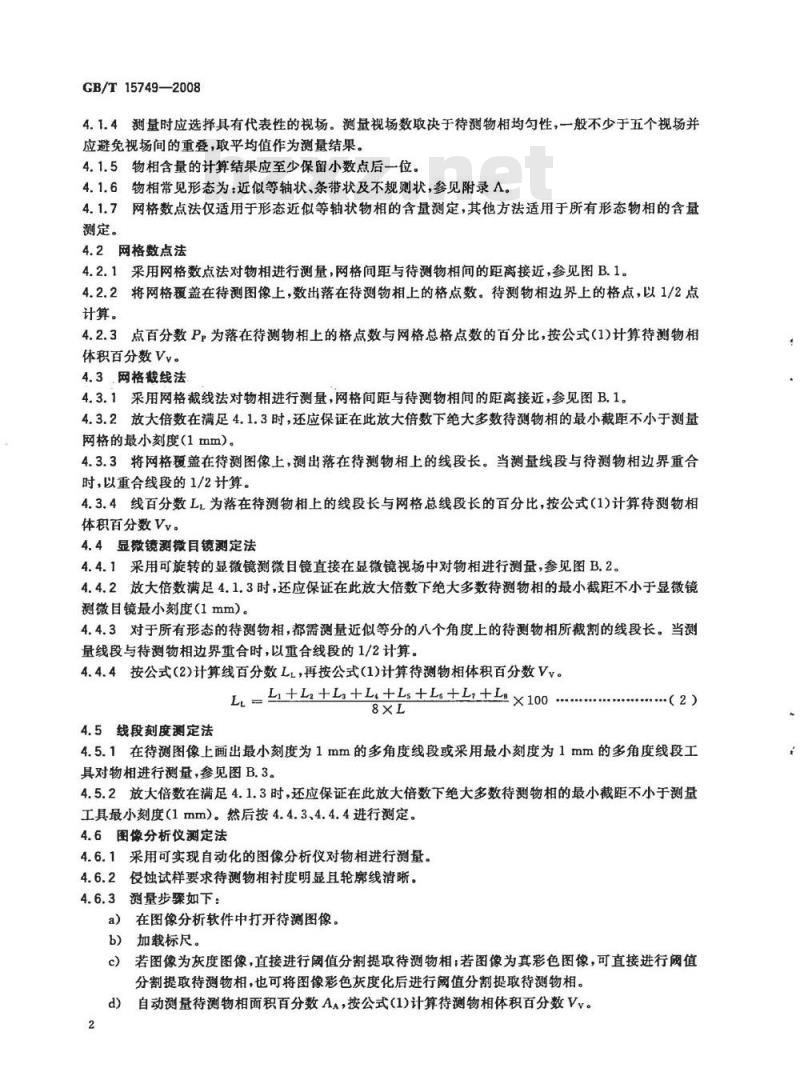

4.1.4测量时应选择具有代表性的视场。测量视场数取决于待测物相均匀性，一般不少于五个视场并应避免视场间的重叠，取平均值作为测量结果。4.1.5物相含量的计算结果应至少保留小数点后一位。4.1.6物相常见形态为：近似等轴状、条带状及不规则状，参见附录A。4.1.7网格数点法仅适用于形态近似等轴状物相的含量测定，其他方法适用于所有形态物相的含量测定。
4.2网格数点法
4.2.1采用网格数点法对物相进行测量，网格间距与待测物相间的距离接近，参见图B.1。4.2.2将网格覆盖在待测图像上，数出落在待测物相上的格点数。待测物相边界上的格点，以1/2点计算。
4.2.3点百分数Pp为落在待测物相上的格点数与网格总格点数的百分比，按公式（1)计算待测物相体积百分数Vv。
4.3网格截线法
4.3.1采用网格截线法对物相进行测量，网格间距与待测物相间的距离接近，参见图B.1。4.3.2放大倍数在满足4.1.3时，还应保证在此放大倍数下绝大多数待测物相的最小截距不小于测量网格的最小刻度(1mm）。
4.3.3将网格覆盖在待测图像上，测出落在待测物相上的线段长。当测量线段与待测物相边界重合时，以重合线段的1/2计算。
4.3.4线百分数L，为落在待测物相上的线段长与网格总线段长的百分比，按公式（1)计算待测物相体积百分数Vv。
4.4显微镜测微目镜测定法
4.4.1采用可旋转的显微镜测微目镜直接在显微镜视场中对物相进行测量，参见图B.2。4.4.2放大借数满足4.1.3时，还应保证在此放大倍数下绝天多数待测物相的最小截距不小于显微镜测微目镜最小刻度（1mm）。
4.4.3对于所有形态的待测物相，都需测量近似等分的八个角度上的待测物相所裁割的线段长。当测量线段与待测物相边界重合时，以重合线段的1/2计算。4.4.4按公式(2)计算线百分数LL，再按公式(1)计算待测物相体积百分数Vv。L - L+L+L+ls+L+Li+Lax1....
4.5线段刻度测定法
.....(2)
4.5.1在待测图像上画出最小刻度为1mm的多角度线段或采用最小刻度为1mm的多角度线段工具对物相进行测量，参见图B.3。4.5.2放大倍数在满足4.1.3时，还应保证在此放大倍数下绝大多数待测物相的最小截距不小于测量工具最小刻度（1mm）。然后按4.4.3、4.4.4进行测定。4.6图像分析仪测定法
4.6.1采用可实现自动化的图像分析仪对物相进行测量。4.6.2侵蚀试样要求待测物相衬度明显且轮廓线清晰。4.6.3测量步骤如下：
a）在图像分析软件中打开待测图像。b）加载标尺。
c）若图像为灰度图像，直接进行阈值分割提取待测物相：若图像为真彩色图像，可直接进行阙值分割提取待测物相，也可将图像彩色灰度化后进行值分割提取待测物相。d）自动测量待测物相面积百分数AA，按公式(1)计算待测物相体积百分数Vv。2

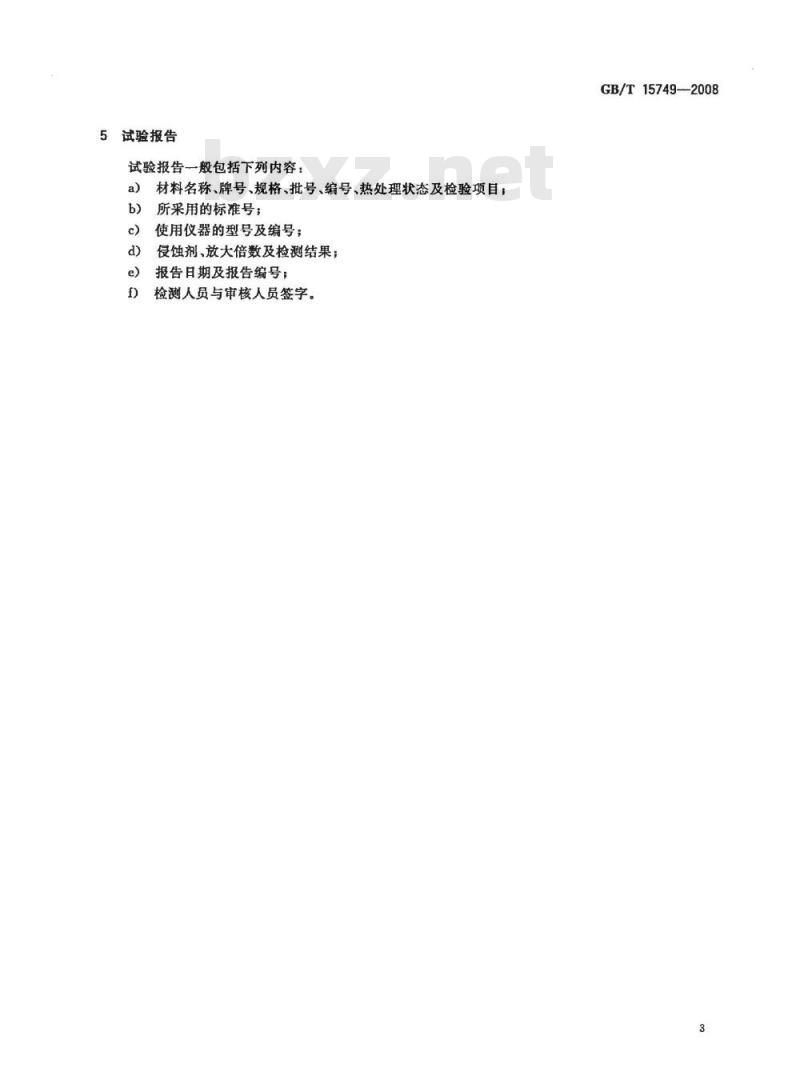

试验报告
试验报告一般包括下列内容：
材料名称、牌号、规格、批号、编号、热处理状态及检验项目：所采用的标准号；
使用仪器的型号及编号；
侵蚀剂、放大倍数及检测结果；报告日期及报告编号；
检测人员与审核人员签字。
GB/T15749-2008
GB/T15749—2008
附录A
(资料性附录）
物相形态参考图
A.1近似等轴状待测物相（黑色)见图A.1、图A.2。A.2条带状待测物相（黑色)见图A.3、图A.4。A.3不规则状待测物相（黑色)见图A.5、图A.6。球墨铸铁中球状石墨100×
图A.2正火钢中珠光体200×
图A.3灰铸铁中条状A型石塑500×图A.4轧制钢中带状珠光体500×（铁索体+奥氏体）双相不锈钢中铁素体200×图A.5
GB/T15749—2008
GB/T15749-—2008
（铁素体+奥氏体）双相不锈钢中铁素体200×B.1网格数点法及网格截线法见图B.1。B.2显微镜测微目镜测定法见图B.2。线段刻度测定法见图B.3。
附录B
（资料性附录）
测量参考图
图B.1网格数点法及网格载线法测量图B.2某角度的测微目镜测量
GB/T15749—2008
图B.3多角度线段工具测量
GB/T15749-2008
