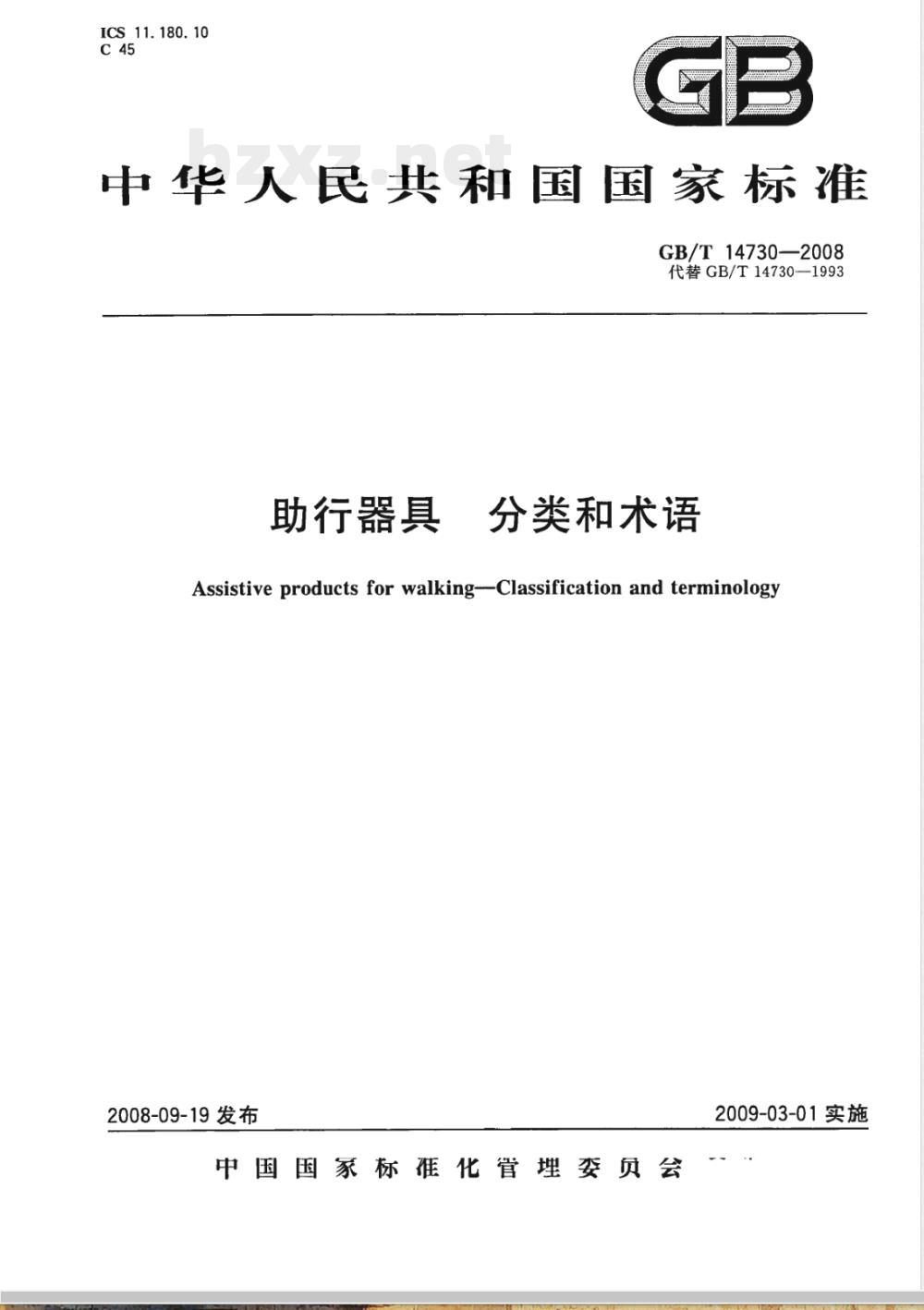

【国家标准(GB)】 助行器具 分类和术语

ICS11.180.10
中华人民共和国国家标准
GB/T14730—2008
代替GB/T14730-1993
助行器具
分类和术语
Assistive products for walking-Classification and terminology2008-09-19发布
中国国家标准化管理委员会
2009-03-01实施

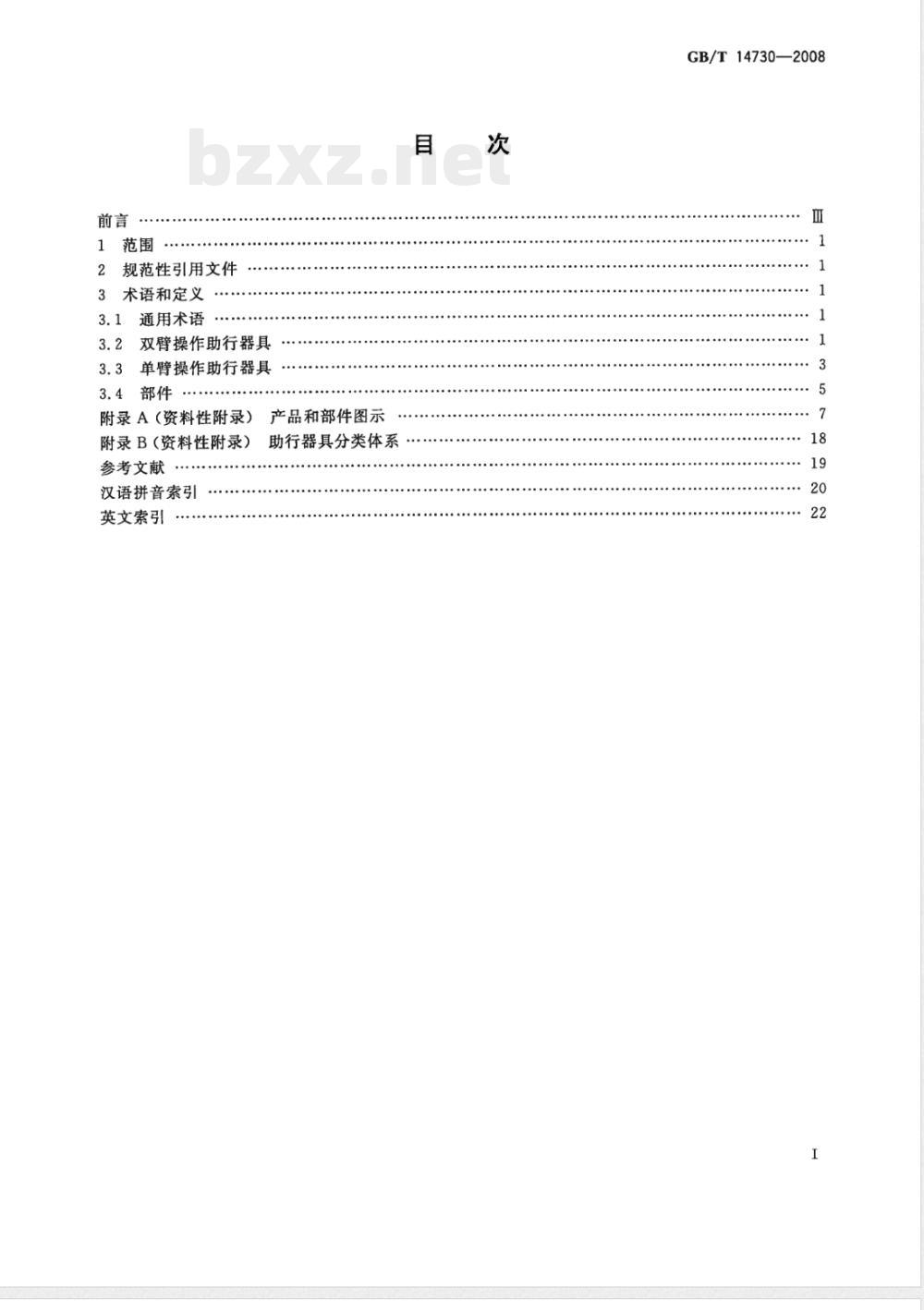

2规范性引用文件
3术语和定义
3.1通用术语
3.2双臂操作助行器具
3.3单臂操作助行器具
3.4部件·
附录A（资料性附录）产品和部件图示助行器具分类体系
附录B（资料性附录）
参考文献
汉语拼音索引
英文索引
GB/T14730—2008
GB/T14730-2008

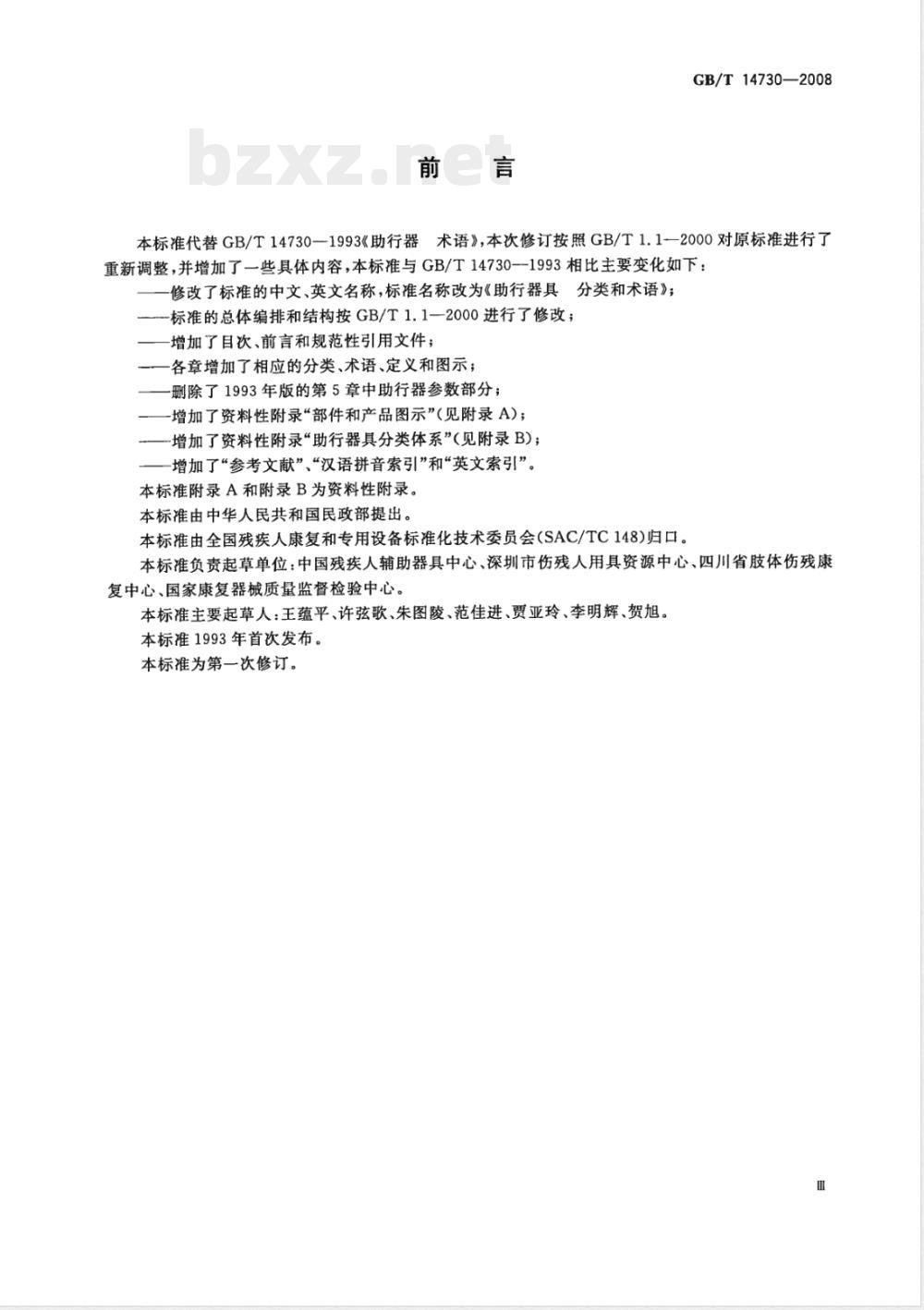

本标准代替GB/T14730—1993《助行器术语》，本次修订按照GB/T1.1—2000对原标准进行了重新调整，并增加了一些具体内容，本标准与GB/T14730一1993相比主要变化如下：修改了标准的中文、英文名称，标准名称改为《助行器具分类和术语》；-标准的总体编排和结构按GB/T1.1一2000进行了修改；一增加了目次、前言和规范性引用文件；各章增加了相应的分类、术语、定义和图示；删除了1993年版的第5章中助行器参数部分；-增加了资料性附录“部件和产品图示”（见附录A)；—增加了资料性附录“助行器具分类体系”（见附录B)；增加了“参考文献”、“汉语拼音索引”和“英文索引”。本标准附录A和附录B为资料性附录。本标准由中华人民共和国民政部提出。本标准由全国残疾人康复和专用设备标准化技术委员会（SAC/TC148)归口。本标准负责起草单位：中国残疾人辅助器具中心、深圳市伤残人用具资源中心、四川省肢体伤残康复中心、国家康复器械质量监督检验中心。本标准主要起草人：王蕴平、许弦歌、朱图陵、范佳进、贾亚玲、李明辉、贺旭。本标准1993年首次发布。
本标准为第一次修订。

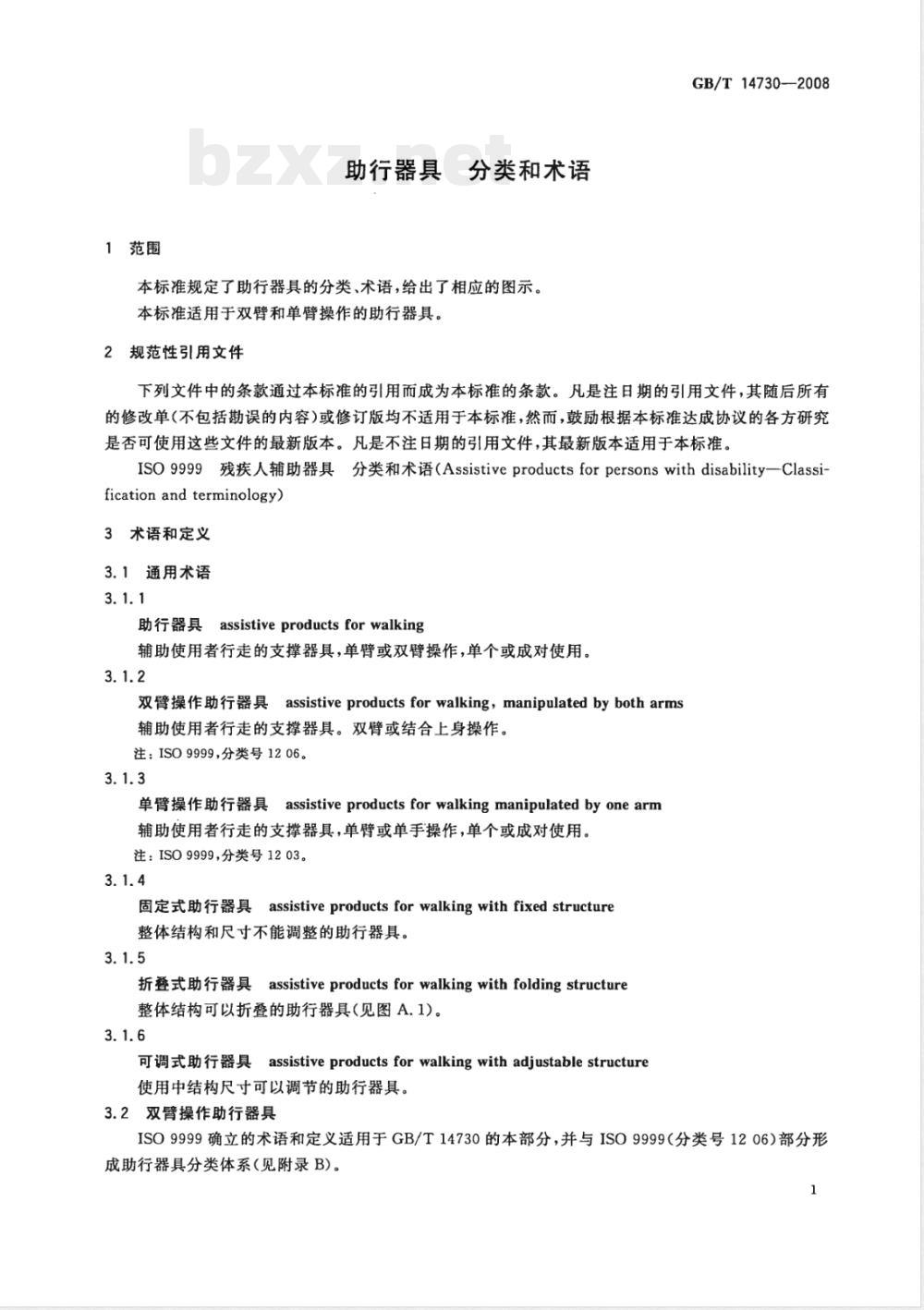

1范围
助行器具子
分类和术语
本标准规定了助行器具的分类、术语，给出了相应的图示。本标准适用于双臂和单臂操作的助行器具。2规范性引用文件
GB/T14730—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO9999残疾人辅助器具分类和术语（Assistiveproductsforpersonswithdisability—Classi-ficationand terminology)
3术语和定义
3.1通用术语
具assistiveproductsforwalking助行器具
辅助使用者行走的支撑器具，单臂或双臂操作，单个或成对使用。3.1.2
双臂操作助行器具assistiveproductsforwalking，manipulatedbybotharms辅助使用者行走的支撑器具。双臂或结合上身操作。注：ISO9999，分类号1206。
单臂操作助行器具assistiveproductsforwalkingmanipulatedbyonearm辅助使用者行走的支撑器具，单臂或单手操作，单个或成对使用。注：ISO9999，分类号1203。
assistiveproducts for walking withfixedstructure固定式助行器具
整体结构和尺寸不能调整的助行器具。3.1.5
具assistiveproducts for walking withfolding structure折叠式助行器具
整体结构可以折叠的助行器具（见图A.1)。3.1.6
可调式助行器具assistiveproductsforwalkingwithadjustablestructure使用中结构尺寸可以调节的助行器具。3.2双臂操作助行器具
ISO9999确立的术语和定义适用于GB/T14730的本部分，并与ISO9999（分类号1206）部分形成助行器具分类体系（见附录B)。1
GB/T14730--2008
框式助行器walkingframes
有手柄和多个支脚，没有前臂支撑和轮子的助行器具。注：ISO9999，分类号120603
三脚框式助行器
walking frameswiththree legs有两个手柄和三个支脚的框式助行器（见图A2）。3.2.1.2
walkingframeswithfourlegs
四脚框式助行器
有两个手柄和四个支脚的框式助行器（见图A.3）。3.2.1.3
差动框式助行器walkingframeswithone-sidealternatemovement有两个手柄和四个支脚，装有链可单侧交替行进的框式助行器（见图A.4）。3.2.1.4
阶梯框式助行器
walkingframes with two-level handgrip有两个高位和两个低位手柄及四个支脚的框式助行器（见图A.5）。注：低位手柄用于辅助支撑使用者站起。3.2.2
轮式助行器
rollators
有手柄、两个或多个轮子，可以与支脚结合使用的助行器具。包括带休息座位的轮式助行器。注：ISO9999，分类号120606。
rollatorswithtwo wheels
两轮助行器
有两个手柄、两个轮子和两个支脚的轮式助行器（见图A.6）。3.2.2.2
框式两轮助行器
rollatorswithtwowheelsandframe有两个手柄、两个轮子和两个支脚，呈框式结构的轮式助行器（见图A.7）。3.2.2.3
三轮助行器
rollatorswith threewheels
有两个手柄和三个轮子的轮式助行器（见图A.8)。3.2.2.4
rollatorswithfourwheels
四轮助行器
有两个手柄和四个轮子的轮式助行器（见图A.9）。3.2.2.5
rollators withfourwheelspulled by aperson后置四轮助行器
有两个手柄和四个轮子，使用者位于助行器前方，以拉动方式行进的轮式助行器（见图A，10）。3.2.2.6
框式四轮助行器
rollatorswithfourwheelsandframe有两个手柄和四个轮子，呈框式结构的轮式助行器（见图A11）。3.2.2.7
rollators withfour wheels and axillary support腋托四轮助行器
有两个手柄、四个轮子和两个腋托的轮式助行器（见图A.12）。2
GB/T14730—2008
座式助行器walkingchairs
有多个轮子和一个行走时支撑身体的座位或吊带的助行器具，也可以带前臂支撑架。注：ISO9999，分类号120609。
固定支撑座式助行器walkingchairswithfixedseat有四个轮子，行走时以固定座位支撑身体的座式助行器（见图A.13）。3.2.3.2
吊带支撑座式助行器walkingchairswithslingseat有四个轮子，行走时以悬吊带支撑身体的座式助行器（见图A.14)。3.2.4
台式助行器walkingtables
有轮子和（或）支脚，有支撑平台或前臂支撑托架的助行器具，靠双臂或与上身一起向前推进。注：SO9999，分类号120612。
walkingtables withtablesupport平台支撑台式助行器
有四个轮子和支撑平台的台式助行器（见图A.15）。3.2.4.2
walkingtableswithforearmsupport前臂支撑台式助行器
有四个支脚或四个轮子，有前臂支撑托架的台式助行器（见图A.16）。3.3单臂操作助行器具
ISO9999确立的术语和定义适用于GB/T14730的本部分，并与ISO9999（分类号1203)部分形成助行器具分类体系（见附录B)。3.3.1
手杖walkingsticks
有一个支脚和一个手柄，没有前臂支撑的助行器具。注：ISO9999，分类号120303。
直形手杖walkingstickswithverticalrod手柄与直杆杖体连接为直角的手杖（见图A.17)。3.3.1.2
弯形手杖walkingstickswithcurvingrod手柄与杖体连接为弯形过渡的手杖（见图A.18)。3.3.1.3
S形手杖walking stickswithSshaperod手柄与杖体连接为S形过渡，且有一个辅助手柄用于支撑使用者站起的手杖（见图A.19）。3.3.2
elbowcrutches
有一个支脚、一个手柄和非水平前臂支撑架或臂套的助行器具。注：ISO9999，分类号120306。
号elbowcrutches withforearmsupportfixed固定式肘拐
前臂有固定支撑架的肘拐（见图A.20）。3
GB/T14730—2008
臂套式肘拐elbowcrutcheswithforearmcuffflexible前臀有活动支撑臂套的肘拐（见图A.21）。3.3.3
四脚肘拐elbowcrutcheswithfourlegs有四个支脚、一个手柄和前臂支撑架或臂套的肘拐（见图A.22）。3.3.4
前臂支撑拐forearmsupportcrutches有一个或多个支脚，一个手柄和水平前臂支撑托架的助行器具。注：ISO9999，120309。
单脚前臂支撑拐forearmsupportcrutcheswithoneleg有一个支脚的前臂支撑拐（见图A.23)。3.3.4.2
号 forearm supportcrutcheswiththree legs三脚前臂支撑拐
有三个支脚的前臂支撑拐（见图A.24)。3.3.4.3
四脚前臂支撑拐
forearmsupportcrutcheswithfourlegs有四个支脚的前臂支撑拐（见图A.25）。3.3.5
axillarycrutches
有一个支脚和一个手柄，使用中置于身体上部、靠近胶下部位有一个支撑托的助行器具。注：ISO9999，分类号120312。
普通腋拐
commonaxillarycrutches
有一个支脚和一个手柄，由双侧杆连接腋托的腋拐（见图A.26）。3.3.5.2
弧形胶拐axillarycrutcheswithcurvetip支脚为弧形，由双侧杆连接腋托的胶拐（见图A.27)。3.3.5.3
单杆腋拐axillarycrutchesforone-sided由单侧杆连接腋托的腋拐（见图A.28)。3.3.6
三脚或多脚手杖walkingstickswiththreeormorelegs有三个或多个支脚，一个手柄的助行器具。注：ISO9999，分类号120316
直形三脚手杖walkingstickswiththreelegsandverticalrod手柄与直杆杖体连接为直角的三脚手杖（见图A.29）。3.3.6.2
twalking stickswiththreelegsand curvingrod弯形三脚手杖
手柄与杖体连接为弯形过渡的三脚手杖（见图A.30)。4
S形三脚手杖walkingstickswiththreelegsandSshaperodGB/T14730—2008
手柄与杖体连接为S形过渡，且有一个辅助手柄用于支撑使用者站起的三脚手杖（见图A.31)。3.3.6.4
直形四脚手杖walkingstickswithfourlegsandverticalrod手柄与直杆杖体连接为直角的四脚手杖（见图A.32）。3.3.6.5
walking sticks with four legs and curving rod弯形四脚手杖
手柄与杖体连接为弯形过渡的四脚手杖（见图A.33）。3.3.6.6
S形四脚手杖walking stickswithfourlegsandS shaperod手柄与杖体连接为S形过渡，且有一个辅助手柄用于支撑使用者站起的四脚手杖（见图A.34）。3.3.7
带座手杖walkingstickswithseat有一个或多个支脚以及一个可折叠座位的助行器具（见图A.35)。注：ISO9999，分类号120318
one-sidewalker
单侧助行架
有手柄和四个支脚，单侧使用的支架式助行器具（见图A.36）。3.4部件
支架frames
连接和支撑助行器具的主体结构（见图A.37）。3.4.2
手柄handgrip
使用中用于手握持的部分（见图A.37)。3.4.3
手柄杆handle
助行器具与手柄连接的部分（见图A.37）。3.4.4
支脚tips
使用中与地面接触并承受负载的非轮子部件（见图A.37)。3.4.5
调节装置adjustmentmechanism
用于改变结构尺寸的部件组合（见图A.37)。3.4.6
折叠装置foldingmechanism
使主体结构的一部分与另一部分或多部分叠在一起的部件组合（见图A37)。3.4.7
置runningbrakes mechanism
行驶制动装置
使助行器在行进中减速或停止的部件组合（见图A.38）。3.4.8
parkingbrakesmechanism
驻车制动装置
使助行器保持停止状态的部件组合（见图A.39）。5
GB/T14730—2008
压力闸
pressurebrakes
通过垂直施加作用力，使助行器在行进中减速或停止的制动装置（见图A.41）。3.4.10
支撑平台supportingtable
使用中用于支撑前臂或身体上部的水平平台（见图A.38）。注：支撑平台可以是一个整体，也可以是分开的，并可以与手柄组合安装。3.4.11
前臂支撑架
forearmsupport
使用中用于支撑前臂的水平或槽状托架（见图A.38)。注：前臂支拯架可以与手柄组合安装。3.4.12
支撑座位supportingseat
使用中用于支撑身体的座或座椅（见图A.39)。3.4.13
supporting sling
支撑吊带
使用中置于腾下，用于支撑身体的悬吊带（见图A.39）。3.4.14
axillarysupport
使用中置于身体上部、靠近腋下部位的支撑托（见图A.39）。3.4.15
Eelbowsupport
使用中用于支撑并稳定前臂的托架或臂套（见图A.40）。6
附录A
（资料性附录）
产品和部件图示
图A.1折叠式助行器
三脚框式助行器
图A.4差动框式助行器
GB/T14730—2008
图A.3四脚框式助行器
图A.5阶梯框式助行器
GB/T14730—2008
两轮助行器
三轮助行器
图A.10后置四轮助行器
框式两轮助行器
四轮助行器
框式四轮助行器
