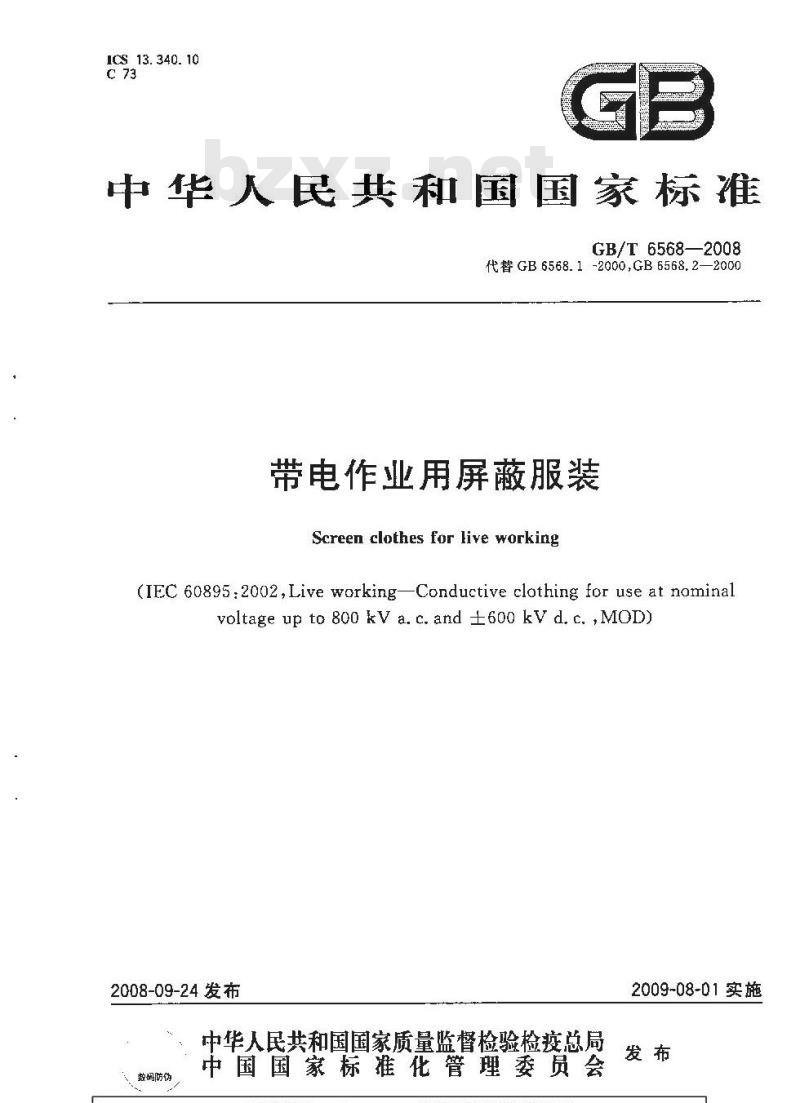

【国家标准(GB)】 带电作业用屏蔽服装

ICS 13.340.10
中华人民共和国国家标准
GB/T6568—2008
代替GB6568.1-2000,GB6568.2—2000带电作业用屏蔽服装
Screen clothes for live working(IEC 60895:2002,Live working-Conductive clothing for use at nominalvoltage up to 800 kV a. c. and ±600 kV d. c. ,MOD)2008-09-24发布
中华人民共和国国家质量监督检验检疫总局数码防协
中国国家标准化管理委员会
2009-08-01实施

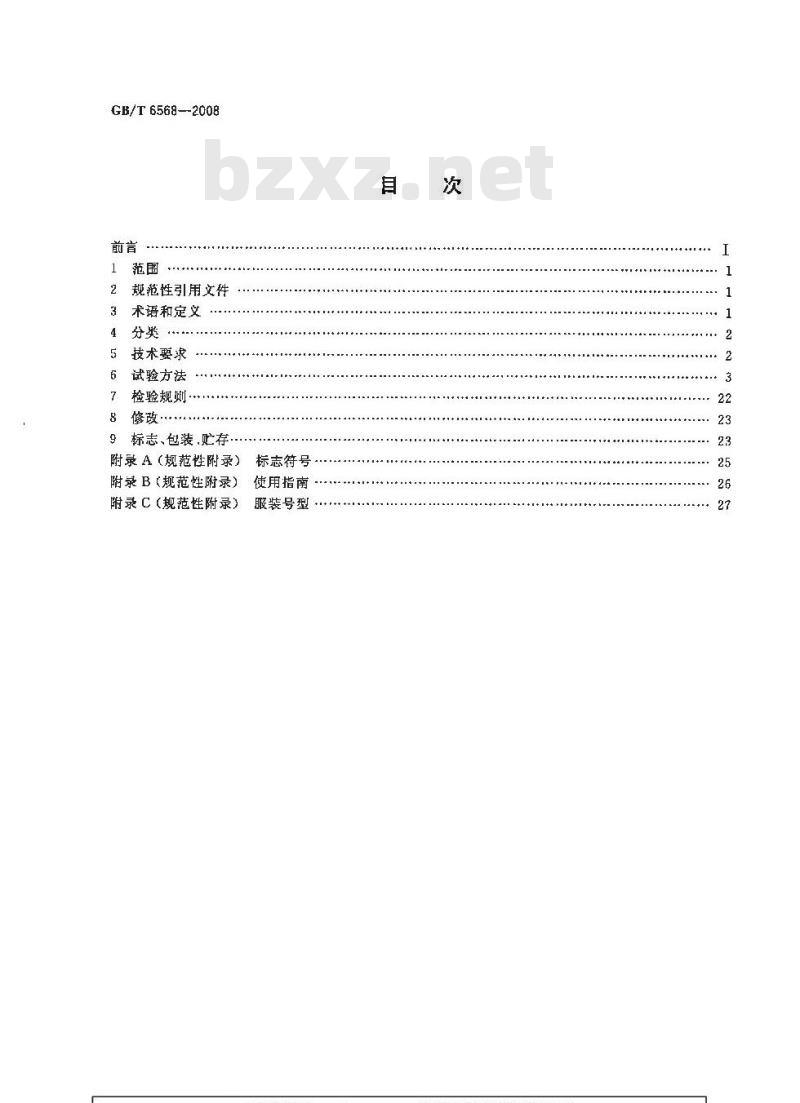

GB/T 6568--2008
规范性引用文件
术语和定义
技术要求
试验方法
检验规姗
标志、包装.存
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
标志符号
使用指南
服装号型

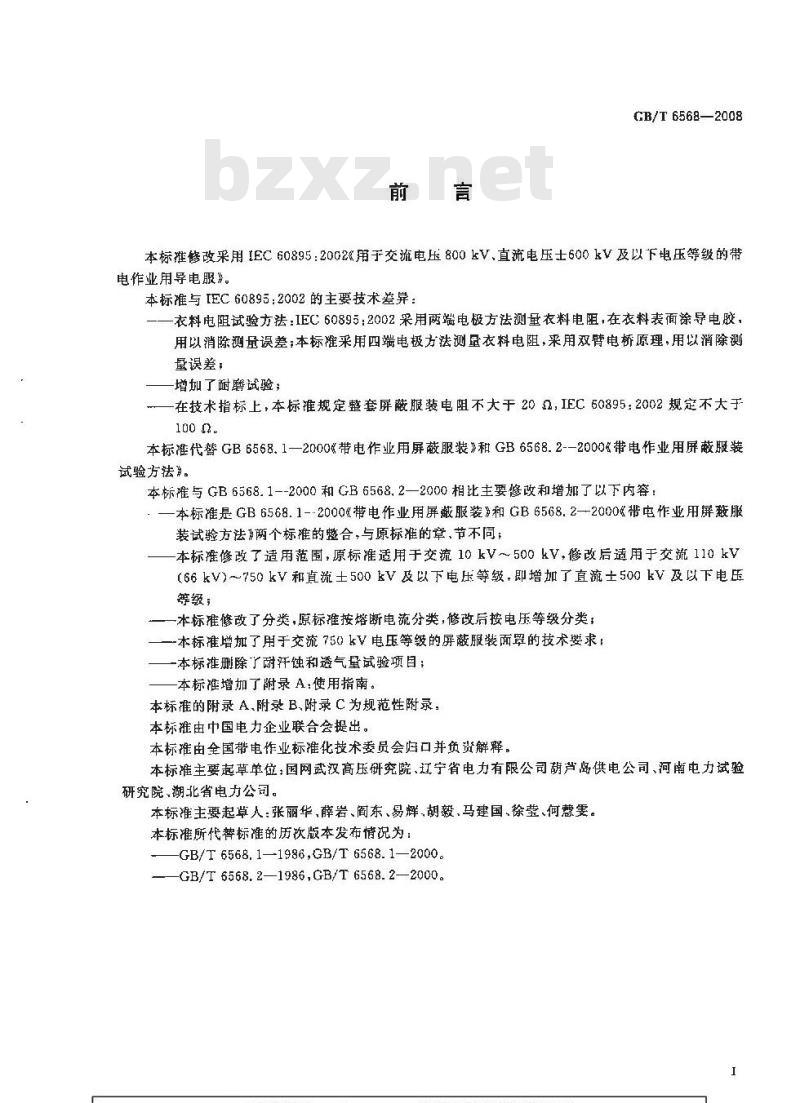

GB/T 6568—2008
本标准修改采用IEC60895：2002《用于交流电压800kV.直流电压士600kV及以下电压等级的带电作业用导电服》。
本标准与[EC60895：2002的主要技术差异：衣料电阻试验方法：IEC60895：2002采用两端电极方法测量衣料电阻，在衣料表面涂导电胶，用以消除测量误差；本标准采用四端电极方法测量衣料电阻，采用双臂电桥原理，用以消除测量误差；
-增了耐磨试验；
一在技术指标上，本标规定整套屏蔽服装电阻不大于20n，IEC60895：2002规定不大于1000.
本标准代替GB6568.1—2000%带电作业用屏蔽服装》和GB6568.2--2000%带电作业用屏蔽服装试验方法”。
本标准与GB6568.1--2000和GB6568.2—2000相比主要修改和增加了以下内容：本标准是GB6568.1-2000%带电作业用屏藏服装》和GB6568.2—2000《带电作业用屏蔽服装试验方法》两个标准的整合，与原标准的章、节不同；本标准修改了适用范围，原标准适用于交流10kV~500kV，修改后适用于交流110kV（66kV)~750kV和直流土500kV及以下电压等级，即增加了直流士500kV及以下电压等级；
一本标准修改了分类，原标准按熔断电流分类，修改后按电压等级分类；一本标准增加了用于交流750kV电压等级的屏蔽服装面罩的技术要求！一本标准删除了耐汗蚀和透气量试验项目：本标准增加了附录A：使用指南。本标准的附录A.附录B、附录C为规范性附录。本标准由中国电力企业联合会提出。本标准由全国带电作业标推化技术委员会归口并负资解释，本标准主要起草单位：国网武汉高压研究院、辽宁省电力有限公司葫芦岛供电公司、河南电力试验研究院，湖北省电力公司。
本标准主要起草人：张丽华，薛岩、阎东、易辉，胡毅、马建国、徐莹、何慧雯。本标准所代替标准的历次版本发布情况为：-GB/T 6568.11986,GB/T 6568.1—2000。GB/T6568.2—1986,GB/T6568.2—2000。1

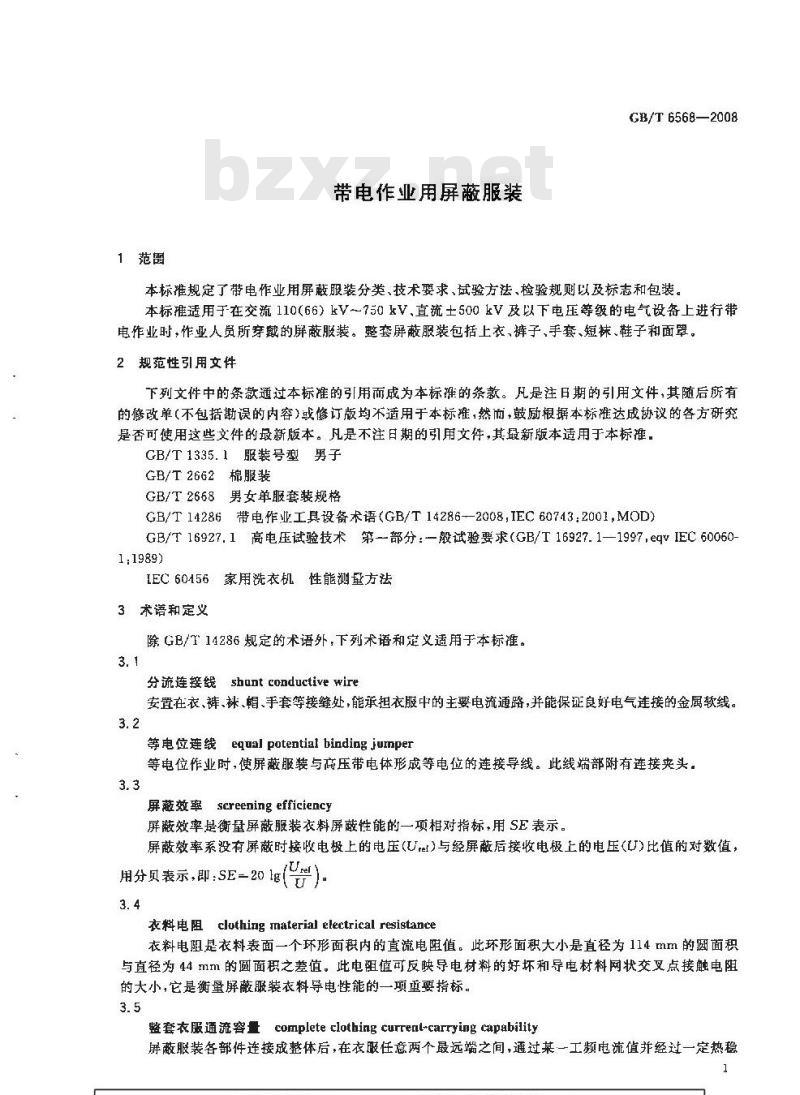

1范围
带电作业用屏蔽服装
GB/T 6568—2008
本标准规定了带电作业用屏蔽服装分类、技术要求、试验方法、检验规则以及标志和包装。本标准适用于在交流110(66)kV750kV,直流土500kV及以下电压等级的电气设备上进行带电作业时，作业人员所穿戴的屏蔽服装。整套屏蔽服装包括上衣，裤子、手套、短袜、鞋子和面罩。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标谁的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T1335.1服装号型男子
GB/T2662棉服装bzxZ.net
GB/T2668男女单服套装规格
GB/T14286带电作业工具设备术语（GB/T14286-2008IEC60743.2001，MOD）GB/T16927.1高电压试验技术第-部分：—般试验要求(GB/T16927.1—1997,eqVIEC600601:1989)
LEC60456家用洗衣机性能测量方法3术语和定义
除GB/114286规定的术语外，下列术语和定义适用于本标。3.1
分流连接线shant conductive wire安置在衣、裤、袜、帽、手套等接缝处，能承担衣服中的主要电流通路，并能保证良好电气连接的金属软线。3.2
等电位连线equal potential binding juinper等电位作业时，使屏藏服装与高压带电体形成等电位的连接导线。此线端部附有连接夹头，3.3
屏蔽效率screening efficiency屏蔽效率是衡量屏蔽服装衣料屏蔽性能的一项相对指标，用SE表示。屏蔽效率系没有屏蔽时接收电极上的电压(Uret)与经屏蔽后接收电极上的电压（U)比值的对数值，用分贝表示，即：SE-20lg（）。Qrer
衣料电阻cluthing material electrical resistance衣料电阻是衣料表面一个环形面积内的直流电阻值。此环形面积大小是直径为 114 mm 的面积与直径为44mm的圆面积之差值。此电阻值可反映导电材料的好坏和导电材料网状交叉点接触电阻的大小,它是衡量屏蔽暇装衣料导电性能的一项重要指标。3.5
整套衣服通流容量complete clothing current-carrying capability屏蔽服装各部件连接成整体后，在衣服任意两个最远端之间，通过某一工频电流值并经过一定热稳1

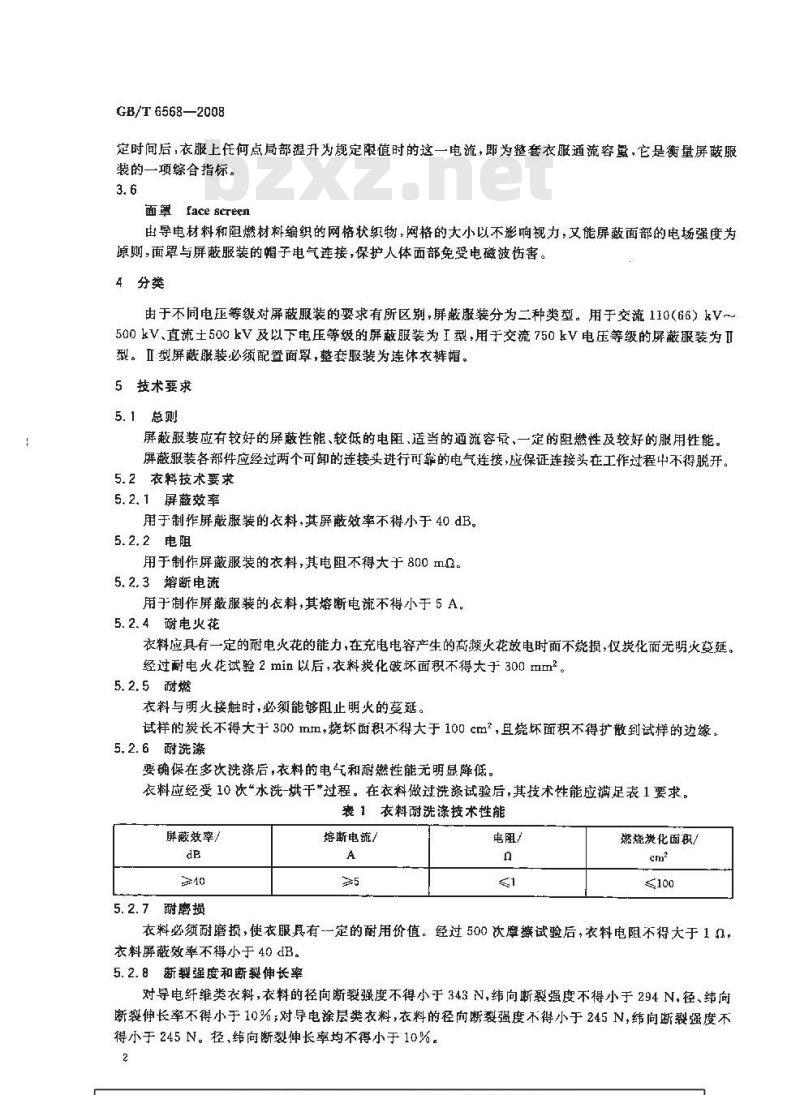

GB/T6568—2008
定时间后，衣服上任何点局部温升为规定限值时的这一电流，即为整套衣服通流容氢，它是衡量屏蔽服装的一项综合指标。
面罩facescreen
由导电材料和阻燃材料编织的网格状织物，网格的大小以不影响规力，又能屏蔽面部的电场强度为原则，面罩与屏蔽服装的帽子电气连接，保护人体面部免受电磁波伤害。4分类
由于不同电压等级对屏蔽服装的要求有所区别，屏蔽服装分为二种类型。用于交流110(66）kV~500kV、直流士500kV及以下电压等级的屏蔽服装为I型，用于交流750kV电压等级的屏蔽服装为Ⅱ型。Ⅱ型屏蔽服装必须配置面罩，整套服装为连休衣裤帽。5技术要求
5.1总则
屏蔽服装应有较好的屏蔽性能、较低的电阻、适当的通流容最，一定的阻燃性及较好的服用性能。屏蔽服装各部件应经过两个可的连接头进行可靠的电气连接，应保证连接头在工作过程中不得脱开。5.2衣料技术要求
5.2.1屏蔽效率
用于制作屏蔽服装的衣料，其屏蔽效率不得小于40dB。5.2.2电阻
用于制作屏蔽服装的衣料，其电阻不得大于800mQ。5.2.3熔断电流
用于制作屏蔽服装的衣料，其熔断电流不得小于 5A。5.2.4耐电火花
衣料应具有一定的耐电火花的能力，在充电电容产生的商频火花效电时面不烧摄，仅炭化而无明火延。经过耐电火花试验2min以后，衣料炭化破坏面积不得大于300mm2。5.2.5耐燃
衣料与明火接触时，必须能够阻止明火的蔓延。试样的炭长不得大于300mtm，烧坏面积不得大于100cm，且烧坏面积不得扩散到试样的边缘，5.2.6耐洗涤
要确保在多次洗涤后，衣料的电气和耐燃性能无明显降低。衣料应经受10次“水洗-烘干*过程。在衣料做过洗涤试验后，其技术性能应满足表1要求。表衣料耐洗涤技术性能
屏蔽效率/
5.2.7耐磨损
熔断电流/
电阻/
燃烧炭化面积/
衣料必须耐磨损，使衣服具有-一定的耐用价值。经过500次摩试验后，衣料电阻不得大于1a衣料屏蔽效率不得小于40 dB。
5.2.8断裂强度和断裂伸长率
对导电纤维类衣料，衣料的径向断裂强度不得小于343N，纬向断裂强度不得小于294N，径、纬向断裂伸长率不得小于10%；对导电涂层类衣料，衣料的径向断裂强度不得小于245N，纬向断裂强度不得小于245N。径，纬向断裂伸长率均不得小于10%。2
5.3成品要求
GB/T 6568—2008
5.3.1上衣、裤子
为了确保整套屏蔽服装的电阻不大于规定值，分别测量上衣及裤子任意两个最远端之间的电阻均不得大于150。
5.3.2手套、短袜
手套及短袜的电阻均不得大于150。5.3.3鞋子电阻
鞋子的电阻不得大于500α。
必须确保帽子和上衣之问的电气连接良好。帽子必须通过屏蔽效应试验，帽子的屏蔽效应在整套衣服的屏蔽性能试验中一起进行试验。对工型屏蔽服装，帽子的保护盖舌和外伸边沿必须确保人体外露部位（如面部）不产生不舒适感，并应确保在最高使用电压情况下，人体外露部位的表面场强不得大于240kV/m。5.3.5面罩
用于750kV电压等级的Ⅱ型屏蔽服装必须配置屏鼓面罩，面罩采用导电材料和阻燃纤维编织，视觉应良好，其屏蔽效率不小于20 dB。5.3.6整套屏蔽服装
对屏蔽服装膝部、臀部肘部及手掌等易损部位，可用双层衣料适当加强，以提商整套屏蔽服装的耐用性能。
为确保整套屏蔽服装的电阻和屏蔽性能符合本标准规定，应对组装好的整套屏蔽服装进行试验检查。检查整套屏蔽服装各最远端点之间的电阻值均不得大于20M。在规定的使用电压等级下，测冠衣服胸前、背后以及帽内头顶等三个部位的体表场强均不得大于15kV/m，测量人体外露部位（如面部）的体表局部场强不得大于240kV/m；测量屏蔽服内流经人体的电流不得大于50μA。
对屏蔽服装通以规定的工频电流，并经一定时间的热稳定以后，测量屏蔽服装任何部位的温升不得超过50℃。
5.3.7分流连接线及连接头
为了保证整套屏蔽服装有较大的通流容量和较小的电阻，在上衣、裤子，套、短袜、帽子等适当部位，应安放分流连接线。屏蔽服装每路分流连接线的截面积应不小于1mm2，并应具有适当的机械强度，使其不易折断。上衣、裤子均应有两路独立的分流连接线及连接头通道。衣、裤、帽、手套、短袜等各部件均应有两个连接头。如果手套与上衣之间或短袜与裤子之间能够通过衣料直接接触而使其在电气上导通的话，可以分别只装配一个连接头。6试验方法
6.1衣料试验
6.1.1屏蔽效率试验
6.1.1.1主要设备
a）—一台率为50Hz、电压有效值为600V的正弦波电压发生器（波形符合GB/T16927.1的要求)；b）一个按图1制造的黄铜电极，内装2Mn负载电阻，总质量为3kg!c）一台输入阻抗大于10MQ的电压测量仪器（电压表或示波器);d）一台量程为600V的电压表；
c）一块直径为400mm，厚度为5mm士0.5mm的橡胶板，其表面硬度为肖氏级60度~65度；一块直径为300mm并带有接线柱的黄铜板；g）一块直径为400mm的圆形绝缘板。3
GB/T6568-2008
衣料屏蔽效率试验电极装置结构评见图1。94
中110
上盖：
2-——屏蔽外壳：
3-——固定电缆爆孔
4——-电缆连接测督仪表；
一接地螺母：
屏蔽电极；
一绝缘板：
8——接收电极；
R-—负载电阻。
图1衣料屏蔽效率试验电极装置
6. 1. 1.2试样
6. 1. 1. 2. 1 取样
单位为寇米
试样可在大匹布料处剪取。如箫在大匹头上剪取时，则必须离开布端至少2n以上处取样。试样的中心点必须在样品布料的15°对角线上，试样上不得有影响试验结果的严重斌点及整理剂浸轧不勾等。试样面积根据试验操作要求决定。6.1.1.2.2试样的准备
在样品布上距布边至少50mm处剪取尺寸为180mm×180mm的方形试样，共计三块。4
GB/T 6568—2008
6.1.1.2.3试样的处理
试验前需将试样放置在温度为23℃±2℃、相对湿度为45%~55%的环境中24h以上，以适应试验环境。
6.1.1.3试验条件
试验需在温度为23℃土2℃及相对度为45%~55%的环境中进行。6.1.1.4试验安装
6.1.1.4.1将下列部件按顺序放暨在一个水平支架上：a）直径为400mm的圆形绝缘板；b）直径为300mm的圆形金属板；直径为400mm的合成橡胶板；
d）最小尺寸为120mm×120mm的试样；e）电极装置（放置位置不允许超出试样边缘）。6.1.1.4.2将下列端子连接在一起非接地：a）电压发生器的低压端；
b）电极装暨的接地部分：
电压表的低压端。
6.1.1.4.3将下列装置连接在一起并对地绝缘：a)
电压发生器的高压端；
直径为300mm的金届板的连接柱；电压表的高压端。
6.1.1.5试验程序
在没有试样的情况下，将频率为50Hz的600V电压有效值施加到测竟设备的电极之间，在测a）
量仪表上读出电极输出端的电压值，此值即为基准电压，用符号Ur！表示；拿起电极装置，将试样紧贴在合成橡胶板的上面铺展平整，放上电极装置，读出电极输山端的b)
电压值，用符号U表示。
6.1.1.6试验结果
取3块试样屏蔽效率的算术平均值作为衣料的屏蔽效率。屏蔽服装衣料的屏激效率不小于10dB。屏蔽效率按下列公式计算：
式中：
SE—屏蔽效率，单位为分贝（dB)；Urer———基准电压值（没有屏蔽时）,单位为伏（V)；U一—屏蔽后的电压值,单位为伏(V)。6.1.1.7试验报告
试验报告应包括以下内容：
a）衣料的型号、名称、制造厂和制造日期；b）试样的形状、尺寸和数量；
试样处理条件；
试验设备的名称、型号和规格：d)
试验数据和结论；
试验环境温斑和相对碰度：
试验日期及试验人员。
CB/T 6568--2008
6. 1.2衣科电阻试验
6.1.2.1主要设备
a）--台直流稳压稳流电源，其输出电压为10V，负荷电流为2A；b）一台精度为0.2级直流双臂电桥；一个圆柱形四端环形电极，其四个圆环用原度为15mm的有机玻璃圆盘装配在一起，底面加c
工成同一水平面，并镀以 5 μm厚的黄金。电极柱总高为53 mm,有效测试面是一个内圆直径为44 mm,外圆直径为 114 mm 的环形面。电极材料选用黄铜，自重 2. 8 kg，附加质量 20 kg[电极尺寸详见图2a)，电极附加重块尺寸见图2b)]。单位为毫米
中心圆柱形电极；
环形电极；
有机玻璃绝缘板；
与试样接触的水平表面；
定位螺丝；
接线柱。
）衣料电阻测蛋电极
图2衣料电阻测量电极
一铸铁材料附加重块；
3——-有机玻绝缘板，
b)衣料电阻测压电极附加重块
图2（续）
GB/T 6568—-2008
单位为旁米
6. 1. 2. 2试样
a）在试品布上距布边至少50mm处剪取尺寸为240mm×240mm的方形试样，共计三块；b）取样方法同6.1.1.2.1；
c）试样的处理同6.1.1.2.3。
如试品是使用中的旧衣服，则在衣服不同部位测试，不必前样。6.1.2.3试验条件
试验应在温度为23℃士2℃,相对湿度为45%～55%的环境中进行。6.1.2.4试验程序
a）连接双臂电桥与测电极之间的连接线，电极内、外两个圆电极为电流端，中间两个圆电极为电压端；
GB/T6568-2008
b）将试样用绣花框绷平，以尽盈减少试样折皱，然后放在光滑平整的绝缘板上，绝缘板上垫有5mm厚毛毯：
测量电极放在试样上，使之接触良好，然后将附加重块20kg压在电极上。此时电桥指示值即为测量的电阻值。
分别在每块试样5个不同位置测试，3块试样共测得15个数据。6.1.2.5试验结果
在3块试样的15个试验数据中去掉最大读数值和最小读数值，取中间的13个读数值的算术平均值作为衣料电阻值。
屏蔽服装衣料电阻值不大于0.8n6. 1.2.6试验报告
试验报告应包括的内容同6.1.1.7。6.1.3衣料熔断电流试验
6.1.3.1主要设备
a）一个用绝缘材料构成的电极支撑架（见图3），用来固定试电极和试样；b）四块用3mm厚的黄铜板做成的测试电极板，在电极支撑架的两端各由两块电极板构成测试电极。每块电极板的尺寸为20mm×90mm，与试样的接触面积为20mm×20mru。要求电极板表面光滑平整；
c）一台输出电流为0A～10A的大电流发生器；d）·*台容量为1kVA的交流稳压电源；c）-台量程为0A～10A的交流电流表；f）--只秒表；
g）一个防风试验柜，如图4a)所示，其尺寸见图4b)。单位为毫米
电极：
2-—-绝绒支排架
图3衣料熔断电流试验装置
一通气孔。
a）试验柜外形图
h）试验柜如工图
图4试验柜
GB/T 6568—200B
单位为米
6. 1. 3. 2试样
a）在样品布上距布边至少50mm处，分别按径向和纬向各剪取3块尺寸为200mm×25mm的矩形试样，共计六块，然后精确修整边纱，使其宽度为20mm(公差为二分之一根纱）；样方法同6.1.1,2.1:
c）试样的处理同6.1.1.2.3。
