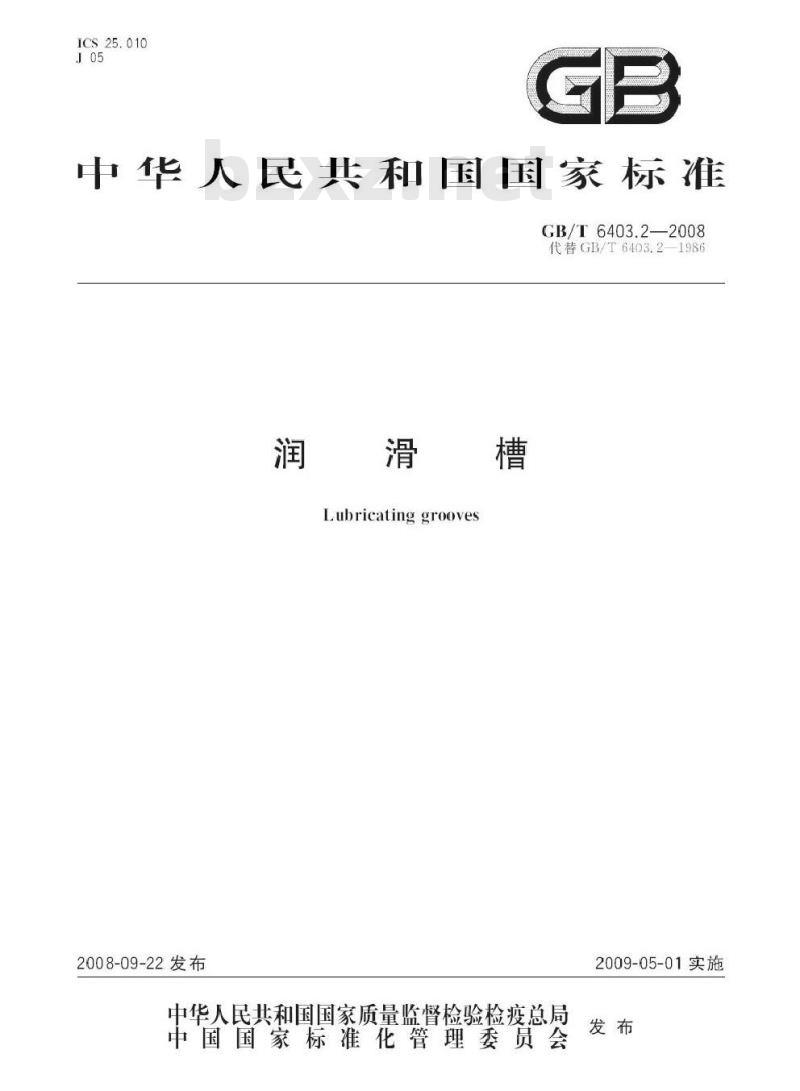

【国家标准(GB)】 润滑槽

ICS25.010
中华人民共和国国家标准
GB/T6403.2—2008
代替GB/T6403.2-1986
润滑槽
Lubricatinggrooves
2008-09-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

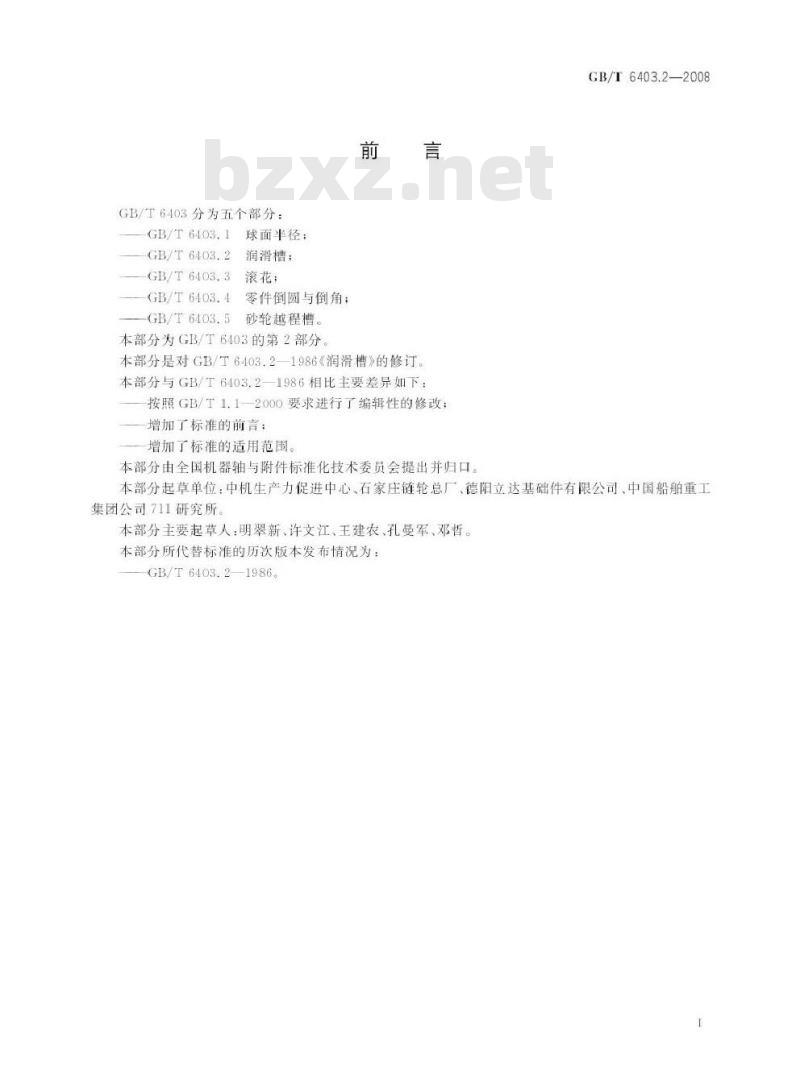

GB/T6403分为五个部分：
GB/T6403.1
球面半径：
GB/T6403.2
润滑槽：
GB/T6403.3
滚花：
GB/T6403.4
零件倒圆与倒角；
GB/T6403.5
砂轮越程槽。
本部分为GB/T6403的第2部分
本部分是对GB/T6403.2—1986《润滑槽》的修订。本部分与GB/T6403.2—1986相比主要差异如下：按照GB/T1.1-2000要求进行了编辑性的修改；增加了标准的前言；
增加了标准的适用范围。
本部分由全国机器轴与附件标准化技术委员会提出并归口。GB/T 6403.2—2008
本部分起草单位：中机生产力促进中心、石家庄链轮总厂、德阳立达基础件有限公司、中国船舶重工集团公司711研究所
本部分主要起草人：明翠新、许文江、王建农、孔曼军、邓哲。本部分所代替标准的历次版本发布情况为：GB/T6403.21986。
1范国
润滑槽
GB/T6403.2-2008

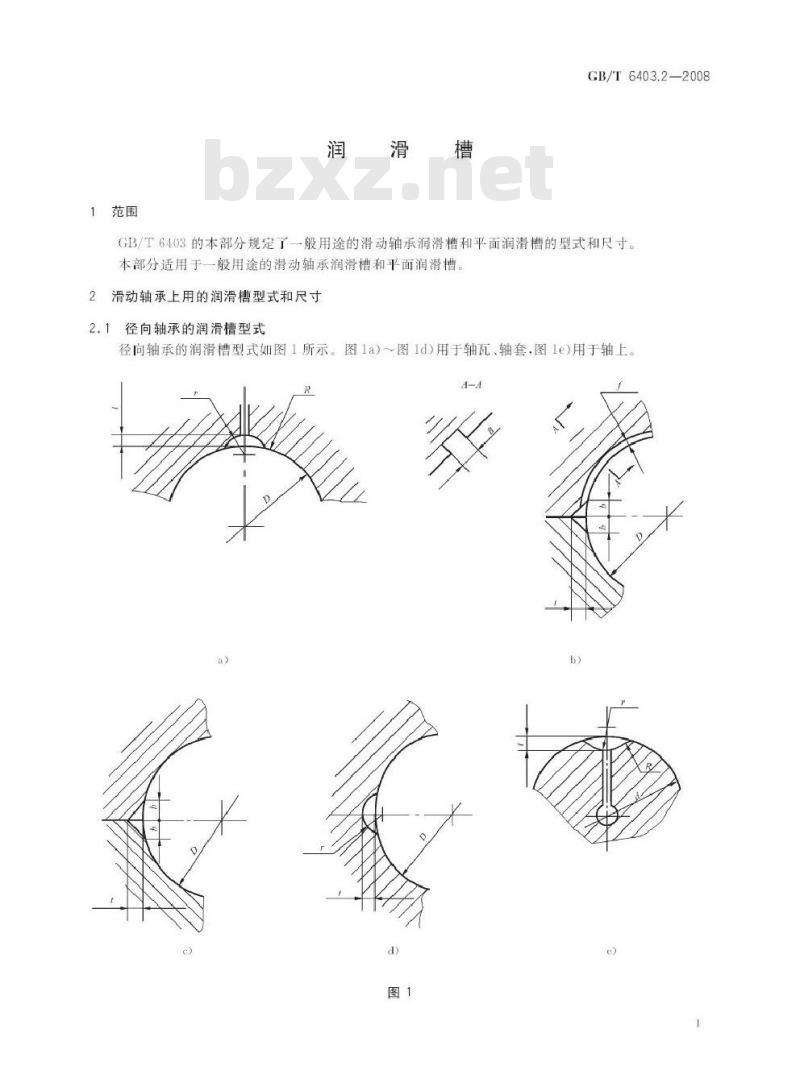

GB/T6403的本部分规定了一般用途的滑动轴承润滑槽和平面润滑槽的型式和尺寸。本部分适用于一般用途的滑动轴承润滑槽和平面润滑槽。2滑动轴承上用的润滑槽型式和尺寸2.1径向轴承的润滑槽型式
径向轴承的润滑槽型式如图1所示。图la）～图1d)用于轴瓦、轴套，图le）用于轴上。A-A
GB/T6403.2—2008

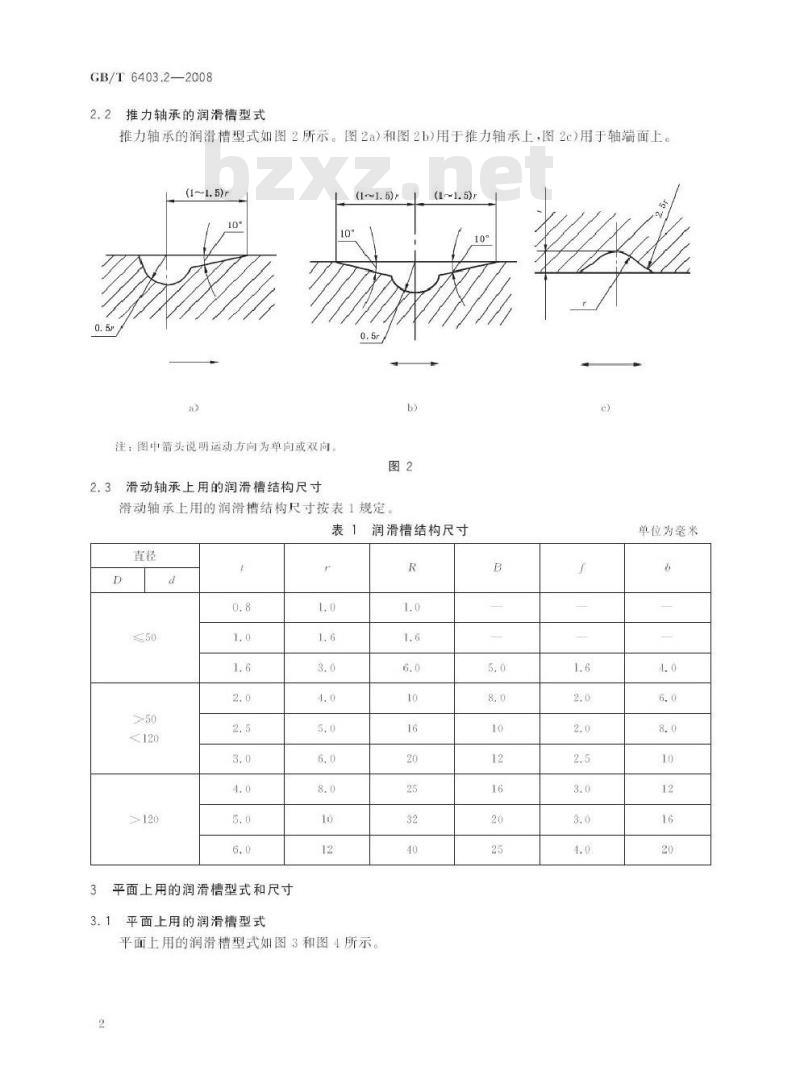

2.2推力轴承的润滑槽型式
推力轴承的润滑槽型式如图2所示。图2a）和图2b）用于推力轴承上，图2c）用于轴端面上(1~1.5)r
注：图中箭头说明运动方向为单向或双向2.3滑动轴承上用的润滑槽结构尺寸109
滑动轴承上用的润滑槽结构尺寸按表1规定(11.5)r
表1润滑槽结构尺寸
平面上用的润滑槽型式和尺寸
3.1平面上用的润滑槽型式

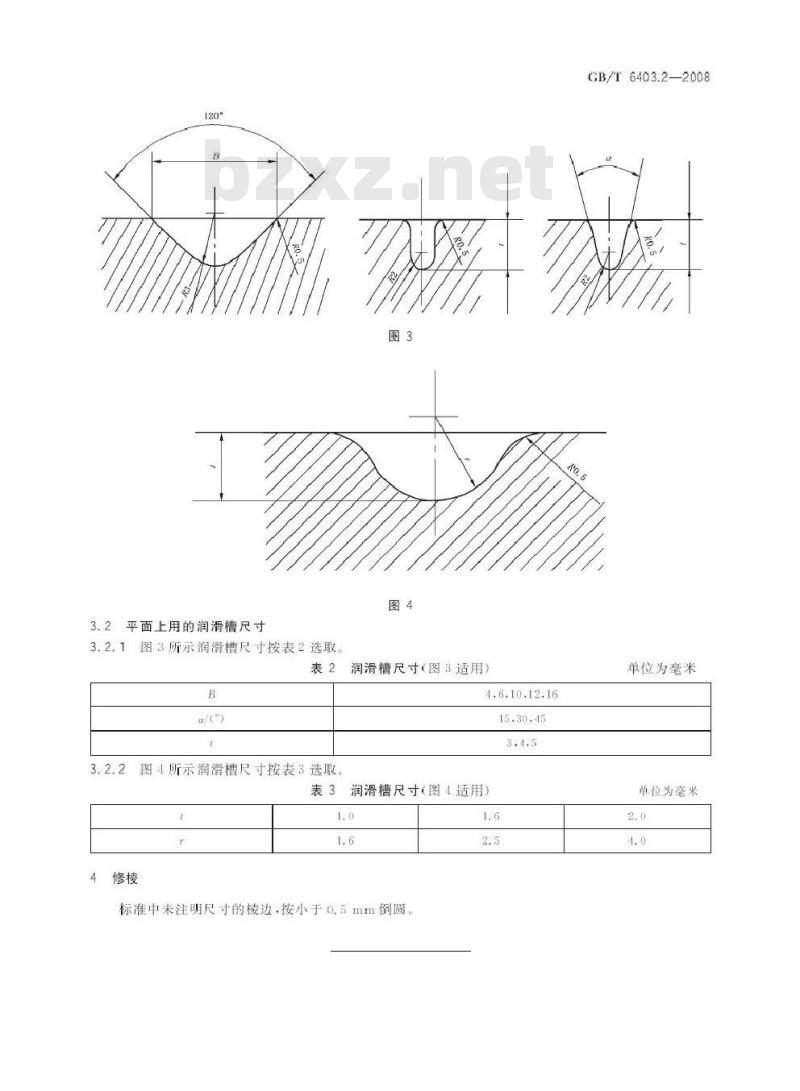

平面上用的润滑槽型式如图3和图4所示。R
单位为毫米
3.2平面上用的润滑槽尺寸
3.2.1图3所示润滑槽尺寸按表2选取。图3
表2润滑槽尺寸（图3适用）免费标准bzxz.net
3.2.2图4所示润滑槽尺寸按表3选取。4,6.10,12,16
润滑槽尺寸（图4适用）
标准中未注明尺寸的棱边，按小于0.5mm倒圆。1.6
GB/T6403.2—2008
单位为毫米
单位为毫米
GB/T6403.2-2008
中华人民共
国家标准
GB/T6403.22008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2008年12月第一版2008年12月第一次印刷书号：155066：1-35027
