【国家标准(GB)】 滚花

ICS25.010
中华人民共和国国家标准
GB/T6403.3—2008
代替GB/T6403.3-1986
2008-09-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施
GB/T6403分为五个部分：
GB/T6403.1球面半径；
润滑槽：
GB/T 6403.2
GB/T 6403.3
滚花；
零件倒圆与倒角；
GB/T 6403.4
GB/T 6403.5
砂轮越程槽。
本部分为GB/T6403的第3部分。

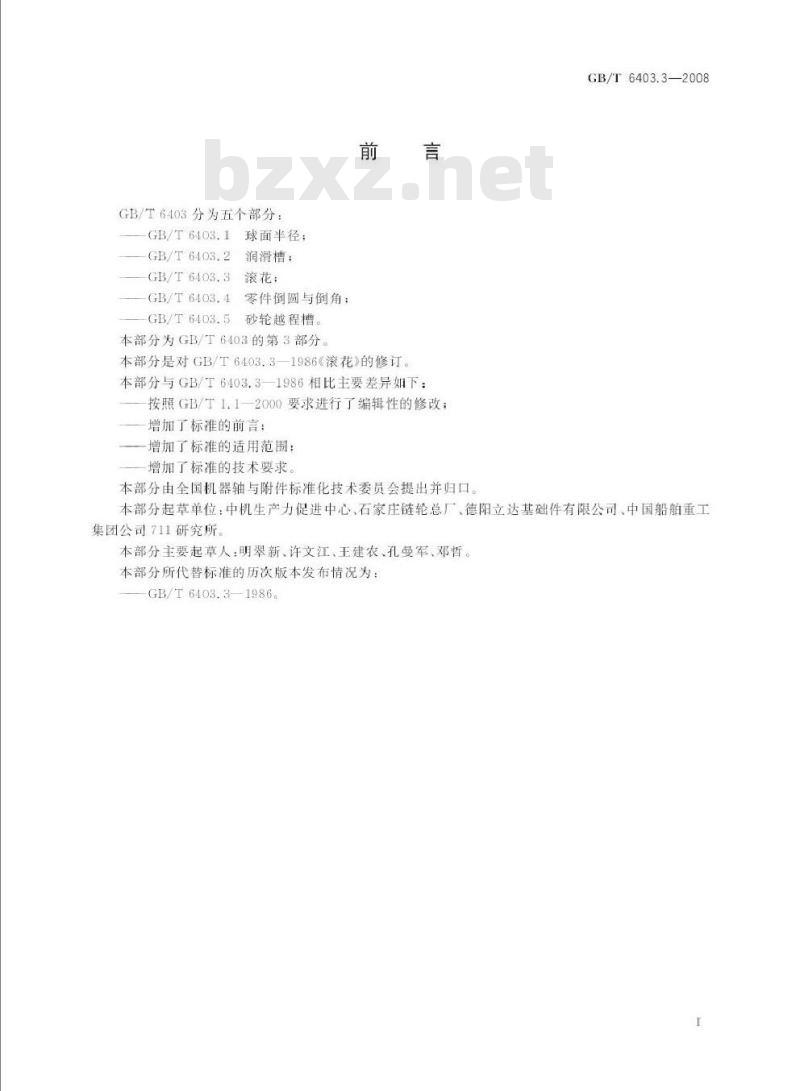

本部分是对GB/T6403.3—1986《滚花》的修订。本部分与GB/T6403.3—1986相比主要差异如下：按照GB/T1.1—2000要求进行了编辑性的修改：增加了标准的前言：
一增加了标准的适用范围；
增加了标准的技术要求。免费标准下载网bzxz
本部分由全国机器轴与附件标准化技术委员会提出并归口。GB/T6403.3—2008
本部分起草单位：中机生产力促进中心、石家庄链轮总厂、德阳立达基础件有限公司、中国船舶重工集团公司711研究所。
本部分主要起草人：明翠新、许文江、王建农、孔曼军、邓哲。本部分所代替标准的历次版本发布情况为：GB/T6403.3—1986。
1范围
GB/T6403的本部分规定了一般用途的圆柱表面滚花型式和尺寸。本部分适用于一般用途的圆柱表面滚花。2滚花的型式

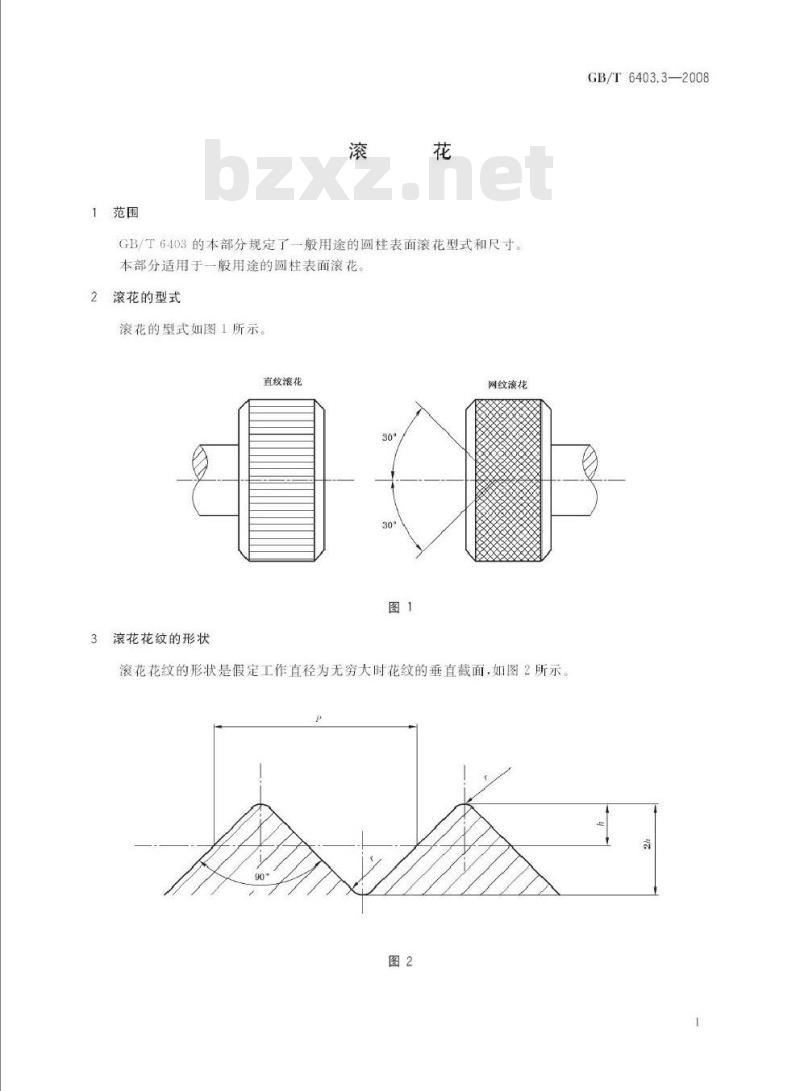

滚花的型式如图1所示。
直纹滚花
3滚花花纹的形状
网纹滚花
滚花花纹的形状是假定工
二作直径为无穷大时花纹的垂直截面，如图2所示。图2
GB/T 6403.3—2008
GB/T6403.3—2008
滚花的尺寸规格
滚花的尺寸规格应符合表1的规定。表1
滚花的尺寸规格
模数m
注：表中h=0.785m-0.414。
模数m=0.3mm的直纹滚花
m0.3GB/T6403.3-2008
模数m=0.4mm的网纹滚花：
6技术要求
mo.4GB/T6403.32008
6.1滚花前工作表面粗糙度轮廊算术平均偏差Ra≤12.5um。6.2滚花后工作直径大于滚花前直径，其值△（0.8~1.6）m，m为模数2
单位为毫米
节距P
GB/T6403.3-2008
