ICS29.240.20

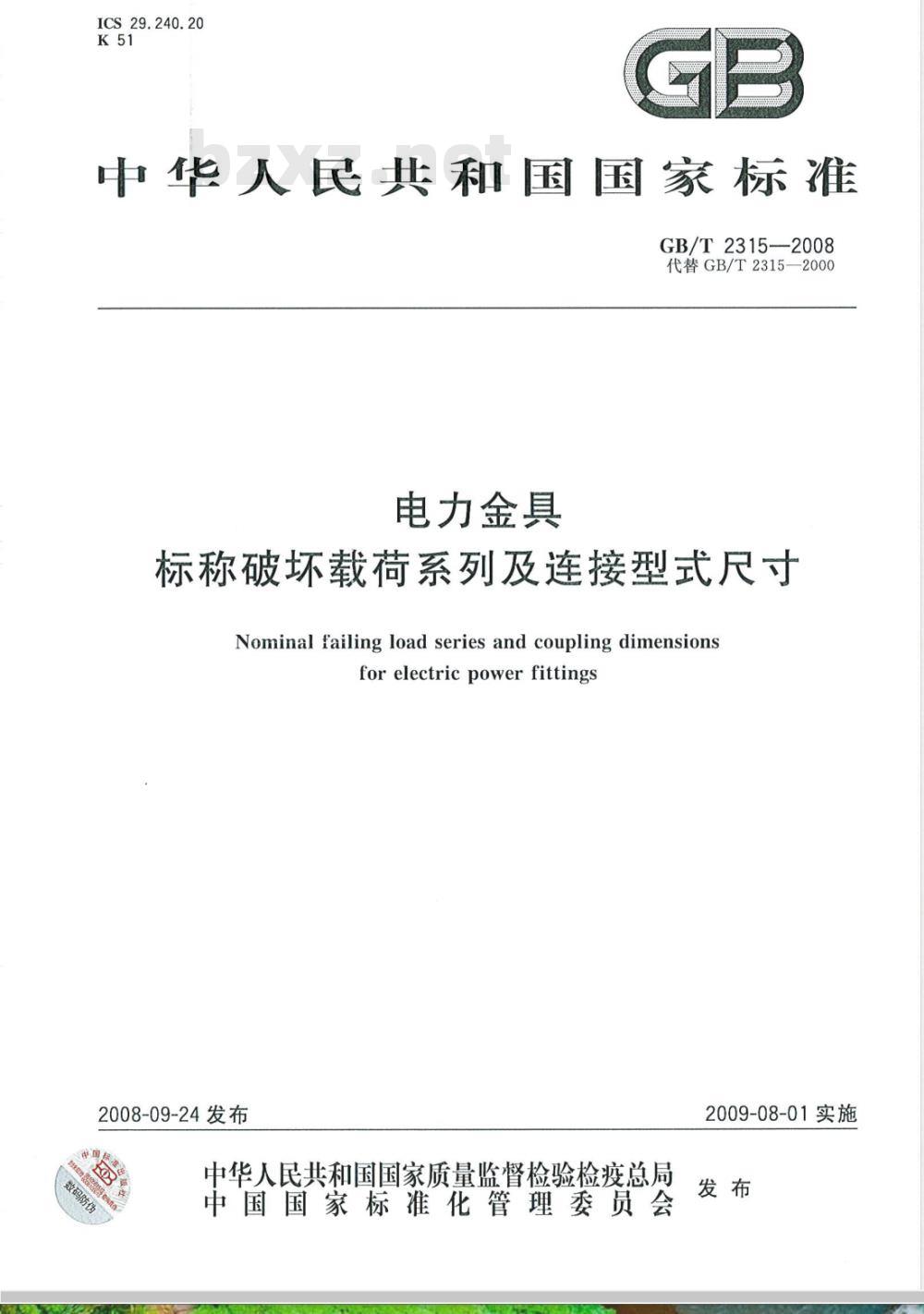

中华人民共和国国家标准
GB/T2315-—2008www.bzxz.net
代替GB/T2315—2000
电力金具
标称破坏载荷系列及连接型式尺寸Nominal failing load series and coupling dimensionforelectric powerfittings
2008-09-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-08-01实施

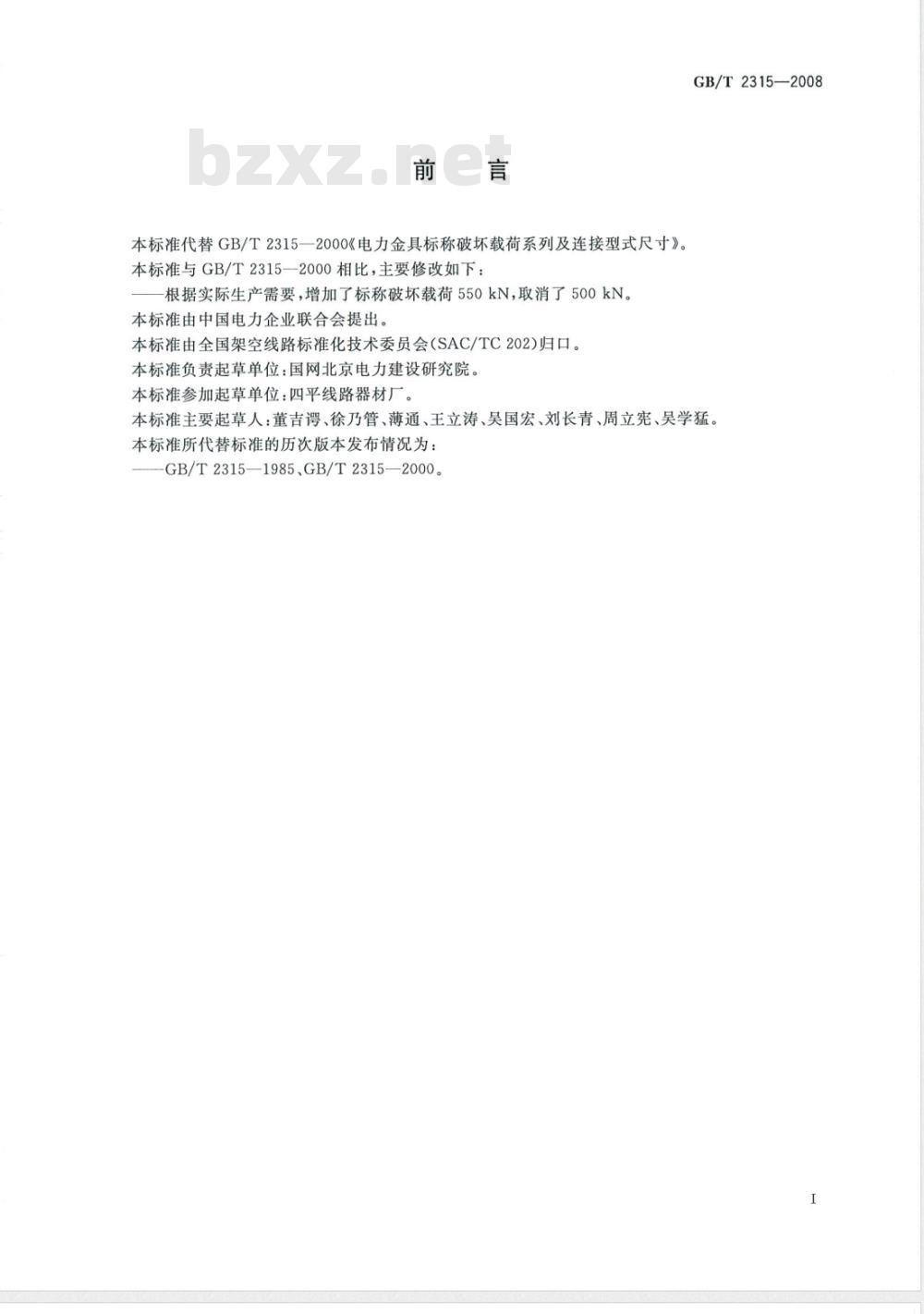

本标准代替GB/T2315一2000《电力金具标称破坏载荷系列及连接型式尺寸》。本标准与GB/T2315一2000相比，主要修改如下：根据实际生产需要，增加了标称破坏载荷550kN，取消了500kN。本标准由中国电力企业联合会提出。本标准由全国架空线路标准化技术委员会（SAC/TC202)归口。本标准负责起草单位：国网北京电力建设研究院。本标准参加起草单位：四平线路器材厂。GB/T2315—2008
本标准主要起草人：董吉逻、徐乃管、薄通、王立涛、吴国宏、刘长青、周立宪、吴学猛本标准所代替标准的历次版本发布情况为：GB/T2315—1985、GB/T2315—2000。I

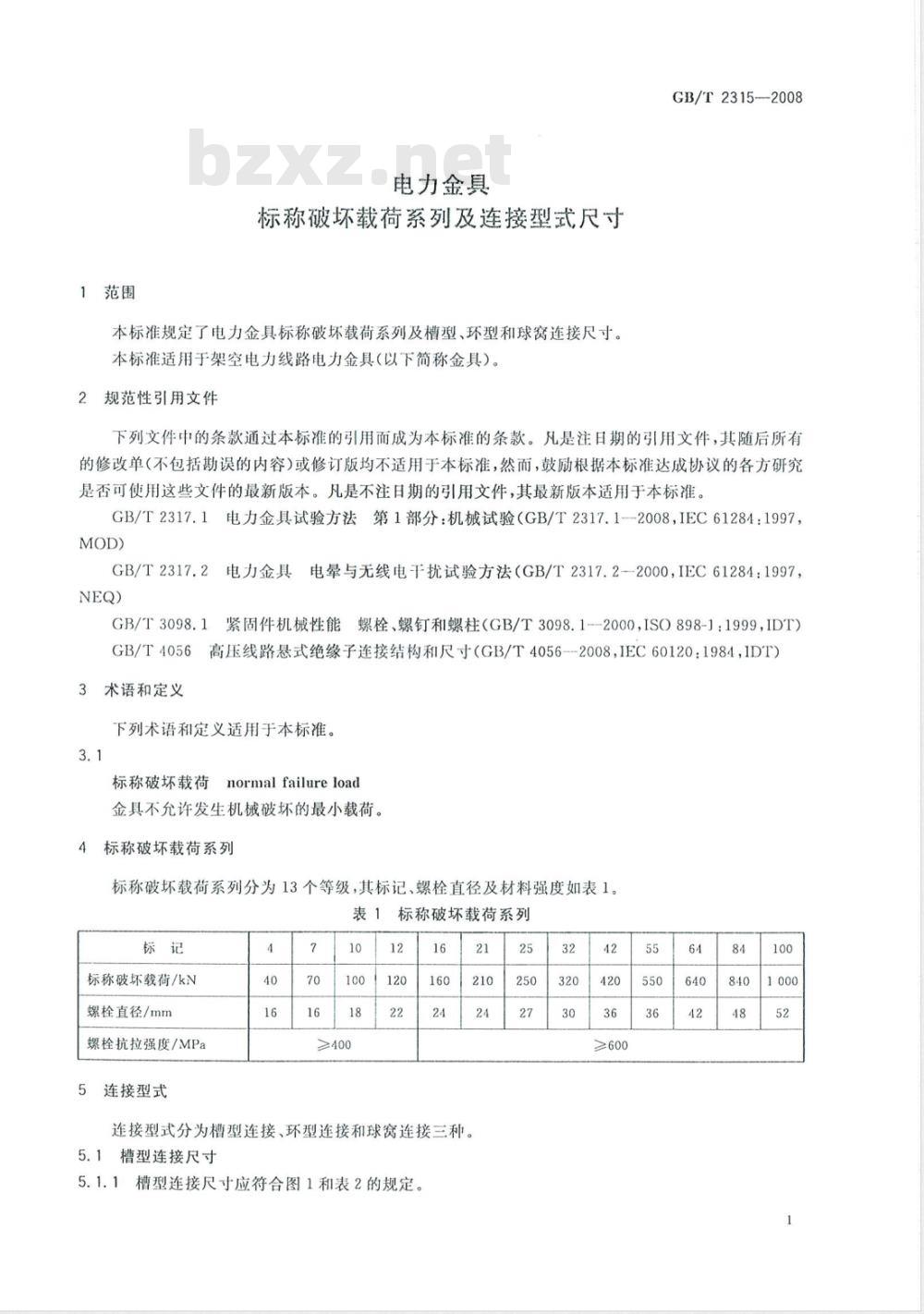

1范围
电力金具
标称破坏载荷系列及连接型式尺寸本标准规定了电力金具标称破坏载荷系列及槽型、环型和球窝连接尺寸。本标准适用于架空电力线路电力金具（以下简称金具）)。2规范性引用文件
GB/T2315-2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2317.1电力金具试验方法第1部分：机械试验（GB/T2317.1--2008，IEC61284：1997，MOD)
GB/T2317.2电力金具电晕与无线电干扰试验方法（GB/T2317.2-2000，IEC61284：1997，NEQ)
GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1--2000，ISO898-1：1999，IDT)GB/T4056高压线路悬式绝缘子连接结构和尺寸（GB/T4056--2008，IEC60120：1984，IDT）3术语和定义
下列术语和定义适用于本标准。3.1
标称破坏载荷normalfailureload金具不允许发生机械破坏的最小载荷。4标称破坏载荷系列
标称破坏载荷系列分为13个等级，其标记、螺栓直径及材料强度如表1。表1标称破坏载荷系列
标称破坏载荷/kN
螺栓直径/mm
螺栓抗拉强度/MPa
连接型式
≥400
连接型式分为槽型连接、环型连接和球窝连接三种。5.1槽型连接尺寸
5.1.1槽型连接尺寸应符合图1和表2的规定。25
≥600
GB/T2315—2008
螺栓孔径/mm
孔径偏差/mm
单板厚度/mm
双板开档/mm
孔边距/mm
槽深/mm
材料强度/MPa

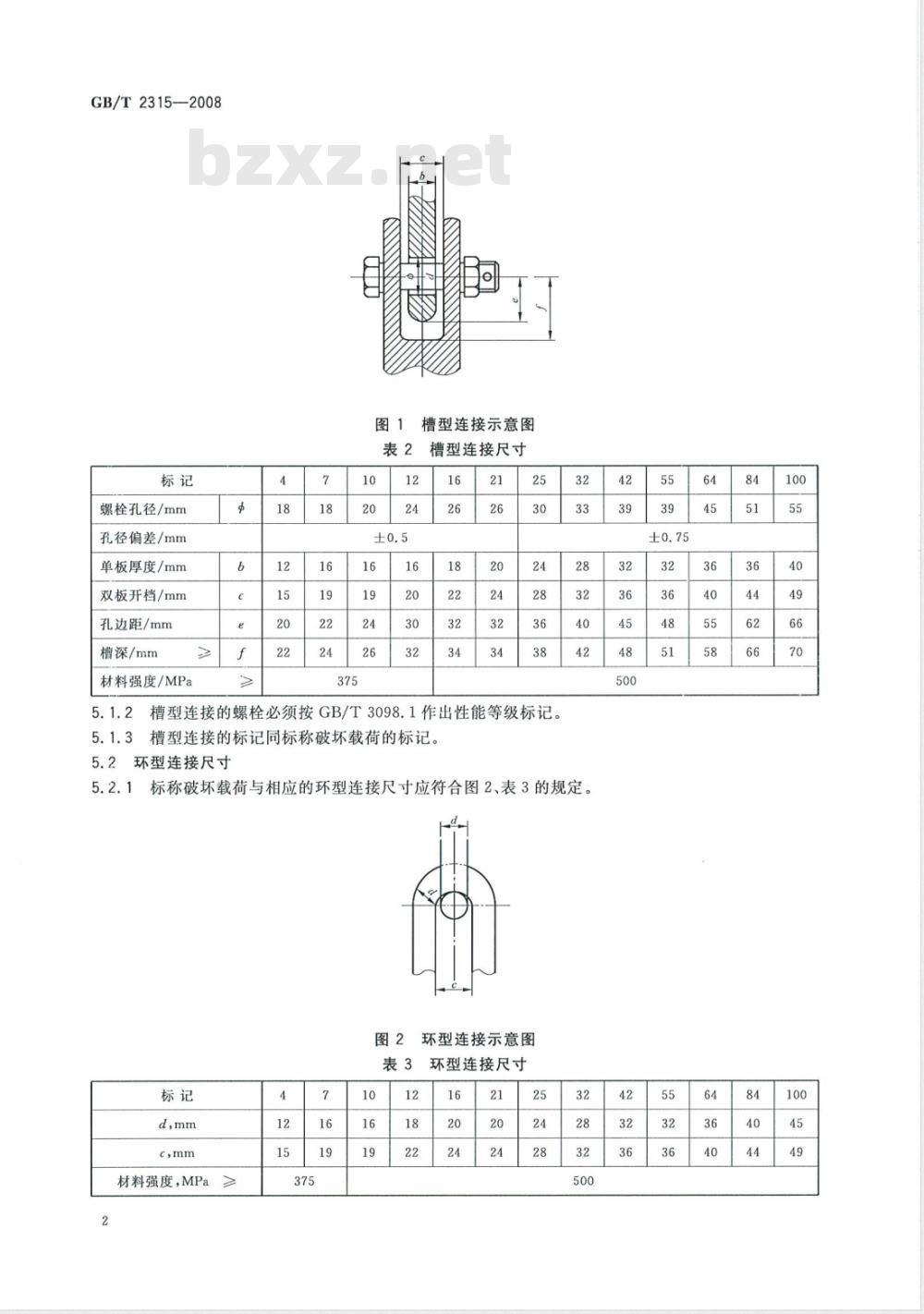

图1槽型连接示意图
槽型连接尺寸
5.1.2槽型连接的螺栓必须按GB/T3098.1作出性能等级标记，5.1.3槽型连接的标记同标称破坏载荷的标记。5.2环型连接尺寸
5.2.1标称破坏载荷与相应的环型连接尺寸应符合图2、表3的规定。2环型连接示意图
环型连接尺寸
材料强度，MPa

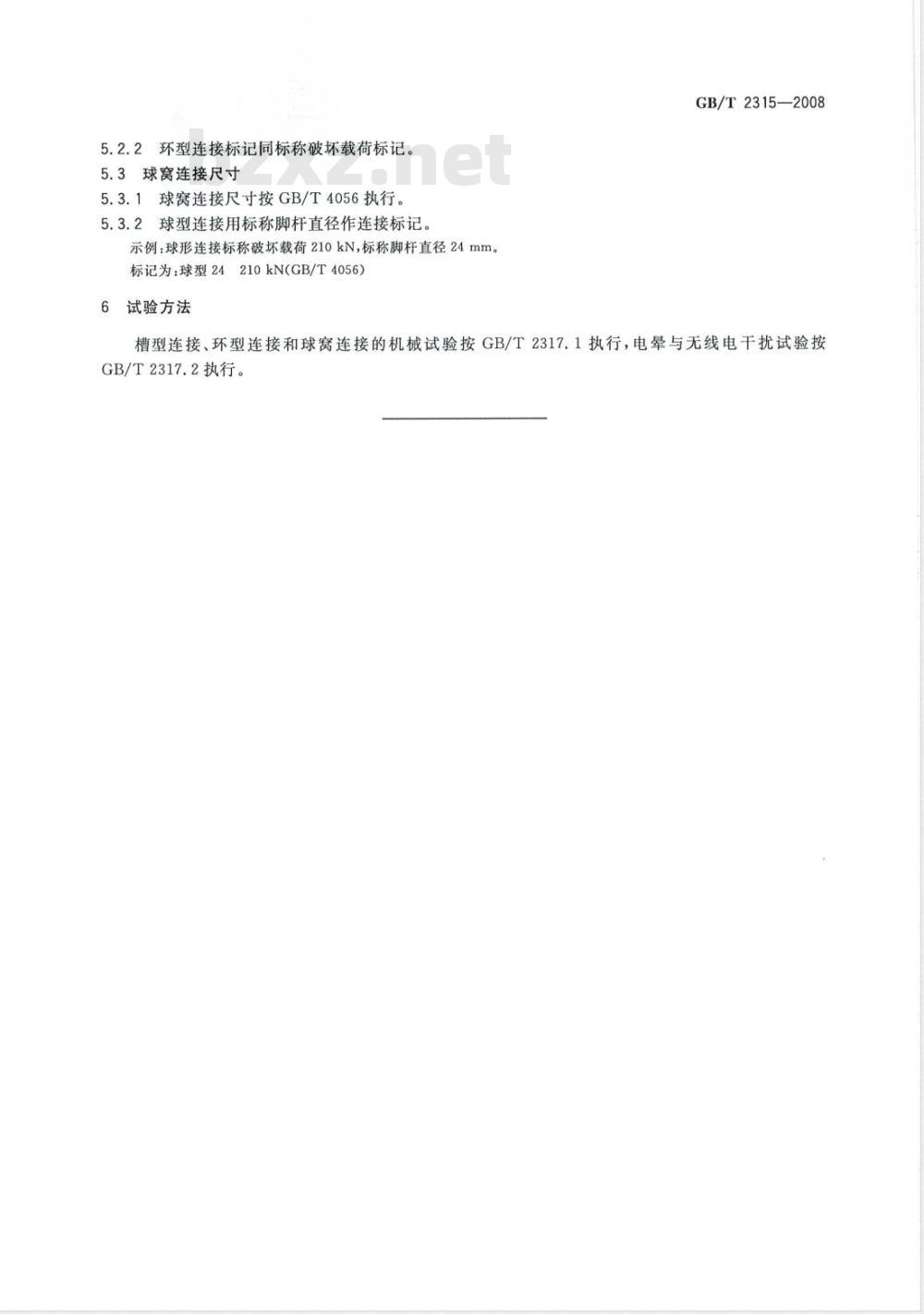

2环型连接标记同标称破坏载荷标记。5.2.2
5.3球窝连接尺寸
5.3.1球窝连接尺寸按GB/T4056执行。5.3.2球型连接用标称脚杆直径作连接标记。示例：球形连接标称破坏载荷210kN，标称脚杆直径24mm。标记为：球型24210kN(GB/T4056)6
试验方法
GB/T2315—2008
槽型连接、环型连接和球窝连接的机械试验按GB/T2317.1执行，电晕与无线电干扰试验按GB/T2317.2执行。
