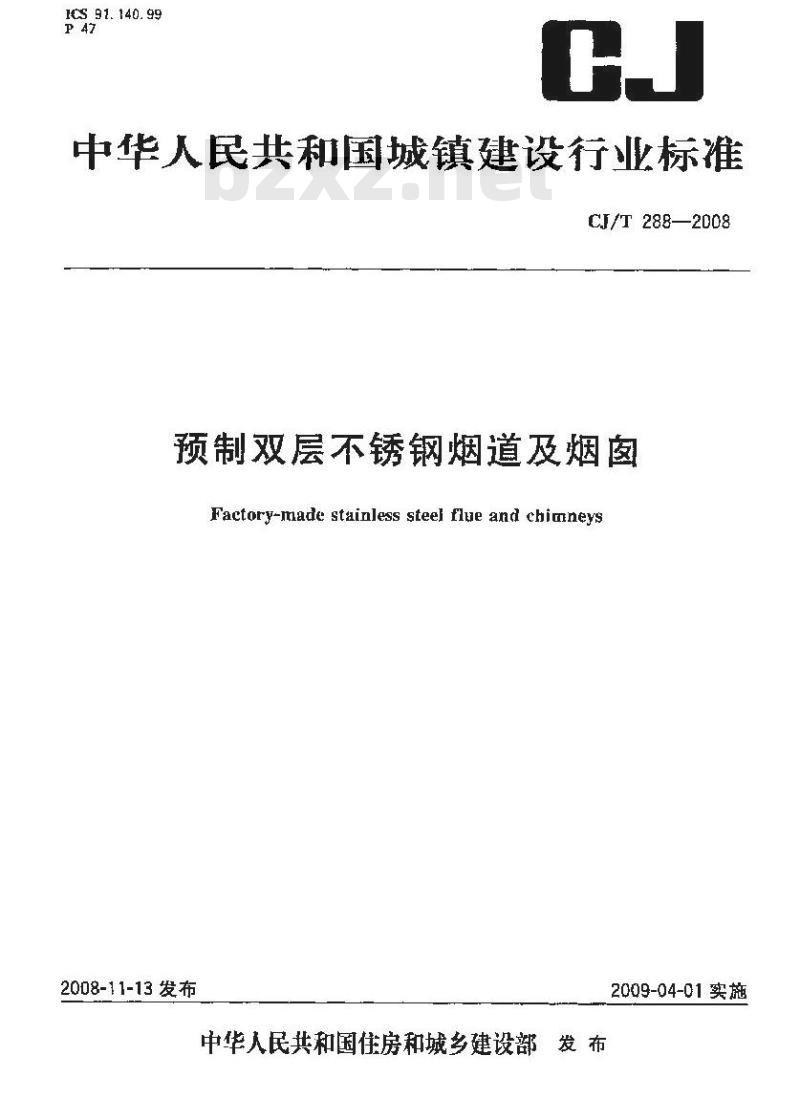

【城镇建设行业标准(CJ)】 预制双层不锈钢烟道及烟囱

ICS 91. 140. 99
中华人民共和国城镇建设行业标准CJ/T 288—2008
预制双层不锈钢烟道及烟窗
Factory-made stainless steel flue and chimneys2008-11-13发布
中华人民共和国住房和城乡建设部发布2009-04-01实施

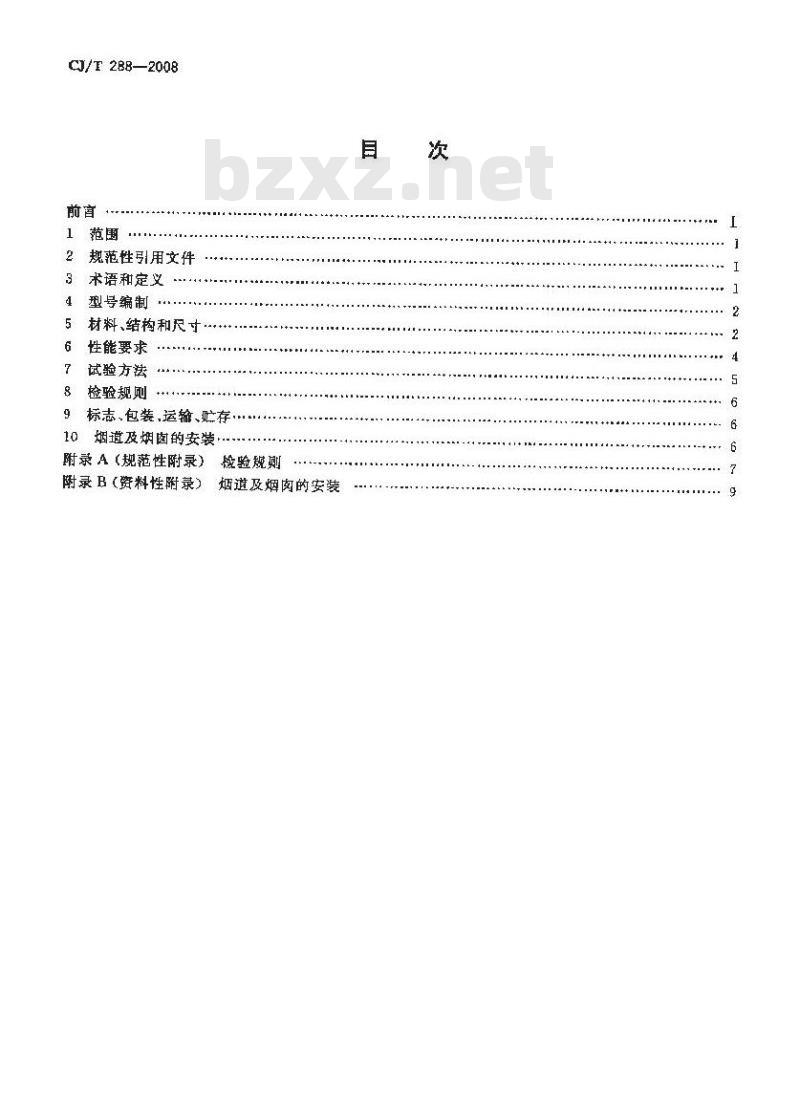

CJ/T 28B—2008
规范性引用文件
术语和定义
型号编制
材料、结构和尺寸·
性能要求
试验方法…
检验规则
标志.包装，运输、贮存
10烟道及烟窗的安装
附录A（规范性附录）
附录B（资料性附录）
检验规则
烟道及烟肉的安装
TTTKONKACA

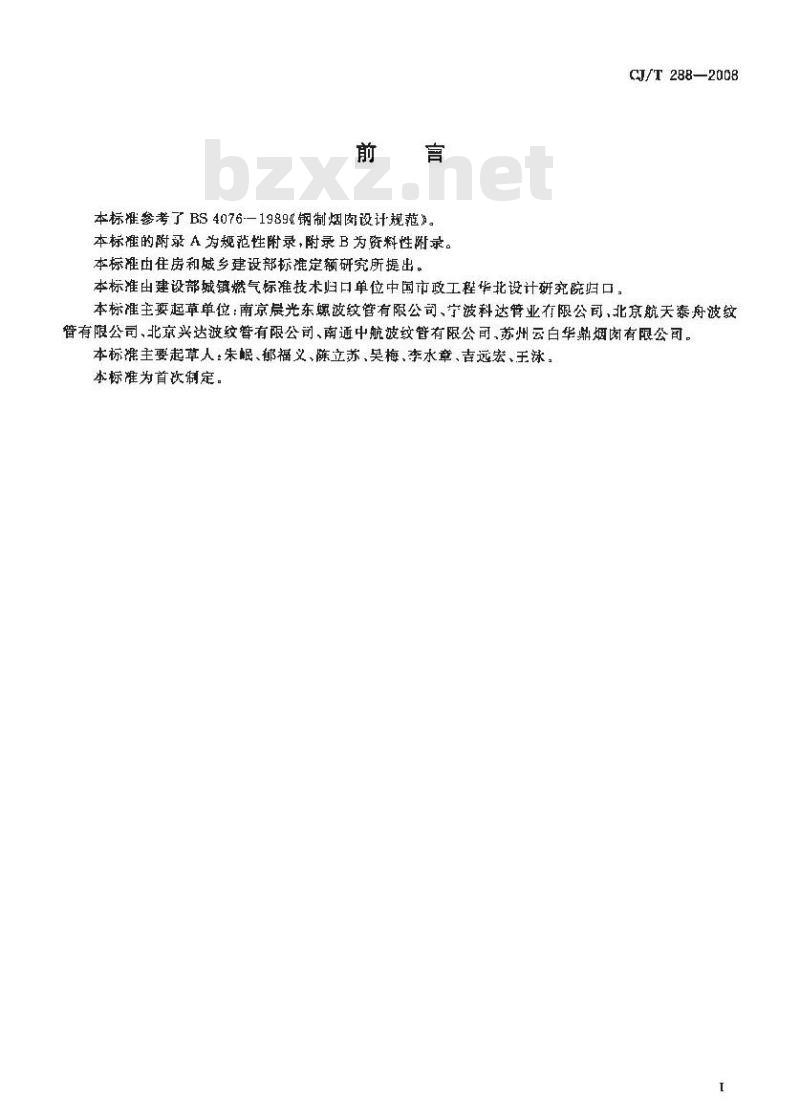

本标准参考了BS4076-1989钢制烟肉设计规范3。本标准的附录A为规范性附录，附录B为资料性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。CJ/T 288—2008
本标准主要起草单位：南京晨光东螺波纹管有限公司、宇波科达管业有限公司，北京航天泰舟波纹管有限公司、北京兴达波纹誉有限公司、南通中航波纹管有限公司，苏州云白华鼎烟岗有限公司。本标雄主要起草人：朱崛、郁福义、陈立苏、吴梅、李水章、吉远宏、于泳，本标准为首饮制定。

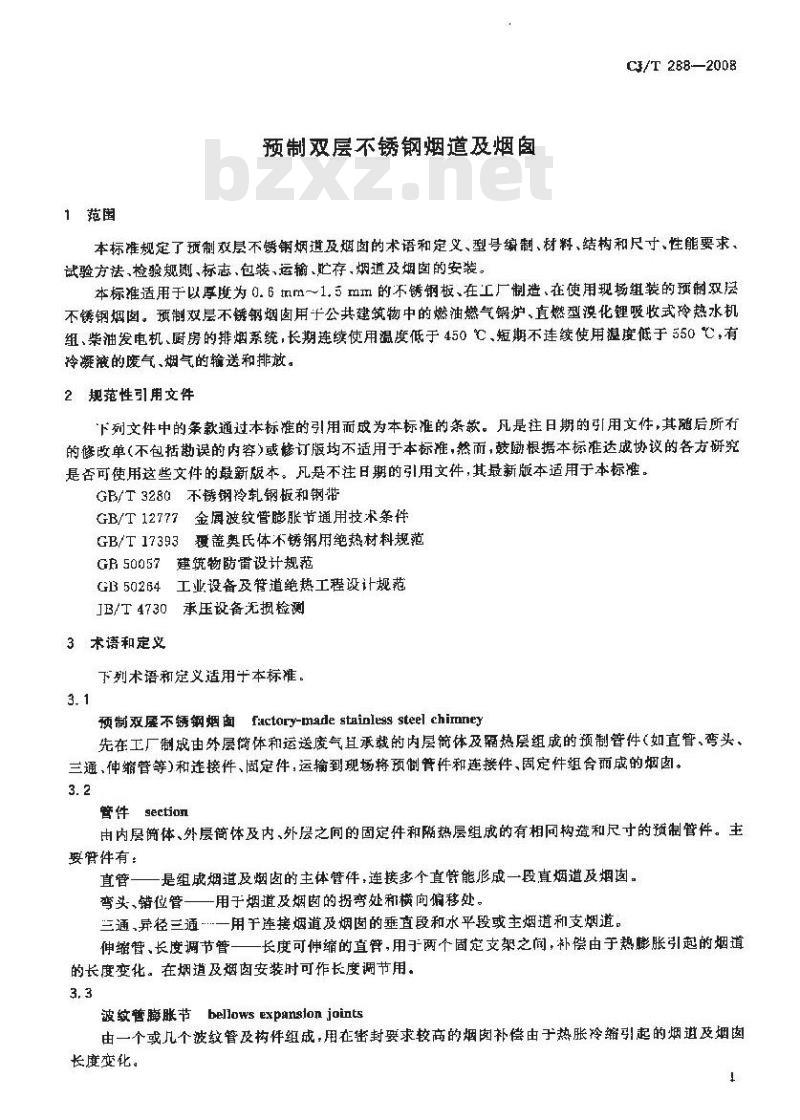

1范围
预制双层不锈钢烟道及烟图
CI/T288—2008
本标准规定了预制双层不锈钢烟道及燃窗的术语和定义、型号缩制、材料、结构和尺寸、性能要求、试验方法检验规则、标志、包装，运输、贮存，烟道及烟窗的安装。本标准适用于以厚度为0.6tmm～1.5mm的不锈钢板、在工厂制造、在使用现场组装的预制双层不锈钢烟窗。预制双层不锈钢烟窗用干公共建筑物中的燃油燃气锅炉、直燃型漠化锂吸收式冷热水机组、柴油发电机、厨房的排烟系统，长期连续使用温度低于450℃、短期不连续使用温低于550℃，有冷凝液的废气、烟气的输送和排放。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条欲。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3280不锈钢冷轧钢板和钢带GB/T12777金具波纹管膨胀节通用技术条件GB/T17393覆盖奥氏体不锈钢用绝热材料规范GB50057建筑物防雷设计规范
GB50264工业设备及管道绝热工程设计规范JB/T4730承压设备无损检测
3术语和定义
下列术语和定义适用于本标准。3.1
factory-made stainless steel chirnney预制双层不锈钢烟面
先在工厂制成由外层简体和运送废气直承裁的内层简体及热层组成的预制管件（如直管、弯头、三通、伸缩管等)和连接件、固定件，运输到现场将预制管件和连接件、固定件组合而成的烟窗。3.2
管件section
由内层简体、外层筒体及内、外层之间的固定件和隔热层组成的有相同构造和尺寸的预制管件。主要件有：
直管一一是组成烟道及烟的主体管件，连接多个直管能形成一段直烟道及烟哟。弯头、错位管一用于烟道及烟窗的拐弯处和横向偏移处。三通、异径三通一用于连接烟道及烟图的垂直段和水平段或主烟道和支烟道。伸缩管、长度调节管一一长度可伸缩的直管，用于两个固定支架之间，补偿由于热膨胀引起的烟道的长度变化。在烟道及烟窗安装时可作长度调节用。3.3
波纹管膨胀节bellowsexpanslonjoints由一个或几个波纹管及构件组成，用在密封要求较高的烟肉补偿由于热胀冷缩引起的烟道及烟卤长度变化。
TTTKANTKACA
CJ/T 288—2008

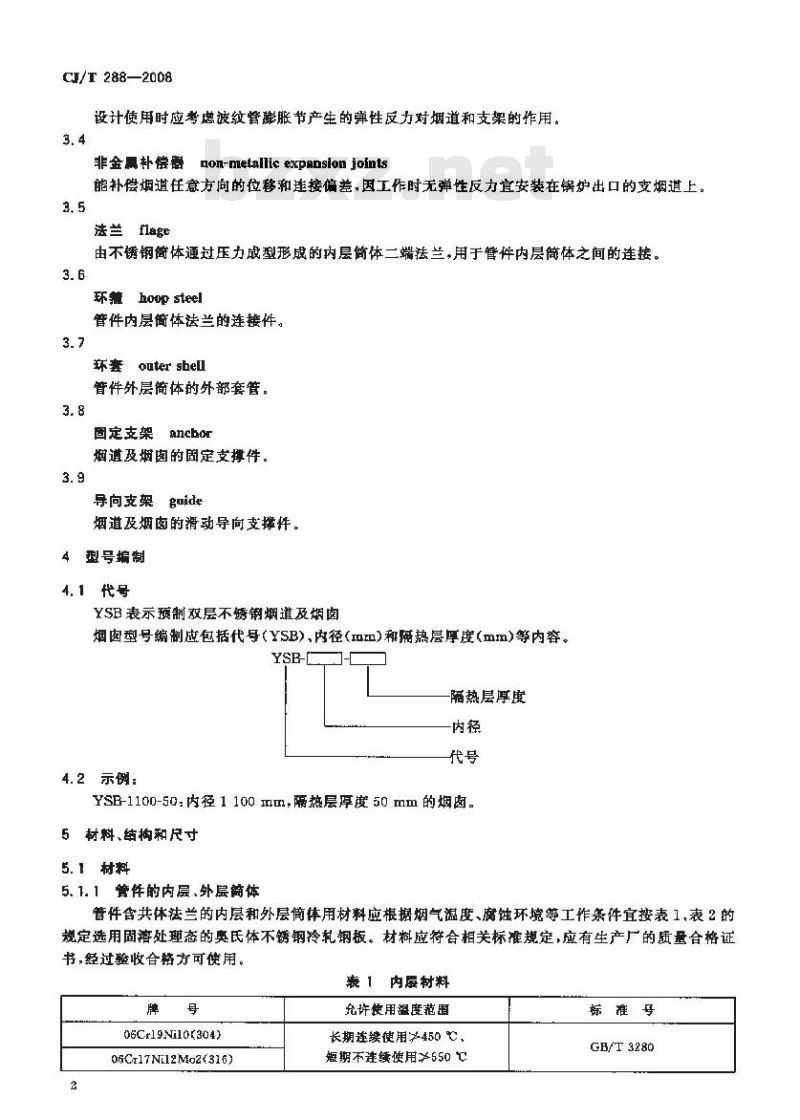

设计使用时应考虑波纹管膨服节产生的弹性反力对烟道和支架的作用。3.4
非金黑朴偿器
qon-metallicexpanslonjofnts
能补偿烟道任意方向的位移和连接偏差，因工作时无弹性反力宜安装在锅炉出口的支烟道上。3.5
法兰flage
由不锈钢简体通过压力成型形成的内层简体二端法兰，用于管件内层简体之间的连接。3.6
环箍hoop steel
管件内层体法兰的连接件，
环套 outer shell
管件外层裔体的外部套管。
固定支架
ancbor
烟道及烟窗的固定支撑件。
导向支架
烟道及烟肉的滑动导向支撑纤。4型号编制
4.1代号
YSB表示预制双层不绣销道及烟
烟肉型号编制应包括代导（YSB），内径（Ⅱ）和弱热层厚度（mm)等内容。YSB-
隔热层厚度bzxz.net
4.2示例：
YSB-1100-50：内径1100mm，隔热层厚度50mm的烟肉。5 材料、结构和尺寸
5. 1材料
5. 1. 1管件的内层、外层简体
管件含共体法兰的内层和外层筒体用材料应根据烟气温度、膚蚀环境等工作条件宜按表1、表2的规定选用固潜处理态的奥氏体不锈钢冷轧钢板。材料应符合相关标准规定，应有生产厂的质量合格证书，经过验收合格方可使用。
表 1 内层材料
06Cr19Ni10(304)
06C117Ni12Mo2<316)
充许使用温度范围
长期连续使用7450℃，
短期不连续使用?550℃
标准号
GB/T3280
表 2 外层材料
06C+19Ni10(304),12Cr17Mn5Ni5N(201)12Crl8Mn9Ni5N(202)
内层不锈钢板厚度可按表 3 选用。表 3 内层厚度
内层内径产
300850
8501 200
外层不锈钢板厚度可按表 4 选用。表 4 外层厚度
外层外径
3501200
5. 1. 2环推
环箍应采用和内层简体牌号和厚度相同的不锈钢材料，5. 1. 3环套
环套应来用和外层简体牌号和厚度相同的不锈钢材料。5. 1. 4隔热材料
标准号
GB/T3280
0, 8~1. 0
1. 2 ~~ 1. 5
不锈钢板厚度
0. 6~0. 8
CJ/T 2B8—2008
单位为毫米
单位为毫米
隔热材料宜采用硅酸铝纤维棉或毯，应符合GB/T17393和GB50264的规定，并应提供产品合格证书。
5.1.5紧固件
环箍及露关安装的环套用紧固件宜采用不锈钢材料，除非设计另有规定外均宜采用性能等级高了4.6级、表面过鐘锌钝化处理的紧固件。5.1.6支帛架
固定（或导向）支架，吊架的材料应采用磁钢或不锈钢，采用碳钢时应作热链锌表面处理，宜采用表面涂读，涂漆前应做御底除锈处理，并应按设计图纸规定的牌号涂底漆和面漆各两层。5. 1. 7 附件材料
与内层简体管壁焊接的排水管、检测臂应采用和内层简体柜同牌号的不锈钢材料，5.2结构和尺寸
5.2.管件的规格和长度
管件的内径宜按：300.350、400、450.500、550、600、650、700.750、800、850、900、950、1000、1 050,1100,1150,1200(单位为tmm)选用。b）管件的长度应方便运输及安装。5.2.2隔热层的厚度
除非系统设计另有规,定外其厚度应按 25 mm,50 mm,75 mm,100 mm 四种选用,空气夹层厚度应为 25 mm，
5.2.3内层简体和外层简体的固定管件的支撑是由内层简体承载的，内层裔体和外层简体的固定应满足烟哟长期使用寿命要求。内3
TTKONKAA
CJ/T 288—2008
外层之间宜采用不锈钢支择件焊接固定，支撑件应设置合理，尽量减少内外层之间的热量传导。5.2.4内层简体的连接
内层简体二端的法兰和简壁应为共体结构在烟气工作温度低于250℃的烟窗，管件内层简体的法兰之间应使用耐高温液体密封胶。5.2.5固定支架
固定支架的结构应满足烟窗的承载要求和长期使用寿命要求，宜采用内层简体连接法兰面支撑形式，内层简体法兰和碳钢支架之间应填充啊瓷纤维等非金属村垫进行绝懿。5.2.6避雷和防电击
防保护装置应符合GB50057的规定。5.2.7热膨胀和补偿器
两个固定支架间烟道及烟窗的热膨胀应选择符合相应标准的伸缩管，波纹管膨胀节和非金属补偿器来吸收，设置补偿器的地方应方便维护检查。5.2.8波纹胀胀节的制造应符合GB/T12777的规定。5.2.9附件配置
按烟道和排烟设备的设计要求设暨补偿器、频阅、工况调节阀、爆破片或爆破门、烟气检测传感器连接口、排水管等附件，且此附件宣由烟窗制造商提供。6 性能要求
6.1外观要求
内层简体、外层简体表面不应有裂纹、焊接飞溉物及明显的划痕、婚坑和凹衰等缺陷。6.2管件尺寸充许偏差见表5。
表5管件尺寸允许偏差
内层内径允许偏差
内层法兰面宽庆差
外层外径允许偏差
长座镐差
管件形状允许偏差见表6。
内层固度偏差
外层圆度俯差
连接面对轴载的垂直度
内外层同轴度
6.4焊链要求
内层内径★
表6管件形状充许偏差
内层内径
0.5%内径，且不大于2
单位为毫来
内层内径
6001200
单位为变米
内层内径車
60021200
0.5%内径,且不大于 4
6.4.1内层简体，外层简体管坏宜采用自动氩弧焊施焊的全焊透对接型纵向焊缝，不应有环向煤缝，管坏纵向焊缝条数应符合表7规定，各相邻纵向焊缝间距不应小于250mm。4
管坏长度/mm
表7管坏纵向焊缝条数
管坏外径/mrm
≥300~600
>600~1 200
焊糖条数/条
CJ/T 288—200B
>1 200~~1 400
6.4.2纵向焊缝表面应无裂纹、气孔、咬边和对口错边，凹坑，下塌和余高均不应大于壁厚的10%。焊璧表面应是银白色或金黄色。
6.4.3内层简体成形之前应对管坏纵向焊整进行着色透探伤。着色毒透探伤，爆链不应存在下列缺陷显示：
所有的裂纹等线状显示；
b）四个或四个以上边距小于1.5 mrm 的成行密集圆形显示，c）任一150mm焊缝长度内五个以上直径大于1/2管坏壁厚的随机散布圆形显示。6.5隔热层要求
管件隔热材料的安装容重允许偏差为十10%。6.6强度要求
烟的固定支架和直管段的承裁能力应符合设计要求。6.7 密封性要求
抽取管件三个按照制造单位的方法连接，两端有效密封，当压力达到 50心 Pa 的试验压力并保持10min后，压力不魔小于250Pa，或按供需双方协议商定。7试验方法
7.1外观检查
零部件及产晶外观用目测观赛方潜进行。7、2普件尺寸测量
使用校准过的量具进行以下项目的测量，精度达到士0，1m切。7.2.1内层内径，记录管件内径4点测量值，措内厨测量，避开成型端，7.2.2内层法兰面宽度：记录管件两端各4点副量值，沿法兰面均布4点测量，7.2.3外层外径：记录管件外径4点测量值，措外壁测避开成型。7.2.4长度：记录管件长度4点測量值。7.3管件形位公差检测
内层圆度：用了2.1的测量值计算最大差值，7. 3. 2外层圆度:用 7.2. 3 的测量值计算录大差值。7.3. 3连接面对轴线的垂直度;管件登于符合要求的平台-使用校准过的量具记录管件二端各 2 点测值。
7.3.4内外层同轴度：使用校推过的量具记录管件二端内外层间隙的4点测量值计算最大差值。7.4焊缝检查
7.4.1外现检查
用目测方法进行。
7，4.2管坏纵焊壁的著色警透探伤应按JB/T4730的规定进行检查。7.5隔热层检查
7.5.1外观检查，用目测方法进行。5
TTTKANTKACA
CJ/T 288—2008
7.5.2安装容重检查，取样称量检查同时按容积用料计算。7.6周定支架和直管的强度试验
按照制造单位要求安装固定支架和一段真管。用重块或设备施加静荷载，静荷裁为制造单位长度1米直管的重量与B.1.11垂直安装时固定支架以上管件最大允许高度的乘积的1.5倍士5%，5min后撤除载荷，记录固定支架和直管的永久变形，直管按7.2测量并记录。7.7密封性试验
7.7.1试验件的安装：由制造单位提供的管件和连接件，最少包括2个按头，按图安装。7.7.2试验装置：洁净压缩空气源、阀门、量程1000Pa精度达到士10Pa的压力计一个。7.7.3开启阀门使试件缓慢升压至500Pa士10Pa时关闭阀门，观赛压力计记录10min后的压力计数值。
8检验规测
检验规则应符合附录 A 的要求。9标志、包装、运输,贮存
9.1标志
烟窗部件（管件、连接件和附件）上应有产品标志，标志上应注明：部件名称、部件代号、制造厂名、注邢商标，执行标准。
9.2包装
9.2.1管件的外表面用塑料薄膜等包要。9.2.2固定支架、导向支架,丽帽等附件允许棵装。9.2.3环箍,环套等连接件应妥养捆扎。9.2.4随产品应附管件质尽合格证书、安装要领书、施工安装图、发货清单。合格证书中应包括产品名称、产品编号,管件名称、管件编号、管件的检数据。9.3运输
产品管件应平放，堆放最多两层。运输工具应有防雨措施。不应碰和挤压，不应置于地面上凝动。
9, 4存
产品应贮存在无腐蚀性气体的于燥、通风的室内。管件不应放置在露天，不应淋雨。烟道及烟窗的安装
烟道及烟窗的安装参见附录B。
A.1检验分类
附录A
（规范性附录）
本标准规定的检验分为出厂检验、现场检验和型式检验。A 2出厂检验
出厂检验应逐件按表A.1的规定进行表A.1
检验项目
检验项目
外观检查
尺寸和重量检查
形位公差检查
掉楚探伤检查
要求的章条号
6, 1.6. 4, 1.6. 4, 2
6, 2,6, 5
CJ/T288—2008
试验方法的章条号
7. 1,7. 4. 1
7. 2,7. 5. 2
当检验中有一项或儿项不合格时，应在本标准允许范围内对缺陷进行返修。返修后对不合格A.2.2
项目重新检验，如重新检验仍有一项不合格时，则判为不合格。注序号4焊整探齿检查在合同有要求时进行。A.3现检验
现场检验分为部件验收检验和烟均竣工检验。A.3.1现场部件验收检验应避件按表A2的规定进行。表 A2检验项目
检验项目
外观检查
尺寸检查
烟肉毁工检验按表A.3的规定进行。要求的章案号
6.1,6. 4.1,6. 4. 2
检验项目
A. 4型式检验
检验项目
安装正确性检查
外观检查
直线虚检查
垂直度检查
要求的章条号
B 1. 1,B 1. 2、B. 1. 3,B 1. 4 , 1. 11,B, 1. 12,B r. 13,B, 1. 14H 1. 6、B. 1. 7,R 1. 8
A,4.1有下列情况之一时,应进行型式检验：新产品鉴定定型，投人批量生产时；a)
TTTKNTKACA
试验方法的章案号
7.1.7, 4. 1
试验方法的章案号
CJ/T 288--2008
产品在材料、工艺、结构的改变足以影响产品性能时：b)
停产一年以上重新生产时；
合同中有规定时；
出厂检验结果与上次型式检验结果有较大差异时。A4.2检验项目：型式检验项目为本标准规定的所有项目。A4.3抽样，型式检验应在同一批出厂检验合格的管件中征意抽取至少二件样品进行，现场检验应用一件预制双层不锈钢烟肉，用现场或模拟系统方式进行。A.4.4判定：所有试验合格时，则判型式检验合格。当试验中有任--项不合格时，卿判型式检验不合格。
B.1安装要求
附录B
（瓷料性附录）
烟道及烟奥的安装
CJ/T 288—2008
B.1.1烟窗的安装应按经规定程序批准的施工安装图样和技术文件进行：安装困应注明顾制管件的代号、安装位置数量、要求等。B.1.2烟卤与墙、等的间距不小于0加m，周画不充许有易燃物，必要时应采用挡火件和隔板，当烟囤安装在建筑物的烟图井时，井道内案和炳窗的间距至少达到100mm，并设计有用于安装和检修的门。
B.1.3烟道及烟窗穿过屋面处应设置防雨套铲或防雨板。建筑物屋面应设计泛水台，其高度宜达到300mm。B.1.4在垂直烟道的底部宜配有容易拆卸的检修清污底盖，底盖附配有盖帽或手动阀的排水管。B.1.5安装人员必须严格按照施工安装图规定的产品代号、名称、数和要求进行安装。B.1.6烟道外观应平直、外表面无明显的滤和划痕，件连接处和连接面成严密无明显的疑隙。B.1.7室外烟道安装不得在瓶、雪中进行，管件外层接合面应涂液体密封胶起防水和防潮作用。B、1.8除安装图另有规定外，固定（或导向）支架用谢膨胀螺拴应固定在钢筋混凝土的柱、墙、梁上，螺母应拧紧，支架、吊架等安装应可靠、痒固。B. 1. 9直线度
除非系统设计另有规定，当直烟道的任意管段长度不人于5 m时,其任一点的偏差不应大于8 mm，当长度大于5m,其偏差不应大下该长度的2/1000和25mm中的较大值。B.1.10直度
除非系统设计另有规定炳幽垂直度不成大于25 mm和高度的1/1000 中的较大值。B.1.11垂直安装时周定支架以上管件最人充许高度表 B, 1毋大允许高度
曾件内径
300-450
500~850
900--1200
隔热层厚度25mm.50mm
允许安装高度/m
超过最大允许高度时应设置同定支架。B.1.12水平烟道的架间距不应大于41,坡店接题施工安装图规定，B.1.13垂直烟道的导向支架间距不应大于7m。隔热层厚度75mm.100rt
允许安装商度/m
B.1.14除安装图另有规定外非金属补偿器安装后其二端管『的横向偏差不应大于20mmB.2检验方法
B.2. 1安装正确性检查
用日测方法观察检查，应符合施工安装图样和技术文件要求。B.2.2烟道及烟萄外观捡查
用目测方法观察检查，应符合B.1.6、B.1.7.B.1.8的要求。9
