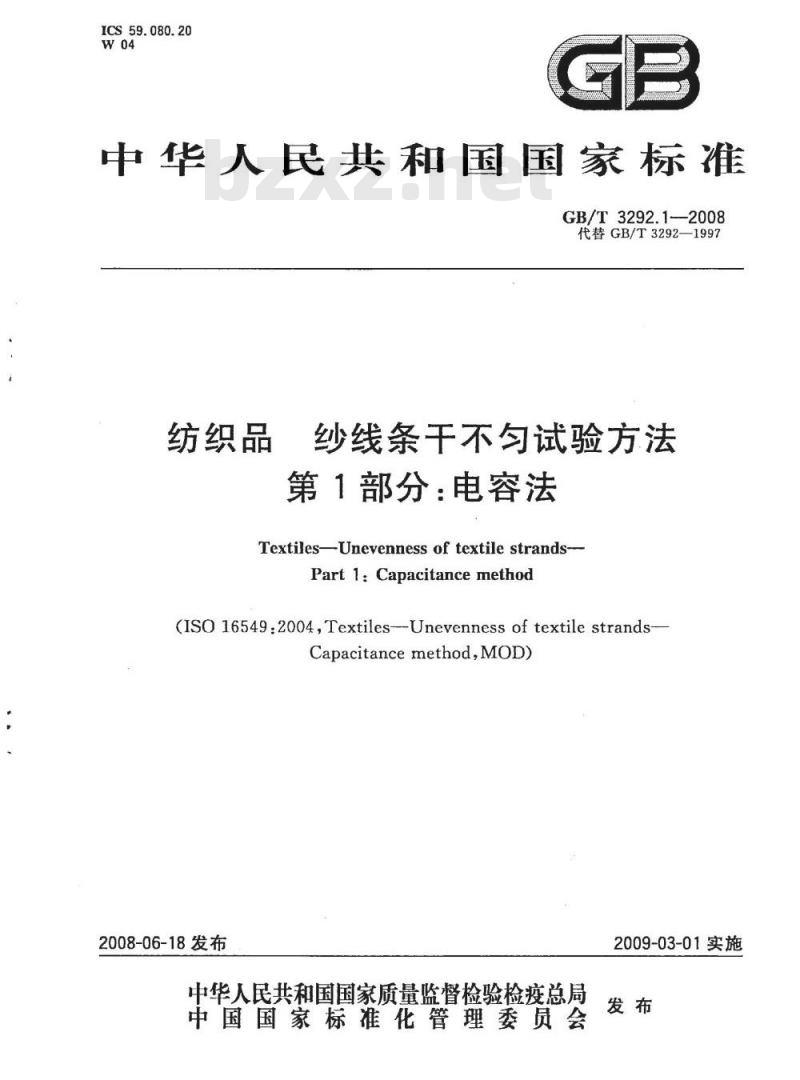

【国家标准(GB)】 纺织品 纱线条干不匀试验方法 第1部分：电容法

ICS59.080.20
中华人民共和国国家标准
GB/T3292.1-2008
代替GB/T3292—1997
纺织品
纱线条干不匀试验方法
第1部分：电容法
TextilesUnevennessof textilestrands-Part 1:Capacitancemethod
(IS016549:2004,Textiles---Unevennessoftextilestrands-Capacitancemethod,MOD)
2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

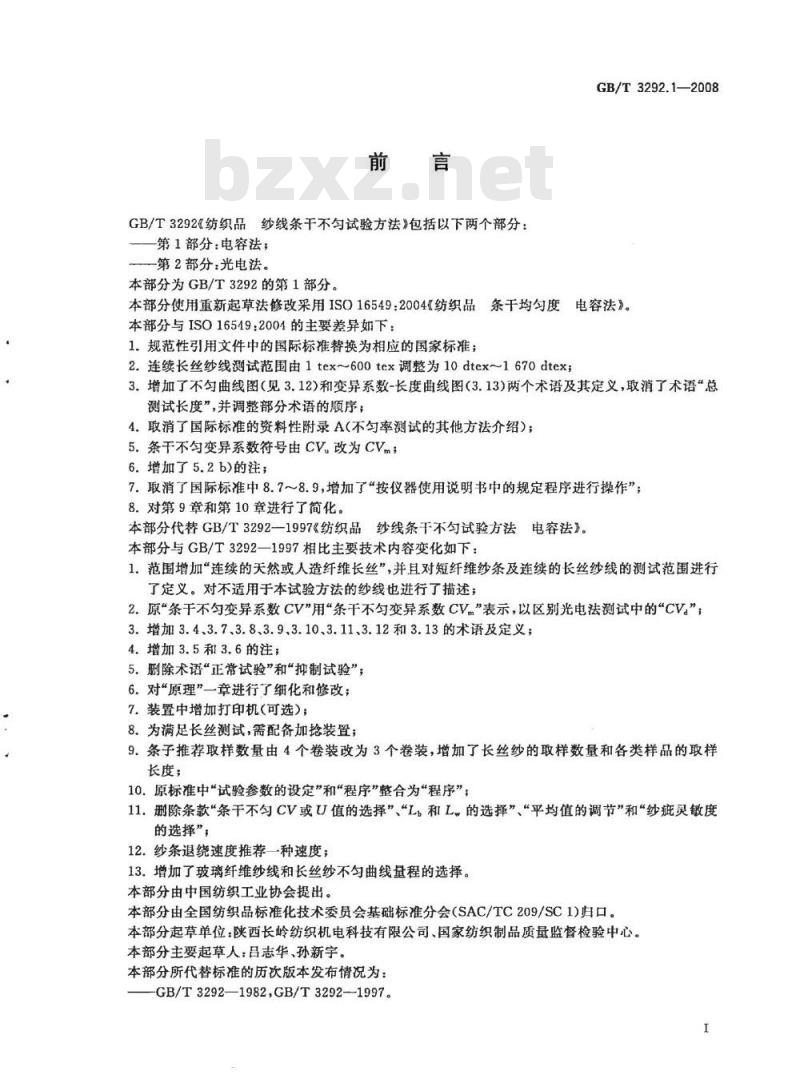

GB/T3292《纺织品纱线条干不匀试验方法》包括以下两个部分：第1部分：电容法；
第2部分：光电法。
本部分为GB/T3292的第1部分。
GB/T3292.1—2008
本部分使用重新起草法修改采用ISO16549：2004《纺织品：条干均匀度电容法》。本部分与ISO16549：2004的主要差异如下：1.规范性引用文件中的国际标准替换为相应的国家标准；2.连续长丝纱线测试范围由1tex~600tex调整为10dtex~1670dtex；3.增加了不匀曲线图（见3.12）和变异系数-长度由线图（3.13）两个术语及其定义，取消了术语“总测试长度”，并调整部分术语的顺序；4.取消了国际标准的资料性附录A（不匀率测试的其他方法介绍）；5.条干不匀变异系数符号由CV、改为CVm；6.增加了5.2b)的注；
7.取消了国际标准中8.7～8.9，增加了“按仪器使用说明书中的规定程序进行操作”8.对第9章和第10章进行了简化。本部分代替GB/T3292—1997《纺织品纱线条干不勾试验方法
电容法》。
本部分与GB/T3292—1997相比主要技术内容变化如下：1.范围增加“连续的天然或人造纤维长丝”，并且对短纤维纱条及连续的长丝纱线的测试范围进行了定义。对不适用于本试验方法的纱线也进行了描述；2.原“条干不匀变异系数CV\用“条干不匀变异系数CV.”表示，以区别光电法测试中的“CV.”；3增加3.4、3.7、3.8、3.9、3.10、3.11、3.12和3.13的术语及定义；4.增加3.5和3.6的注，
5.删除术语“正常试验”和“抑制试验”，6.对“原理”一章进行了细化和修改；7.装置中增加打印机(可选)；
8.为满足长丝测试，需配备加抢装置；9.条子推荐取样数量由4个卷装改为3个卷装，增加了长丝纱的取样数量和各类样品的取样长度；
10.原标准中“试验参数的设定”和“程序”整合为“程序”；11.删除条款“条干不勾CV或U值的选择”“L，和L的选择”“平均值的调节”和“纱疵灵敏度的选择”，
12.纱条退绕速度推荐一种速度；13.增加了玻璃纤维纱线和长丝纱不匀曲线量程的选择。本部分由中国纺织工业协会提出。本部分由全国纺织品标准化技术委员会基础标准分会(SAC/TC209/SC1)归口。本部分起草单位：陕西长岭纺织机电科技有限公司、国家纺织制品质量监督检验中心。本部分主要起草人：吕志华，孙新宇。本部分所代替标准的历次版本发布情况为：GB/T3292—1982GB/T3292-—1997。I

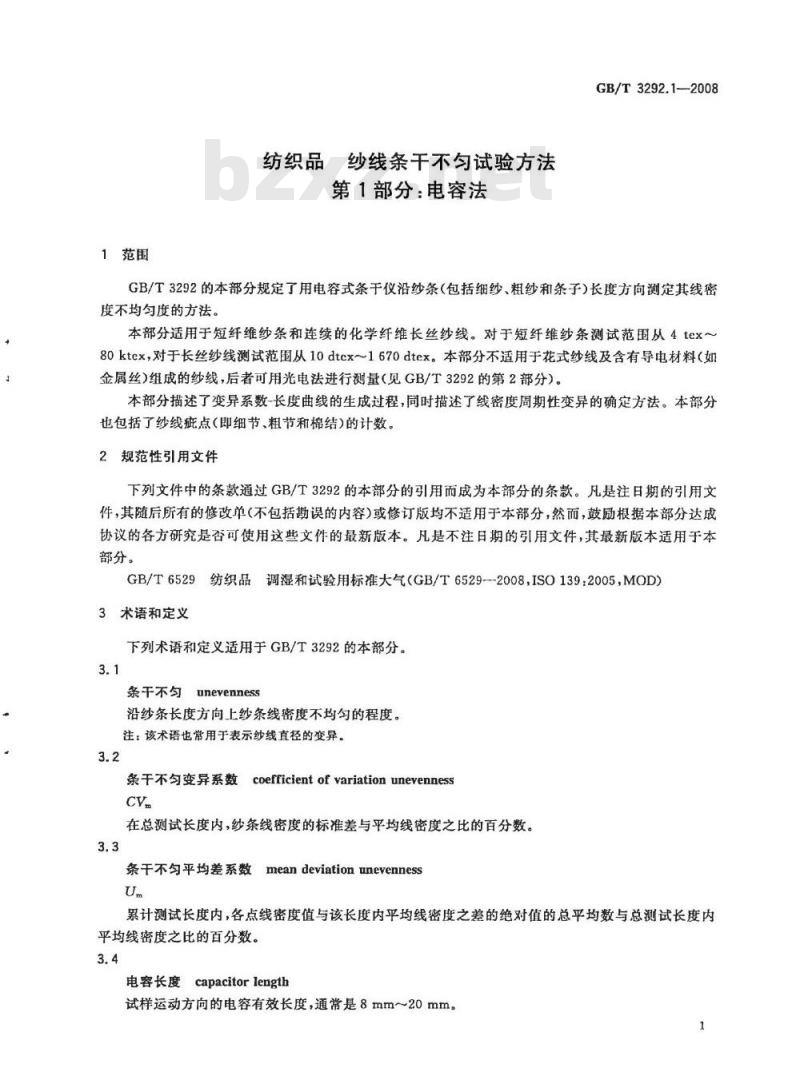

1范围
纺织品
纱线条干不匀试验方法
第1部分：电容法
GB/T 3292.12008
GB/T3292的本部分规定了用电容式条干仪沿纱条（包括细纱、粗纱和条子）长度方向测定其线密度不均匀度的方法。
本部分适用于短纤维纱条和连续的化学纤维长丝纱线。对于短纤维纱条测试范围从4tex～80ktex，对于长丝纱线测试范围从10dtcx～1670dtex。本部分不适用于花式纱线及含有导电材料（如金属丝）组成的纱线，后者可用光电法进行测量（见GB/T3292的第2部分）。本部分描述了变异系数-长度曲线的生成过程，同时描述了线密度周期性变异的确定方法。本部分也包括了纱线疵点(即细节、粗节和棉结)的计数。2规范性引用文件
下列文件中的条款通过GB/T3292的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6529纺织品调湿和试验用标准大气（GB/T6529--2008，ISO139：2005，MOD）3术语和定义
下列术语和定义适用于GB/T3292的本部分。3.1
条干不匀unevenness
沿纱条长度方向上纱条线密度不均匀的程度。注：该术语也常用于表示纱线直径的变异。3.2
条干不匀变异系数coefficientofvariationunevennessCV.
在总测试长度内，纱条线密度的标准差与平均线密度之比的百分数。3.3
条干不匀平均差系数
meandeviationunevennessbzxZ.net
累计测试长度内，各点线密度值与该长度内平均线密度之差的绝对值的总平均数与总测试长度内平均线密度之比的百分数。
电容长度capacitorlength
试样运动方向的电容有效长度，通常是8mm～20mm。1
GB/T3292.1—2008

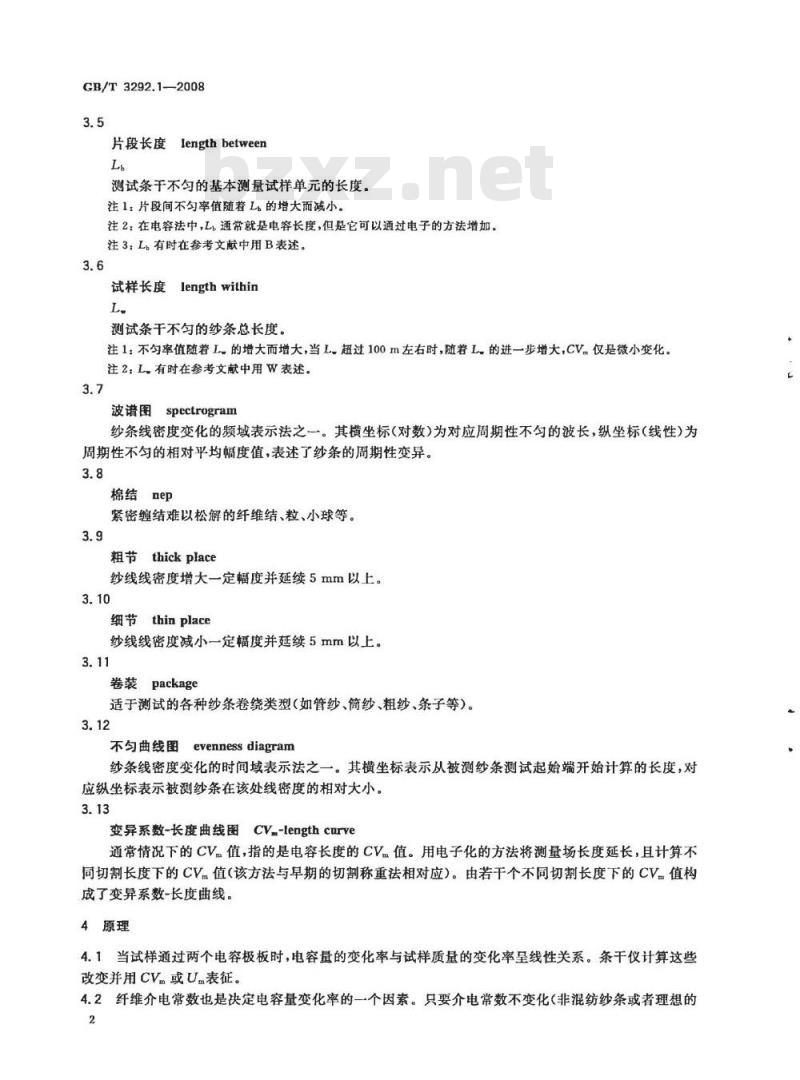

片段长度lengthbetween
测试条于不匀的基本测量试样单元的长度。注1：片段间不勾率值随着L的增大面减小，注2：在电容法中，L，通常就是电容长度，但是它可以通过电子的方法增加。注3：L有时在参考文献中用B表述。3.6
试样长度lengthwithin
测试条干不匀的纱条总长度。
注1：不匀率值随着L的增大而增大，当L，超过100m左右时，随着L，的进一步增大，CV仅是微小变化。注2：L，有时在参考文献中用W表述。3.7
spectrogram
波谱图
纱条线密度变化的频域表示法之一。其横坐标（对数)为对应周期性不匀的波长，纵坐标（线性)为周期性不匀的相对平均幅度值，表述了纱条的周期性变异。3.8
棉结nep
紧密缠结难以松解的纤维结、粒、小球等。3.9
粗节thickplace
纱线线密度增大一定幅度并延续5mm以上。3.10
细节thinplace
纱线线密度减小一定幅度并延续5mm以上。3.11
卷装package
适于测试的各种纱条卷绕类型（如管纱、筒纱、粗纱、条子等）。3.12
evennessdiagram
不匀曲线图
纱条线密度变化的时间域表示法之一。其横坐标表示从被测纱条测试起始端开始计算的长度，对应纵坐标表示被测纱条在该处线密度的相对大小。3.13
变异系数-长度曲线图CV.-lengthcurve通常情况下的CV，值，指的是电容长度的CV.值。用电子化的方法将测量场长度延长，且计算不同切割长度下的CV值（该方法与早期的切割称重法相对应）。由若干个不同切割长度下的CV.值构成了变异系数-长度曲线。
4原理
4.1当试样通过两个电容极板时，电容量的变化率与试样质量的变化率呈线性关系。条干仪计算这些改变并用CV.或U.表征。
4.2纤维介电常数也是决定电容量变化率的一个因素。只要介电常数不变化（非混纺纱条或者理想的GB/T3292.1—2008
混纺），介电常数对于不匀率数值没有影响，而完全依赖质量的变异。若介电常数由于混纺中纤维的类型或混合不规则而不同，那么不匀率数值将大于真值。因此这种结果的差异需引起注意。4.3通过切割称重法所得不匀率数值与条干仪测试结果比较，具有很高的一致性，而近年来其他研究也得到这个结论，因此条干仪的结果可作为不匀率的真值而被采用。4.4不勾率值只有在L，和L均为已知时有效，原则上它们总是一起被报告，更可取的表示方法为CV.（Lb，L）,如CVm（8mm，1000m）。在实际使用中，L，和L，通常不被标明，并且在不匀率测试仪中默认为最常使用的情况，也就是：L：细纱8mm，粗纱12mm，条子20mm；L：卷装中被测试纱线的总长度。4.5对于不匀率有CV.和U.两种表示方法。U.现在已被逐渐废弃，允许但不鼓励使用，CV.是推荐的表示方法。
4.6如果质量分布接近于正态分布，则CVm/U.的比值近似为1.25。这个转换系数必须小心使用，因为一旦偏离正态分布，此比值可能会有相当大的不同。4.7当输出不同切割长度下的CV.值时，可得到“变异系数-长度曲线”，该曲线给出了关于材料不匀率的一些附加的信息。当它通过双对数坐标纸输出时，该曲线几乎是一条直线，且它的斜率给出了关于短片段和长片段不勾率状况的信息。4.8不匀率测试仪测试结果通常包含波谱图，该图提供线密度周期性变异的信息，根据该信息可查找工艺缺陷。波谱分析采用基于傅立叶变换的运算法则。4.9不匀率测试仪测试结果通常包含纱线疵点数，也就是棉结、粗节和细节计数器的计数结果。4.10不匀率是纱线结构的一个基本特征。它反映生产效率及织物外观。更低的不匀率通常生产出更好外观的织物，但是它不是一个简单的等价关系，还需考虑一些其他因素（如加捻不匀等）。5装置
5.1不同型号的装置用于测试由短纤维和长丝纱线组成的纱条。5.2装置由以下部件组成：
检测装置，部件有：
几个测量电容，通常被拼成一个单元，用来测试不同线密度的纱条；导纱和可调张力器
一能使纱线以一定的速度经过检测装置的罗拉牵引系统。b）信号处理单元：
一计算并且显示CV.或U.值，也能计算变异系数-长度曲线，并且提供线密度周期性变异的图形；
计算并且显示各档批点。
注：疵点通常分为以下儿档：
棉结：+400%、+280%、+200%、+140%。粗节：+100%、+70%、+50%、+35%。细节：—60%、-50%、-40%、—30%。c）打印机（可选）：
提供纱条线密度指标、图形输出。d）用于测试未加抢或低抢度长丝纱的加抢装置，使长丝纱以近似圆的截面通过电容检测区。对于单丝的测试不需要加抢装置。5.3为了校准，尽可能使用构建于仪器里的程序。也可使用由仪器生产商提供的已知不勾率的标准信号。若仪器生产商无可用标准，也可使用已知且不匀率较低的试样。3
GB/T3292.1—2008
6标准大气
预调湿、调湿和试验用标准大气按GB/T6529规定的标准大气。一般非卷装纱调湿24h，筒装纱应调湿48h。
7取样
7.1按下列方法之一选择实验室样品：根据产品标准有关规定抽取；
一按有关方的协议。
7.2推荐抽样数量：
一条子：3个卷装；
粗纱：4个卷装；
一短纤维纱线：10个卷装：
长丝纱：5个卷装。
7.3测试材料应在试验过程中直接退绕，以避免纱线的变形。7.4每个卷装的试样数量按产品标准规定。如果产品标准没有规定，每个卷装各测试一次。7.5取样长度至少为：
条子：50m；
粗纱：100m；
短纤维纱线：400m；
长丝纱：400m。
8程序
8.1按条干仪计量检定规程规定的方法定期检定条干仪。8.2不匀曲线量程的选择：
一条子：士25%；
—粗纱：土50%；
一玻璃纤维纱线：士100%；
短纤维纱线：士100%；
长丝纱：±10%或±12.5%。
8.3电容测量槽的选择
相邻电容测量槽的范围有一定程度的重叠，以便某些特定试样可在两个槽中测试，结果可能会有差异。按照仪器生产厂商的推荐选择不同支数纱条适于的测量槽。8.4纱条退绕速度的选择
一般根据纱条承受能力和测试分析的需要选择退绕速度，推荐使用以下退绕速度。如果采用其他速度，应在测试报表中表明：
一条子，25m/min；
粗纱：50m/min
一细纱：400m/min。
8.5导纱装置
在测试前，调节导纱和张力装置，提供不会使纱条伸长的预加张力（否则将破坏材料），保证试样无4
跳动地通过电容检测区，否则测试结果可能会有误差。8.6加抢装置
低抢度股线或无抢度的长丝纱线需通过加抢装置，8.7按仪器使用说明书中的规定程序进行操作。9结果的计算和表示
GB/T3292.1—2008
9.1纱线条干不匀的测试结果主要有以下几项指标：条于不匀变异系数CV、于米纱症数、不匀曲线图、波谱图、变异系数-长度曲线图等。9.2当测试一批试样时，可以计算CV.值、千米纱疵数的平均值和标准差。9.3
试验结果的于米纱疵数保留整数，其余均保留两位小数。10
试验报告
试验报告应包括以下内容：
本部分的编号；
b）测试日期；
样品的描述，包括卷装类型；
仪器型号；
纱条速度、检测量程等必要的试验参数；批样的试验结果，包括：条干不匀变异系数CV.、千米纱疵数；f
如果需要，不勾曲线图、波谱图、变异系数-长度曲线图等；偏离本部分的任何细节。
GB/T3292.1-2008
中华人民共和国
国家标准
纺织品
纱线条干不匀试验方法
第1部分：电容法
GB/T3292.1—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
印张0.75字数11千字
开本880X×12301/16
2008年9月第一版
2008年9月第一次印刷
书号：155066：1-33081
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
