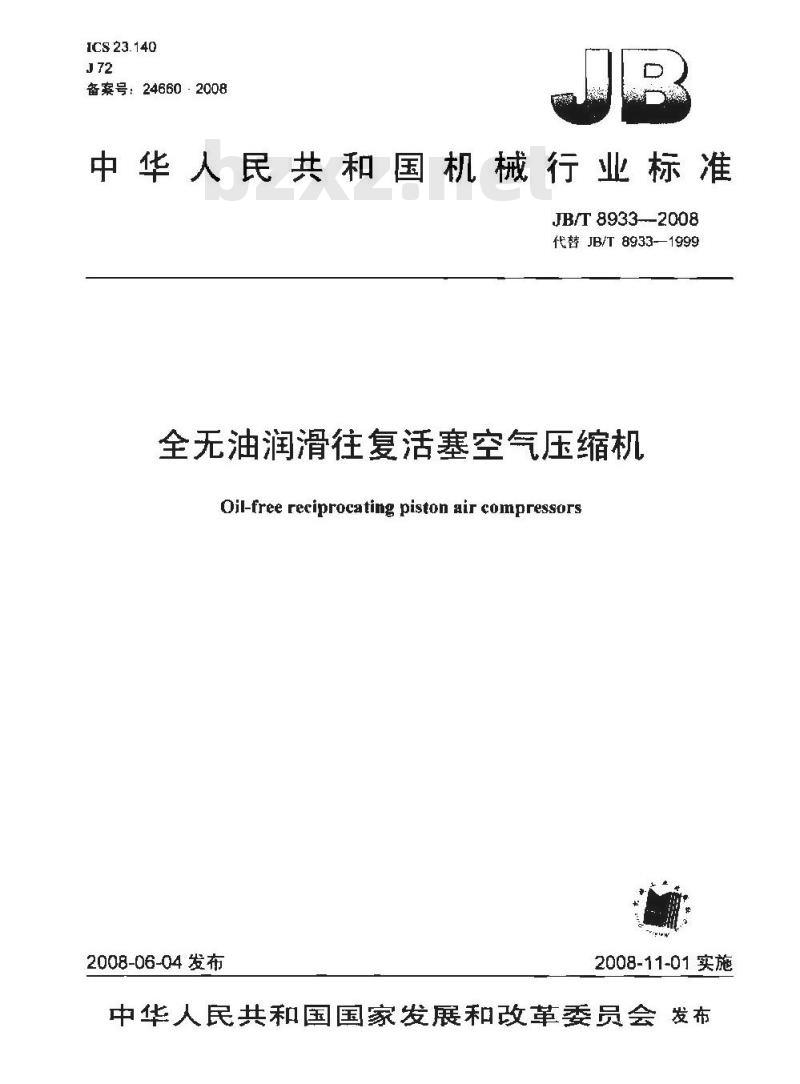

【机械行业标准(JB)】 全无油润滑往复活塞空气压缩机

ICS23.140
备案号：24660-2008
中华人民共和国机械行业标准
JB/T 8933--2008
代替JB/T8933-—1999
全无油润滑往复活塞空气压缩机Oil-free reciprocating piston air compressors2008-06-04发布
2008-11-01实施
中华人民共和国国家发展和改革委员会发布前言

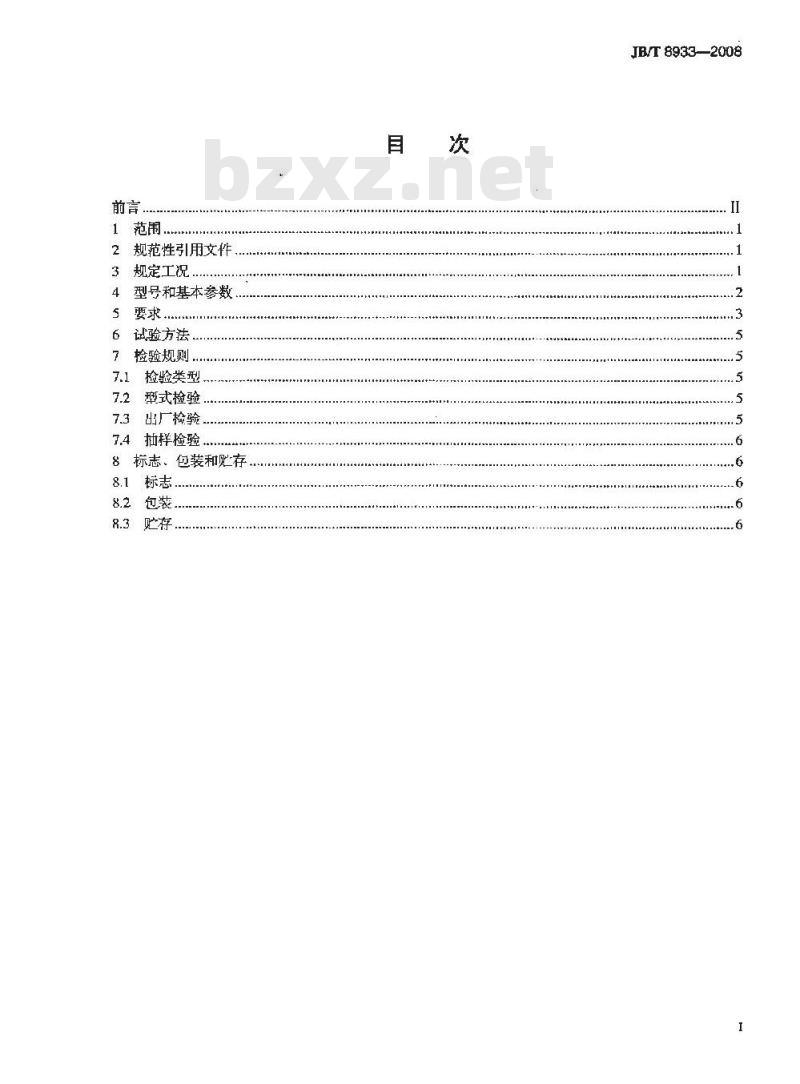

范围．
规范性引用文件
规定工况…
型号和基本参数
试验方法
检验规则
检验类型.
型式检验..
出厂拾验.
7.4抽样检验.
8标志。包装和贮存，
标志，
JB/T 8933—2008
JB/T 8933—2008

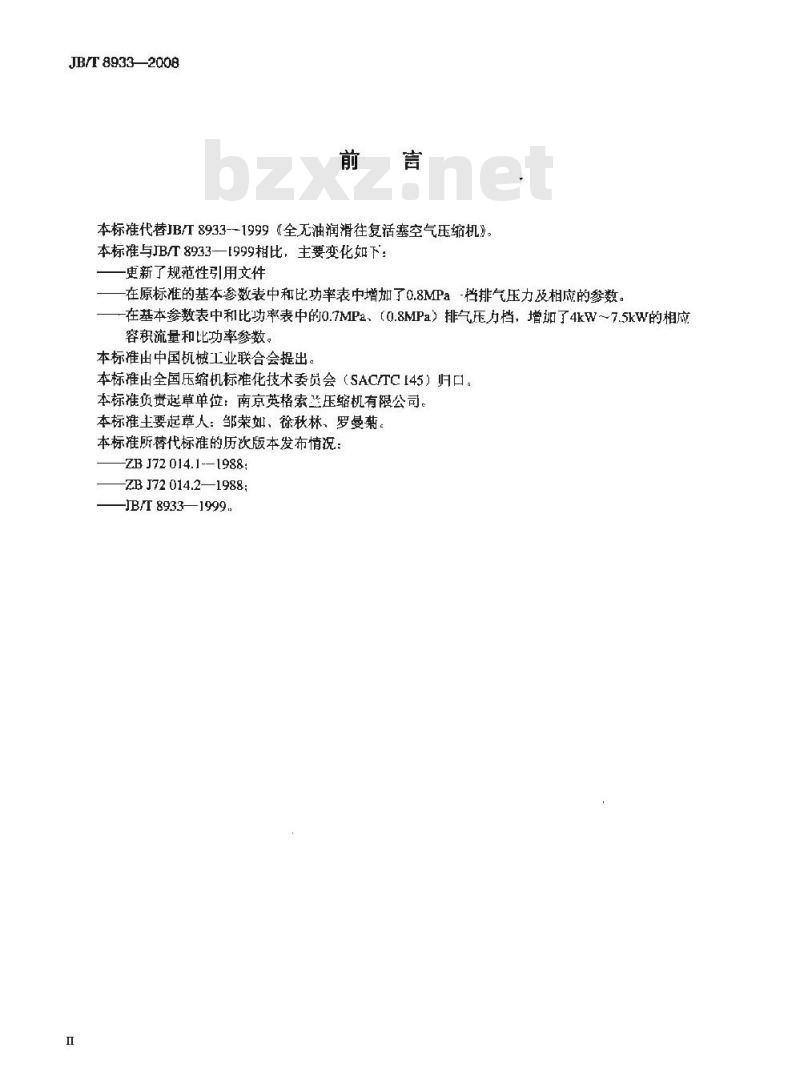

本标准代替JB/T8933--1999“全无油润滑往复活塞空气压缩机》本标准与JB/T8933—一[999柑比，主要变化如下：-更新了规范性引用文件
在原标准的基本参数表中和比功率表中增加了0.8MPa-档排气压力及相应的参数。在基本参数表中和比功率表中的0.7MPa、（0.8MPa）排气压力档，增加了4kW～7.5kW的相应容积流量和比功率参数。
本标准出中国机械工业联合会提出。本标准出全国压缩机标准化技术委员会（SACTCI45）归口。本标推负责起草单位：南京英格索兰压缩机有限公司。本标准主要起草人：邹荣如、徐秋林、罗曼菊。本标准所替代标准的历次版本发布情况：ZB J72 014.1--1988:
ZBJ72014.2—1988;
-JB/T8933—1999

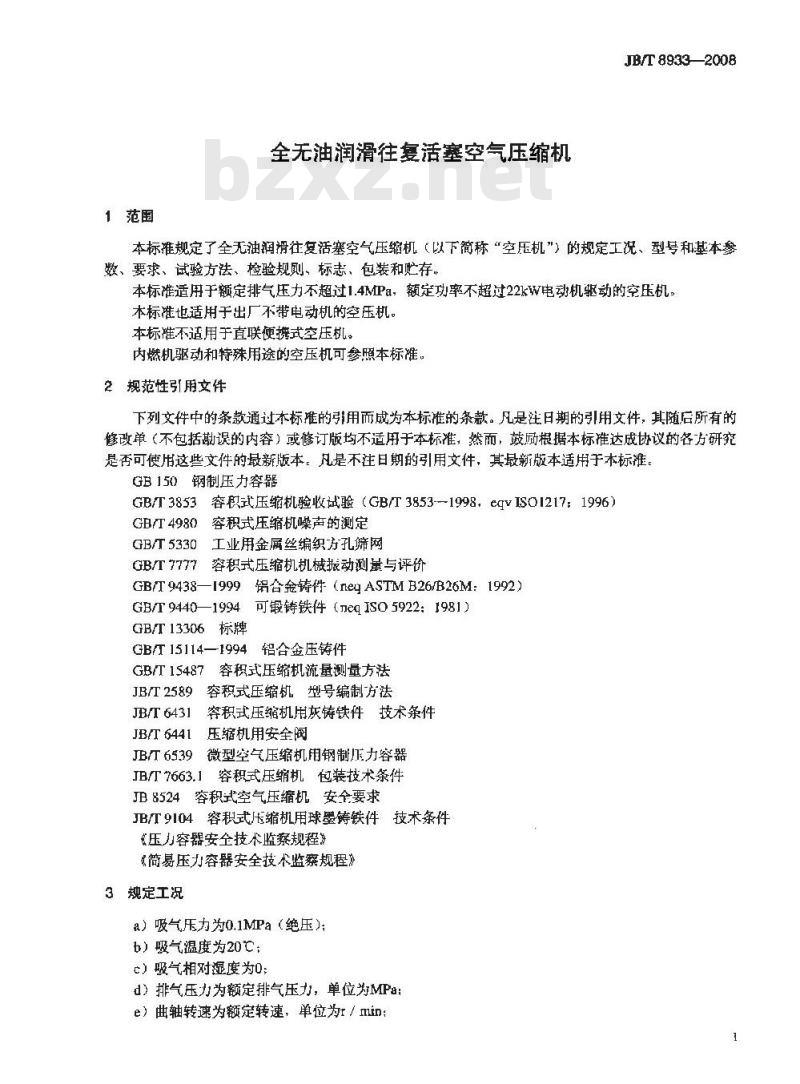

1范围
全无油润滑往复活塞空气压缩机JB/T 8933—2008
本标推规定了全无油润滑往复活塞空气压缩机（以下简称“空压机”）的规定工况、型号和基本参数、要求、试验方法、检验规则、标志、包装和忙存，本标准适用于额定排气压力不超过1.4MPa，额定功率不超过22kW电动机驱动的空压机：本标准也适用于出厂不带电动机的空压机。本标不适用于直联便携式空压机。内燃机驱动和特殊用途的空压机可参照本标难。2规范性引用文件
下列文件中的条款通过本标推的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用于本标准，而，鼓励根据本标推达成协设的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB150钢制压力容器
GB/T3853容积式压缩机验收试验（GB/T3853--1998，eqvISO1217：1996）GB/T4980容积式压缩机噪声的测定工业用金属丝编织方孔筛网
GB/T 3330
容积式压缩机机械振动测量与评价GB/T 7TT7
GB/T9438—1999铝合金铸件（neASTMB26/B26M：1992）GB/T9440—1994可锻铸铁件（πcqIS05922：1981)GB/T13306标牌
GB/T 15114—19944
铝合金压铸件
GB/T 15487
容积式压缩机流量测量方法
容积式压缩机型号编制方法
JB/T2589
积式压缩机用灰铸铁件技术条件JB/T6431
JB/T6441
压缩机用安全阀
JB/T 6539
微型空气压缩机用钢制压力容器容积式压缩机包装技术条件
JB/T 7663.1
JB8524容积式空气压缩机安全要求JB/T9104：容积式/卡缩机用球墨铁件技术条件压力容器安全技术蓝察规程”
《简易压力容器安全技术监察规程》3规定工况
）吸气压力为0.1MPa（绝压）；b）吸气温度为20℃
c）吸气相对湿度为0；
d）排气压力为额定排气压力，单位为MPa:e）曲轴转速为额定转速，单位为r／min：1
JB/T 89332008

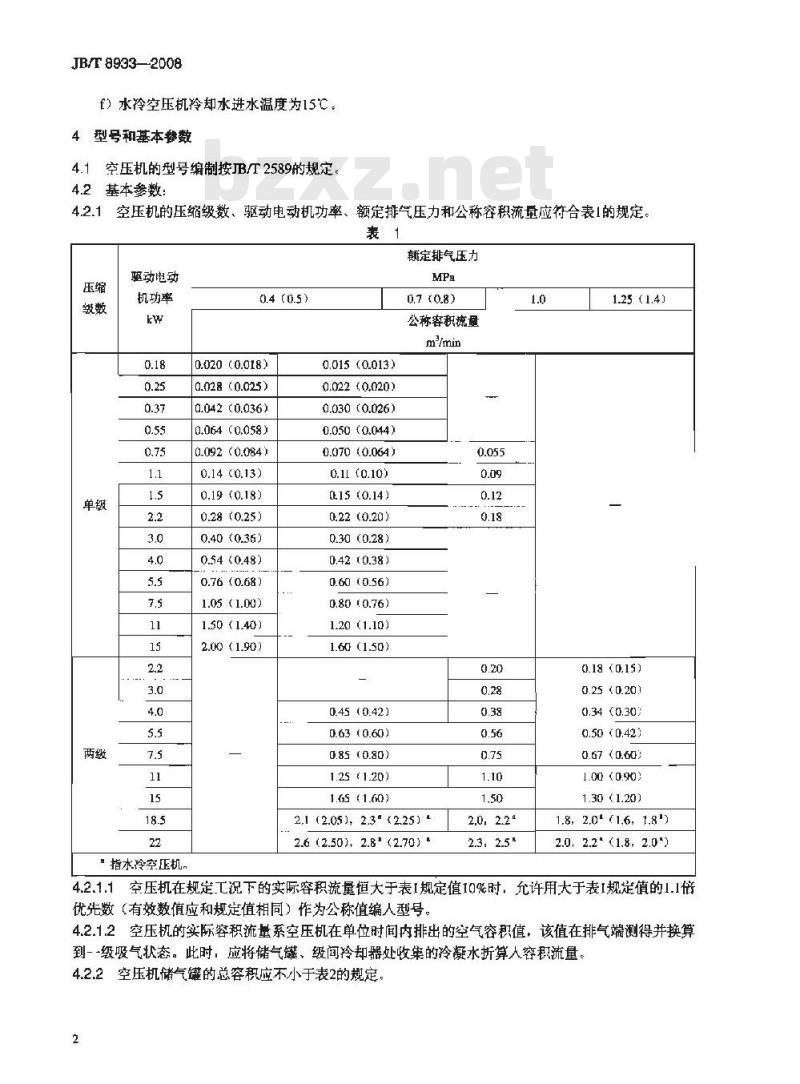

f）水冷空压机冷却水进水温度为15℃。4型号和基本参数
空压机的型号编制按JB/T2589的规定。4.2基本参数：
空压机的压缩级数、驱动电动机功率、额定排气压力和公称容积流量应符合表1的规定。表1
额定排气压力
驱动电动
机功率
■指水冷空正机，
0.020 (0.018)
0.028(0.025)
0.042 (0,036)
0.064 (0.058)
0.092 (0.084)
0.14 (0.13)
0.19 (0.18)
0.28 (0.25)
0.40 (0.36)
0.54 (0.48)
0.76(0.68)
1.05 (1.00)
1.50 (1.40)
2.00 (1.90)
0.015 (0.013)
0.022 (0.020)
0.030 (0.026)
0.050 (0.044)
0.070 (0.064)
0.11 (0.10)
0.15 (0.14)
0.22 (0.20)
0.30 (0.28）
0.42 (0.38)
0.60 (0.56)
0.80(0.76)
1.20 (1.10)
1.60 (1.50)
0.45(0.42)
0.63 (0.60)
0.85 (0.80)
1.25 (1.20)
1.65 (1.60)
公称客积流量
m'/min
2.1(2.05),2.3°(2.25)
2.6 (2.50), 2.8 (2.70)
1.25 (1.4)
0.18(0.15)Www.bzxZ.net
0.25 (0.20)
0.34 (0.30:
0.50(0.423
0.67 (0.60)
1.00(0.90)
1.30 (1.20)
1.8, 2.0*(1.6, 1.8\)
2.0,2.2*(1.8,2.0\)
4.2.1.1空压机在规定工况下的实际容积流量恒大于表1规定值10%时，允许用大于表1规定值的1.1优先数（有效数值应和规定值相同）作为公称值编人型号4.2.1.2空压机的实际容积流量系空压机在单位时间内排出的空气容积值，该值在排气端测得并换算到--级吸气状态。此时，应将储气罐、级问冷却器处收集的冷凝水折算人容积流量。4.2.2空压机储气罐的总容积应不小于表2的规定。2
驱动电动机功率
储气罐的总容积
5要求
5 0.37 0.55 0.75
空压机应符合本标难的要求，并按经规定程序批难的图样及技术文件制造，5.1
5.2空压机的安全要求应符合JB8524的规定。5.3空压机在规定工况下的实际容积流量，应不小于公称容积流量的95%。JB/T 8933-2008
5.4空压机在额定排气压力时实际消耗的功率（包括拎却风扇消耗的功率），计及传动效率后应不超过驱动电动机的额定功率。
空压机在规定工况下的比功率应不大于表3的规定。5.5
空压机的额定排气压力
驱动电动机
9.0 (9.5)
8.5 (9.0)
8.0 (8.5)
7.6 (8.1)
7.3 (7.6)
7.1 (7.6)
6.6 (7.0)
6.5 (6.9)
6.3 (6.7)
指水冷空压机。
0.4 (0.5)
10.5(11.0)
10.0 (10.5)
9.5(10.0)
9.1 (9.6)
8.6 (9.1)
8.4(（8.9)
8.2 (8.7)
7.8 (8.3)
7.7 (8.1)
7.5 (7.9)
7.6 (8.1)
7.5 (8.0)
7.4 (7.8)
7.3 (7.7)
7.2 (7.6)
7.1(7.5),6.0* (6.4*)
0.7 (0.8)
比功率
kwr (mrmin.
8.3, 7.15*
1.25 (1.4)
10.5 (11.2)
10.3 (11.0)
10.0 (10.8)
9.50 (10.0)
9.3 (9.8)
9.2.8.0\,(9.6,8.5*)
JB/T8933—2008
5.6空压机的噪声声功率级、清洁度、冷却水消耗量应不大于表4的规定。表4
驱动电动机
0.18~0.37
0.55,0.75
1.1、1.5
2.2、3.0
噪声声功率级
dB (A)
风冷机
水冷机
空压机的振动烈度应符合GB/TT777的规定单级压缩
清洁度
两缎压缩
冷却水消耗量
空压机一级吸气温度为40℃，水冷空压机冷却水进水温度为35℃，最终排气压力为额定排气压力5.8
时，空压机的各级排气温度应不超过200℃。5.9空压机的自动调节系统，应能根据储气罐中气压的改变，自动调节容积流量，并应能在不排放储气罐内的压缩空气时，空压机能全可靠地启动。5.10空压机的各级均应安装安全阀，安全阀应符合JBT6441的规定。在空压机工作时，应保证系统中受压元件所受的压力不超过其最高工作压力的1.1倍。5.11空压机的各连接管路、接头及其连接处应可靠凿封，不应有泄漏。5.12气缸、气缸盖和中间冷却器的气路和活塞顶面应以1.5倍工作压力进行水压试验，水腔应以不低于0.6MPa的压力进行水压试验，保压时间不少于5min，对驱动电动机功率为l8.5kW和22k的空压机，保压时间不少于30min，均不应有渗漏。5.13吸、排气阀组件组装后应进行煤油渗漏试验，不允许有线状泄漏（舌黄阀可不做此项试验）：5.14空压机用铸铁件应符合JB/T6431或GB/T9440的规定，铝合金铸件应符合GB/T9438或GB/T15114的规定，球铸铁件应符合JB/T9104的规定。5.15储气罐及其附件应符合GB150或JB/T6539、《压力容器安全技术监察规程》或《简易压力容器安全技术监察规程》及其他相关文件的规定。5.16空压机活塞、连杆的重量按图样的规定，误差不超过土3%，皮轮应按图样要求作静平衡试验，并符合设计要求：
5.17空压机在使用说明书规定的使用条件下，其活塞环、导向环、阀片、阀弹簧的更换期应不少于2000h
5.18空压机外表面应清理干净，气缸，气缸盖的外表面不应打腻子，涂漆表面应平坦光滑，色泽一致：紧固件、操作件应装饰处理。
5.19随空压机主机一起成套供给用户的包括：a）驱动机及其启动设备和气量自动调节装置：b）传动装置：
c）储气罐、压力表、安全阀；
d）易损件，
e）必需的专用工具。
JB/T8933—2008
5.20在用户遵守产品使用说明书所示的各项规定的条件下，从用户提货之日起一年半内，制造厂应对压机保用一年，在保用期内，产品因制造质量不良而不能正常工作或没生不应有的摄坏环时，制！应免费修理或更换。
6试验方法
6.1性能试验方法按GB/T3853的规定，流量的测量按GB/T15487的规定：6.2噪声声功率级的测定按GB/T4980的规定。6.3机械振动烈度的测定按GB/T7777的规定。6.4清洁度检查方法：将空压机解体，在清洗剂中用刷子清洗气缸，气缸盖、气阀、活塞、连杆、曲轴、曲轴箱等零部件【不包括外露表面），污物经GB/T5330的规定，精度为3级，网孔基本尺寸为0.08mm的筛网过滤后，在阳℃下烘1h，用不低于7级精度的普通天平称重，干的污物重量即为空压机的清洁度。6.5各气路连接处，用肥皂水检漏。6.6空压机外观质量用目测法检查。7检验规则
7.1检验类型
a）型式检骗；
b）出厂检验；
℃）抽样检验。
7.2型式检验
7.2.1试制的空压机（包括新产品和转厂生产的老产品）应进行型或检验。检验时，满负荷延续运转时间应不少于500h，其中以1.05倍额定排气压力连续试验4h，7.2.2正常生产的空压机，如结构、材料、工艺有较大改变可能影响产品性能或长期停产的空压机恢复生产时，均应进行型式检验。检验时，满负荷延续运转时间应不少于200h，其中以1.05倍额定排气压力连续试验4h。
7.2.3正常牛产的空压机，定期或积累一定数量后，应周期性进行…-次型式检验。检验时，满负荷连续运转时间应不少于2411，其中以1.05倍额定排气压力逆续试验2h7.2.4压机在型式检验运转开始和终了时，各进行一饮性能测试，测定空压机在规定工况下的容积流量、轴功率（比功率）、噪声声功率级、振动烈度，并测定各级吸，排气压力和温度以及冷却水消耗量，测得的结果应符合本标准规定。7.2.5型式检验最后8h内，应对气量白动调节系统进行可靠性检验，每小时执行8次~15次，丁作应正常：
7.2.6型式检验后均应拆卸检验，测定清洁度值，结果应符合表4的规定，对7.2.1和7.2.2规定的型式检验，还应测量并记录易损件和各摩擦面的磨损量，磨损应正常，7.3出厂检验
空压机必频经制造厂质量检验部门检验合格，并附合格证后方能出厂7.9.1出厂检验项目
空压机应经空负荷运行0.5h，在额定排气压力下连续运行1.5h以上，检验下列项目：a）机械检查（转速、密封性、气量自动调节系统及安全阀灵敏度)：b）实际容积流量；
c）额定排气压力时的比功率
排气压力：
JB/T 8933--2008
e）排气温度。
7.3.2出厂检验判定
实测容积流量、比功率与样机性能测定结果的相对偏差均不应超过表5的规定，表5
空压机全负荷时的轴功率
11--22
7.4抽样检验
容积流量
相对偏差（%）
比功率
7.4.1成批生产的空压机应进行抽样检验，抽样方案按表6规定的一次抽样方案，抽样的时间应均衡地分布在一年中。
单位：台
201---500
样本最
一次拙样方案
接收数A
拒女数R
7.4.2抽样检验的满负荷连续试验时间应不少于48h，在试验过程中应检验字机的工作情况，并测量容积流量，轴功率（比功率）、转速、各级吸（排）气温度和压力及冷却水消耗量。运转结束后，应检查清洁度，各项要求应符合本标准规定。7.4.3抽查的批不合格时，制造厂应对该批产品逐台检查，将发现的不合格品按规定程序评审和处置。8标志，包装和贮存
8.1标志
空压机应在明显的部位固定铭牌，铭牌尺寸按GBT13306的规定：空压机铭牌上至少应标出下列内容：a）型号和名称：
b）公称容积流量。单位为m/min：c）额定排气压力，单位为MPa：d）转速，单位为r/min：
e）驱动机功率，单位为kw；
f）外形尺寸（长×宽×高），单位为mm×mm×mm;g）机组质量，单位为kg:
h）出厂编号：
i）出厂年月；
）制造厂名称及其所在地（出口产品加标“中华人民共和国\)。8.2包装
空压机的包装应符合JB/T7663.1的规定，8.3贮存
空压机经包装后，应存放在通风干燥的室内或不致受潮的有遮盖场所，且不得与腐蚀介质混装、混贮。在正常储运条件下，应保证产品在六个月内无锈蚀、再损。特殊要求供货，按供需双方协议执行6
